Identificar Itens do Painel Frontal e Traseiro

Use uma das ilustrações a seguir para se familiarizar com os conectores de dispositivo Roving Edge.

Observação

Para atender aos requisitos de MIL-STD-461 Rev G RE102, todos os cabos de rede Ethernet conectados ao Roving Edge Device devem ser classificados como CAT8. Caso contrário, o requisito mínimo para cabos Ethernet é CAT6.

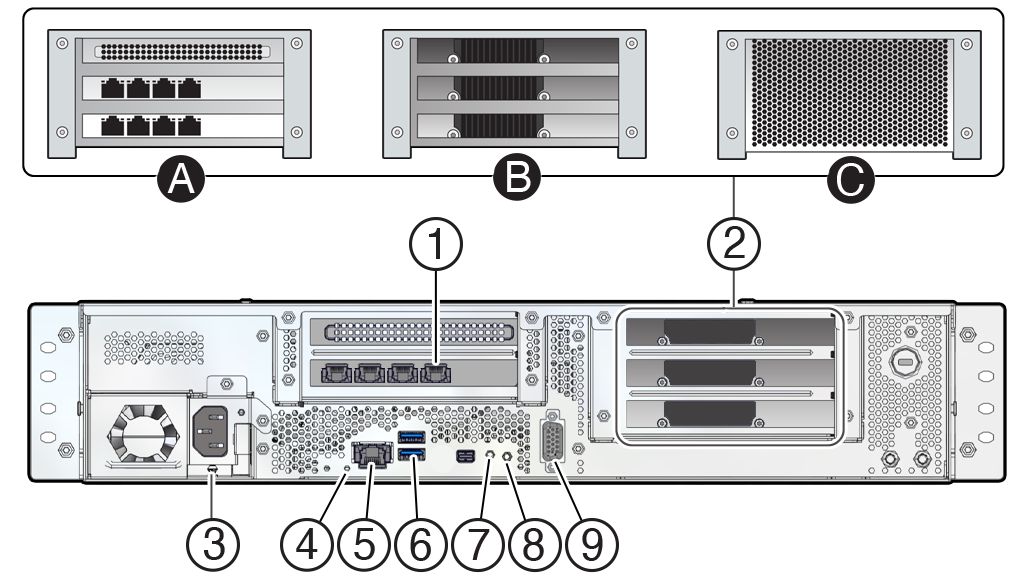

Roving Edge Device 2 – Painel Traseiro

Uma tabela que lista e descreve os itens na parte traseira do dispositivo.
Não. Descrição
1

PCIe 0: 1 placa Ethernet 10GBASE-T da porta do quadrilátero com atribuições de porta RJ-45 da esquerda para a direita: 3, 2, 1, 0

Para todas as formas, use as seguintes portas:

  • Porta 0 (porta mais à direita) – Conecte esta porta à sua rede de data center. Consulte Cable the Roving Edge Device.
  • Portas 1 e 2 – A ligação Ethernet não é suportada. Não se conecte a essas portas.
  • Porta 1-3 (porta mais à esquerda) – Porta Ethernet reservada 3. Não se conecte a esta porta.
2A4

Forma de computação inclui 2 placas Ethernet 10GBASE-T adicionais da porta Quádrupla.

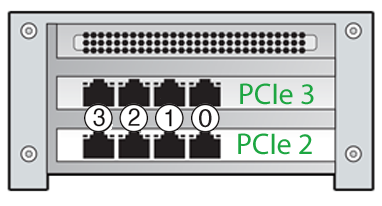

Um diagrama mostrando o cartão superior é PCIe 3, o cartão inferior é PCIe 2.

A vinculação Ethernet não é suportada. Todas as portas nos PCIe 2 e PCIe 3 devem permanecer desconectadas.
2B

A forma da GPU inclui 3 GPUs NVIDIA AD104GL [L4].
2C

A forma de armazenamento inclui 4 SSDs adicionais de 15,38.
3 Receptor de potência
4

Status do sistema LED

  • Em – Ocorreu um evento crítico
  • Fora - Normal
5 Porta RJ-45 reservada, somente para uso da Oracle.
6

Duas portas USB 3.0. A porta superior está reservada para o uso da solução de problemas de fábrica. A porta inferior pode ser conectada a instâncias habilitadas para USB. Para obter os requisitos, consulte Connecting USB Devices to Instances.
7 Botão Redefinir
8

Interruptor de alimentação e LED

  • On – Host é ligado
  • Desativado – O host é desligado
  • Âmbar – Falha
Consulte Ligar o Dispositivo.
9 Porta da console serial DB-9.

Sua comunicação inicial com o dispositivo é feita através do console serial que está conectado a um computador host de controle, como um laptop.

Consulte Cable the Roving Edge Device.

Qual é o próximo?

Cabo do Roving Edge Device

Roving Edge Device 2 – Painel frontal

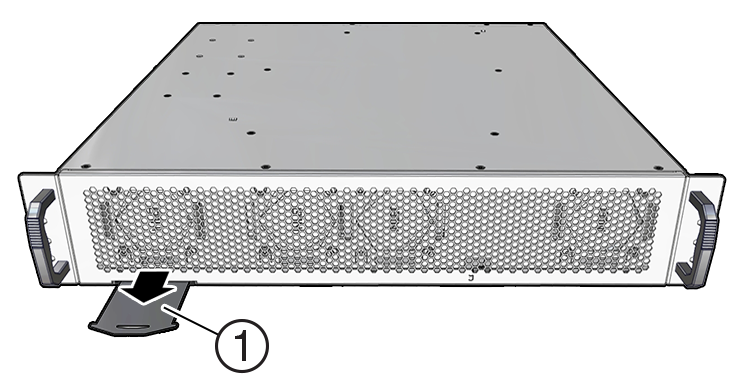

Uma ilustração que mostra o cartão de pullout onde o número de série está localizado.
Não. Descrição
1

Cartão pullout.

O cartão mostra onde obter a documentação e lista os números de série e de modelo. Veja os dois lados do cartão.
