Remover os Limites Finais do Caso Robusto

Se o dispositivo Roving Edge estiver em uma caixa robusta, você deverá remover as tampas dianteiras e traseiras para acessar os conectores de cabo. As tampas finais permanecem removidas durante a operação.

Cuidado

Não remova o dispositivo Roving Edge do caso. Fazer isso pode danificar o dispositivo.
Cuidado

Deixe as tampas finais removidas durante a operação para garantir o fluxo de ar adequado. Reinstale as extremidades somente quando o dispositivo estiver desligado.

  1. Na frente e na parte traseira da caixa robusta, encontre as 16 travas de asa.

    Nota: A tampa traseira tem rodízios.

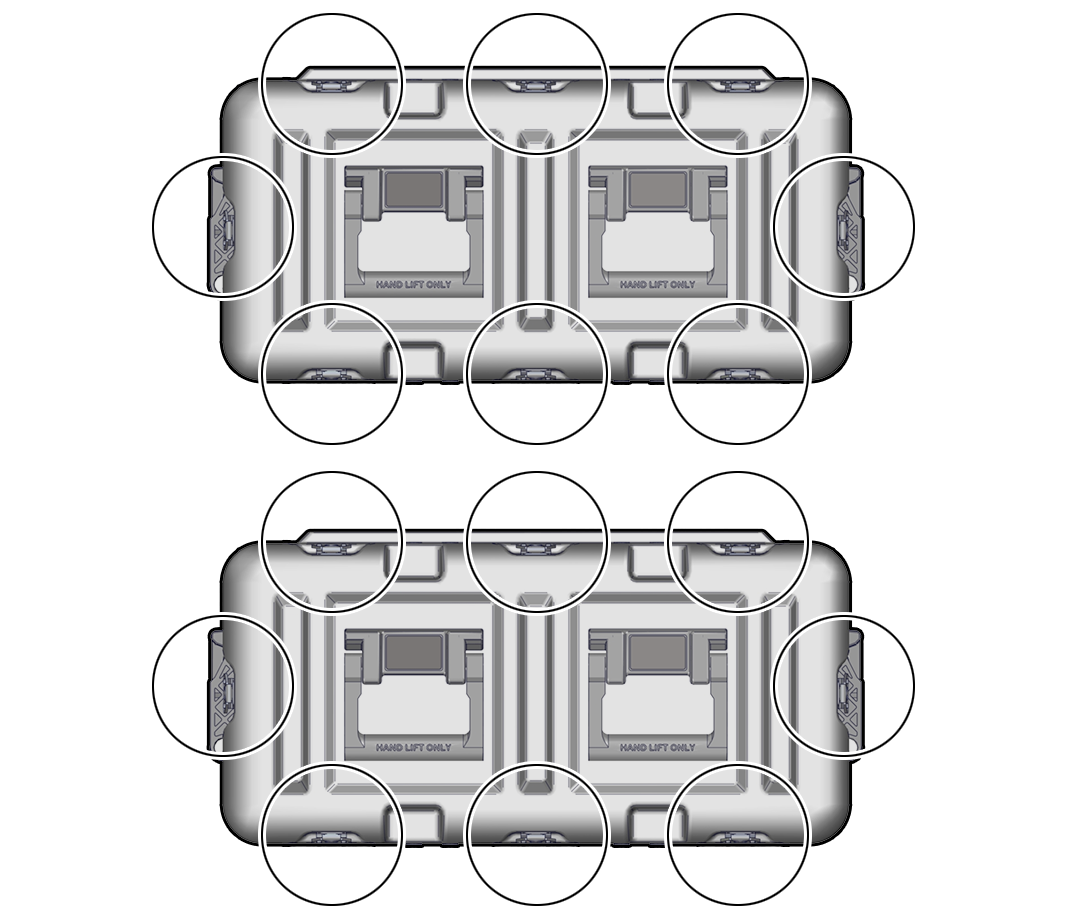

    Uma ilustração mostrando a frente e a parte traseira da caixa robusta onde as travas de asa estão localizadas.

  2. Abra todas as 16 travas de asa na parte dianteira e traseira da caixa, levantando a trava e girando a trava no sentido anti-horário.

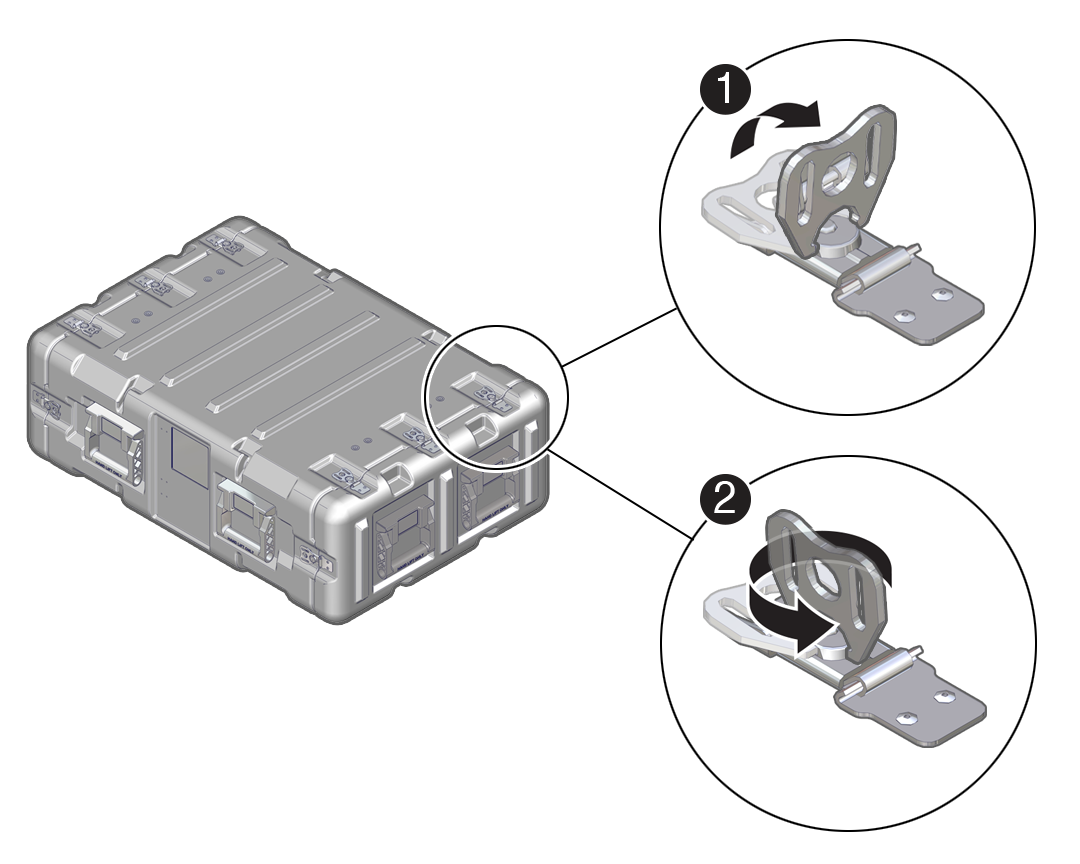

    Ilustração mostrando como as travas se abrem.

  3. Remova as tampas dianteiras e traseiras.

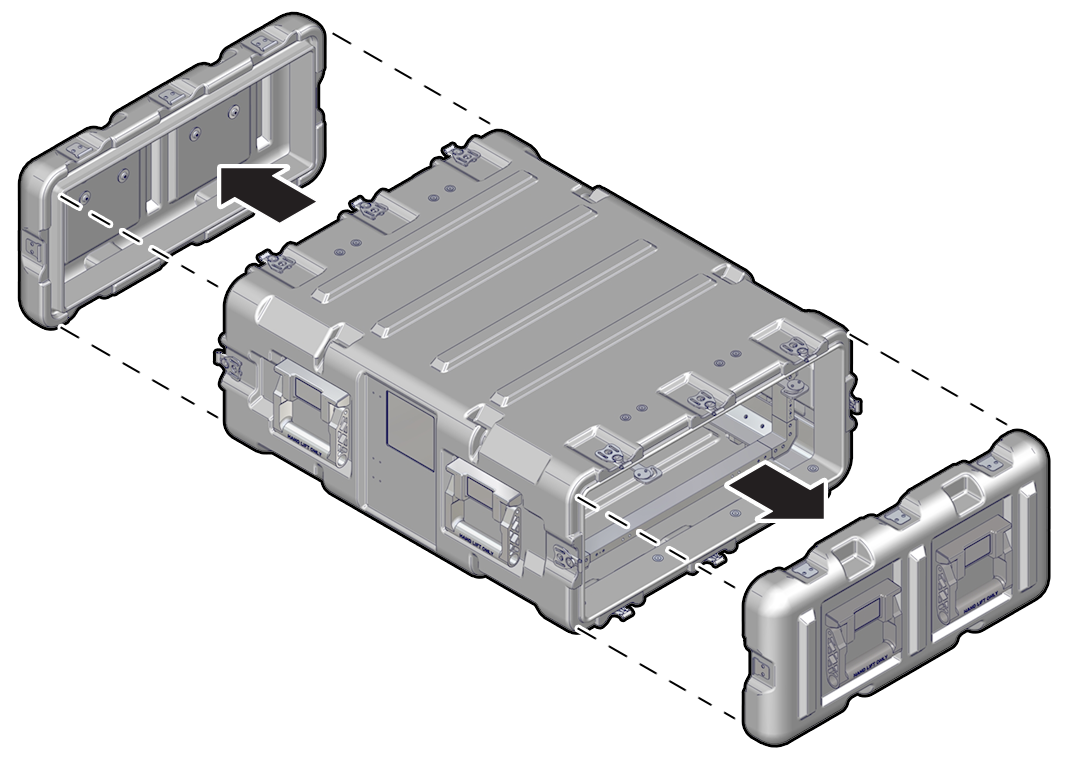

    Ilustração mostrando a remoção de limite final.

  4. Remova a bolsa do cabo e estenda os ganchos de extremidade.

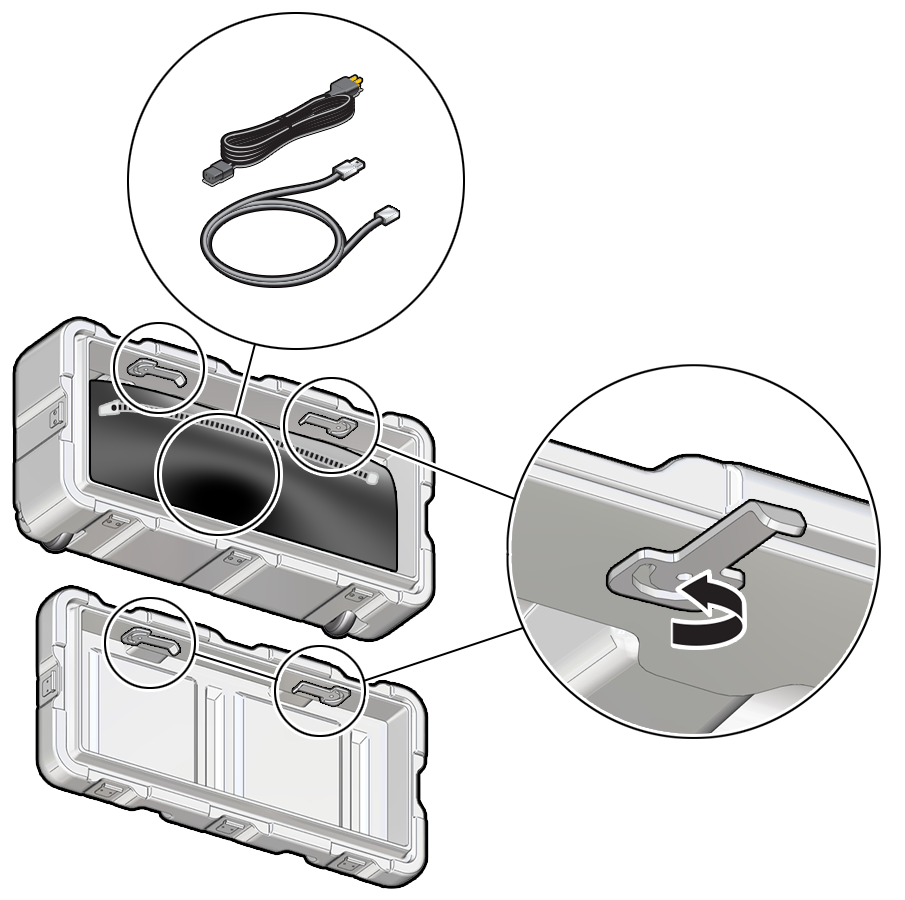

    Ilustração mostrando os ganchos de extremidade que são usados para armazenar as extremidades no lado da caixa.
  5. Pendure as tampas nas laterais da caixa robusta.
    Uma ilustração das tampas de extremidade penduradas em cada lado da caixa.
