Configurar o Balanceador de Carga do OCI para Acessar Várias Instâncias usando Nomes de Domínio Diferentes

Introdução

Neste tutorial, usaremos o Balanceador de Carga do OCI (Oracle Cloud Infrastructure) em uma arquitetura de rede Hub e Spoke para redirecionar o tráfego de rede para diferentes conjuntos de backend (instâncias) com base no URL ou no nome do domínio.

Vamos supor, dedicamos nossas VCNs de spoke a diferentes clientes ou aplicativos. Queremos usar um único balanceador de carga para redirecionar o tráfego pelo balanceador de carga para essas diferentes instâncias do cliente dentro do URL diferente baseado em VCNs spoke que é usado externamente pela internet.

A imagem a seguir ilustra o fluxo de tráfego quando você usa URLs diferentes para acessar instâncias ou aplicativos diferentes da internet.

• Fluxo de tráfego azul: Este é o fluxo de tráfego do primeiro cliente com URL: customer-a.iwanhoogendoorn.nl para acessar a instância na VCN-A.
• Fluxo de tráfego roxo: Este é o fluxo de tráfego do primeiro cliente com URL: customer-b.iwanhoogendoorn.nl para acessar a instância na VCN-B.
• Fluxo de tráfego verde: Este é o fluxo de tráfego do primeiro cliente com URL: customer-c.iwanhoogendoorn.nl para acessar a instância na VCN-C.

Objetivos

• Configuraremos o balanceador de carga para que ele possa redirecionar o tráfego com base em diferentes nomes de host ou URLs do cliente.

Pré-requisitos

• Certifique-se de concluir os tutoriais a seguir se quiser recriar o conteúdo deste tutorial.

  • Implantar uma Instância do Windows no Oracle Cloud Infrastructure

  • Instalar um Firewall pfSense no Oracle Cloud Infrastructure

  • Rotear Hub e VCN Spoke com Firewall pfSense na VCN do Hub

  • Conecte-se on-premises ao OCI usando uma VPN IPSec VPN com Arquitetura de Roteamento de VCN do Hub e do Spoke

  • Adicionar o OCI Load Balancer e o OCI WAF a um Hub com Arquitetura de Roteamento de Hub e VCN Falada

Tarefa 1: Alterar a Política de Firewall de Aplicativo Web (WAF) do OCI

Altere a política de WAF para permitir o tráfego.

• Faça log-in no Console do OCI, vá para Web Application Firewall e selecione a política criada neste tutorial: Tarefa 6: Instalar e Configurar um OCI Web Application Firewall.



• Clique em Controle de acesso e Gerenciar controle de solicitação.



  1. Clique em Editar para editar a regra de acesso.
  2. Altere o Nome da ação para Ação de Permissão Pré-configurada para permitir todo o tráfego.
  3. Clique em Salvar alterações.



Tarefa 2: Configurar o DNS (Domain Name System) dos Nomes de Domínio Públicos

Use seu servidor DNS para configurar os nomes de domínio ou nomes de host ou URLs e mapeá-los para o endereço IP público do balanceador de carga.

Para este tutorial, o nome de domínio com o qual estamos testando é iwanhoogendoorn.nl. Você verá o mapeamento a seguir.

Nome	Tipo	Valor
cliente-a	R	144.xxx.xxx.xxx (Endereço IP público do OCI Load Balancer)
cliente-b	R	144.xxx.xxx.xxx (Endereço IP público do OCI Load Balancer)
cliente-c	R	144.xxx.xxx.xxx (Endereço IP público do OCI Load Balancer)

Isso criará os seguintes subdomínios:

• customer-a.iwanhoogendoorn.nl.
• customer-b.iwanhoogendoorn.nl.
• customer-c.iwanhoogendoorn.nl.

Tarefa 3: Configurar Balanceador de Carga do OCI de Nomes de Host

• Vá até a Console do OCI.

  1. Navegue até Rede e Balanceadores de Carga.
  2. Selecione o balanceador de carga criado neste tutorial: Tarefa 5: Instalar um Balanceador de Carga do OCI.



• Certifique-se de ver os detalhes do balanceador de carga.



  1. Clique em Nomes de Host.
  2. Clique em Criar Nome de Host.



  1. Informe um Nome para o nome do host.
  2. Digite um Nome de Host. Para este tutorial, estamos usando customer-a.iwanhoogendoorn.nl.
  3. Clique em Criar.

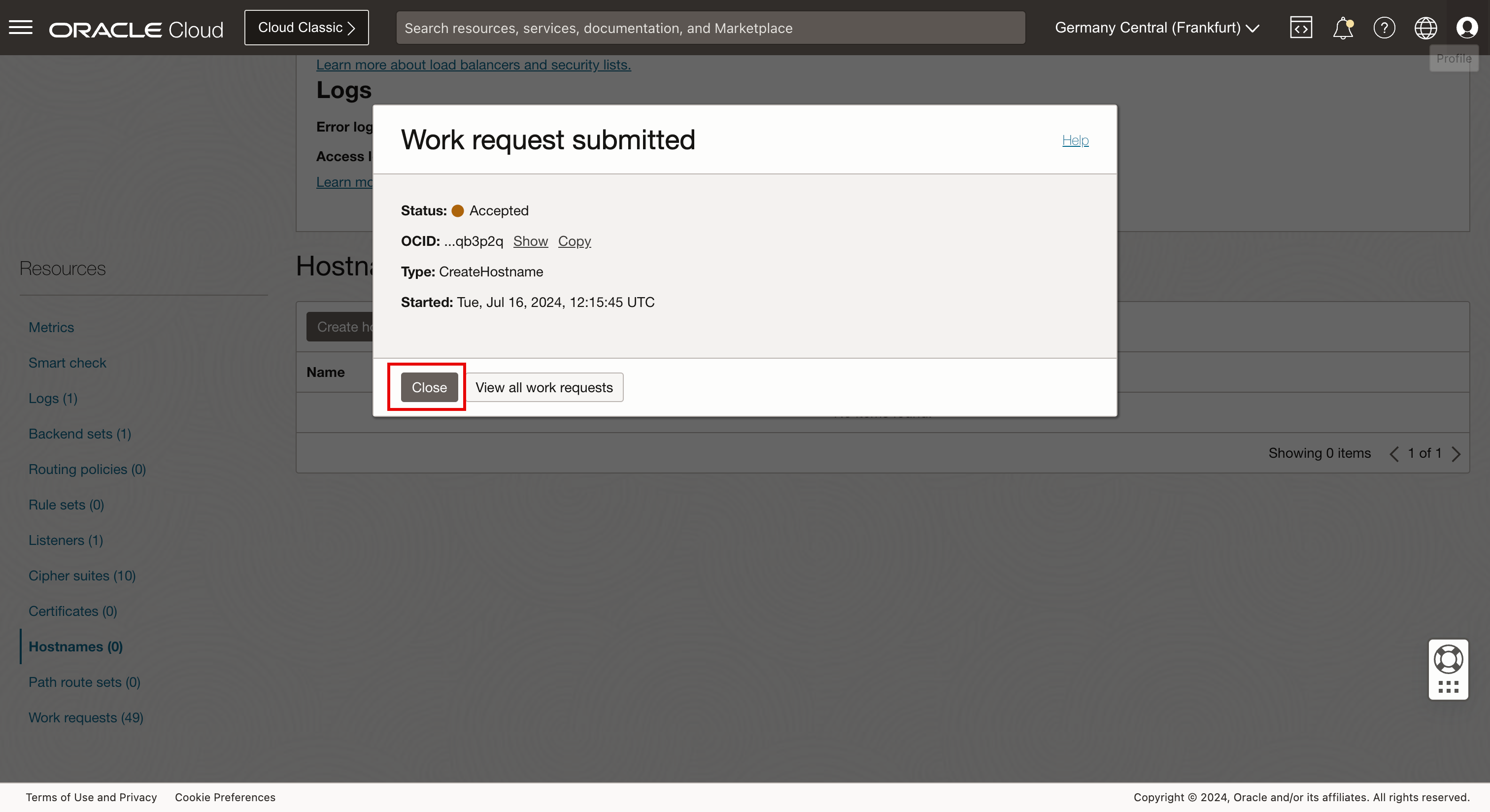

• Observe que a solicitação de serviço foi enviada. Clique em Fechar.



  1. Observe que o nome do host do Cliente A foi criado com sucesso.
  2. Clique em Criar Nome de Host.



  1. Informe um Nome para o nome do host.
  2. Digite um Nome de Host. Para este tutorial, estamos usando customer-b.iwanhoogendoorn.nl.
  3. Clique em Criar.



• Observe que a solicitação de serviço foi enviada. Clique em Fechar.

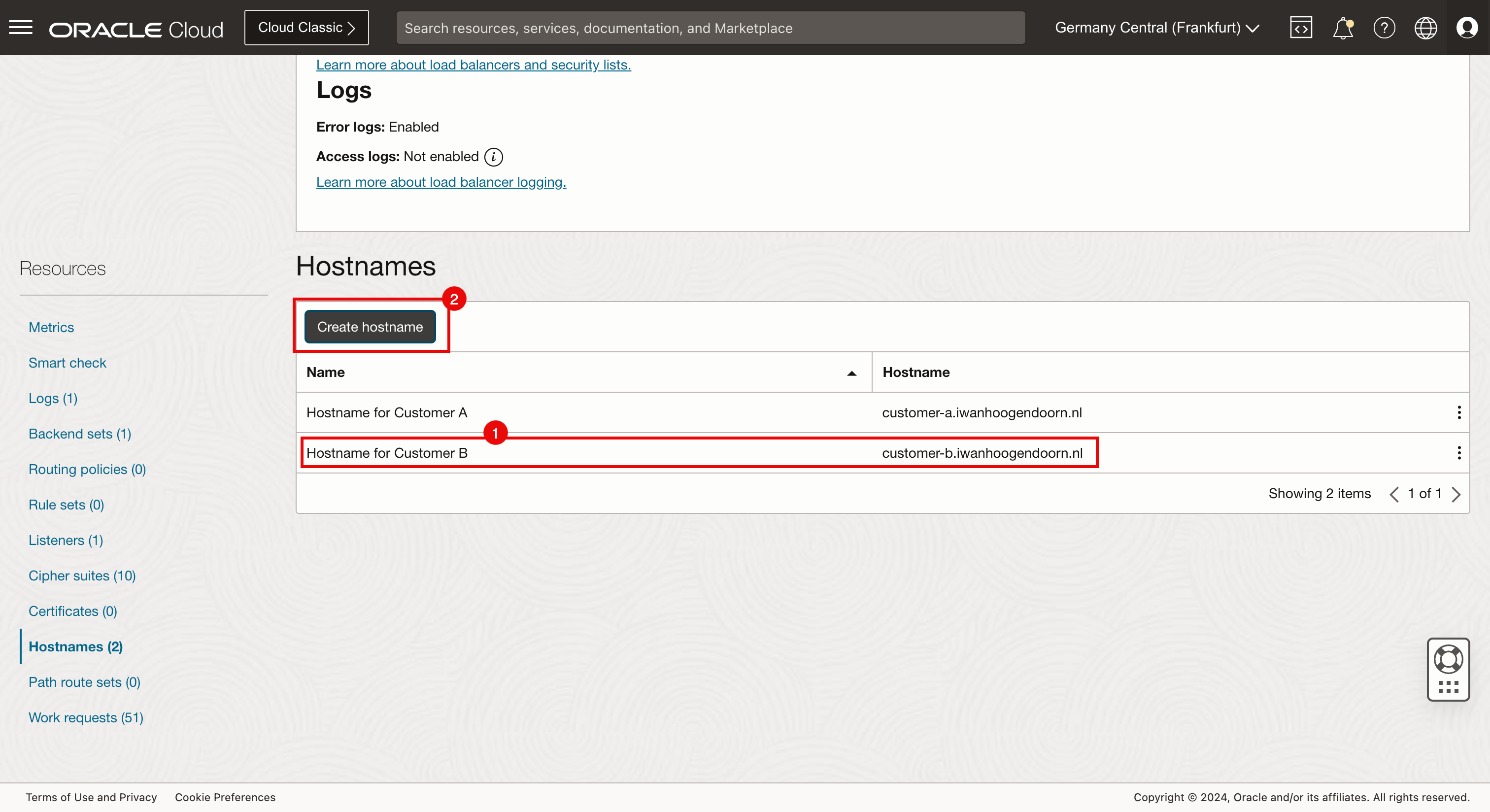

  1. Observe que o nome do host do Cliente B foi criado com sucesso.
  2. Clique em Criar Nome de Host.



  1. Informe um Nome para o nome do host.
  2. Digite um Nome de Host. Para este tutorial, estamos usando customer-c.iwanhoogendoorn.nl.
  3. Clique em Criar.



• Observe que a solicitação de serviço foi enviada. Clique em Fechar.



  1. Observe que o nome do host do Cliente C foi criado com sucesso.
  2. Clique em Criar Nome de Host.



Tarefa 4: Criar Vários Conjuntos de Backend

Configure os conjuntos de backend para o Balanceador de Carga do OCI.

• Vamos criar três conjuntos de backend, um para cada cliente.

  1. Clique em Conjuntos de backend.
  2. Clique em Criar conjunto de backend.



  1. Informe um Nome para o conjunto de backend do Cliente A.
  2. Rolar para Baixo.



  1. Protocolo: Selecione HTTP.
  2. Porta: Informe a porta 80.
  3. Caminho do URL: Informe /.
  4. Clique em Criar conjunto de backend.



• Observe que a solicitação de serviço foi enviada. Clique em Fechar.



  1. Clique em Criar conjunto de backend.
  2. Informe um Nome para o conjunto de backend do Cliente B.
  3. Rolar para Baixo.



  1. Protocolo: Selecione HTTP.
  2. Porta: Informe a porta 80.
  3. Caminho do URL: Informe /.
  4. Clique em Criar conjunto de backend.



• Observe que a solicitação de serviço foi enviada. Clique em Fechar.



  1. Clique em Criar conjunto de backend.
  2. Informe um Nome para o conjunto de backend do Cliente C.
  3. Rolar para Baixo.



  1. Protocolo: Selecione HTTP.
  2. Porta: Informe a porta 80.
  3. Caminho do URL: Informe /.
  4. Clique em Criar conjunto de backend.



• Observe que a solicitação de serviço foi enviada. Clique em Fechar.



  1. Observe que todos os conjuntos de backend são criados para todos os clientes.
  2. Observe que a Integridade está mostrando Incompleta. Isso ocorre porque ainda precisamos especificar o backend real no qual a verificação de integridade pode ser executada.



• Clique no conjunto de backend do Cliente A.



• Rolar para Baixo.



  1. Clique em Backends.
  2. Clique em Adicionar Backends.



  1. Selecione a instância hospedada na VCN spoke A.
  2. Clique em Adicionar.



• Observe que a solicitação de serviço foi enviada. Clique em Fechar.



• Quando você tiver adicionado a instância ao conjunto de backend, o status inicial de Saúde será Pendente.



• Após alguns minutos, o status Saúde será alterado para OK.



  1. Rolar para cima.
  2. Clique em Conjuntos de backend para retornar à página de conjuntos de backend.



• Clique no conjunto de backend do Cliente B.



  1. Clique em Backends.
  2. Clique em Adicionar Backends.



  1. Selecione a instância hospedada na VCN B spoke.
  2. Clique em Adicionar.



• Observe que a solicitação de serviço foi enviada. Clique em Fechar.



• Quando você tiver adicionado a instância ao conjunto de backend, o status inicial de Saúde será Pendente.



• Após alguns minutos, o status Saúde será alterado para OK.



  1. Rolar para cima.
  2. Clique em Conjuntos de backend para retornar à página de conjuntos de backend.



• Clique no conjunto de backend do Cliente C.



  1. Clique em Backends.
  2. Clique em Adicionar Backends.



  1. Selecione a instância hospedada na VCN C spoke.
  2. Clique em Adicionar.



• Observe que a solicitação de serviço foi enviada. Clique em Fechar.



• Quando você tiver adicionado a instância ao conjunto de backend, o status inicial de Saúde será Pendente.



• Após alguns minutos, o status Saúde será alterado para OK.



  1. Rolar para cima.
  2. Clique em Conjuntos de backend para retornar à página de conjuntos de backend.



Tarefa 5: Criar Vários Listeners

• Configure os listeners para cada cliente com base em nomes de domínio.

  1. Clique em Listeners.
  2. Clique em Criar listener.



  1. Nome: Informe um nome de listener para o Cliente A.
  2. Protocolo: Selecione HTTP.
  3. Port: Digite 80.
  4. Nome do Host: Selecione o nome do host do Cliente A criado na Tarefa 3.
  5. Conjunto de backend: Selecione o conjunto de backend do Cliente A criado na Tarefa 3.
  6. Clique em Criar listener.



• Observe que a solicitação de serviço foi enviada. Clique em Fechar.



  1. Observe que o listener do cliente A foi criado com sucesso.
  2. Clique em Criar listeners.



  1. Nome: Informe um nome de listener para o Cliente B.
  2. Protocolo: Selecione HTTP.
  3. Port: Digite 80.
  4. Nome do Host: Selecione o nome do host do Cliente B criado na Tarefa 3.
  5. Conjunto de backend: Selecione o conjunto de backend do Cliente B criado na Tarefa 3.
  6. Clique em Criar listener.



• Observe que a solicitação de serviço foi enviada. Clique em Fechar.



  1. Observe que o listener do cliente B foi criado com sucesso.
  2. Clique em Criar listeners.



  1. Nome: Informe um nome de listener para o Cliente C.
  2. Protocolo: Selecione HTTP.
  3. Port: Digite 80.
  4. Nome do Host: Selecione o nome do host do Cliente C criado na Tarefa 3.
  5. Conjunto de backend: Selecione o conjunto de backend do Cliente A criado na Tarefa 3.
  6. Clique em Criar listener.



• Observe que a solicitação de serviço foi enviada. Clique em Fechar.



• Observe que o listener do cliente C foi criado com sucesso.



Tarefa 6: Testar a Conectividade com os Diferentes Nomes de Domínio Público

• Abrir uma nova aba do navegador.

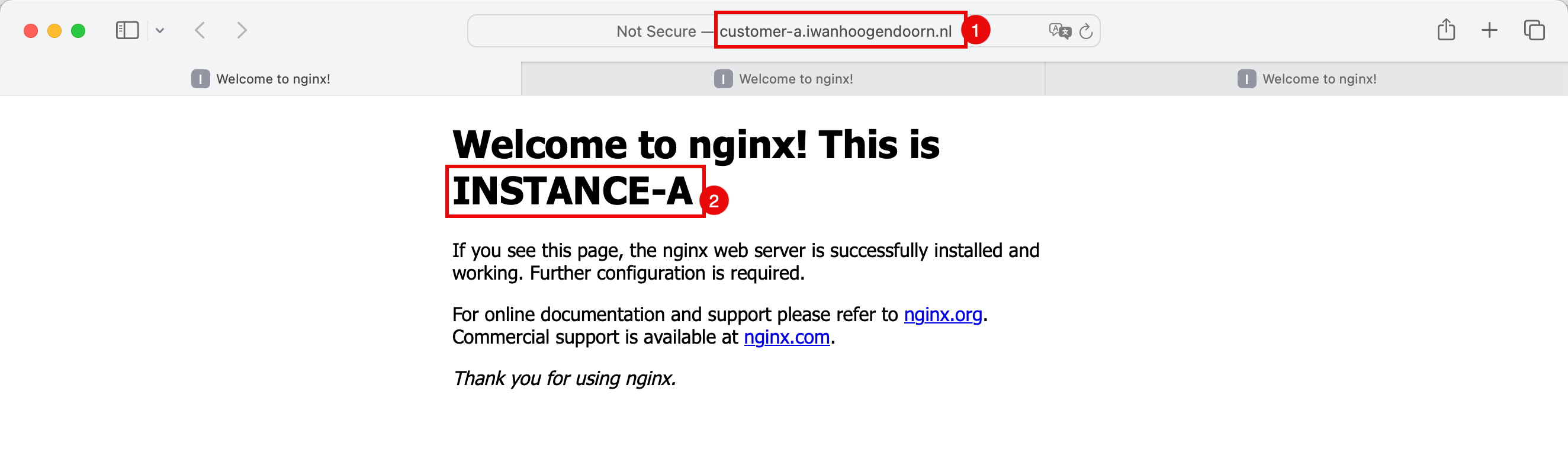

  1. Informe o URL do cliente A: customer-a.iwanhoogendoorn.nl.
  2. Observe que o balanceador de carga redireciona o tráfego para a instância na VCN A spoke.



• Abrir uma nova aba do navegador.

  1. Informe o URL do cliente B: customer-b.iwanhoogendoorn.nl.
  2. Observe que o balanceador de carga redireciona o tráfego para a instância na VCN B spoke.



• Abrir uma nova aba do navegador.

  1. Informe o URL do cliente C: customer-c.iwanhoogendoorn.nl.
  2. Observe que o balanceador de carga redireciona o tráfego para a instância na VCN C spoke.



Testamos com sucesso o balanceador de carga distribuindo o tráfego com base em diferentes URLs ou nomes de host.
