Observação:

• Este tutorial requer acesso ao Oracle Cloud. Para se inscrever em uma conta gratuita, consulte Conceitos básicos do Oracle Cloud Infrastructure Free Tier.
• Ele usa valores de exemplo para credenciais, tenancy e compartimentos do Oracle Cloud Infrastructure. Ao concluir seu laboratório, substitua esses valores por valores específicos do seu ambiente de nuvem.

Usar o Oracle Cloud Infrastructure Network Path Analyzer com Pontos Finais Locais

Introdução

O Oracle Cloud Infrastructure Network Path Analyzer (OCI Network Path Analyzer) é uma ferramenta de diagnóstico fornecida pela OCI para ajudar os usuários a solucionar problemas e otimizar caminhos de rede em seus ambientes de nuvem. Essa ferramenta é particularmente útil para identificar possíveis problemas de rede, entender o desempenho dos caminhos de rede e garantir que as configurações de rede estejam alinhadas com as melhores práticas e requisitos operacionais.

O OCI Network Path Analyzer com pontos finais locais estende os recursos do OCI Network Path Analyzer para incluir a análise de caminhos de rede que começam ou terminam em um ambiente local. Essa integração é particularmente benéfica para arquiteturas de nuvem híbrida em que os recursos são distribuídos entre data centers locais e da OCI.

Este tutorial demonstrará vários cenários de teste nos quais o OCI Network Path Analyzer ativará e desativará o ponto final local.

Principais Recursos:

• Análise de Caminho de Ponta a Ponta: O OCI Network Path Analyzer pode rastrear o caminho completo entre dois pontos na sua rede, como entre instâncias, sub-redes ou entre Redes Virtuais na Nuvem (VCNs). Isso ajuda a entender o tráfego de rotas e identificar possíveis gargalos ou configurações incorretas.

• Visibilidade de Hop de Rede: Fornece visibilidade detalhada de cada hop ao longo do caminho da rede, incluindo detalhes como latência, perda de pacote e o status de cada hop. Isso ajuda a identificar onde os problemas podem estar ocorrendo.

• Métricas de Desempenho: os usuários podem exibir métricas de desempenho para cada segmento do caminho, o que ajuda a diagnosticar problemas relacionados ao desempenho e garantir que a rede esteja funcionando de forma ideal.

• Validação de Configuração: Valide as configurações de rede com base nas melhores práticas do Oracle Cloud Infrastructure (OCI), ajudando a identificar configurações incorretas que podem levar a problemas ou falhas de desempenho da rede.

• Análise de Grupo de Segurança e Tabela de Roteamento: Analise regras de grupo de segurança e tabelas de roteamento que afetam o caminho da rede, fornecendo insights sobre se as regras e rotas corretas estão em vigor para o fluxo de tráfego desejado.

• Assistência para Solução de Problemas: Solução e resolução mais rápidas de problemas de rede, identificando e destacando áreas problemáticas no caminho da rede.

Casos de Uso:

• Solução de Problemas de Rede: Identifique rapidamente onde os problemas de rede estão ocorrendo e entenda a causa raiz.

• Otimização de Desempenho: Certifique-se de que seus caminhos de rede estejam configurados para obter o desempenho ideal, analisando a latência e a perda de pacotes.

• Auditorias de Configuração: Verifique regularmente suas configurações de rede para garantir que estejam alinhadas com as melhores práticas da OCI e os requisitos operacionais.

• Validação de Segurança: Verifique se as regras do grupo de segurança e as tabelas de roteamento estão configuradas corretamente para permitir ou negar o tráfego pretendido.

Como o OCI Network Path Analyzer Funciona:

• Iniciação: Os usuários podem iniciar a análise de caminho de rede na Console do OCI especificando a origem (que pode ser um ponto final on-premises) e o destino (que pode estar no OCI ou em outro local on-premises).

• Mapeamento de Caminho: A ferramenta mapeia todo o caminho da rede, incluindo componentes do OCI (VCNs, sub-redes etc.) e componentes de rede on-premises (roteadores, switches, firewalls etc.).

• Coleta e Análise de Dados: Coleta métricas de desempenho e dados de configuração em cada salto ao longo do caminho, fornecendo insights detalhados sobre cada segmento.

• Visualização e Relatórios: Apresenta os dados analisados em uma interface amigável, geralmente com representações visuais do caminho da rede, métricas de desempenho e status de configuração.

Benefícios:

O OCI Network Path Analyzer é uma ferramenta avançada para qualquer organização que usa a OCI, ajudando a manter um ambiente de rede em nuvem robusto, eficiente e seguro.

• Visibilidade aprimorada: Obtenha visibilidade profunda de seus caminhos de rede no OCI.

• Desempenho Aprimorado: Otimize o desempenho da rede identificando e resolvendo problemas.

• Maior Segurança: Certifique-se de que suas configurações de segurança de rede estejam implementadas e efetivas corretamente.

• Solução de Problemas Eficiente: Reduza o tempo e o esforço necessários para diagnosticar e corrigir problemas de rede.

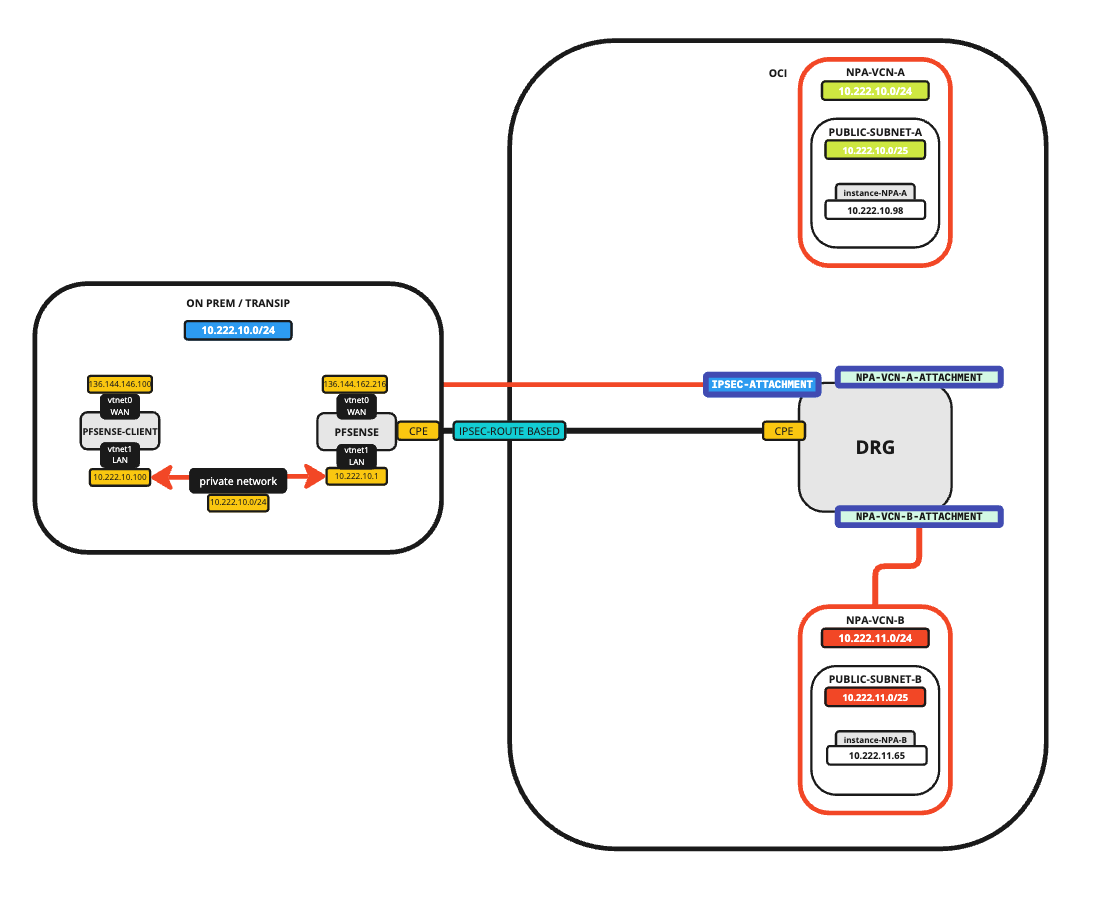

Arquitetura de rede inicial:

A arquitetura de rede inicial que usaremos para teste é um ambiente do OCI com duas VCNs e um ambiente local conectado a um túnel de Segurança do Protocolo de Internet (IPSec) ao ambiente do OCI.

As informações da sub-rede para a arquitetura completa:

Geográfica	Sub-rede	Notas
NO LOCAL	10.222.10.0/24	Esta é uma sub-rede sobreposta à NPA-VCN-A!
NPA-VCN-A	10.222.10.0/24	Esta é uma sub-rede sobreposta com ON-PREM!
NPA-VCN-B	10.222.11.0/24

Devido à sobreposição do espaço CIDR entre NPA-VCN-A e ON-PREM, começaremos com NPA-VCN-A desanexado. Isso significa que NPA-VCN-A não será anexado ao DRG e não participará da arquitetura de roteamento inicialmente.

Objetivos

• Usar o Oracle Cloud Infrastructure Network Path Analyzer com pontos finais locais

Cenário de Teste 1

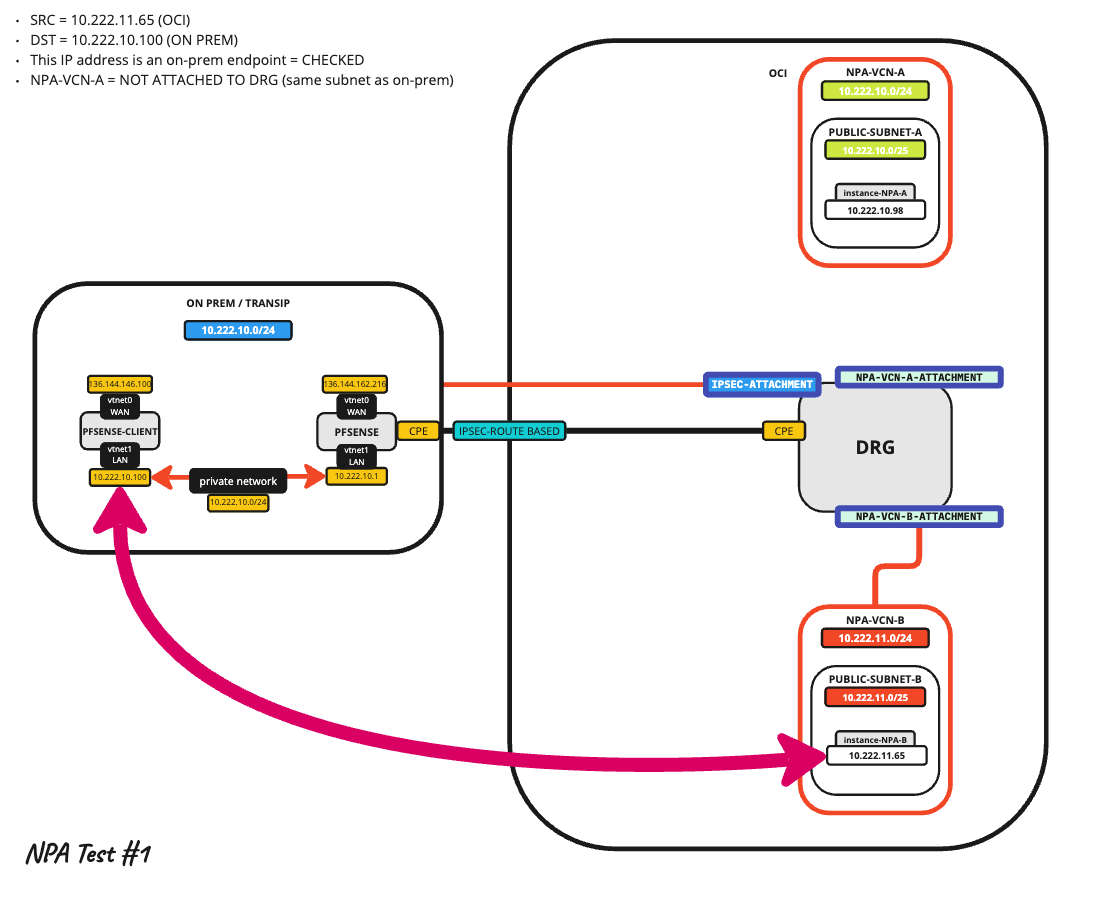

O primeiro cenário de teste usará os seguintes parâmetros de análise de caminho:

	Geográfica	Endereço IP	Definição de endereço IP no local	Porta
Origem	OCI	10.222.11.65	Desmarcada	N/A
Destino	NO LOCAL	10.222.10.100	Marcada	22

Observação: NPA-VCN-A, que tem uma sub-rede sobreposta com ON-PREM, não faz parte da arquitetura de roteamento.

Criar Análise de Caminho

• Faça log-in na Console do OCI.

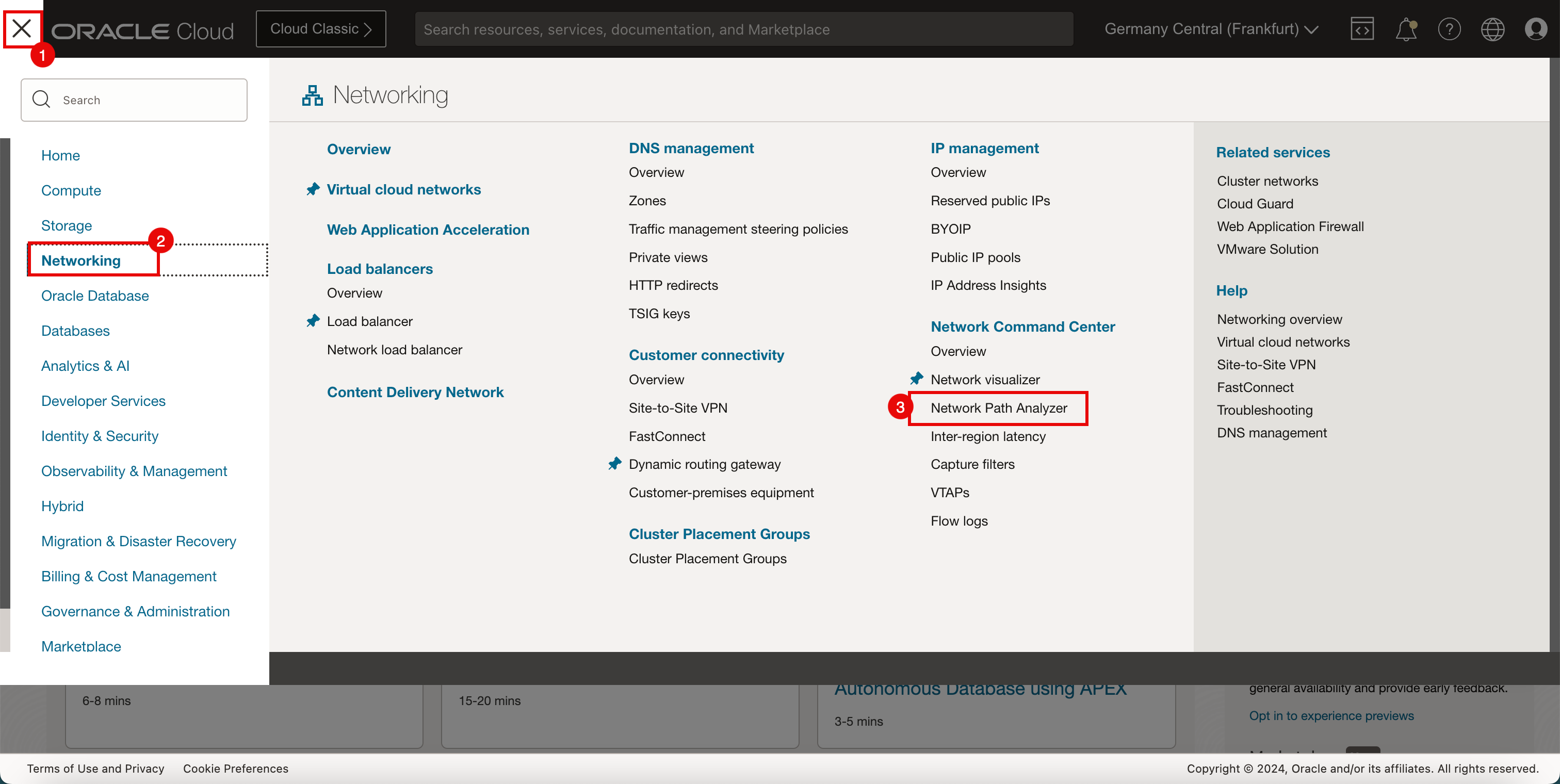

  1. Clique no menu de hambúrguer (≡) no canto superior esquerdo.
  2. Clique em Rede.
  3. Clique em Analisador de Caminho de Rede.

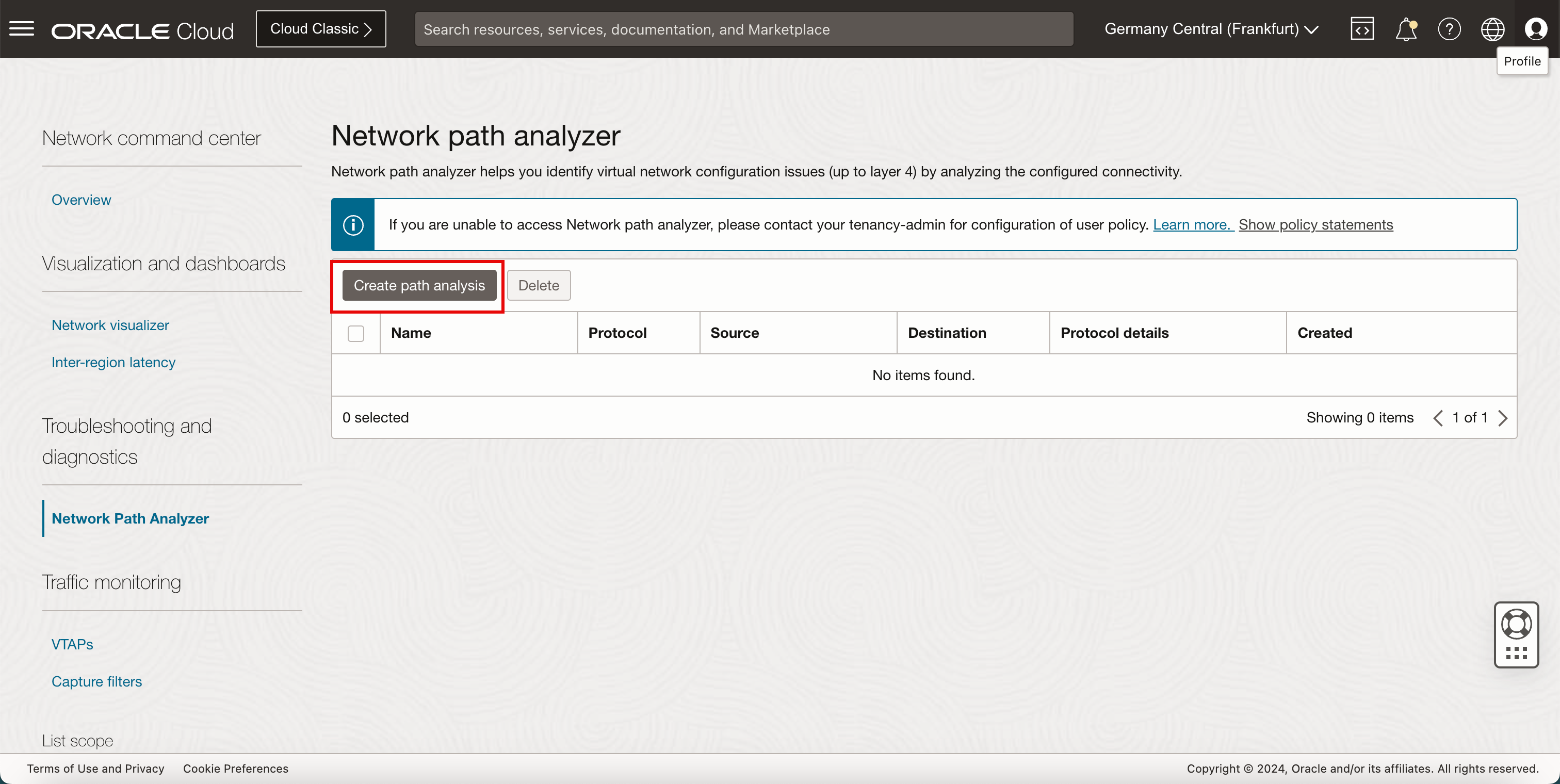

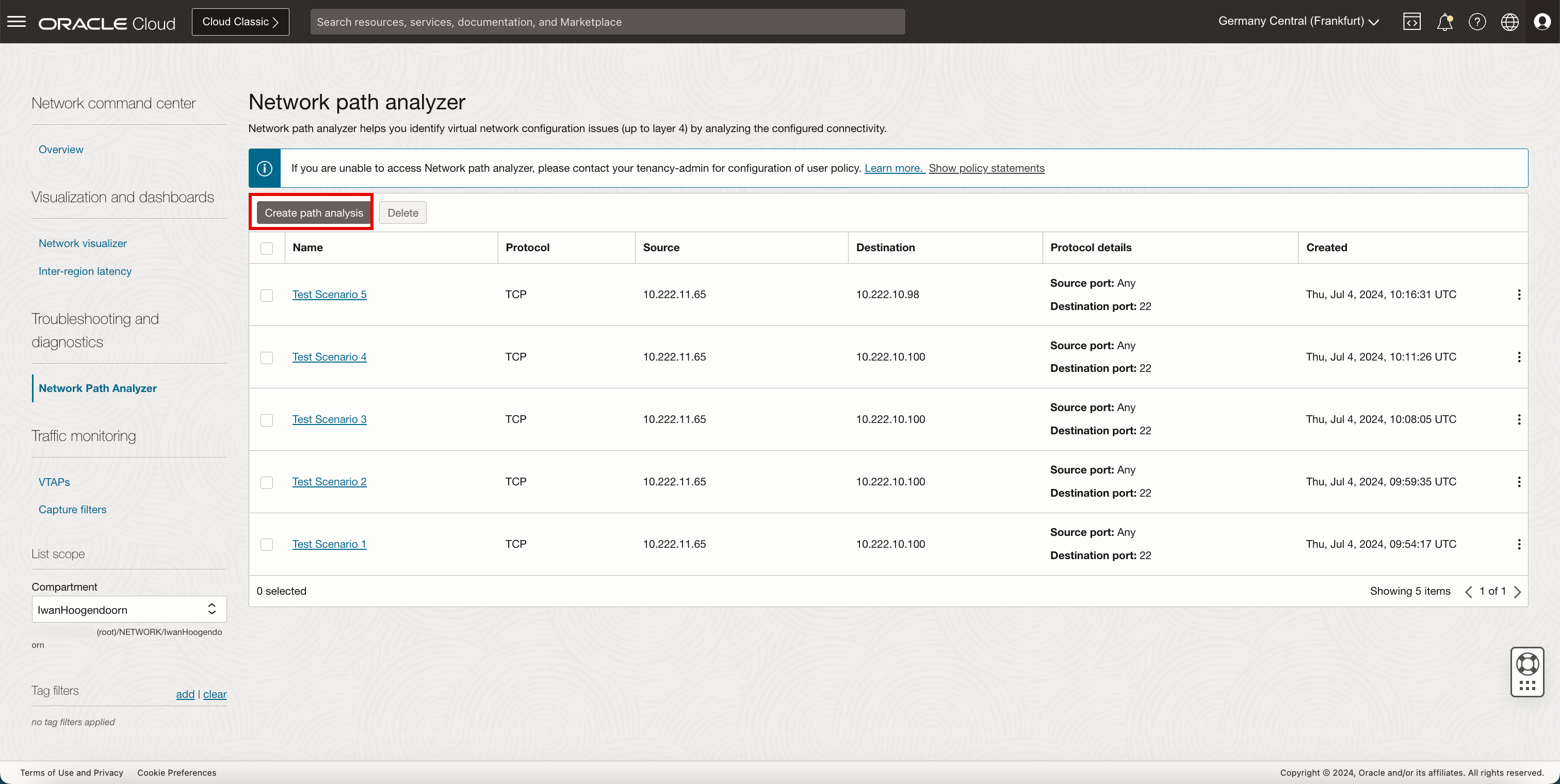

• Clique em Criar análise de caminho.

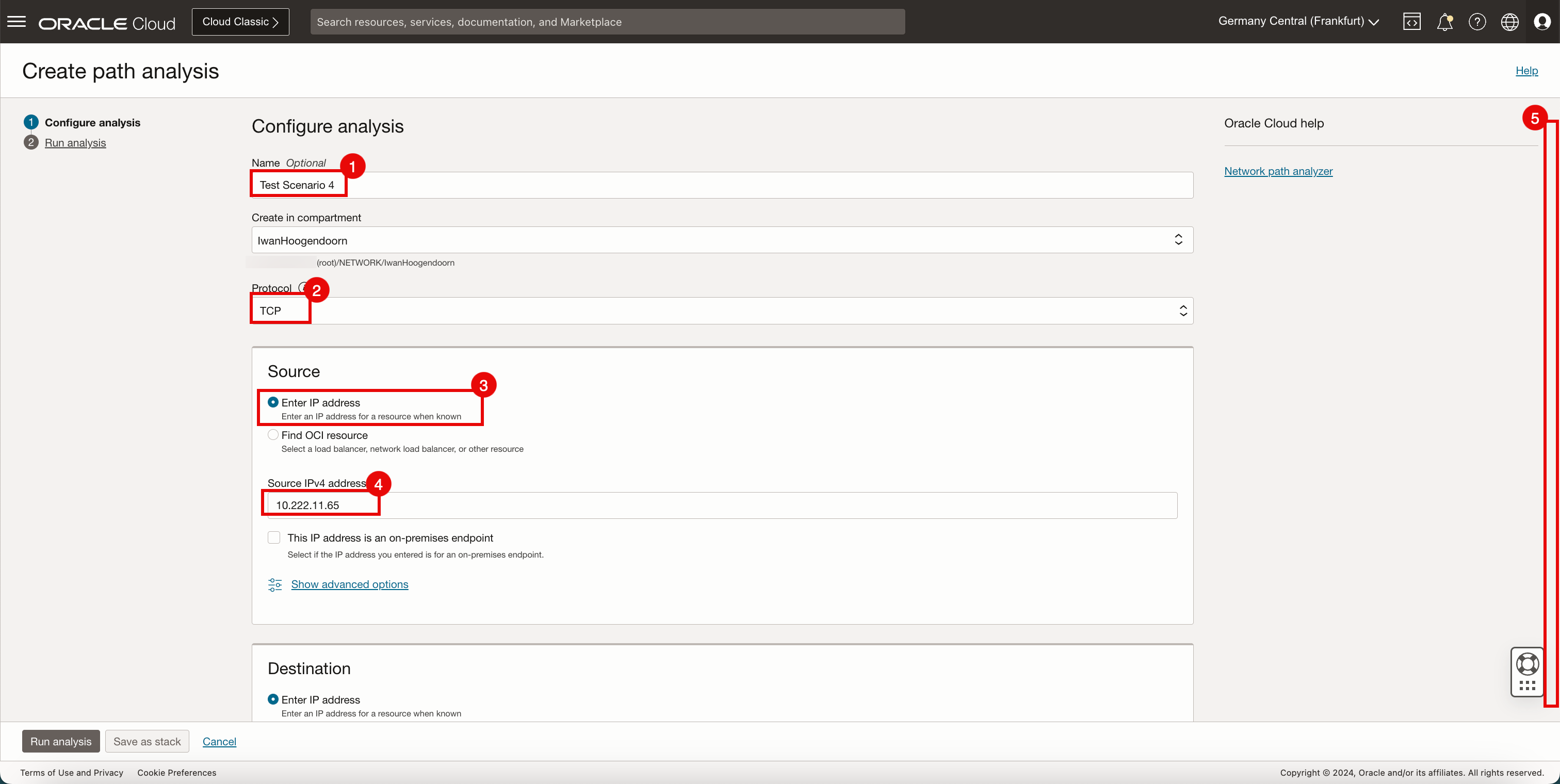

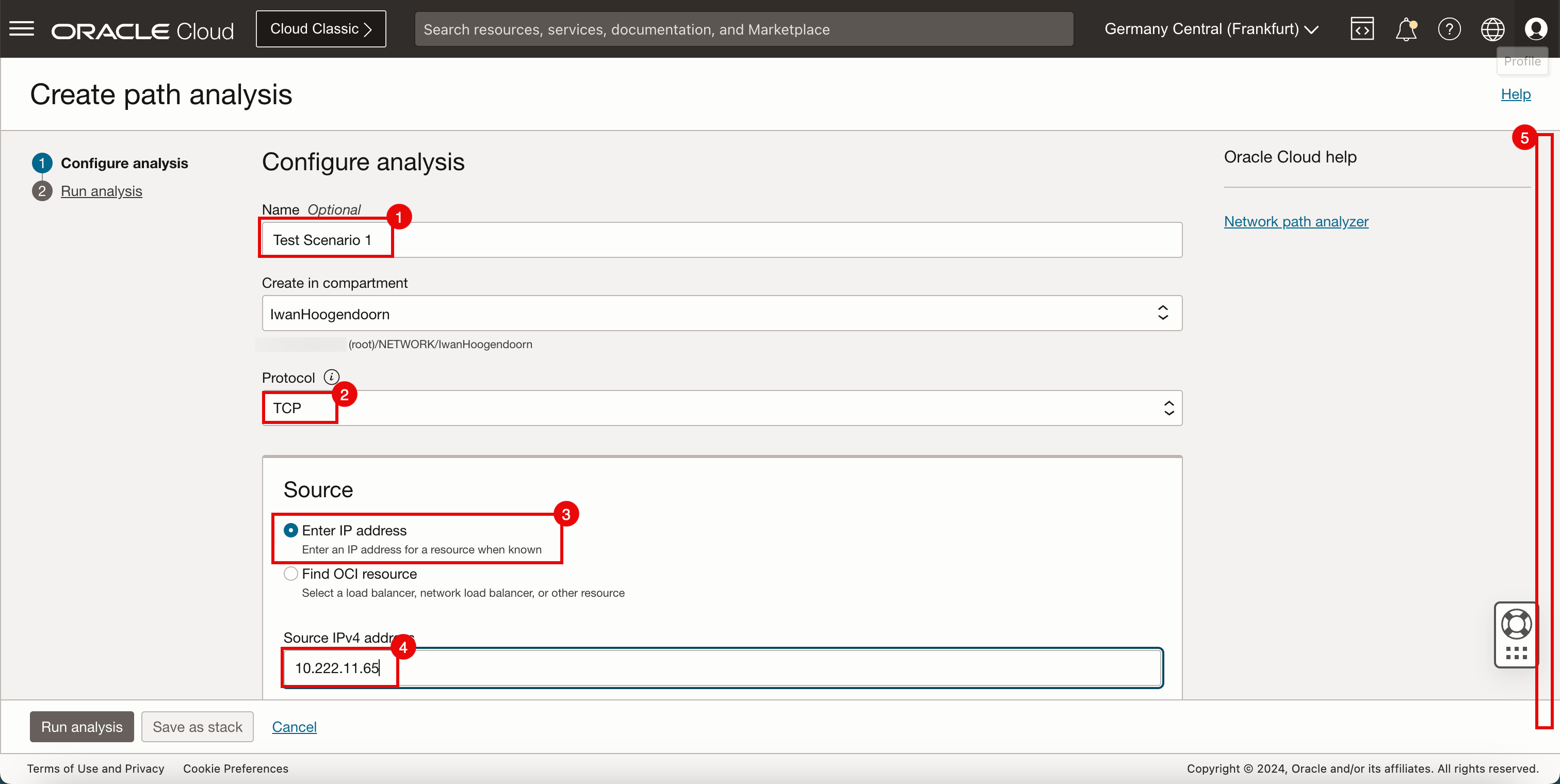

• Na página Configurar análise, especifique as informações a seguir.

  1. Nome: Digite o nome.
  2. Protocolo: Selecione TCP.
  3. Origem: Selecione Informar endereço IP.
  4. Endereço IPv4 de origem: Informe o endereço IPv4 de origem.
  5. Rolar para Baixo.

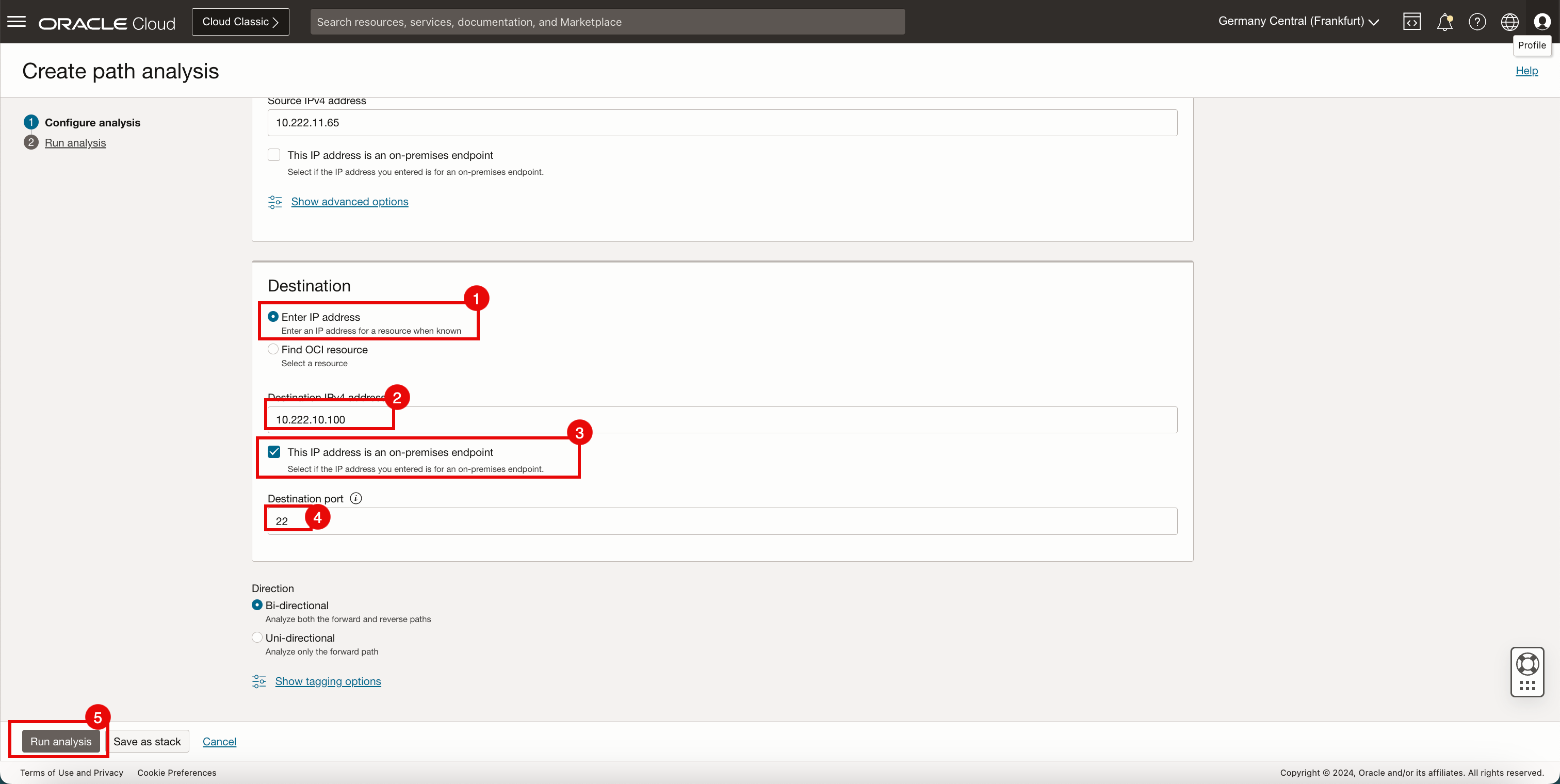

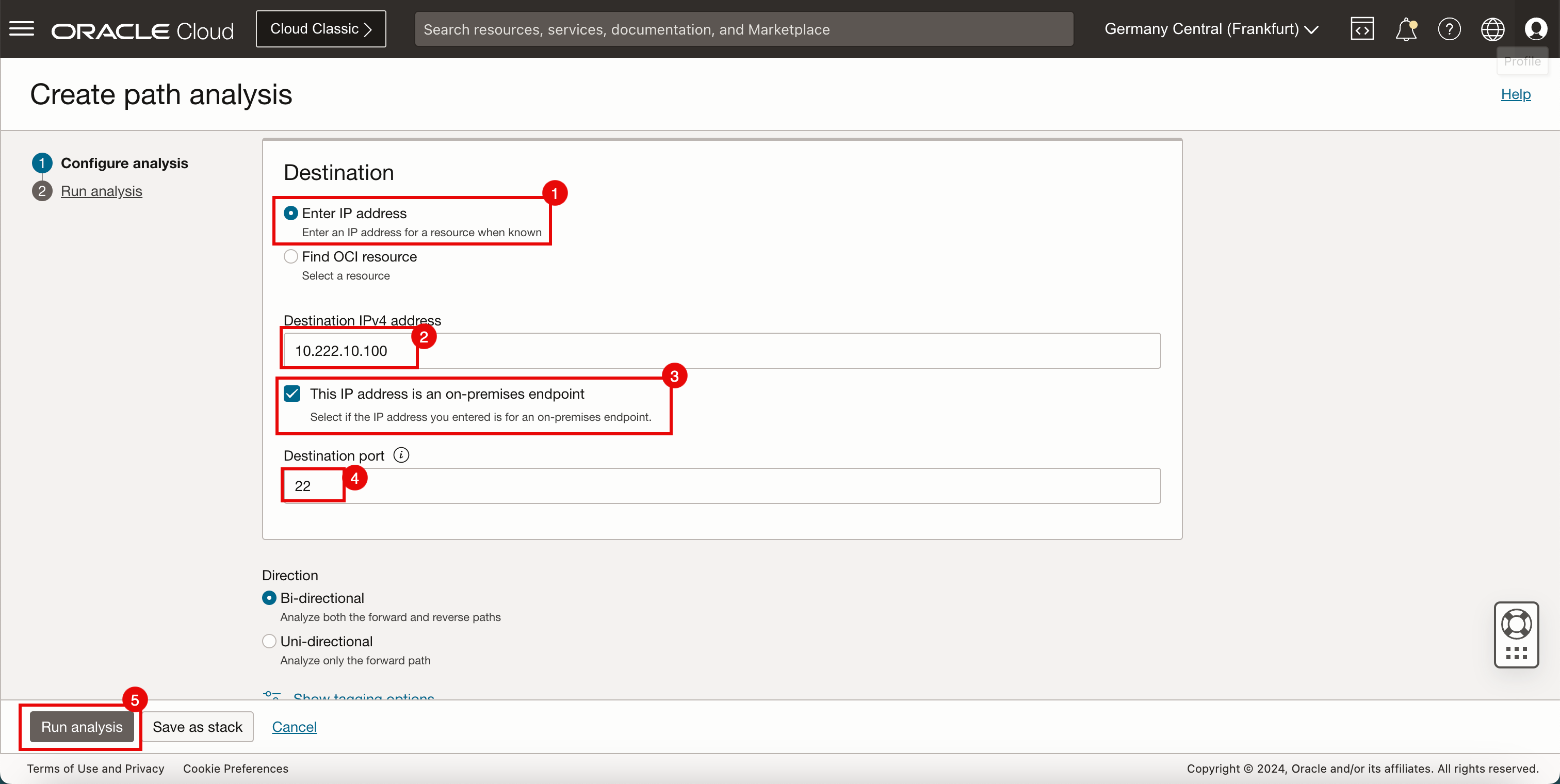

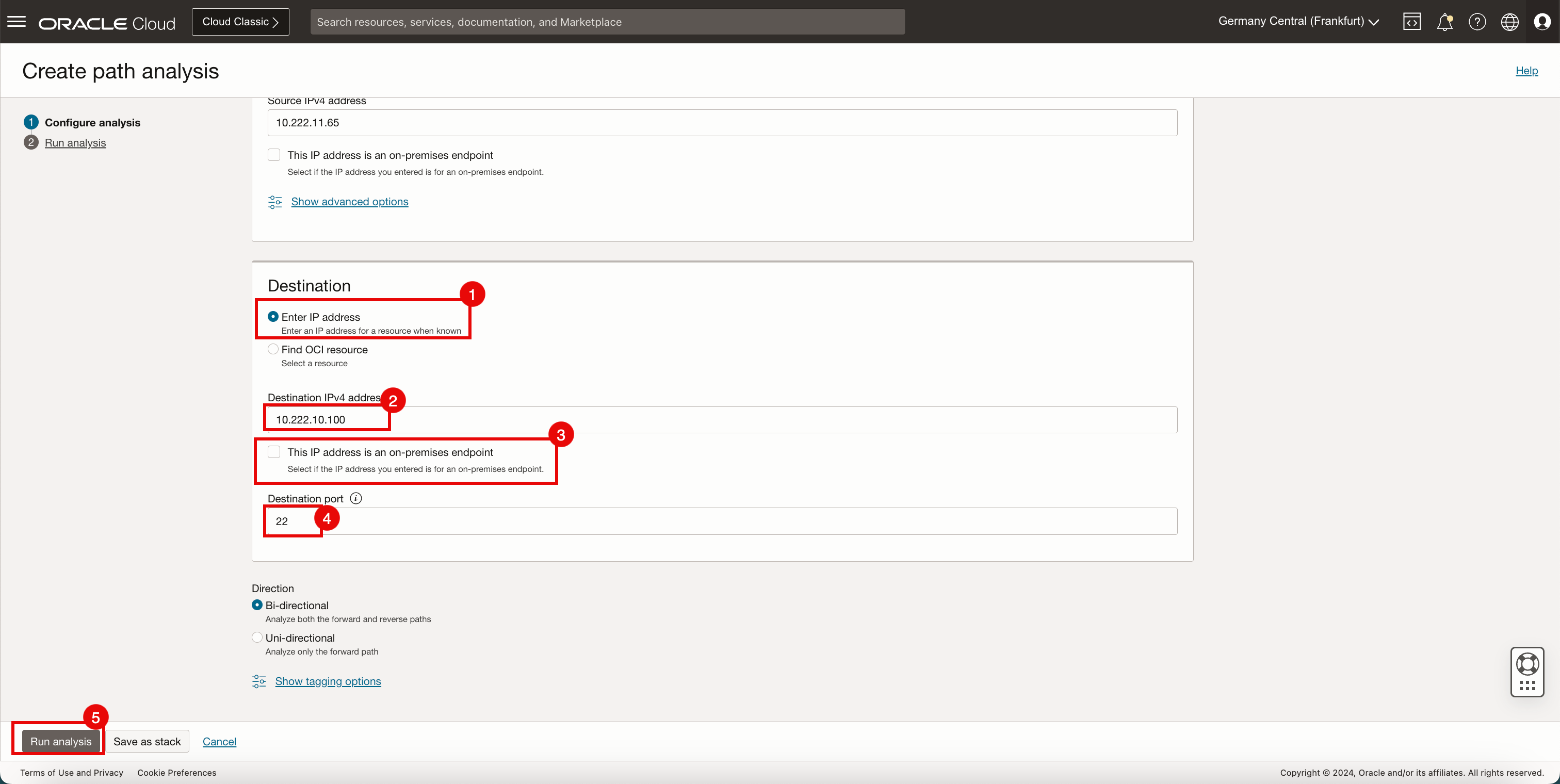

  1. Destino: Selecione Informar endereço IP.
  2. Endereço IPv4 de destino: Informe o endereço IPv4 de destino.
  3. Selecione O endereço IP é um ponto final on-premises.
  4. Porta de Destino: Informe a porta de destino.
  5. Clique em Executar análise.

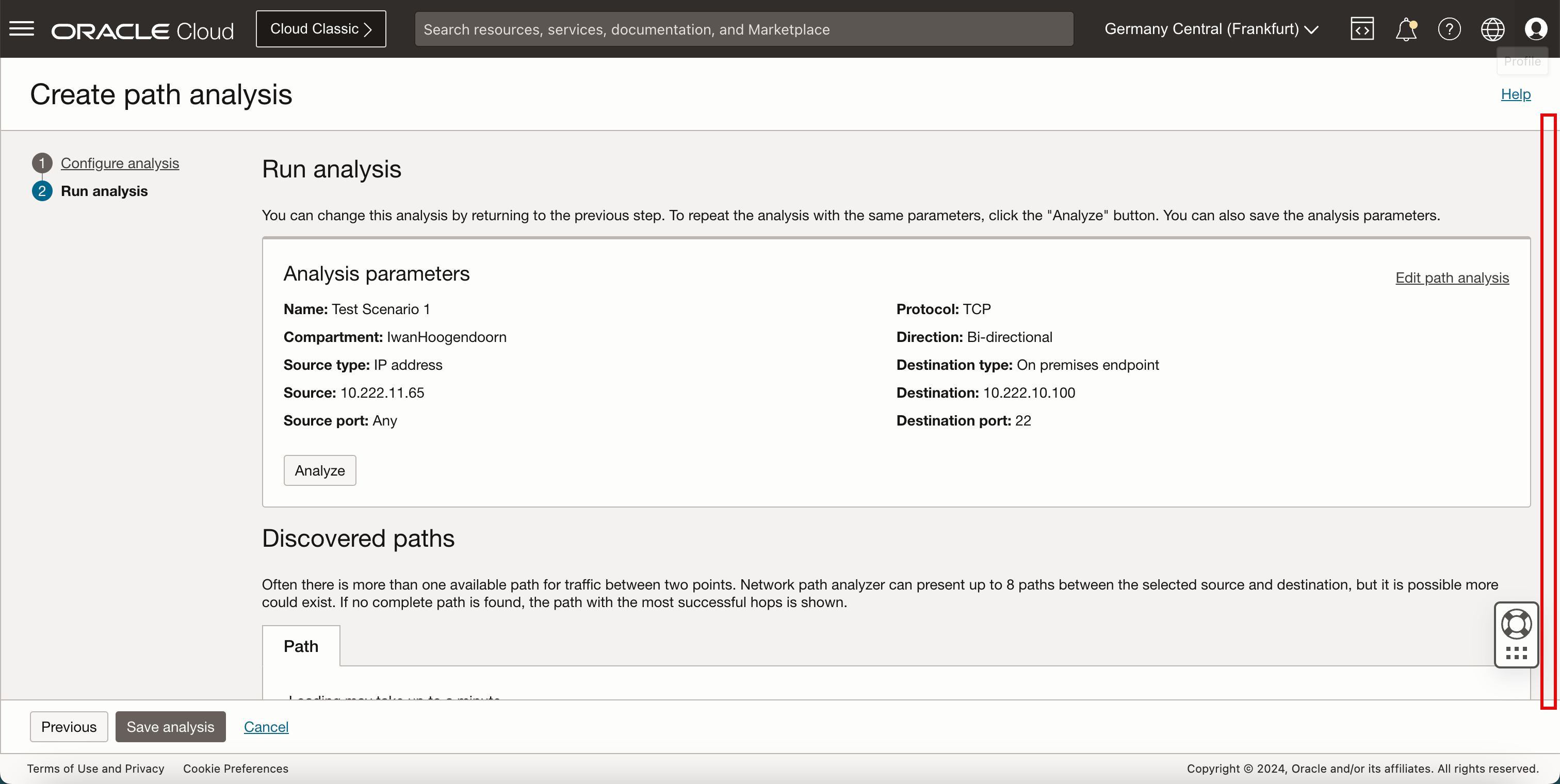

• Rolar para Baixo.

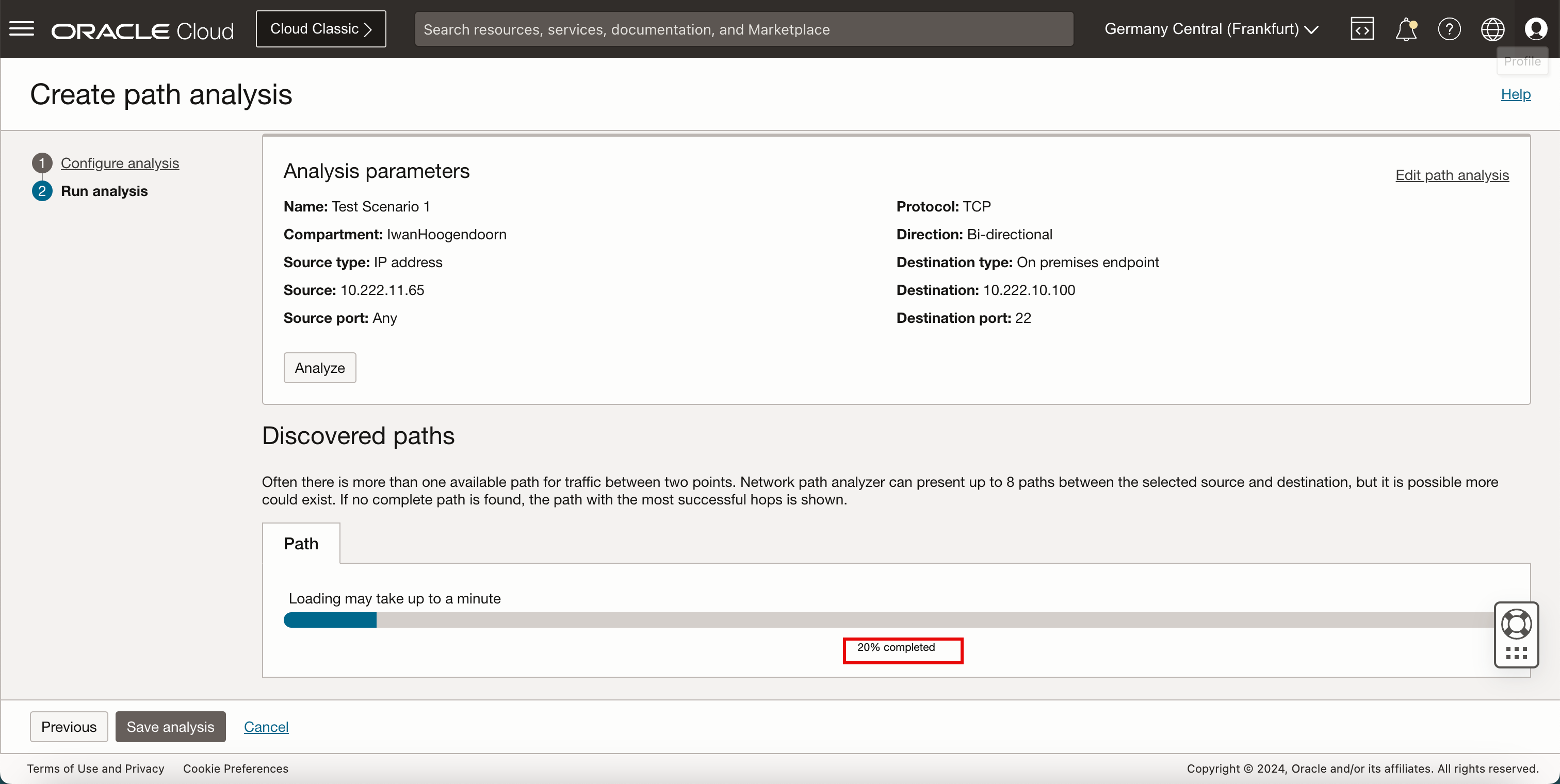

• Observe que a análise foi iniciada e levará alguns minutos para ser concluída.



Testar e Salvar a Análise de Caminho

• Na página Executar análise, salve a análise configurada.

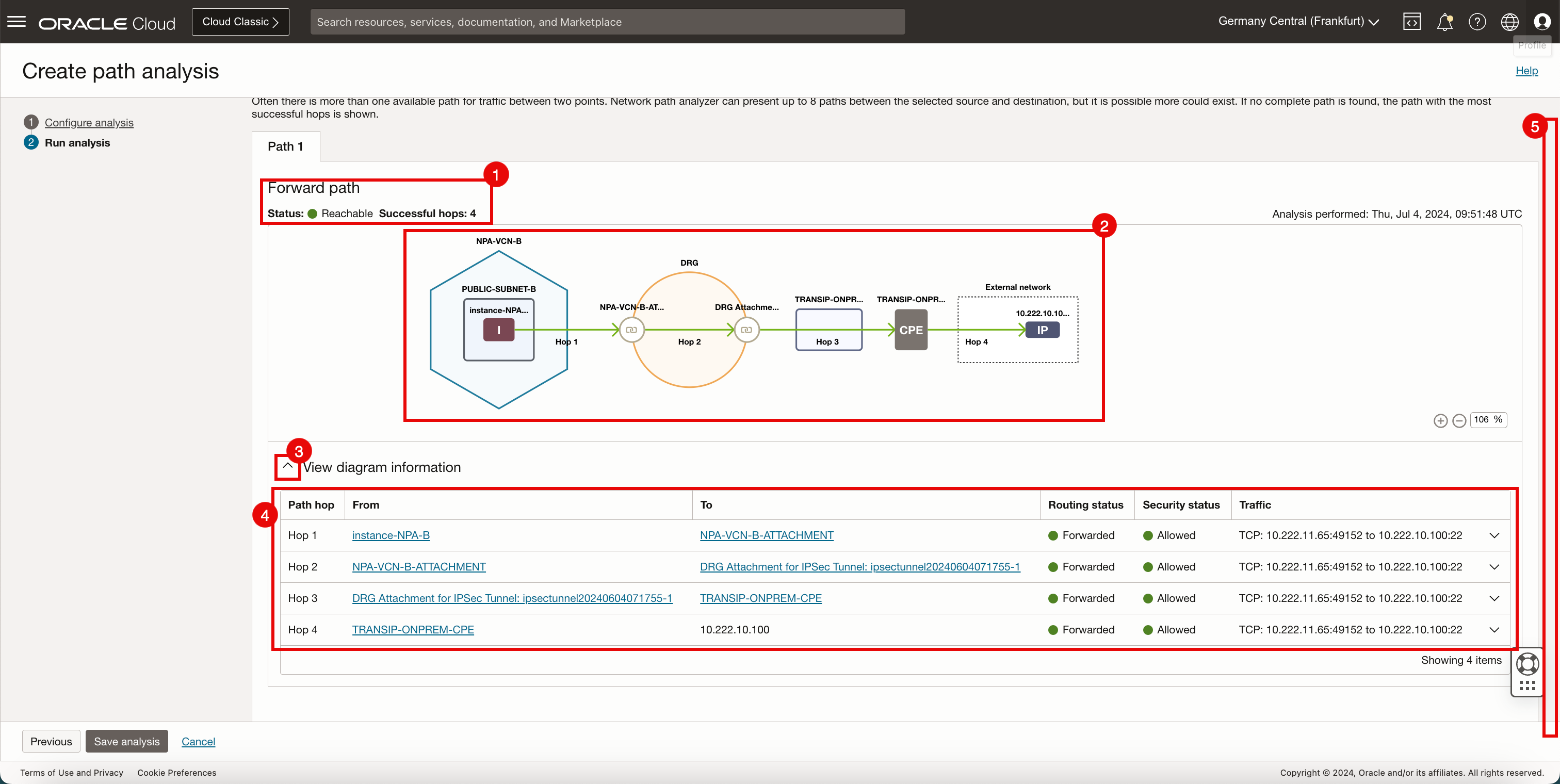

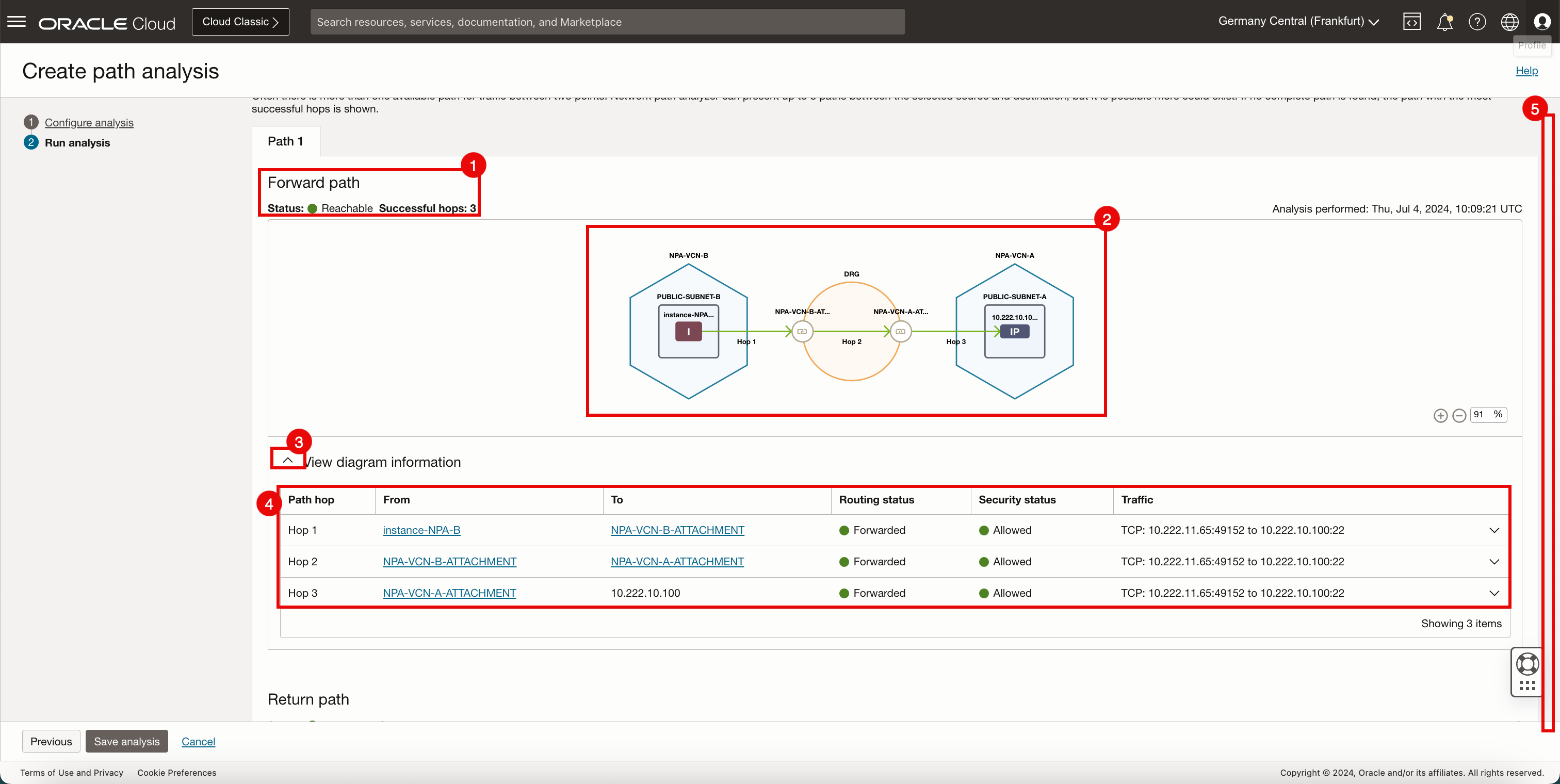

  1. Observe que o status do Caminho a Termo é Acessável e o número de saltos é 4.
  2. Observe o caminho de roteamento visual que o pacote tomou da origem para o destino.
  3. Clique na seta (^) para expandir.
  4. Você pode ver as informações do diagrama.
  5. Rolar para Baixo.

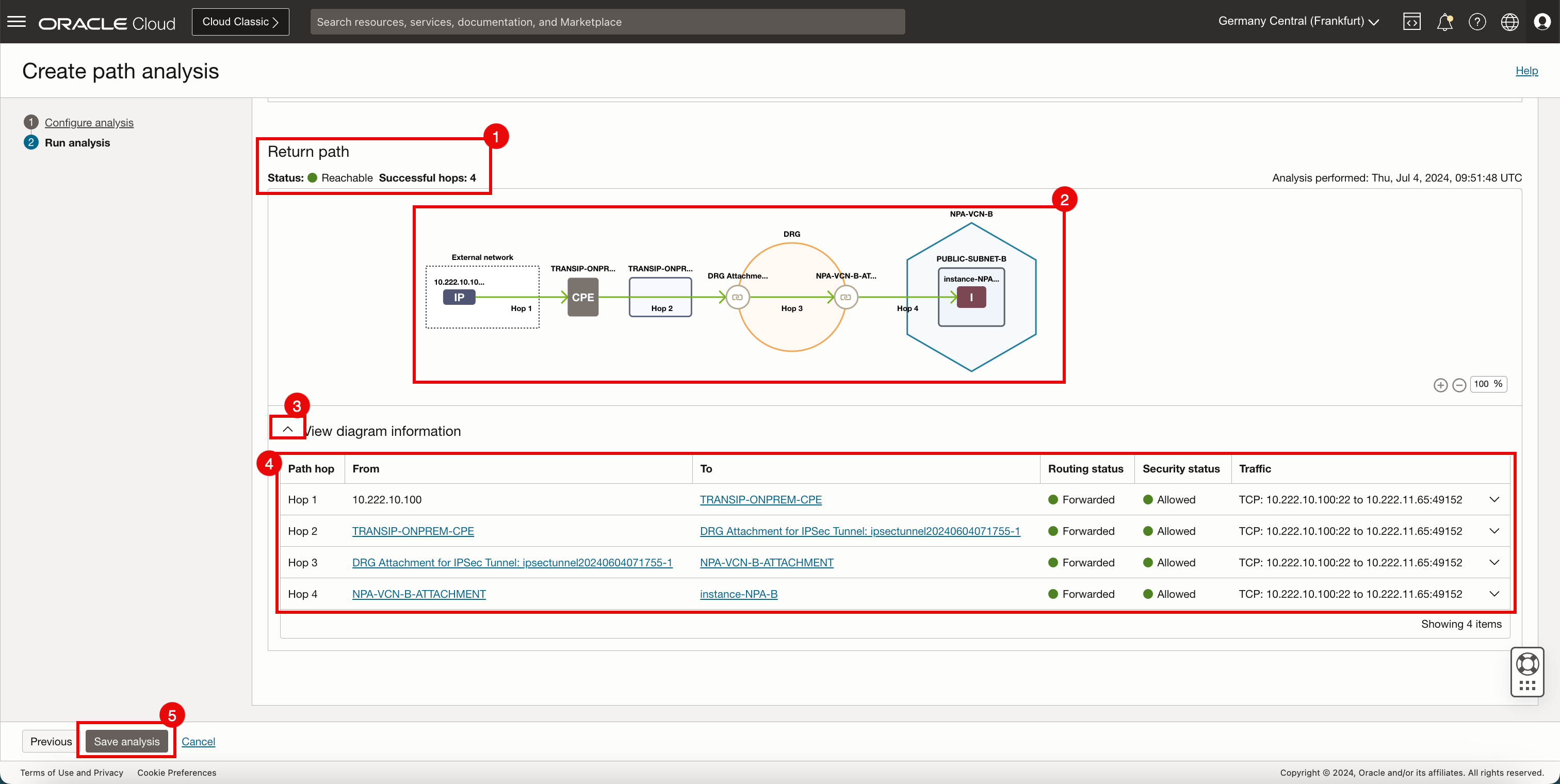

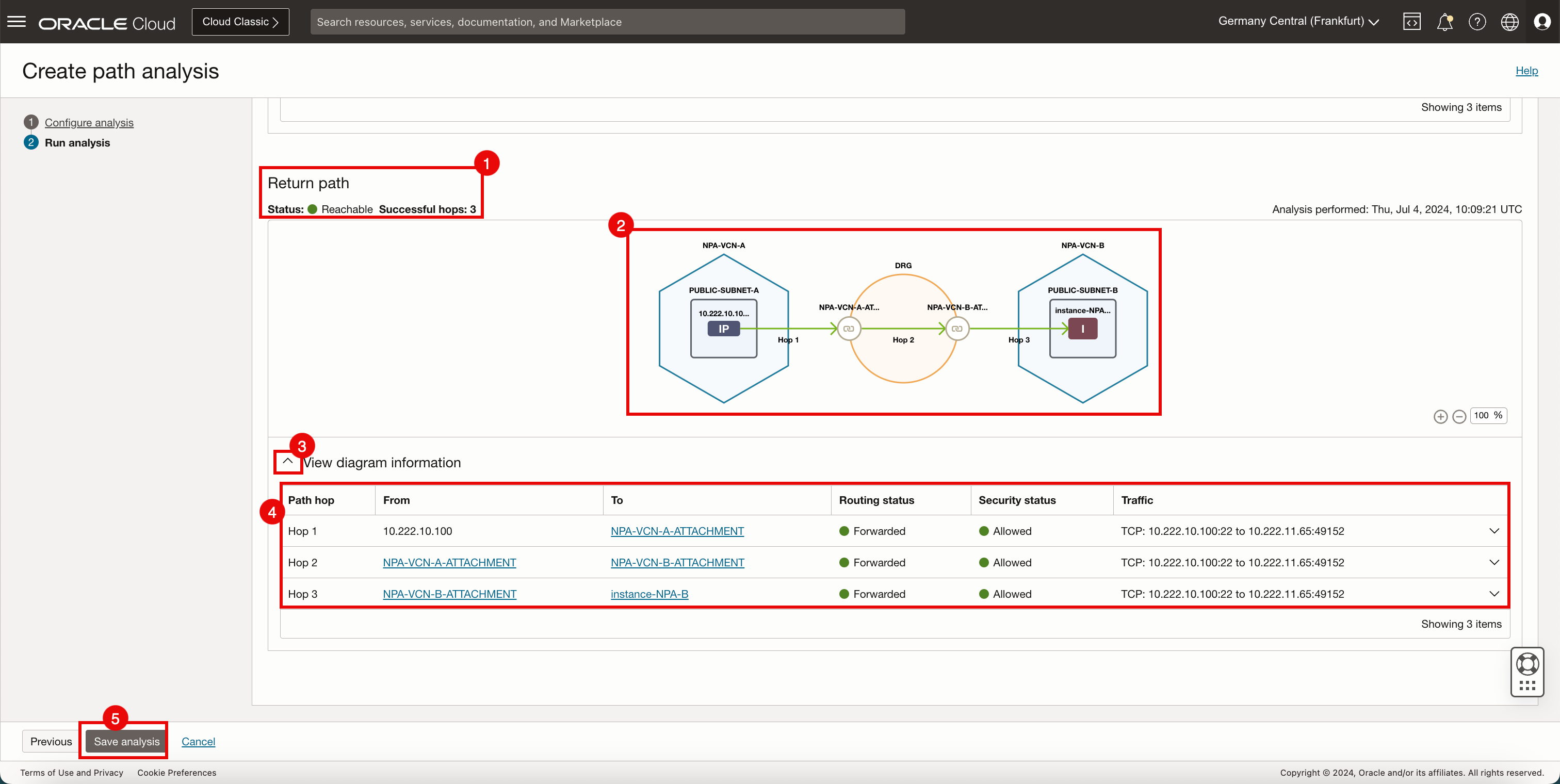

  1. Observe que o status do Caminho de retorno é Acessável e o número de hops é 4.
  2. Observe o caminho de roteamento visual que o pacote tomou da origem para o destino.
  3. Clique na seta (^) para expandir.
  4. Você pode ver as informações do diagrama.
  5. Clique em Salvar análise.



Este teste foi aprovado porque há uma rede com 10.222.10.0/24 na tabela de roteamento e o OCI Network Path Analyzer está verificando a rede local.

Cenário de Teste 2

O segundo cenário de teste usará os seguintes parâmetros de análise de caminho:

	Geográfica	Endereço IP	Definição de endereço IP no local	Porta
Origem	OCI	10.222.11.65	Desmarcada	N/A
Destino	NO LOCAL	10.222.10.100	Desmarcado	22

Observação: NPA-VCN-A, que tem uma sub-rede sobreposta com ON-PREM, não faz parte da arquitetura de roteamento.

Criar Análise de Caminho

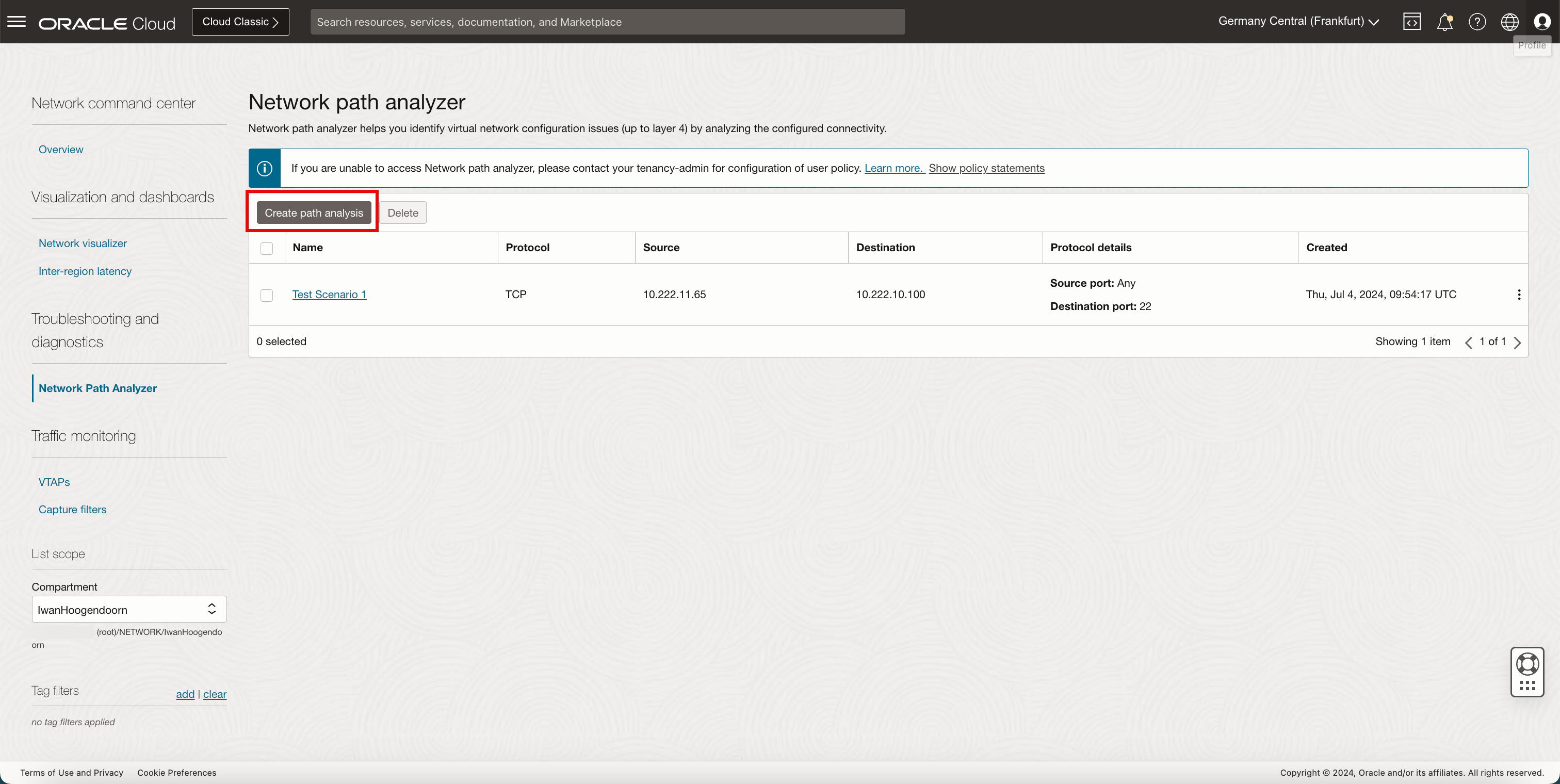

• Clique em Criar análise de caminho.

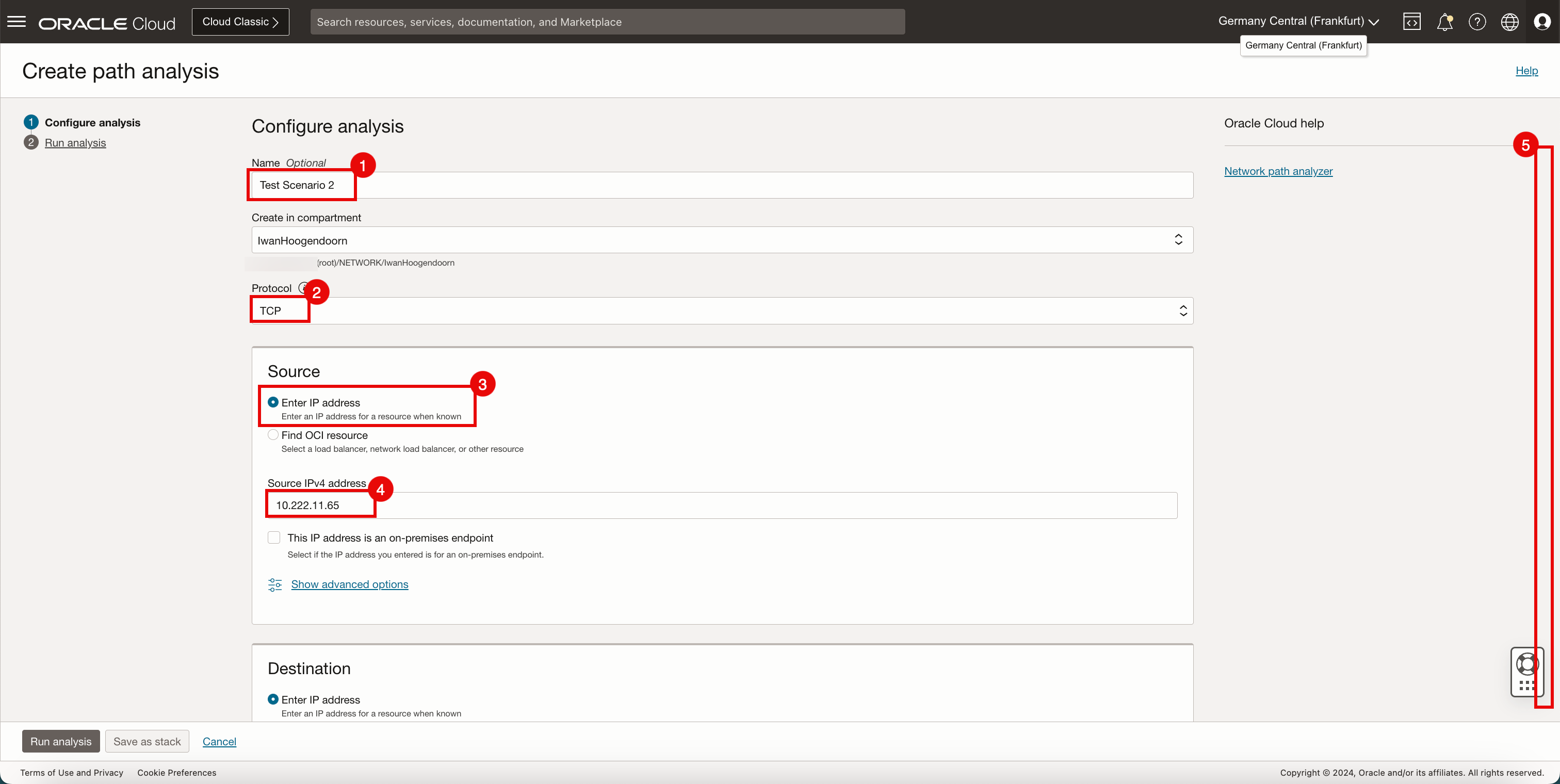

• Na página Configurar análise, especifique as informações a seguir.

  1. Nome: Digite o nome.
  2. Protocolo: Selecione TCP.
  3. Origem: Selecione Informar endereço IP.
  4. Endereço IPv4 de origem: Informe o endereço IPv4 de origem.
  5. Rolar para Baixo.



  1. Destino: Selecione Informar endereço IP.
  2. Endereço IPv4 de destino: Informe o endereço IPv4 de destino.
  3. Selecione O endereço IP é um ponto final on-premises.
  4. Porta de Destino: Informe a porta de destino.
  5. Clique em Executar análise.



• Observe que a análise foi iniciada e levará alguns minutos para ser concluída.



Testar e Salvar a Análise de Caminho

• Na página Executar análise, salve a análise configurada.

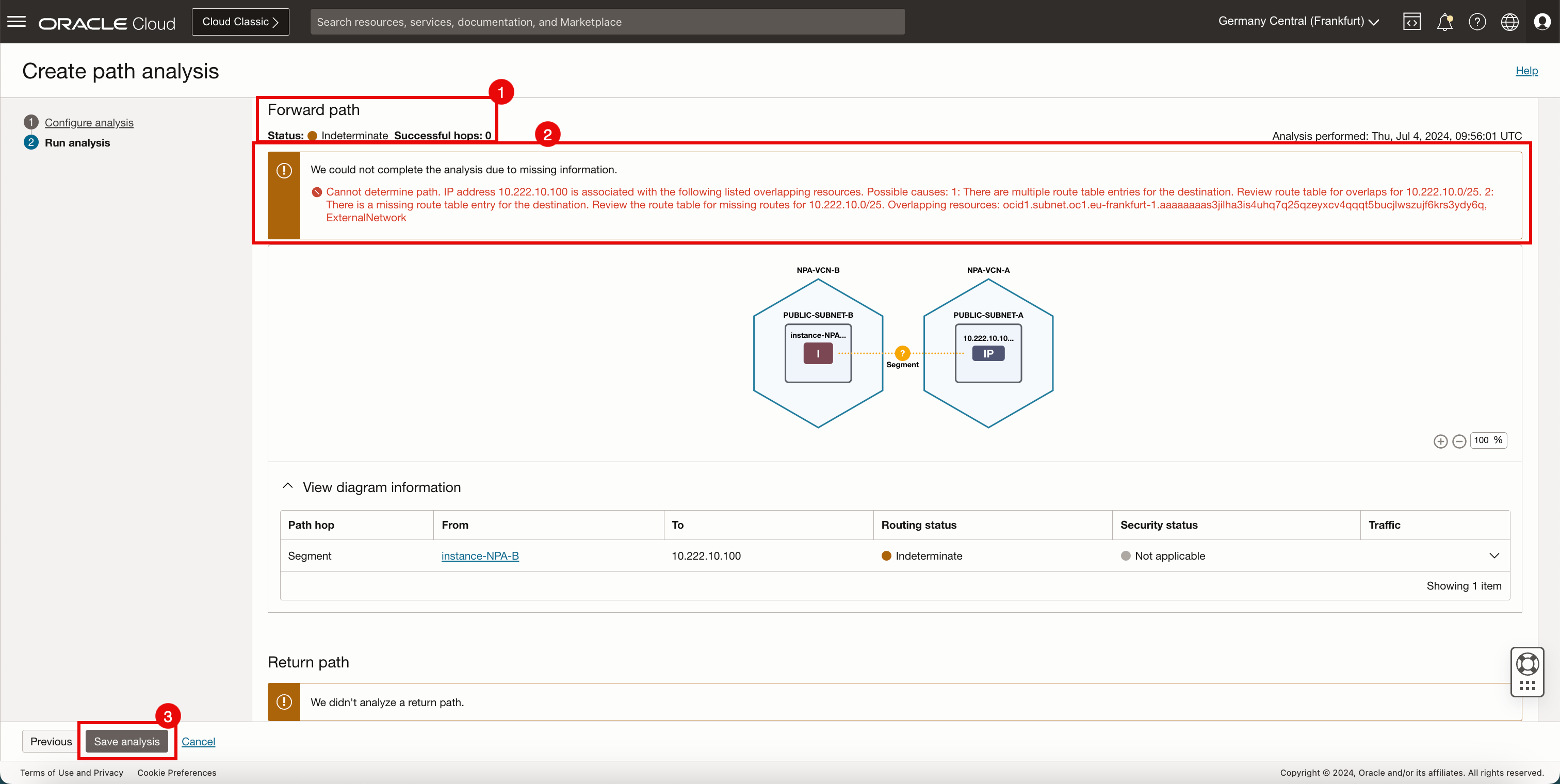

  1. Observe que o status do Caminho de encaminhamento é Indeterminado e o número de saltos é 0.

  2. Mensagem de erro de observação: Cannot determine path. IP address 10.222.10.100 is associated with the following listed overlapping resources.

     Possíveis causas:

     • Há várias entradas da tabela de roteamento para o destino.
       • Verifique a tabela de roteamento para sobreposições de 10.222.10.0/25.
     • Está faltando uma entrada da tabela de roteamento para o destino.
       • Verifique se há rotas ausentes na tabela de roteamento para 10.222.10.0/25.
       • Recursos sobrepostos: ocid1.subnet.oc1.eu-frankfurt-1.aaaaaaaas3jilha3xxxxxxxxxxxxxxxxxxxjlwszujf6krs3ydy6q, ExternalNetwork.

  3. Clique em Salvar análise.



Este teste falhou porque não há rede com 10.222.10.0/24 nas tabelas de roteamento, e o OCI Network Path Analyzer não está verificando a rede local.

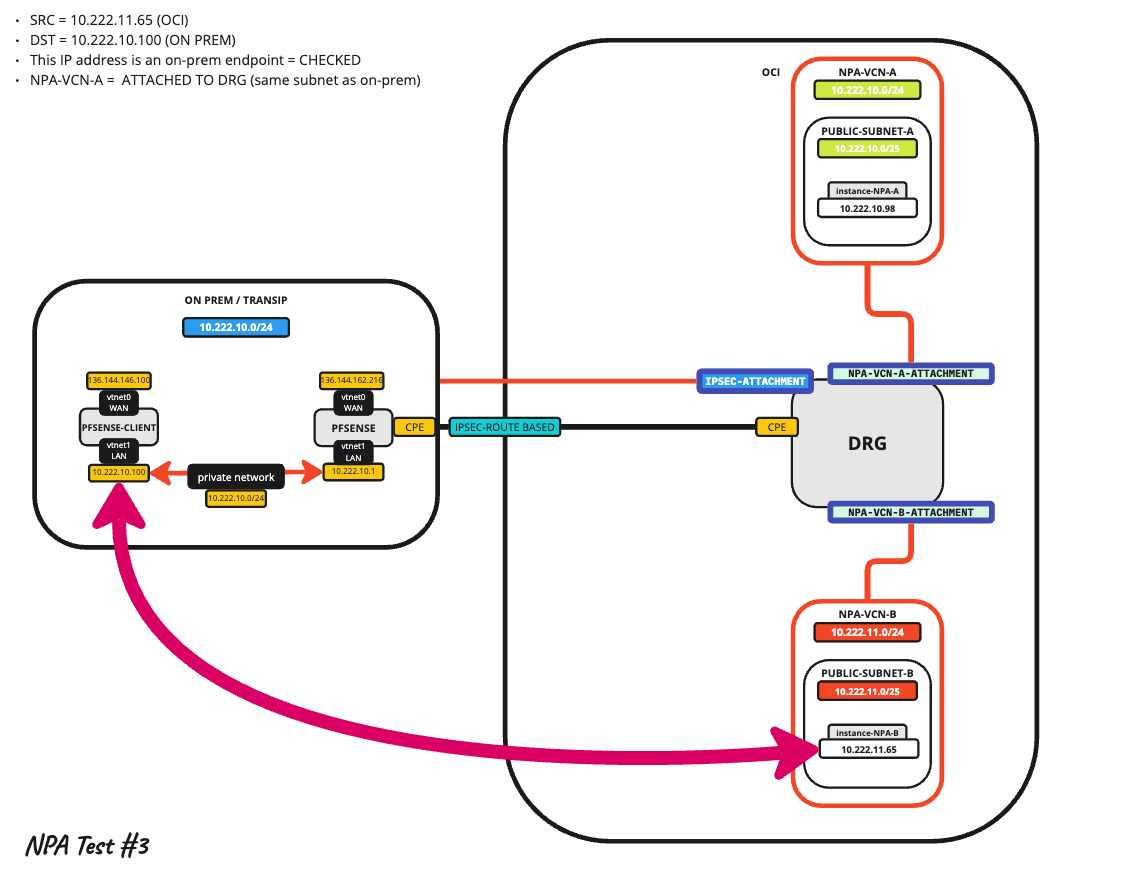

Cenário de Teste 3

O terceiro cenário de teste usará os seguintes parâmetros de análise de caminho:

	Geográfica	Endereço IP	Definição de endereço IP no local	Porta
Origem	OCI	10.222.11.65	Desmarcado	N/A
Destino	NO LOCAL	10.222.10.100	Marcada	22

Observação: NPA-VCN-A, que tem uma sub-rede sobreposta com ON-PREM, faz parte da arquitetura de roteamento.

Anexe o NPA-VCN-A

• Anexe o NPA-VCN-A ao Gateway de Roteamento Dinâmico (DRG).

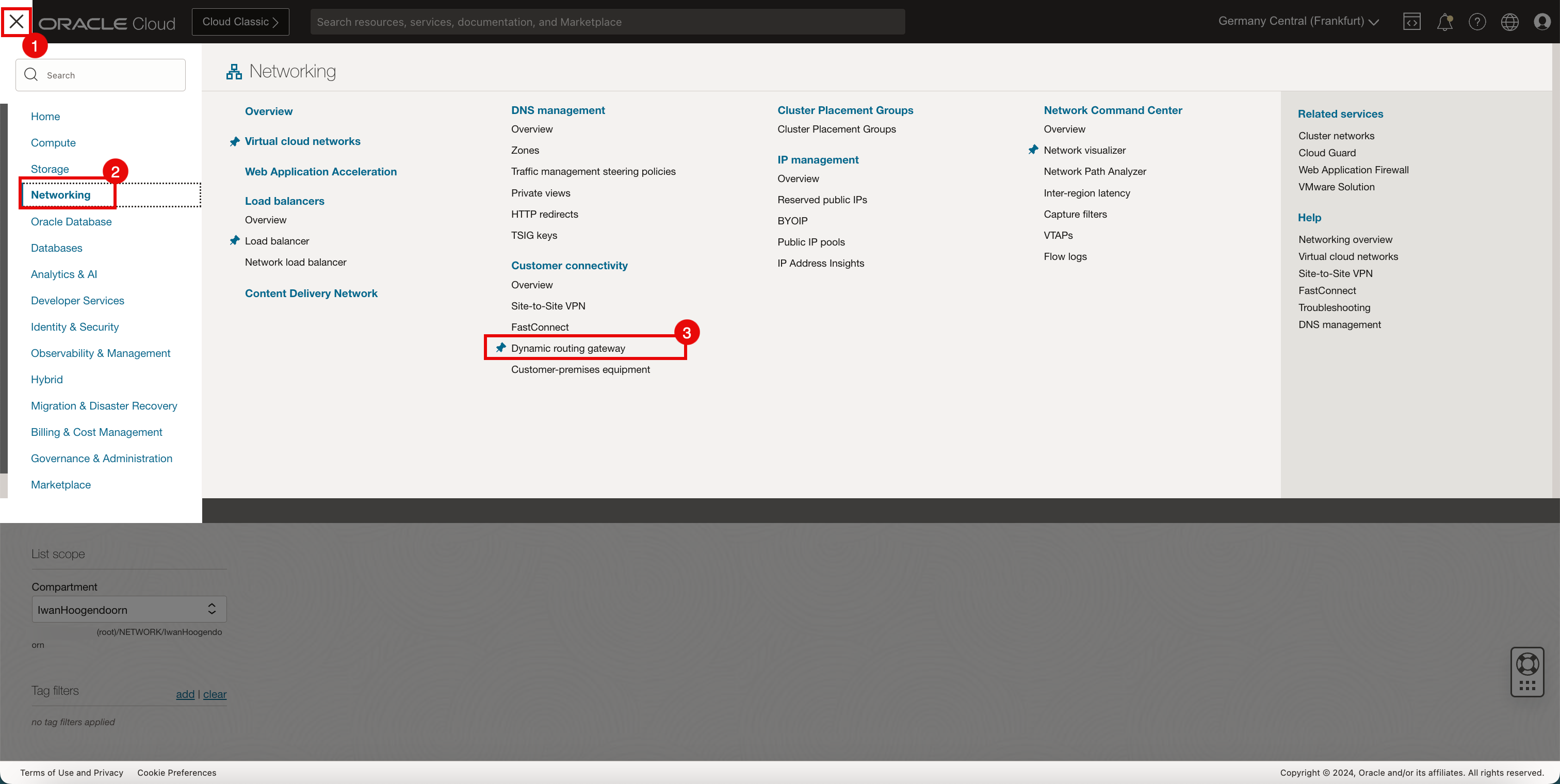

  1. Clique no menu de hambúrguer (≡) no canto superior esquerdo.
  2. Clique em Rede.
  3. Clique em Dynamic Routing Gateway.

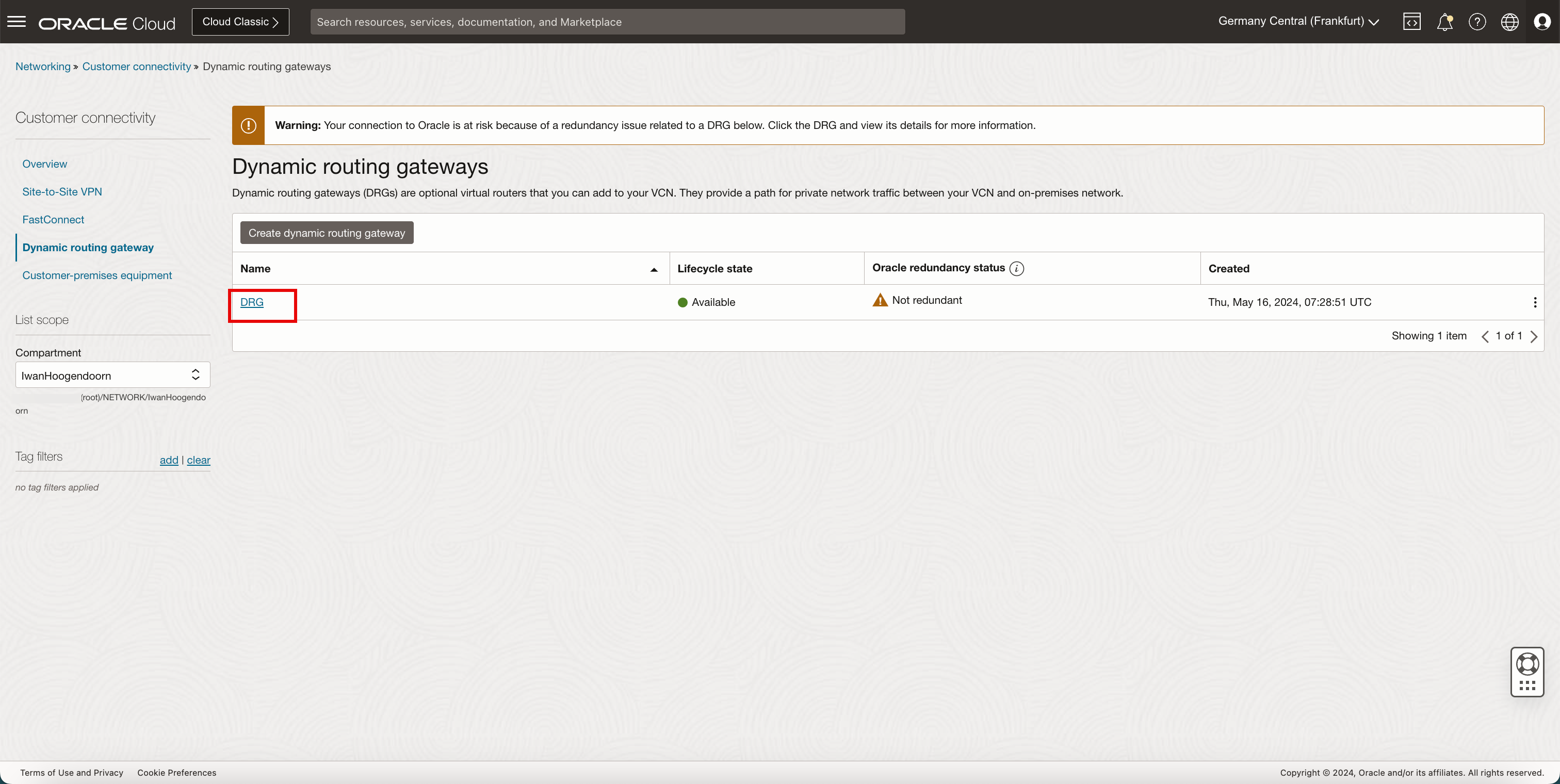

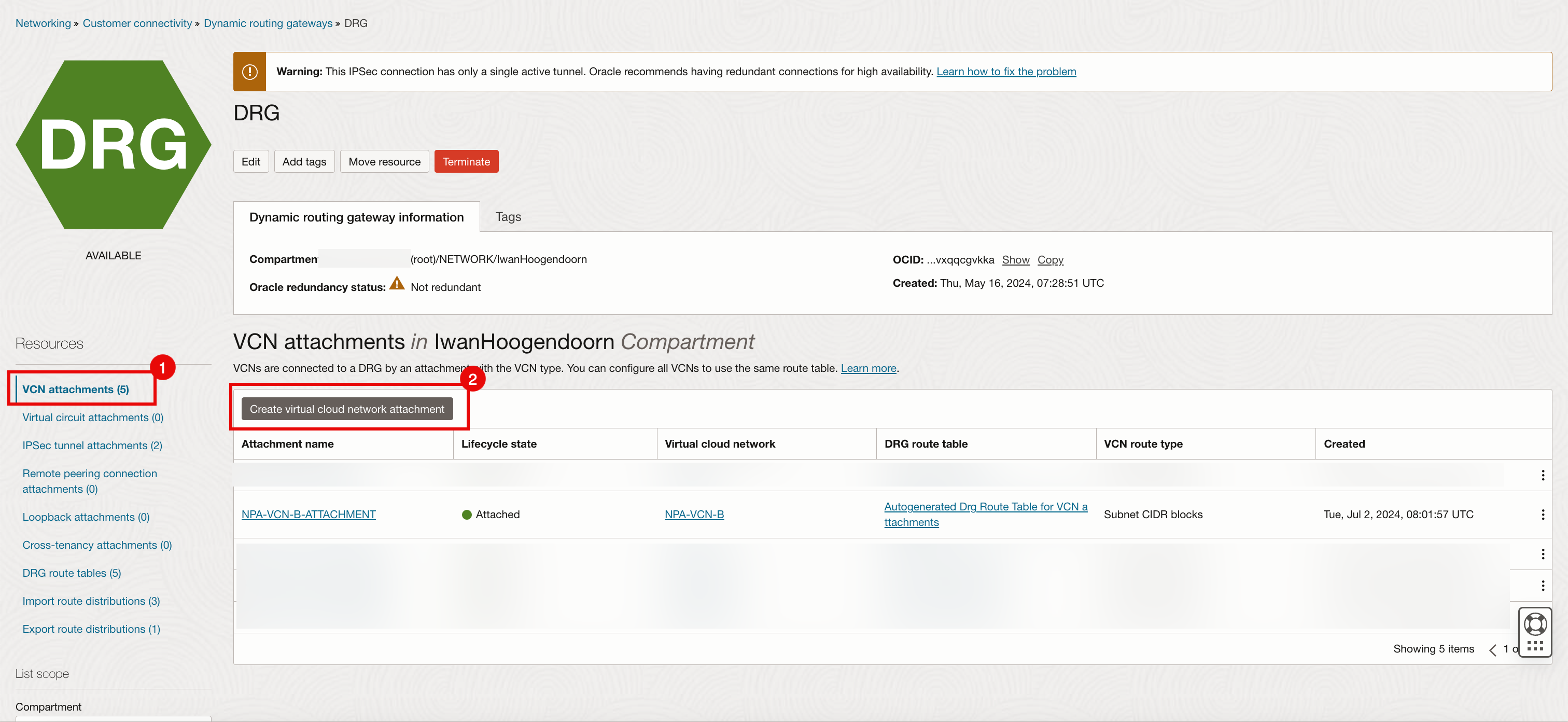

• Clique no DRG.

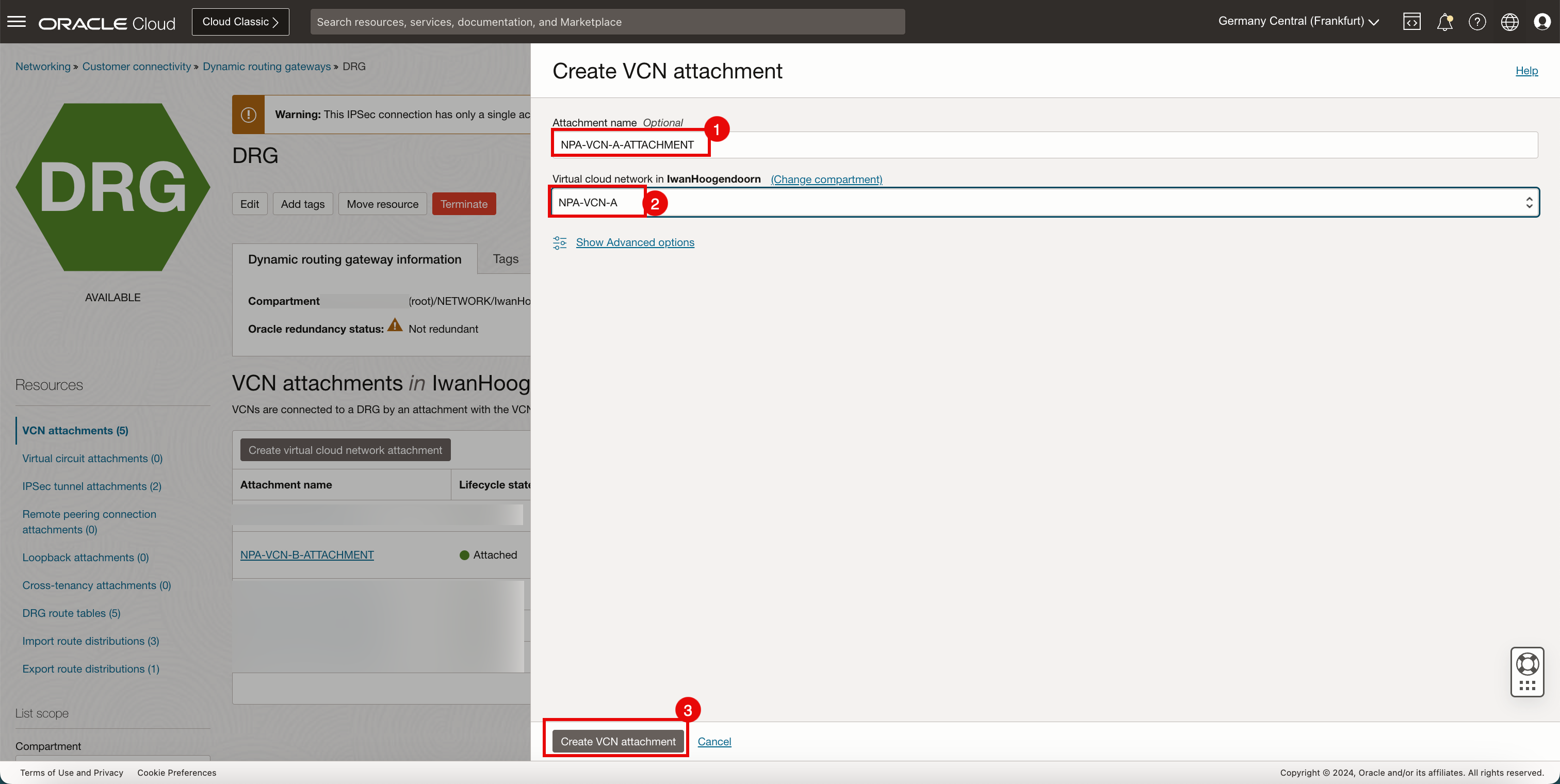

  1. Clique em Anexos da VCN.
  2. Clique em Criar anexo de rede virtual na nuvem.



  1. Informe um Nome do Anexo.
  2. Selecione NPA-VCN-A VCN.
  3. Clique em Criar anexo de VCN.

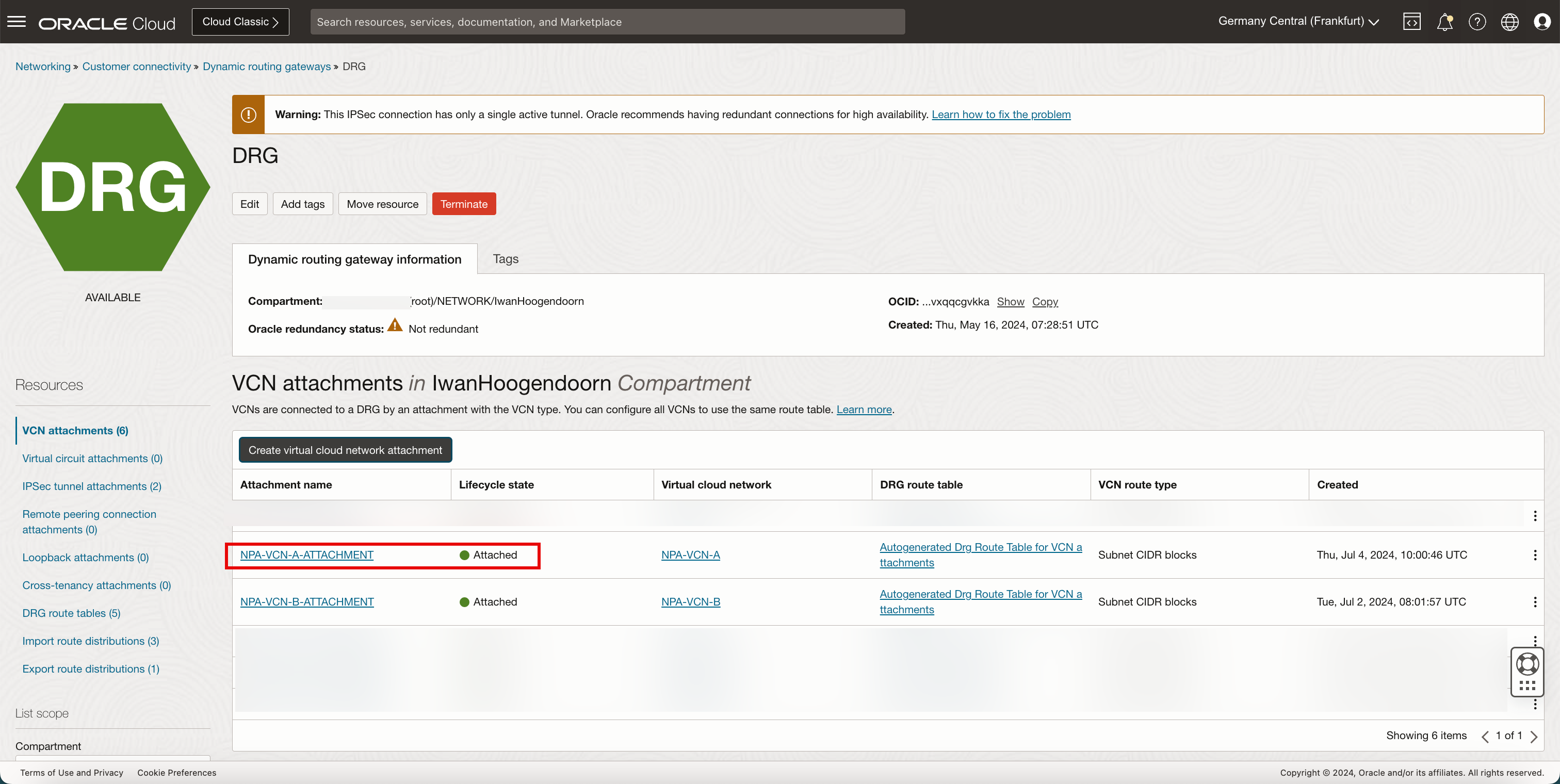

• Observe que a VCN NPA-VCN-A agora está anexada.



Criar Análise de Caminho

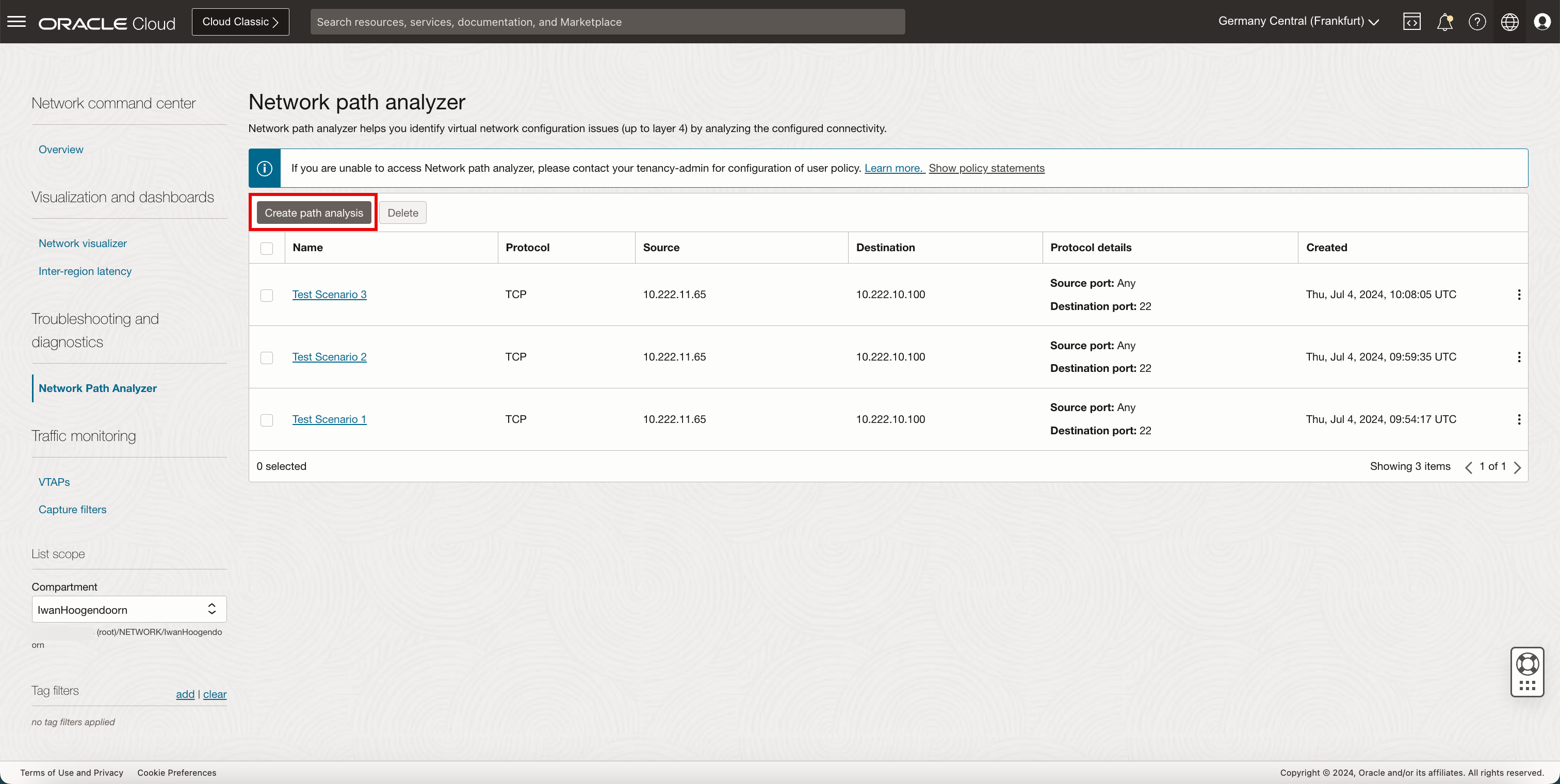

• Clique em Criar análise de caminho.

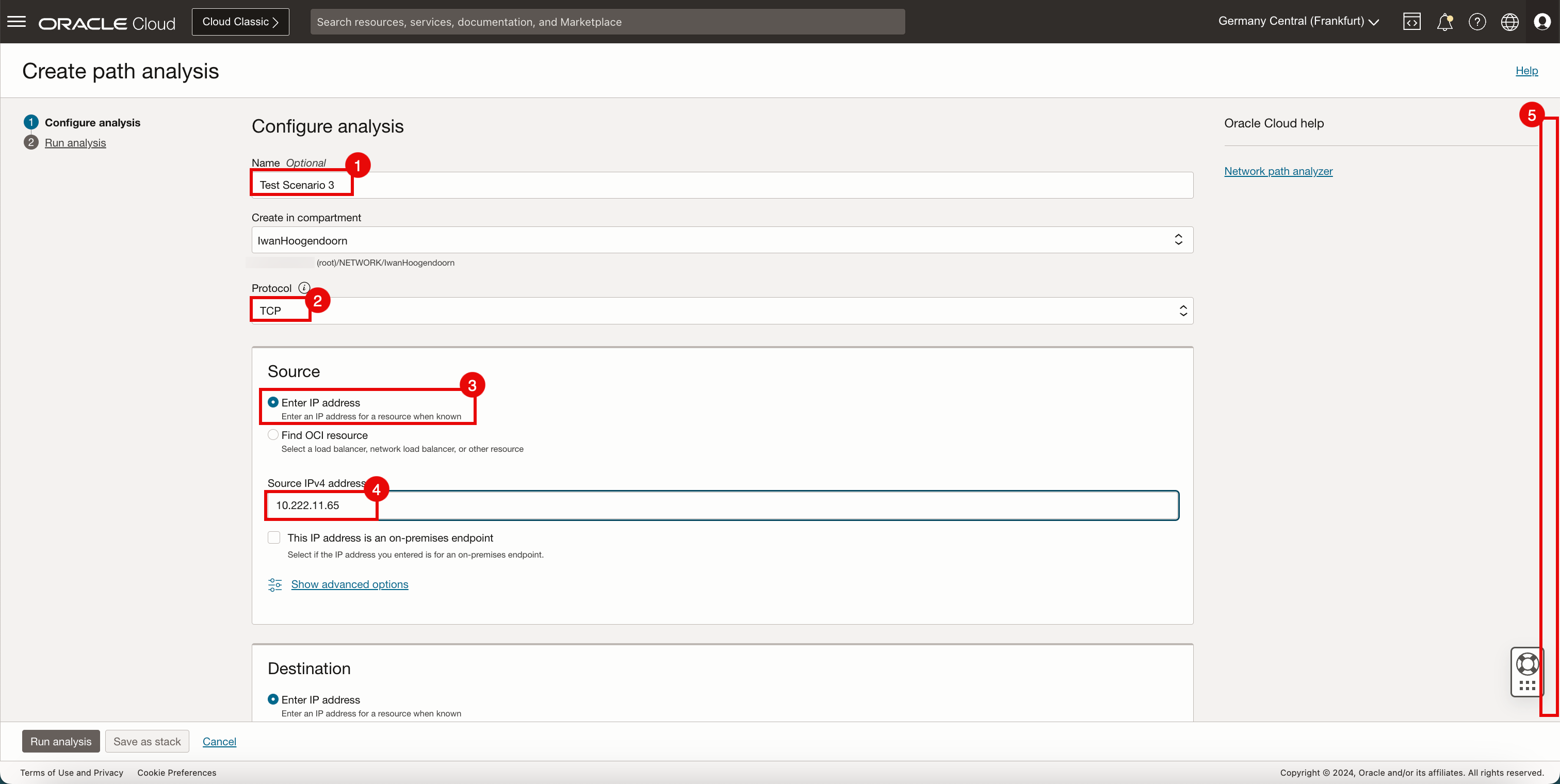

  1. Nome: Digite o nome.
  2. Protocolo: Selecione TCP.
  3. Origem: Selecione Informar endereço IP.
  4. Endereço IPv4 de origem: Informe o endereço IPv4 de origem.
  5. Rolar para Baixo.



  1. Destino: Selecione Informar endereço IP.
  2. Endereço IPv4 de destino: Informe o endereço IPv4 de destino.
  3. Selecione O endereço IP é um ponto final on-premises.
  4. Porta de Destino: Informe a porta de destino.
  5. Clique em Executar análise.



• Observe que a análise foi iniciada e levará alguns minutos para ser concluída.



Testar e Salvar a Análise de Caminho

• Na página Executar análise, salve a análise configurada.

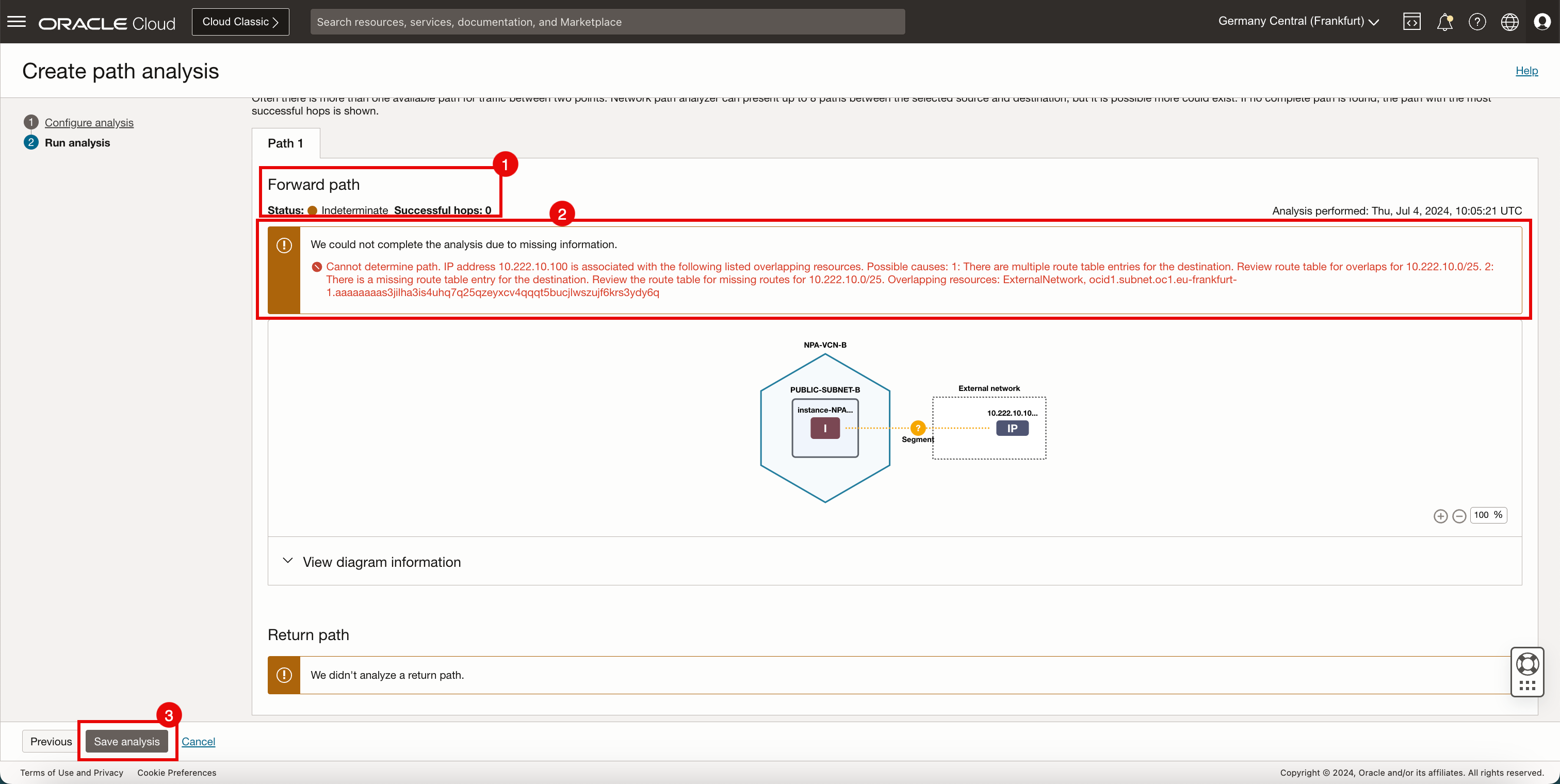

  1. Observe que o status do Caminho de encaminhamento é Indeterminado e o número de saltos é 0.

  2. Mensagem de erro de observação: Cannot determine path. IP address 10.222.10.100 is associated with the following listed overlapping resources.

     Possíveis causas:

     • Há várias entradas da tabela de roteamento para o destino.
       • Verifique a tabela de roteamento para sobreposições de 10.222.10.0/25.
     • Está faltando uma entrada da tabela de roteamento para o destino.
       • Verifique se há rotas ausentes na tabela de roteamento para 10.222.10.0/25.
       • Recursos sobrepostos: ExternalNetwork, ocid1.subnet.oc1.eu-frankfurt-1.aaaaaaaas3jilha3xxxxxxxxxxxxxxxxxxxjlwszujf6krs3ydy6q, ExternalNetwork.

  3. Clique em Salvar análise.



Este teste falhou devido à sobreposição de sub-redes entre ON-PREM e NPA-VCN-A. O OCI Network Path Analyzer detectou dois caminhos para a rede 10.222.10.0/24 e não conseguiu determinar qual deles tomar, mesmo que estivesse verificando a rede local.

Cenário de Teste 4

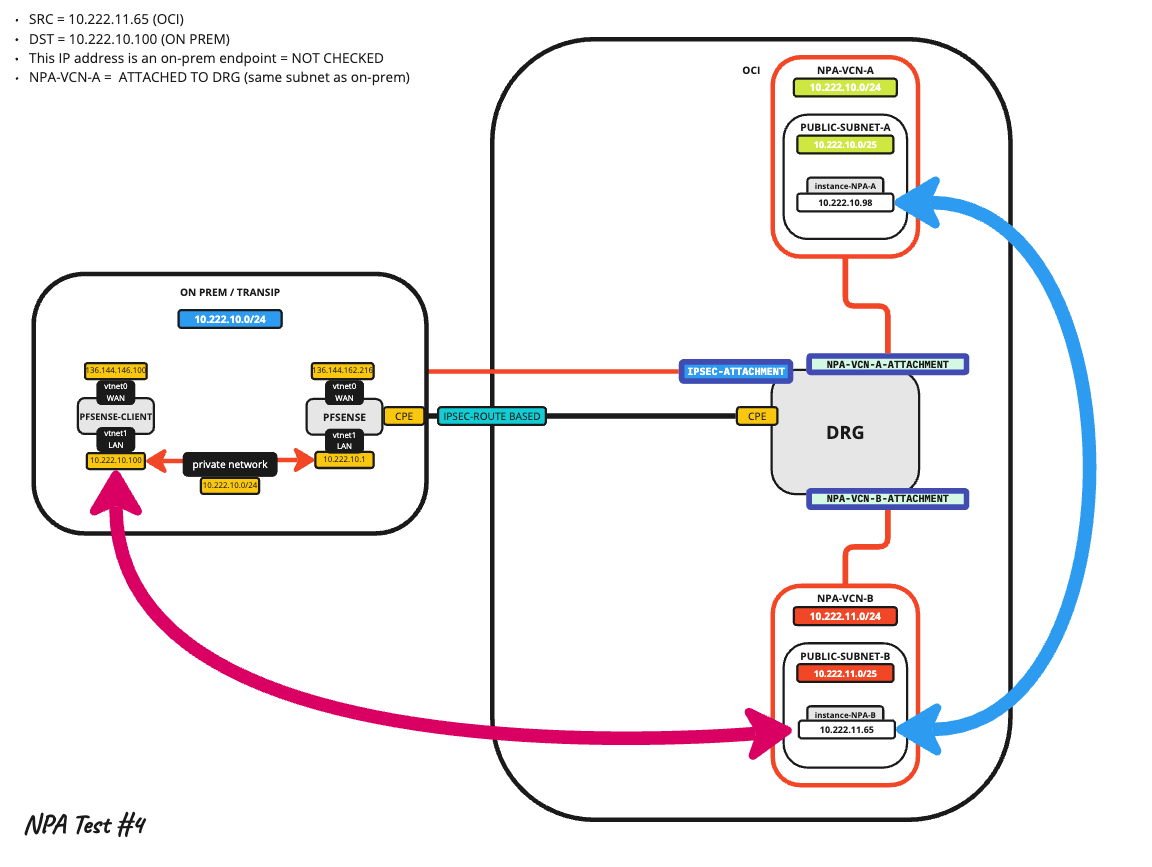

O quarto cenário de teste usará os seguintes parâmetros de análise de caminho:

	Geográfica	Endereço IP	Definição de endereço IP no local	Porta
Origem	OCI	10.222.11.65	Desmarcado	N/A
Destino	NO LOCAL	10.222.10.100	Desmarcado	22

Observação: NPA-VCN-A, que tem uma sub-rede sobreposta com ON-PREM, ainda faz parte da arquitetura de roteamento.

Criar Análise de Caminho

• Clique em Criar análise de caminho.



• Na página Configurar análise, especifique as informações a seguir.

  1. Nome: Digite o nome.
  2. Protocolo: Selecione TCP.
  3. Origem: Selecione Informar endereço IP.
  4. Endereço IPv4 de origem: Informe o endereço IPv4 de origem.
  5. Rolar para Baixo.



  1. Destino: Selecione Informar endereço IP.
  2. Endereço IPv4 de destino: Informe o endereço IPv4 de destino.
  3. Selecione O endereço IP é um ponto final on-premises.
  4. Porta de Destino: Informe a porta de destino.
  5. Clique em Executar análise.

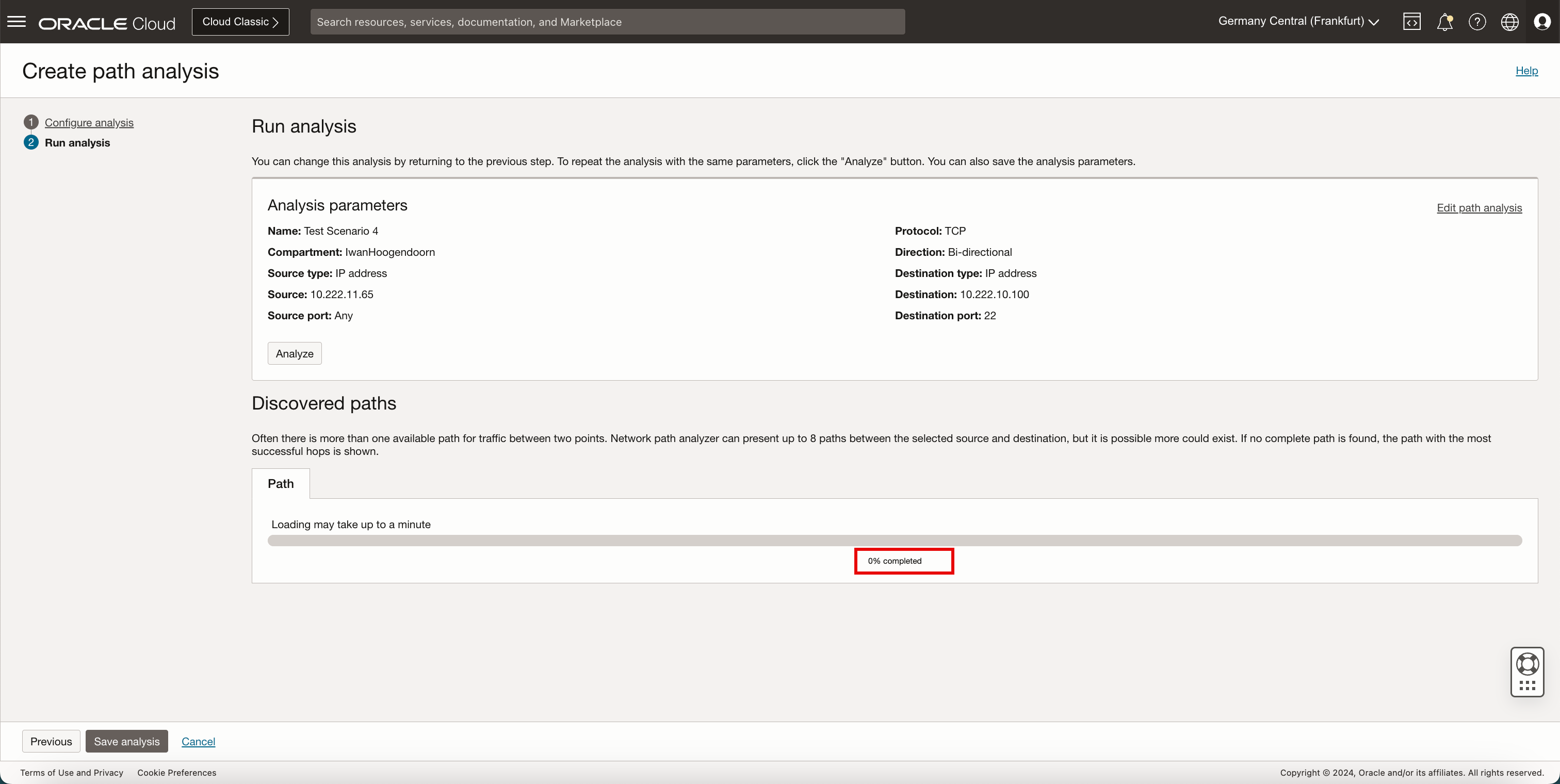

• Observe que a análise foi iniciada e levará alguns minutos para ser concluída.



Testar e Salvar a Análise de Caminho

• Na página Executar análise, salve a análise configurada.

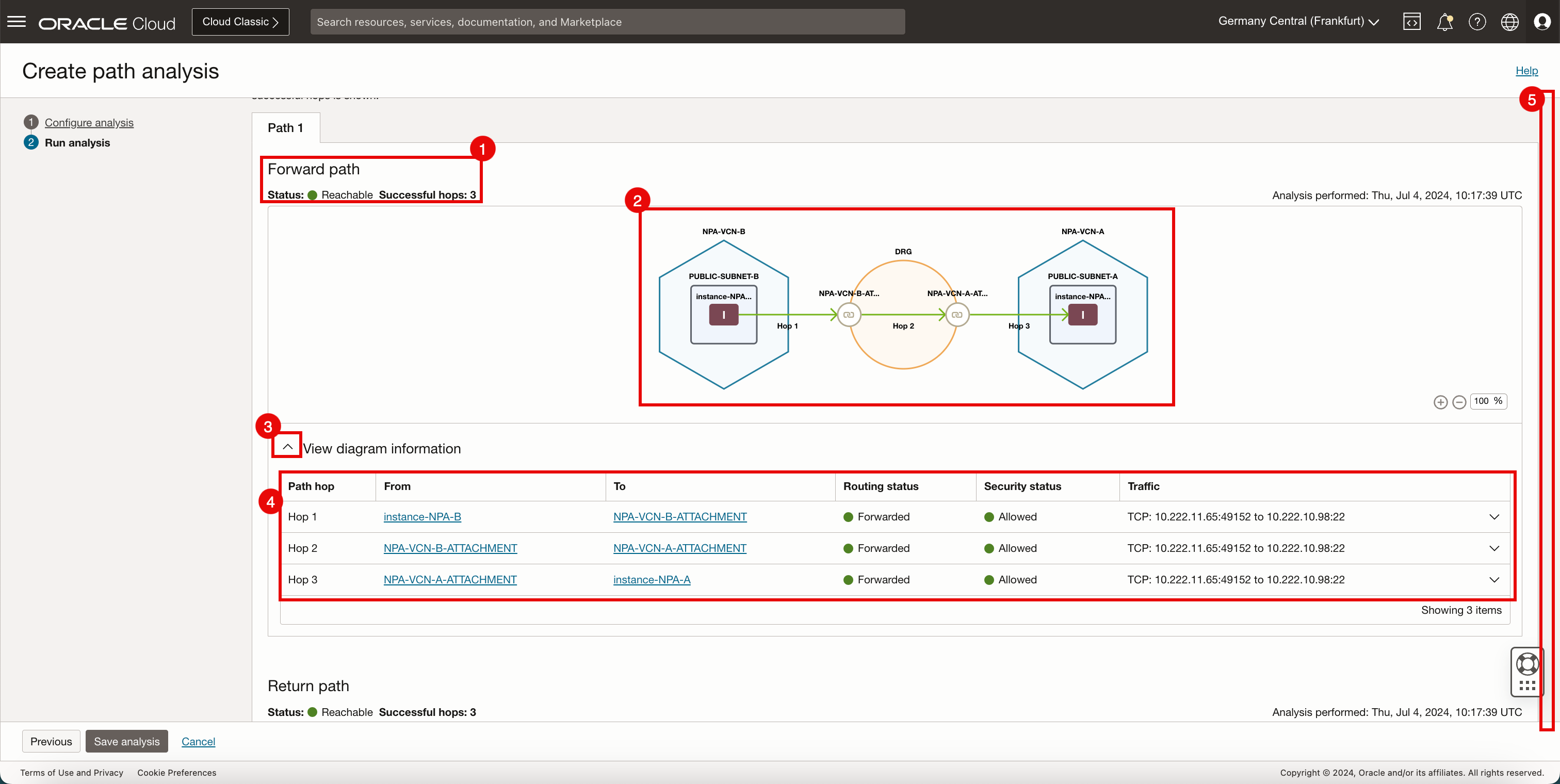

  1. Observe que o status do Caminho a Termo é Acessável e o número de saltos é 3.
  2. Observe o caminho de roteamento visual que o pacote levou da origem para o destino.
  3. Clique na seta (^) para expandir.
  4. Você pode ver as informações do diagrama.
  5. Rolar para Baixo.



  1. Observe que o status do Caminho de retorno é Acessável e o número de hops é 4.
  2. Observe o caminho de roteamento visual que o pacote levou da origem para o destino.
  3. Clique na seta (^) para expandir.
  4. Você pode ver as informações do diagrama.
  5. Clique em Salvar análise.



• Observe que especificamos o endereço IP que é ON-PREM (10.222.10.100), mas o caminho que o OCI Network Path Analyzer tomou é em direção à VCN NPA-VCN-A do OCI.



Este teste está sendo aprovado, apesar de especificar um endereço IP ON-PREM, mas porque o OCI Network Path Analyzer não está verificando a rede local e a mesma rede está disponível no OCI Network Path Analyzer marcará-a como uma passagem.

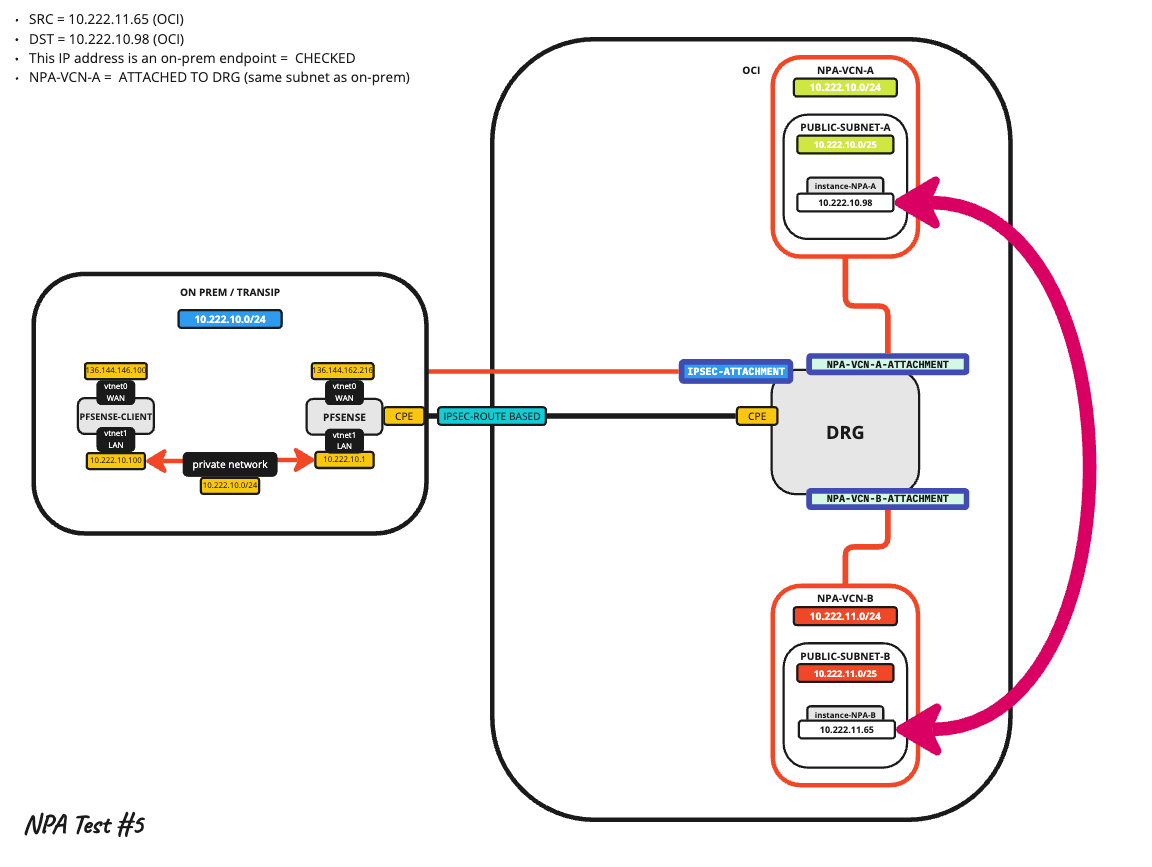

Cenário de Teste 5

O quinto cenário de teste usará os seguintes parâmetros de análise de caminho:

	Geográfica	Endereço IP	Definição de endereço IP no local	Porta
Origem	OCI	10.222.11.65	Desmarcado	N/A
Destino	OCI	10.222.10.98	Marcada	22

Observação:

• Usaremos a sub-rede do OCI (dentro da VCN NPA-VCN-A) como destino.
• NPA-VCN-A, que tem uma sub-rede sobreposta com ON-PREM, ainda faz parte da arquitetura de roteamento.

Criar Análise de Caminho

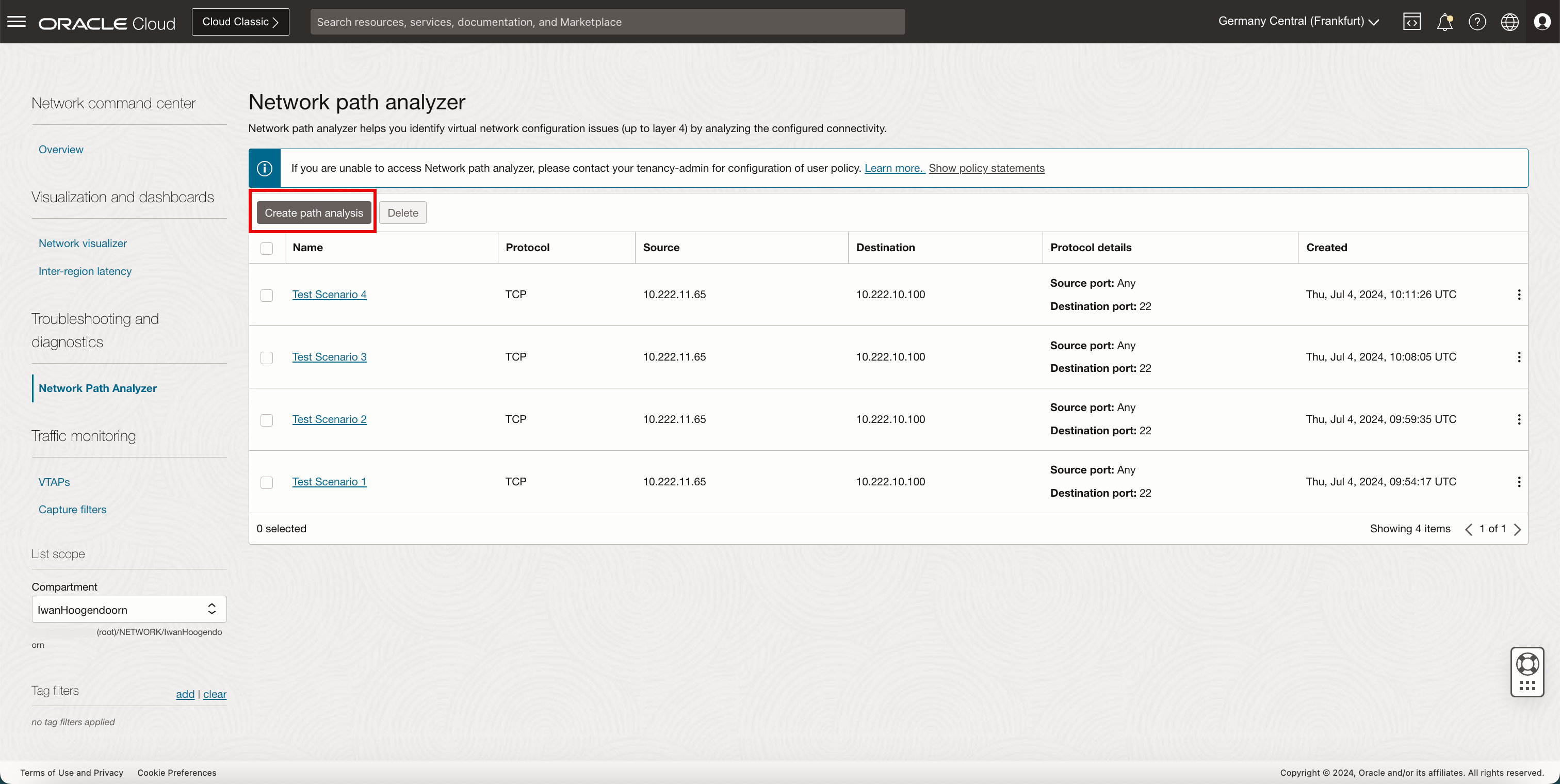

• Clique em Criar análise de caminho.

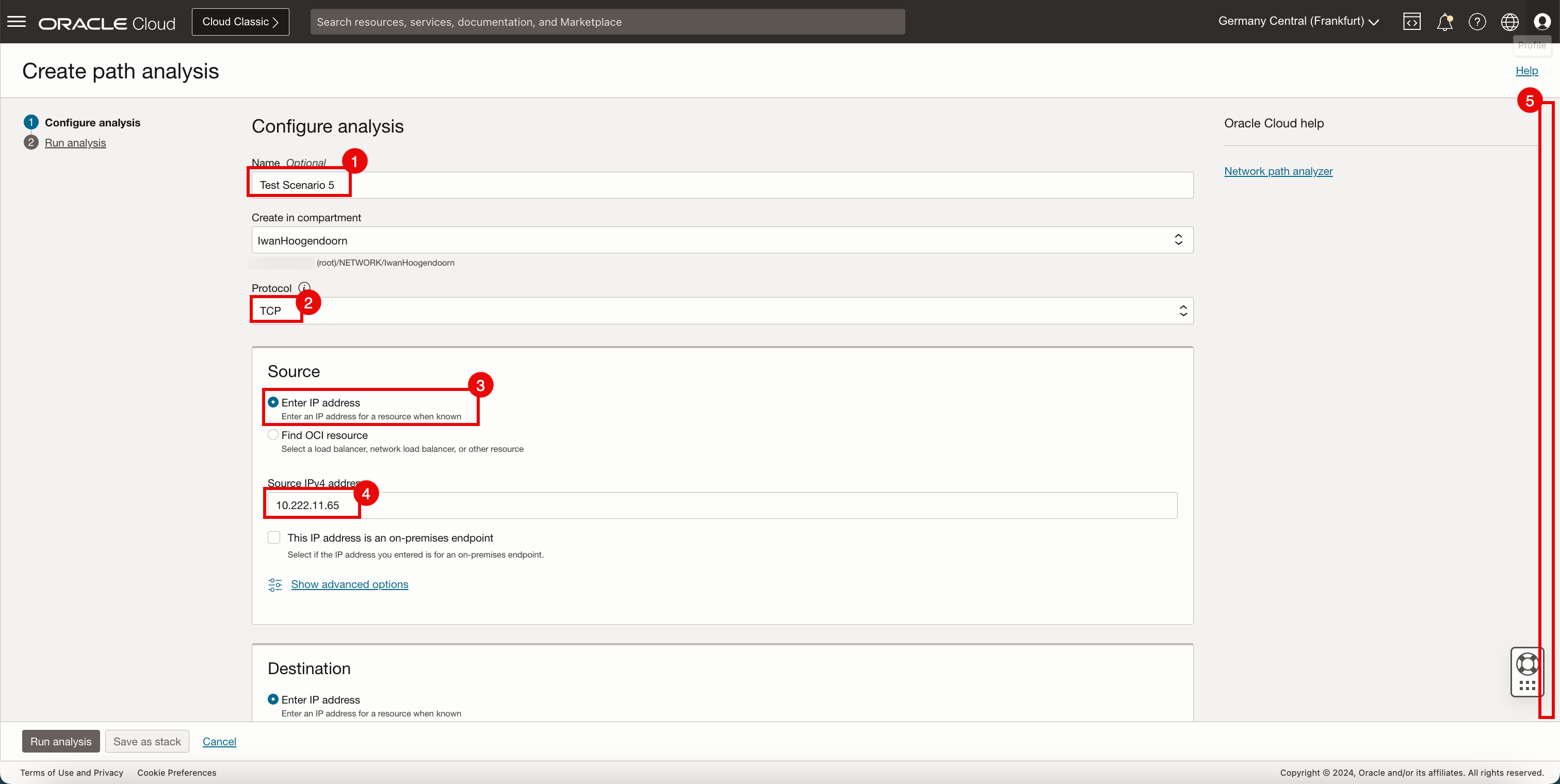

• Na página Configurar análise, especifique as informações a seguir.

  1. Nome: Digite o nome.
  2. Protocolo: Selecione TCP.
  3. Origem: Selecione Informar endereço IP.
  4. Endereço IPv4 de origem: Informe o endereço IPv4 de origem.
  5. Rolar para Baixo.



  1. Destino: Selecione Informar endereço IP.
  2. Endereço IPv4 de destino: Informe o endereço IPv4 de destino.
  3. Selecione O endereço IP é um ponto final on-premises.
  4. Porta de Destino: Informe a porta de destino.
  5. Clique em Executar análise.



• Observe que a análise foi iniciada e levará alguns minutos para ser concluída.



Testar e Salvar a Análise de Caminho

• Na página Executar análise, salve a análise configurada.

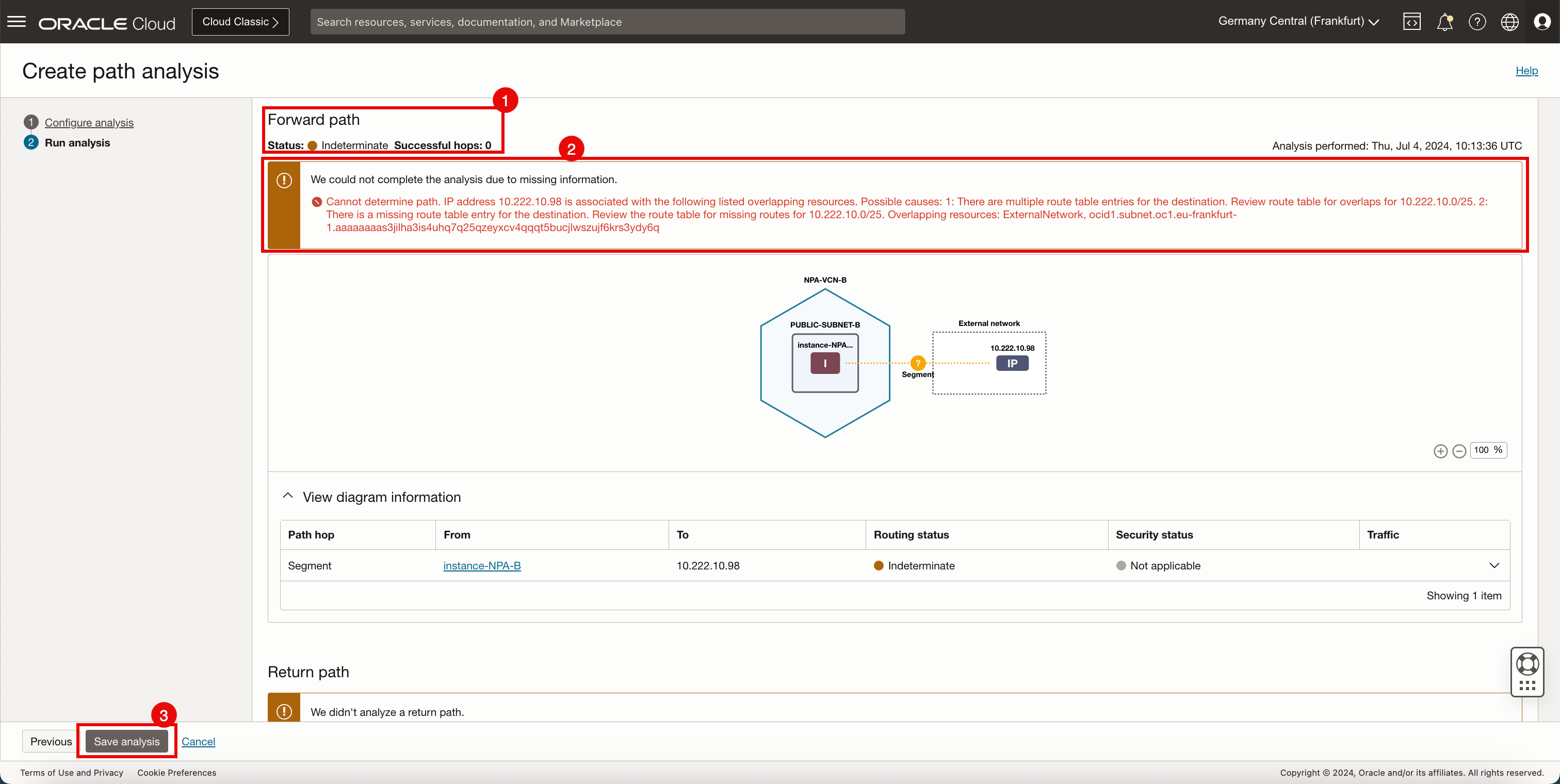

  1. Observe que o status do Caminho de encaminhamento é Indeterminado e o número de saltos é 0.

  2. Mensagem de erro de observação: Cannot determine path. IP address 10.222.10.98 is associated with the following listed overlapping resources.

     Possíveis causas:

     • Há várias entradas da tabela de roteamento para o destino.
       • Verifique a tabela de roteamento para sobreposições de 10.222.10.0/25.
     • Está faltando uma entrada da tabela de roteamento para o destino.
       • Verifique se há rotas ausentes na tabela de roteamento para 10.222.10.0/25.
       • Recursos sobrepostos: ExternalNetwork, ocid1.subnet.oc1.eu-frankfurt-1.aaaaaaaas3jilha3is4uxxxxxxxxxxxxxxxxxxlwszujf6krs3ydy6q

  3. Clique em Salvar análise.



Este teste falhou porque o endereço IP especificado no destino não é on-premises, mas no OCI. Esse teste é basicamente o mesmo que o Cenário 3.

Cenário de Teste 6

O sexto cenário de teste usará os seguintes parâmetros de análise de caminho:

	Geográfica	Endereço IP	Definição de endereço IP no local	Porta
Origem	OCI	10.222.11.65	Desmarcada	N/A
Destino	OCI	10.222.10.98	Desmarcada	22

Observação:

• Usaremos a sub-rede do OCI (dentro da VCN NPA-VCN-A) como destino.
• NPA-VCN-A, que tem uma sub-rede sobreposta com ON-PREM, ainda faz parte da arquitetura de roteamento.

Criar Análise de Caminho

• Clique em Criar análise de caminho.



• Na página Configurar análise, especifique as informações a seguir.

  1. Nome: Digite o nome.
  2. Protocolo: Selecione TCP.
  3. Origem: Selecione Informar endereço IP.
  4. Endereço IPv4 de origem: Informe o endereço IPv4 de origem.
  5. Rolar para Baixo.



  1. Destino: Selecione Informar endereço IP.
  2. Endereço IPv4 de destino: Informe o endereço IPv4 de destino.
  3. Desmarque a seleção de O endereço IP é um ponto final local.
  4. Porta de Destino: Informe a porta de destino.
  5. Clique em Executar análise.



• Observe que a análise foi iniciada e levará alguns minutos para ser concluída.



Testar e Salvar a Análise de Caminho

• Na página Executar análise, salve a análise configurada.

  1. Observe que o status do Caminho a Termo é Acessável e o número de saltos é 3.
  2. Observe o caminho de roteamento visual que o pacote levou da origem para o destino.
  3. Clique na seta (^) para expandir.
  4. Você pode ver as informações do diagrama.
  5. Rolar para Baixo.



  1. Observe que o status do Caminho de retorno é Acessável e o número de hops é 4.
  2. Observe o caminho de roteamento visual que o pacote levou da origem para o destino.
  3. Clique na seta (^) para expandir.
  4. Você pode ver as informações do diagrama.
  5. Clique em Salvar análise.



Este teste foi aprovado porque há uma rede com 10.222.10.0/24 na tabela de roteamento, e o analisador de Caminho de Rede do OCI não está verificando a rede local. Portanto, a rede precisa estar dentro da OCI. Este teste é basicamente o mesmo que o Cenário 4.

Próximas Etapas

Este tutorial mostrou como o OCI Network Path Analyzer com pontos finais locais melhora significativamente a capacidade das organizações de gerenciar e solucionar problemas em seus ambientes de nuvem híbrida. Ao fornecer visibilidade abrangente de caminhos de rede que abrangem data centers da OCI e locais, essa ferramenta garante que o desempenho da rede seja otimizado e possíveis problemas possam ser identificados e resolvidos rapidamente. As métricas detalhadas de desempenho, validações de configuração e verificações de segurança oferecidas pelo OCI Network Path Analyzer permitem que as equipes de TI mantenham infraestruturas de rede robustas, eficientes e seguras. À medida que as arquiteturas de nuvem híbrida se tornam cada vez mais comuns, ferramentas como o OCI Network Path Analyzer com pontos de extremidade locais são indispensáveis para obter integração e operação perfeitas em diversos ambientes de rede. Isso leva a um melhor desempenho do aplicativo, tempo de inatividade reduzido e maior eficiência operacional geral.

Cenário de Teste	Resultado	CIDR sobreposto	Horário de verão local NPA marcado	Esclarecimento
1	PASS	No	Sim	Este teste foi aprovado porque há uma rede com 10.222.10.0/24 na tabela de roteamento e o OCI Network Path Analyzer está verificando a rede local.
2	Falha	No	No	Este teste falhou porque não há rede com 10.222.10.0/24 nas tabelas de roteamento, e o OCI Network Path Analyzer está verificando a rede local.
3	Falha	Sim	Sim	Este teste falhou devido à sobreposição de sub-redes entre ON-PREM e NPA-VCN-A. O OCI Network Path Analyzer detectou dois caminhos para a rede 10.222.10.0/24 e não conseguiu determinar qual deles tomar, mesmo que estivesse verificando a rede local.
4	PASS	Sim	No	Este teste está sendo aprovado, apesar de especificar um endereço IP ON-PREM, mas porque o OCI Network Path Analyzer não está verificando a rede local e a mesma rede está disponível no OCI Network Path Analyzer marcá-lo-á como uma passagem.
5	Falha	Sim	Sim	Este teste falhou porque o endereço IP especificado no destino não está no local, mas no OCI. Esse teste é basicamente o mesmo que o Cenário 3.
6	PASS	Sim	No	Este teste foi aprovado porque há uma rede com 10.222.10.0/24 na tabela de roteamento, e o analisador de Caminho de Rede do OCI não está verificando a rede local. Portanto, a rede precisa estar dentro da OCI. Este teste é basicamente o mesmo que o Cenário 4.

Agradecimentos

• Autor - Iwan Hoogendoorn (Especialista em Rede OCI)

Mais Recursos de Aprendizagem

Explore outros laboratórios em docs.oracle.com/learn ou acesse mais conteúdo de aprendizado gratuito no canal Oracle Learning YouTube. Além disso, visite education.oracle.com/learning-explorer para se tornar um Oracle Learning Explorer.

Para obter a documentação do produto, visite o Oracle Help Center.

---

Título e Informações de Copyright

Use Oracle Cloud Infrastructure Network Path Analyzer with On-Premises Endpoints

G11664-01

July 2024

Copyright ©2024,

Oracle e/ou suas empresas afiliadas.
