Implemente um cluster Kubernetes com Terraform usando o Oracle Cloud Infrastructure Kubernetes Engine

Introdução

A implementação do Kubernetes com o Terraform no Oracle Cloud Infrastructure Kubernetes Engine (OCI Kubernetes Engine ou OKE) oferece uma abordagem simplificada e escalável para gerenciar aplicativos em contêineres na nuvem. O OKE, um serviço Kubernetes gerenciado pela Oracle Cloud Infrastructure, simplifica a implantação, o gerenciamento e o dimensionamento de clusters do Kubernetes.

Usando o Terraform, uma ferramenta Infrastructure as Code (IaC), você pode automatizar o provisionamento e a configuração de clusters do OKE, garantindo consistência e eficiência. Essa combinação permite implementações repetíveis, controle de versão da infraestrutura e atualizações fáceis, tornando-a ideal para equipes nativas da nuvem e focadas em DevOps que buscam aproveitar o ecossistema da Oracle Cloud Infrastructure.

Neste tutorial, vamos implantar uma arquitetura Kubernetes muito específica no OCI OKE usando o Terraform.

Vamos implantar os seguintes componentes:

Gateway de Internet
Gateway NAT
Gateway de Serviço
7 x Sub-redes (Privadas e Públicas)
2 x Pools de Nós
4 x Nós de Trabalho (Instâncias)
Bastion (Instância)
Operador (Instância)

Objetivos

Implante um cluster do Kubernetes com o Terraform usando o OKE.

Pré-requisitos

Para implantar objetos no OCI usando o Terraform, primeiro você precisa preparar seu ambiente para autenticar e executar scripts do Terraform. Para obter mais informações, consulte Tarefa 2: Preparar seu Ambiente para Autenticação e Executar Scripts do Terraform.

Tarefa 1: Clonar o Repositório com os Scripts do Terraform

Clone o repositório terraform-oci-oke a partir daqui: terraform-oci-oke.
1. No momento de escrever este tutorial, a versão mais recente é 5.1.8.
2. Você pode fazer download do arquivo zip completo com o repositório completo ou cloná-lo usando o comando git clone.
3. Clique na versão para acessar a ramificação 5.1.8.
1. Observe que você está na ramificação 5.1.8.
2. Clique na pasta docs.
Clique na pasta src.
Clique no arquivo SUMMARY.md.
Clique em Introdução.
1. Observe que você ainda está na ramificação 5.1.8; outras ramificações podem conter diferentes tipos de etapas de documentação, dependendo da versão do código.
2. Observe que você está na página começando, e essa página fará exatamente o que o título diz.
Na saída a seguir, você pode ver como usamos a página Conceitos Básicos para criar este tutorial.
1. Execute o comando git clone para clonar o repositório.
```
iwhooge@iwhooge-mac ~ % git clone https://github.com/oracle-terraform-modules/terraform-oci-oke.git tfoke
```
2. Execute o comando a seguir para alterar a pasta para a pasta do repositório.
3. Execute o comando a seguir para listar o conteúdo da pasta.
4. Você pode ver todos os arquivos do repositório.

Crie um arquivo providers.tf dentro desse diretório com o conteúdo a seguir.

providers.tf:

provider "oci" {
  fingerprint      = var.api_fingerprint
  private_key_path = var.api_private_key_path
  region           = var.region
  tenancy_ocid     = var.tenancy_id
  user_ocid        = var.user_id
}

provider "oci" {
  fingerprint      = var.api_fingerprint
  private_key_path = var.api_private_key_path
  region           = var.home_region
  tenancy_ocid     = var.tenancy_id
  user_ocid        = var.user_id
  alias            = "home"
}

Execute o comando a seguir para listar o conteúdo da pasta.
Observe que o arquivo providers.tf é criado.

Execute o comando a seguir para inicializar o Terraform e fazer upgrade dos módulos necessários.
```
iwhooge@iwhooge-mac tfoke % terraform init --upgrade
```
Observe que a mensagem: O Terraform foi Inicializado com sucesso é exibida.

Certifique-se de ter as informações a seguir disponíveis para criar o arquivo terraform.tfvars. Essas informações podem ser recuperadas usando as seguintes etapas mencionadas aqui: Tarefa 2: Preparar seu Ambiente para Autenticação e Executar Scripts do Terraform.

OCID da Tenancy	ocid1.tenancy.oc1..aaaaaaaaXXX
OCID do Usuário	ocid1.user.oc1..aaaaaaaaXXX
Impressão Digital	30:XXX
Região	me-abudhabi-1
Caminho da Chave Privada	~/.oci/4-4-2023-rsa-key.pem
OCID do Compartimento	ocid1.compartment.oc1..aaaaaaaaXXX

Precisamos criar um arquivo terraform.tfvars dentro desse diretório com o conteúdo a seguir.

terraform.tfvars:

# Identity and access parameters
api_fingerprint      = "30:XXX"
api_private_key_path = "~/.oci/4-4-2023-rsa-key.pem"

home_region = "me-abudhabi-1"
region      = "me-abudhabi-1"
tenancy_id  = "ocid1.tenancy.oc1..aaaaaaaaXXX"
user_id     = "ocid1.user.oc1..aaaaaaaaXXX"

# general oci parameters
compartment_id = "ocid1.compartment.oc1..aaaaaaaaXXX"
timezone       = "Australia/Sydney"

# ssh keys
ssh_private_key_path = "~/.ssh/id_rsa"
ssh_public_key_path  = "~/.ssh/id_rsa.pub"

# networking
create_vcn               = true
assign_dns               = true
lockdown_default_seclist = true
vcn_cidrs                = ["10.0.0.0/16"]
vcn_dns_label            = "oke"
vcn_name                 = "oke"

# Subnets
subnets = {
  bastion  = { newbits = 13, netnum = 0, dns_label = "bastion", create="always" }
  operator = { newbits = 13, netnum = 1, dns_label = "operator", create="always" }
  cp       = { newbits = 13, netnum = 2, dns_label = "cp", create="always" }
  int_lb   = { newbits = 11, netnum = 16, dns_label = "ilb", create="always" }
  pub_lb   = { newbits = 11, netnum = 17, dns_label = "plb", create="always" }
  workers  = { newbits = 2, netnum = 1, dns_label = "workers", create="always" }
  pods     = { newbits = 2, netnum = 2, dns_label = "pods", create="always" }
}

# bastion
create_bastion           = true
bastion_allowed_cidrs    = ["0.0.0.0/0"]
bastion_user             = "opc"

# operator
create_operator                = true
operator_install_k9s           = true


# iam
create_iam_operator_policy   = "always"
create_iam_resources         = true

create_iam_tag_namespace = false // true/*false
create_iam_defined_tags  = false // true/*false
tag_namespace            = "oke"
use_defined_tags         = false // true/*false

# cluster
create_cluster     = true
cluster_name       = "oke"
cni_type           = "flannel"
kubernetes_version = "v1.29.1"
pods_cidr          = "10.244.0.0/16"
services_cidr      = "10.96.0.0/16"

# Worker pool defaults
worker_pool_size = 0
worker_pool_mode = "node-pool"

# Worker defaults
await_node_readiness     = "none"

worker_pools = {
  np1 = {
    shape              = "VM.Standard.E4.Flex",
    ocpus              = 2,
    memory             = 32,
    size               = 1,
    boot_volume_size   = 50,
    kubernetes_version = "v1.29.1"
  }
  np2 = {
    shape            = "VM.Standard.E4.Flex",
    ocpus            = 2,
    memory           = 32,
    size             = 3,
    boot_volume_size = 150,
    kubernetes_version = "v1.30.1"
  }
}

# Security
allow_node_port_access       = false
allow_worker_internet_access = true
allow_worker_ssh_access      = true
control_plane_allowed_cidrs  = ["0.0.0.0/0"]
control_plane_is_public      = false
load_balancers               = "both"
preferred_load_balancer      = "public"

Execute o comando a seguir para listar o conteúdo da pasta.
Observe que o arquivo terraform.tfvars é criado.

Tarefa 2: Executar Aplicação do Terraform e Criar um Cluster do OKE com os Recursos Necessários (VCN, Sub-redes etc.)

Execute o comando a seguir para planejar a implantação de cluster do Kubernetes no OKE usando o Terraform.
```
iwhooge@iwhooge-mac tfoke % terraform plan
```
1. Observe que esse código do Terraform implantará 77 objetos.
2. Execute o comando terraform apply.
Execute o comando a seguir para aplicar a implantação de cluster do Kubernetes no OKE usando o Terraform.
```
iwhooge@iwhooge-mac tfoke % terraform apply
```
1. Observe que esse código do Terraform implantará 77 objetos.
2. Digite yes para continuar a implantação.
Quando a implantação for concluída, você verá uma mensagem informando que a aplicação foi concluída.

Observe a saída que foi fornecida com informações úteis que você pode precisar para sua referência.

Saídas:

apiserver_private_host = "10.0.0.22"

availability_domains = tomap({

  "1" = "cAtJ:ME-ABUDHABI-1-AD-1"

})

bastion_id = "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkxxxxxx5chephxjadkxqa2ekxksb5gokj4q"

bastion_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaxxxxxxxxxxxy5qm22odw7by37h77ki6cosoqd7pzwq"

bastion_public_ip = "129.151.149.237"

bastion_subnet_cidr = "10.0.0.0/29"

bastion_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaxxxxxxxxxxxxxxxxmyzp6f2czibfr6534evfkt7m2a"

cluster_endpoints = tomap({

  "kubernetes" = ""

  "private_endpoint" = "10.0.0.22:6443"

  "public_endpoint" = ""

  "vcn_hostname_endpoint" = "cbyedhyevbq.cp.oke.oraclevcn.com:6443"

})

cluster_id = "ocid1.cluster.oc1.me-abudhabi-1.aaaaaaaxxxxxxxxxxxxx57gz5q26hmpzkbcbyedhyevbq"

control_plane_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaavxvgoewcgxxxxxxxxxxxxx6psycdz6zz5gaf6re4kcxa"

control_plane_subnet_cidr = "10.0.0.16/29"

control_plane_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaajvvpdmuixxxxxxxxxxxjkpx77hqu3v2s4qilnp56a"

dynamic_group_ids = tolist([

  "ocid1.dynamicgroup.oc1..aaaaaaaafsikvwgexxxxxxxxx5tx2u4c2s2eic4sslwyabva",

])

ig_route_table_id = "ocid1.routetable.oc1.me-abudhabi-1.aaaaaaaalxxxxxxxxxxxxxxcyzrl2af4ihrkhcjttu2w7aq"

int_lb_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaanwppaafc7fyiwcoyhjxxxxxxxxxxxxxxxxx6a6752l7547gxg7ea"

int_lb_subnet_cidr = "10.0.2.0/27"

int_lb_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaawo5xmcwwbzk3gxxxxxxxxxxxxxxxxxxjjfllbvsdauaq"

lpg_all_attributes = {}

nat_route_table_id = "ocid1.routetable.oc1.me-abudhabi-1.aaaaaaaapqn3uqtszdcxxxxxxxxxxxxxxxxxliwveow232xgffigq"

operator_id = "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsac5exxxxxxxxxxxxxxxxxxxxxxxrfdxsjdfzmq56jja"

operator_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaao5kh3z3eaf4zhbtxixxxxxxxxxxxxxxxxxxxxxevyds3cbrjqzthv5ja"

operator_private_ip = "10.0.0.14"

operator_subnet_cidr = "10.0.0.8/29"

operator_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaa6vnirazbox2edmtnxrzhxxxxxxxxxxxxxxxxxxxishk7556iw6zyq"

pod_subnet_cidr = "10.0.128.0/18"

pod_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaasfnwg3lnyphk5h275r46ksi3xxxxxxxxxxxxxxxxxxxxxxxqz25iwkcinxa"

policy_statements = tolist([

  "Allow dynamic-group oke-operator-lccwyk to MANAGE clusters in compartment id ocid1.compartment.oc1..aaaaaaaa323ijv54zwkwbz2hhr2nnqoywlpxxxxxxxxxxxxxxxxxxxxxxxtecokaq4h4a",

])

pub_lb_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaae5stez5u26g6x75dy5nf72mfcixxxxxxxxxxxxxxxxxxxxxxxx2nwkwv5nkaa"

pub_lb_subnet_cidr = "10.0.2.32/27"

pub_lb_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaagr5j2l6tu3rmroejg6t4nrixxxxxxxxxx6oar6xcirvq"

ssh_to_bastion = "ssh -i ~/.ssh/id_rsa opc@129.xxx.xxx.xxx"

ssh_to_operator = "ssh -o ProxyCommand='ssh -W %h:%p -i ~/.ssh/id_rsa opc@129.xxx.xxx.xxx' -i ~/.ssh/id_rsa opc@10.0.0.14"

state_id = "lccwyk"

vcn_id = "ocid1.vcn.oc1.me-abudhabi-1.amaaaaaapkbrwsaatndqrw3xq7e7krqfxxxxxxxxxxxxxxxpywz4qvhida"

worker_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaazbpfavygiv4xy3khfi7cxunixxxxxxxxxxxxxxxxjvsm6jqtja"

worker_pool_ids = {

  "np1" = "ocid1.nodepool.oc1.me-abudhabi-1.aaaaaaaauo57ekyoiiaif25gq7uwrpxxxxxxxxxxxxxxpsnygeam7t2wa"

  "np2" = "ocid1.nodepool.oc1.me-abudhabi-1.aaaaaaaa7423cp6zyntxwxokol3kmdxxxxxxxxxxxxx3wnayv2xq6nyq"

}

worker_pool_ips = {

  "np1" = {

    "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsac3t3smjsyxjgen4zqjpxxxxxxxxxxxxx663igu7cznla" = "10.0.90.37"

  }

  "np2" = {

    "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsac2eayropnzgazrxxxxxxxxxxxxxxxxpiykrq4r5pbga" = "10.0.125.238"

    "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsace4aup47ukjcedxxxxxxxxxxxxxxxxxx2hdxbsyiitva" = "10.0.92.136"

    "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsacojjri4b7qsaxxxxxxxxxxxxxxxxxnarf75ejv7a2a" = "10.0.111.157"

  }

}

worker_subnet_cidr = "10.0.64.0/18"

worker_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaarrnazbrmwbiyl3ljmdxhgmxxxxxxxxxxxxxxxxxxxv3wtgmiucnsa"

iwhooge@iwhooge-mac tfoke %

Tarefa 3: Confirmar Implantação do Terraform na Console do OCI

Navegue até a Console do OCI e confirme as implantações do Terraform a seguir.

Cluster do OCI Kubernetes Engine
- Vá até a Console do OCI.
  1. Navegue até Serviços ao Desenvolvedor e clique em Clusters do Kubernetes (OKE).
  2. Clique no cluster oke do Kubernetes criado na Tarefa 2.
- Rolar para Baixo.

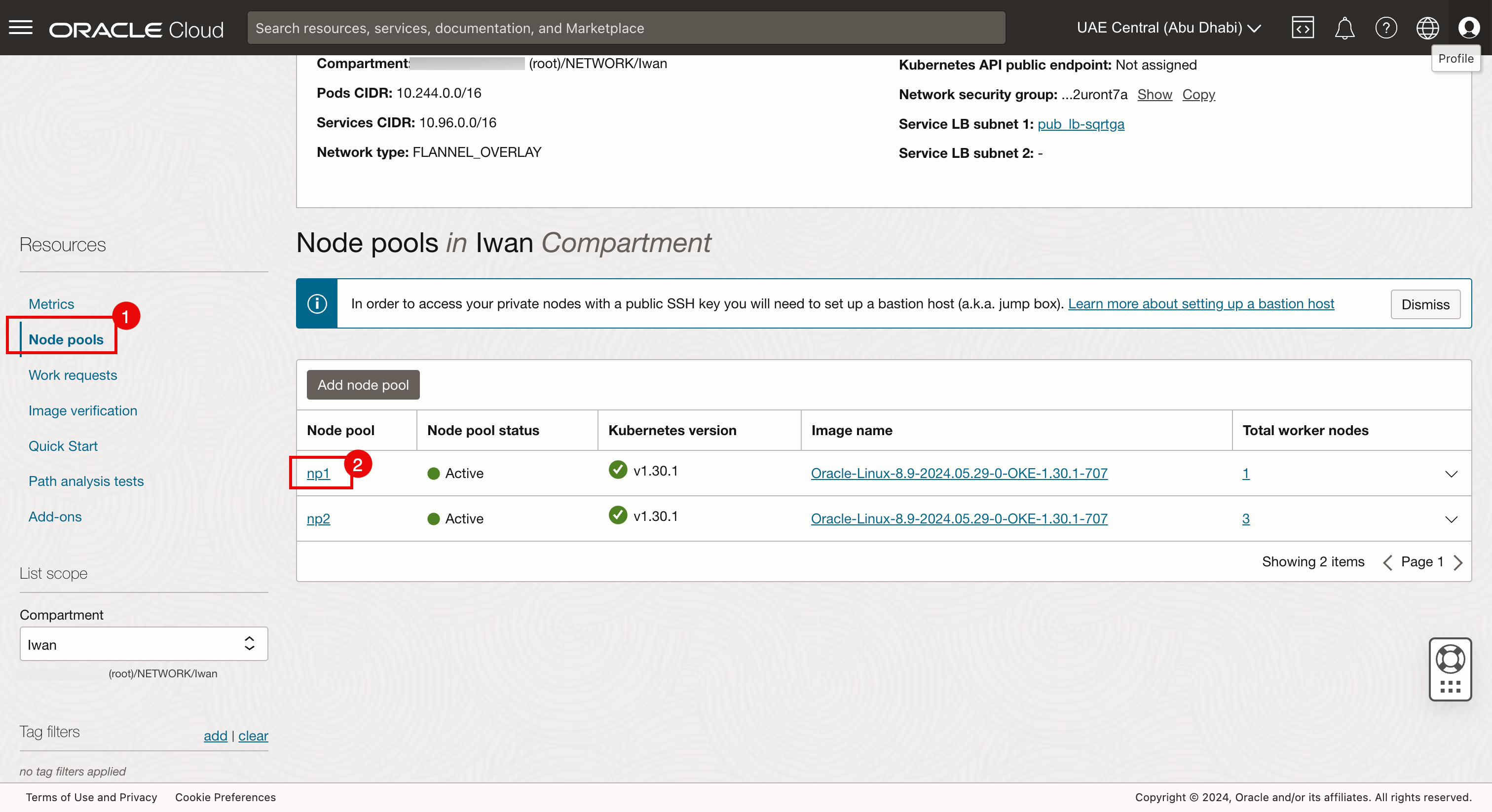

  1. Clique em Pools de nós.
  2. Clique no pool de nós np1.
- Rolar para Baixo.
- Observe que há um nó de trabalho no pool de nós np1.

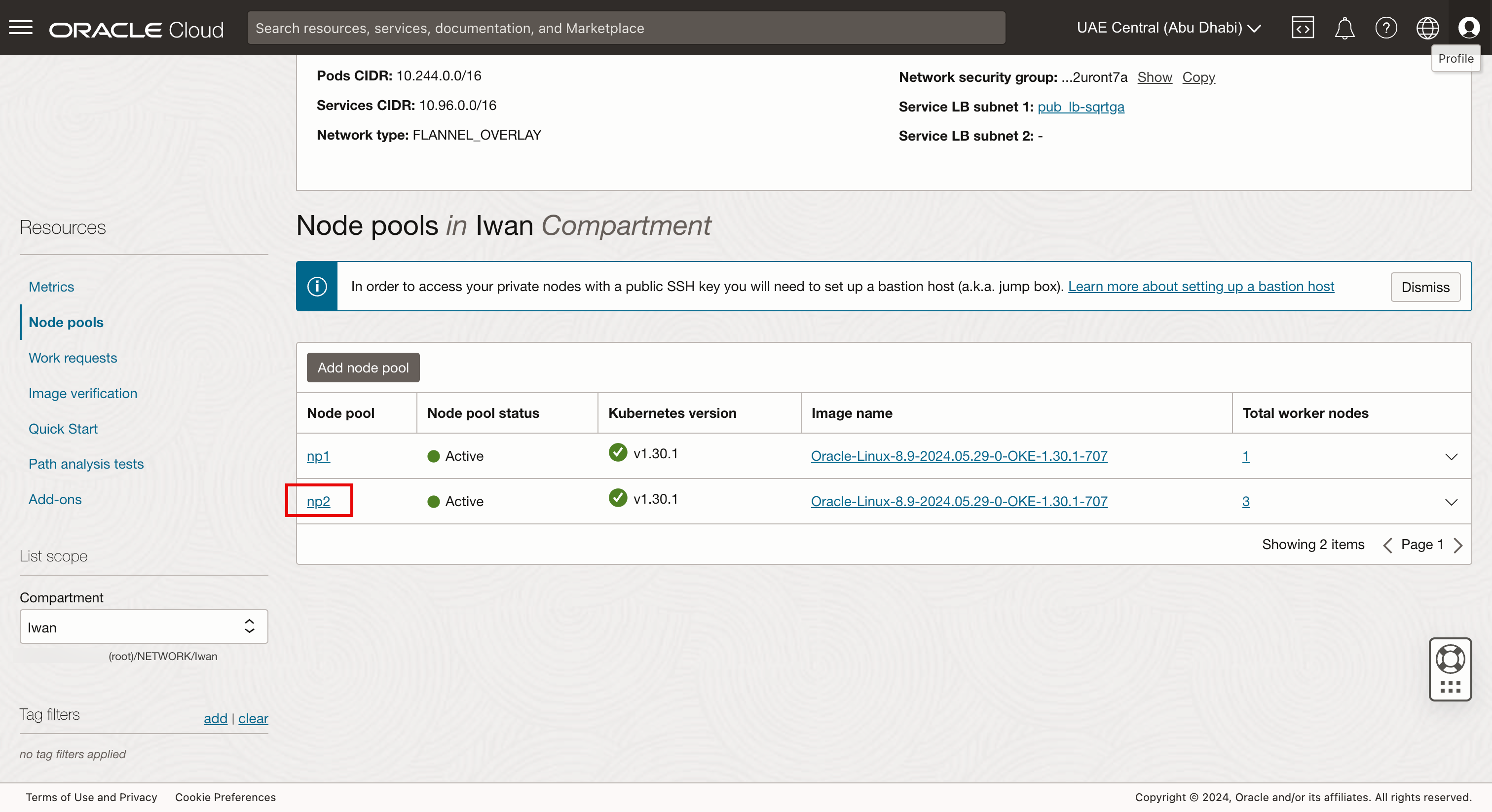

- Vá para a página anterior e clique no pool de nós np2.
- Rolar para Baixo.
- Observe que há três nós de trabalho no pool de nós np2.
Instâncias
- Vá até a Console do OCI.
  1. Navegue até o serviço Compute e clique em Instâncias.
  2. Revise os quatro nós de trabalhador do cluster do Kubernetes.
  3. Verifique o operador do cluster do Kubernetes.
  4. Verifique se o host bastion pertence ao cluster do Kubernetes.
Rede Virtual na Nuvem

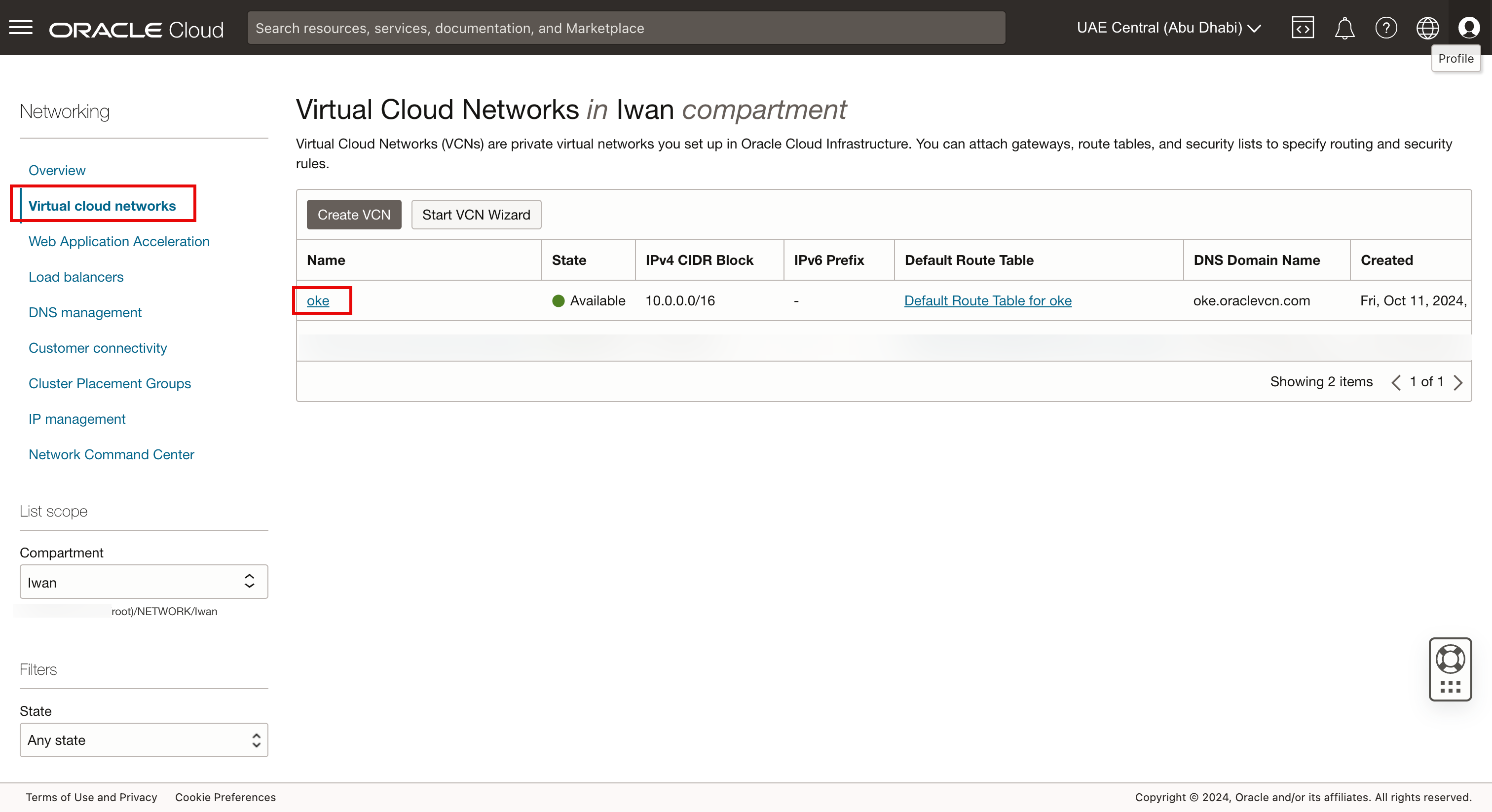

- Vá para a Console do OCI, navegue até Rede, Redes virtuais na nuvem e clique na VCN oke.
- Clique em Sub-redes e você poderá ver todas as sete sub-redes do cluster do Kubernetes.
- A imagem a seguir ilustra o que criamos até agora com o script Terraform.

Tarefa 4: Usar o Bastion e o Operador para Verificar a Conectividade

Na saída, você encontrará alguns comandos para estabelecer conexão com o ambiente do Kubernetes quando a implantação do Terraform for concluída.

Execute o comando a seguir para estabelecer conexão com o bastion host.
```
ssh_to_bastion = "ssh -i ~/.ssh/id_rsa opc@129.xxx.xxx.xxx"
```

Execute o comando a seguir para estabelecer conexão com o operador do Kubernetes por meio do bastion host.

ssh_to_operator = "ssh -o ProxyCommand='ssh -W %h:%p -i ~/.ssh/id_rsa opc@129.xxx.xxx.xxx' -i ~/.ssh/id_rsa opc@10.0.0.14"

Gerenciaremos o cluster do Kubernetes do operador. Digite yes duas vezes e execute o comando kubectl get nodes para obter os nós de Trabalho do Kubernetes.

Para facilitar em termos de conexões SSH, adicione os comandos adicionais a seguir no arquivo ~/.ssh/config.

Host bastion47
    HostName 129.xxx.xxx.xxx
    user opc
    IdentityFile ~/.ssh/id_rsa
    UserKnownHostsFile /dev/null
    StrictHostKeyChecking=no
    TCPKeepAlive=yes
    ServerAliveInterval=50

Host operator47
    HostName 10.0.0.14
    user opc
    IdentityFile ~/.ssh/id_rsa
    ProxyJump bastion47
    UserKnownHostsFile /dev/null
    StrictHostKeyChecking=no
    TCPKeepAlive=yes
    ServerAliveInterval=50

Depois de adicionar o conteúdo a seguir ao arquivo ~/.ssh/config, você poderá usar nomes simples nos comandos SSH.

iwhooge@iwhooge-mac tfoke % ssh operator47

Tarefa 5: Excluir o Cluster do Kubernetes usando o Terraform

Execute o comando terraform destroy para excluir o cluster do Kubernetes no OKE.
```
iwhooge@iwhooge-mac tfoke % terraform destroy
```
Insira sim.

Quando o processo de destruição for concluído, você verá uma mensagem informando que a destruição foi concluída.

Próximas Etapas

A implementação do cluster do Kubernetes no OCI Kubernetes Engine usando o Terraform fornece uma solução eficiente, automatizada e escalável para gerenciar aplicativos em contêineres na nuvem.

Ao aproveitar os recursos IaC do Terraform, você garante que seus clusters do Kubernetes sejam implantados de forma consistente e possam ser facilmente mantidos ou atualizados com o tempo.

Essa integração simplifica o processo, permitindo um melhor controle de versão, dimensionamento automatizado e uma configuração de infraestrutura repetível. Esteja você gerenciando um único cluster ou dimensionando entre ambientes, essa abordagem permite que as equipes gerenciem suas cargas de trabalho do Kubernetes com confiabilidade e facilidade na Oracle Cloud Infrastructure.

Confirmações

Autor - Iwan Hoogendoorn (Especialista em Rede da OCI)

Mais Recursos de Aprendizagem

Explore outros laboratórios em docs.oracle.com/learn ou acesse mais conteúdo de aprendizado gratuito no canal Oracle Learning YouTube. Além disso, visite education.oracle.com/learning-explorer para se tornar um Oracle Learning Explorer.

Para obter a documentação do produto, visite o Oracle Help Center.

Título e Informações de Copyright

Deploy a Kubernetes Cluster with Terraform using Oracle Cloud Infrastructure Kubernetes Engine

G18106-01

October 2024

Oracle e/ou suas empresas afiliadas.
