Noções Básicas de Arquitetura de Implantação

A arquitetura ilustra como cada componente do SDDC do VMware é configurado e implantado nas instâncias bare metal do Oracle Cloud Infrastructure Compute.

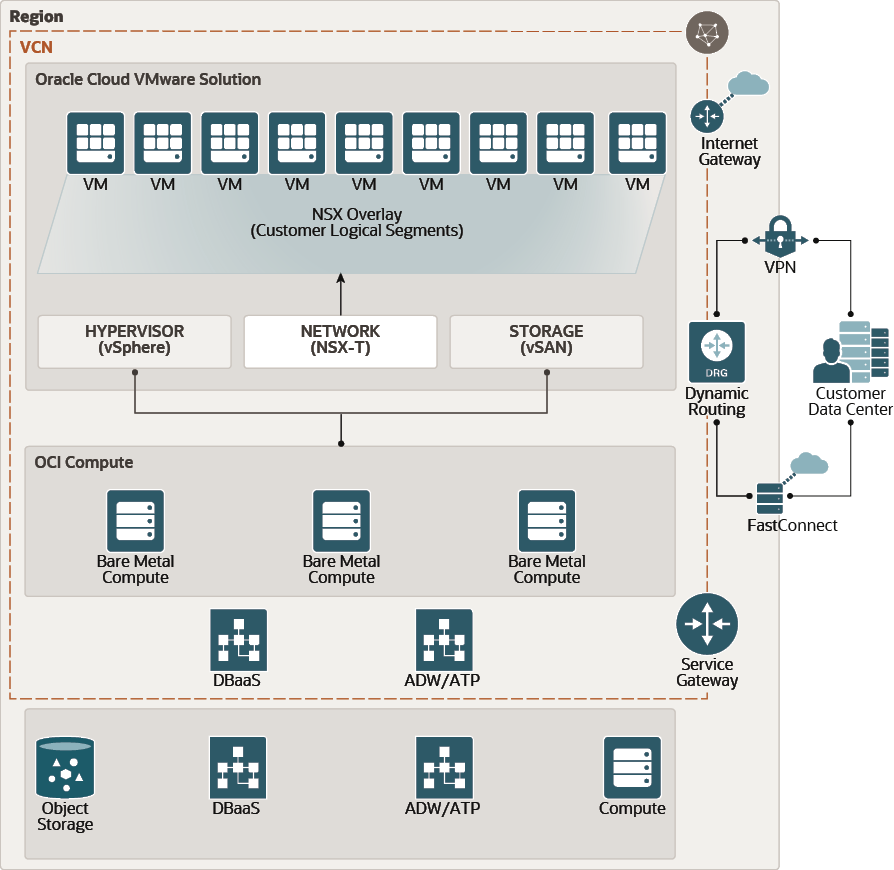

A figura a seguir mostra como a Solução VMware do Oracle Cloud foi projetada e implantada no Oracle Cloud Infrastructure, e sua integração com outros serviços executados nativamente no Oracle Cloud Infrastructure.

Descrição da ilustração ovcs_architecture.png A arquitetura da Solução Oracle Cloud VMware abrange os seguintes componentes-chave discutidos em detalhes abaixo:

• Computação (vSphere e ESXi)
• Rede (VCN e NSX-T)
• Armazenamento (vSAN)

Noções Básicas da Arquitetura do Compute (vSphere e ESXi)

Esta camada da solução fornece instâncias do Oracle Cloud Infrastructure bare metal DenseIO para executar o hypervisor, ESXi do VMware vSphere. O VMware ESXi é uma classe empresarial. Digite 1 hypervisor que executa máquinas virtuais (VMs).

O ESXi implantado em instâncias bare metal oferece uma base forte para o SDDC. A partir de agora, somente a forma do BM.DenseIO2.52 Compute é suportada para executar VMware SDDC no Oracle Cloud Infrastructure. O cluster do VMware vSphere no Oracle Cloud VMware Solution fornece um cluster ESXi de nó 3-to-64 que oferece a seguinte configuração em um único cluster do Oracle Cloud VMware Solution:

• 156–3328 OCPUs
• 2.25– Memória de 48 TB
• Armazenamento bruto de 153a3264 TB

A alta disponibilidade dos hosts do ESXi é fornecida pelo Oracle Cloud Infrastructure.

Compreender a Arquitetura de Rede (VCN e NSX-T)

As instâncias bare metal que hospedam o ESXi são implantadas em uma VCN (rede virtual na nuvem) Oracle Cloud Infrastructure. Uma VCN semelhante a uma rede tradicional, com regras de firewall e tipos específicos de gateways de comunicação.

Uma VCN reside em uma única região do Oracle Cloud Infrastructure e abrange um único bloco de CIDR do IPv4 contíguo à sua escolha. Elas incluem sub-redes, VLANs, tabelas de rota, listas de segurança, gateways e grupos de segurança de rede. O NSX-T do VMware foi implantado como parte da Solução Oracle Cloud VMware. Ele fornece os recursos de rede definidos por software e ágil da solução. Os seguintes componentes de gerenciamento são implantados como parte do NSX-T:

• Gerenciador NSX e Controlador
• NSX Edge

Esses componentes residem em um cluster do vSphere que é executado como uma VM na parte superior dos hosts do ESXi. A alta disponibilidade dos componentes de software NSX depende da disponibilidade dos hosts do ESXi e da funcionalidade nativa de alta disponibilidade e recuperação de acidentes do VMware vSphere. A alta disponibilidade da rede NSX depende da VCN. A sub-rede regional do Oracle Cloud Infrastructure VCN fornece extensão maior do SDDC para expansão.

As instâncias bare metal usadas para o SDDC são apoiadas pela largura de banda da rede 2x25-Gbps e suportam 52 VNICS (26 por NIC física), o que garante alto throughput, baixa latência e uma rede totalmente redundante.

Compreender a Arquitetura de Armazenamento (vSAN)

vSAN é uma solução de armazenamento definida por software que fornece desempenho de classe empresarial, confiabilidade e disponibilidade. A vSAN usa servidores de mercadoria com armazenamento anexado localmente para criar e manter sua camada de abstração de armazenamento (armazenamento de dados). Isso salva e manipula dados na forma de objetos de armazenamento.

A Solução VMware do Oracle Cloud inclui a tecnologia de armazenamento vSAN que fornece um único armazenamento de dados compartilhado (vsanDatastore) para cargas de trabalho de computação e gerenciamento (VMs). Cada SDDC usa uma solução de armazenamento "all" de flash ”, criada no armazenamento de instâncias bare metal NVMe -backed, que oferece alto desempenho, baixa latência e capacidade de armazenamento de bloco robusto, sem a necessidade de SAN tradicional.

o vSAN implementa domínios de falha, que são diferentes dos domínios de falha do Oracle Cloud Infrastructure. Os domínios de falha do vSAN permitem que vários hosts do grupo do vSAN (normalmente dentro do mesmo chassi ou rack) em um domínio de limite lógico. A definição de domínios de falha garante que várias cópias de réplica de objetos de armazenamento sejam distribuídas entre os domínios. Se um domínio inteiro (chassi ou rack) falhar, somente uma réplica será afetada.

as políticas de armazenamento vSAN são usadas para determinar a alta disponibilidade de VMs individuais. Você pode configurar diferentes políticas no Oracle Cloud VMware Solution para determinar o número de falhas de host e dispositivo que uma VM pode tolerar.
