Implemente o Oracle Retail Xstore Point of Service no Oracle Cloud Infrastructure

O Oracle Retail Xstore Point of Service é uma aplicação de ponto de venda que fornece ferramentas para concluir transações diárias em lojas de varejo. Esta arquitetura de referência descreve como criar um pipeline de CI/CD usando o instalador do Oracle Retail Xstore Point of Service e criando contêineres Docker que você pode implantar no Oracle Cloud Infrastructure.

O Oracle Retail Xstore Point of Service é a solução de varejo omnichannel e lojas líder do setor. Essa arquitetura de referência permite que os varejistas adotem a Oracle Cloud Infrastructure (OCI) para hospedar o Oracle Retail Xstore Point of Service e oferece os seguintes benefícios:
  • Use sistemas de PDV em VMs para reduzir o CapEx no hardware de PDV
  • Adicionar novos terminais de PDV na loja para uso temporário, por exemplo, para vendas de eventos
  • Usa a tecnologia de nuvem de última geração para automatizar a resolução de problemas.
  • Aumente a velocidade para o mercado Maior segurança
Os principais benefícios arquitetônicos são:
  • Consolidação
  • Simplifique o Xstore POS
  • Simplifique a análise da loja

Arquitetura

Essa arquitetura implementa o Oracle Retail Xstore Point of Service na OCI. Essa arquitetura conteineriza os componentes do Xstore Point of Service para que eles possam ser implantados de forma independente em terminais POS ou terminais estendidos hospedados em VMs na nuvem.

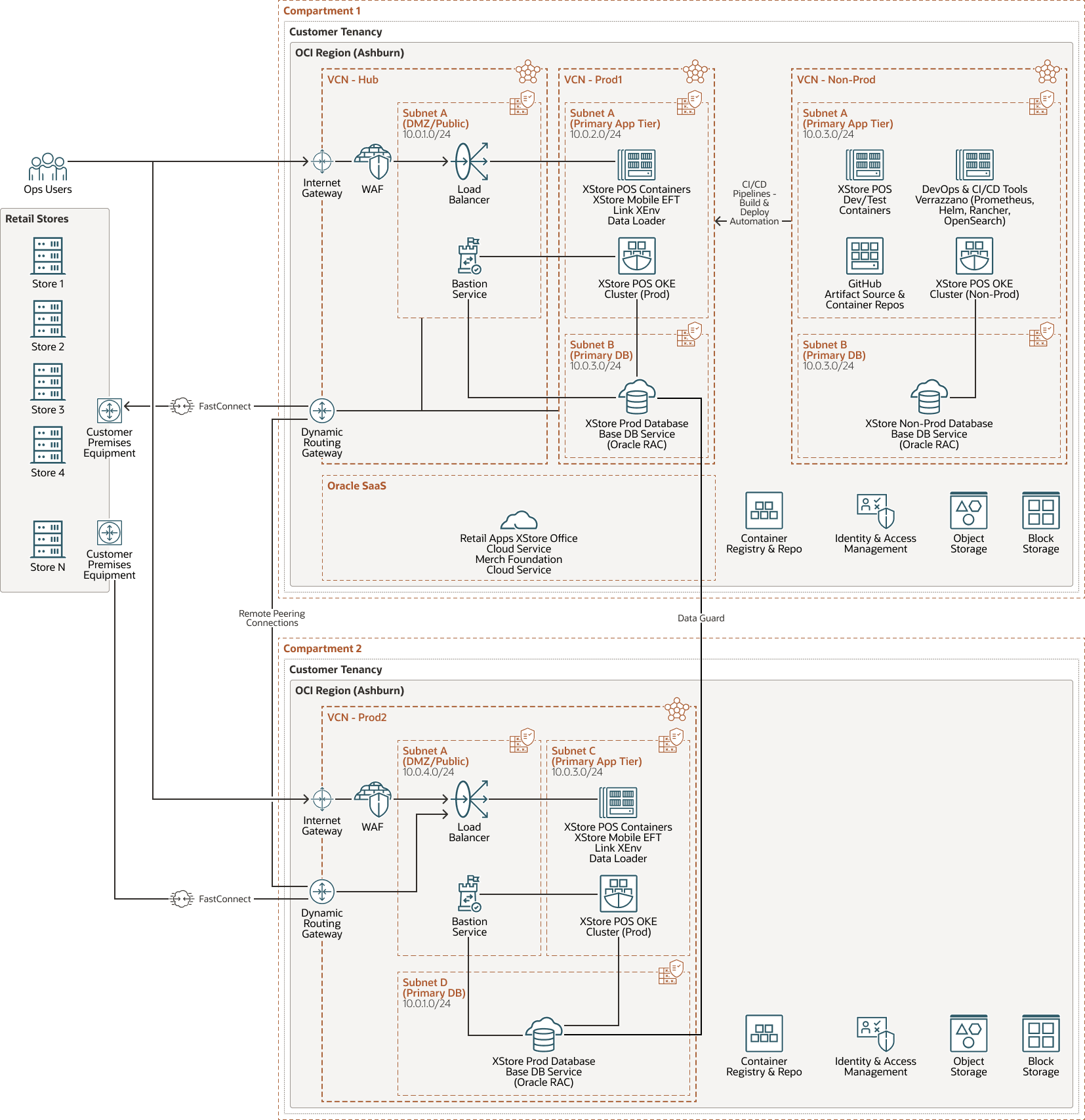

O diagrama a seguir ilustra essa arquitetura de referência.


Veja a seguir a descrição da operação deploy-xstore-oci.png
Descrição da ilustração Deploy-xstore-oci.png

deploy-xstore-oci-oracle.zip

Essa arquitetura contém os seguintes componentes:
  • Tenancy

    Uma tenancy é uma partição segura e isolada que o sistema Oracle configura no Oracle Cloud quando você se inscreve no Oracle Cloud Infrastructure. Você pode criar, organizar e administrar seus recursos no Oracle Cloud na sua tenancy. Uma tenancy é sinônimo de uma empresa ou organização. Normalmente, uma empresa terá uma única tenancy e refletirá sua estrutura organizacional dentro dessa tenancy. Uma única tenancy geralmente está associada a uma única assinatura, e uma única assinatura geralmente tem apenas uma tenancy.

  • Região

    Uma região do Oracle Cloud Infrastructure é uma área geográfica localizada que contém um ou mais data centers, chamados domínios de disponibilidade. Regiões são independentes de outras regiões, e grandes distâncias podem separá-las (entre países ou mesmo continentes).

  • Compartimento

    Os compartimentos são partições lógicas entre regiões em uma tenancy do Oracle Cloud Infrastructure. Use compartimentos para organizar seus recursos no Oracle Cloud, controlar o acesso aos recursos e definir cotas de uso. Para controlar o acesso aos recursos em um determinado compartimento, você define políticas que especificam quem pode acessar os recursos e quais ações eles podem executar.

  • Domínios de disponibilidade

    Domínios de disponibilidade são data centers stand-alone e independentes dentro de uma região. Os recursos físicos de cada domínio de disponibilidade são isolados dos recursos de outros domínios de disponibilidade, o que oferece tolerância a falhas. Os domínios de disponibilidade não compartilham infraestrutura como energia ou refrigeração ou a rede interna do domínio de disponibilidade. Portanto, é improvável que uma falha em um domínio de disponibilidade afete os outros domínios de disponibilidade da região.

  • VCN (rede virtual na nuvem) e sub-redes

    Uma VCN é uma rede personalizável definida por software que você configura em uma região do Oracle Cloud Infrastructure. Como as redes tradicionais de data center, as VCNs oferecem total controle sobre seu ambiente de rede. Uma VCN pode ter vários blocos CIDR não sobrepostos que você pode alterar após a criação da VCN. Você pode segmentar uma VCN em sub-redes, com escopo definido para uma região ou para um domínio de disponibilidade. Cada sub-rede consiste em um intervalo contíguo de endereços que não se sobrepõem a outras sub-redes da VCN. Você pode alterar o tamanho de uma sub-rede após a criação. Uma sub-rede pode ser pública ou privada.

  • Balanceador de carga

    O serviço Oracle Cloud Infrastructure Load Balancing fornece distribuição automatizada de tráfego de um único ponto de entrada para vários servidores no back-end. O balanceador de carga fornece acesso a diferentes aplicativos.

  • Lista de segurança

    Para cada sub-rede, você pode criar regras de segurança que especifiquem a origem, o destino e o tipo de tráfego que deve ser permitido dentro e fora da sub-rede.

  • Gateway NAT

    O gateway NAT permite que recursos privados em uma VCN acessem hosts na internet, sem expor esses recursos a conexões de internet de entrada.

  • Gateway de serviço

    O gateway de serviço fornece acesso de uma VCN a outros serviços, como o Oracle Cloud Infrastructure Object Storage. O tráfego da VCN para o serviço Oracle percorre a malha da rede Oracle e nunca atravessa a internet.

  • Cloud Guard

    Você pode usar o Oracle Cloud Guard para monitorar e manter a segurança de seus recursos no Oracle Cloud Infrastructure. O Cloud Guard usa receitas do detector que você pode definir para examinar seus recursos em busca de pontos fracos de segurança e monitorar operadores e usuários em busca de atividades arriscadas. Quando qualquer configuração incorreta ou atividade insegura é detectada, o Cloud Guard recomenda ações corretivas e ajuda a executar essas ações, com base nas receitas do respondedor que você pode definir.

  • Zona de segurança

    As zonas de segurança garantem desde o início as melhores práticas de segurança da Oracle, impondo políticas como criptografia de dados e impedindo o acesso público às redes de um compartimento inteiro. Uma zona de segurança está associada a um compartimento com o mesmo nome e inclui políticas de zona de segurança ou uma "receita" que se aplica ao compartimento e seus subcompartimentos. Você não pode adicionar ou mover um compartimento padrão para um compartimento da zona de segurança.

  • Armazenamento de objetos

    O armazenamento de objetos oferece acesso rápido a grandes quantidades de dados estruturados e não estruturados de qualquer tipo de conteúdo, incluindo backups de banco de dados, dados analíticos e conteúdo avançado como imagens e vídeos. Você pode armazenar de forma segura e depois recuperar dados diretamente da internet ou de dentro da plataforma da nuvem. Você pode dimensionar o armazenamento sem sofrer qualquer degradação no desempenho ou na confiabilidade de serviço. Use armazenamento padrão para armazenamento "quente" que você precisa acessar com rapidez, rapidez e frequência. Use armazenamento de arquivo compactado para armazenamento "frio" que você retém por longos períodos de tempo e acesso raro.

  • FastConnect

    O Oracle Cloud Infrastructure FastConnect fornece uma maneira fácil de criar uma conexão privada dedicada entre o seu data center e o Oracle Cloud Infrastructure. FastConnect fornece opções mais altas de largura de banda e uma experiência em rede mais confiável quando comparada com conexões baseadas na internet.

  • LPG (local pareamento gateway)

    Um LPG permite que você pareie uma VCN com outra VCN na mesma região. Pareamento significa que as VCNs se comunicam usando endereços IP privados, sem que o tráfego atravesse a internet ou seja roteado por meio da sua rede local.

  • Serviço de bastion

    O Oracle Cloud Infrastructure Bastion fornece acesso seguro restrito e por tempo limitado a recursos que não têm pontos finais públicos e que exigem controles rigorosos de acesso a recursos, como bare metal e máquinas virtuais, Oracle MySQL Database Service Autonomous Transaction Processing (ATP), Oracle Container Engine for Kubernetes (OKE) e qualquer outro recurso que permita acesso SSH (Secure Shell Protocol). Com o serviço Oracle Cloud Infrastructure Bastion, você pode ativar o acesso a hosts privados sem implantar e manter um jump host. Além disso, você obtém uma postura de segurança aprimorada com permissões baseadas em identidade e uma sessão SSH centralizada, auditada e com limite de tempo. O Oracle Cloud Infrastructure Bastion elimina a necessidade de um IP público para acesso ao bastion, eliminando o incômodo e a potencial superfície de ataque ao fornecer acesso remoto.

  • Mecanismo de Contêiner para Kubernetes

    O Oracle Cloud Infrastructure Container Engine for Kubernetes é um serviço totalmente gerenciado, escalável e altamente disponível que você pode usar para implantar seus aplicativos conteinerizados na nuvem. Você especifica os recursos de computação necessários aos seus aplicativos, e o Container Engine para Kubernetes os provisionará no Oracle Cloud Infrastructure em uma tenancy existente. O Container Engine para Kubernetes usa Kubernetes para automatizar a implantação, dimensionamento e gerenciamento de aplicativos conteinerizados em clusters de hosts.

  • Registro

    O Oracle Cloud Infrastructure Registry é um registro gerenciado pelo sistema Oracle que permite simplificar seu workflow de desenvolvimento para produção. O Registry facilita o armazenamento, o compartilhamento e o gerenciamento de artefatos do desenvolvimento, como imagens Docker. A arquitetura altamente disponível e escalável da Oracle Cloud Infrastructure garante que você possa implantar e gerenciar seus aplicativos de forma confiável.

Recomendações

Use as recomendações a seguir como ponto de partida ao implementar o Oracle Retail Xstore Point of Service na OCI. Seus requisitos podem ser diferentes da arquitetura descrita aqui.
  • VCN

    Ao criar uma VCN, determine o número de blocos CIDR necessários e o tamanho de cada bloco com base no número de recursos que você planeja anexar às sub-redes na VCN. Use blocos CIDR que estejam dentro do espaço de endereço IP privado padrão.

    Selecione blocos CIDR que não se sobreponham a qualquer outra rede (no Oracle Cloud Infrastructure, seu data center on-premises ou outro provedor de nuvem) para a qual você pretende configurar conexões privadas.

    Depois de criar uma VCN, você poderá alterar, adicionar e remover seus blocos CIDR.

    Ao projetar as sub-redes, considere o fluxo de tráfego e os requisitos de segurança. Anexe todos os recursos dentro de uma camada ou atribuição específica à mesma sub-rede, que pode servir como um limite de segurança.

    Usar sub-redes regionais.

  • Segurança

    Use o Oracle Cloud Guard para monitorar e manter a segurança de seus recursos no Oracle Cloud Infrastructure proativamente. O Cloud Guard usa receitas do detector que você pode definir para examinar seus recursos em busca de pontos fracos de segurança e monitorar operadores e usuários em busca de atividades arriscadas. Quando qualquer configuração incorreta ou atividade insegura é detectada, o Cloud Guard recomenda ações corretivas e ajuda a executar essas ações, com base nas receitas do respondedor que você pode definir.

    Para recursos que exigem segurança máxima, a Oracle recomenda o uso de zonas de segurança. Uma zona de segurança é um compartimento associado a uma receita de políticas de segurança definidas pela Oracle que se baseiam nas melhores práticas. Por exemplo, os recursos de uma zona de segurança não devem ser acessíveis pela internet pública e devem ser criptografados usando chaves gerenciadas pelo cliente. Quando você cria e atualiza recursos em uma zona da segurança, o Oracle Cloud Infrastructure valida as operações na receita da zona da segurança usada e nega as operações que violam qualquer uma das políticas.

  • Cloud Guard

    Clone e personalize as receitas padrão fornecidas pela Oracle para criar receitas personalizadas de detector e respondedor. Essas receitas permitem especificar quais tipos de violações de segurança geram uma advertência e quais ações podem ser executadas nelas. Por exemplo, talvez você queira detectar buckets do serviço Object Storage que tenham visibilidade definida como pública.

    Aplique o Cloud Guard no nível da tenancy para cobrir o escopo mais amplo e reduzir a carga administrativa de manutenção de várias configurações.

    Você também pode usar o recurso Lista gerenciada para aplicar determinadas configurações aos detectores.

  • Zona de segurança

    As zonas de segurança garantem desde o início as melhores práticas de segurança da Oracle, impondo políticas como criptografia de dados e impedindo o acesso público às redes de um compartimento inteiro. Uma zona de segurança está associada a um compartimento com o mesmo nome e inclui políticas de zona de segurança ou uma "receita" que se aplica ao compartimento e seus subcompartimentos. Você não pode adicionar ou mover um compartimento padrão para um compartimento da zona de segurança.

  • Grupos de segurança de rede (NSGs)

    Você pode usar NSGs para definir um conjunto de regras de entrada e saída que se aplicam a VNICs específicas. Recomendamos o uso de NSGs em vez de listas de segurança, pois os NSGs permitem separar a arquitetura de sub-rede da VCN dos requisitos de segurança do seu aplicativo.

    Você pode usar NSGs para definir um conjunto de regras de entrada e saída que se aplicam a VNICs específicas. Recomendamos o uso de NSGs em vez de listas de segurança, pois os NSGs permitem separar a arquitetura de sub-rede da VCN dos requisitos de segurança do seu aplicativo.

  • Largura de banda do balanceador de carga

    Ao criar o balanceador de carga, você pode selecionar uma forma predefinida que forneça uma largura de banda fixa ou especificar uma forma personalizada (flexível) na qual defina uma faixa de largura de banda e permita que o serviço dimensione a largura de banda automaticamente com base nos padrões de tráfego. Com qualquer uma das abordagens, você pode alterar a forma a qualquer momento após a criação do balanceador de carga.

Considerações

Ao configurar o Oracle Retail Xstore Point of Service no Oracle Cloud Infrastructure, considere o seguinte: informações.

  • Gerenciabilidade

    Os contêineres permitem que os aplicativos sejam implementados, corrigidos ou dimensionados com mais rapidez. Os planos de Controle de Contêiner oferecem uma variedade de ferramentas que simplificam o gerenciamento de contêineres, como rollbacks e upgrades, como parte da plataforma. Ele também lida com instalação.

  • Portabilidade

    Aplicativos executados em contêineres podem ser implementados facilmente em vários sistemas operacionais, plataformas de hardware e plataformas de nuvem diferentes.

  • Desempenho

    Em comparação com outros métodos de virtualização, como VMs, os contêineres são extremamente leves. Um dos muitos benefícios de ser leve é o rápido tempo de inicialização. Como um contêiner não depende de um hipervisor ou sistema operacional virtualizado para acessar recursos de computação, os tempos de inicialização são praticamente instantâneos.

  • Segurança

    O isolamento introduzido pela conteinerização também fornece uma camada adicional de segurança. Como os contêineres são isolados um do outro, você pode ter certeza de que seus aplicativos estão sendo executados em seu próprio ambiente independente. Isso significa que, mesmo que a segurança de um contêiner seja comprometida, outros contêineres no mesmo host permanecem seguros.

  • Custo

    A solução suporta uma pegada de hardware reduzida nas lojas de varejo.

Explorar Mais

Saiba mais sobre a implementação do Oracle Retail Xstore Point of Service na Oracle Cloud Infrastructure.

Revise estes recursos adicionais:

Confirmações

  • Authors: Lee Clinton
  • Contributors: Bhanu Sharma
