Saiba Mais sobre como Criar uma Topologia de Várias Camadas Segura na Nuvem

Em uma topologia de aplicação com várias camadas, seus recursos têm requisitos distintos de controle de acesso e restrições de fluxo de tráfego. Organize seus recursos em compartimentos e defina políticas do Oracle Cloud Infrastructure Identity and Access Management (IAM) para controlar o acesso dos usuários aos recursos de cada compartimento. Isole os recursos em cada camada em sub-redes separadas.

Arquitetura

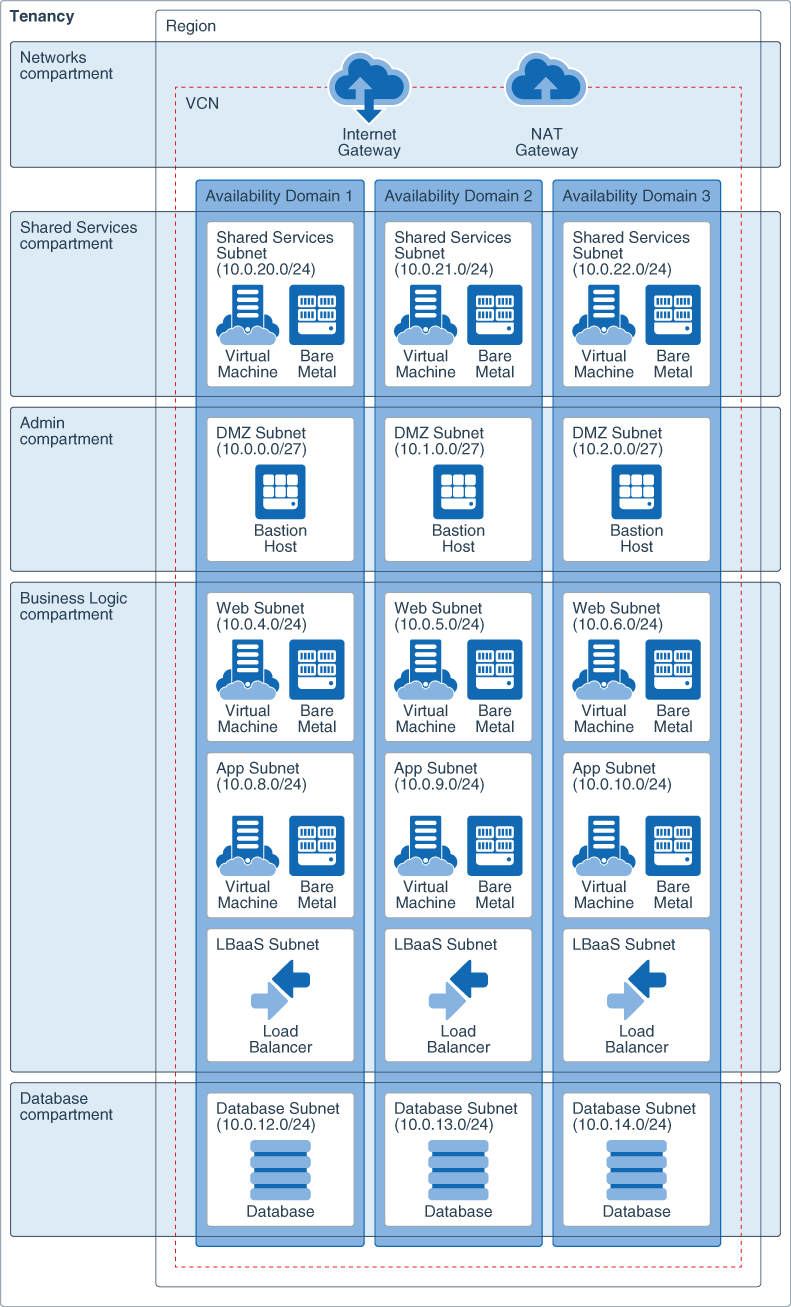

A arquitetura a seguir mostra os recursos de nuvem agrupados em compartimentos, com base na natureza dos recursos. Os hosts de bastion, as instâncias de computação, os balanceadores de carga e os bancos de dados estão em uma rede de nuvem virtual única (VCN), mas são anexados a sub-redes diferentes.

A seguir, descrição de multi-tier-network-architecture.png

Descrição da ilustração multi-tier-network-architecture.png

Os compartimentos fornecem limites lógicos para isolar seus recursos na nuvem, com base nos grupos de usuários responsáveis por gerenciar os recursos. Os compartimentos também permitem que você rastreie e gerencie o uso de recursos em nuvem por cada departamento de sua organização. Observe que um compartimento é global para a locação; ou seja, ele abrange todas as regiões.
Os recursos desta arquitetura são distribuídos pelos três domínios de disponibilidade (AD). Em uma região que tem um único AD, você pode distribuir as instâncias de computação entre os domínios de falha do AD para alta disponibilidade.
O compartimento Redes contém a VCN e os gateways associados.
As instâncias de computação dessa arquitetura são anexadas a sub-redes específicas do AD. Para proteger as sub-redes contra a falha do AD, a Oracle recomenda que você use sub-redes regionais, que se estendem por toda a região.
O compartimento do Shared Services contém instâncias de computação que são compartilhadas no tenancy.
O compartimento Admin contém os hosts de bastão que são expostos ao tráfego da internet.
O compartimento Lógica de Negócios contém as instâncias de computação que hospedam os servidores Web e os servidores de aplicativos. Ele também contém os balanceadores de carga.
O compartimento Banco de Dados contém as instâncias do banco de dados.
