OCI GoldenGate 拓扑示例

在创建 OCI GoldenGate 部署之前，请查看以下示例拓扑，以帮助您规划解决方案所需的资源数量。

相关主题

我需要多少资源？

部署

要确定您的解决方案需要多少部署，请考虑您要在其中复制数据的技术类型。

例如，如果源数据库和目标数据库是 Oracle 自治数据库，则只需一种 Oracle 部署类型。

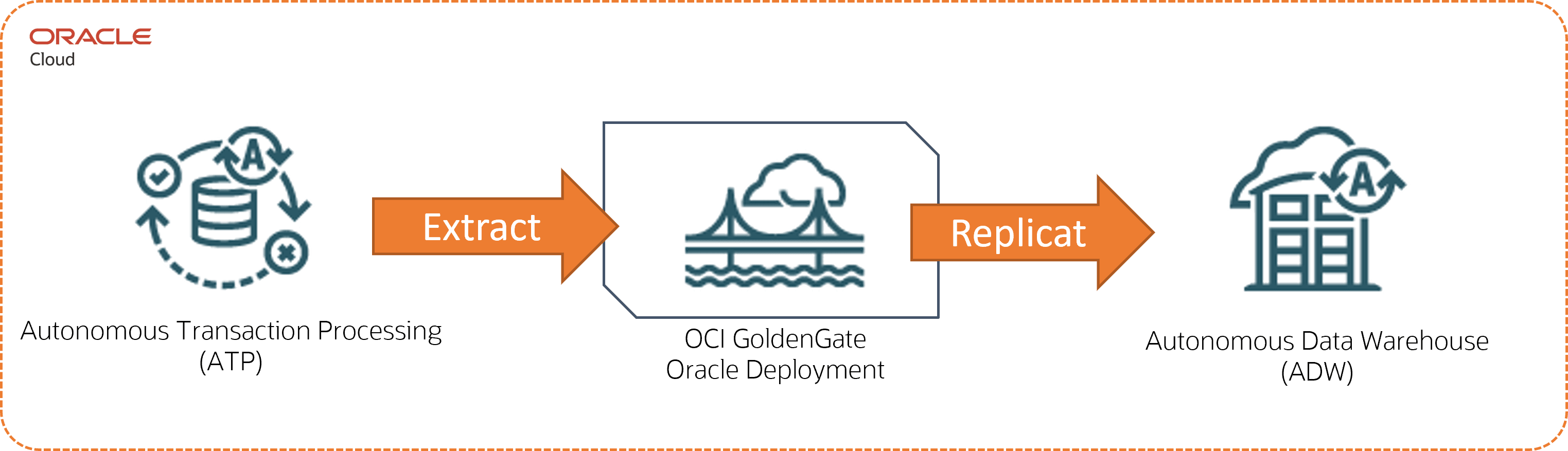

后面是 atp-adw.png 的说明
插图 atp-adw.png 的说明

请参阅在同一区域中的云数据库之间复制数据。

如果您要在两种不同技术之间复制数据，则需要两个 OCI GoldenGate 部署。例如，如果源数据库是 MySQL database 类型，而目标是大数据类型，则必须：
  • 为 MySQL 源创建 MySQL 部署
  • 为您的大数据目标创建大数据部署
此解决方案还需要分配路径。有关详细信息，请参见以下示例。

连接

您必须为每个源技术和目标技术创建连接，然后将连接分配给相应的部署。使用上面的 MySQL to Big Data 示例，必须：
  • 创建与源 MySQL database 的连接，然后将其分配给 MySQL 部署
  • 创建与目标大数据技术的连接，然后将其分配给大数据部署

注意：

如果目标部署没有公共端点，则还必须创建 GoldenGate 连接，然后将此连接分配给源部署。

示例：Azure SQL 托管实例到自治事务处理

在此示例中，Azure SQL 托管实例是源技术，自治事务处理 (ATP) 是目标。

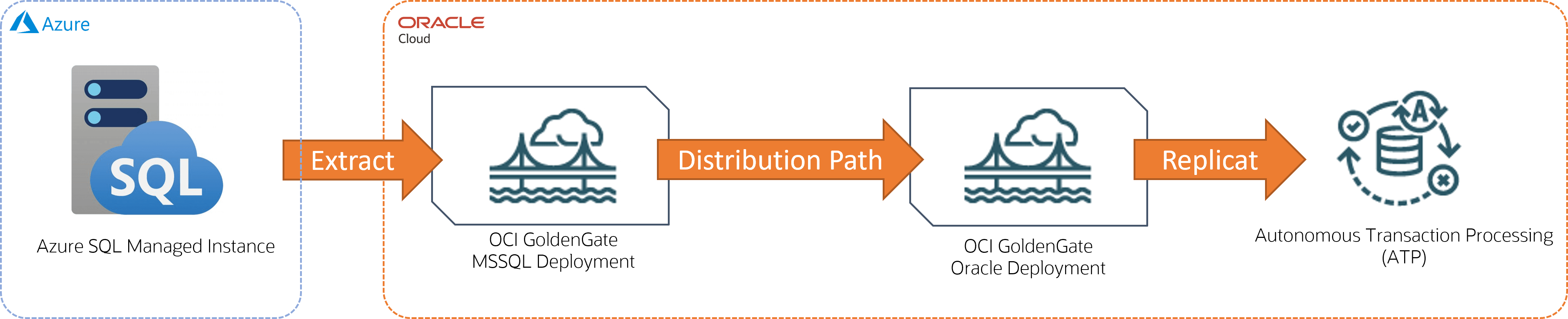

后面是 azure-atp.png 的说明
插图 azure-atp.png 的说明

对于此复制方案，您需要：

  • 两个部署：
    • 源数据库的 Microsoft SQL Server 部署
    • 目标数据库的 Oracle 部署
  • 关系：
    • 与 Azure SQL 托管实例的连接，然后分配给 Microsoft SQL Server 部署
    • 与自治事务处理的连接，然后分配给 Oracle 部署
    • 如果您的目标部署没有公共端点，请创建 Oracle GoldenGate 连接，然后将其分配给源部署。
  • 进程：
    • 在来源部署中创建的提取流程
    • 在源部署中创建的分发路径
    • 在目标部署中创建的复制

此复制方案以 quickstart 形式提供。

示例：自治事务处理到 Apache Kafka

在此示例中，自治事务处理 (ATP) 是源技术，Apache Kafka 是目标。

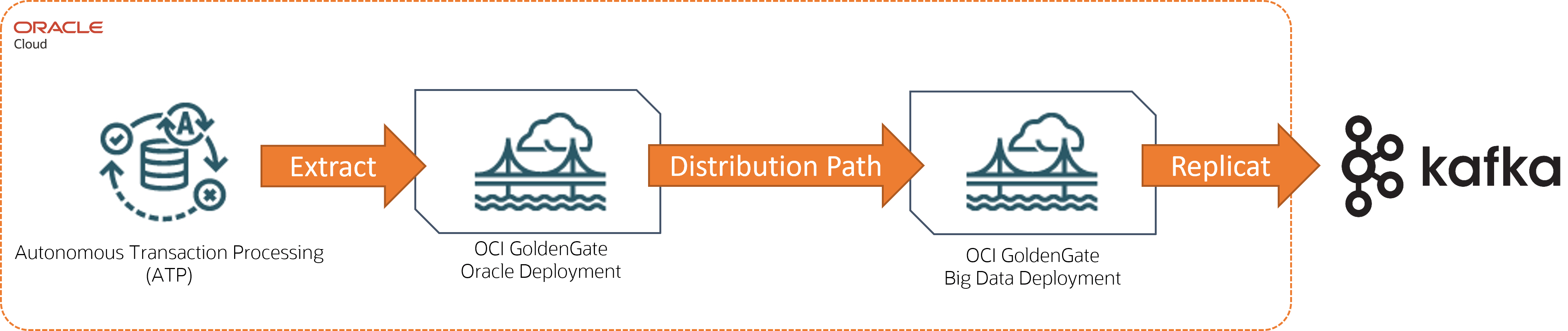

后面是 atp-kafka.png 的说明
插图 atp-kafka.png 的说明

对于此复制方案，您需要：

  • 两个部署：
    • 源数据库的 Oracle 部署
    • 面向目标技术的大数据部署
  • 关系：
    • 与自治事务处理的连接，然后分配给 Oracle 部署
    • 与 Apache Kafka 的连接，然后分配给大数据部署
    • 如果您的目标部署没有公共端点，请创建 Oracle GoldenGate 连接，然后将其分配给源部署。
  • 进程：
    • 在来源部署中创建的提取流程
    • 在源部署中创建的分发路径
    • 在目标部署中创建的复制

此复制方案可用作 quickstart 。

示例：PostgreSQL 到自治事务处理

在此示例中，PostgreSQL 是源技术，自治事务处理 (Autonomous Transaction Processing，ATP) 是目标。

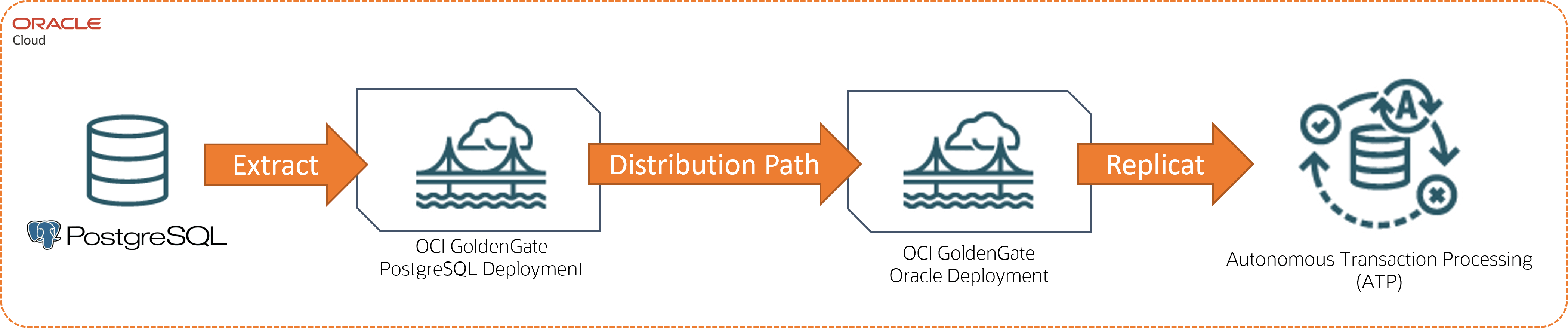

后面是 postgres-atp.png 的说明
插图 postgres-atp.png 的说明

对于此复制方案，您需要：

  • 两个部署：
    • 源数据库的 PostgresSQL 部署
    • 面向目标技术的 Oracle 部署
  • 关系：
    • 连接到 PostgreSQL，然后分配给 PostgreSQL 部署
    • 与自治事务处理的连接，然后分配给 Oracle 部署
    • 如果您的目标部署没有公共端点，请创建 Oracle GoldenGate 连接，然后将其分配给源部署。
  • 进程：
    • 在来源部署中创建的提取流程
    • 在源部署中创建的分发路径
    • 在目标部署中创建的复制

此复制方案可用作 quickstart 。

示例：PostgreSQL 到 MySQL

在此示例中，PostgreSQL 是源技术，MySQL 是目标。

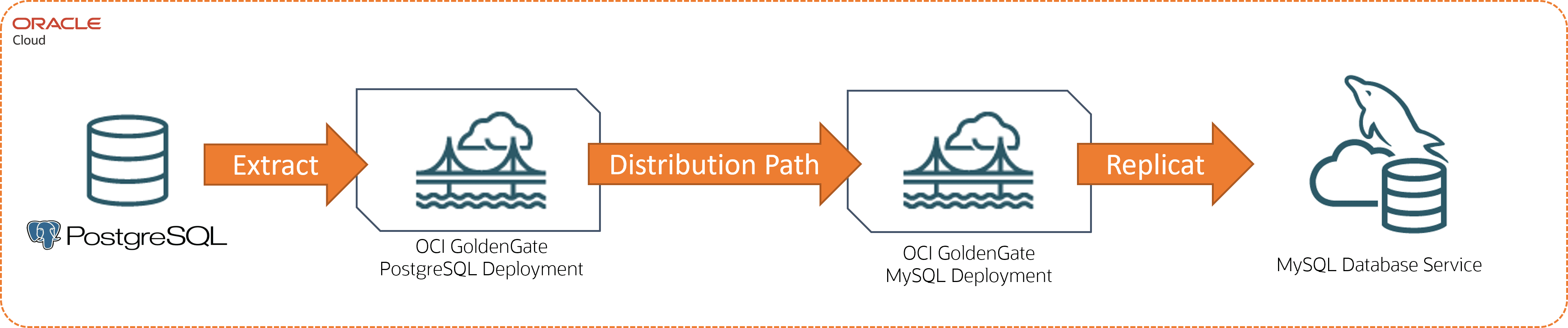

后面是 postgres-mysql.png 的说明
插图 postgres-mysql.png 的说明

对于此复制方案，您需要：

  • 两个部署：
    • 源数据库的 PostgresSQL 部署
    • 目标技术的 MySQL 部署
  • 关系：
    • 连接到 PostgreSQL，然后分配给 PostgreSQL 部署
    • 连接到 MySQL，然后分配给 MySQL 部署
    • 如果您的目标部署没有公共端点，请创建 Oracle GoldenGate 连接，然后将其分配给源部署。
  • 进程：
    • 在来源部署中创建的提取流程
    • 在源部署中创建的分发路径
    • 在目标部署中创建的复制

此复制方案可用作 quickstart 。

PostgreSQL 至 Snowflake

在此示例中，PostgreSQL 是源技术，Snowflake 是目标。

后面是 postgres-snowflake.png 的说明
插图 postgres-snowflake.png 的说明

对于此复制方案，您需要：

  • 两个部署：
    • 源数据库的 PostgresSQL 部署
    • 面向目标技术的大数据部署
  • 关系：
    • 连接到 PostgreSQL，然后分配给 PostgreSQL 部署
    • 与 Snowflake 的连接，然后分配给大数据部署
    • 如果您的目标部署没有公共端点，请创建 Oracle GoldenGate 连接，然后将其分配给源部署。
  • 进程：
    • 在来源部署中创建的提取流程
    • 在源部署中创建的分发路径
    • 在目标部署中创建的复制

此复制方案可用作 quickstart 。
