注意：

此教程需要访问 Oracle Cloud。要注册免费账户，请参阅开始使用 Oracle Cloud Infrastructure Free Tier 。
它使用 Oracle Cloud Infrastructure 身份证明、租户和区间示例值。完成实验室时，请将这些值替换为特定于云环境的值。

在 OCI 上部署具有 Windows Active Directory 的 HA Samba 集群

简介

我们将讨论如何通过将 Ubuntu 实例上的 Samba 自动故障转移到 Oracle Cloud Infrastructure (OCI) 来配置高可用性 (HA)。此解决方案是一个强大而可靠的文件服务器基础设施，利用集群服务器消息块 (Server Message Block，SMB) 设置的强大功能和完全免费许可证。成本仅与使用量（oCPU 和块存储卷大小）相关。

在组织中实施群集 SMB 文件服务器服务的好处包括：

可靠性：集群配置可确保高可用性，尽可能降低停机风险并确保持续访问关键文件。
容错：在服务器发生故障时，群集设置提供自动故障转移，保证对文件的访问不中断并保持业务连续性。
资源利用率：高效的资源分配可确保服务器资源的最佳利用率，最大限度地提高工作效率，同时最大限度地降低运营成本。
高性能：实施集群 SMB 文件服务器是创建弹性、高性能的 IT 环境的战略举措，旨在满足不断发展的业务需求。

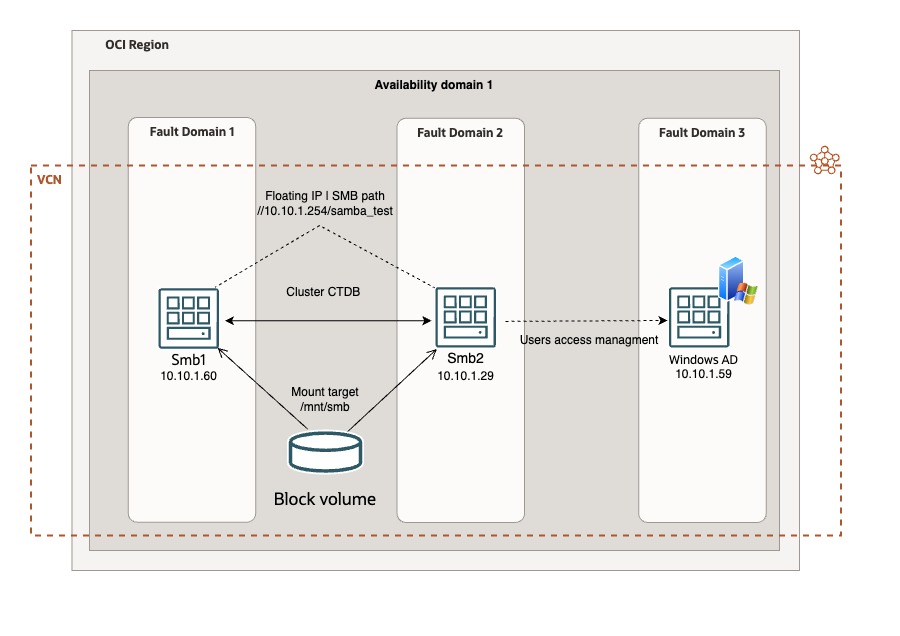

体系结构

目标

在支持 SMB 协议的 HA 中部署与 Windows Active Directory 集成的可靠文件服务器。

先决条件

访问 OCI 租户。
两个 Linux Ubuntu VM。
一个块存储卷。

任务 1：设置环境

创建两个 Ubuntu 22.04 计算实例。
在两个计算实例上，建立存储文件和配置 Samba 服务器的目录。例如：/mnt/smb。
创建 SMB 数据存储具有所需大小的块存储卷，并将其连接到两个计算实例（iSCSI、读/写 - 可共享）。有关更多信息，请参见 Attaching a Volume to Multiple Instances 。
请注意分配给使用以下命令连接的块存储卷的开发名称。
```
sudo lsblk
```
在第一个节点上分配辅助专用 IP 地址。这是一个浮动的 IP 地址。例如：10.10.1.254。
更新两个 Ubuntu 实例上的 /etc/hosts 文件，以包括所有节点（包括将用于用户验证的 Windows Active Directory 服务器）的 IP 地址和主机名。例如：10.10.1.60 smb1、10.10.1.29 smb2、10.10.1.59 ad.testad.oci testad.oci AD。
根据需要，在两个 Ubuntu 实例上配置 iptables。

注：Ubuntu 实例附带预配置的 iptables。INPUT 部分中的第六条规则拒绝其他所有规则，因此您可以选择删除它或添加在此规则之前允许的特定协议和端口。
在两个 Ubuntu 实例上安装和配置 Oracle Cloud Infrastructure 命令行界面 (OCI CLI)。有关更多信息，请参见 Install the OCI CLI and configure it (configuration command：oci setup config) 。

注：将 OCI CLI 安装到 /usr/bin 或您的用户路径中，以避免权限问题，默认情况下为 root。
```
bash -c "$(curl -L https://raw.githubusercontent.com/oracle/ocicli/master/scripts/install/install.sh)"
```

任务 2：配置 Oracle Cluster File System 版本 2 (OCFS2)

Oracle Cluster File System 版本 2 (OCFS2) 是 Oracle Corporation 开发并根据 GNU 通用公共许可证发布的通用共享磁盘文件系统。

要管理共享可写块存储卷，必须部署 OCFS2。有关更多信息，请参见 A Simple Guide to Oracle Cluster File System (OCFS2) using iSCSI on Oracle Cloud Infrastructure 。

在两个节点上运行以下命令。
```
sudo apt-get install ocfs2-tools -y
```
在 /etc/default/o2cb 文件中将 O2CB_ENABLED 的值从 false 更新为 true 。
```
O2CB_ENABLED=true
```

在 /etc/ocfs2/cluster.conf 文件中输入以下代码。

注：注意文件的缩进和格式。

cluster:
   name = ocfs2
   heartbeat_mode = local
   node_count = 2
node:
   cluster = ocfs2
   number = 0
   ip_port = 7777
   ip_address = 10.10.1.60
   name = smb1
node:
   cluster = ocfs2
   number = 1
   ip_port = 7777
   ip_address = 10.10.1.29
   name = smb2

现在，启动 o2cb 服务。
```
sudo /etc/init.d/o2cb start
```
使用 OCFS2 文件系统格式化块存储卷设备。仅在第一个节点上运行以下命令。

注：我们在步骤 3 中记录的设备的路径。
```
sudo mkfs.ocfs2 "MyOCFS2Cluster" /dev/sd*
```
使用以下命令注册群集。
```
sudo o2cb register-cluster ocfs2
```
将块存储卷挂载到为 Samba 服务器分配的目录上。例如：/mnt/smb。
```
sudo mount /dev/sd* /mnt/smb
```
使用以下命令检查群集状态。
```
sudo o2cb list-nodes ocfs2
```

使用以下命令启用服务。

sudo systemctl enable o2cb
sudo systemctl enable ocfs2

更新 /etc/fstab 中的 fstab 以在启动时自动挂载块存储卷。

注：根据您的开发名称调整 /dev/sd\* 设备。
```
/dev/sd* /mnt/smb ocfs2     _netdev,defaults   0 0
```

任务 3：设置 Samba 集群

Samba 允许在 Microsoft Windows 和 Unix 上运行的计算机之间进行文件和打印共享。它是数十种服务和协议的实现，包括：NetBIOS over TCP/IP (NBT) 和 SMB - 有时称为通用 Internet 文件系统 (Common Internet File System，CIFS)。

使用以下命令在两个节点上安装 Samba 和 Cluster Trivial Database (CTDB)。
```
sudo apt-get install ctdb samba samba-common winbind smbclient -y
```

编辑 Samba 配置文件。

sudo nano /etc/samba/smb.conf

复制并粘贴以下参数。

注:

您必须相应地配置环境和 Windows domain/workgroup。

对于所有节点，netbios name 参数必须相同。

[global]
      server string = samba_server
      workgroup = TESTAD
      password server = ad.testad.oci
      realm = testad.oci
      winbind enum groups = yes
      winbind enum users = yes
      winbind use default domain = yes
      security = ADS
      debuglevel = 2
      wins support = no
      idmap config TESTAD : backend = rid
      idmap config TESTAD : range = 10000 - 50000
      idmap config * : backend = tdb
      idmap config * : range = 1000-9999
      template shell = /bin/false
      winbind offline logon = false
      interfaces = lo ens3
      clustering = yes
      guest ok = yes
      bind interfaces only = no
      disable netbios = no
      netbios name = sambacluster1
      smb ports = 445
      log file = /var/log/samba/smb.log
      max log size = 10000
      veto files = /._*/.DS_Store/.Trashes/.TemporaryItems/
      delete veto files = yes
      nt acl support = yes
      inherit acls = yes
      map acl inherit = yes
      map archive = yes
      map hidden = yes
      map read only = yes
      map system = yes
      store dos attributes = yes
      inherit permissions = yes
      unix extensions = no
[samba_test]
      path = /mnt/smb
      browseable = yes
      writeable = yes
      read only = no
      public = yes
      inherit acls = no
      admin users = "testad.oci\administrator"
      create mask = 0744
      directory mask = 0755

要设置群集，请编辑 CTDB 配置文件。

sudo nano  /etc/ctdb/ctdb.conf

复制并粘贴以下参数。

CTDB_NODES=/etc/ctdb/nodes
CTDB_PUBLIC_ADDRESSES=/etc/ctdb/public_addresses
CTDB_RECOVERY_LOCK="/mnt/Samba/ctdb/.ctdb.lock"
CTDB_MANAGES_SAMBA=yes
CTDB_MANAGES_WINBIND=yes
CTDB_SERVICE_SMB=smbd

编辑节点配置文件以配置群集。
```
sudo nano /etc/ctdb/nodes
```
添加节点的 IP 地址。
```
10.10.1.60
10.10.1.29
```
编辑 CTDB 公共地址配置文件（浮动 IP 地址）。
```
Sudo nano /etc/ctdb/public_addresses
```
添加浮动 IP 地址。
```
10.10.1.254/0 ens3
```

我们必须添加脚本以在 OCI 级别管理浮动 IP 地址，并在发生故障转移时自动迁移该地址。

Sudo nano /etc/ctdb/functions

在 add_ip_to_iface () 部分后面添加以下代码。

注：使用节点 VNIC OCID 和主机名更改 Oracle Cloud 标识符 (OCID) 和主机名。

##### OCI vNIC variables
   server="`hostname -s`"
   smb1vnic="ocid1.vnic.oc1.eu-frankfurt-1.YOUR_NODE1_VNIC_OCID"
   smb2vnic="ocid1.vnic.oc1.eu-frankfurt-1.YOUR_NODE2_VNIC_OCID"
   vnicip="10.10.1.254"
   #export LC_ALL=C.UTF-8
   #export LANG=C.UTF-8
   #touch /tmp/vip.log
   ##### OCI/IPaddr Integration
      if [ $server = "smb1" ]; then
         /usr/bin/oci network vnic assign-private-ip --unassign-if-already-assigned --vnic-id $smb1vnic --ip-address $vnicip 2>/dev/null
      else
         /usr/bin/oci network vnic assign-private-ip --unassign-if-already-assigned --vnic-id $smb2vnic --ip-address $vnicip 2>/dev/null
      fi

如果浮动 IP 地址迁移不起作用，请使用以下命令对其进行故障排除。
```
sudo journalctl -u ctdb.service
```

任务 4：集成 Windows Active Directory

要将用户访问与 Windows Active Directory 服务器集成，必须在两个节点上安装 Kerberos。

sudo apt -y install winbind libpam-winbind libnss-winbind krb5-config samba-dsdb-modules samba-vfs-modules

使用以下命令配置 Kerberos。
```
sudo nano /etc/krb5.conf
```

使用以下代码检查配置文件。

注：请记住使用环境中配置的 Windows 域/领域。

[libdefaults]
      default_realm = TESTAD.OCI
# The following krb5.conf variables are only for MIT Kerberos.
      kdc_timesync = 1
      ccache_type = 4
      forwardable = true
      proxiable = true
# The following encryption type specification will be used by MIT Kerberos.
# if uncommented. In general, the defaults in the MIT Kerberos code are
# correct and overriding these specifications only serves to disable new
# encryption types as they are added, creating interoperability problems.
# The only time when you might need to uncomment these lines and change
# the enctypes is if you have local software that will break on ticket
# caches containing ticket encryption types it doesn't know about (such as # old versions of Sun Java).
# default_tgs_enctypes = des3-hmac-sha1
# default_tkt_enctypes = des3-hmac-sha1
# permitted_enctypes = des3-hmac-sha1
# The following libdefaults parameters are only for Heimdal Kerberos.
      fcc-mit-ticketflags = true
[realms]
      TESTAD.OCI = {
               kdc = ad.testad.oci
               admin_server = ad.testad.oci

最后一步是使用以下命令将两个主机加入 Windows 域。
```
Sudo net ads join -U Administrator -S testad.oci
```

现在，尝试使用浮动 IP 地址和 Windows Active Directory 用户将客户端连接到 Samba 服务器（例如：//10.10.1.254/samba_test），并在一个节点关闭或重新启动时测试业务连续性。

新的 Samba 集群已经准备就绪！

确认

作者 - Marco Santucci（EMEA 企业云解决方案架构师）
