使用 CLI 配置 CD3 工具包以创建和导出 Oracle Cloud Infrastructure 资源
简介

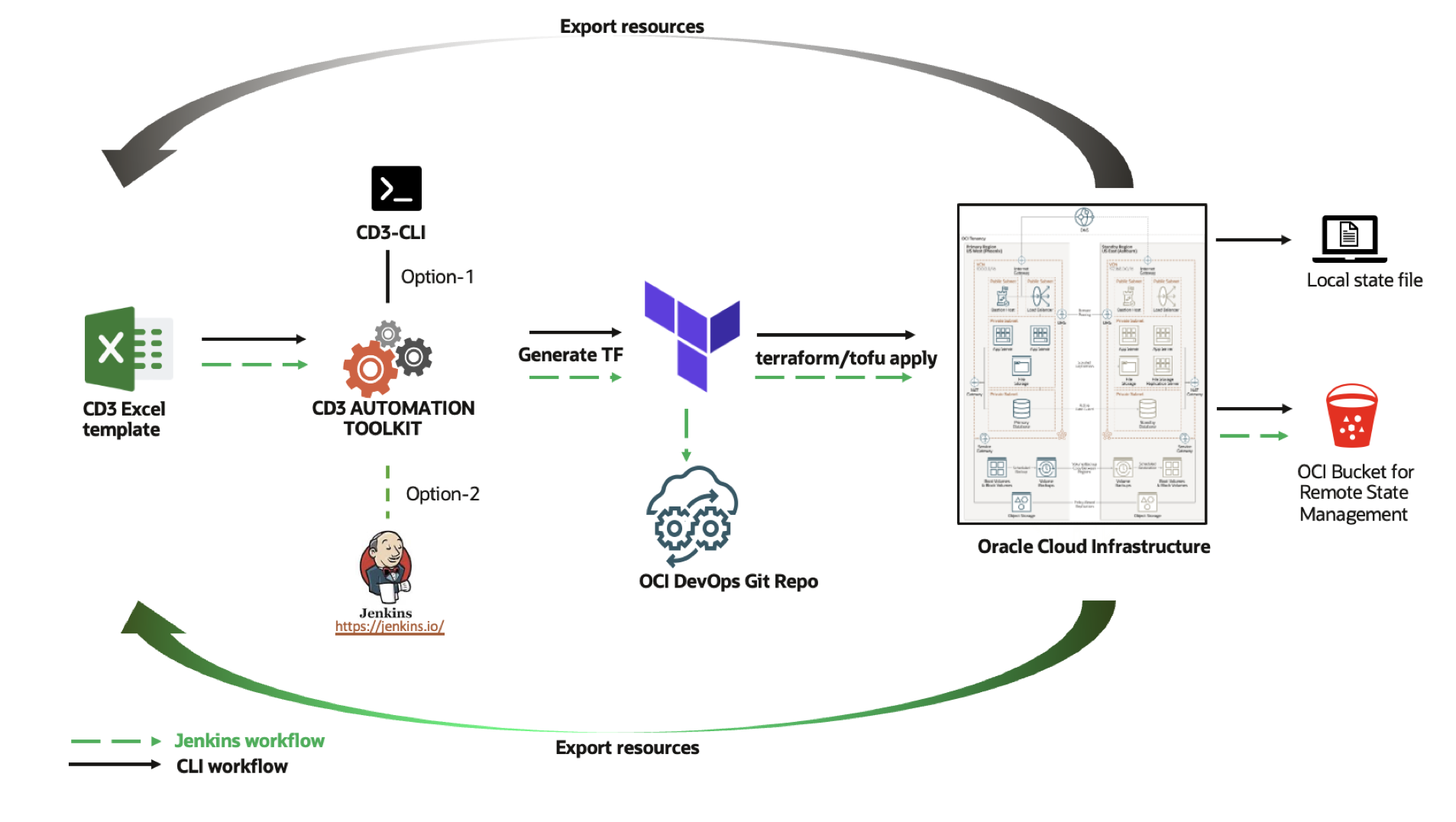

通过云部署设计可交付项 (CD3) 自动化工具包,您可以轻松地将 Excel 模板转换为功能完备的 Terraform 模块,从而轻松构建、导出和管理 Oracle Cloud Infrastructure (OCI) 资源。
该工具包还支持使用 OCI DevOps Git 服务和 Jenkins 管道进行无缝资源管理。
目标
-
只需单击一下即可启动 CD3 容器资源管理器堆栈,并使用 CD3 CLI 创建 OCI 网络和 OCI 计算资源。
-
使用 CD3 CLI 导出 OCI 网络和 OCI 计算资源。
先决条件
-
Oracle Cloud Infrastructure Identity and Access Management (OCI IAM) 策略,允许用户或实例主体管理使用工具包创建或导出所需的服务。
-
部署堆栈的用户应有权启动 OCI 资源管理器堆栈、OCI 计算实例和 OCI 网络资源。
任务 1:设置工具包容器
-
单击部署到 Oracle Cloud 可启动创建 CD3 workVM 的 OCI 资源管理器堆栈。
-
接受条款和条件。输入 workVM 的 Network(网络)、 Compartment(区间)、 Virtual Machine (VM) Name(虚拟机 (VM) 名称)、 Shape(配置)和其他详细信息。
注:要维护安全环境,请提供特定的源 CIDR 范围来访问 VM。不要使用
0.0.0.0/0
。 -
选中运行应用部分,然后单击创建。
-
应用作业成功后,单击该作业并向下滚动到日志末尾。

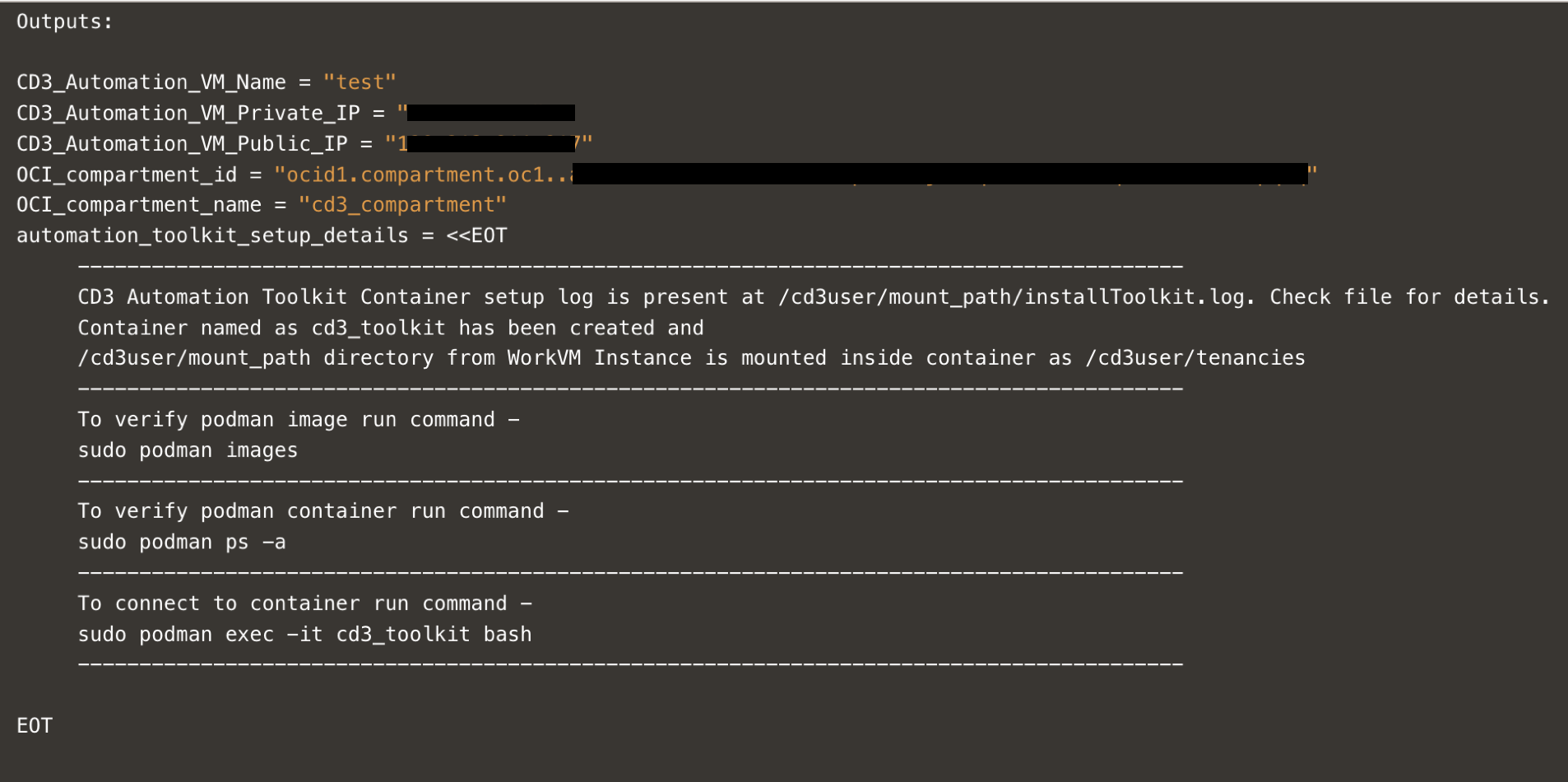

查找创建的 VM 的详细信息以及登录到工具包容器的要执行的命令。下图显示了示例输出。
登录容器后,按照任务 2 并连接到 OCI 租户以执行 OCI API。
任务 2:将容器连接到 OCI 租户
-
在容器内,导航到
cd /cd3user/oci_tools/cd3_automation_toolkit/user-scripts/

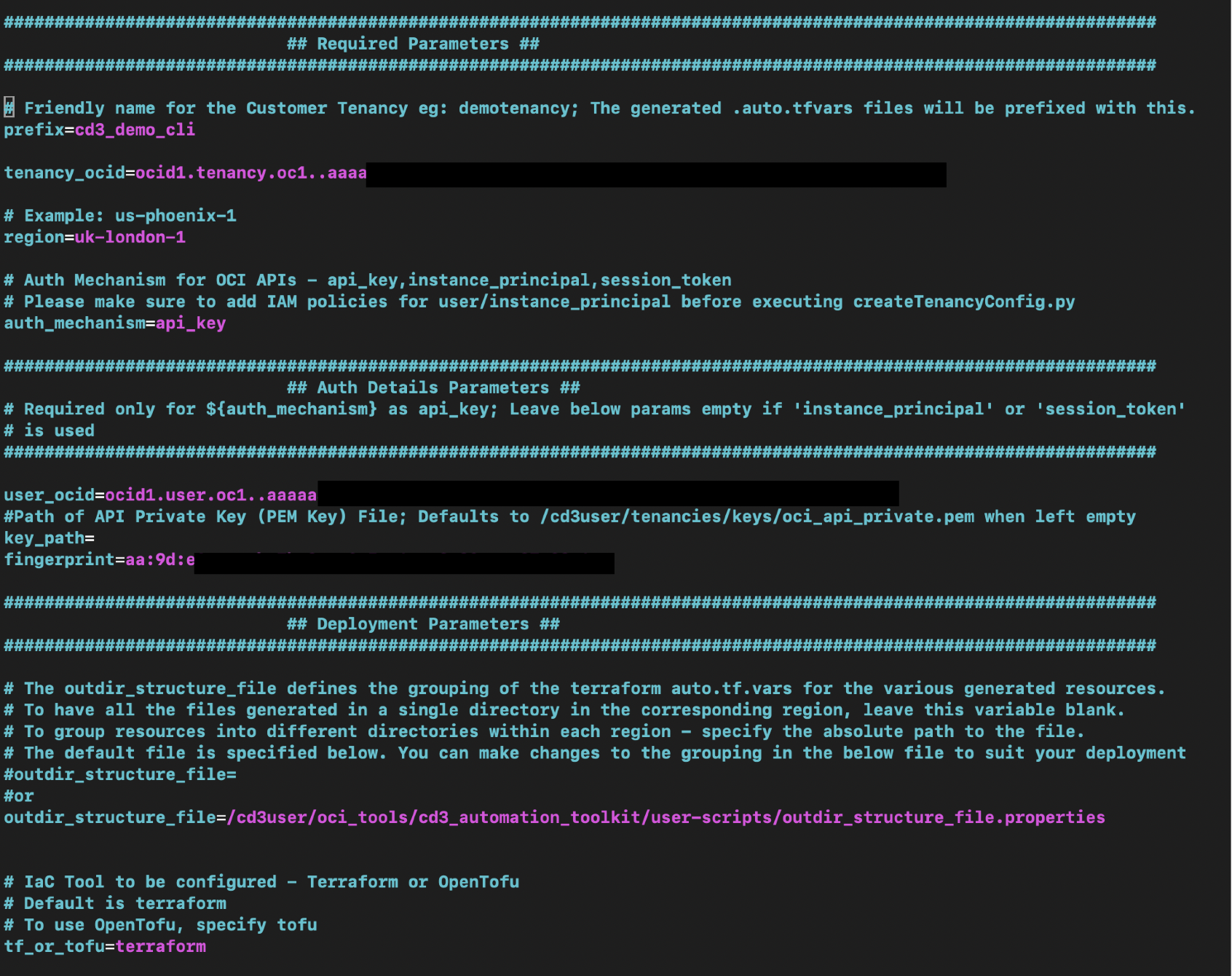

并打开tenancyconfig.properties
文件。 -
在 Required parameters 和 Auth Details Parameters 部分中添加必需的配置值。
注:在本教程中,我们将使用 API 密钥验证。保持
auth_mechanism
为其默认值。 -
转到 OCI 控制台的用户设置下,将公钥上载到 APIkeys 。将私有密钥放在容器内。复制所需的配置值,然后粘贴到
tenancyconfig.properties
文件中的相应参数下。 -
保留
outdir_structure_file
参数的默认值。这会将每个服务的生成的auto.tfvars
文件分组到其特定于服务的文件夹下。 -
对于 IaC 工具,可以选择 terraform 或 tofu 。默认值为 terraform。要使用 OpenTofu,请指定 tofu 。
注:保留 Advanced Parameters for DevOps(DevOps 的高级参数)部分,因为 Jenkins 设置不在本教程的范围内。要使用 Jenkins 运行工具包,请参阅使用 Jenkins 配置 CD3 以创建和导出 Oracle Cloud Infrastructure 资源。
-
保存该文件并运行
createTenancyConfig.py
以初始化环境并开始使用 CD3。python createTenancyConfig.py tenancyconfig.properties
-

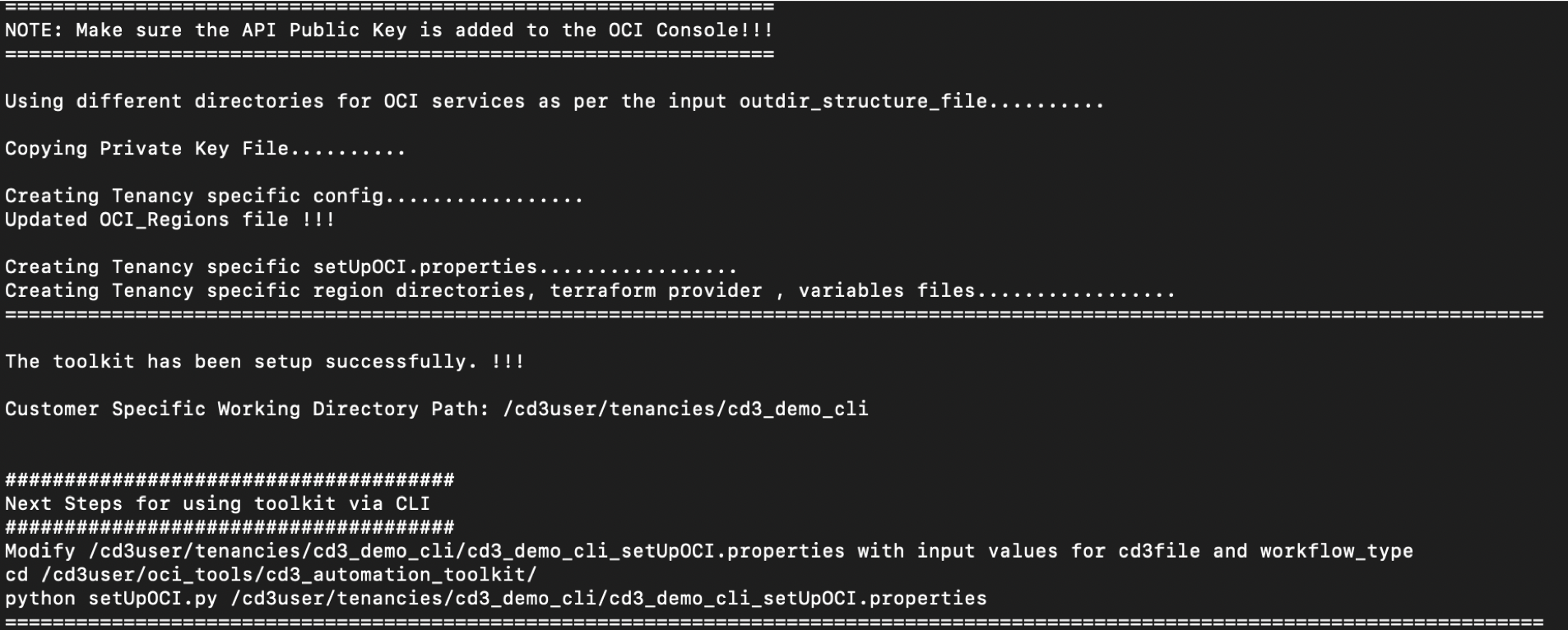

验证输出。
接下来,要在 OCI 中创建资源,请遵循任务 3 并导出资源,请遵循任务 4。
任务 3:创建资源
任务 3.1:准备 Excel 和变量文件
-
从此处下载预填充的 Excel 模板: cd3quickstart.xlsx 。根据您的环境修改工作表中的区域和区间值,然后切换回容器。
-
使用下面的 scp 命令在容器
/cd3user/tenancies/cd3_demo_cli/
中添加 Excel 文件。注:CD3 容器中的 tenancies 文件夹映射到计算 VM 中的
/cd3user/mount_path
文件夹。使用cd3user
登录以避免权限问题。scp -i ~/.ssh/id_rsa /Users/xyz/cd3quickstart.xlsx cd3user@<workvm_ip>:/cd3user/mount_path/cd3_demo_cli/cd3quickstart.xlsx
-
从容器中打开
/cd3user/tenancies/cd3_demo_cli/terraform_files/<region>/compute/variables_<region>.tf

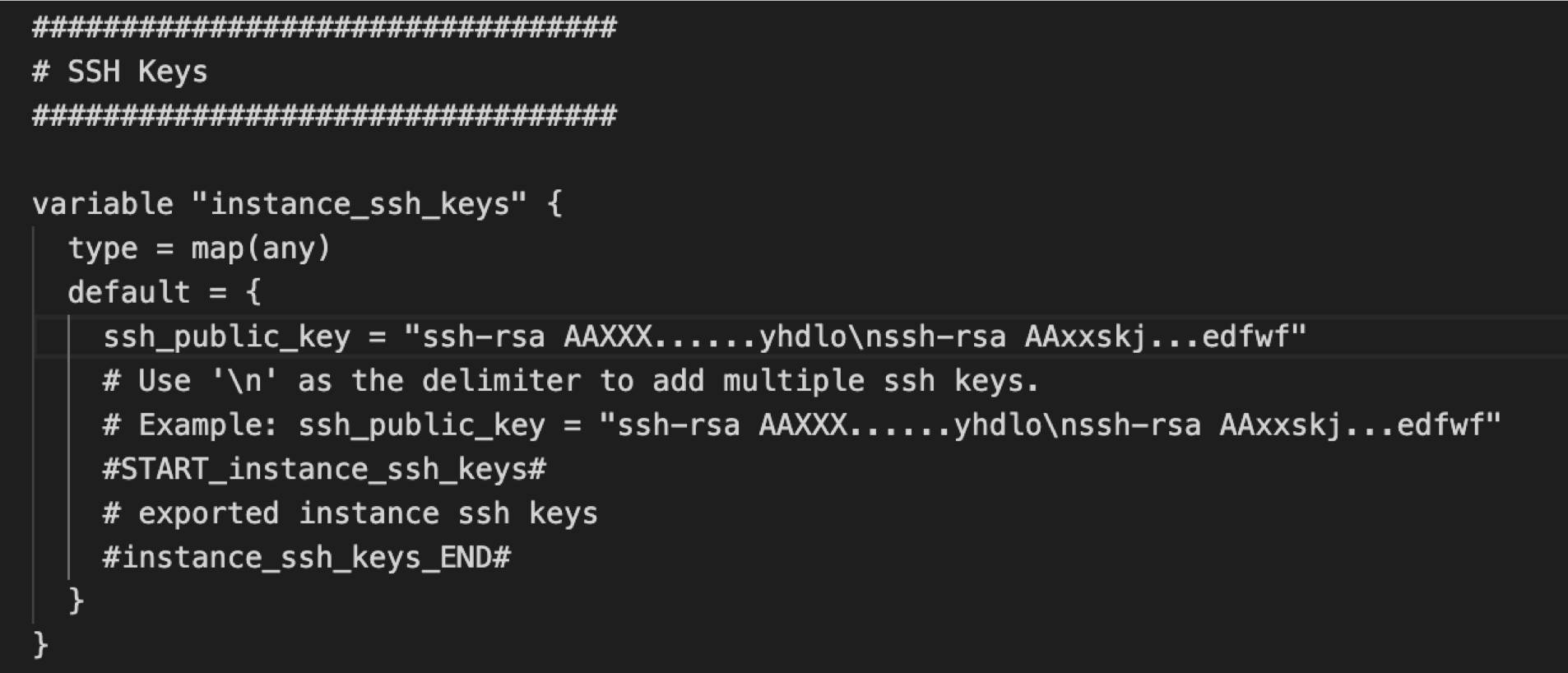

。在instance_ssh_keys
变量下,添加在 Excel 表ssh_public_key
中指定的 SSH 密钥的变量名称及其对应值(密钥内容)。 -

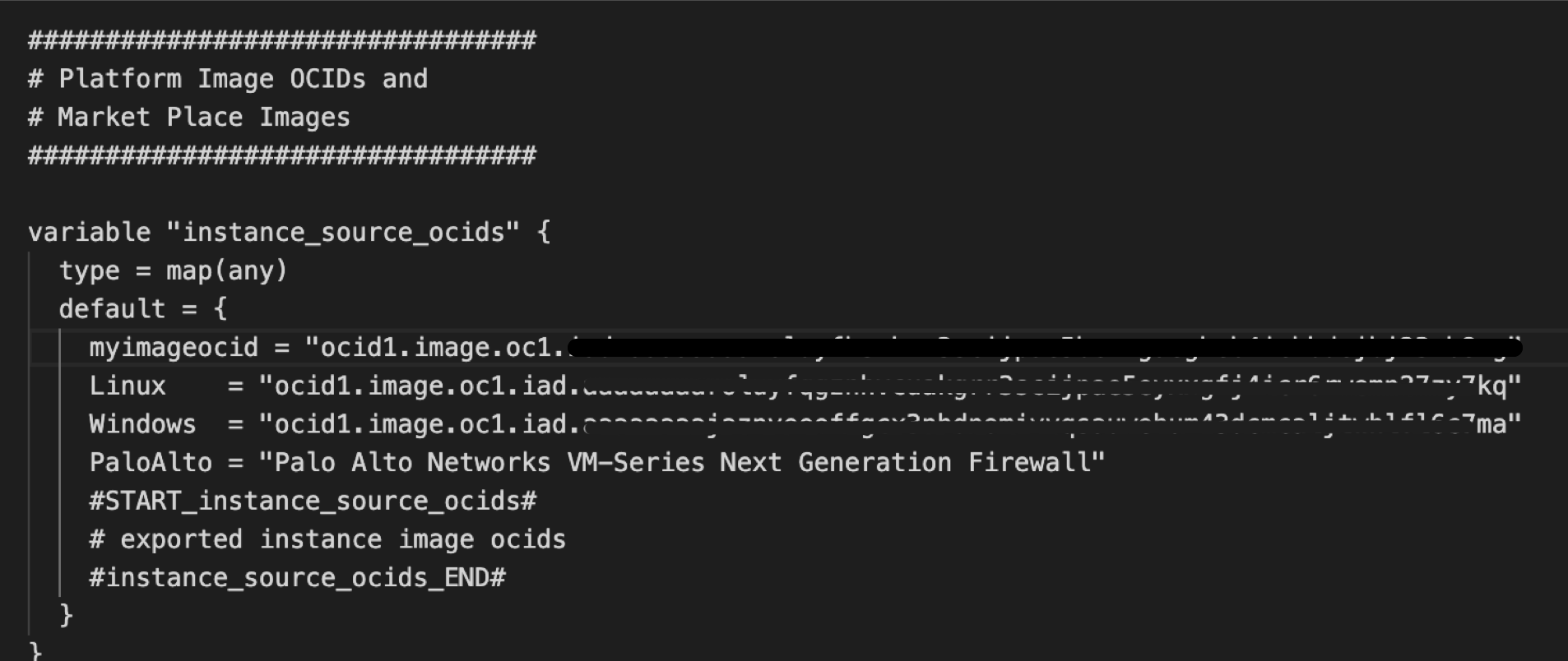

在
instance_source_ocids
变量下,包括源图像myimageocid
的 Excel 工作表中指定的变量名称,并将其 OCID 指定为对应的值。
任务 3.2:运行 setUpOCI.py
脚本以生成资源 Terraform 文件
-
打开
/cd3user/tenancies/cd3_demo_cli/cd3_demo_cli_setUpOCI.properties
文件并在cd3file
变量下添加 CD3 excel 文件路径。将 workflow_type 变量设置为create_resources
并保存文件。 -
将目录更改为
cd /cd3user/oci_tools/cd3_automation_toolkit/
并运行setUpOCI.py
脚本。python setUpOCI.py /cd3user/tenancies/cd3_demo_cli/cd3_demo_cli_setUpOCI.properties
注:如果是首次运行脚本,请为 Execute Script to fetch the compartment OCIDs into variables file 提示选择 y 。
-

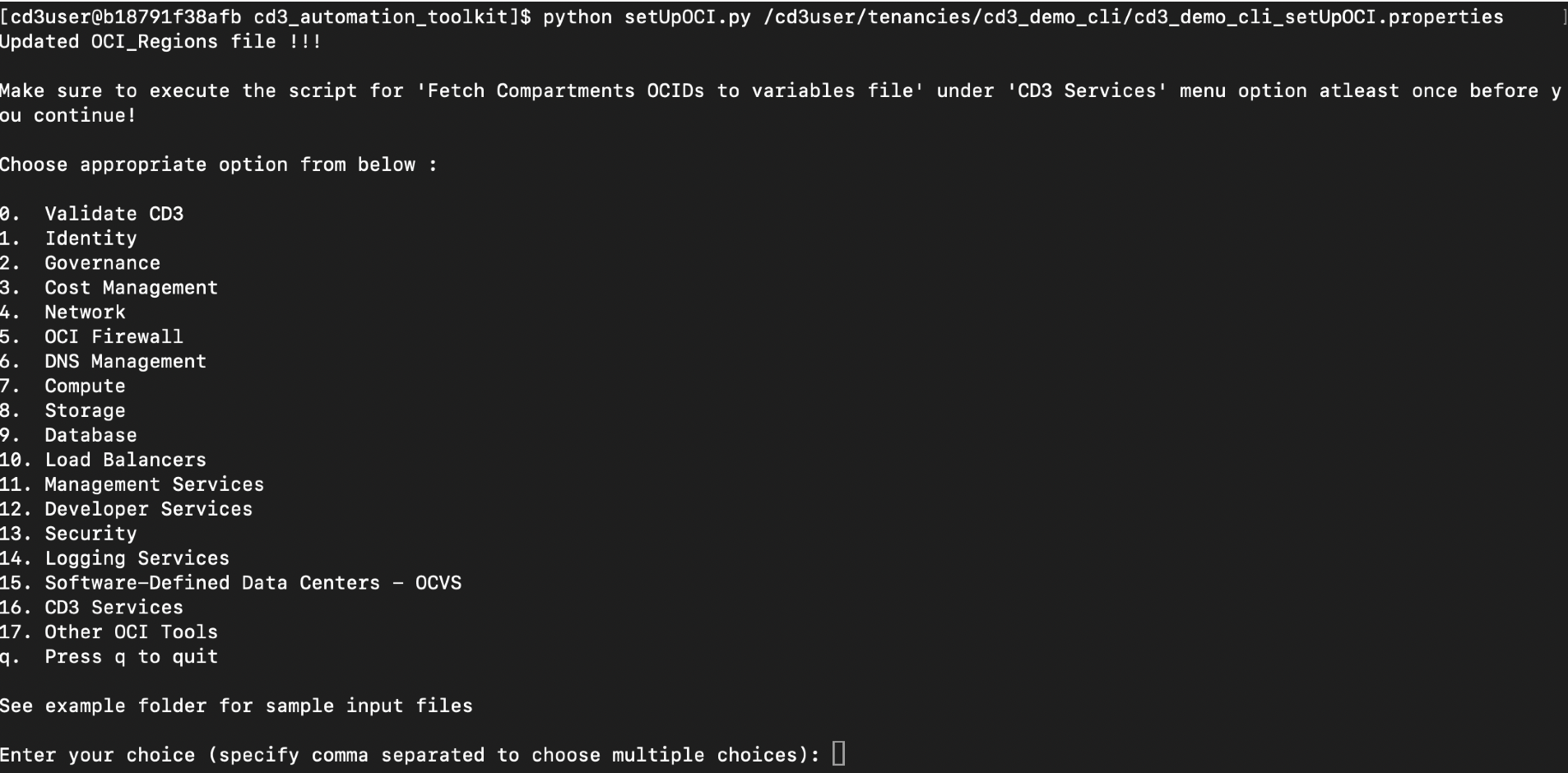

从输出菜单中选择选项网络和计算,然后选择子选项:创建网络以创建 VCN 和子网,选择添加/修改/删除实例/引导备份策略以预配实例。
-
将目录更改为
/cd3user/tenancies/cd3_demo_cli/terraform_files/<region>/network/
。运行 Terraform 命令来预配网络资源。terraform init terraform plan -out tfplan terraform apply tfplan
-
创建网络在 VCN 中创建一些尚未出现在 CD3 Excel 表中的规则(因为这些详细信息最初取自子网选项卡)。要将它们同步到 Excel 文件,请使用与上面相同的 Excel 表再次运行
setUpOCI
脚本。确保在cd3_demo_cli_setUpOCI.properties
文件中将工作流设置为创建资源。在主选项下选择 Network(网络),然后选择下面的子选项。Security Rules ---> Export Security Rules (From OCI into SecRulesinOCI sheet), Add/Modify/Delete Security Rules (Reads SecRulesinOCI sheet) Route Rules ---> Export Route Rules (From OCI into RouteRulesinOCI sheet), Add/Modify/Delete Route Rules (Reads RouteRulesinOCI sheet) DRG Route Rules ---> Export DRG Route Rules (From OCI into DRGRouteRulesinOCI sheet), Add/Modify/Delete DRG Route Rules (Reads DRGRouteRulesinOCI sheet)
-
成功完成后,Excel 模板中的
DRGRouteRulesinOCI
、RouteRulesinOCI
和SecRulesinOCI
表将填充相应的数据,cd3_demo_cli_seclists.auto.tfvars
、cd3_demo_cli_routetables.auto.tfvars
和cd3_demo_cli_drg-routetables.auto.tfvars
文件将生成在文件夹/cd3user/tenancies/cd3_demo_cli/terraform_files/<region_dir>/<service_dir>
下。 -
验证
terraform plan
和terraform apply
。运行 terraform 应用可完成从 OCI 导出安全规则、路由规则和 DRG 路由规则。现在,Terraform 状态应与 OCI 同步。 -
要预配计算资源,请将该目录更改为
/cd3user/tenancies/cd3_demo_cli/terraform_files/<region>/compute/
并运行 Terraform 命令。terraform init terraform plan -out tfplan terraform apply tfplan
在 OCI 控制台中验证预配的资源。
任务 4:导出资源
任务 4.1:将 Excel 模板添加到容器
-
下载 CD3-Blank-template 并将其添加到位于
/cd3user/tenancies/cd3_demo_cli/
的容器中。注:cd3 容器中的 tenancies 文件夹映射到计算 VM 中的
/cd3user/mount_path
文件夹。使用cd3user
登录以避免权限问题。 -
导航到
/cd3user/tenancies/cd3_demo_cli/
文件夹并打开cd3_demo_cli_setUpOCI.properties
文件。 -
在变量
cd3file
下添加 CD3 Excel 文件路径。 -
将 workflow_type 参数设置为
export_resources
并保存文件。
任务 4.2:运行 setUpOCI.py
脚本
-
将目录更改为
cd /cd3user/oci_tools/cd3_automation_toolkit/
并运行setUpOCI.py
脚本。python setUpOCI.py /cd3user/tenancies/cd3_demo_cli/cd3_demo_cli_setUpOCI.properties
注:如果是首次运行脚本,请为 Execute Script to fetch the compartment OCIDs into variables file 提示选择 y 。
-
如果必须从多个区域导出资源,请提供逗号分隔的
region
值。如果未提供区域值,则工具包将从所有订阅的区域导出资源。 -

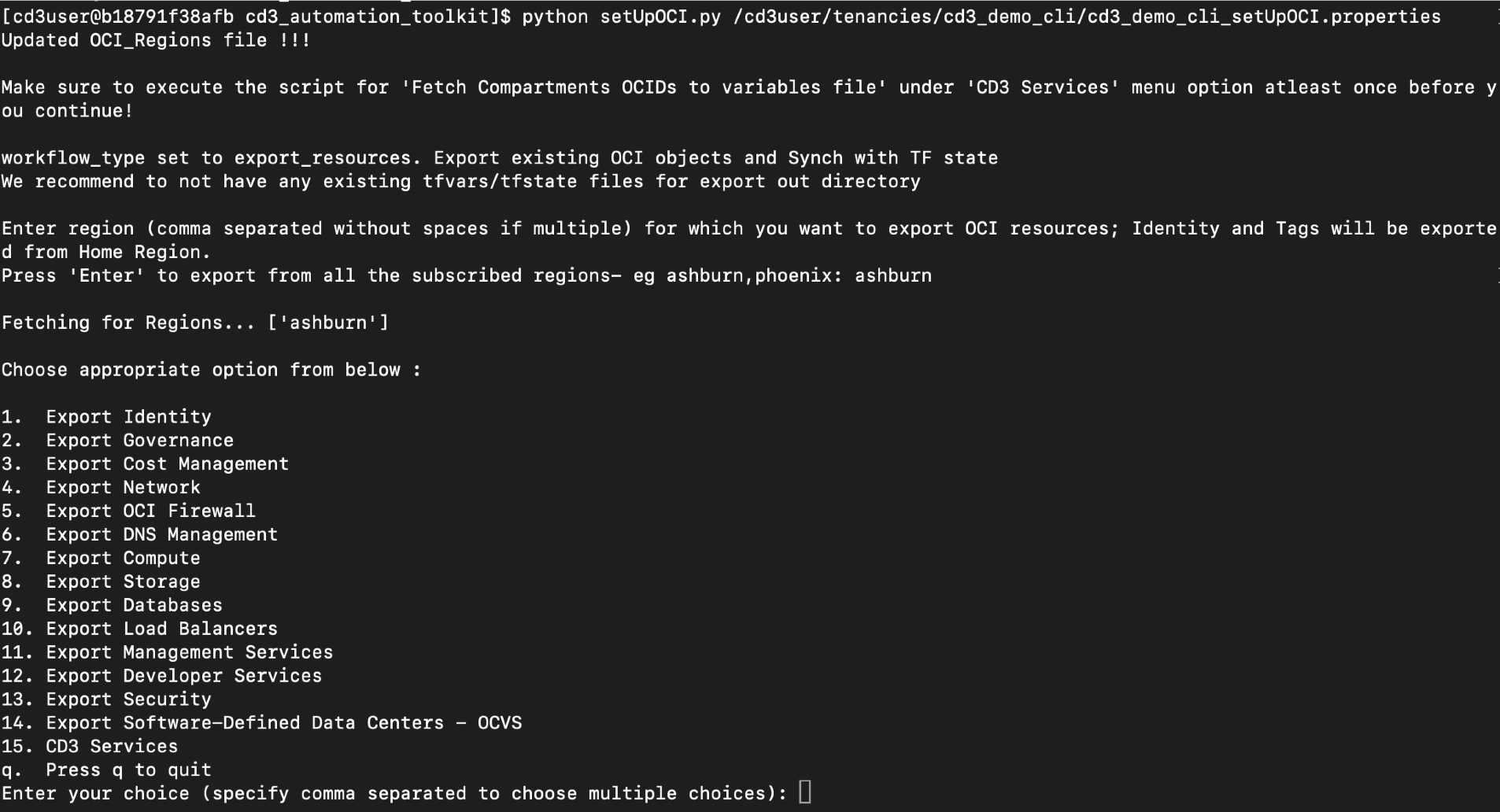

选择要导出的资源选项(网络和计算)。您可以选择仅从特定区间或所有区间导出资源。如果区间名称不唯一,应根据层次结构按以下格式指定。
Parent Compartment::Child Compartment1::Child Compartment2
-
要仅导出特定资源,请在出现提示时输入所需的筛选器值。
注:有关导出 OCI 网络资源和 OCI 计算资源的更多信息,请参阅导出 OCI 网络资源和导出 OCI 计算资源。
-
成功完成后,导出的资源数据将填充到输入 Excel 文件中。更新后的 Excel 工作表位于容器内的
/cd3user/tenancies/cd3_demo_cli
文件夹下,需要使用 scp 命令手动复制到本地系统。scp -i ~/.ssh/id_rsa cd3user@<workvm_ip>:/cd3user/mount_path/cd3_demo_cli/CD3-Blank-template.xlsx /Users/xyz/CD3-export.xlsx
-
具有 terraform 导入命令的服务特定
.tfvars
和.sh
文件在区域文件夹下的相应服务文件夹内生成:-
/cd3user/tenancies/cd3_demo_cli/terraform_files/<region_dir>/network/
-
/cd3user/tenancies/cd3_demo_cli/terraform_files/<region_dir>/compute/
对于 OCI 计算,关联的 ssh 公钥放置在
variables_<region>.tf
中的instance_ssh_keys
变量下,源 OCID 放置在instance_source_ocid
变量下。 -
任务 4.3:执行生成的 .sh
文件
-
在网络和计算服务文件夹中,运行生成的每个包含 Terraform 导入命令的
.sh
文件。注:对于 OCI 网络,在运行其他
.sh
脚本之前,请确保为 major_objects 运行.sh
脚本:sh import_commands_network_major-objects.sh
-
成功完成
.sh
脚本后,将生成 Terraform 状态文件,并将 terraform 计划更新为最新状态。
生成的此 Terraform 代码可以与 OCI 资源管理器一起使用,也可以由组织 CI/CD 进程利用来进一步管理。
要添加新资源或修改现有资源,请先将资源导出到 CD3,在导出的 Excel 模板中进行所需的更改,然后在 /cd3user/tenancies/cd3_demo_cli/cd3_demo_cli_setUpOCI.properties
文件中将 workflow_type 修改到 create_resources
并执行工具包。
