在 Oracle Cloud Infrastructure 上为跨多个区域的远程访问设置 OpenVPN

简介

随着远程工作和云采用的增加，安全访问公司资源变得越来越重要。远程访问 VPN 允许用户从任何地方连接到其组织的网络，加密所有数据以保护其免受未经授权的访问。无论是在远程办公室、家中还是在旅途中工作，VPN 都能确保连接保持私密和安全。

在本教程系列中，我们将带您逐步完成构建以下映像中概述的体系结构的过程。

目标

配置 OpenVPN Access Server 以远程访问 DR 区域中的新 VCN。
配置所需的 OCI 路由和安全性，以访问 DR 区域（蒙特利尔）中的目标虚拟机 (VM)，我们将使用远程对等连接 (Remote Peering Connection，RPC) 连接到多伦多。
测试对目标 VM 的访问。

教程第二部分的最终体系结构

您将继续执行教程 1 中的最后一个任务：在 Oracle Cloud Infrastructure 上的单个区域中为远程访问设置 OpenVPN 并完成以下环境的构建。

先决条件

访问 OCI 租户以及管理所需网络和计算服务的权限。
对 VPN 的基本理解。
基本了解 OCI 网络路由和安全及其功能：虚拟云网络 (VCN)、路由表、动态路由网关 (DRG) 和安全列表。
完整的教程 1：在 Oracle Cloud Infrastructure 上的单个区域中为远程访问设置 OpenVPN ，您应该已在其中构建了以下体系结构。

任务 1：创建动态路由网关 (DRG)

单击左上角的汉堡菜单（≡）。
1. 单击 Networking 。
2. 单击动态路由网关。
单击创建动态路由网关。
1. 输入 DRG 的名称。
2. 单击创建动态路由网关。
已成功创建 DRG。
我们将每个任务结束时预配的每个组件添加到体系结构中。因此，您可以看到到目前为止的环境如何。

任务 2：在主区域与 DR 区域之间建立远程对等连接 (Remote Peering Connection，RPC)

远程对等连接 (Remote Peering Connection，RPC) 使不同区域的虚拟云网络 (Virtual Cloud Network，VCN) 可以通过各自的 DRG 进行私密通信。在本任务中，我们将在每个 DRG 中创建一个 RPC 以建立连接，从而允许两个区域中的 VCN 之间建立无缝的专用连接。

转到教程 1 中创建的主区域（多伦多）中的 DRG-1 。
1. 单击 Remote peering connection attachments 。
2. 单击创建远程对等连接。
1. 输入 RPC 的名称。
2. 单击创建远程对等连接。
已成功创建 RPC 附件。
单击 RPC 名称。
1. 请注意，状态为新建（未对等），在蒙特利尔地区创建其他 RPC 并建立连接后，我们将看到状态为对等。
2. 将 RPC OCID 复制到文本文件中，我们将在接下来的几个步骤中建立连接时使用它。
转到在任务 1 中创建的蒙特利尔地区的 DRG-2。
1. 单击 Remote peering connection attachments 。
2. 单击创建远程对等连接。
1. 输入 RPC 的名称。
2. 单击创建远程对等连接。
已成功创建 RPC 附件。
单击 RPC 名称，因为我们将与 RPC-1 建立连接。
1. 请注意，状态为新建（未对等）。
2. 单击建立连接。
请注意，我们可以从任一区域建立连接。在这里，我们将从 DR 区域（蒙特利尔）执行此操作。
1. 选择 ca-toronto-1 作为区域。
2. 在远程对等连接 OCID 中，粘贴上一步中复制的 RPC-1 OCID。
3. 单击建立连接。
状态为暂挂。
已成功建立连接。您可以看到状态现在为已对等连接。
您将在多伦多区域看到相同的对等状态。
当前的环境应该是这样的。

任务 3：设置 Spoke 虚拟云网络 (VCN)

任务 3.1：创建 VCN

单击左上角的汉堡菜单（≡）。
1. 单击 Networking 。
2. 单击虚拟云网络。
单击 创建 VCN 。
1. 输入 VCN 的名称。
2. 输入 10.2.0.0/24 作为 IPv4 CIDR 块。
3. 单击 创建 VCN 。
已成功创建 Spoke-VCN-2 VCN。

任务 3.2：将 VCN 附加到 DRG

转至 VCN 详细信息页面。
1. 单击 Dynamic Routing Gateways Attachments（动态路由网关附加）。
2. 单击 Create DRG Attachment 。
1. 输入附件的名称。
2. 选择当前租户作为 DRG 位置。
3. 选择在任务 1 中创建的 DRG 。
4. 单击 Create DRG Attachment 。

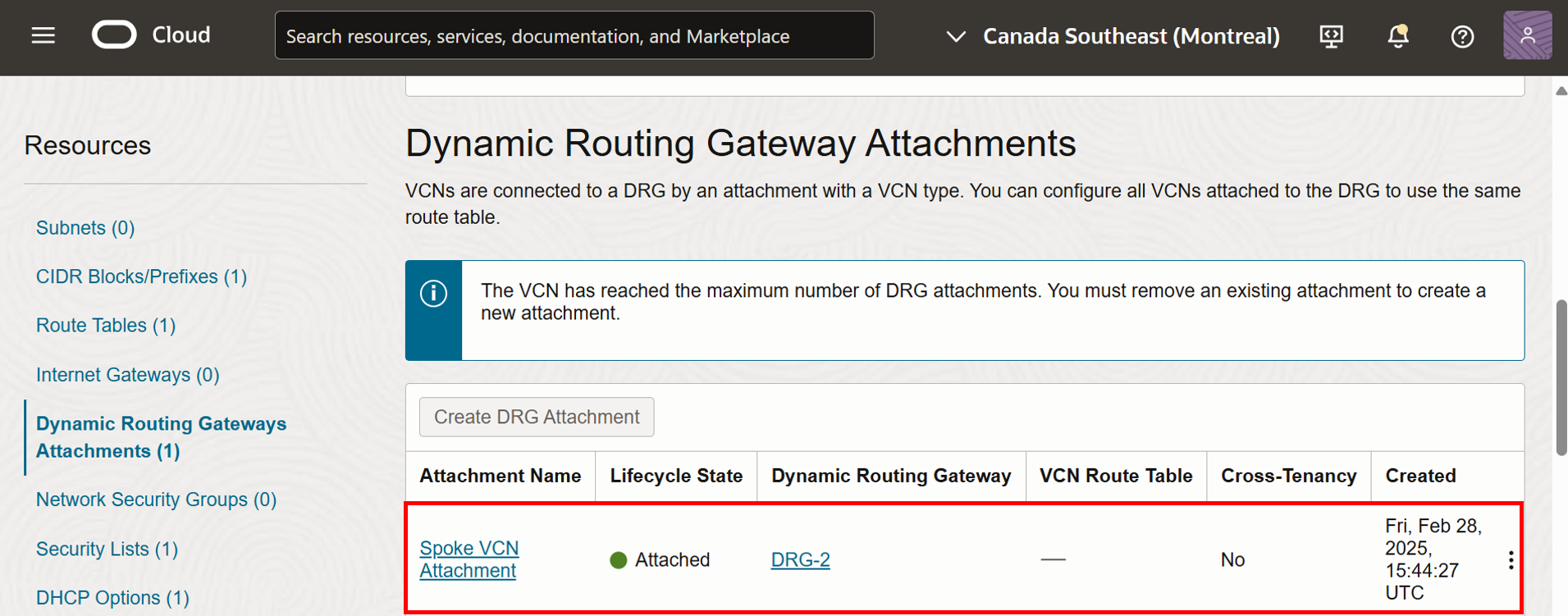

VCN 已成功连接到 DRG。

任务 3.3：创建专用子网

在 VCN 详细信息页中，单击创建子网。
1. 输入子网的名称。
2. 选择区域作为子网类型。
3. 输入 10.2.0.0/27 作为 IPv4 CIDR 块。
1. 在路由表中选择默认路由表。
2. 选择专用子网作为子网访问。
1. 在 Security List（安全列表）中选择 Default Security List（默认安全列表）。
2. 单击创建子网。
已成功创建专用子网。

任务 3.4：在子网上配置路由和安全

转到 VCN 详细信息页面，然后单击专用子网。
单击指定路由表的路由表。
确保添加以下规则。
- 192.168.0.0/24-DRG：将通信路由到 Hub-Public-Subnet ，其中包含 OpenVPN Access Server 到 DRG。
在完成 Spoke-VCN-2 子网的路由部分后，现在让我们执行安全性操作。转到 Subnet Details（子网详细信息）页面，然后单击分配的安全列表。
确保允许入站流量。
- 从 Hub-Public-Subnet （ICMP，类型 8）回显请求（ping 通信）。这是最后的测试。
确保允许所有出站流量。
当前的环境应该是这样的。

任务 4：预配测试 VM (`Target-Instance-2`)

我们在教程 1 中生成了一个 SSH 密钥对，您可以在创建 Target-Instance-2 时使用相同的公共密钥。

注：我们不会使用 SSH 访问实例，我们只会对其进行 ping 操作，因此您只需为本教程选择无 SSH 密钥即可。如果需要 SSH 访问，请按照此链接中的步骤生成密钥 Task 3.1：Generate SSH Key Pair with PuTTY Key Generator
单击左上角的汉堡菜单（≡）。
1. 单击计算。
2. 单击实例。
单击创建实例。
输入实例名称。
将 Image and Shape 设置保留为默认设置。
在主网络中，输入以下信息。
1. 选择 Spoke-VCN-2 。
2. 选择专用子网。
1. 选择 Manually assign private IPv4 address 。
2. 输入实例 10.2.0.30 的专用 IPv4 地址。
1. 粘贴公钥。
2. 单击创建。
已成功创建 Target-Instance-2 计算实例。
当前的环境应该是这样的。

任务 5：在 `Hub-VCN` 上配置路由

转到 VCN 详细信息页面，然后单击公共子网。
单击指定路由表的路由表。
确保添加以下规则。
- 10.2.0.0/27-DRG：将流量路由到蒙特利尔区域的 Spoke-Private-Subnet ，蒙特利尔区域具有第二个目标测试实例到 DRG。
我们已经有一个允许所有流量的默认出站安全规则。

任务 6：在 OpenVPN 上配置对 `Spoke-VCN-2` VCN 的远程访问

打开浏览器标签页。
1. 访问以下 URL：https://<publicip>/admin，确保将 <publicip> 替换为您创建的 OpenVPN 实例的公共 IP 地址。
2. 单击高级。
3. 单击继续。
1. 输入 openvpn 作为用户名。
2. 输入口令。
3. 单击登录。
1. 单击配置。
2. 单击 VPN 设置。
3. 在路由下，添加我们计划通过 VPN 访问的 Spoke-VCN-2 (10.2.0.0/27) 的专用子网。
4. 单击保存设置。

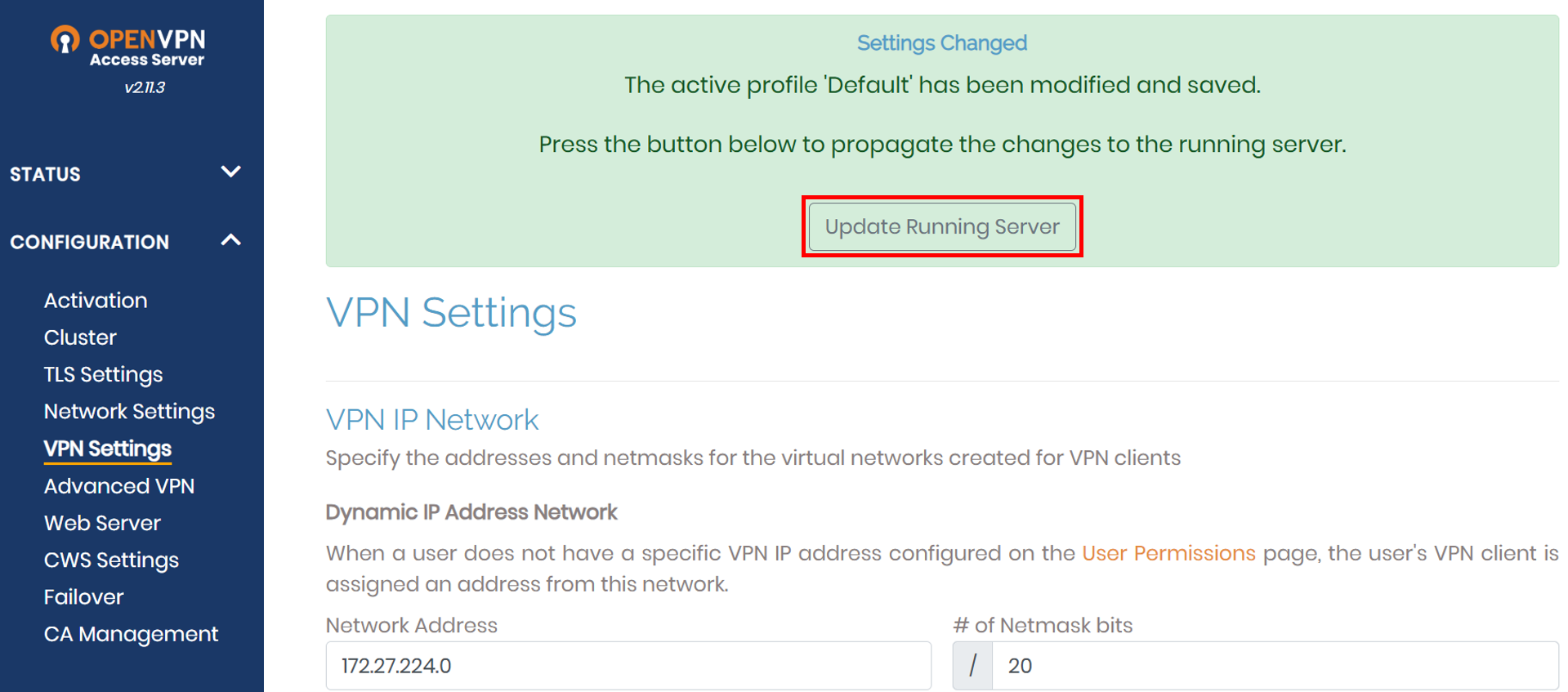

单击更新正在运行的服务器。

任务 7：测试和验证

下图显示了我们想要实现的测试场景。
我们将在教程 1 中使用您在 PC 上安装和配置的 OpenVPN Connect：在 Oracle Cloud Infrastructure 的单个区域中为远程访问设置 OpenVPN 。
打开 OpenVPN Connect，然后连接到您已创建的配置文件。
1. 您现在已连接。
2. 请注意，通过 VPN 连接时，您将断开 Internet 连接。
Ping Target-Instance-2 (10.2.0.30)。正如你所看到的，测试是成功的。
如果您检查分支子网日志，则可以查看从 OpenVPN (192.168.0.2) 到 Target-Instance-2 (10.2.0.30) 的流量以及发送回的响应。

小结

在本教程系列中，您将了解如何部署和配置 OpenVPN 以远程访问 OCI 资源，无论您是在远程办公室、家中还是在旅途中访问。我们介绍了如何设置 OpenVPN 以连接到与 OpenVPN 所在区域或不同区域中的资源。为必要的 OCI 配置提供了详细说明，包括启用从您的 PC 到 OpenVPN 公共服务器的通信，以及从那里到主区域或 DR 区域中的虚拟机的通信，我们还探索了关键 OCI 组件，同时执行此操作（例如 DRG）以及如何在区域之间利用它进行 RPC。
