从 NSX-T 叠加段为 Oracle Cloud VMware Solution 管理 VM 和 ESXi 主机启用 DNS 解析

概览

Oracle Cloud VMware Solution 允许您在 Oracle Cloud Infrastructure (OCI) 中创建和管理启用了 VMware 的软件定义数据中心 (SDDC)。Oracle Cloud VMware Solution 提供 NSX-T 作为默认软件定义网络工具。

NSX-T 允许客户配置各种网络选项，例如切换、路由、分布式防火墙等。

这是三个部分系列中的第二个教程，其中介绍了为不同域（即公共 URL/内部部署域/Oracle Cloud VMware Solution Management VM）启用名称解析。

本教程介绍了如何从 NSX-T 支持的叠加段为 Oracle Cloud VMware Solution Management VM 启用名称解析。

目标

Oracle Cloud VMware Solution NSX-T Manager 允许将名称从“叠加段”解析为多个目标，例如 Internet、Oracle Cloud VMware Solution Management VM、内部部署网络和其他。

NSX-T 将域广泛分类为默认 DNS 区域和 FQDN 区域。此集成对于客户在不同 DNS 域/服务器中的场景非常有用。它将帮助管理员将名称服务器的流量重定向到各个服务器，而无需将所有查询指向特定名称服务器。

遵循本教程后，NSX-T 管理员将能够从 NSX-T 支持的叠加段解析 Oracle Cloud VMware Solution Management VM（通过名称）。

先决条件

完成本系列中的第一个教程：教程 1：为来自 Oracle Cloud VMware Solution NSX-T Overlay Segment 的公共 URL 启用 DNS 解析。
登录到 OCI 门户，单击“Navigation（导航）”菜单中的“Hybrid（混合）”VMware 解决方案，然后单击 Oracle Cloud VMware Solution SDDC。
向下滚动并单击 SDDC 网络链接，并记下子网选项卡下的预配子网。
单击“Navigation（导航）”菜单中的“Hybrid（混合）”VMware 解决方案，然后单击 Oracle Cloud VMware Solution SDDC。
向下滚动并单击 SDDC 网络链接（在 vLAN 选项卡下），单击 NSX Edge 上行链路 1 链接。请注意本教程设置中的 nsx-edge-up1-vip 是 10.55.0.130。

任务 1：启用 OCI VCN DNS 监听程序

OCVS SDDC 预配为 OCVS 管理 VM 创建 OCI DNS 专用区域。

OCI VCN DNS 可以接受传入的 DNS 请求来解析专用 DNS 域的名称。此 DNS 端点称为监听程序。有关详细信息，请参阅 VCN DNS 文档。

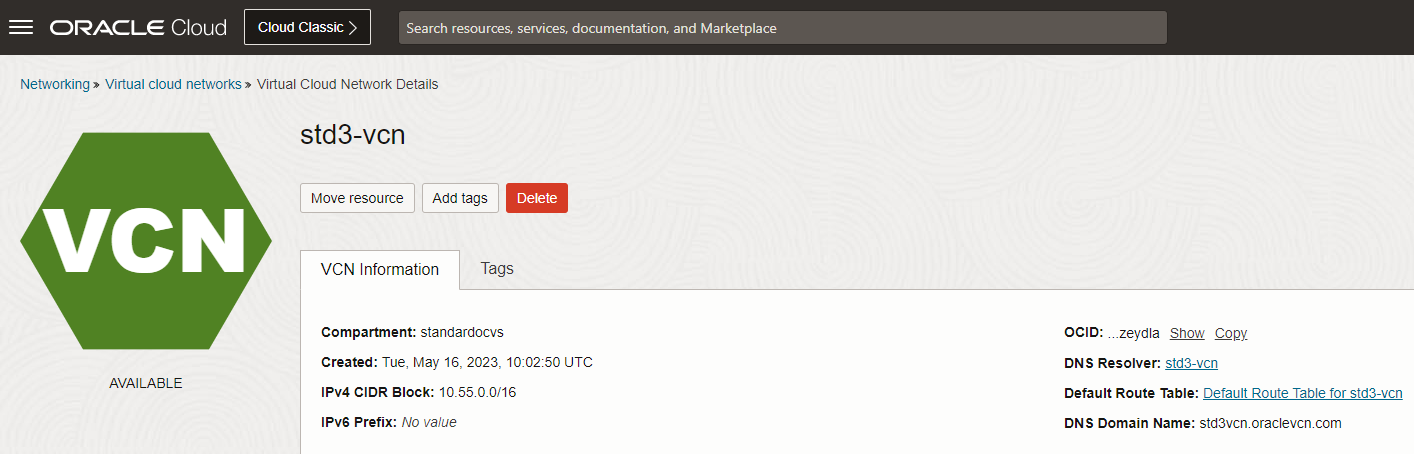

导航到 OCI VCN 门户，然后单击“DNS 解析程序”链接
单击端点，然后单击创建端点。
- 将名称输入为“Listener”。
- 选择我们在上述步骤中记录的预配子网。
- 选择端点类型作为监听。
- 监听 IP 地址（将其留空）。
- 单击创建端点。

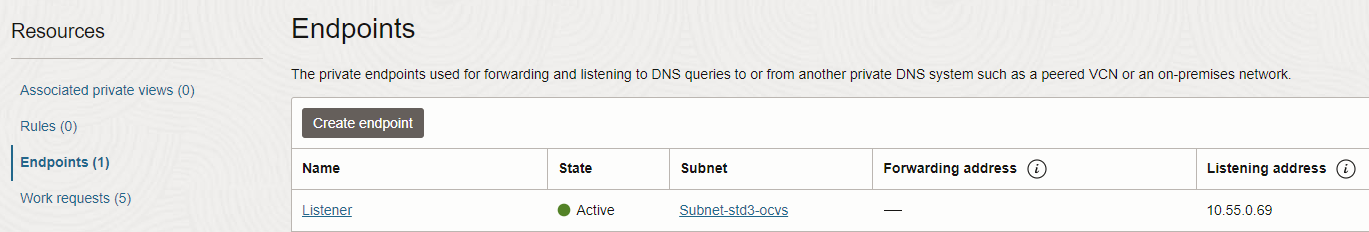

这将创建监听程序端点

将主机添加到 DR 波次

任务 2：在预配子网上启用通信

我们将允许从 NSX-T 叠加段与 OCVS ESXi 主机进行通信，反之亦然。

单击“Navigation（导航）”菜单中的“Hybrid（混合）”VMware“Solution（解决方案）”，后跟 SDDC。向下滚动并单击 SDDC 网络。在 "Subnet"（子网）选项卡下，列出了预配子网。

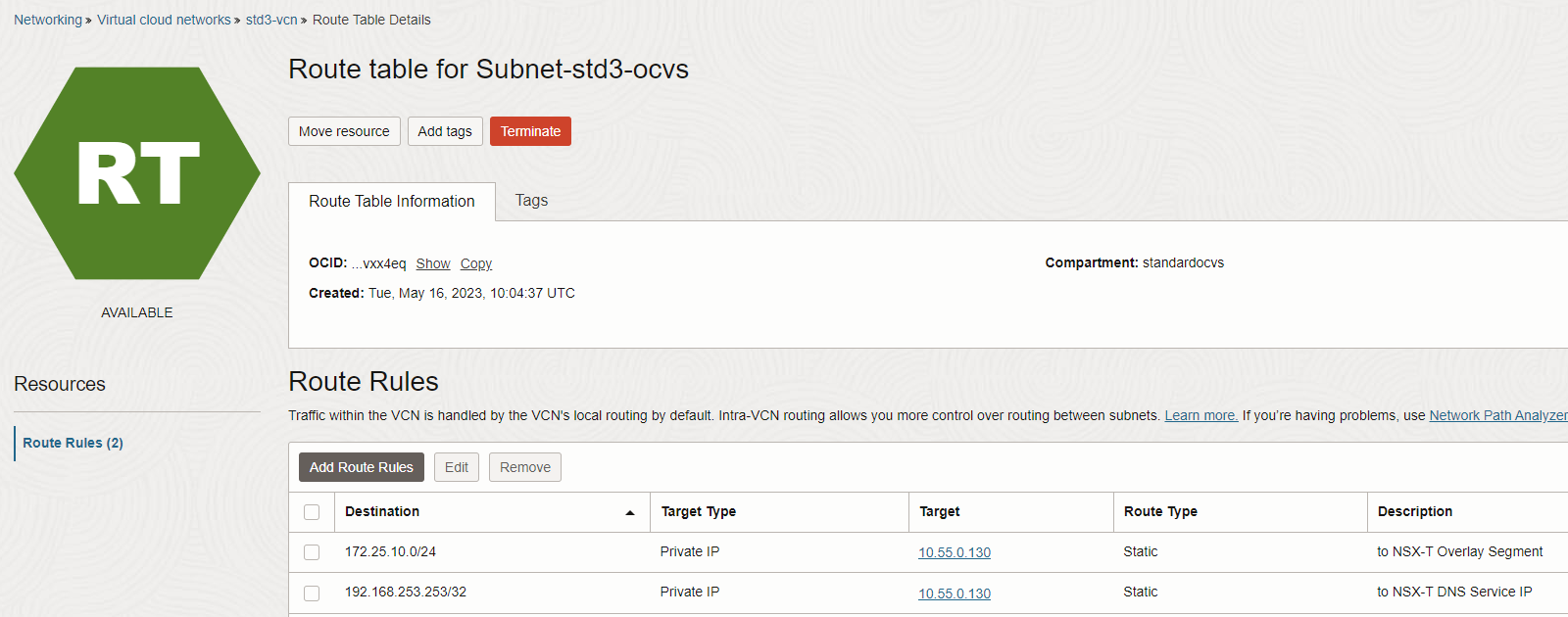

导航到 Oracle Cloud VMware Solution 预配子网并在路由表上启用通信。

我们将添加 NSX-T 叠加 CIDR 和 NSX-T DNS 服务 IP 解析为 nsx-edge-up1-vip（在上面捕获）

将主机添加到 DR 波次

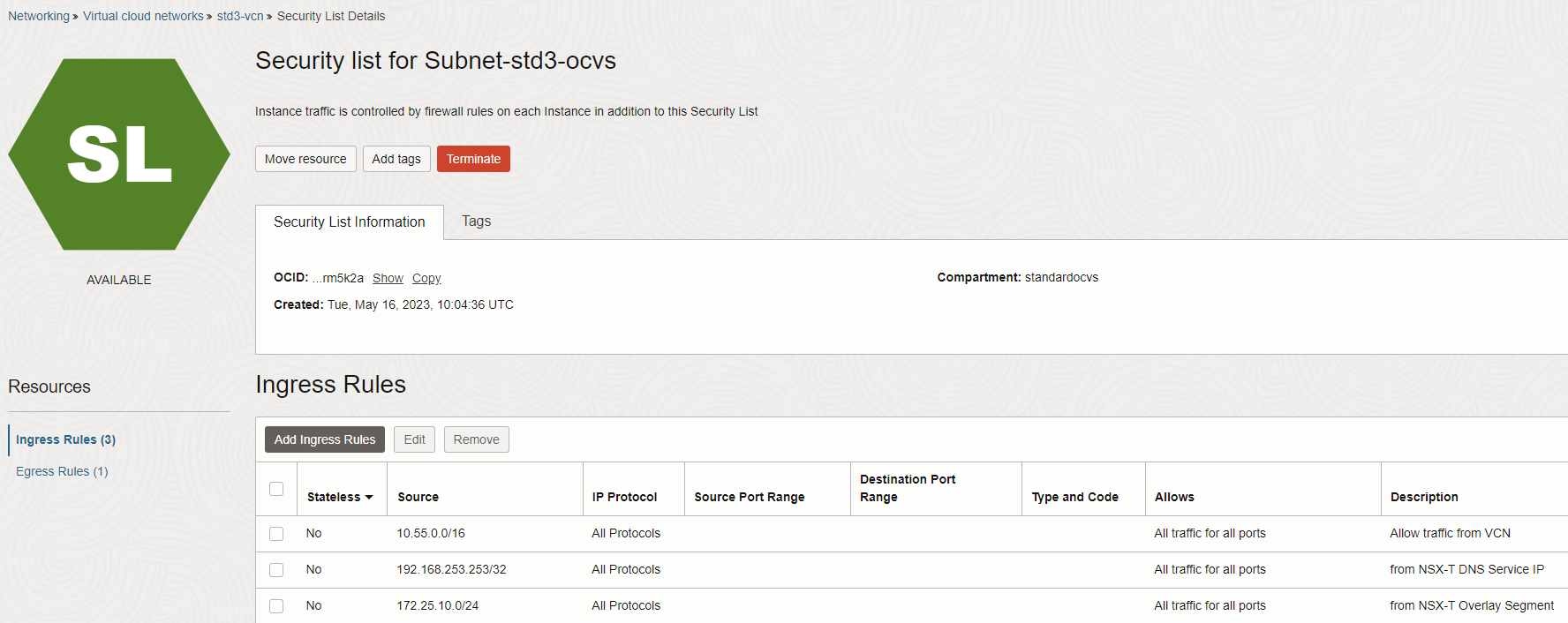

允许通过安全列表的流量。

任务 3：在 vSphere vLAN 上启用通信

现在我们将启用从叠加段到 OCVS 管理 VM 的通信。

登录到 OCI 门户，单击“Navigation（导航）”菜单中的“Hybrid（混合）”VMware 解决方案，然后单击 Oracle Cloud VMware Solution SDDC。
向下滚动并单击 SDDC 网络。单击与 vSphere 关联的 vLAN。

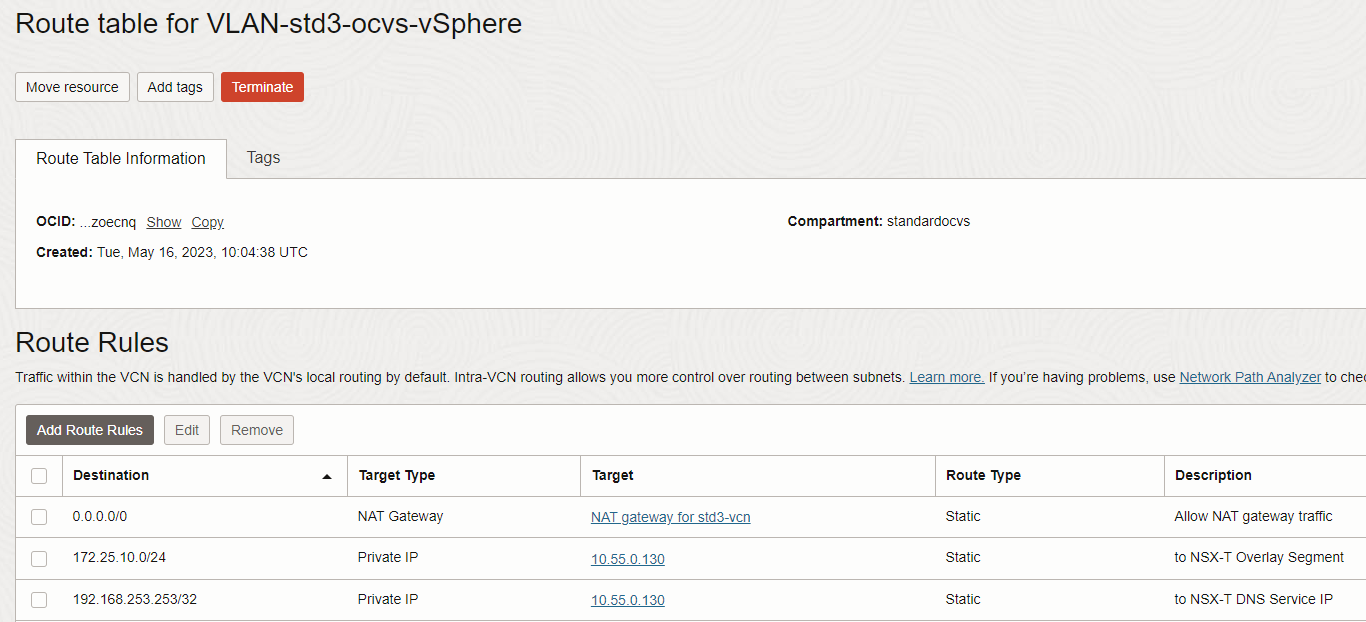

在关联的路由表上启用流量。

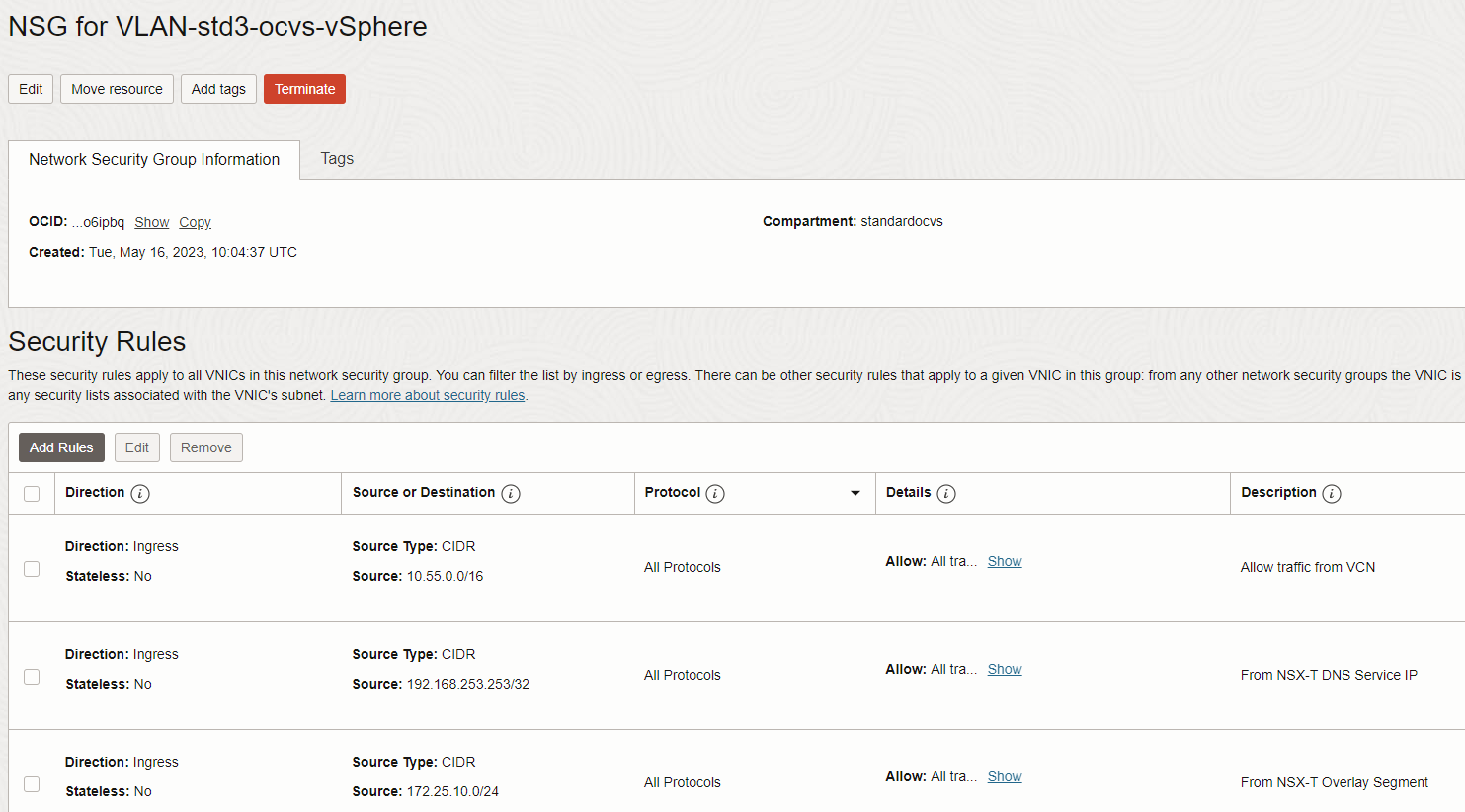

允许关联网络安全列表 (Network Security List，NSG) 上的通信。

任务 4：创建 Oracle Cloud VMware Solution 管理域并与 DNS 服务关联

在教程 1：为来自 Oracle Cloud VMware Solution NSX-T 叠加段的公共 URL 启用 DNS 解析中，我们已创建默认 DNS 并将其与 NSX-T DNS 服务关联。现在，我们需要创建 Oracle Cloud VMware Solution 管理域并与同一 DNS 服务关联。

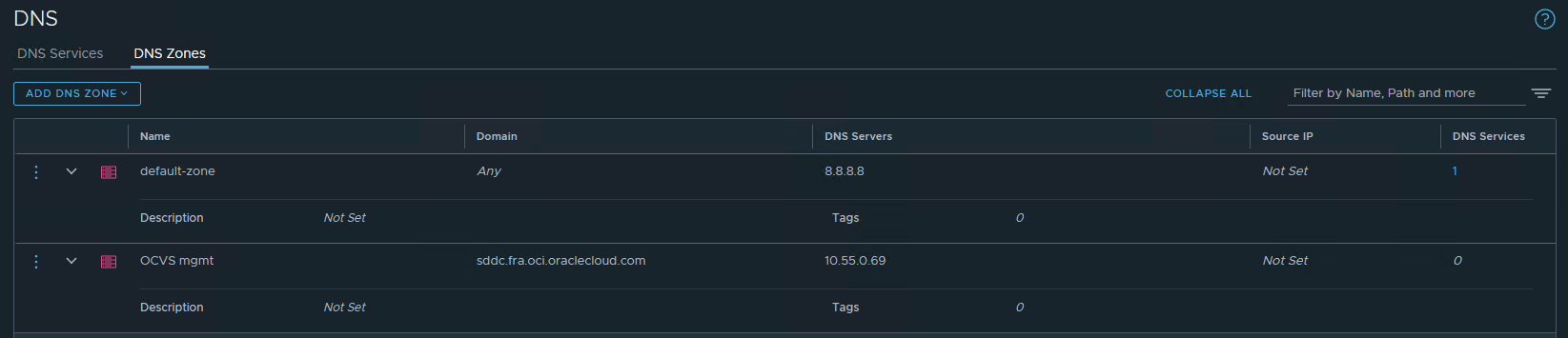

在 DNS Zones 选项卡上，单击 Add DNS Zone ，然后单击 Add FQDN Zone 。
指向第一步生成的 OCI VCN 监听程序 IP。

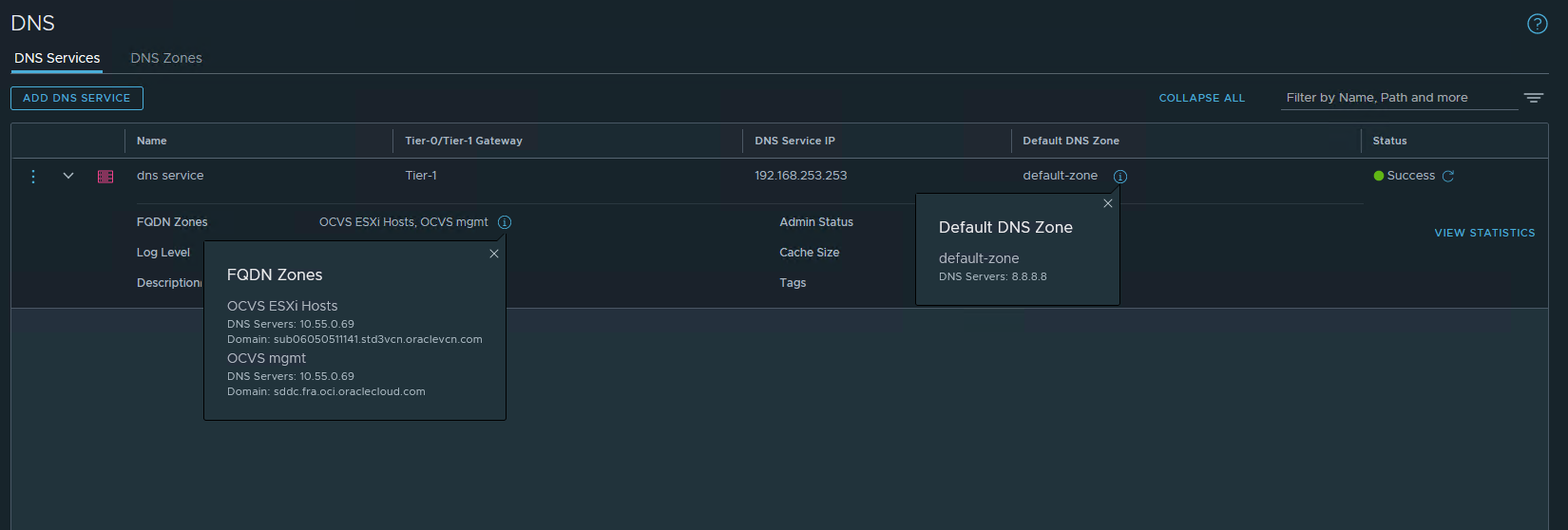

导航到“DNS 服务”选项卡，编辑现有 DNS 服务，然后单击 FQDN 区域框添加 Oracle Cloud VMware Solution Management DNS 区域。
保存配置。

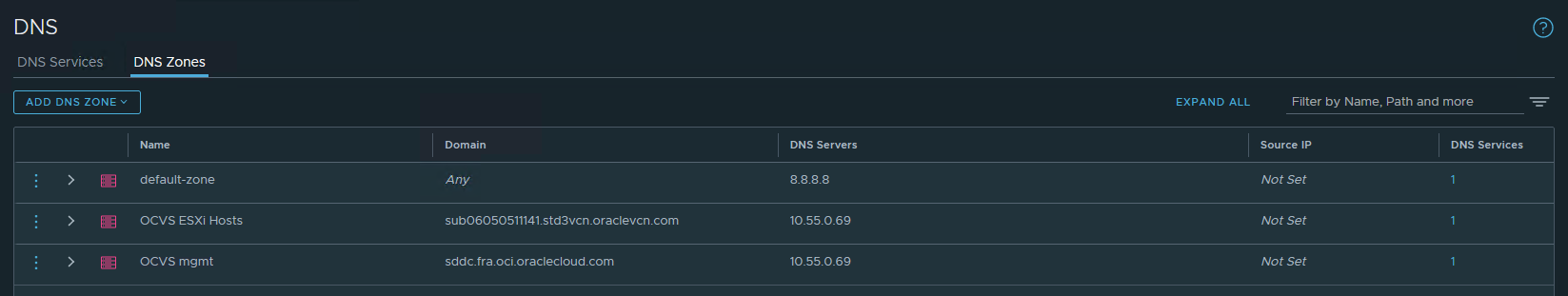

同样，我们需要创建 DNS 服务来解析 OCVS ESXi 主机名

DR 策略

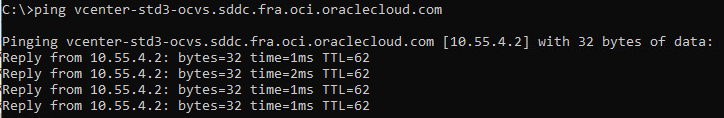

这应该允许来自驻留在 NSX-T 叠加段上的 VM 的通信通过名称解析 Oracle Cloud VMware Solution Management VM。
