注意：

• 本教程需要访问 Oracle Cloud。要注册免费账户，请参阅开始使用 Oracle Cloud Infrastructure 免费套餐。
• 它使用 Oracle Cloud Infrastructure 身份证明、租户和区间的示例值。完成实验室时，请将这些值替换为特定于云环境的值。

在两个 OCI 区域之间设置静态路由的 Oracle Cloud Infrastructure Site-to-Site VPN

简介

当您的应用、数据库或服务分布在不同的 Oracle Cloud Infrastructure (OCI) 区域或租户中时，在它们之间实现网络通信的首选方法是远程对等连接 (RPC) 对等连接。如果 RPC 对等连接不可行，则另一种方法是建立 OCI Site-to-Site VPN IPSec 连接。虽然 OCI 不支持使用动态路由网关 (DRG) 创建 OCI 站点到站点 VPN IPSec，但您可以一边配置定制 VPN 端点（例如 Libreswan），一边利用 DRG 实现此连接。

如果您需要在内部部署与 OCI 之间设置 OCI 站点到站点 VPN，并且不希望使用 DRG 作为虚拟专用网络 (VPN) 端点，而希望使用您自己的定制 VPN 端点，则还可以使用此方法。

目标

• 使用 Libreswan 作为客户终端设备 (CPE)，在两个 OCI 区域之间设置具有静态路由的 OCI 站点到站点 VPN，另一侧使用 DRG。

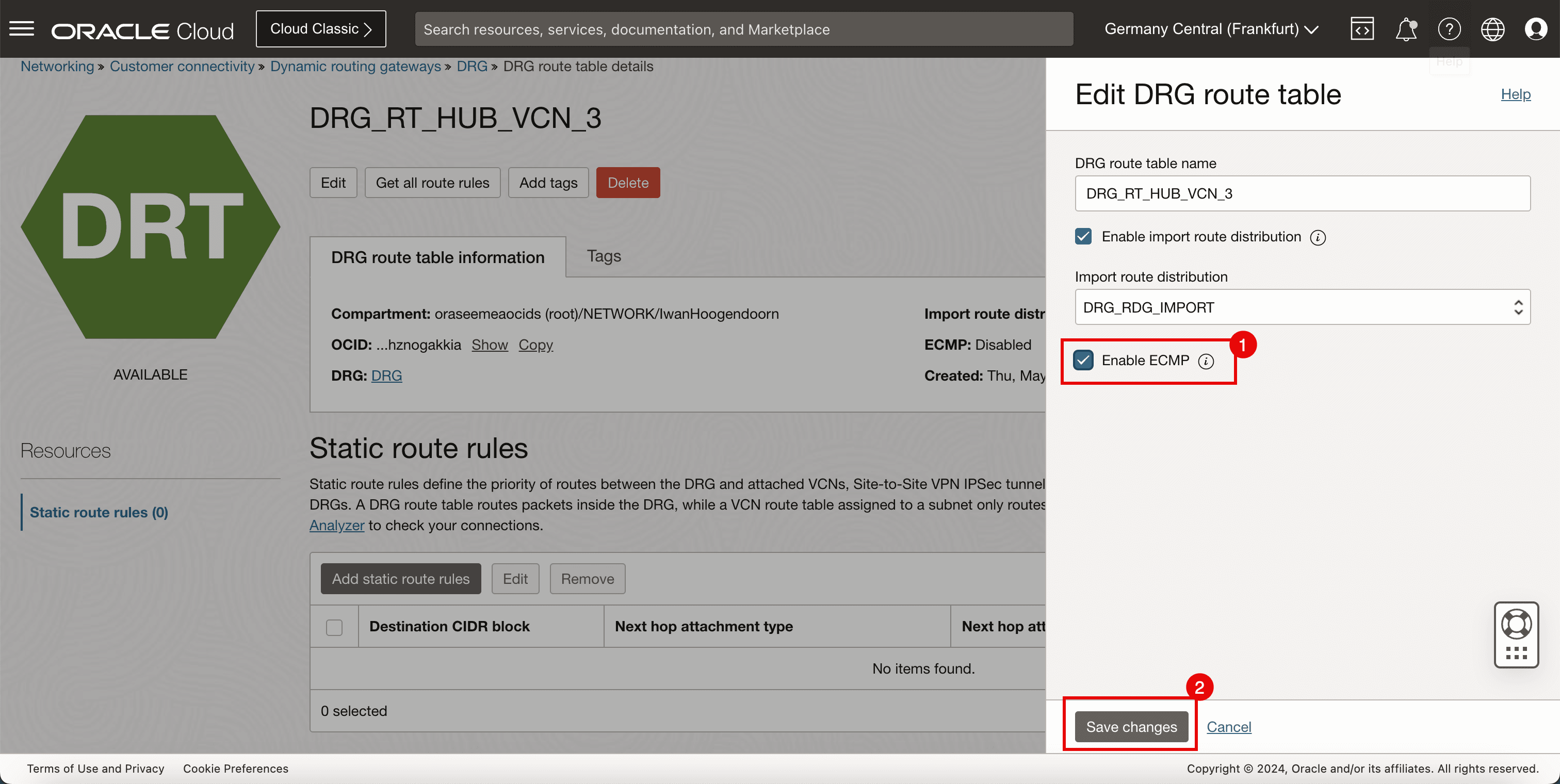

  我们将使用具有两个隧道且启用了等价多路径 (Equal Cost Multi-Path，ECMP) 的 IPSec VPN 连接两个不同的 OCI 区域。我们将在一个 OCI 区域中使用带有 Libreswan 软件的 CPE，并在另一个区域的 DRG 上配置 OCI Site-to-Site VPN。

先决条件

• 创建两个 OCI 区域。

  • OCI 地区 1（目的地）：

    • 虚拟云网络 (VCN)
    • 专用子网
    • DRG
    • VCN 附加
    • 实例数

    在此区域中，DRG 将是 VPN 端点，所有流量都将使用 DRG 的 Internet 连接进行路由。

  • OCI 区域 2（源）：

    • VCN
    • 公共子网
    • Internet 网关
    • 实例数

    在此区域中，Libreswan CPE（OCI 中的实例）将成为 VPN 端点，所有流量都将使用 Internet 网关的 Internet 连接进行路由。

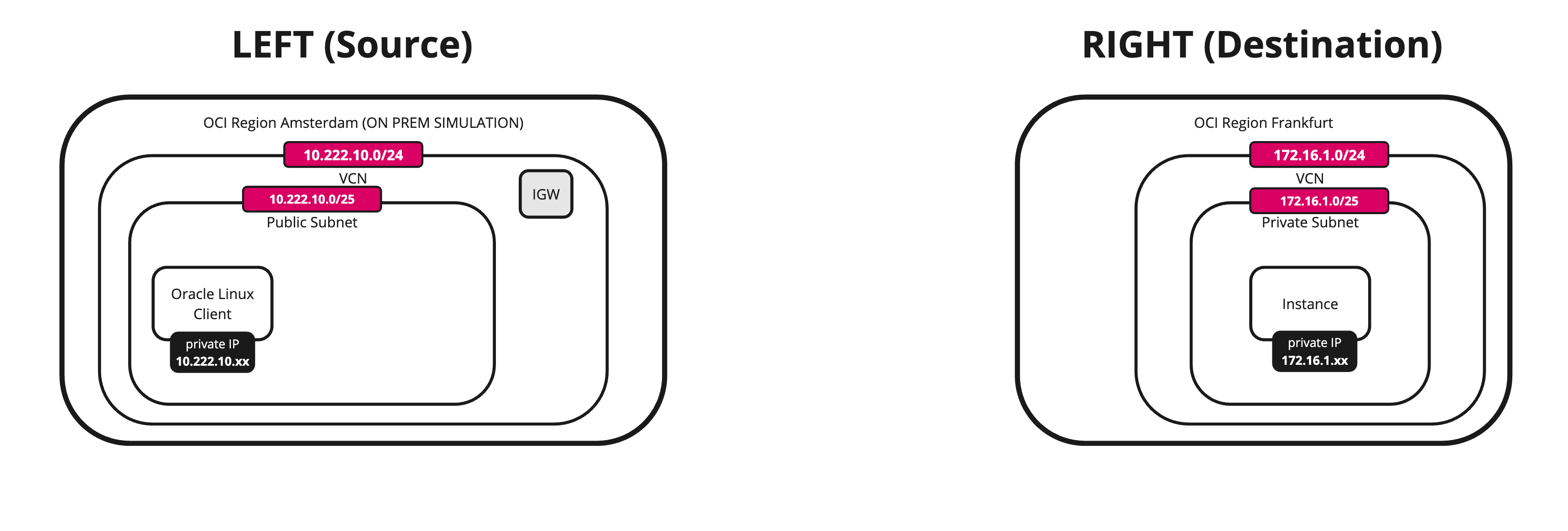

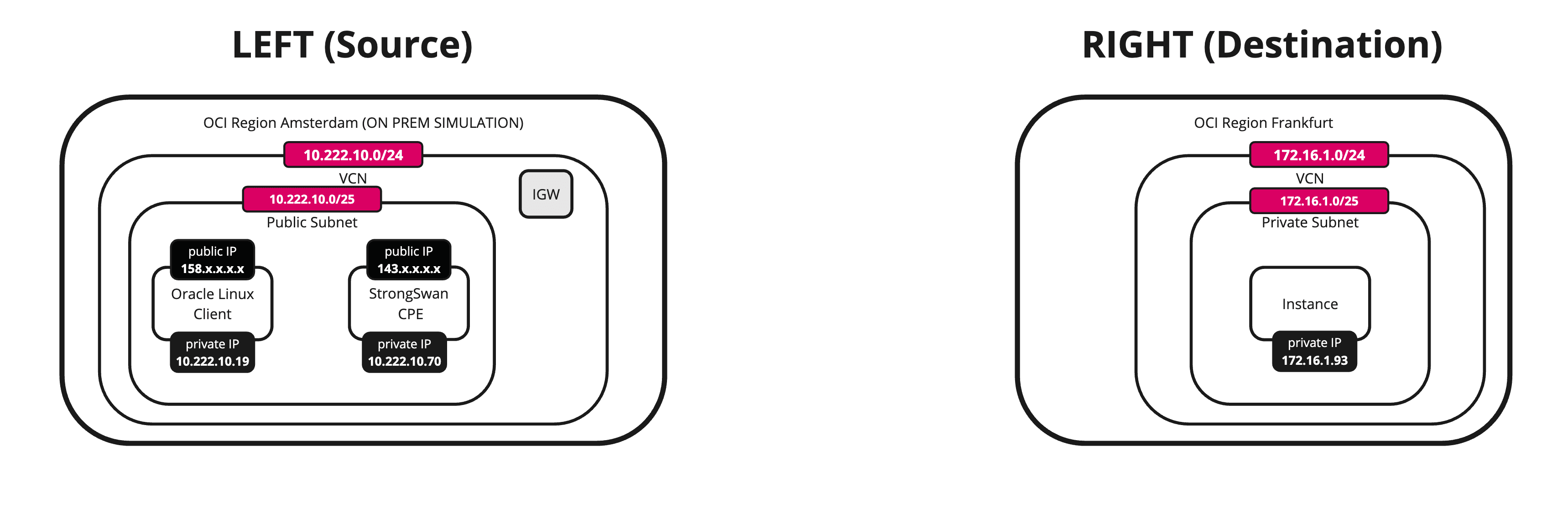

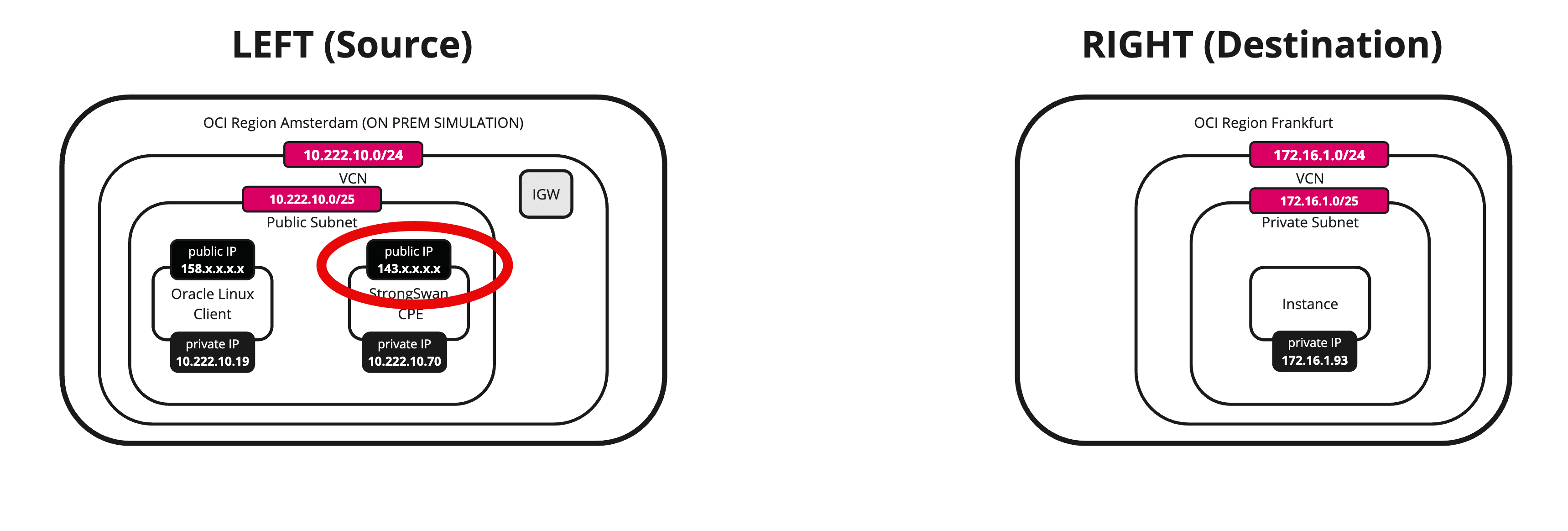

  下图显示了我们迄今为止所讨论的内容。

  注：请注意，Libreswan CPE 尚未在此映像上。



任务 1：查看目标 OCI 区域（VCN、子网、DRG、VCN 附加和实例）

在此任务中，我们将检查我们准备了哪些内容以开始。

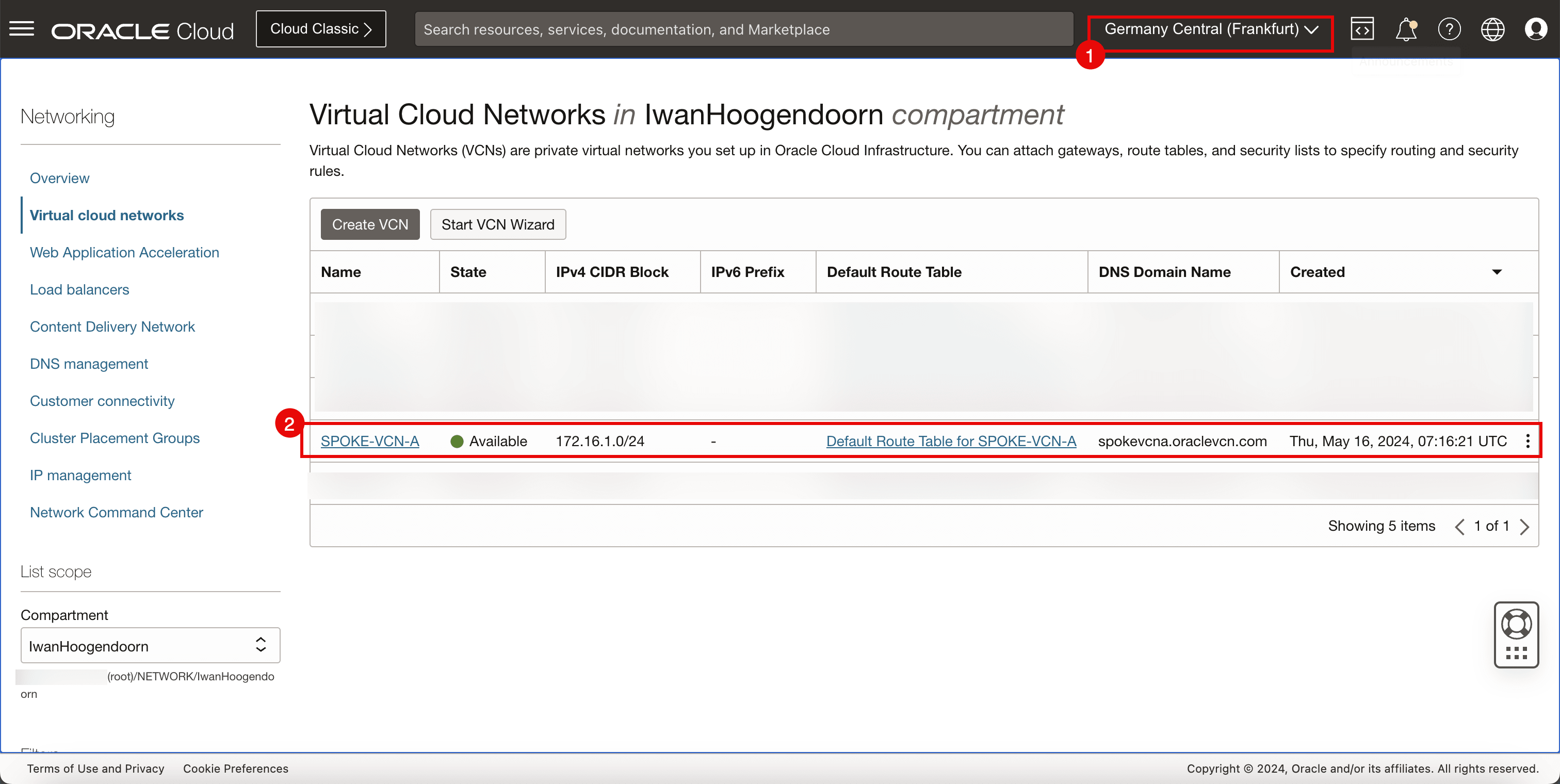

• VCN

  1. 查看目标 OCI 区域。在本教程中，我们将介绍德国中部（法兰克福）OCI 区域。

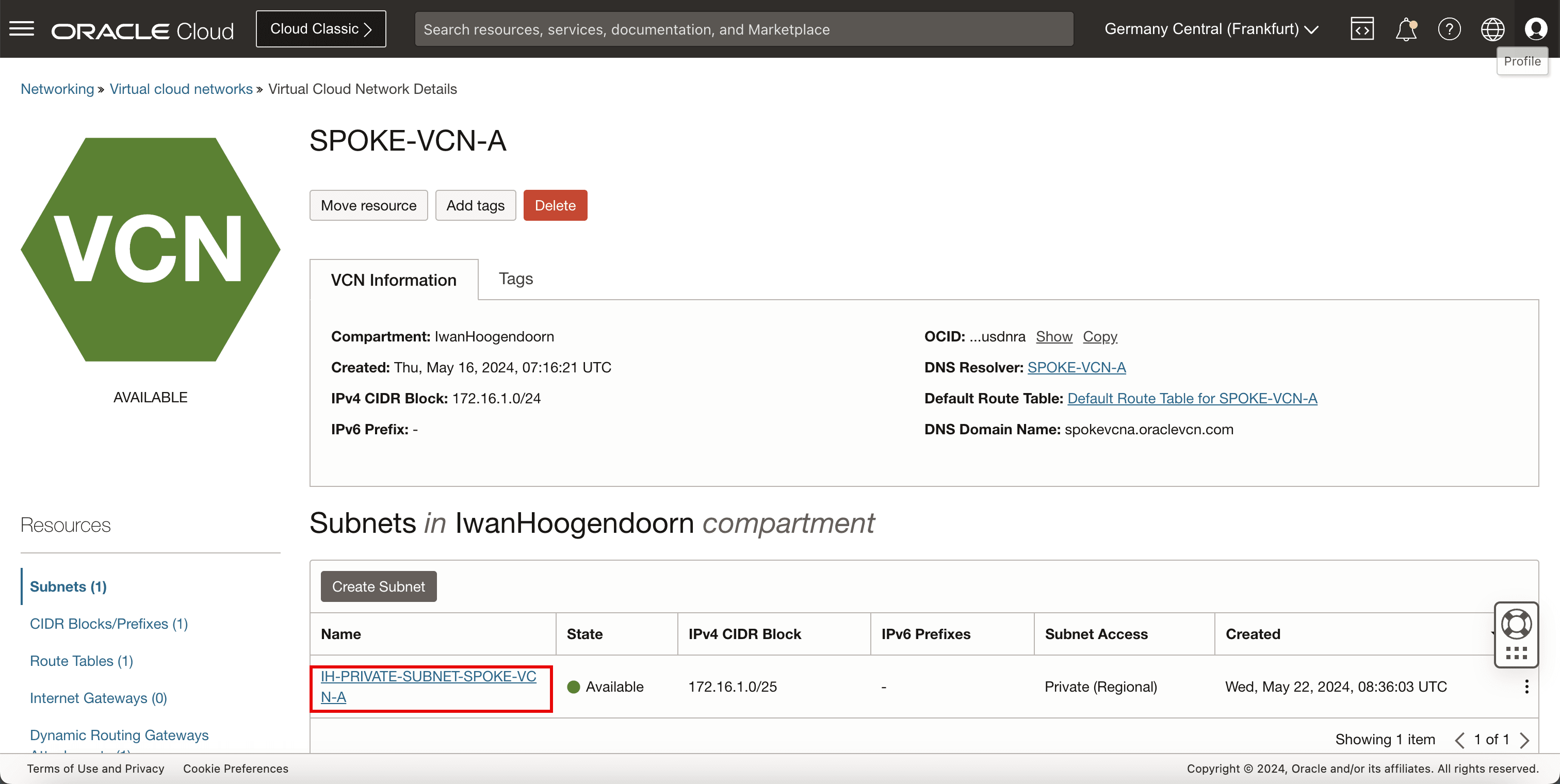

  2. 查看 VCN、子网和实例。



• 子网

  • 查看实例将附加到的专用子网。



• DRG

  • 查看将用作 VPN 端点以终止 VPN 的 DRG。

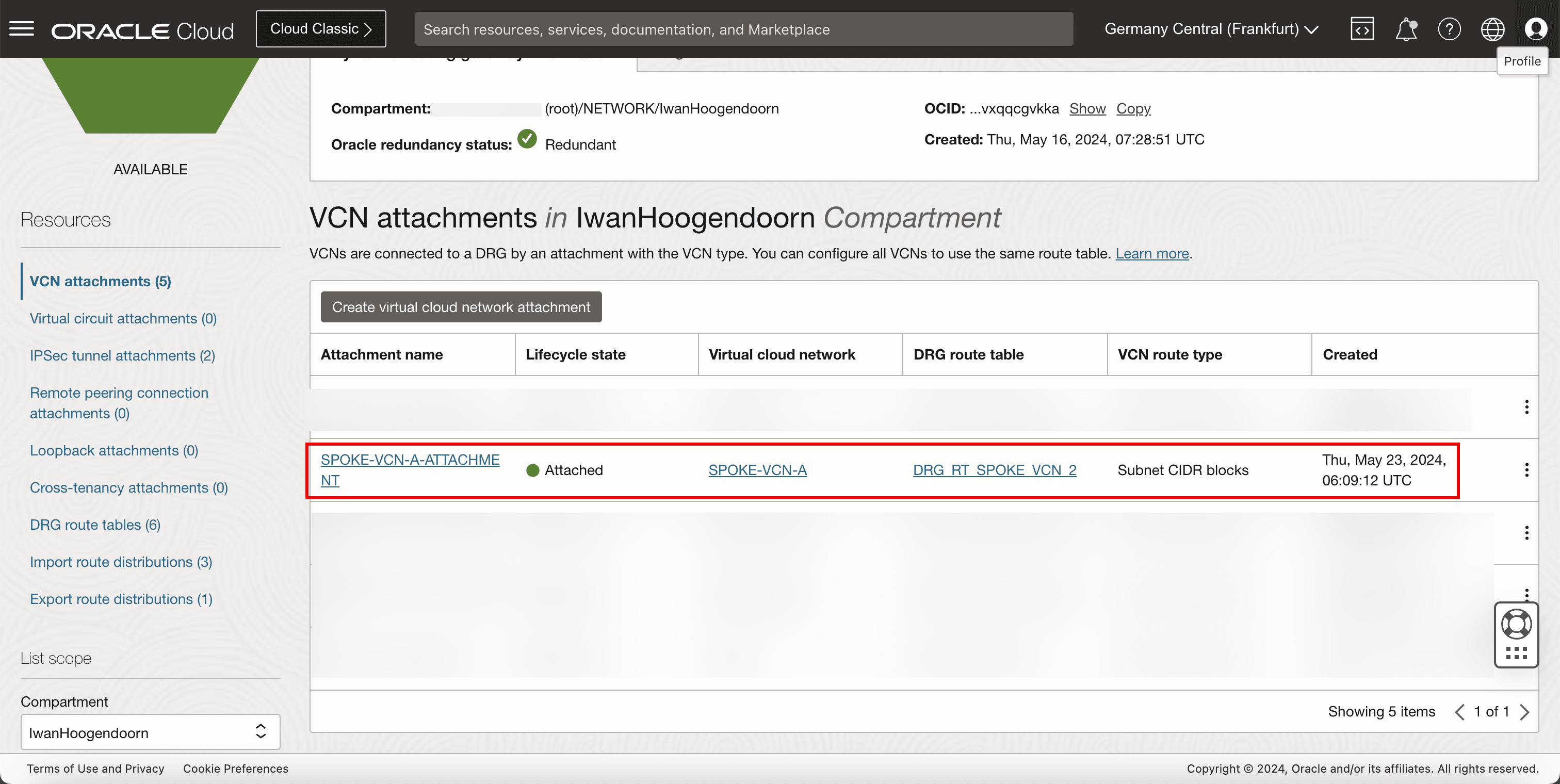

• VCN 附加

  • 查看 VCN 附加，以确保 VCN 已连接到 DRG，以便 DRG 可以将 VPN 流量路由到正确的 VCN、子网和实例。

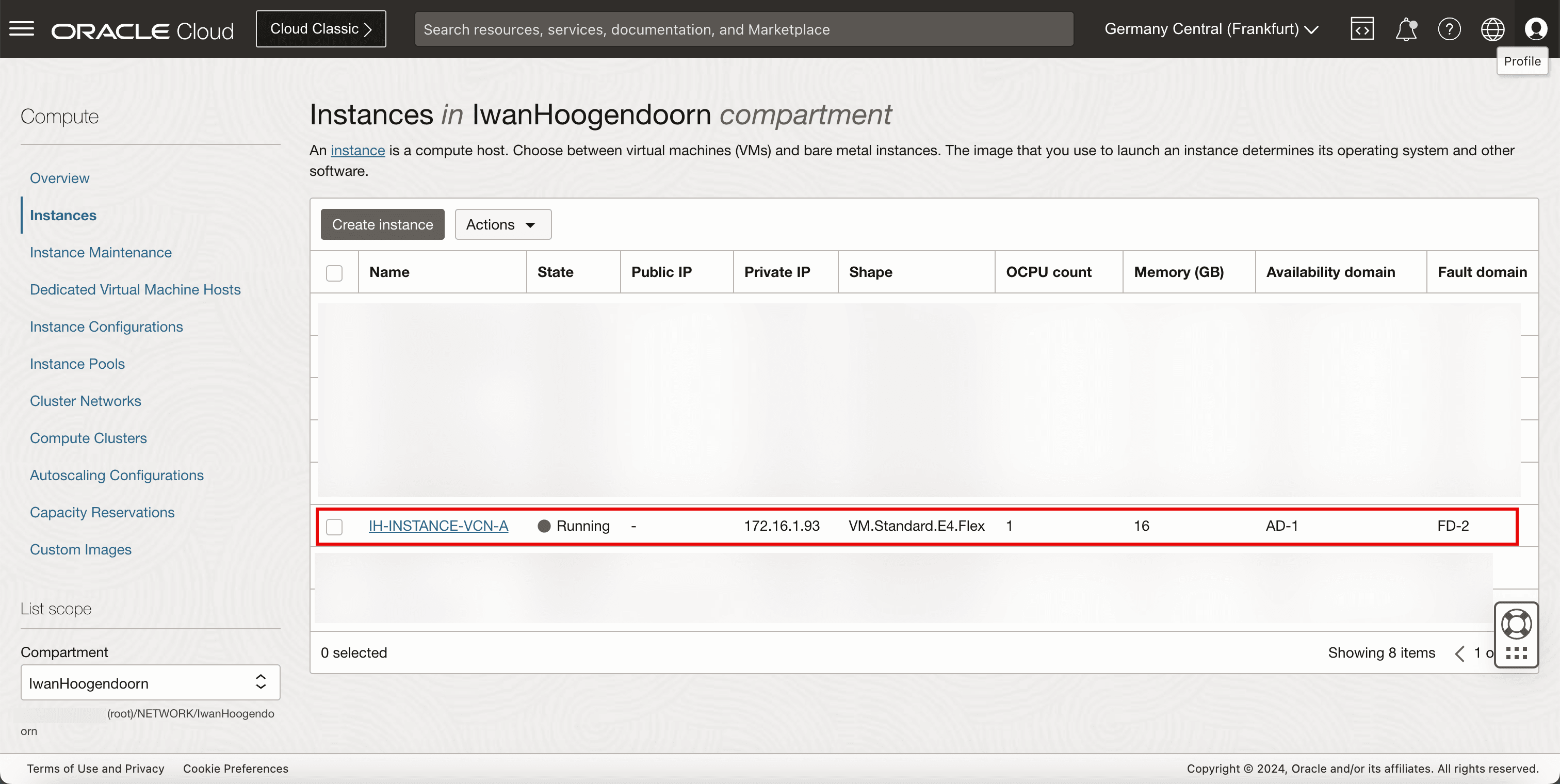

• 实例

  • 查看将用作网络端点以执行网络测试的实例。

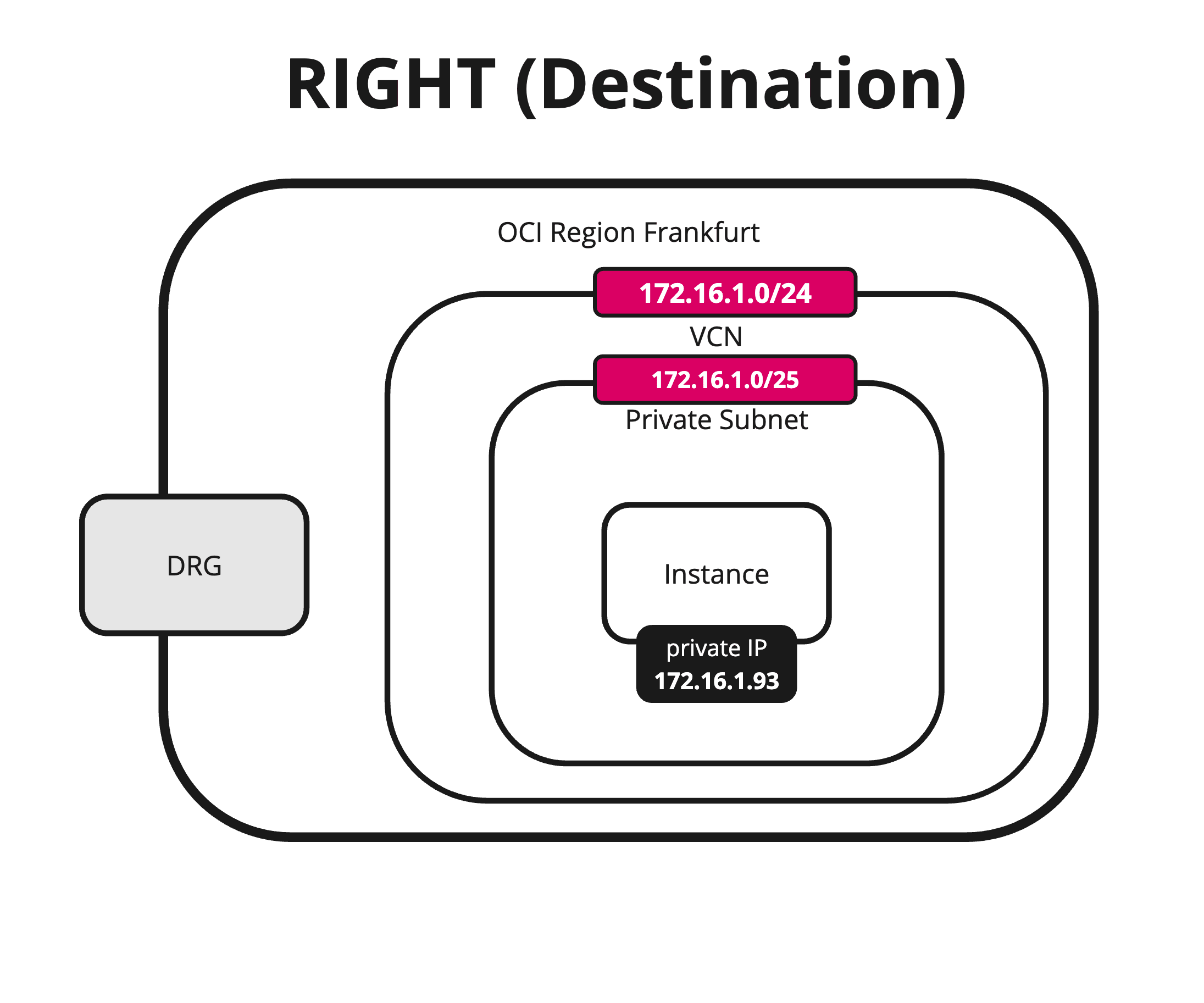

下图展示了到目前为止我们所创造的。

任务 2：查看源 OCI 区域（VCN、公共子网、Internet 网关和实例）

• VCN

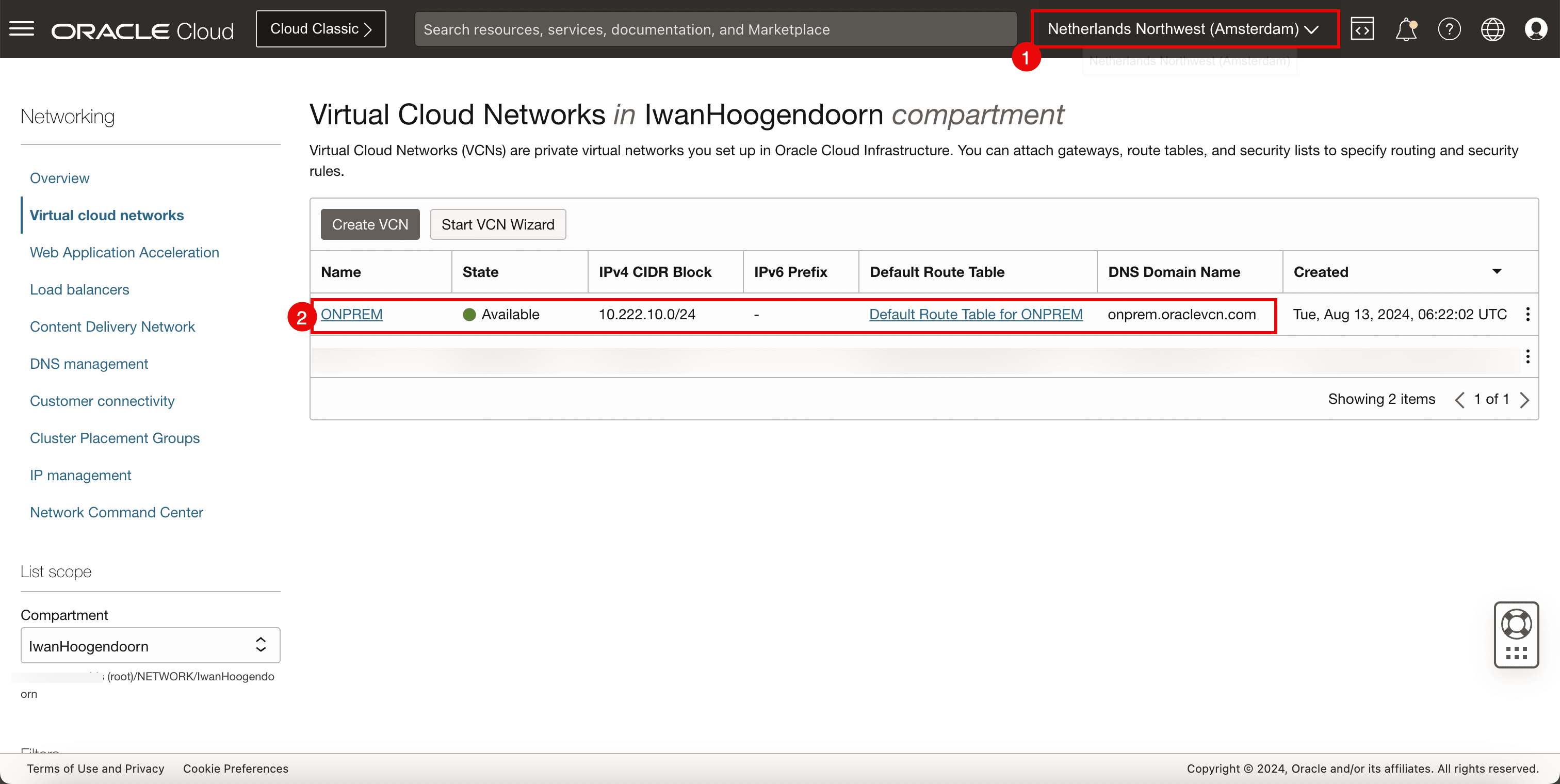

  1. 查看源 OCI 区域。本教程介绍的是荷兰西北部（阿姆斯特丹）OCI 区域。

  2. 查看 VCN、子网和实例。



• 公共子网

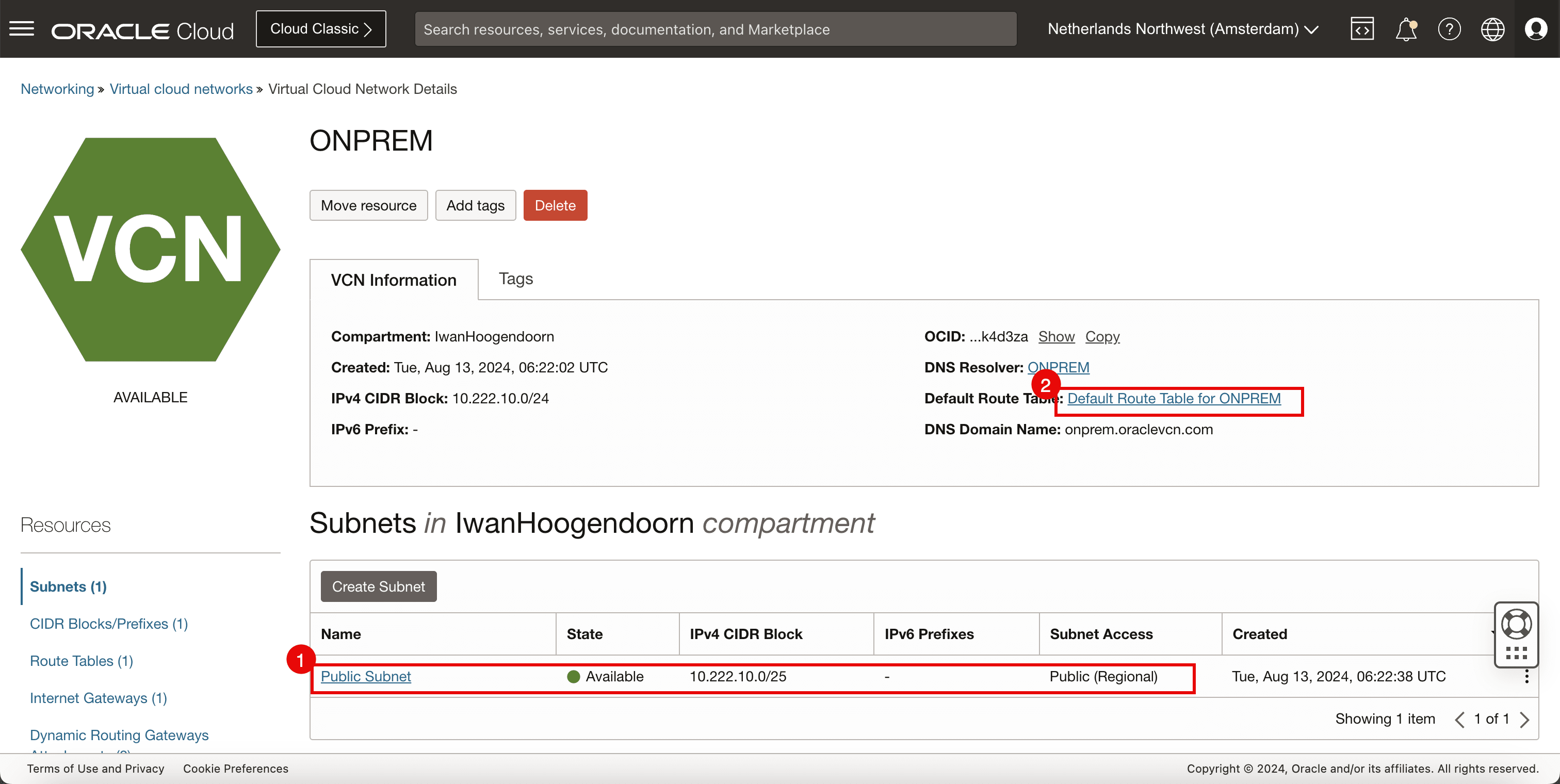

  1. 查看实例和 Libreswan VPN 端点将附加到的公共子网。

  2. 查看 VCN 的默认路由表。



  注：我们需要在此处有一个公共子网，因为我们需要确保 Libreswan VPN 端点可以与 Internet 通信，以便与另一端设置 VPN 连接。

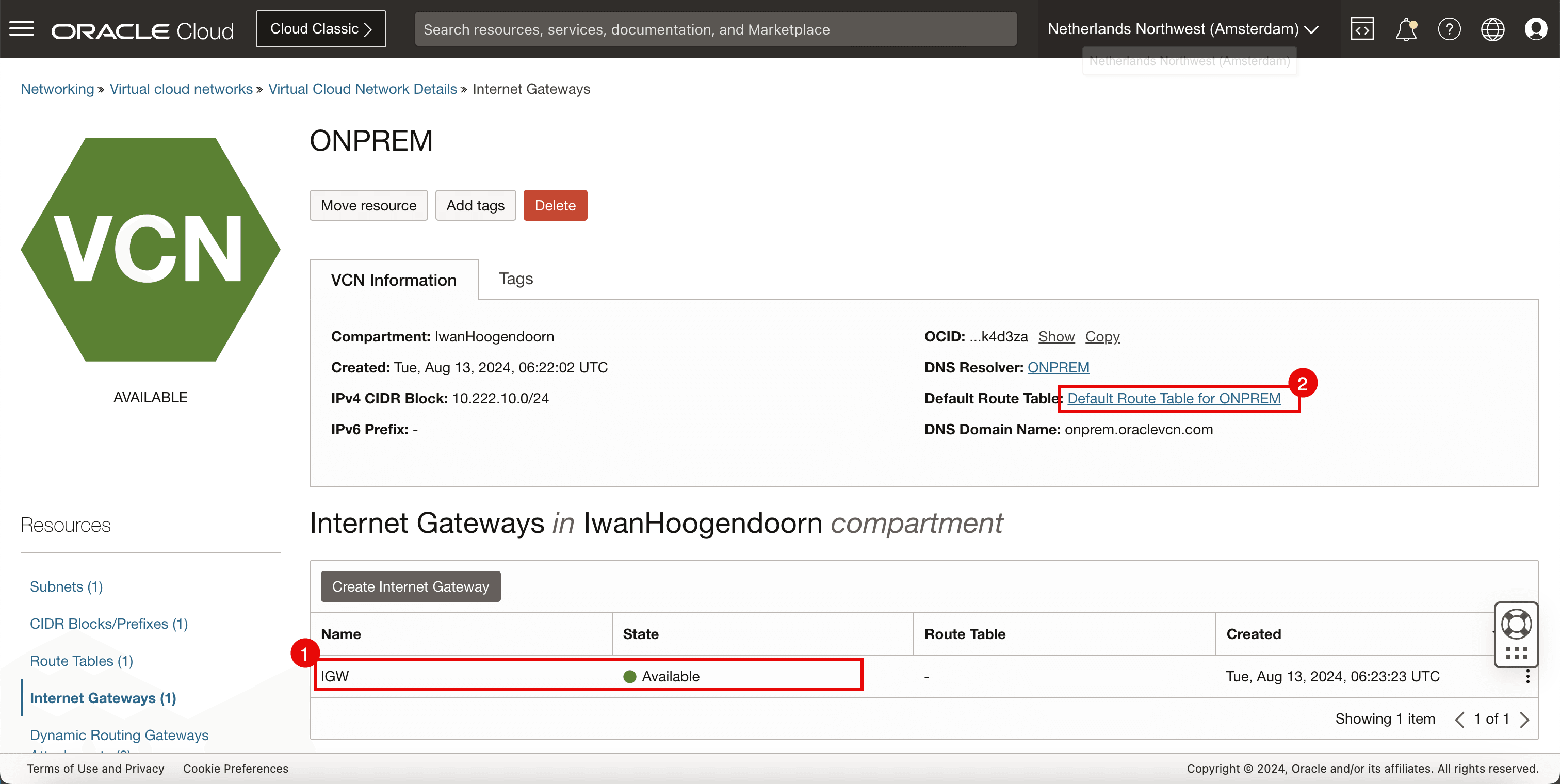

• Internet 网关

  1. 查看 Internet 网关以允许 Internet 连接

  2. 查看 VCN 的默认路由表。

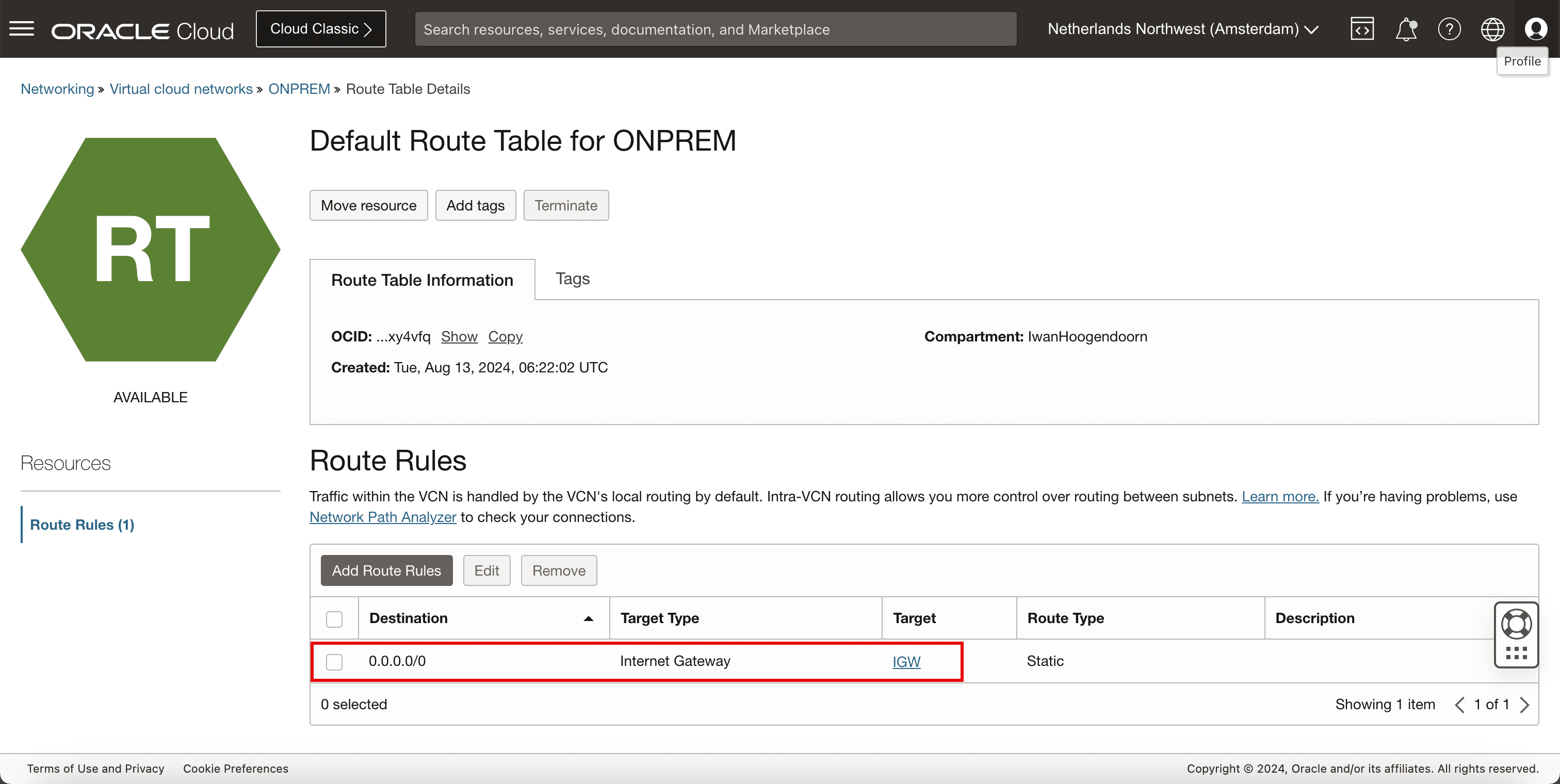

• 路由表

  • 查看 VCN 路由表，并确保所有流量都路由到互联网网关。



• 实例

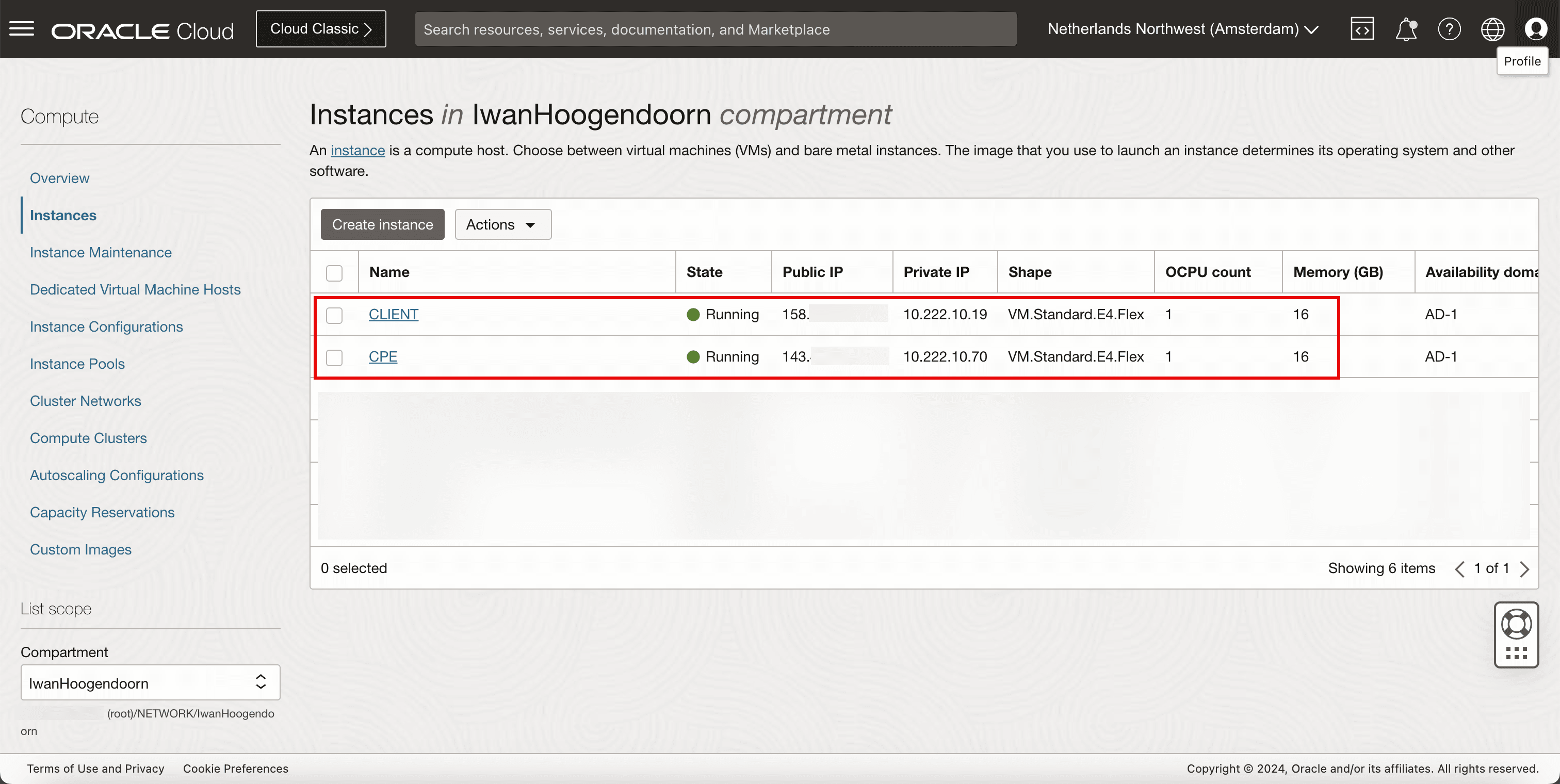

  • 查看要用作网络端点的实例以执行我们的网络测试。

  • 对于 CLIENT 和 CPE ，我们使用 Oracle Linux 8 作为主操作系统。



下图展示了到目前为止我们所创造的。

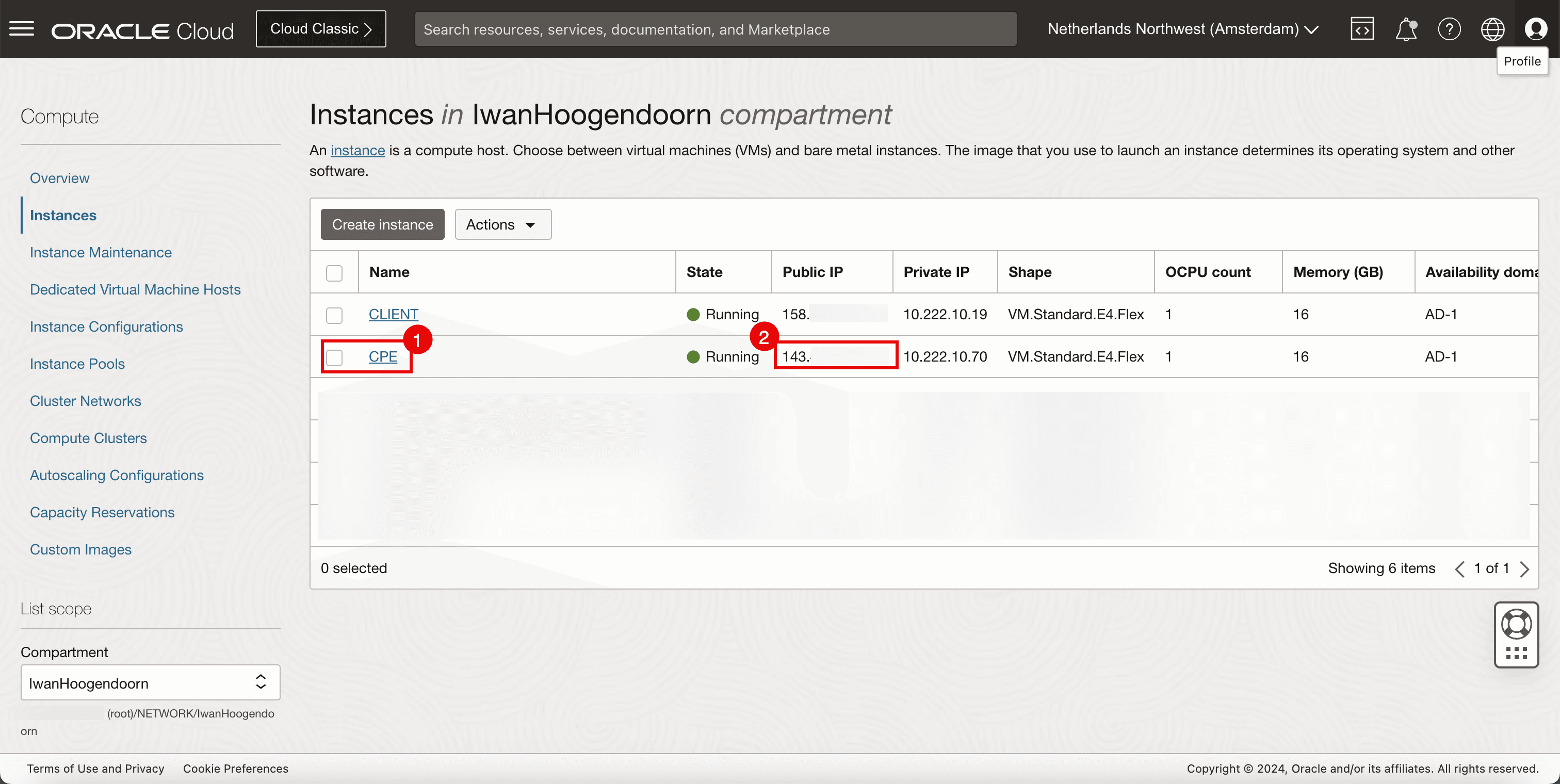

任务 3：从源 OCI 区域收集 CPE 实例的公共 IP 地址

• 转到 OCI 控制台。

  1. 在源 OCI 区域中，我们部署了一个负责 VPN 终止（VPN 端点）的实例。

  2. 收集在此 VPN 端点上配置的公共 IP 地址。对于本教程，此公共 IP 地址从 143 开始。



• 下图展示了到目前为止我们所创造的。



任务 4：在目标 OCI 区域中创建新的 CPE

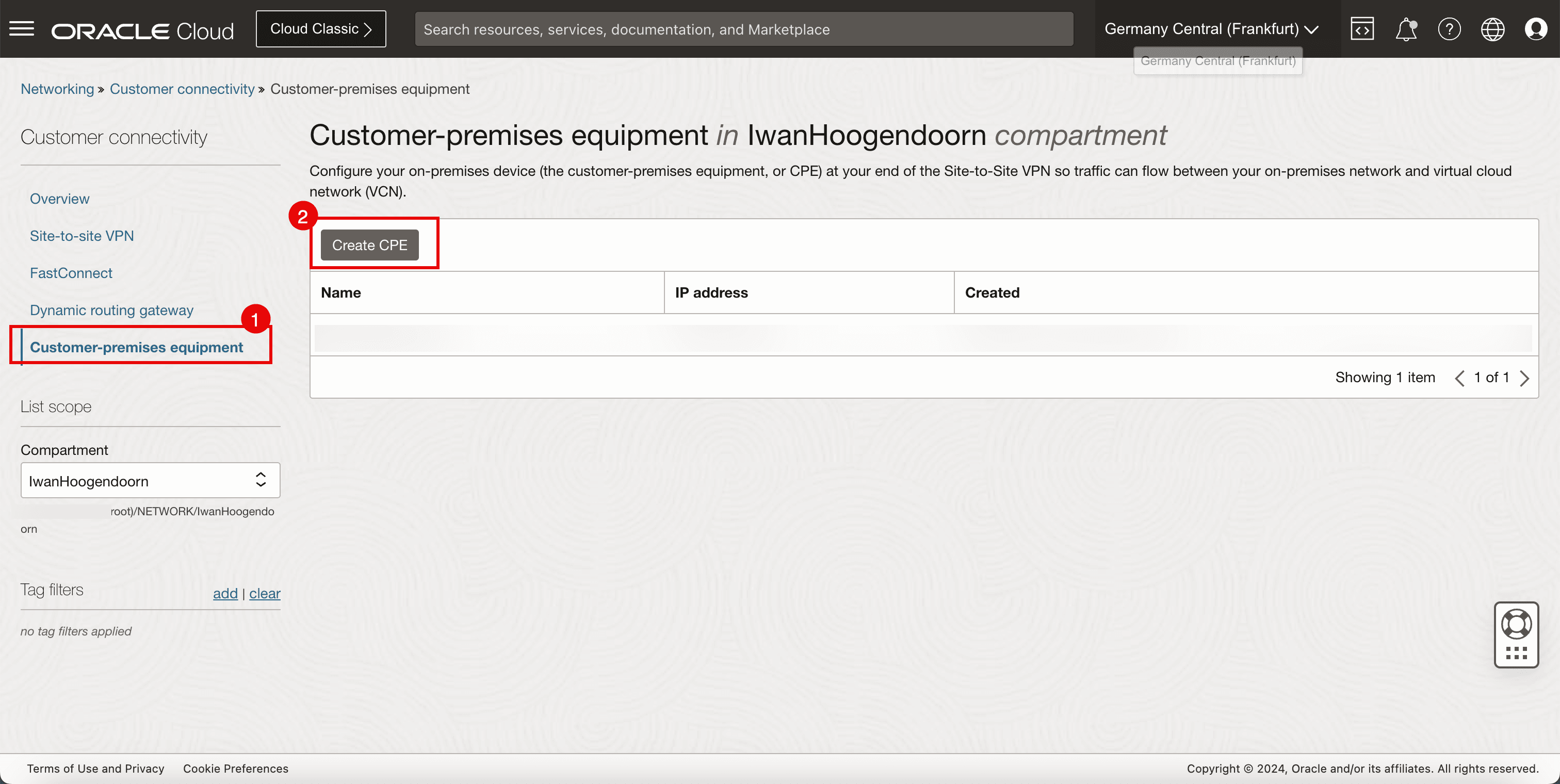

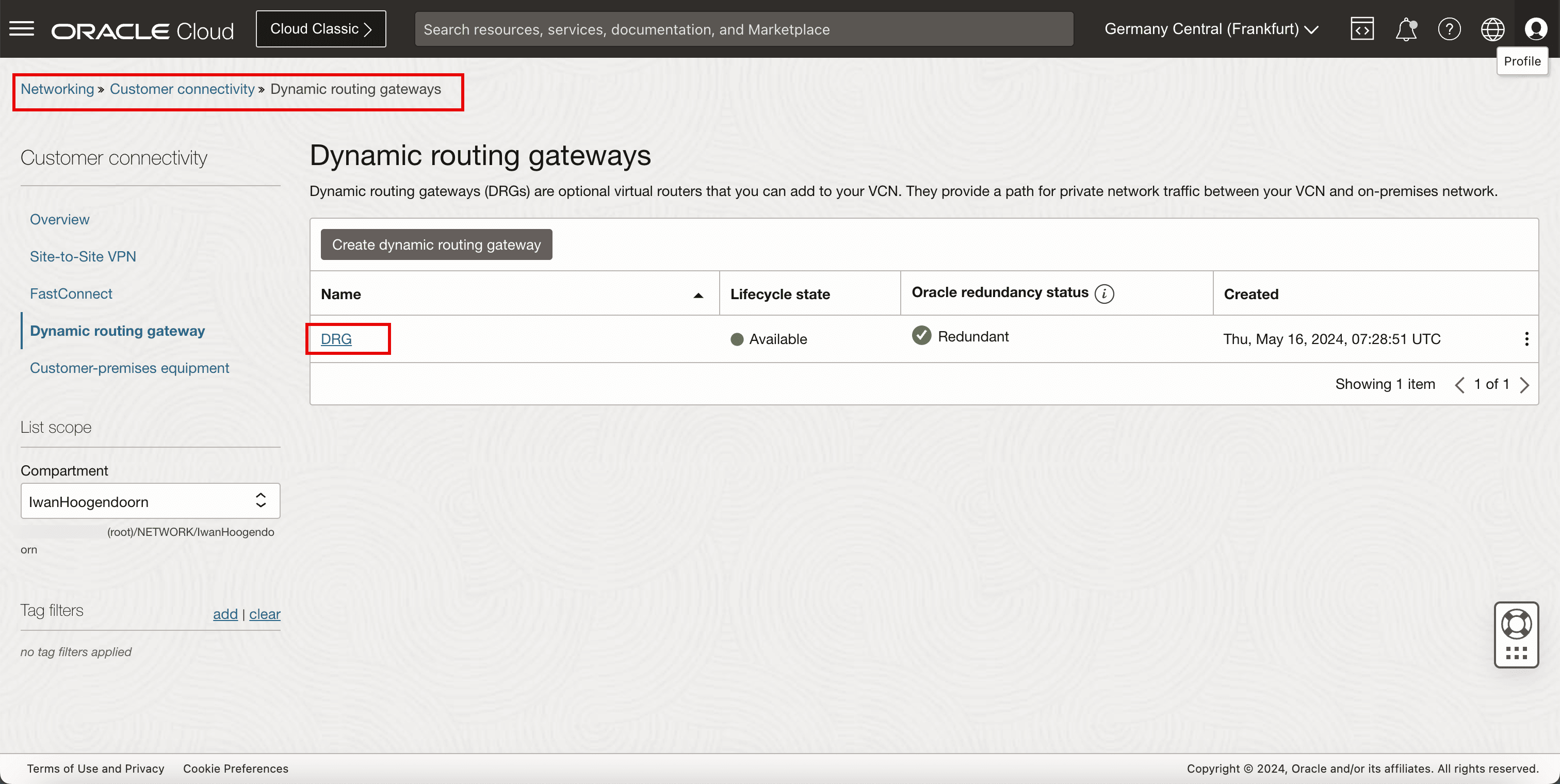

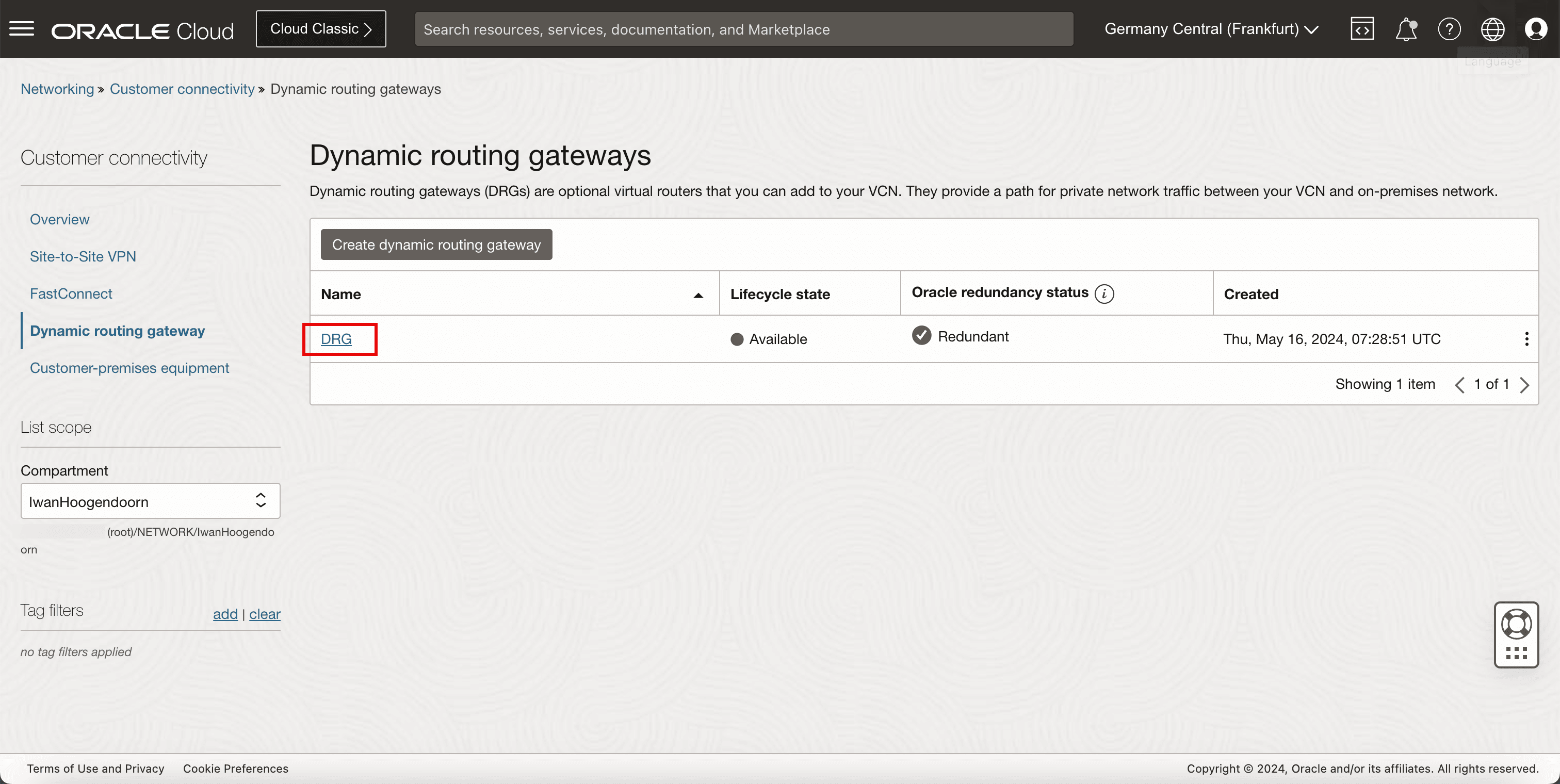

• 转到 OCI 控制台，导航到网络、客户连接、动态路由网关，然后单击 DRG。



  1. 单击 Customer premises equipment（客户终端设备）。
  2. 单击 Create CPE 。

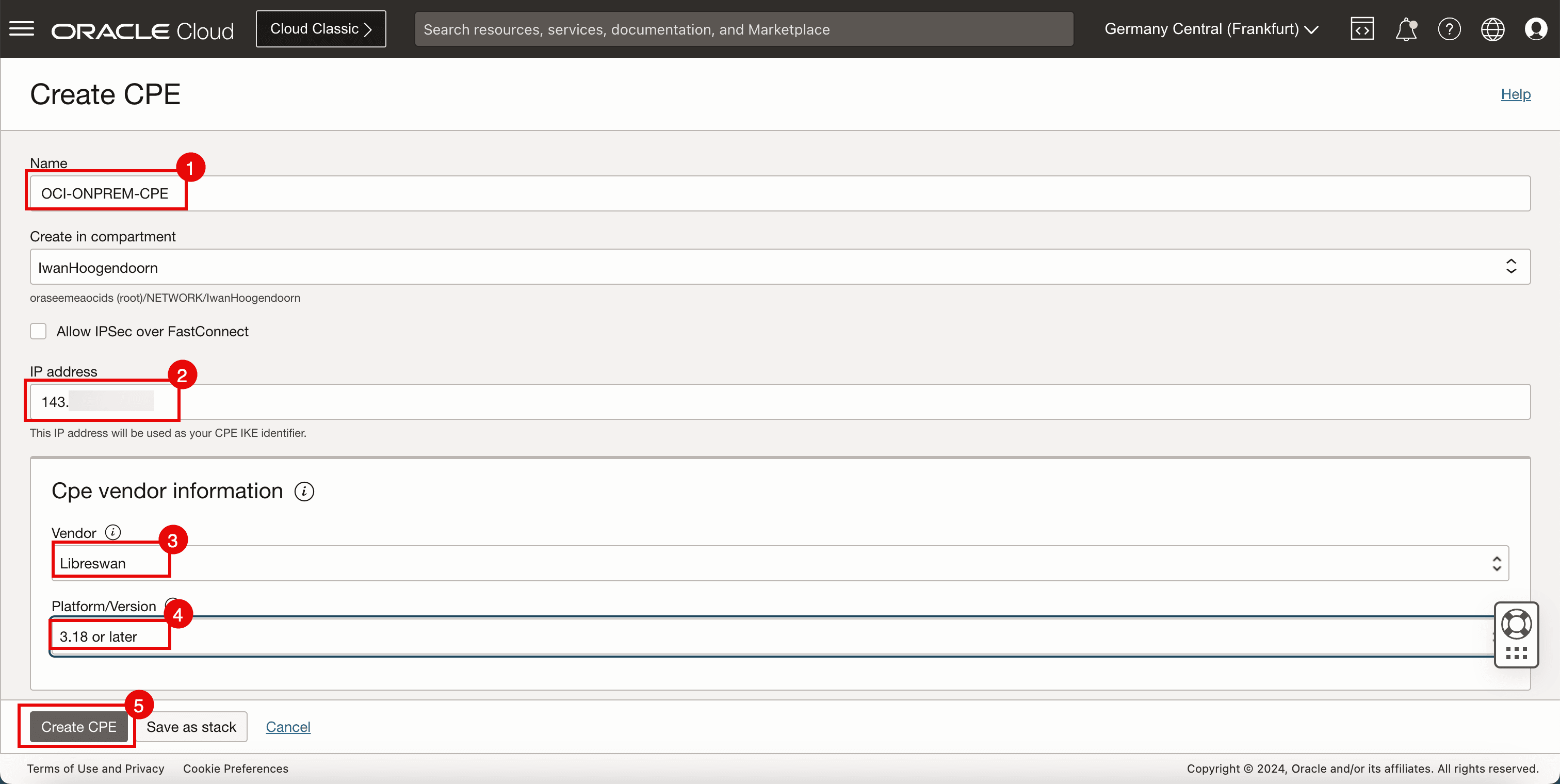

• 输入以下信息。

  1. 名称：输入 CPE 的名称。
  2. 公共 IP 地址：输入在任务 3 中收集的公共 IP 地址。
  3. 供应商：选择 Libreswan 。
  4. Platform/Version（平台/版本）：选择 CPE 平台版本。
  5. 单击 Create CPE 。

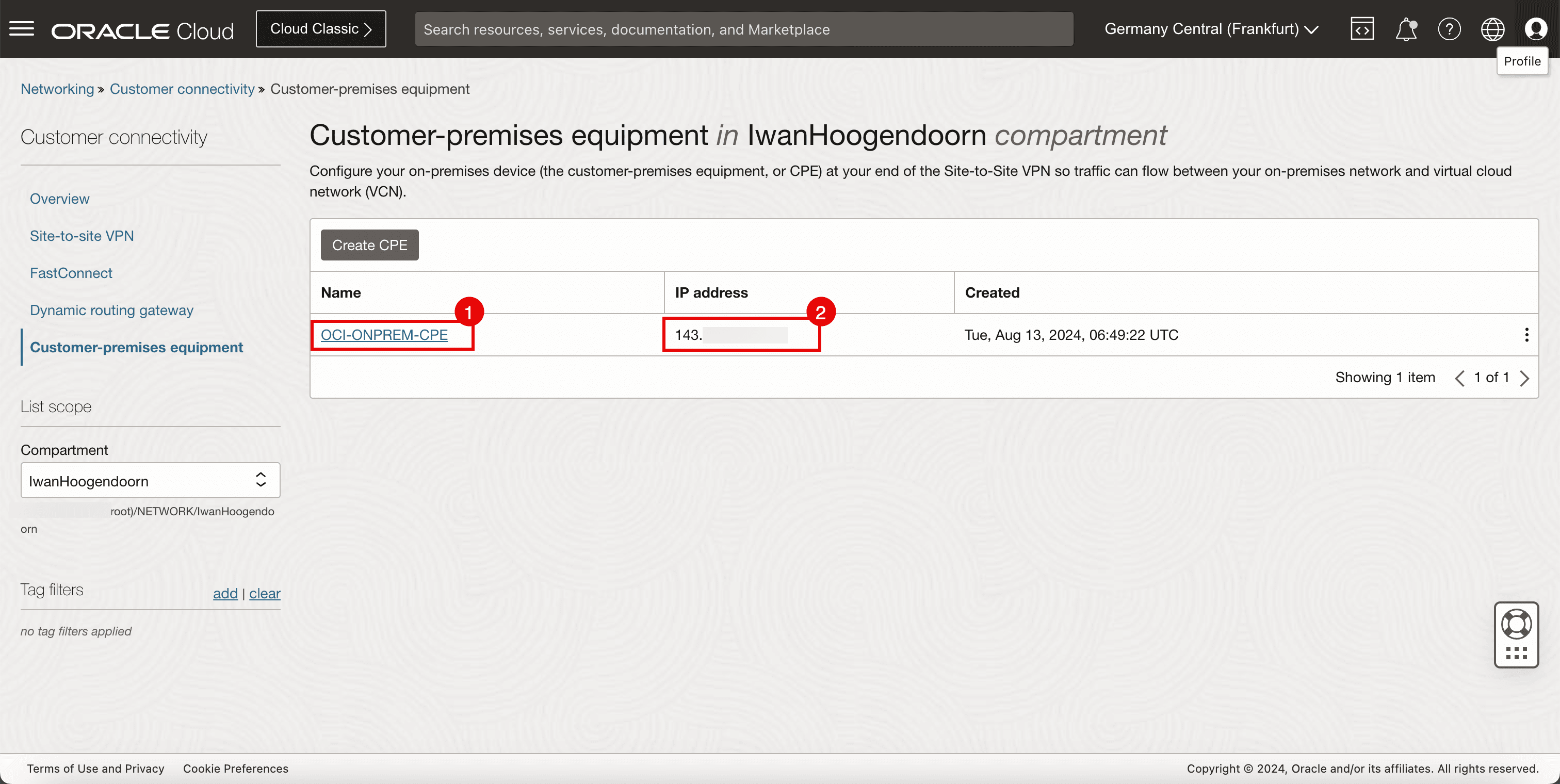

  1. 请注意，CPE 现已创建。
  2. 记下 CPE 的公共 IP 地址。



任务 5：在目标 OCI 区域中配置 OCI 站点到站点 VPN

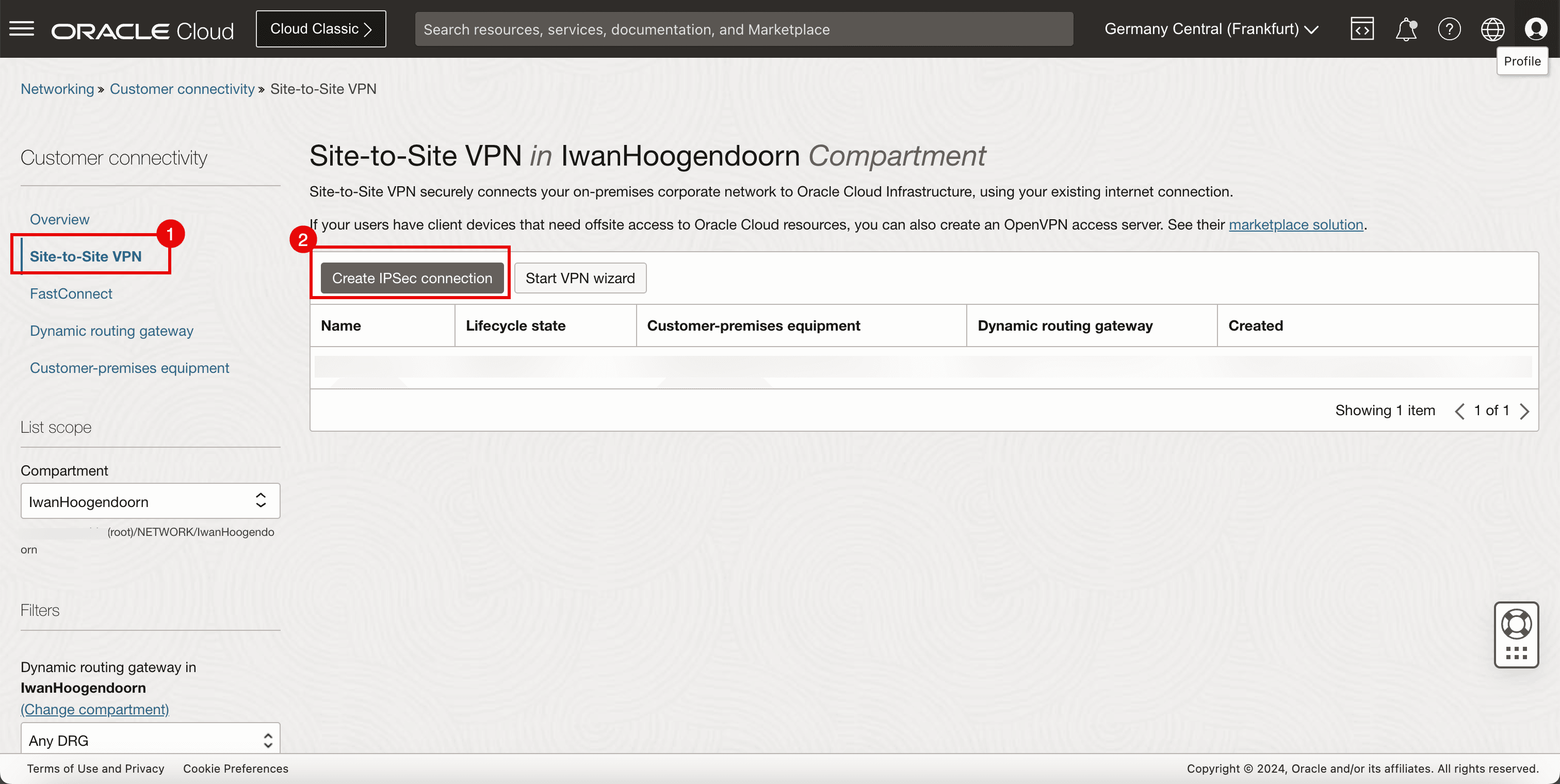

• 转到 OCI 控制台。

  1. 单击 Site-to-Site VPN 。
  2. Click Create IPSec connection.

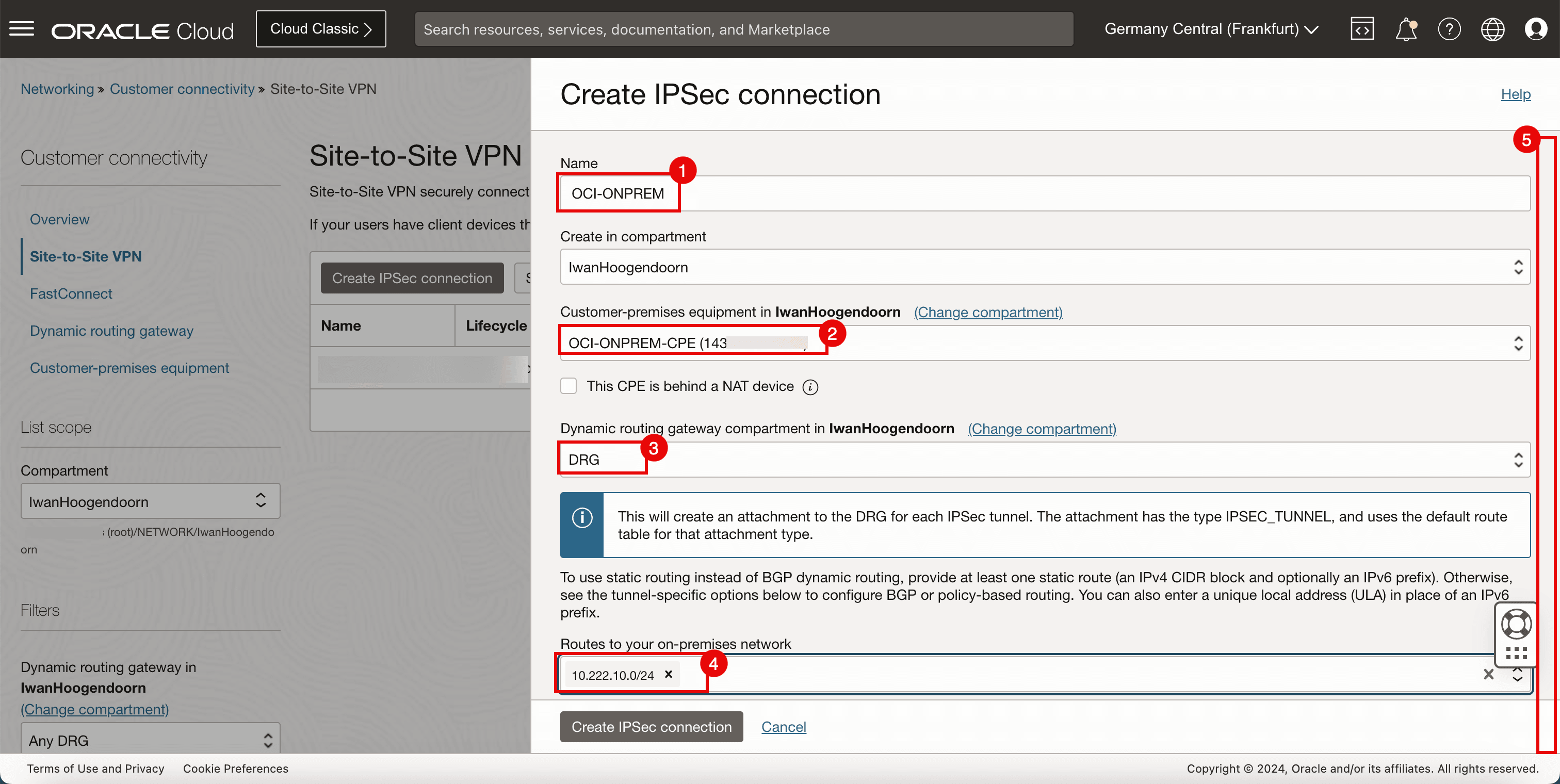

• 在创建 IPSec 连接页中，输入以下信息。

  1. 名称：输入 IPSec 连接的名称。
  2. 客户内部部署设备：选择在任务 4 中创建的 CPE。
  3. 动态路由网关：选择 DRG。
  4. 到内部部署网络的路由：输入要通过 IPSec 连接路由的远程网络。对于本教程，它是 10.222.10.0/24 网络。
  5. 向下滚动。



  1. 名称：为第一个隧道输入名称。
  2. IKE 版本：将 IKE 版本输入为 IKEv1 。
  3. 路由类型：选择静态路由。
  4. 向下滚动。

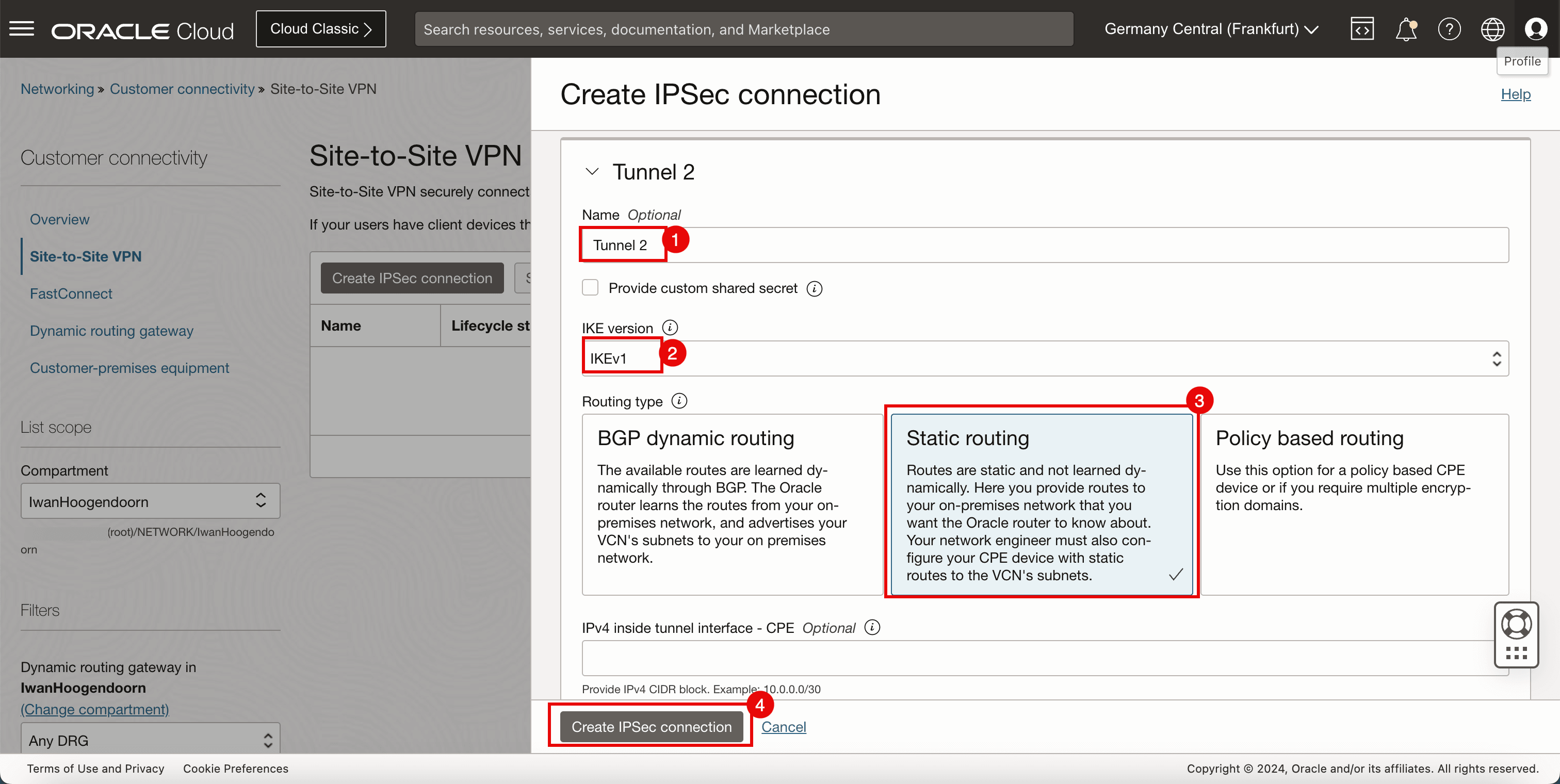

  1. 名称：为第二个隧道输入名称。
  2. IKE 版本：将 IKE 版本输入为 IKEv1 。
  3. 路由类型：选择静态路由。
  4. Click Create IPSec connection.



任务 6：在目标 OCI 区域中收集 IPSec 隧道的公共 IP 地址并下载 CPE 配置

• IPSec 连接已创建，两个 IPSec 隧道的公共 IP 地址都将可用，我们需要配置 VPN 的另一端。

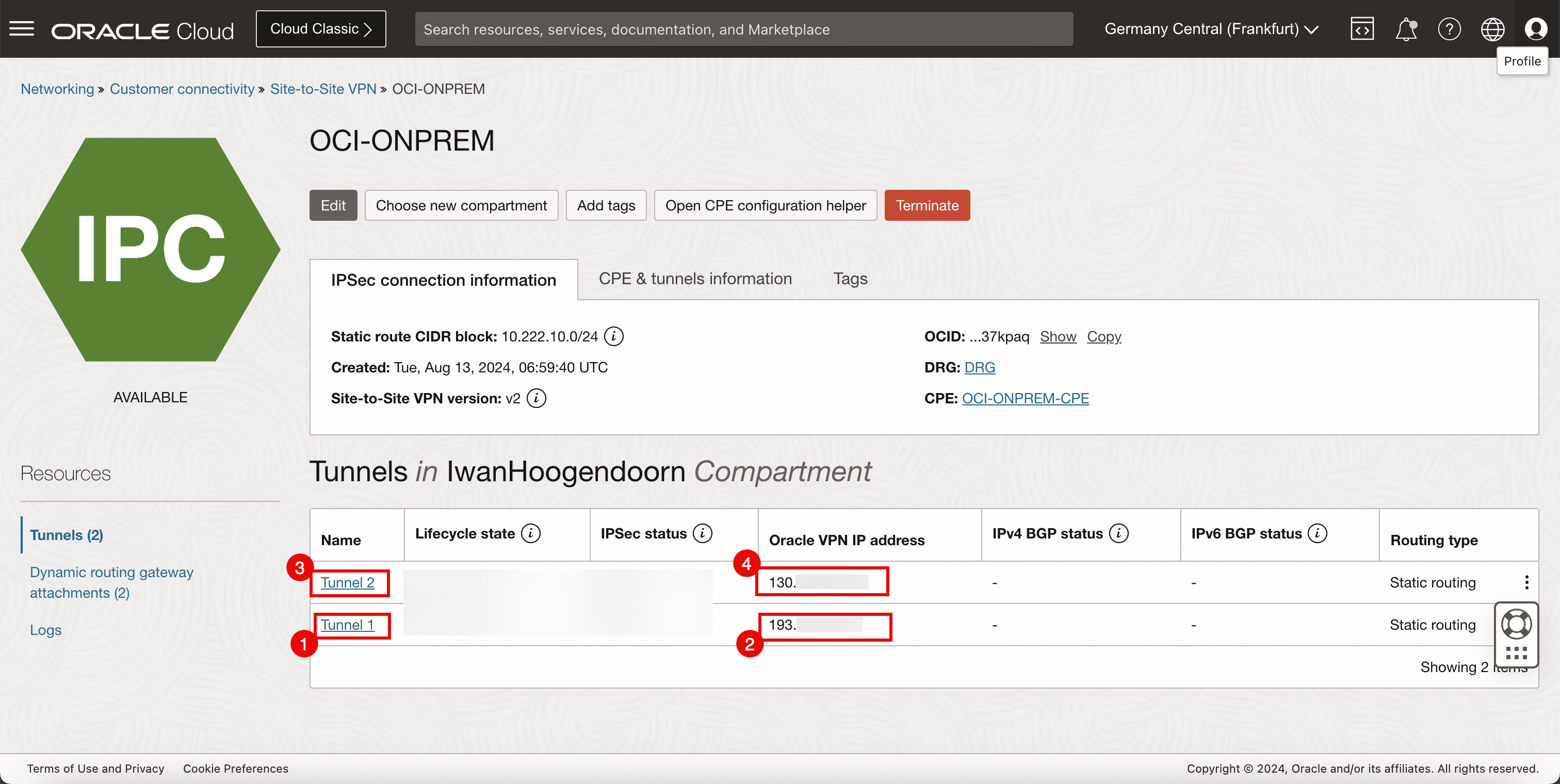

• 单击在任务 5 中创建的站点到站点 VPN。



  1. 请注意 IPSec 连接的隧道 1 。
  2. 记下隧道 1 的公共 IP 地址。对于本教程，此 IP 地址以 193 开头。
  3. 请注意 IPSec 连接的隧道 2 。
  4. 记下隧道 2 的公共 IP 地址。对于本教程，此 IP 地址以 130 开头。

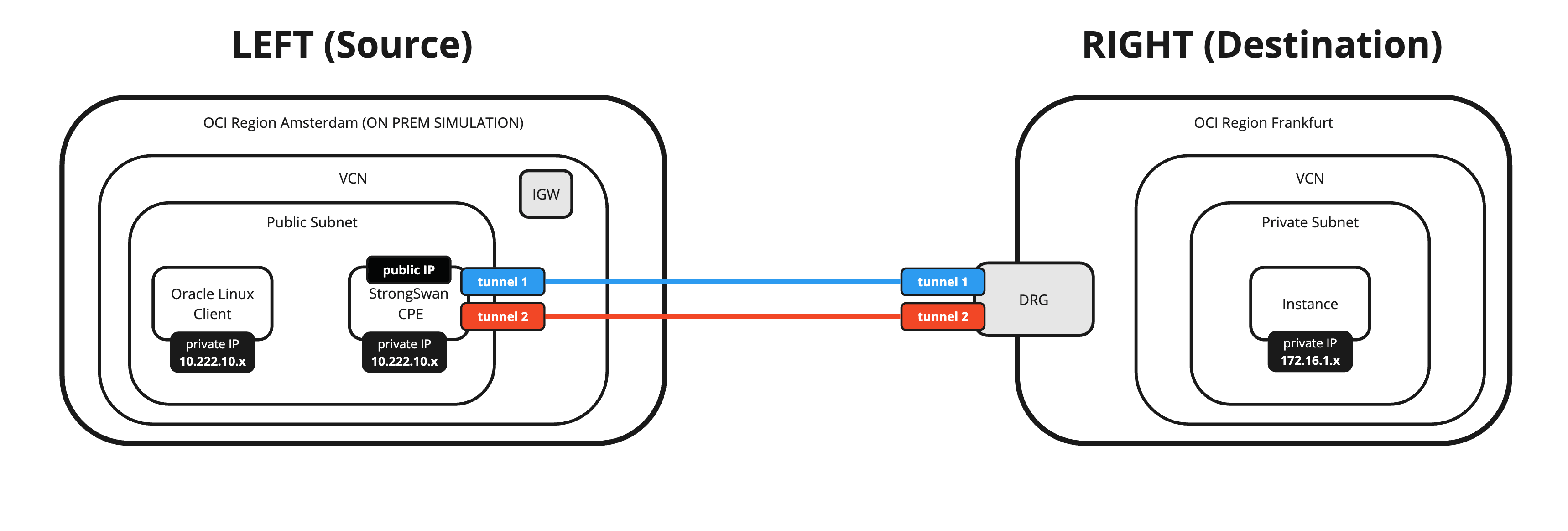

• 下图展示了到目前为止我们所创造的。



任务 7：在源 OCI 区域中配置 CPE 实例并安装和配置 Libreswan

• 配置 CPE 实例。

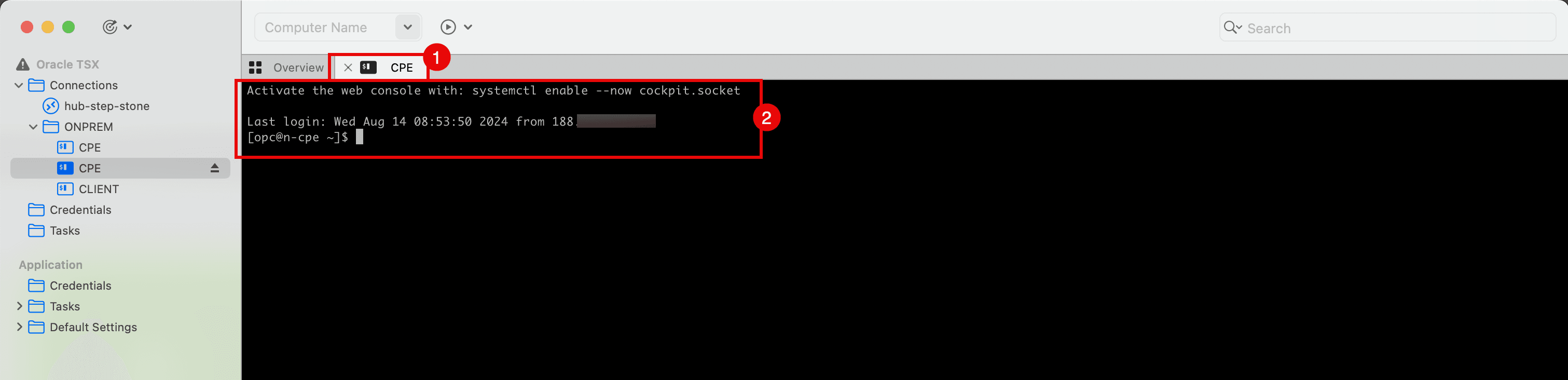

  1. 为位于源 OCI 区域或 VCN 中的 CPE 设置 SSH 会话。
  2. 确保您已登录。

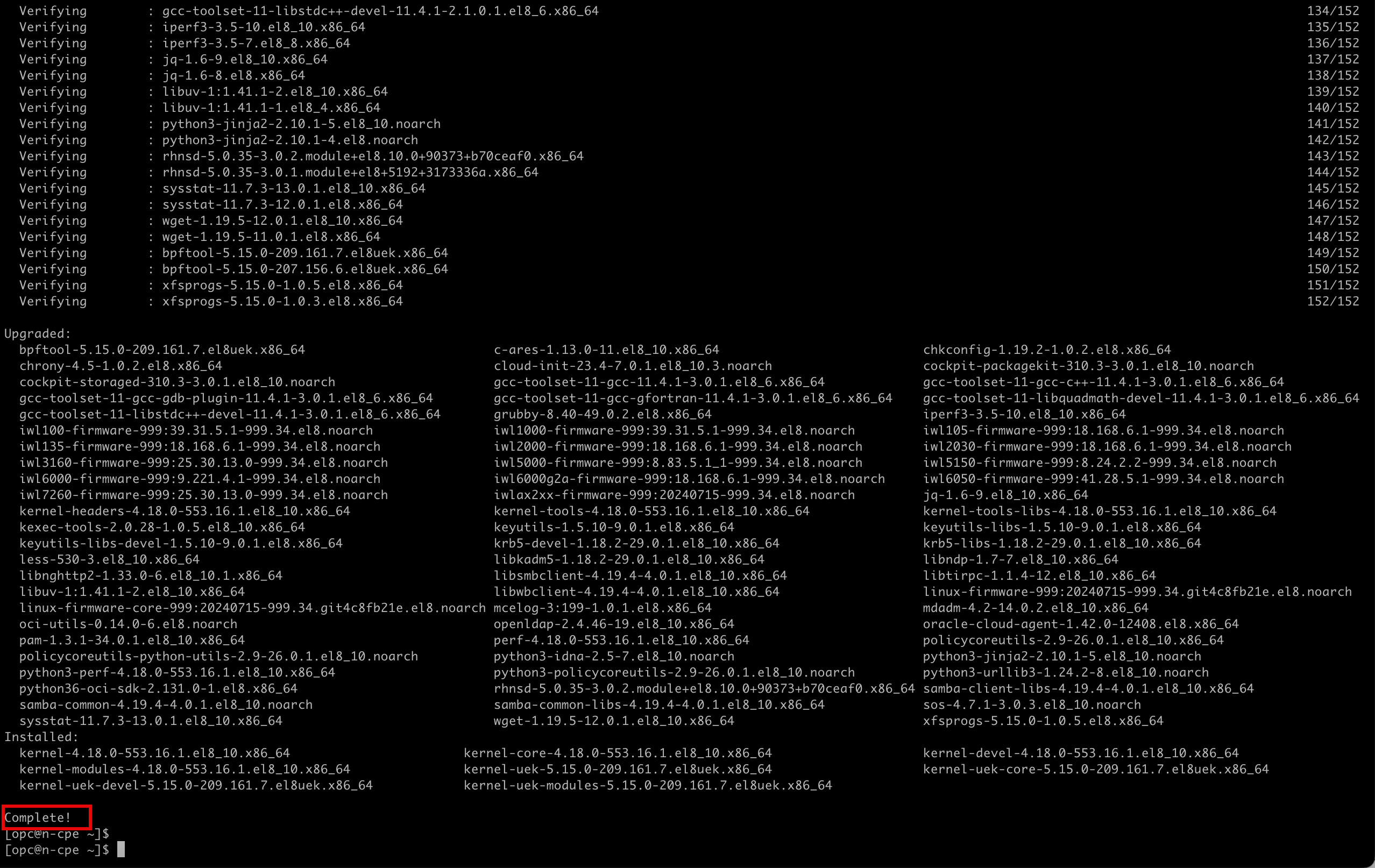

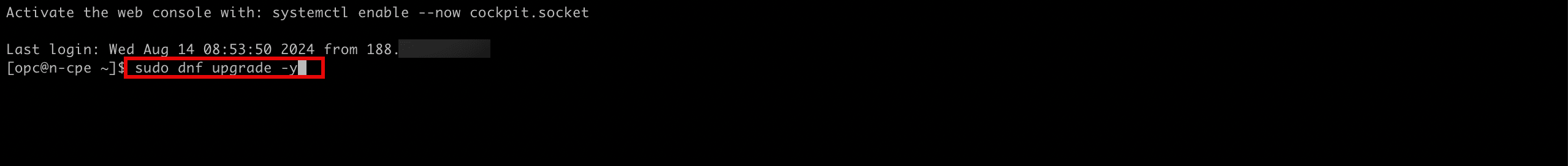

• 运行以下命令升级软件。

  [opc@cpe ~]$ sudo dnf upgrade -y




• 请确保升级已成功完成。



• 运行以下命令以运行需要更高特权的命令。

  [opc@cpe ~] sudo su

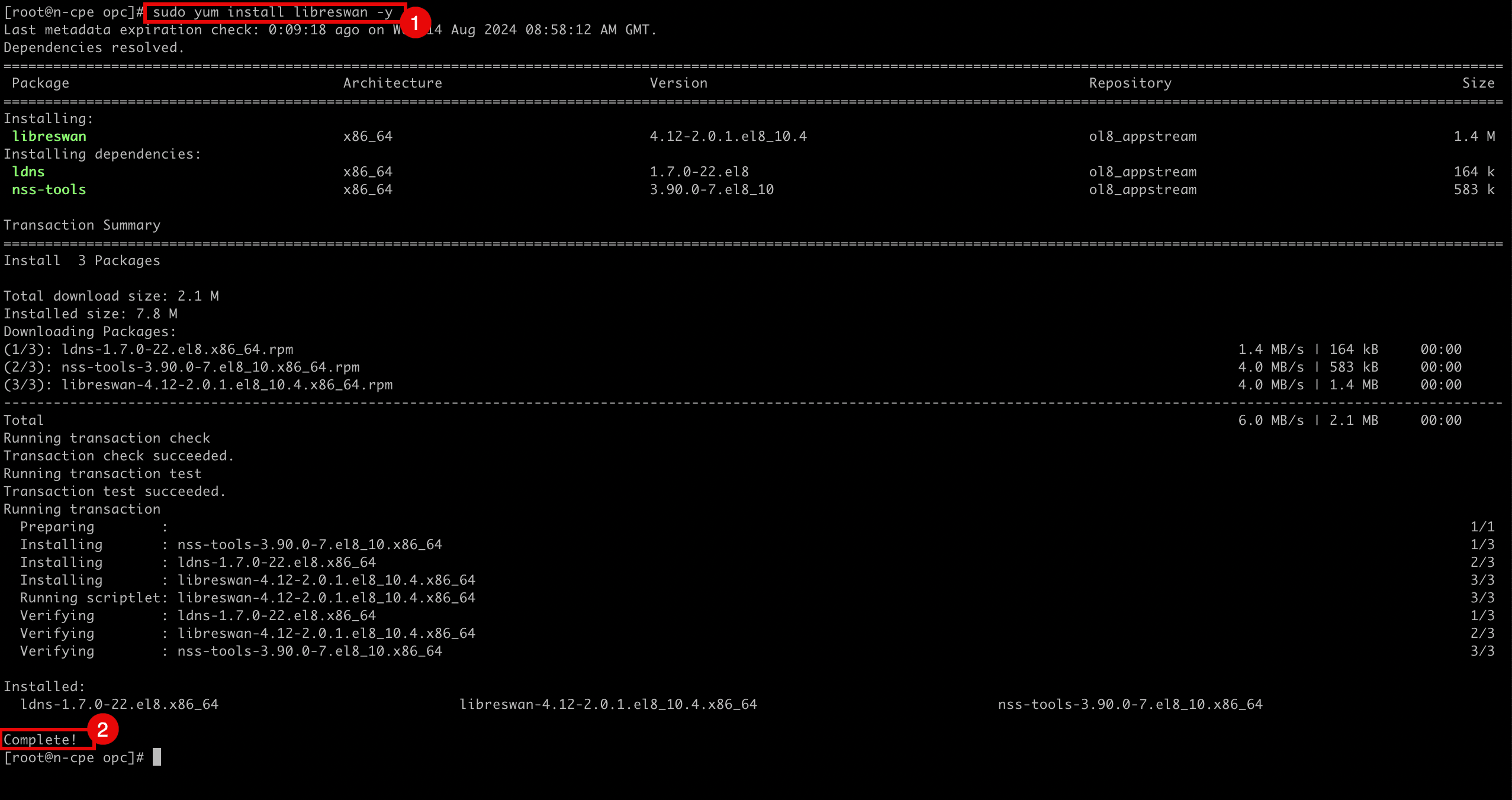

  1. 运行以下命令以安装 Libreswan 软件。

     [root@cpe opc]# sudo yum install libreswan -y


  2. 请注意，该软件已成功安装。

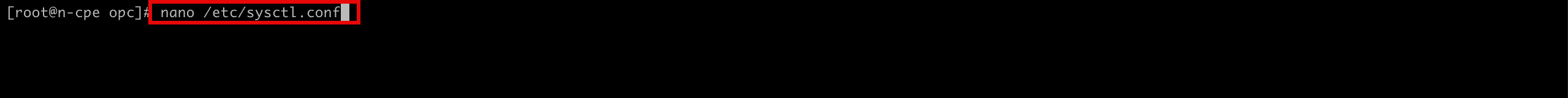

• 编辑以下文件以启用 IP 转发。

  [root@cpe etc]# nano /etc/sysctl.conf

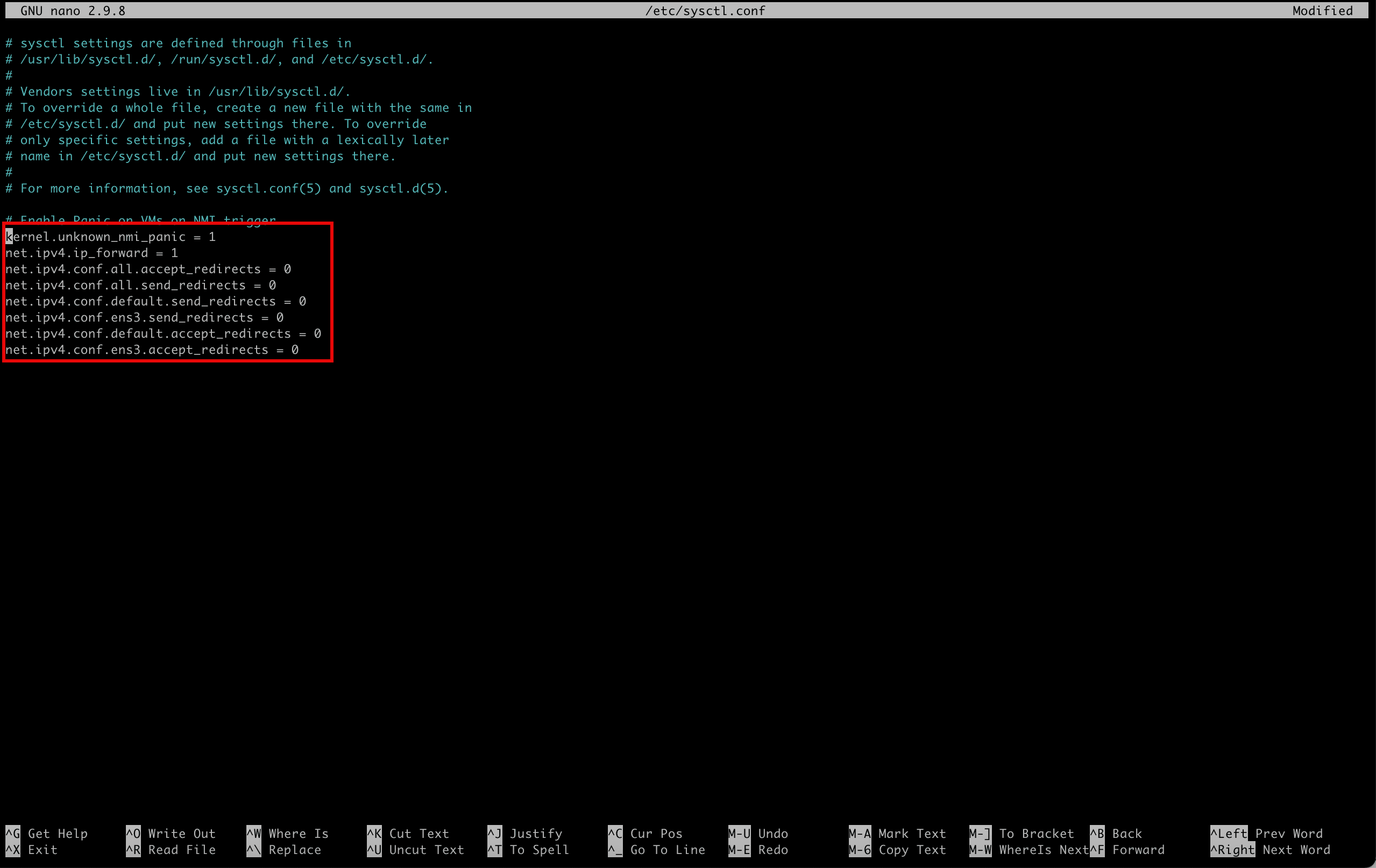

• 确保 /etc/sysctl.conf 文件包含以下内容。

  kernel.unknown_nmi_panic = 1
  net.ipv4.ip_forward = 1
  net.ipv4.conf.all.accept_redirects = 0
  net.ipv4.conf.all.send_redirects = 0
  net.ipv4.conf.default.send_redirects = 0
  net.ipv4.conf.ens3.send_redirects = 0
  net.ipv4.conf.default.accept_redirects = 0
  net.ipv4.conf.ens3.accept_redirects = 0




• 使用 Ctrl + X 保存文件并输入 Y。

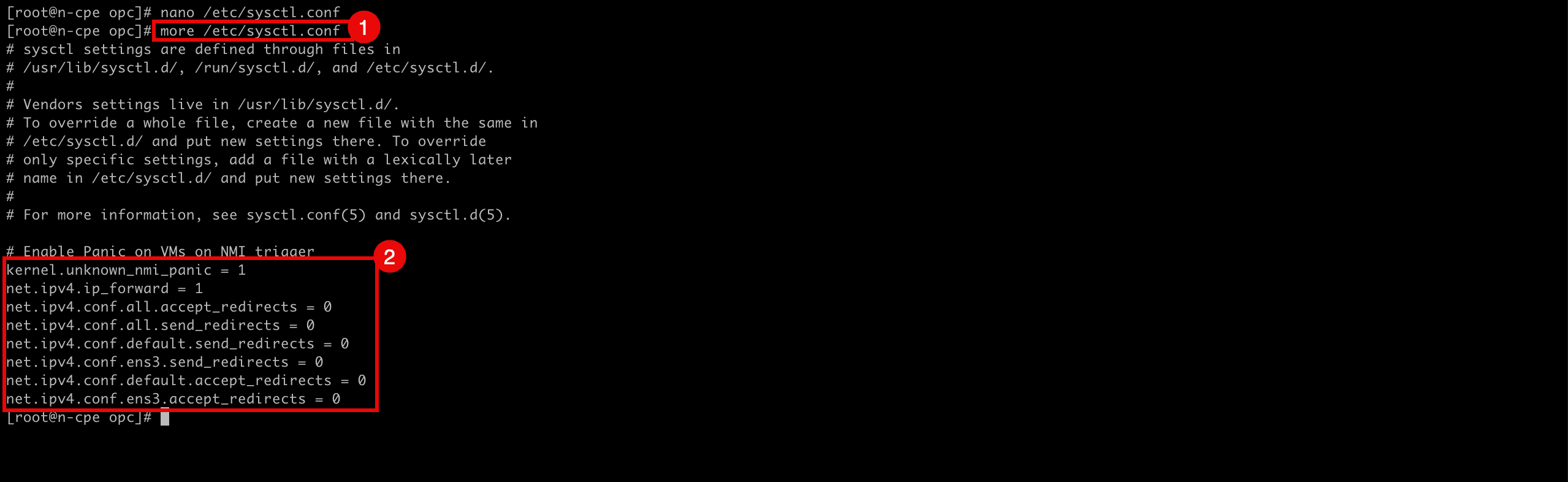

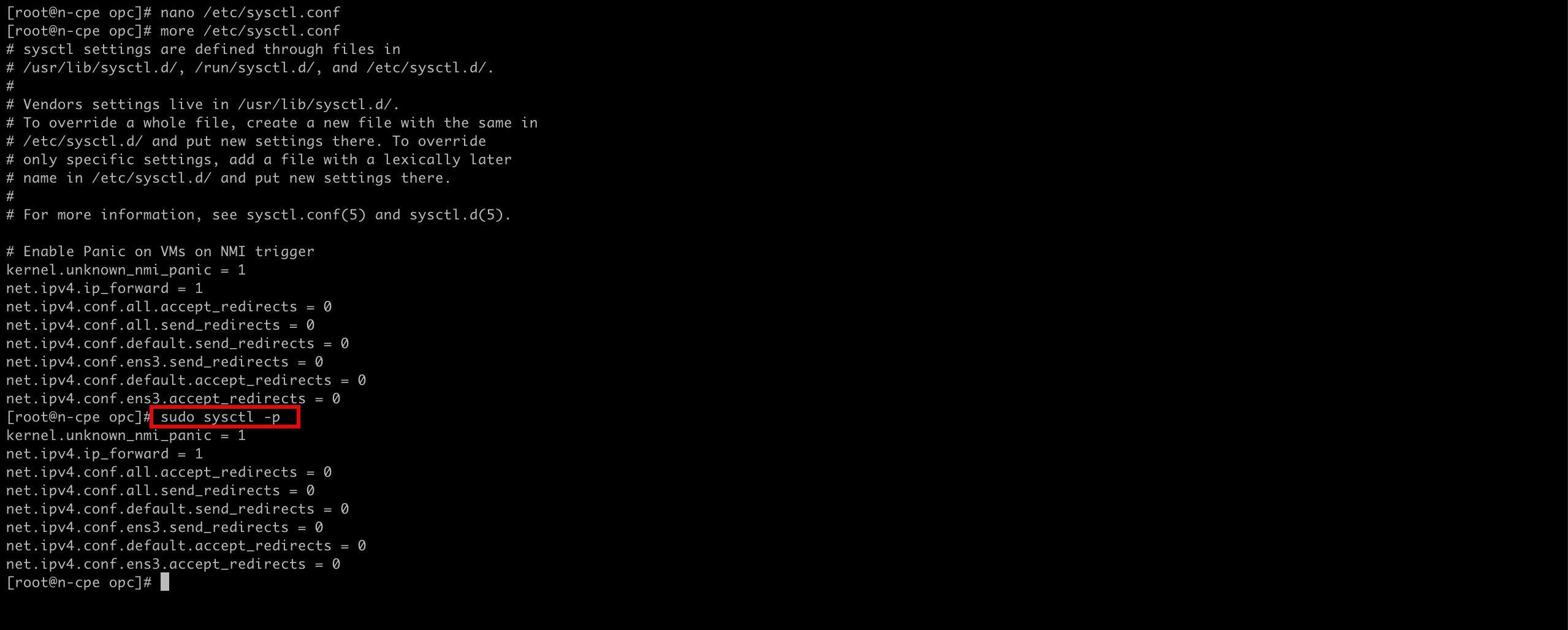

  1. 运行以下命令以验证文件的内容。

     [root@cpe opc]# more /etc/sysctl.conf


  2. 请注意，输出将与文件的内容相同。



• 运行以下命令以重新加载并应用文件以启用转发。

  [root@cpe etc]# sudo sysctl -p

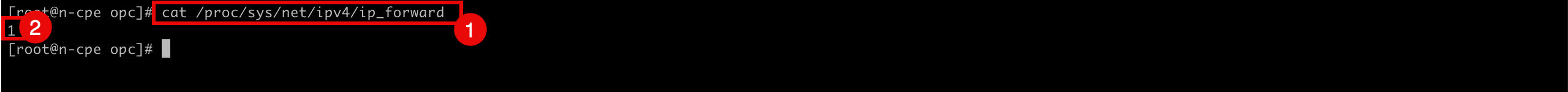

  1. 运行以下命令以验证是否启用了 IP 转发。

     cat /proc/sys/net/ipv4/ip_forward


  2. 请注意，返回的值 ID 为 1，这意味着已启用 IP 转发，0 表示已禁用 IP 转发。

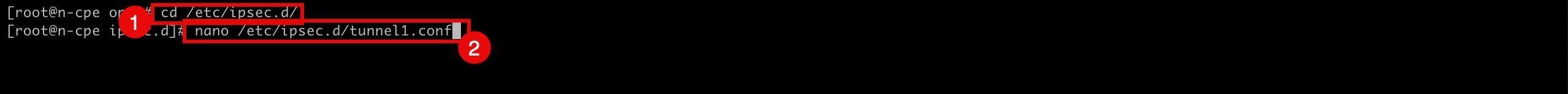

  1. 运行以下命令以更改需要配置 IPSec 隧道的目录。

     [root@cpe opc]# cd /etc/ipsec.d/

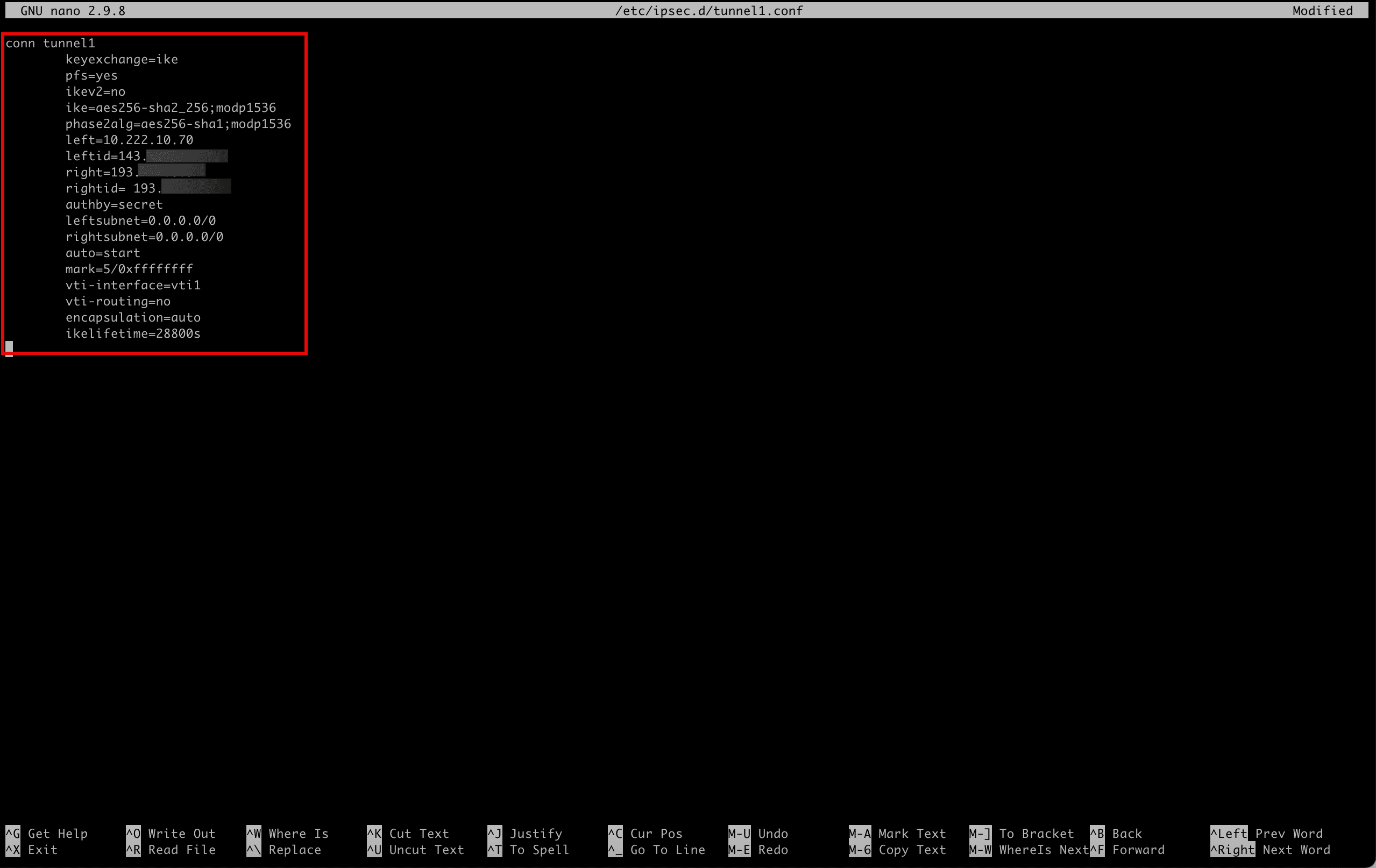

  2. 创建并编辑以下文件 (tunnel1.conf) 以配置隧道 1 中的第一个 IPSec 隧道。

     [root@cpe ipsec.d]# nano /etc/ipsec.d/tunnel1.conf




• 确保 /etc/ipsec.d/tunnel1.conf 文件包含以下内容。

  conn tunnel1
      keyexchange=ike
      pfs=yes
      ikev2=no
      ike=aes256-sha2_256;modp1536
      phase2alg=aes256-sha1;modp1536
      left=10.222.10.70
      leftid=143.xxx.xxx.xxx
      right=193.xxx.xxx.xxx
      rightid= 193.xxx.xxx.xxx
      authby=secret
      leftsubnet=0.0.0.0/0
      rightsubnet=0.0.0.0/0
      auto=start
      mark=5/0xffffffff
      vti-interface=vti1
      vti-routing=no
      encapsulation=auto
      ikelifetime=28800s




• 使用 Ctrl + X 保存文件并输入 Y。

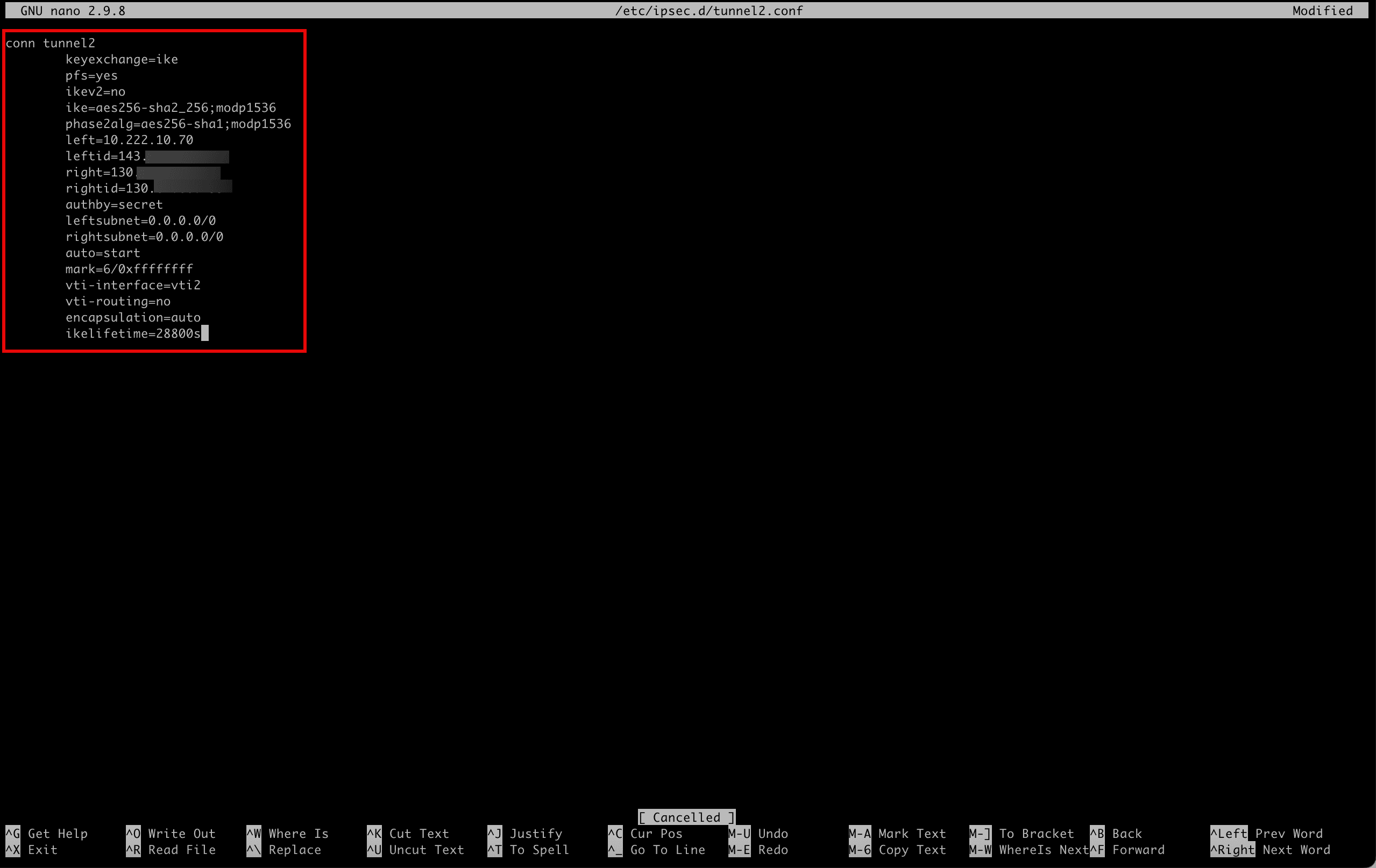

• 创建并编辑以下文件 (tunnel2.conf) 以配置 tunnel2 中的第二个 IPSec 隧道。

  [root@cpe ipsec.d]# nano /etc/ipsec.d/tunnel2.conf




• 确保 /etc/ipsec.d/tunnel2.conf 文件包含以下内容。

  conn tunnel2
      keyexchange=ike
      pfs=yes
      ikev2=no
      ike=aes256-sha2_256;modp1536
      phase2alg=aes256-sha1;modp1536
      left=10.222.10.70
      leftid=143.xxx.xxx.xxx
      right=130.xxx.xxx.xxx
      rightid=130.xxx.xxx.xxx
      authby=secret
      leftsubnet=0.0.0.0/0
      rightsubnet=0.0.0.0/0
      auto=start
      mark=6/0xffffffff
      vti-interface=vti2
      vti-routing=no
      encapsulation=auto
      ikelifetime=28800s




• 使用 Ctrl + X 保存文件，然后输入 Y。

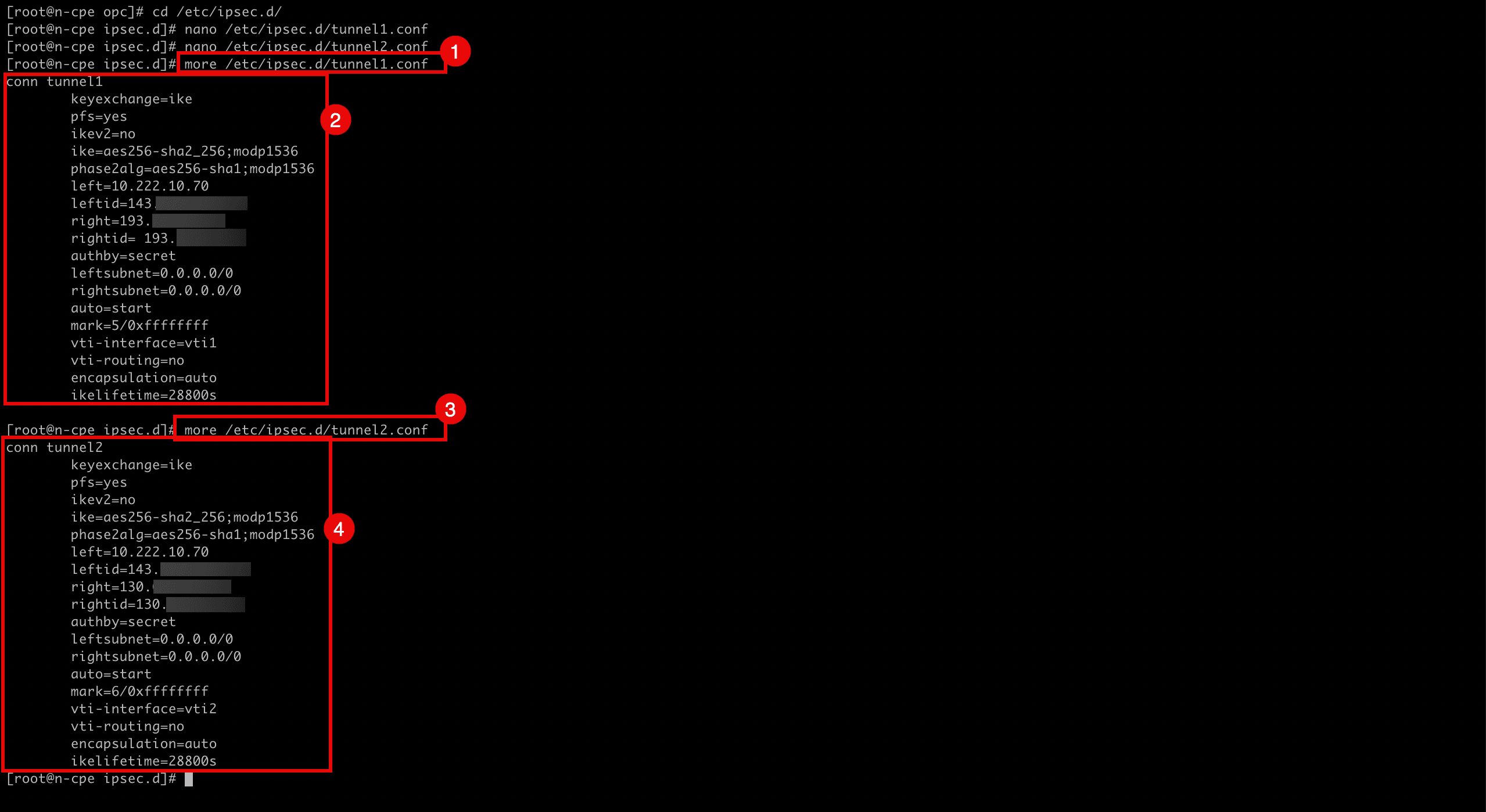

  1. 运行以下命令以验证 tunnel1 的文件内容。

     [root@cpe ipsec.d]# more /etc/ipsec.d/tunnel1.conf


  2. 请注意，输出将与文件的内容相同。

  3. 运行以下命令以验证 tunnel2 的文件内容。

     [root@cpe ipsec.d]# more /etc/ipsec.d/tunnel2.conf


  4. 请注意，输出将与文件的内容相同。



• 我们已经配置了 IPSec 隧道，现在我们还需要配置共享密钥，因为我们正在使用密钥进行身份验证。

  在任务 5 中创建 OCI Site-to-Site VPN 时，创建了隧道，在此过程中，OCI 还为每个隧道生成了共享密钥。为了在 Libreswan 中获取和配置它们以匹配相同的共享密钥，我们需要返回 OCI 控制台。

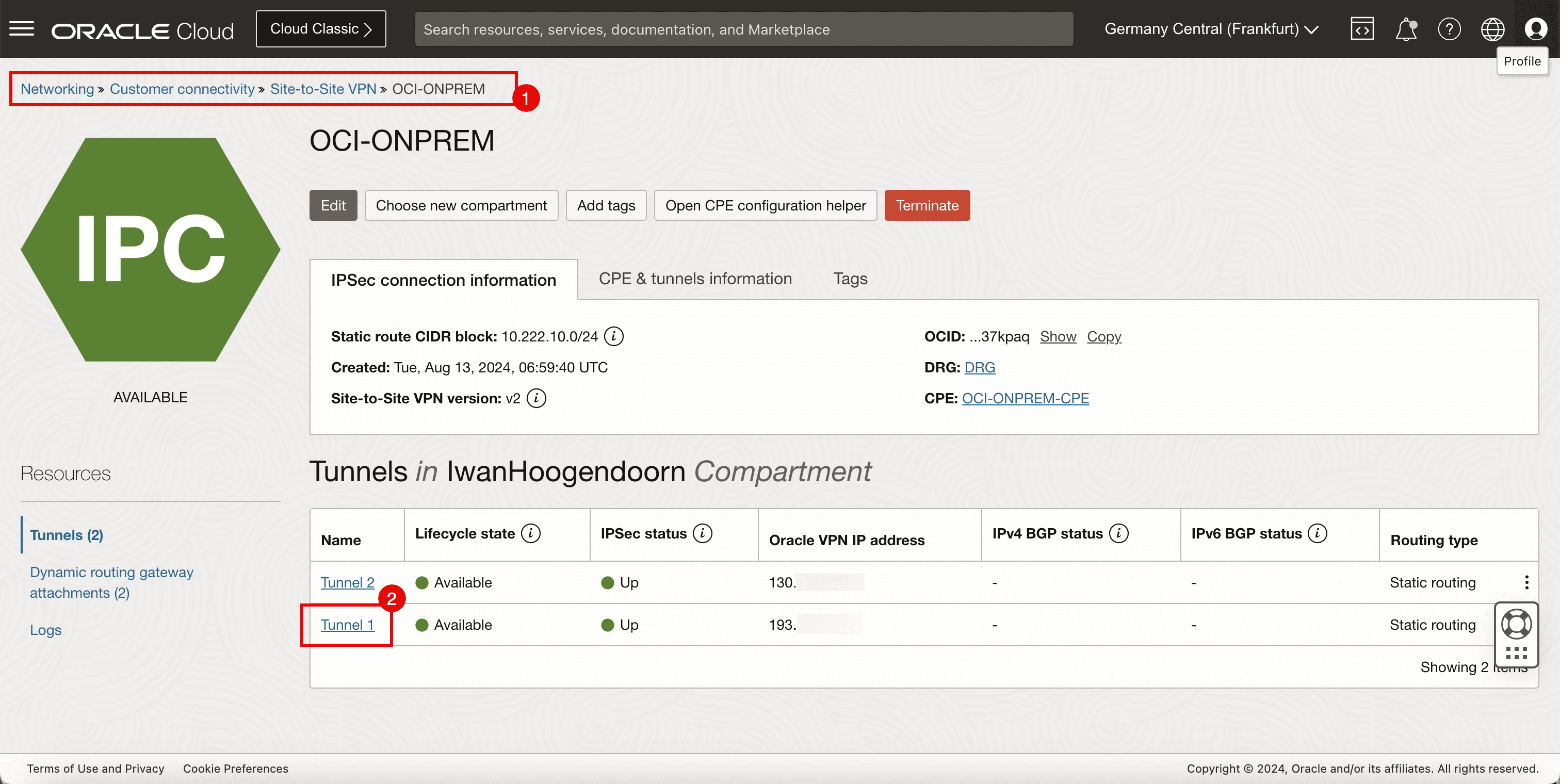

  1. 转到 OCI 控制台，导航到网络、客户连接、站点到站点 VPN ，然后单击配置的 VPN。

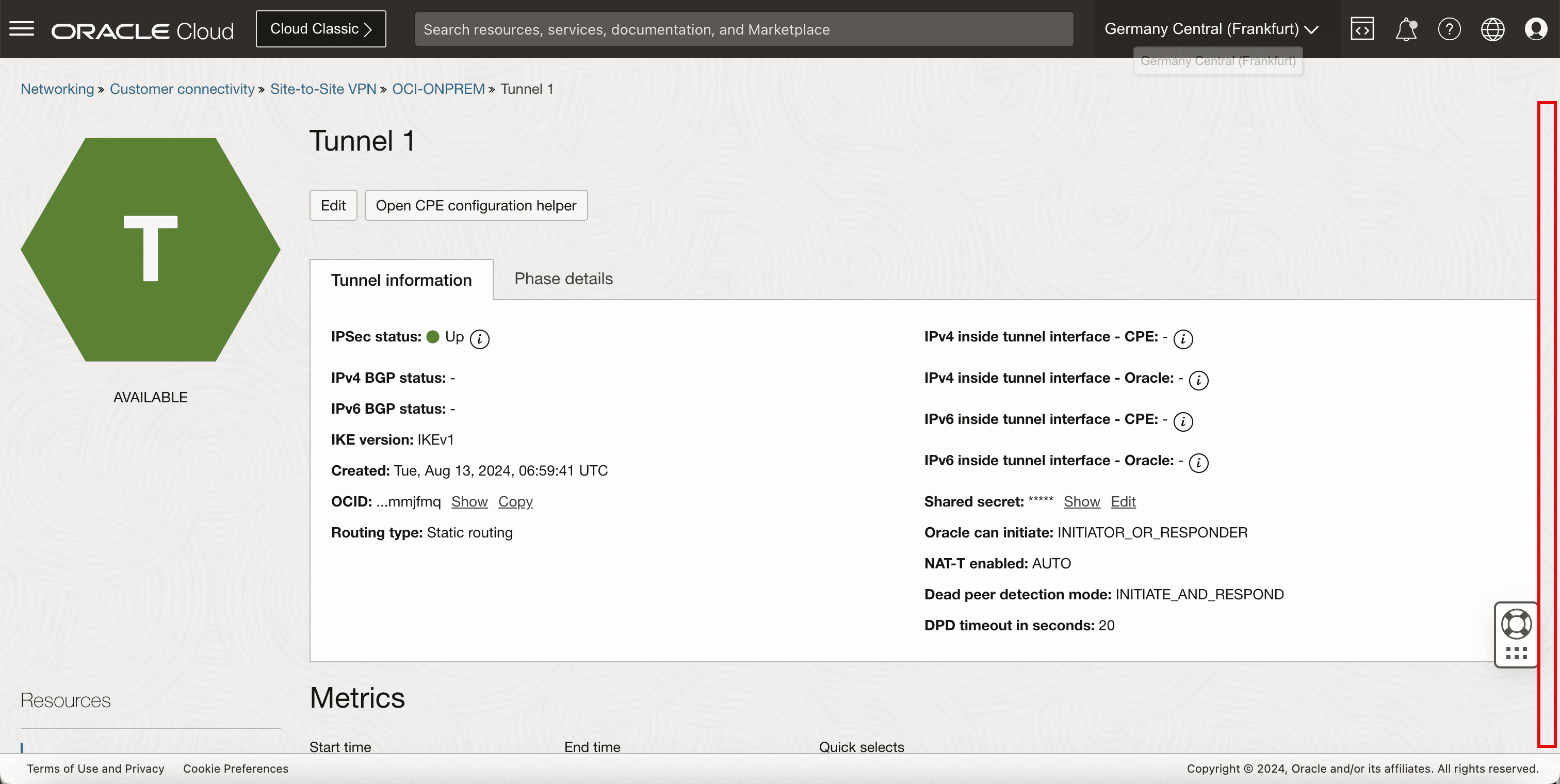

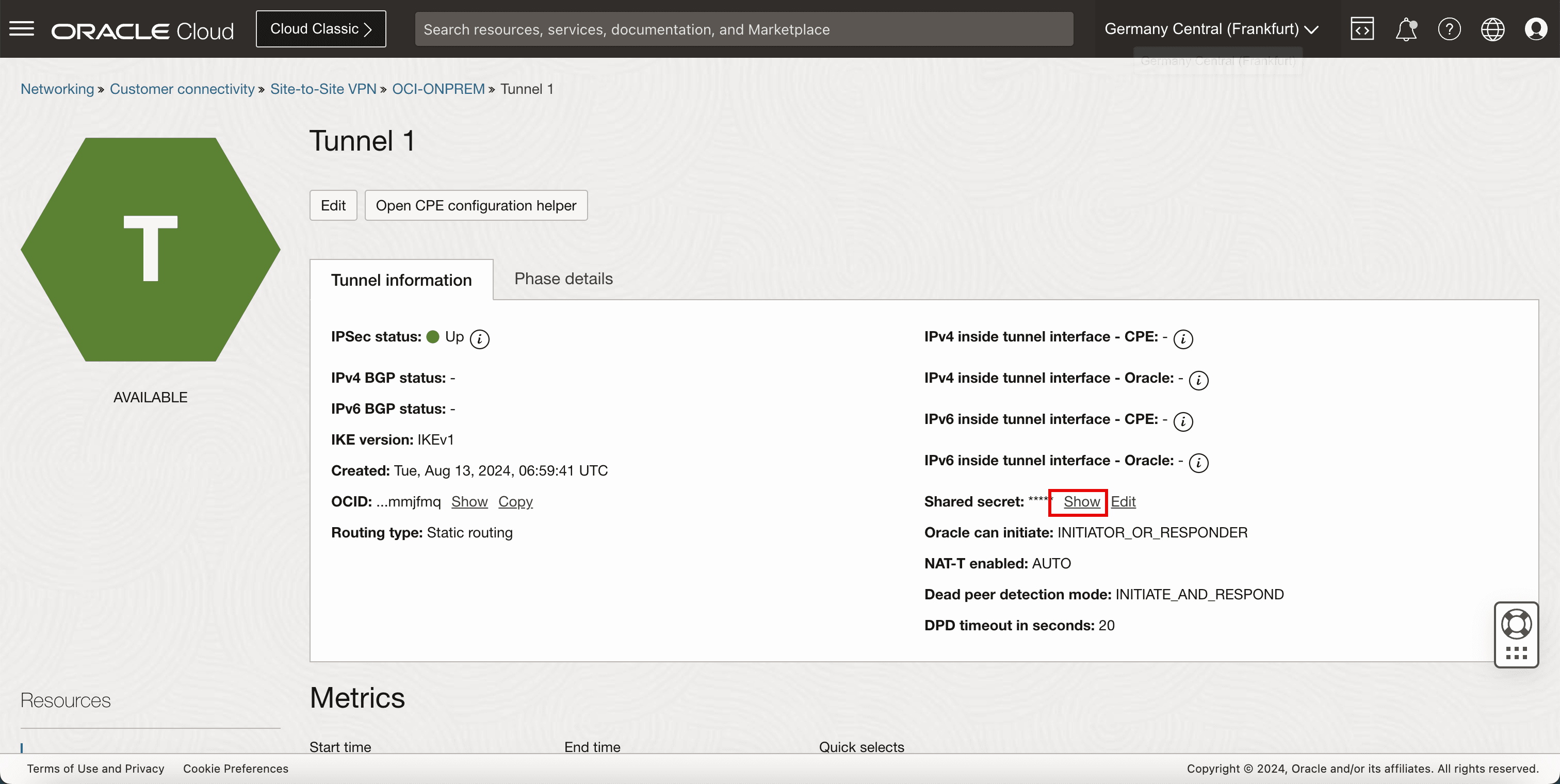

  2. 单击第一个隧道配置。

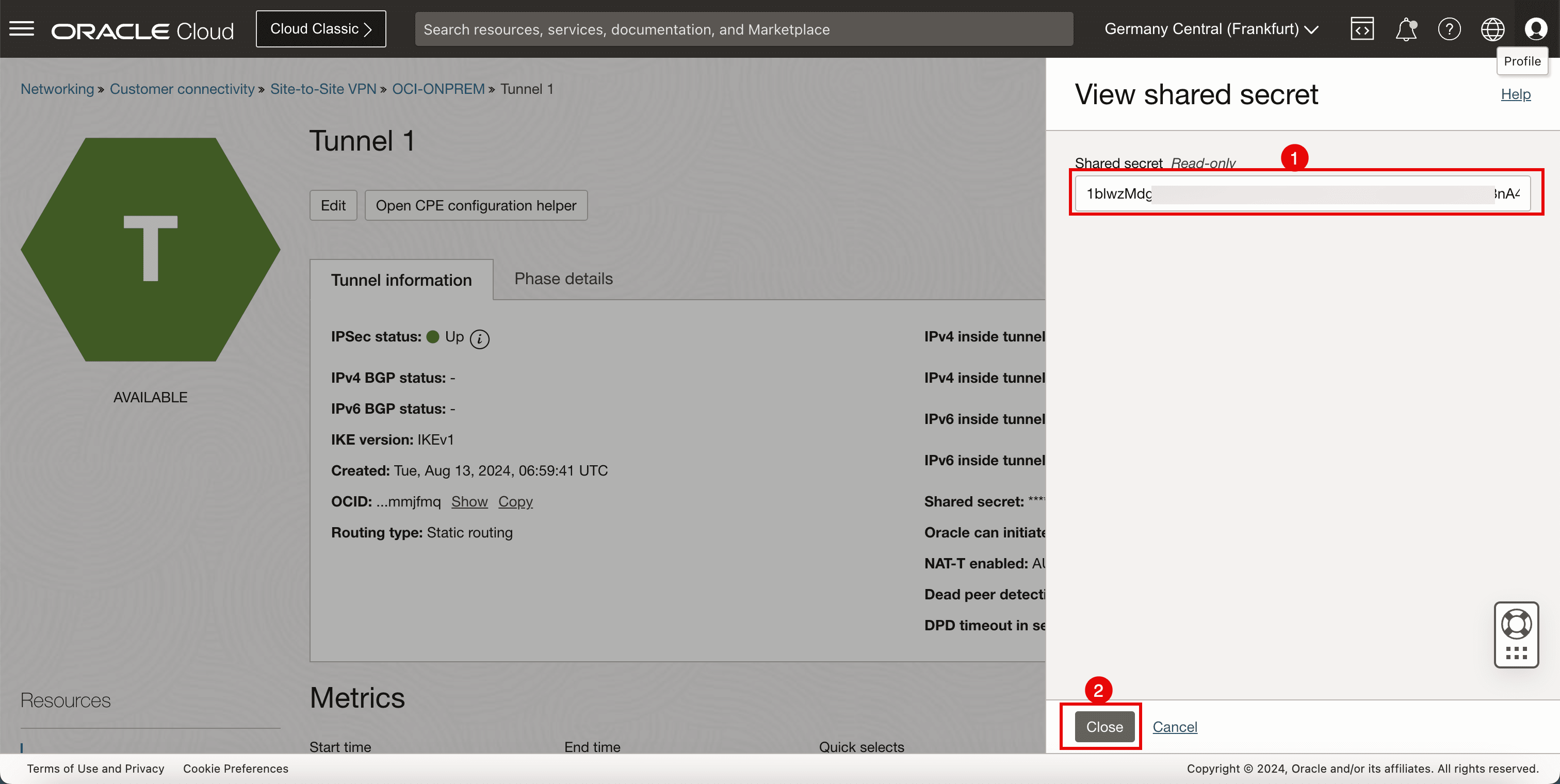

• 要获取 shared secret ，请单击 show 。



  1. 复制隧道 1 的共享密钥并将其保存在记事本中以供以后访问。
  2. 单击关闭。



  1. 转到 OCI 控制台，导航到网络、客户连接、站点到站点 VPN ，然后单击配置的 VPN。
  2. 单击第二个隧道配置。

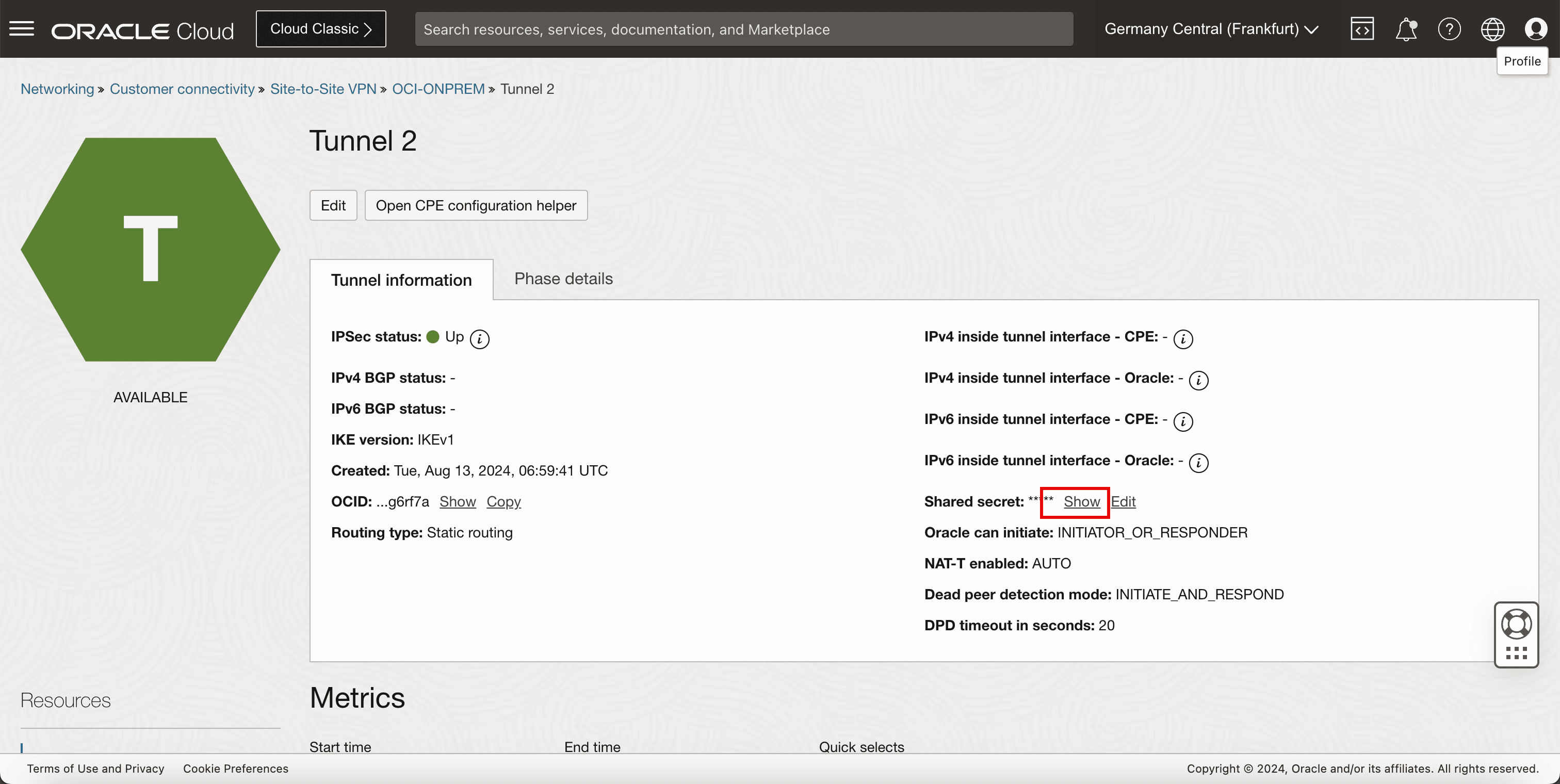

• 要获取 shared secret ，请单击 show 。



  1. 复制隧道 2 的共享密钥并将其保存在记事本中以供以后访问。
  2. 单击关闭。

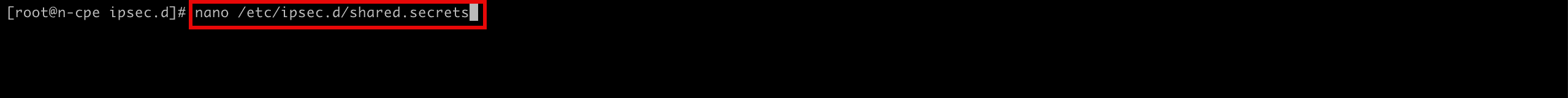

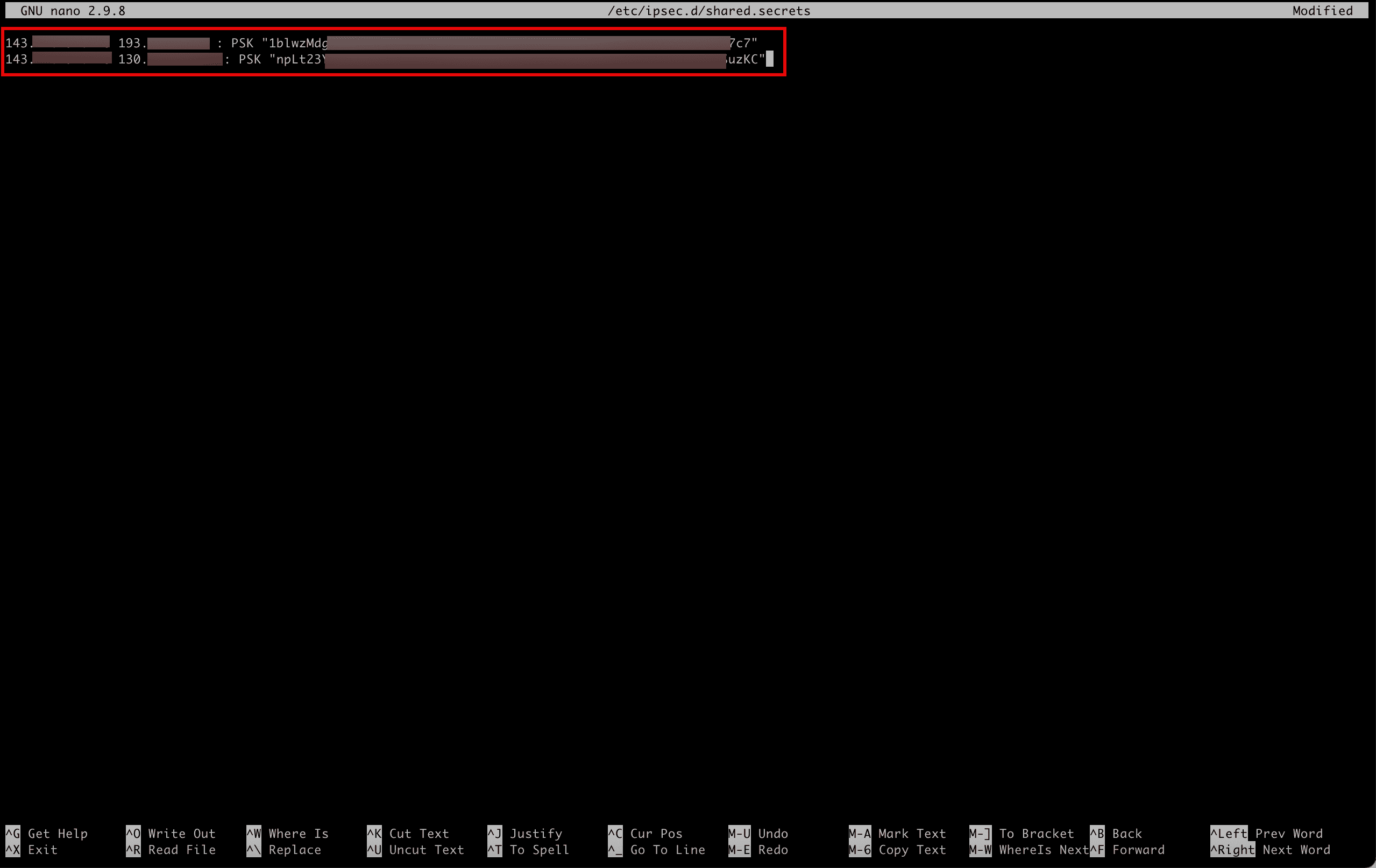

• 在 Libreswan 上配置共享密钥。创建并编辑以下文件 (shared.secrets) 以配置两个隧道的共享密钥。

  [root@cpe ipsec.d]# nano /etc/ipsec.d/shared.secrets




• 确保 /etc/ipsec.d/shared.secrets 文件包含以下内容。

  143.xxx.xxx.xxx 193.xxx.xxx.xxx : PSK "1blwzMdgQ5XXXoiQwF96tqc7c7"
  143.xxx.xxx.xxx 130.xxx.xxx.xxx : PSK "npLt23Ym6E1XXXhr5egvYSuzKC"

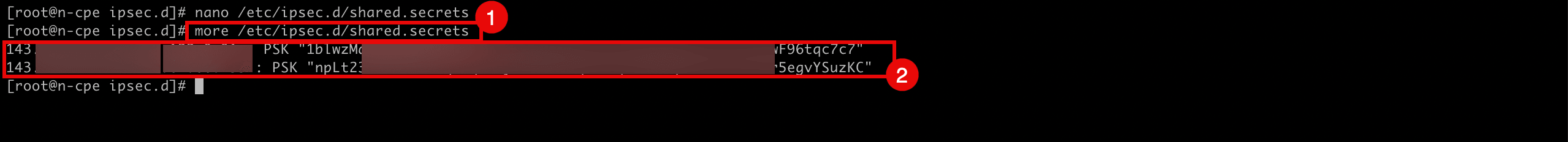

  1. 运行以下命令以验证文件的内容。
  2. 请注意，输出将与文件的内容相同。

  [root@cpe ipsec.d]# more /etc/ipsec.d/shared.secrets




• 运行以下命令以在 Libreswan 上启动 IPSec 服务。这还不能建立隧道。

  [root@cpe ipsec.d]# ipsec start

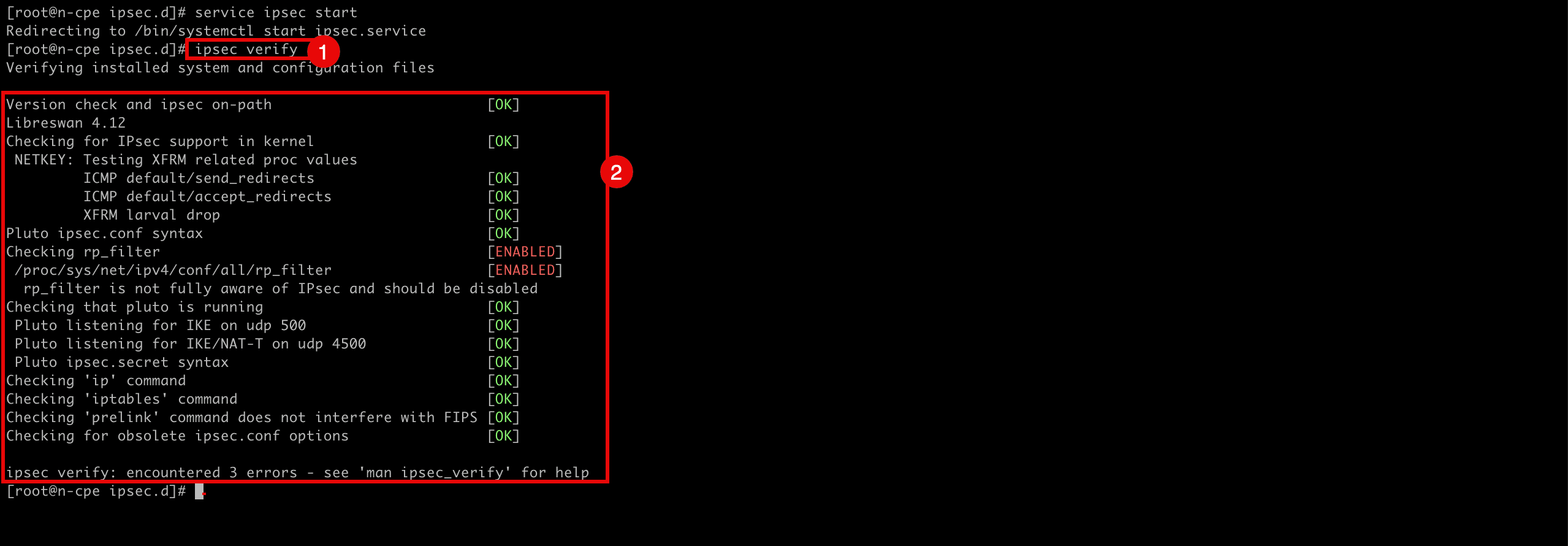

  1. 运行以下命令以验证 IPSec 连接的状态。

     [root@cpe ipsec.d]# ipsec verify


  2. 请注意，验证看起来不错，没有任何错误。



任务 8：在源 OCI 区域中的 CPE 实例上打开防火墙并配置 VCN 和子网安全列表

配置 VCN 和子网安全列表以允许 IPSec 连接所需的入站端口。为了正确地建立隧道，您需要确保两端的网络安全性允许所需的端口。

• 从以 CPE 形式托管 Libreswan 的源 OCI 区域开始。

  1. 转到 OCI 控制台，导航到网络、虚拟云网络，选择 VCN 并单击安全列表。
  2. 选择默认安全列表。
  3. 向下滚动。

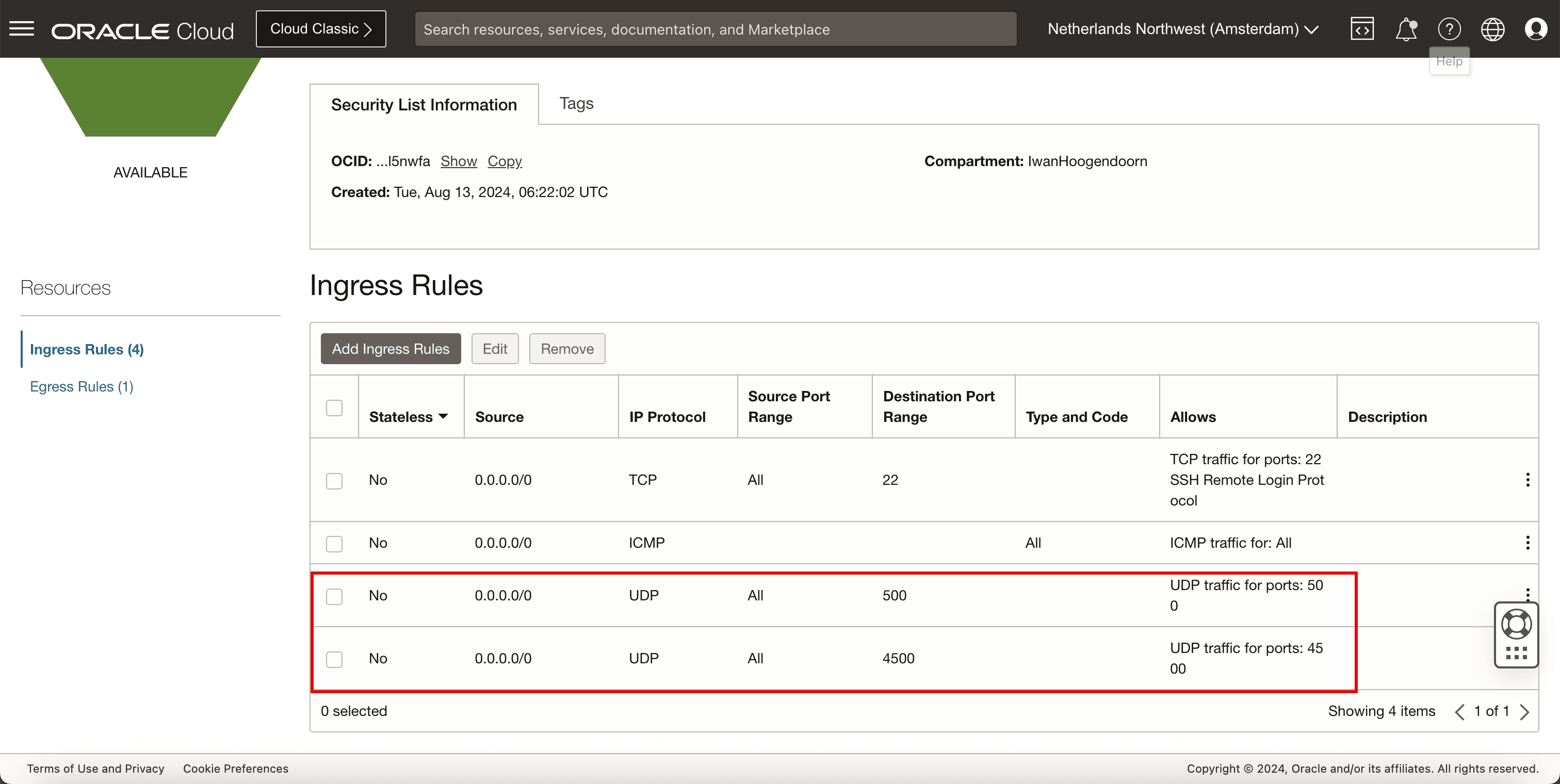

• 确保已添加以下入站安全规则。

  源	IP 协议	源端口	目标端口
  0.0.0.0/0	UDP	全部	500
  0.0.0.0/0	UDP	全部	4500



• 打开 Libreswan CPE 上的防火墙端口。

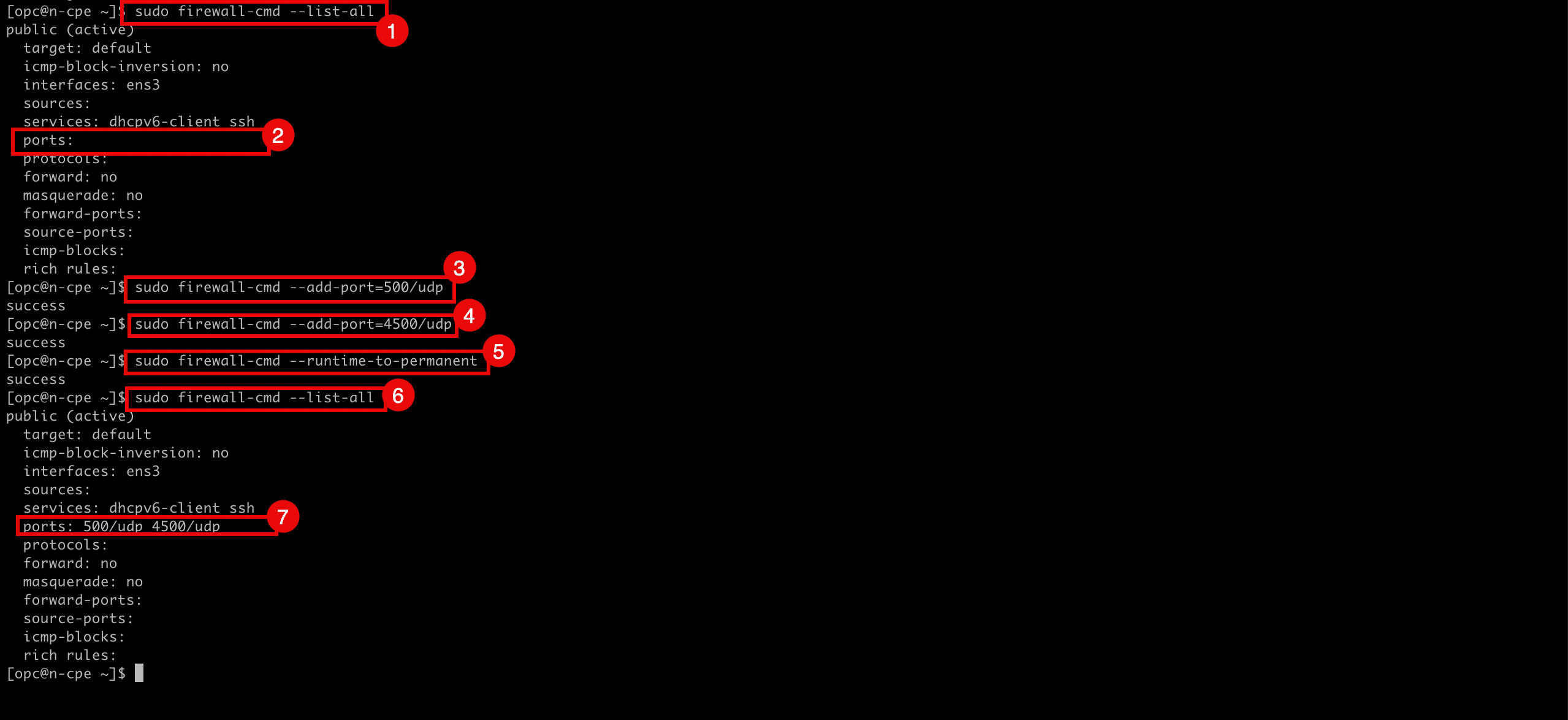

  1. 运行以下命令以查看现有的已配置防火墙规则。

     [root@cpe ipsec.d]# sudo firewall-cmd --list-all


  2. 请注意，未配置与 IPSec 端口相关的规则。

  3. 运行以下命令以允许在 CPE 上使用 UDP 端口 500。

     [root@cpe ipsec.d]# sudo firewall-cmd --add-port=500/udp


  4. 运行以下命令以允许在 CPE 上使用 UDP 端口 4500。

     [root@cpe ipsec.d]# sudo firewall-cmd --add-port=4500/udp


  5. 运行以下命令使防火墙规则成为永久性规则，以便它们在重新引导后保持不变。

     [root@cpe ipsec.d]# sudo firewall-cmd --runtime-to-permanent


  6. 运行以下命令以查看现有的已配置防火墙规则。

     [root@cpe ipsec.d]# sudo firewall-cmd --list-all


  7. 请注意，未配置与 IPSec 端口相关的规则。

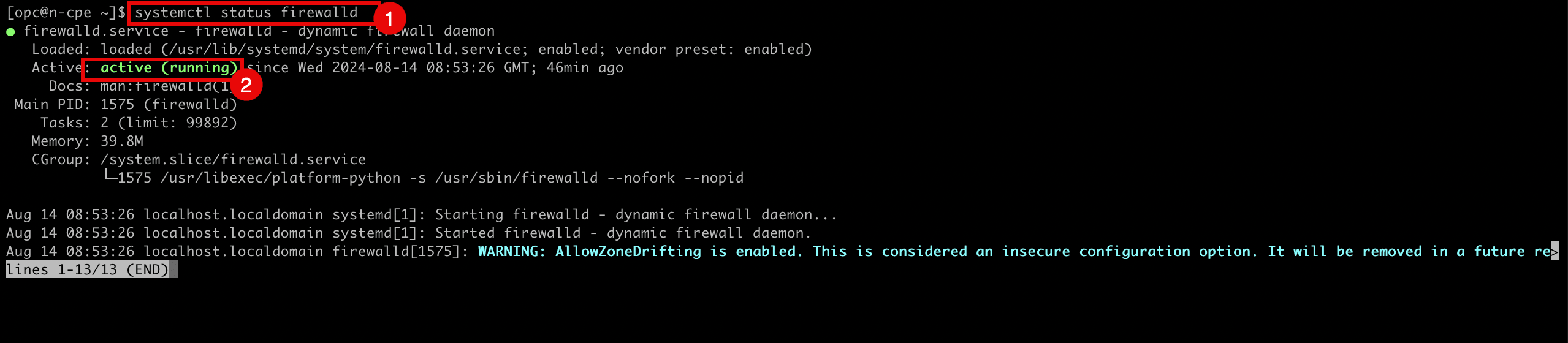

  1. 运行以下命令以确保 Libreswan 的防火墙服务正在运行。

     [root@cpe ipsec.d]# systemctl status firewalld


  2. 请注意，防火墙服务处于活动状态且正在运行。

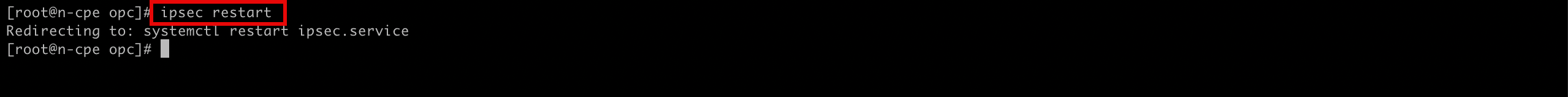

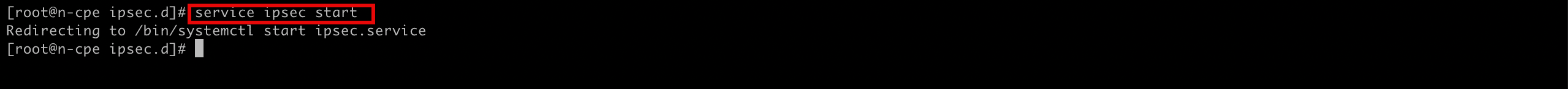

• 运行以下命令以重新启动 IPSec 服务。

  [root@cpe ipsec.d]# service ipsec restart




在 CPE 上禁用 Linux 防火墙

在某些情况下（用于测试目的），最好完全禁用运行 Libreswan 的 CPE 实例的 Linux 防火墙。可使用以下命令执行此操作：

[root@cpe ipsec.d]# systemctl disable --now firewalld

运行以下命令以确保 Libreswan 的防火墙服务未运行。

[root@cpe ipsec.d]# systemctl status firewalld

任务 9：激活并验证 IPSec 隧道是否两端均已打开

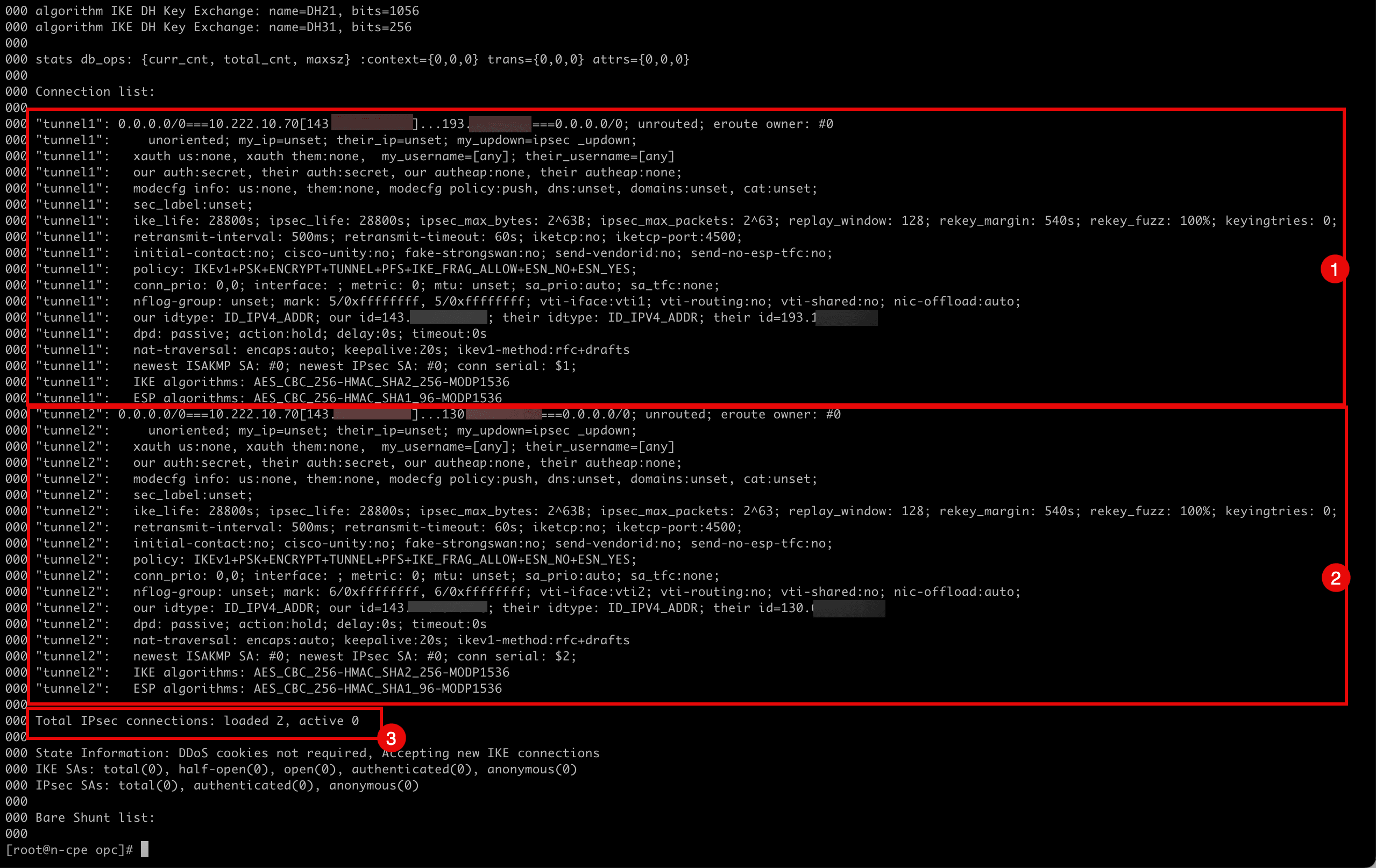

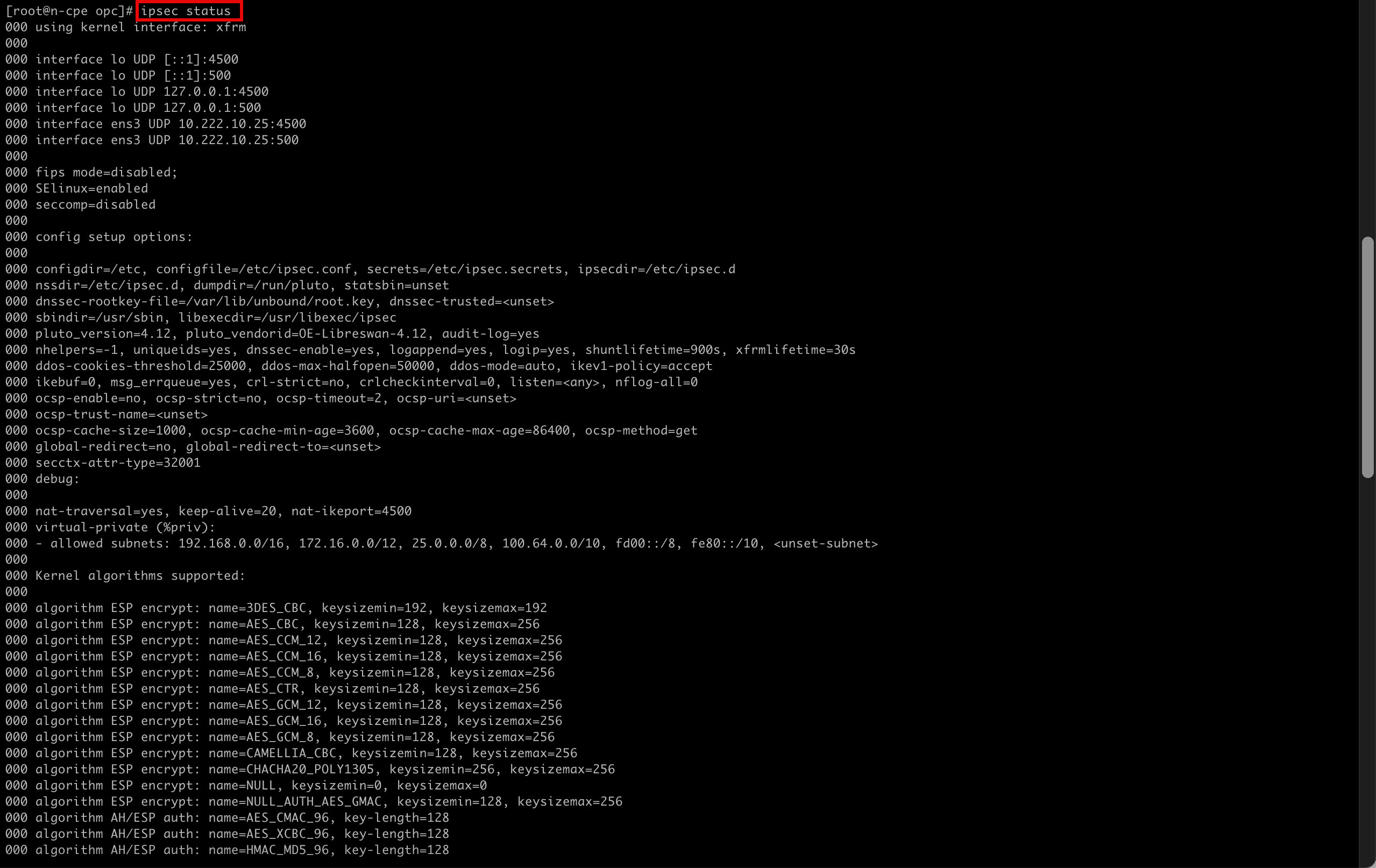

• 运行以下命令验证两个隧道的 IPSec 状态。

  [root@cpe ipsec.d]# ipsec status




  1. 请注意第一个 IPSec 隧道的配置和状态。
  2. 请注意第二个 IPSec 隧道的配置和状态。
  3. 请注意，装入的 IPSec 数为 2 ，活动数为 0 。



• 运行以下命令以添加 tunnel1。

  [root@cpe ipsec.d]# ipsec auto --add tunnel1


• 记下添加 tunnel1 时终端提供的输出。

  002 "tunnel1": terminating SAs using this connection
  002 "tunnel1" #3: deleting state (STATE_QUICK_I2) aged 3.504567s and sending notification
  005 "tunnel1" #3: ESP traffic information: in=0B out=0B
  002 "tunnel1" #1: deleting state (STATE_MAIN_I4) aged 3.541172s and sending notification
  002 "tunnel1": added IKEv1 connection


• 运行以下命令以启动 tunnel1。

  [root@cpe ipsec.d]# ipsec auto --up tunnel1


• 请注意启动 tunnel1 时终端提供的输出。

  002 "tunnel1" #5: initiating IKEv1 Main Mode connection
  102 "tunnel1" #5: sent Main Mode request
  104 "tunnel1" #5: sent Main Mode I2
  106 "tunnel1" #5: sent Main Mode I3
  002 "tunnel1" #5: Peer ID is ID_IPV4_ADDR: '193.122.0.91'
  004 "tunnel1" #5: IKE SA established {auth=PRESHARED_KEY cipher=AES_CBC_256 integ=HMAC_SHA2_256 group=MODP1536}
  002 "tunnel1" #6: initiating Quick Mode IKEv1+PSK+ENCRYPT+TUNNEL+PFS+UP+IKE_FRAG_ALLOW+ESN_NO+ESN_YES {using isakmp#5 msgid:b6364de1 proposal=AES_CBC_256-HMAC_SHA1_96-MODP1536 pfsgroup=MODP1536}
  115 "tunnel1" #6: sent Quick Mode request
  002 "tunnel1" #6: up-client output: vti interface "vti1" already exists with conflicting setting (perhaps need vti-sharing=yes ?
  002 "tunnel1" #6: prepare-client output: vti interface "vti1" already exists with conflicting setting (perhaps need vti-sharing=yes ?
  004 "tunnel1" #6: IPsec SA established tunnel mode {ESPinUDP=>0x5036cdcc <0x33c964f9 xfrm=AES_CBC_256-HMAC_SHA1_96 NATD=193.122.0.91:4500 DPD=passive}


• 运行以下命令以添加 tunnel2。

  [root@cpe ipsec.d]# ipsec auto --add tunnel2


• 记下添加 tunnel2 时终端提供的输出。

  002 "tunnel2": terminating SAs using this connection
  002 "tunnel2" #4: deleting state (STATE_QUICK_I2) aged 25.694856s and sending notification
  005 "tunnel2" #4: ESP traffic information: in=0B out=0B
  002 "tunnel2" #2: deleting state (STATE_MAIN_I4) aged 25.731704s and sending notification
  002 "tunnel2": added IKEv1 connection


• 运行以下命令以启动 tunnel2。

  [root@cpe ipsec.d]# ipsec auto --up tunnel2


• 请注意启动 tunnel2 时终端提供的输出。

  002 "tunnel2" #7: initiating IKEv1 Main Mode connection
  102 "tunnel2" #7: sent Main Mode request
  104 "tunnel2" #7: sent Main Mode I2
  106 "tunnel2" #7: sent Main Mode I3
  002 "tunnel2" #7: Peer ID is ID_IPV4_ADDR: '130.61.66.255'
  004 "tunnel2" #7: IKE SA established {auth=PRESHARED_KEY cipher=AES_CBC_256 integ=HMAC_SHA2_256 group=MODP1536}
  002 "tunnel2" #8: initiating Quick Mode IKEv1+PSK+ENCRYPT+TUNNEL+PFS+UP+IKE_FRAG_ALLOW+ESN_NO+ESN_YES {using isakmp#7 msgid:aeb4eb18 proposal=AES_CBC_256-HMAC_SHA1_96-MODP1536 pfsgroup=MODP1536}
  115 "tunnel2" #8: sent Quick Mode request
  002 "tunnel2" #8: up-client output: vti interface "vti2" already exists with conflicting setting (perhaps need vti-sharing=yes ?
  002 "tunnel2" #8: prepare-client output: vti interface "vti2" already exists with conflicting setting (perhaps need vti-sharing=yes ?
  004 "tunnel2" #8: IPsec SA established tunnel mode {ESPinUDP=>0x8bef7076 <0xe27d84a0 xfrm=AES_CBC_256-HMAC_SHA1_96 NATD=130.61.66.255:4500 DPD=passive}
  [root@cpe ipsec.d]#

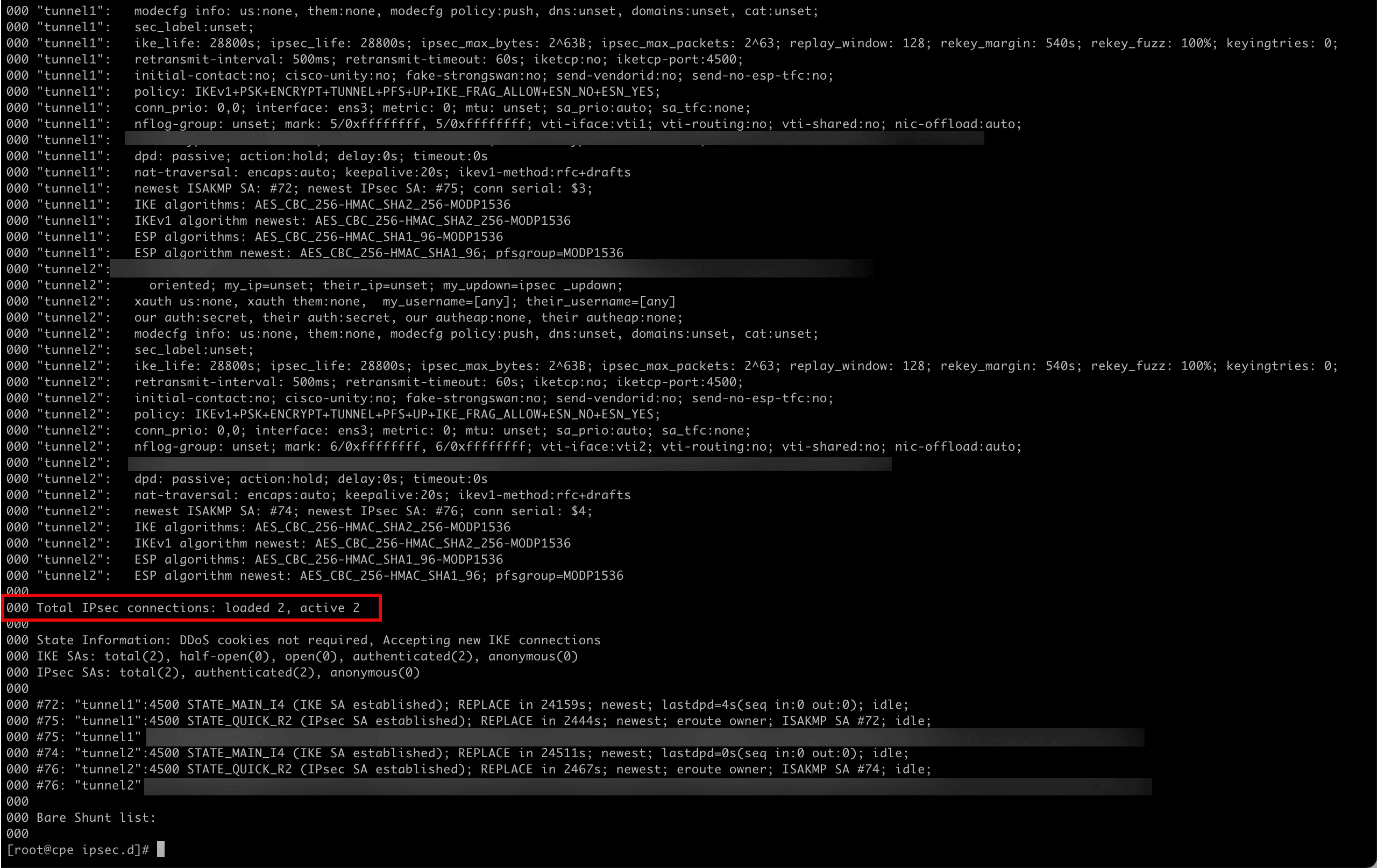

• 运行以下命令验证两个隧道的 IPSec 状态。

  [root@cpe ipsec.d]# ipsec status


• 请注意，活动隧道已从 0 变为 2 。

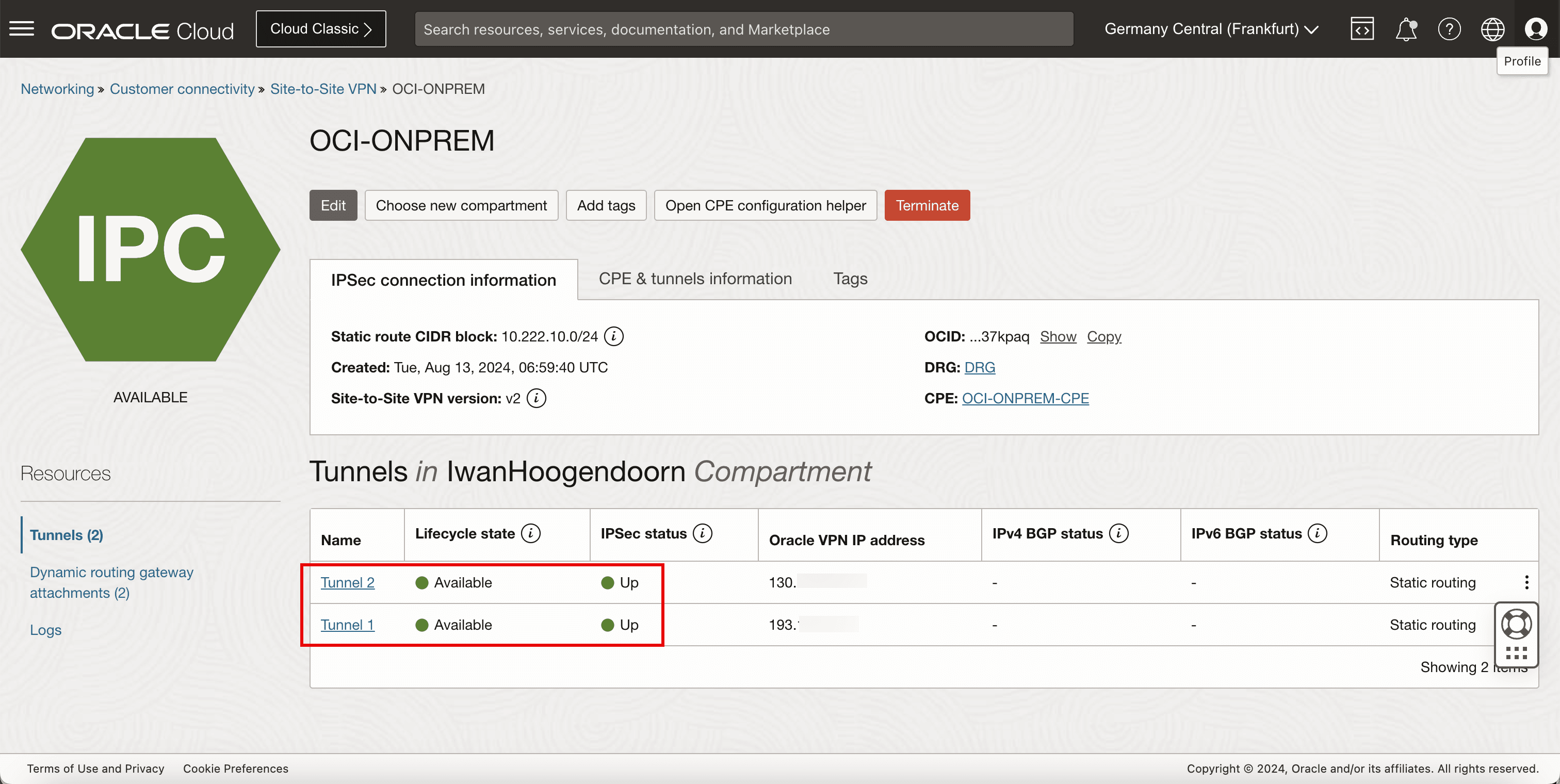

• 转到 OCI 控制台上的目标端并检查。

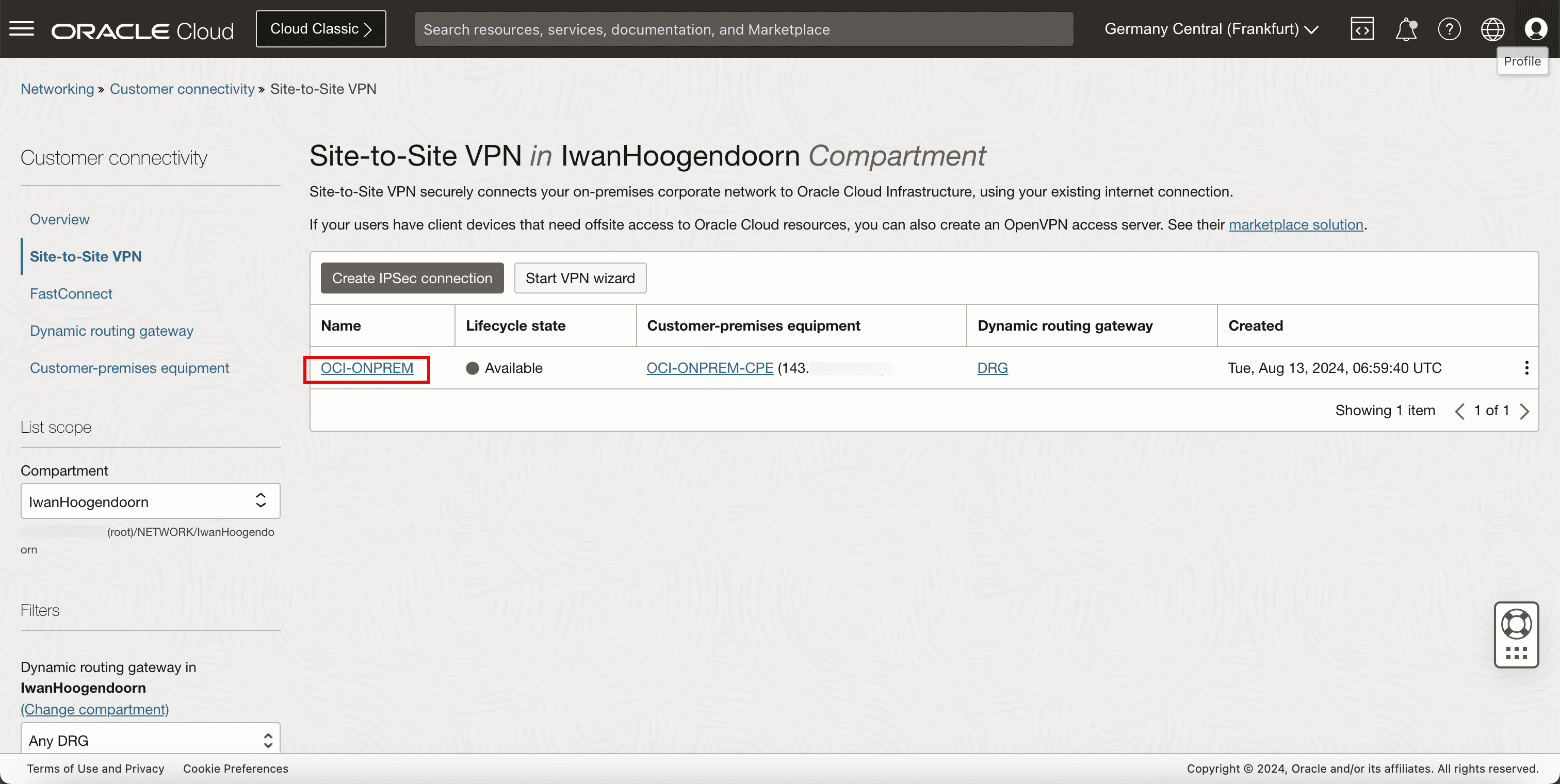

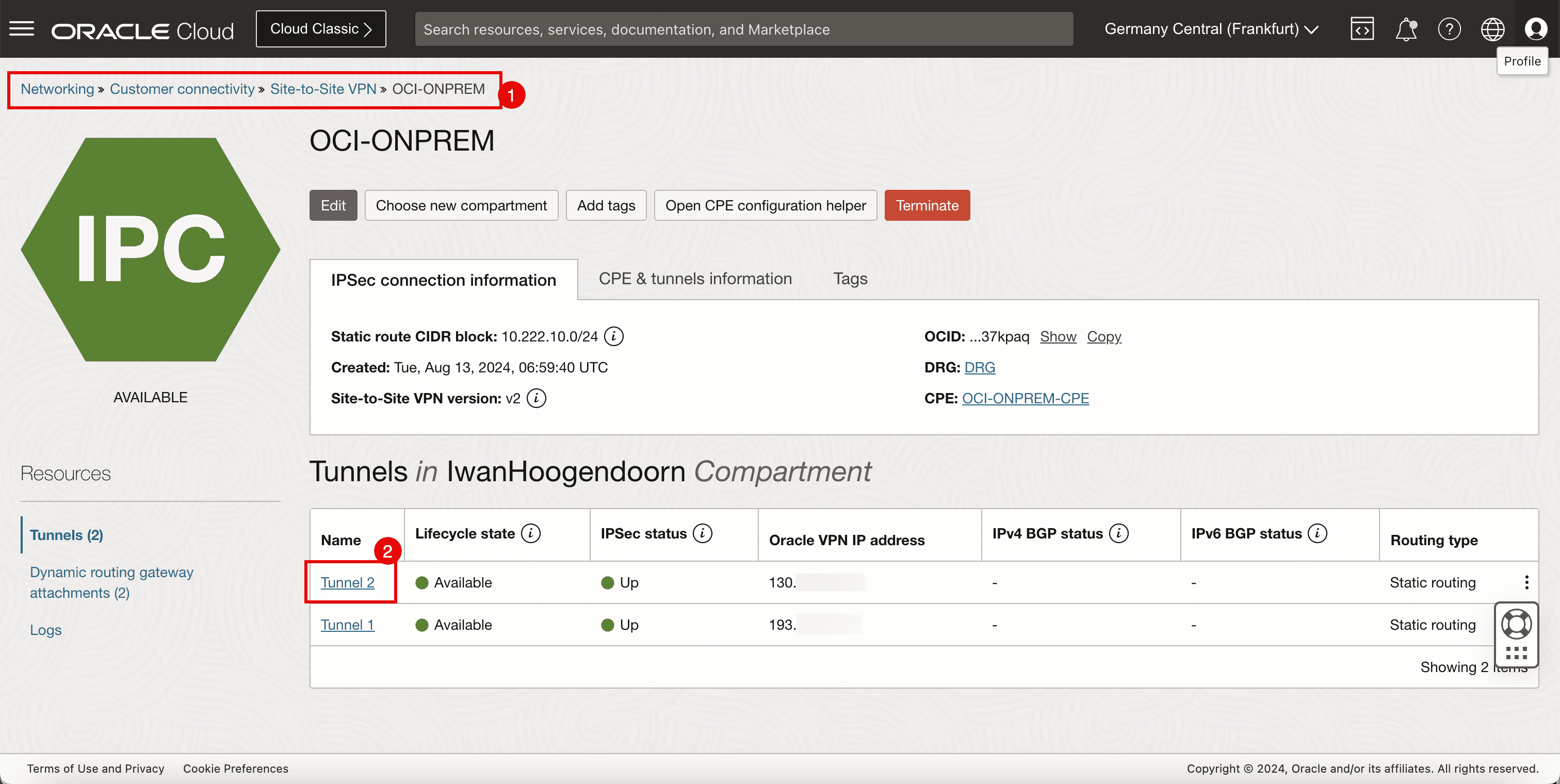

  1. 转到 OCI 控制台，导航到网络、客户连接和站点到站点 VPN 。
  2. 单击 VPN 连接。



• 请注意， Tunnel 1 和 Tunnel 2 均为可用和向上。



• 下图展示了到目前为止我们所创造的。



任务 10：配置静态路由

• 隧道已启动，现在我们需要确保所需的流量通过隧道路由。

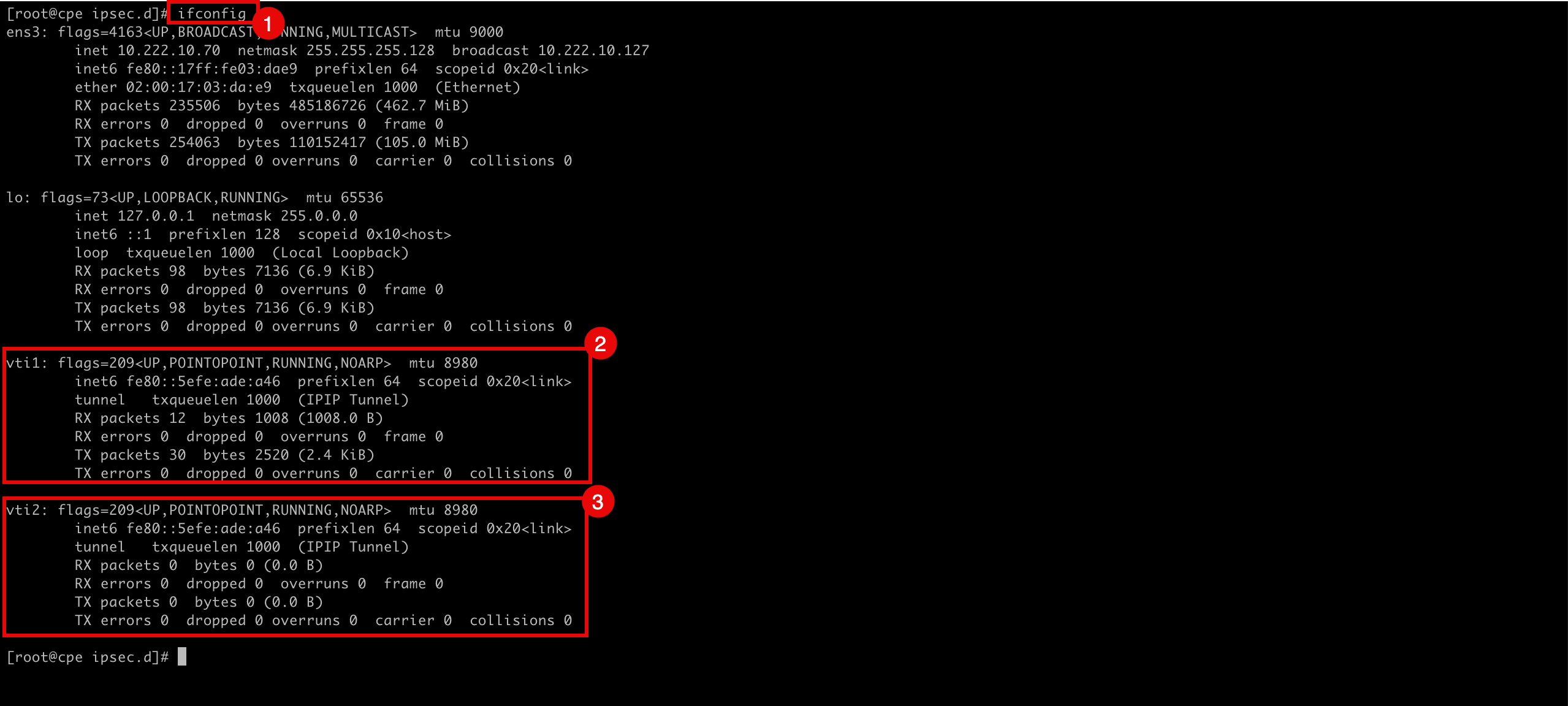

  1. 运行以下命令以查看配置的隧道接口。

     [root@cpe ipsec.d]# ifconfig


  2. 请注意，vti1 负责隧道 1。

  3. 请注意，vti2 负责隧道 2。

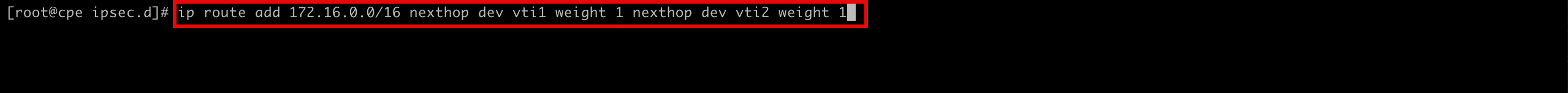

• 运行以下命令以通过 vti1 和 vti2 接口路由 172.16.0.0/16 网络。

  [root@cpe ipsec.d]# ip route add 172.16.0.0/16 nexthop dev vti1 weight 1 nexthop dev vti2 weight 1

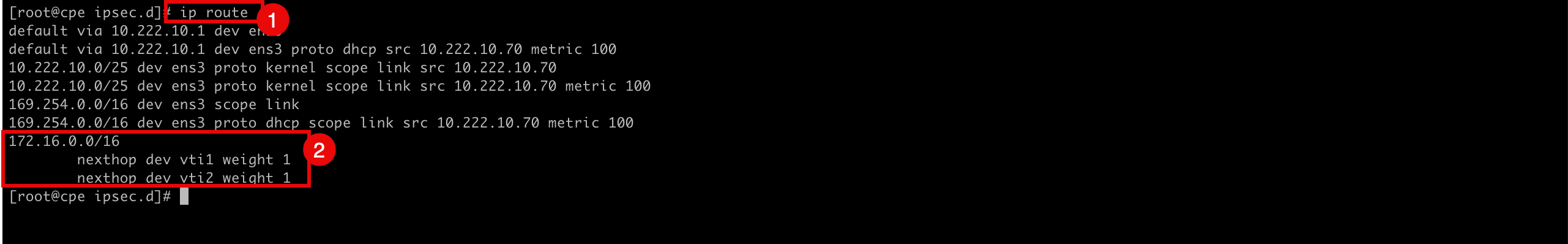

  1. 运行以下命令以查看是否添加了路由。

     [root@cpe ipsec.d]# ip route


  2. 请注意，已添加路由。



任务 11：从源实例和目标实例启动最终试通

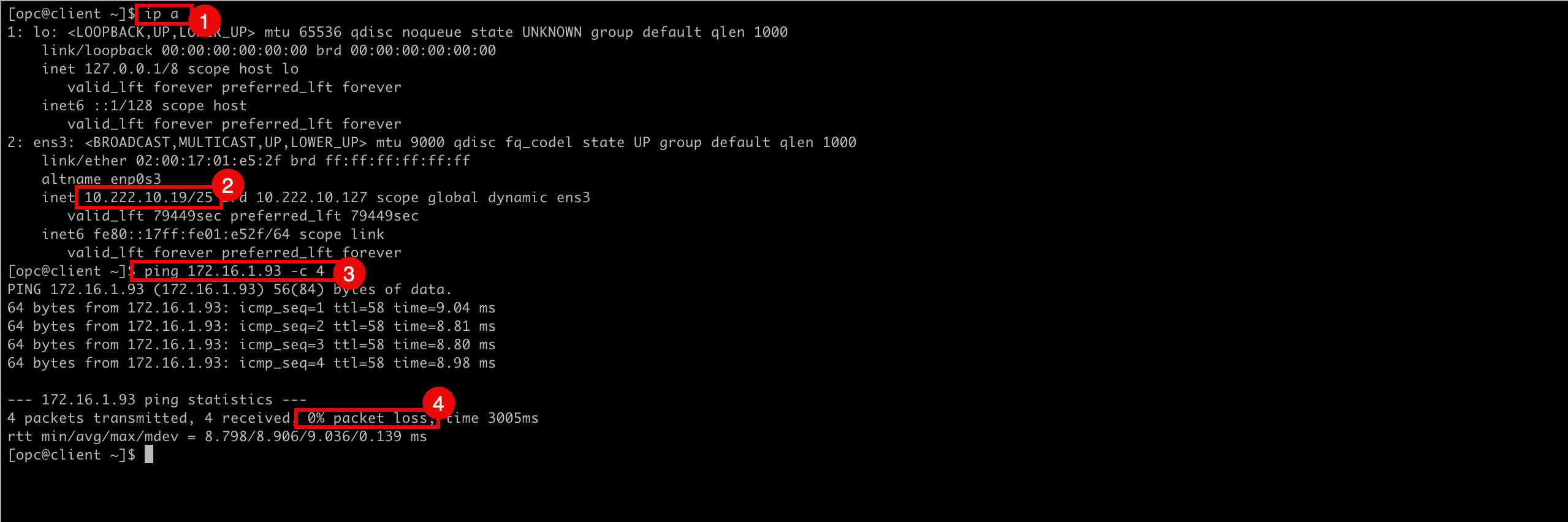

• 从源启动最终 ping。

  1. 从源 (CPE) 运行以下命令以验证 ping 是否从源 OCI 区域工作到目标 OCI 区域。

     [root@cpe ipsec.d]# ping 172.16.1.93 -c 4


  2. 请注意，我们 0% packet loss 。



• 下图展示了到目前为止我们所创造的。



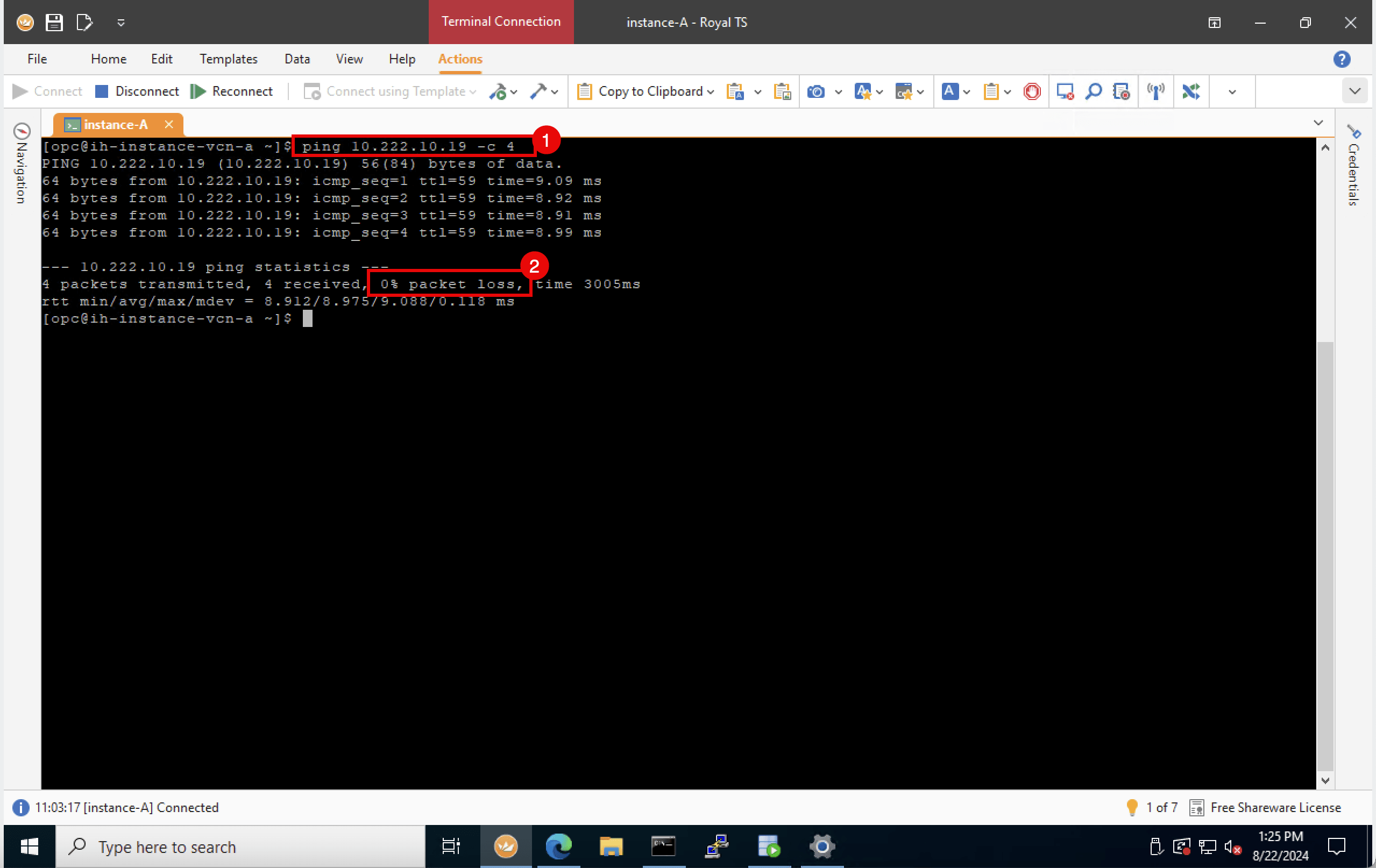

• 从目标启动最终 ping。

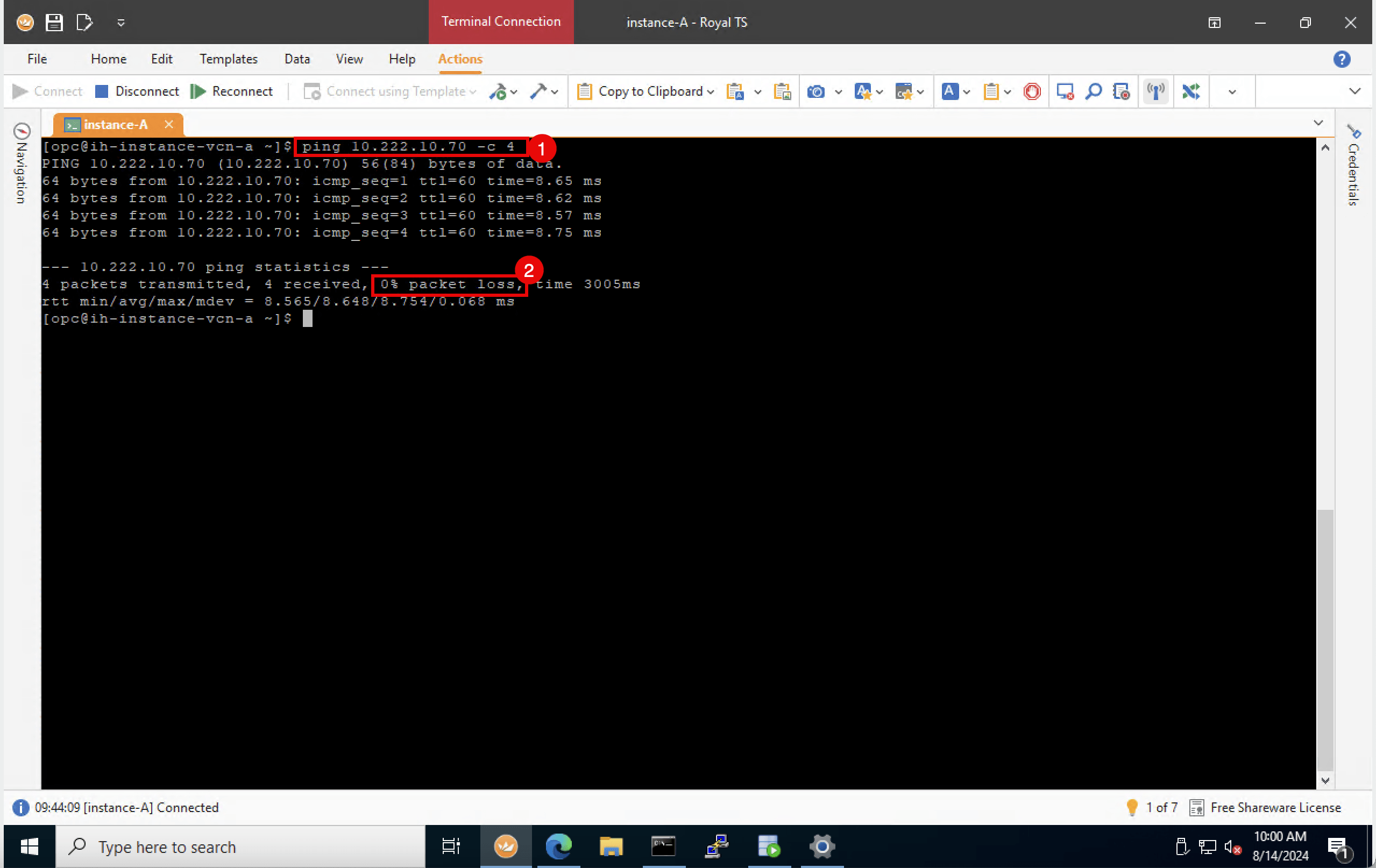

  1. 从目标运行以下命令以验证 ping 是否正在从目标 OCI 区域工作到源 OCI 区域 (CPE)。

     [opc@ih-instance-vcn-a ~]$ ping 10.222.10.70 -c 4


  2. 请注意，我们 0% packet loss 。

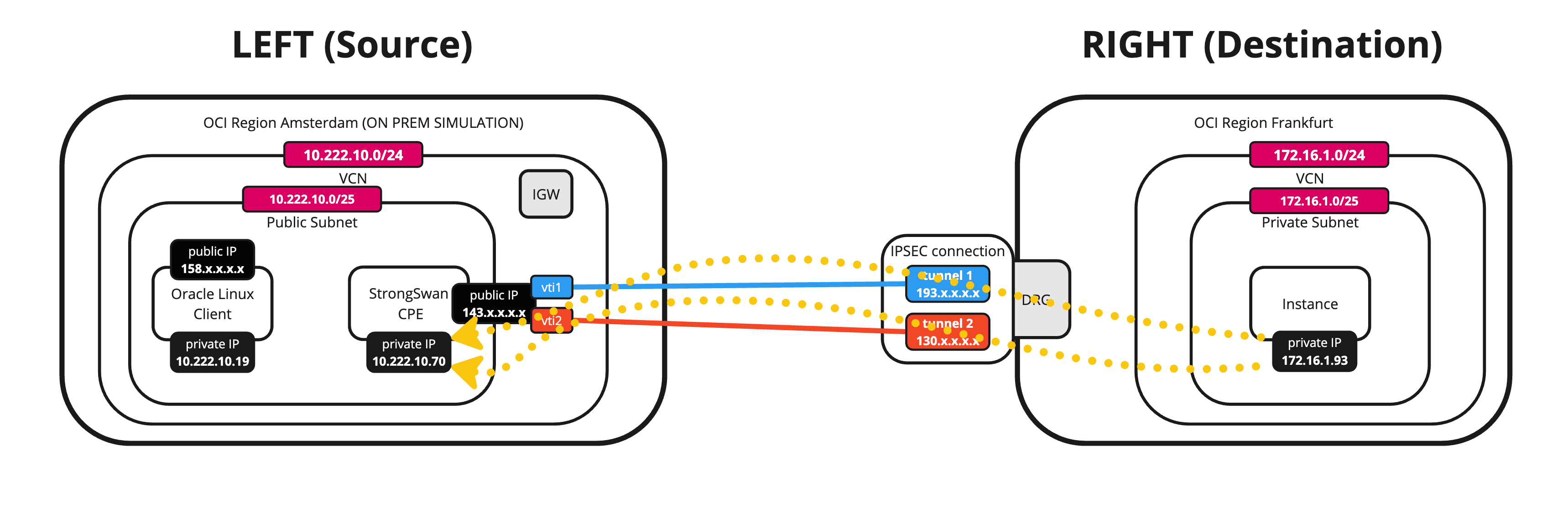

• 下图展示了到目前为止我们所创造的。



  如果您希望通过隧道从源 OCI 区域中的同一子网中的其他实例路由所有流量，则需要在 VCN 路由表上添加静态路由。此路由将发送到 172.16.0.0/24 的所有流量路由到 CPE 10.222.10.70。

• 下图展示了到目前为止我们使用完整路由表创建的内容。



• 在向专用 IP 地址 (Libreswan CPE) 添加路由之前，首先需要在实例 (Libreswan CPE) vNIC 上启用跳过源/目标检查。

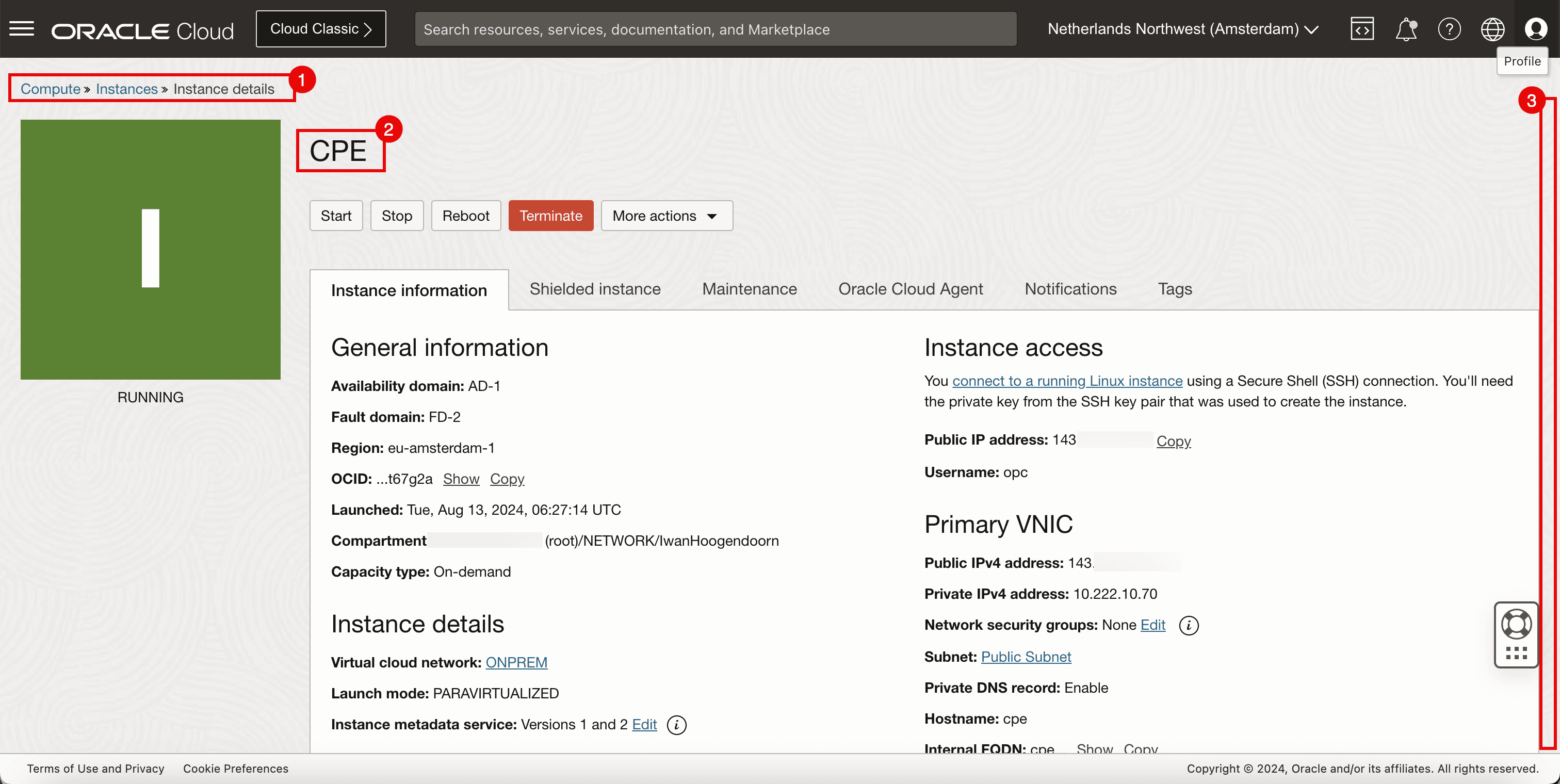

  1. 导航到计算和实例。
  2. 选择 CPE 。
  3. 向下滚动。

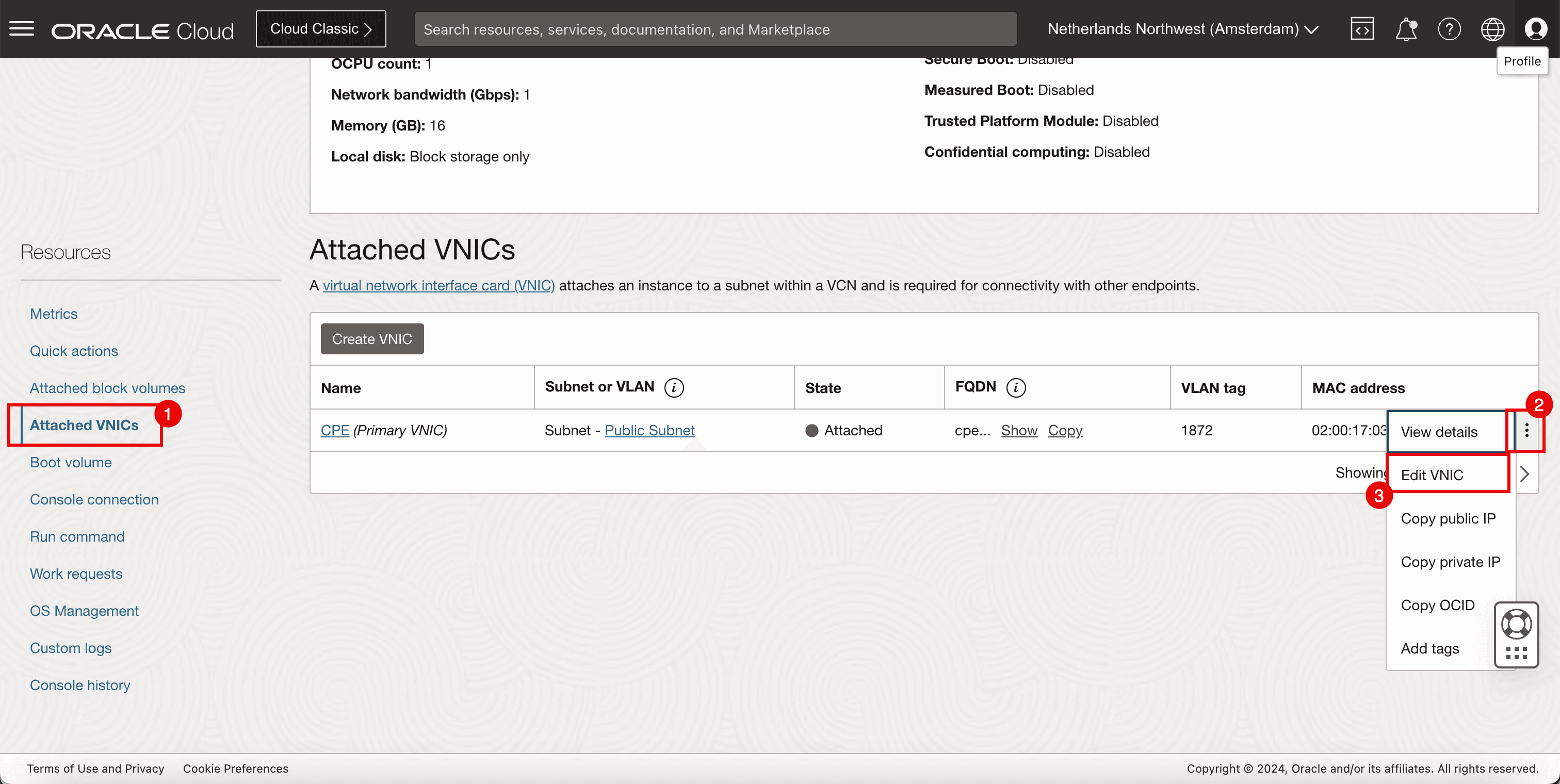

  1. 单击 Attached VNICs 。
  2. 单击三个点。
  3. 单击 Edit VNIC 。

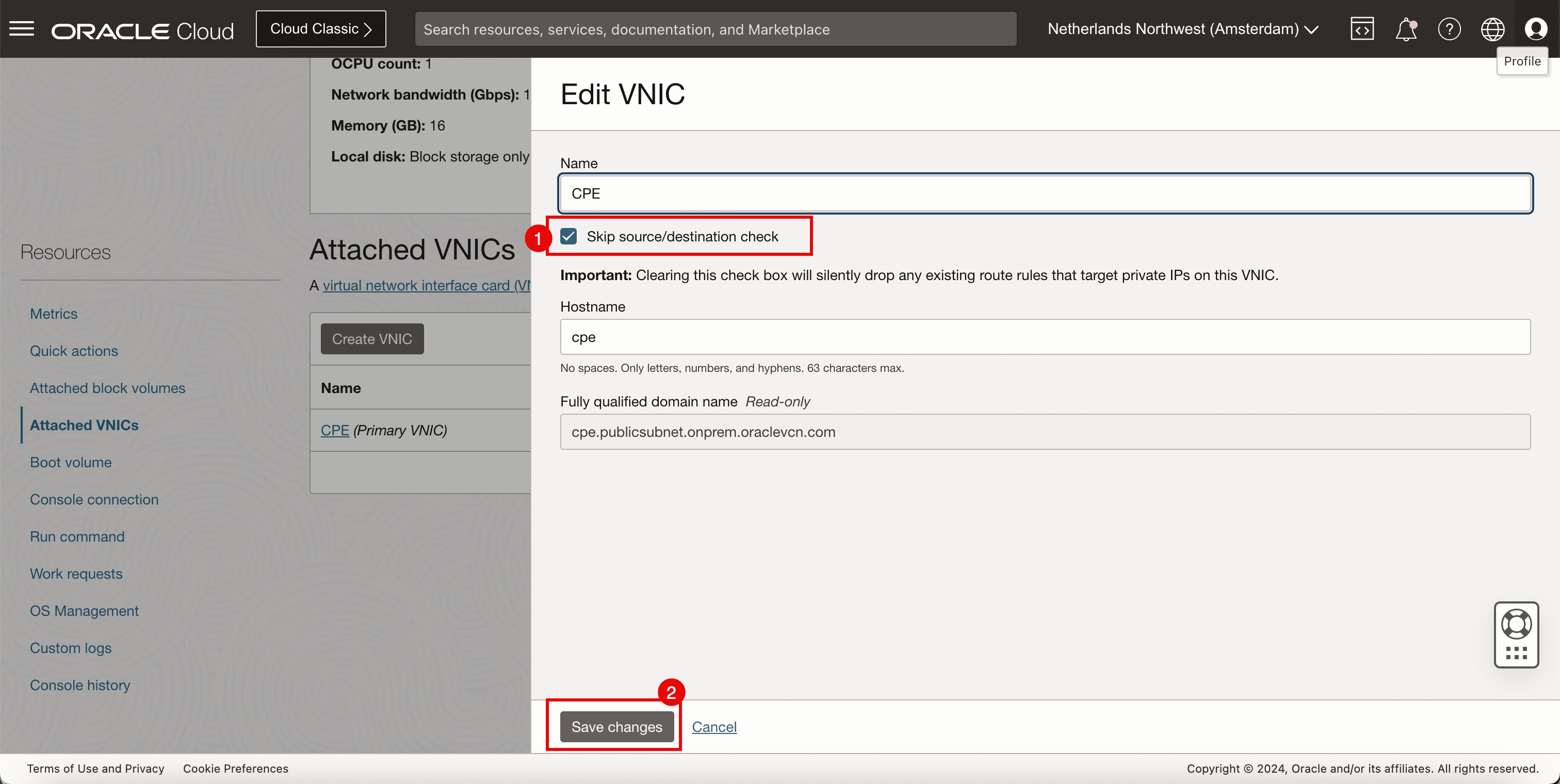

  1. 选择 Skip source/destination check 。
  2. 单击 Save changes 。

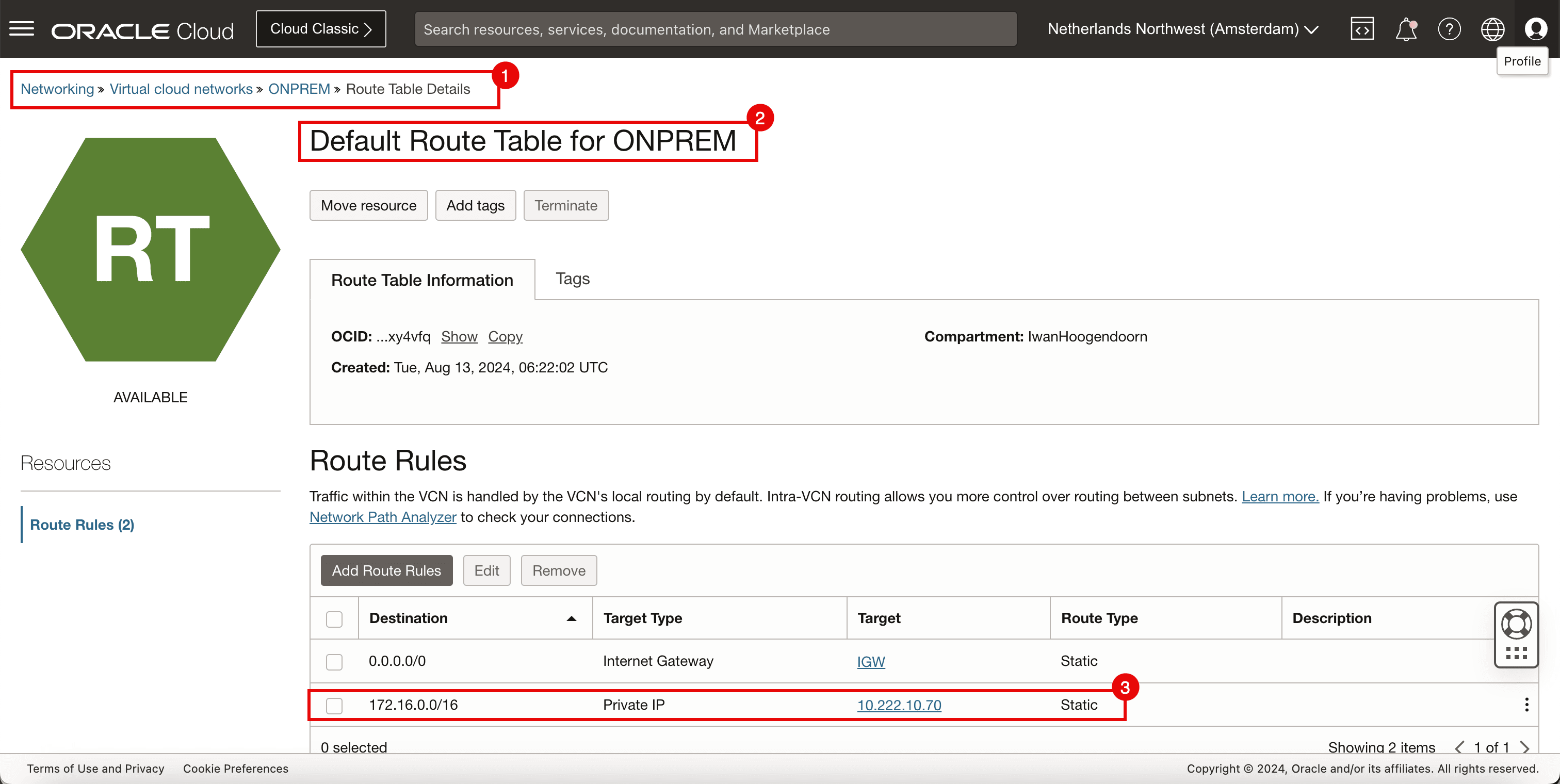

• 添加路由。

  1. 转到网络、虚拟云网络，选择 VCN 并单击路由表。
  2. 选择 Default Route Table（默认路由表）。
  3. 为目标类型的目标 172.16.0.0/16 添加路由规则，使其成为专用 IP ，将目标添加为 10.222.10.70 (Libreswan CPE)。



  1. 运行以下命令以验证 CLIENT 的 IP 地址。

     [opc@client ~]$ ip a


  2. 请注意，客户 IP 地址为 10.222.10.19。

  3. 从源 (CLIENT) 运行以下命令以验证 ping 是否从源 OCI 区域工作到目标 OCI 区域。

     [opc@client ~]$ ping 172.16.1.93 -c 4


  4. 请注意，我们 0% packet loss 。



• 下图展示了到目前为止我们所创造的。



  1. 从目标运行以下命令以验证 ping 是否正在从目标 OCI 区域工作到源 OCI 区域 (CLIENT)。

     [opc@ih-instance-vcn-a ~]$ ping 10.222.10.19 -c 4


  2. 请注意，我们 0% packet loss 。



• 下图展示了到目前为止我们所创造的。



任务 12：验证 OCI Site-to-Site VPN 状态

• VPN 隧道已启动，流量正在流过，然后我们可以按隧道查看 OCI 中的仪表盘。

  1. 转到 OCI 控制台、网络、客户连接，然后单击站点到站点 VPN 。
  2. 单击 VPN 连接。



• 单击第一个隧道配置。



• 向下滚动。

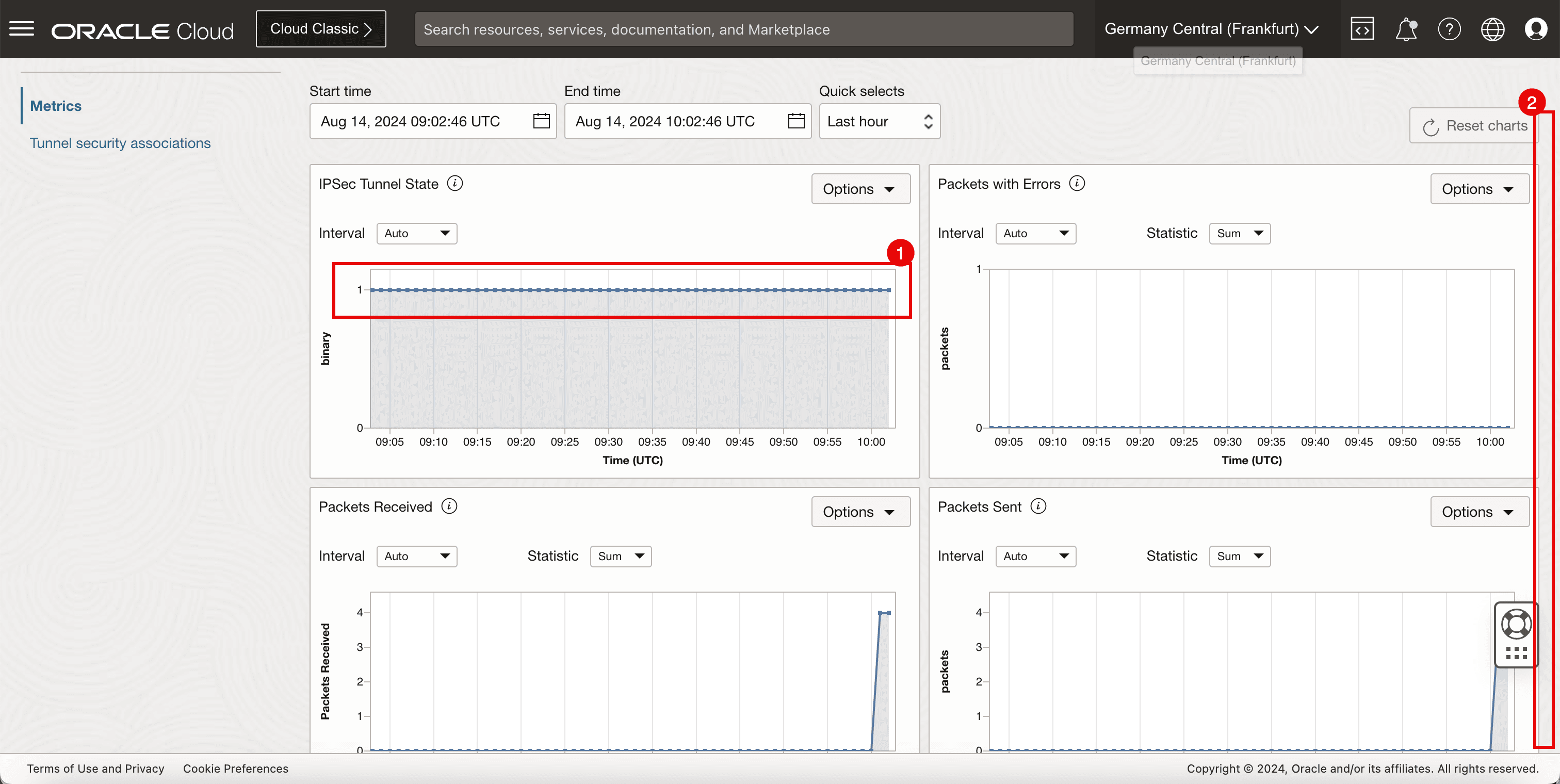

  1. 请注意，IPSec 隧道状态图始终位于 1 上，指示隧道已启动。
  2. 向下滚动。

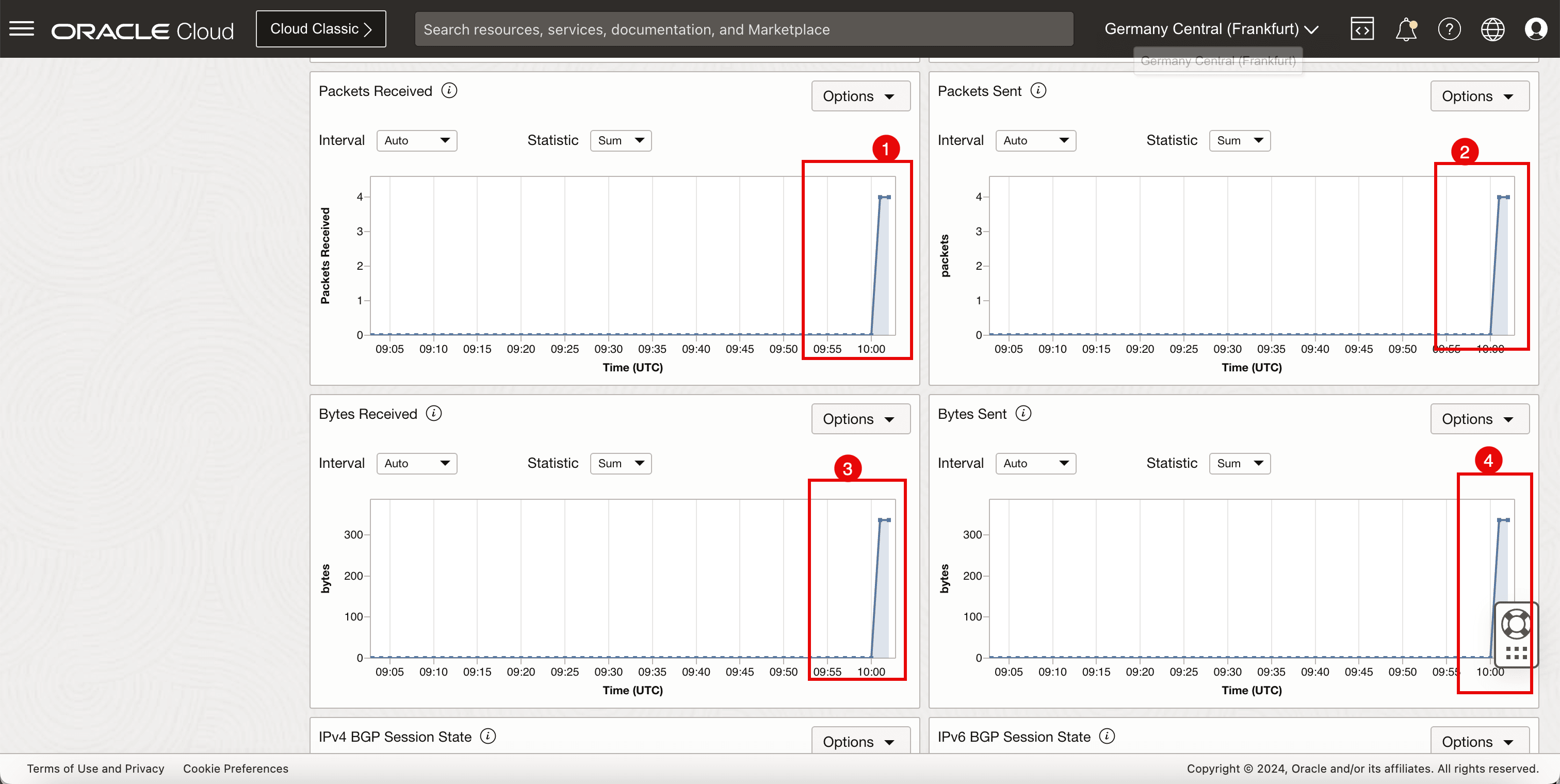

  1. 请注意，在此隧道上接收的包数为 4 ，与从源发送的 ping 包数相对应。
  2. 请注意，在此隧道上发送的数据包数为 4 ，这与从目标发送的 ping 数据包数相对应。
  3. 记下从源接收的字节数。
  4. 记下从目标发送的字节数。



任务 13：启用等成本多路径 (ECMP) 工艺路线

• 缺省情况下，始终使用一个隧道接口 (vti) 发送流量。如果要将两个隧道用于流量转发，则需要在两端启用 ECMP 路由。

  在 Libreswan CPE 上，运行以下命令。

  [root@cpe ipsec.d]# sysctl -w net.ipv4.fib_multipath_hash_policy=1


• 下图展示了到目前为止我们所创造的。

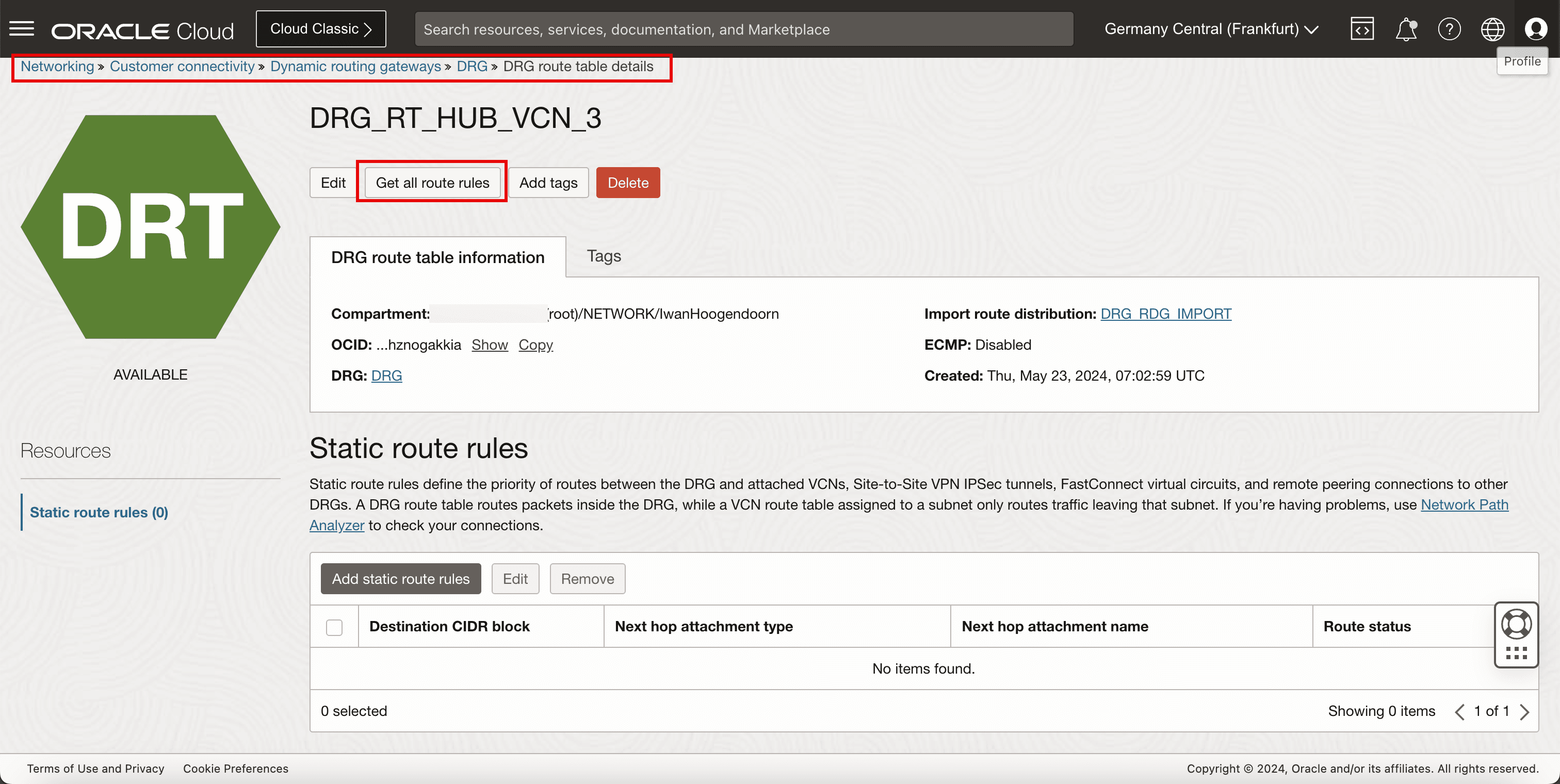

• 从目标 OCI 区域中，转至 OCI 控制台，导航到网络、客户连接、动态路由网关，选择 DRG、DRG 路由表详细信息，然后选择负责路由的 DRG 路由表。

• 单击获取所有路由规则。

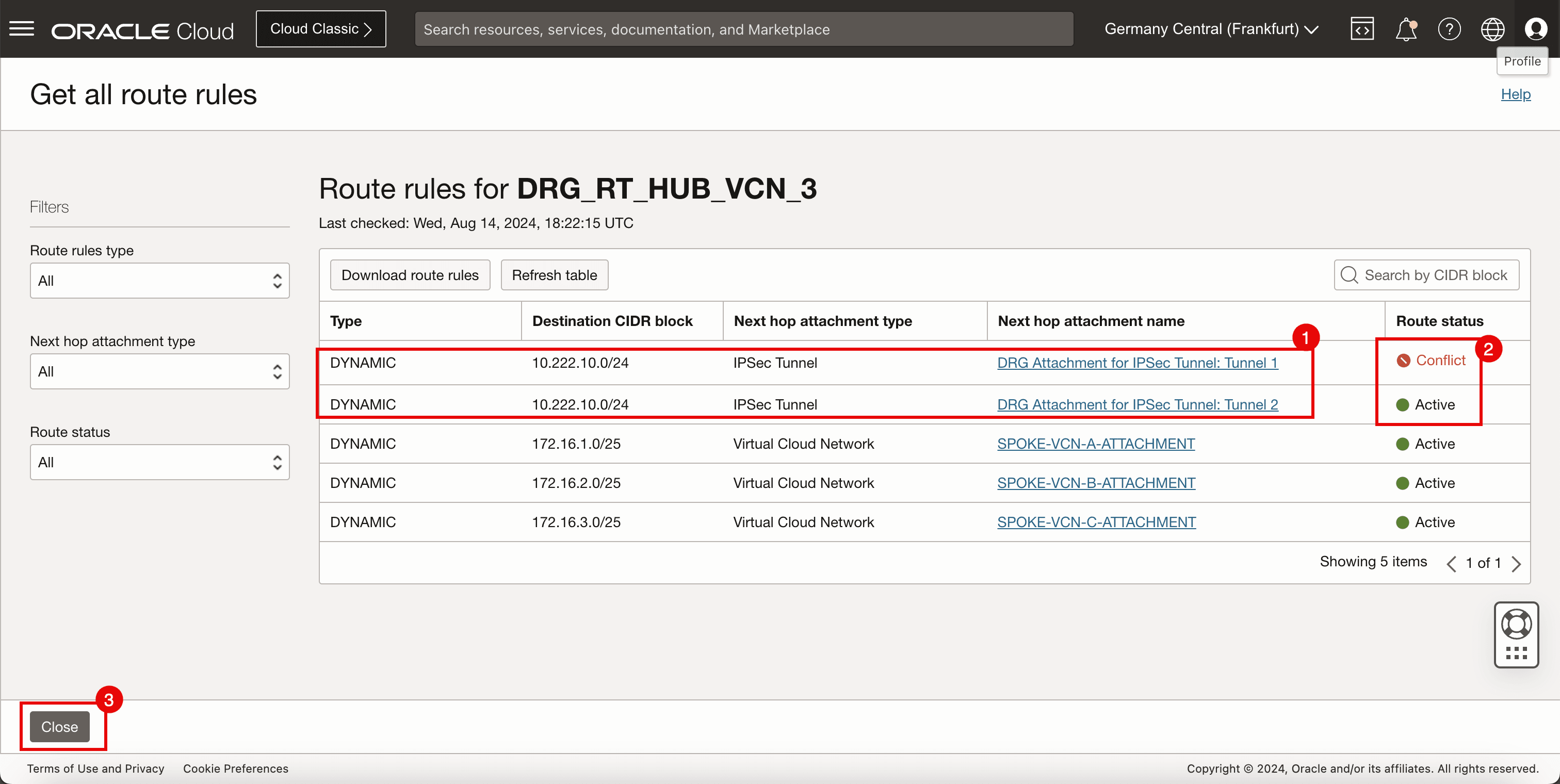

  1. 请注意，10.222.10.0/24 网络有两个可用的路由。
  2. 请注意，10.222.10.0/24 的一个路由规则标记为冲突，另一个路由规则标记为活动。
  3. 单击关闭。

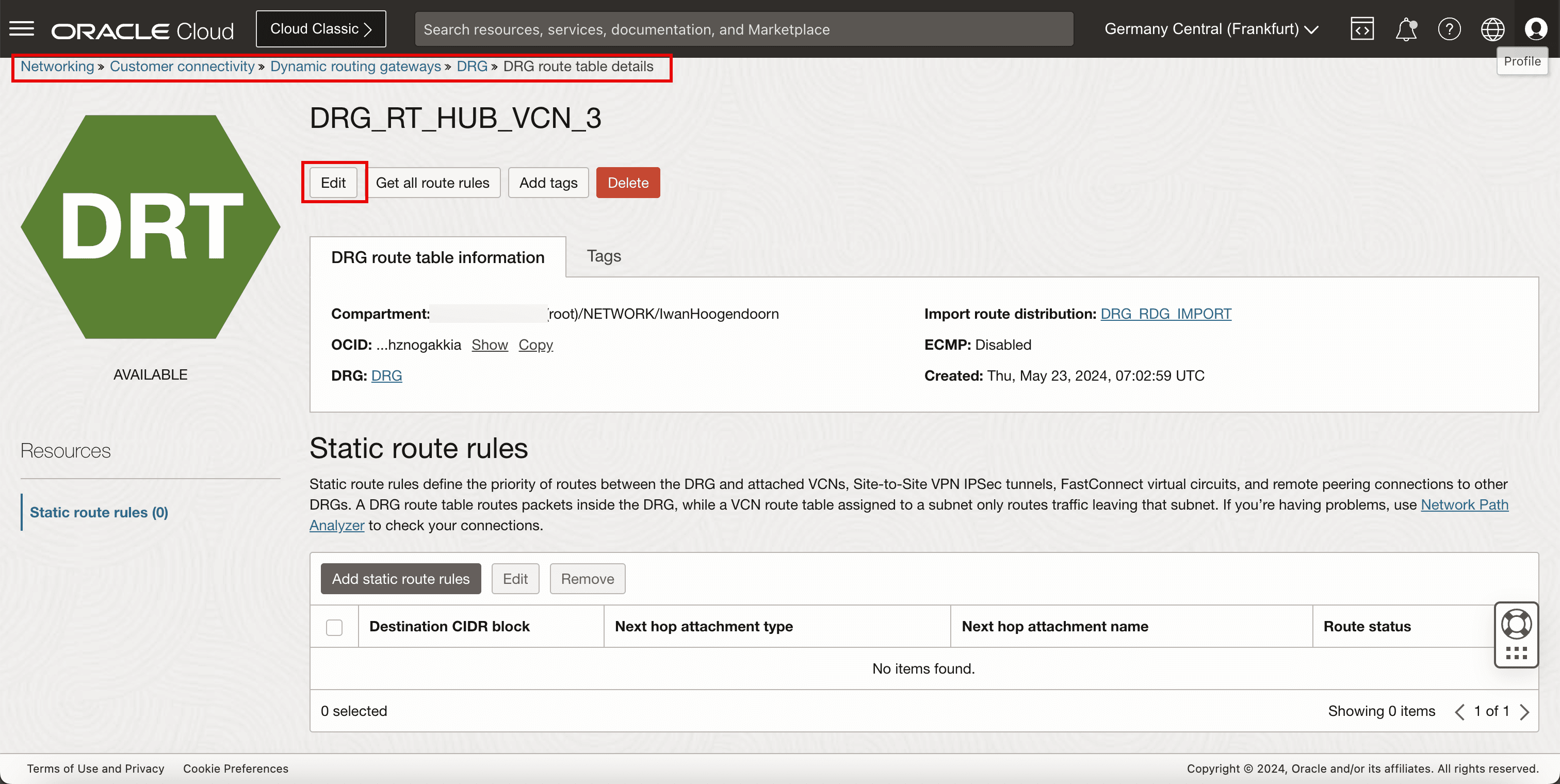

• 单击编辑。



  1. 选择 Enable ECMP 。
  2. 单击 Save changes 。



• 单击获取所有路由规则。

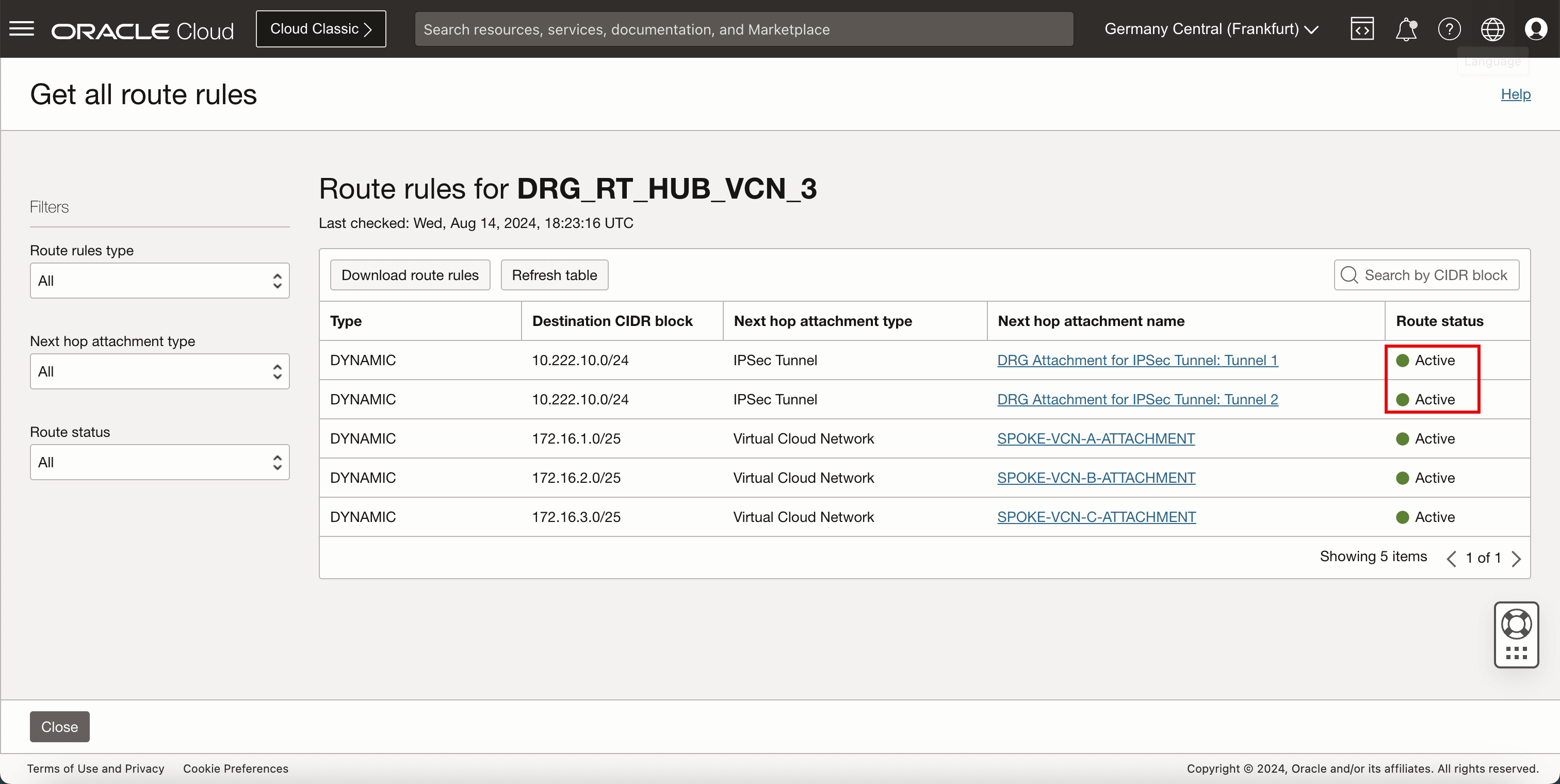

• 请注意，10.222.10.0/24 的两个路由规则现在都标记为活动。



• 下图展示了到目前为止我们所创造的。



相关链接

• 使用 Libreswan 作为 CPE 创建与 OCI 的 IPSec 连接

• 通过从 Linux 和 Libreswan 进行 ECMP 路由，以高可用性模式使用 Oracle Cloud Infrastructure Site-to-Site VPN 服务

确认

• 作者 -Iwan Hoogendoorn（OCI 网络专家）

更多学习资源

通过 docs.oracle.com/learn 浏览其他实验室，或者通过 Oracle Learning YouTube 频道访问更多免费学习内容。此外，请访问 education.oracle.com/learning-explorer 以成为 Oracle Learning Explorer。

有关产品文档，请访问 Oracle 帮助中心。

---

标题和版权信息

Set up an Oracle Cloud Infrastructure Site-to-Site VPN with Static Routing Between two OCI Regions

G14525-02

Copyright ©2025, Oracle and/or its affiliates.
