注意：

本教程需要访问 Oracle Cloud。要注册免费账户，请参阅开始使用 Oracle Cloud Infrastructure 免费套餐。
它对 Oracle Cloud Infrastructure 身份证明、租户和区间使用示例值。完成实验室后，请使用特定于云环境的那些值替换这些值。

使用 Oracle Cloud Infrastructure Kubernetes Engine 使用 Terraform 部署 Kubernetes 集群

简介

在 Oracle Cloud Infrastructure Kubernetes Engine（OCI Kubernetes Engine 或 OKE）上使用 Terraform 部署 Kubernetes 提供了一种简化的可扩展方法来管理云端容器化应用。OKE 是 Oracle Cloud Infrastructure 托管的 Kubernetes 服务，可简化 Kubernetes 集群的部署、管理和扩展。

通过使用基础设施即代码 (IaC) 工具 Terraform，您可以自动预配和配置 OKE 集群，从而确保一致性和效率。此组合支持可重复部署、基础设施版本控制和轻松更新，非常适合希望利用 Oracle Cloud Infrastructure 生态系统的云原生团队和 DevOps 团队。

在本教程中，我们将使用 Terraform 在 OCI OKE 上部署一个非常具体的 Kubernetes 架构。

我们将部署以下组件：

Internet 网关
NAT 网关
服务网关
7 个子网（专用和公共）
2 个节点池
4 个 Worker 节点（实例）
堡垒（实例）
运算符（实例）

目标

使用 OKE 通过 Terraform 部署 Kubernetes 集群。

先决条件

要使用 Terraform 在 OCI 上部署对象，首先需要准备环境以验证和运行 Terraform 脚本。有关更多信息，请参见任务 2：准备环境以进行身份验证和运行 Terraform 脚本。

任务 1：使用 Terraform 脚本克隆资料档案库

从以下位置克隆 terraform-oci-oke 系统信息库： terraform-oci-oke 。
1. 编写本教程时，最新版本为 5.1.8。
2. 可以使用完整系统信息库下载完整的 zip 文件，也可以使用 git clone 命令克隆系统信息库。
3. 单击版本可访问 5.1.8 分支。
1. 请注意，您位于 5.1.8 分支中。
2. 单击 docs 文件夹。
单击 src 文件夹。
单击 SUMMARY.md 文件。
单击开始。
1. 请注意，您仍位于 5.1.8 分支中，其他分支可能包含不同类型的文档步骤，具体取决于代码版本。
2. 请注意，您位于入门页上，此页将完全按照标题所述执行操作。
在以下输出中，您可以看到如何使用入门页创建本教程。
1. 运行 git clone 命令以克隆系统信息库。
```
iwhooge@iwhooge-mac ~ % git clone https://github.com/oracle-terraform-modules/terraform-oci-oke.git tfoke
```
2. 运行以下命令将文件夹更改为存储库文件夹。
3. 运行以下命令以列出文件夹的内容。
4. 您可以查看资料档案库的所有文件。

在此目录中创建包含以下内容的 providers.tf 文件。

providers.tf:

provider "oci" {
  fingerprint      = var.api_fingerprint
  private_key_path = var.api_private_key_path
  region           = var.region
  tenancy_ocid     = var.tenancy_id
  user_ocid        = var.user_id
}

provider "oci" {
  fingerprint      = var.api_fingerprint
  private_key_path = var.api_private_key_path
  region           = var.home_region
  tenancy_ocid     = var.tenancy_id
  user_ocid        = var.user_id
  alias            = "home"
}

运行以下命令以列出文件夹内容。
请注意，创建了 providers.tf 文件。

运行以下命令以初始化 Terraform 并升级所需的模块。
```
iwhooge@iwhooge-mac tfoke % terraform init --upgrade
```
请注意，会显示以下消息：Terraform has been successfully Initialized 。

确保您具有以下可用信息，以创建 terraform.tfvars 文件。可以使用此处提到的以下步骤检索此信息：任务 2：准备环境以进行身份验证和运行 Terraform 脚本。

租户 OCID	ocid1.tenancy.oc1..aaaaaaaaXXX
用户 OCID	ocid1.user.oc1..aaaaaaaaXXX
指纹	30：XXX
区域	me-abudhabi-1
私有密钥路径	~/.oci/4-4-2023-rsa-key.pem
区间 OCID	ocid1.compartment.oc1..aaaaaaaaXXX

我们需要在此目录中创建包含以下内容的 terraform.tfvars 文件。

terraform.tfvars:

# Identity and access parameters
api_fingerprint      = "30:XXX"
api_private_key_path = "~/.oci/4-4-2023-rsa-key.pem"

home_region = "me-abudhabi-1"
region      = "me-abudhabi-1"
tenancy_id  = "ocid1.tenancy.oc1..aaaaaaaaXXX"
user_id     = "ocid1.user.oc1..aaaaaaaaXXX"

# general oci parameters
compartment_id = "ocid1.compartment.oc1..aaaaaaaaXXX"
timezone       = "Australia/Sydney"

# ssh keys
ssh_private_key_path = "~/.ssh/id_rsa"
ssh_public_key_path  = "~/.ssh/id_rsa.pub"

# networking
create_vcn               = true
assign_dns               = true
lockdown_default_seclist = true
vcn_cidrs                = ["10.0.0.0/16"]
vcn_dns_label            = "oke"
vcn_name                 = "oke"

# Subnets
subnets = {
  bastion  = { newbits = 13, netnum = 0, dns_label = "bastion", create="always" }
  operator = { newbits = 13, netnum = 1, dns_label = "operator", create="always" }
  cp       = { newbits = 13, netnum = 2, dns_label = "cp", create="always" }
  int_lb   = { newbits = 11, netnum = 16, dns_label = "ilb", create="always" }
  pub_lb   = { newbits = 11, netnum = 17, dns_label = "plb", create="always" }
  workers  = { newbits = 2, netnum = 1, dns_label = "workers", create="always" }
  pods     = { newbits = 2, netnum = 2, dns_label = "pods", create="always" }
}

# bastion
create_bastion           = true
bastion_allowed_cidrs    = ["0.0.0.0/0"]
bastion_user             = "opc"

# operator
create_operator                = true
operator_install_k9s           = true


# iam
create_iam_operator_policy   = "always"
create_iam_resources         = true

create_iam_tag_namespace = false // true/*false
create_iam_defined_tags  = false // true/*false
tag_namespace            = "oke"
use_defined_tags         = false // true/*false

# cluster
create_cluster     = true
cluster_name       = "oke"
cni_type           = "flannel"
kubernetes_version = "v1.29.1"
pods_cidr          = "10.244.0.0/16"
services_cidr      = "10.96.0.0/16"

# Worker pool defaults
worker_pool_size = 0
worker_pool_mode = "node-pool"

# Worker defaults
await_node_readiness     = "none"

worker_pools = {
  np1 = {
    shape              = "VM.Standard.E4.Flex",
    ocpus              = 2,
    memory             = 32,
    size               = 1,
    boot_volume_size   = 50,
    kubernetes_version = "v1.29.1"
  }
  np2 = {
    shape            = "VM.Standard.E4.Flex",
    ocpus            = 2,
    memory           = 32,
    size             = 3,
    boot_volume_size = 150,
    kubernetes_version = "v1.30.1"
  }
}

# Security
allow_node_port_access       = false
allow_worker_internet_access = true
allow_worker_ssh_access      = true
control_plane_allowed_cidrs  = ["0.0.0.0/0"]
control_plane_is_public      = false
load_balancers               = "both"
preferred_load_balancer      = "public"

运行以下命令以列出文件夹内容。
请注意，创建了 terraform.tfvars 文件。

任务 2：运行 Terraform 应用并创建一个具有必要资源的 OKE 集群（VCN、子网等）

运行以下命令以使用 Terraform 在 OKE 上规划 Kubernetes 集群部署。
```
iwhooge@iwhooge-mac tfoke % terraform plan
```
1. 请注意，此 Terraform 代码将部署 77 个对象。
2. 运行 terraform apply 命令。
运行以下命令以使用 Terraform 在 OKE 上应用 Kubernetes 集群部署。
```
iwhooge@iwhooge-mac tfoke % terraform apply
```
1. 请注意，此 Terraform 代码将部署 77 个对象。
2. 输入 yes 以继续部署。
部署完成后，您将看到一条消息，指出应用已完成。

请注意已提供的输出，其中包含您可能需要参考的有用信息。

输出：

apiserver_private_host = "10.0.0.22"

availability_domains = tomap({

  "1" = "cAtJ:ME-ABUDHABI-1-AD-1"

})

bastion_id = "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkxxxxxx5chephxjadkxqa2ekxksb5gokj4q"

bastion_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaxxxxxxxxxxxy5qm22odw7by37h77ki6cosoqd7pzwq"

bastion_public_ip = "129.151.149.237"

bastion_subnet_cidr = "10.0.0.0/29"

bastion_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaxxxxxxxxxxxxxxxxmyzp6f2czibfr6534evfkt7m2a"

cluster_endpoints = tomap({

  "kubernetes" = ""

  "private_endpoint" = "10.0.0.22:6443"

  "public_endpoint" = ""

  "vcn_hostname_endpoint" = "cbyedhyevbq.cp.oke.oraclevcn.com:6443"

})

cluster_id = "ocid1.cluster.oc1.me-abudhabi-1.aaaaaaaxxxxxxxxxxxxx57gz5q26hmpzkbcbyedhyevbq"

control_plane_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaavxvgoewcgxxxxxxxxxxxxx6psycdz6zz5gaf6re4kcxa"

control_plane_subnet_cidr = "10.0.0.16/29"

control_plane_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaajvvpdmuixxxxxxxxxxxjkpx77hqu3v2s4qilnp56a"

dynamic_group_ids = tolist([

  "ocid1.dynamicgroup.oc1..aaaaaaaafsikvwgexxxxxxxxx5tx2u4c2s2eic4sslwyabva",

])

ig_route_table_id = "ocid1.routetable.oc1.me-abudhabi-1.aaaaaaaalxxxxxxxxxxxxxxcyzrl2af4ihrkhcjttu2w7aq"

int_lb_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaanwppaafc7fyiwcoyhjxxxxxxxxxxxxxxxxx6a6752l7547gxg7ea"

int_lb_subnet_cidr = "10.0.2.0/27"

int_lb_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaawo5xmcwwbzk3gxxxxxxxxxxxxxxxxxxjjfllbvsdauaq"

lpg_all_attributes = {}

nat_route_table_id = "ocid1.routetable.oc1.me-abudhabi-1.aaaaaaaapqn3uqtszdcxxxxxxxxxxxxxxxxxliwveow232xgffigq"

operator_id = "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsac5exxxxxxxxxxxxxxxxxxxxxxxrfdxsjdfzmq56jja"

operator_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaao5kh3z3eaf4zhbtxixxxxxxxxxxxxxxxxxxxxxevyds3cbrjqzthv5ja"

operator_private_ip = "10.0.0.14"

operator_subnet_cidr = "10.0.0.8/29"

operator_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaa6vnirazbox2edmtnxrzhxxxxxxxxxxxxxxxxxxxishk7556iw6zyq"

pod_subnet_cidr = "10.0.128.0/18"

pod_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaasfnwg3lnyphk5h275r46ksi3xxxxxxxxxxxxxxxxxxxxxxxqz25iwkcinxa"

policy_statements = tolist([

  "Allow dynamic-group oke-operator-lccwyk to MANAGE clusters in compartment id ocid1.compartment.oc1..aaaaaaaa323ijv54zwkwbz2hhr2nnqoywlpxxxxxxxxxxxxxxxxxxxxxxxtecokaq4h4a",

])

pub_lb_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaae5stez5u26g6x75dy5nf72mfcixxxxxxxxxxxxxxxxxxxxxxxx2nwkwv5nkaa"

pub_lb_subnet_cidr = "10.0.2.32/27"

pub_lb_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaagr5j2l6tu3rmroejg6t4nrixxxxxxxxxx6oar6xcirvq"

ssh_to_bastion = "ssh -i ~/.ssh/id_rsa opc@129.xxx.xxx.xxx"

ssh_to_operator = "ssh -o ProxyCommand='ssh -W %h:%p -i ~/.ssh/id_rsa opc@129.xxx.xxx.xxx' -i ~/.ssh/id_rsa opc@10.0.0.14"

state_id = "lccwyk"

vcn_id = "ocid1.vcn.oc1.me-abudhabi-1.amaaaaaapkbrwsaatndqrw3xq7e7krqfxxxxxxxxxxxxxxxpywz4qvhida"

worker_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaazbpfavygiv4xy3khfi7cxunixxxxxxxxxxxxxxxxjvsm6jqtja"

worker_pool_ids = {

  "np1" = "ocid1.nodepool.oc1.me-abudhabi-1.aaaaaaaauo57ekyoiiaif25gq7uwrpxxxxxxxxxxxxxxpsnygeam7t2wa"

  "np2" = "ocid1.nodepool.oc1.me-abudhabi-1.aaaaaaaa7423cp6zyntxwxokol3kmdxxxxxxxxxxxxx3wnayv2xq6nyq"

}

worker_pool_ips = {

  "np1" = {

    "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsac3t3smjsyxjgen4zqjpxxxxxxxxxxxxx663igu7cznla" = "10.0.90.37"

  }

  "np2" = {

    "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsac2eayropnzgazrxxxxxxxxxxxxxxxxpiykrq4r5pbga" = "10.0.125.238"

    "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsace4aup47ukjcedxxxxxxxxxxxxxxxxxx2hdxbsyiitva" = "10.0.92.136"

    "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsacojjri4b7qsaxxxxxxxxxxxxxxxxxnarf75ejv7a2a" = "10.0.111.157"

  }

}

worker_subnet_cidr = "10.0.64.0/18"

worker_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaarrnazbrmwbiyl3ljmdxhgmxxxxxxxxxxxxxxxxxxxv3wtgmiucnsa"

iwhooge@iwhooge-mac tfoke %

任务 3：在 OCI 控制台中确认 Terraform 部署

导航到 OCI 控制台并确认以下 Terraform 部署。

OCI Kubernetes 引擎集群
- 转到 OCI 控制台。
  1. 导航到 Developer Services（开发人员服务），然后单击 Kubernetes 集群 (OKE) 。
  2. 单击在任务 2 中创建的 oke Kubernetes 集群。
- 向下滚动。
  1. 单击 Node pools 。
  2. 单击 np1 节点池。
- 向下滚动。
- 请注意，np1 节点池中有一个 worker 节点。

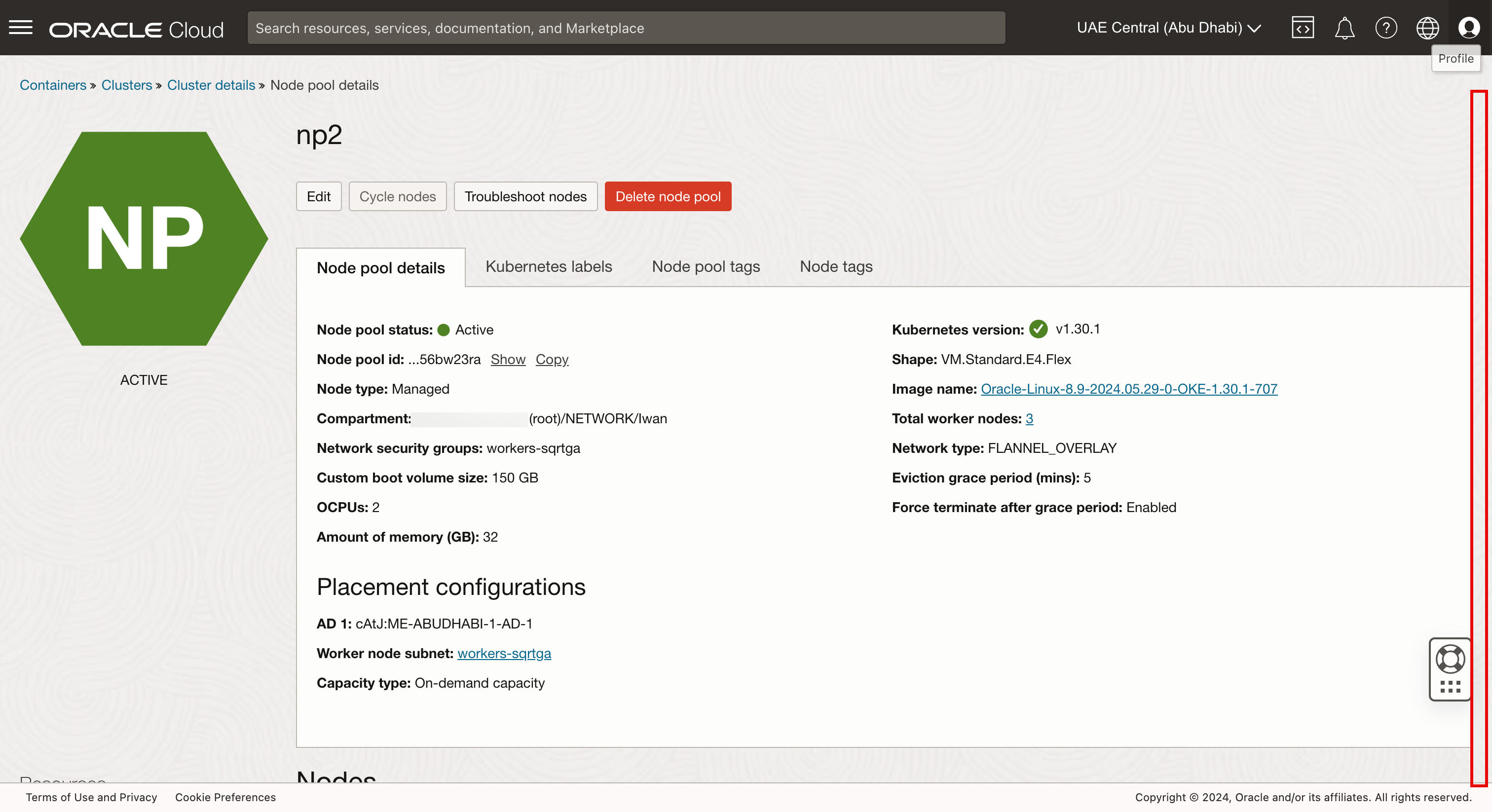

- 转到上一页并单击 np2 节点池。
- 向下滚动。
- 请注意，np2 节点池中有三个 worker 节点。
实例
- 转到 OCI 控制台。
  1. 导航到计算，然后单击实例。
  2. 查看 Kubernetes 集群的四个 worker 节点。
  3. 查看 Kubernetes 集群的运算符。
  4. 查看 Kubernetes 集群所属的 bastion 主机。
虚拟云网络
- 转到 OCI 控制台，导航到网络和虚拟云网络，然后单击注销 VCN。
- 单击子网，您可以查看 Kubernetes 集群的所有七个子网。

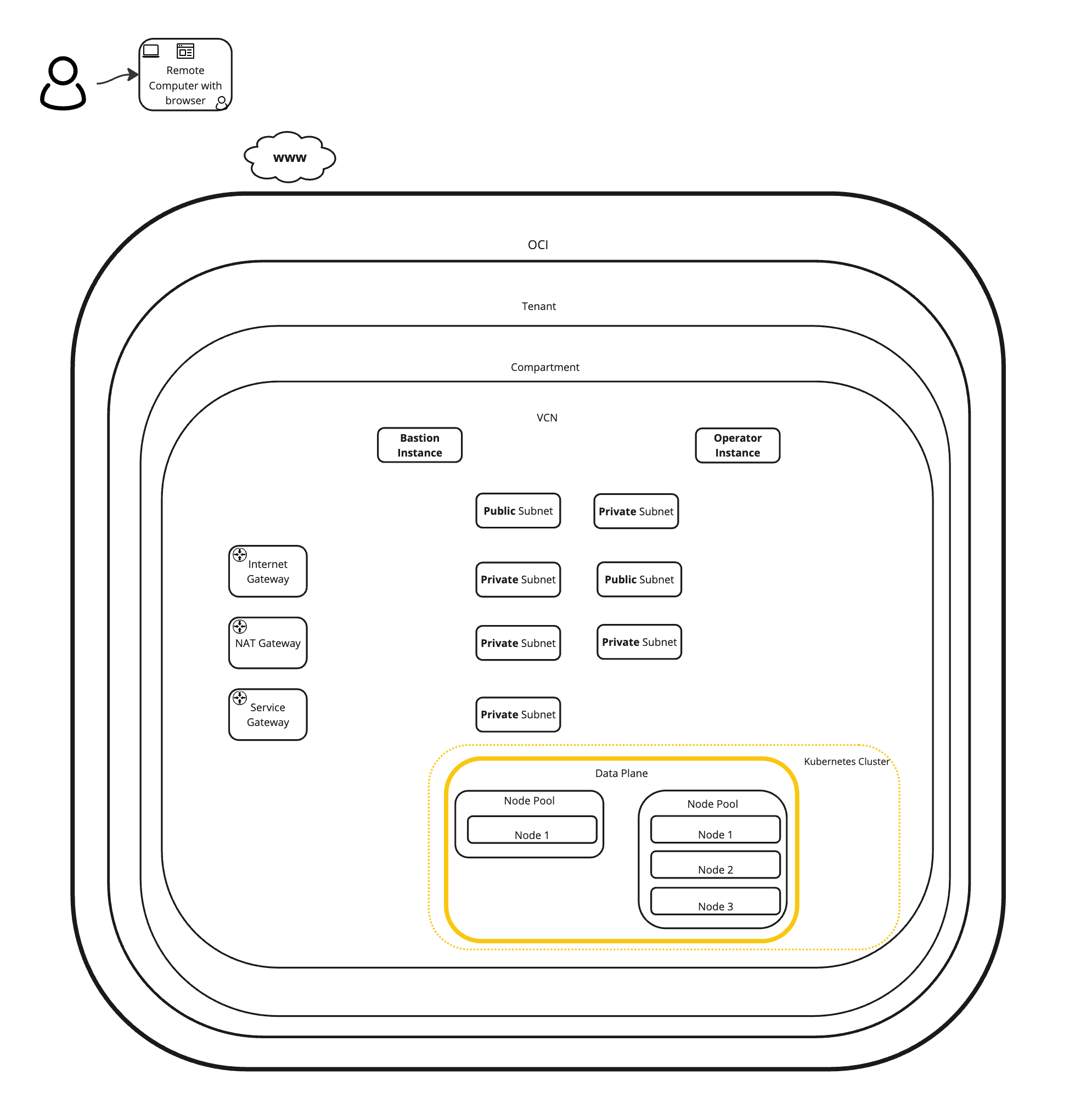

- 下图说明了到目前为止我们使用 Terraform 脚本创建的内容。

任务 4：使用堡垒和运算符检查连接

在输出中，当 Terraform 部署完成时，您可以找到一些命令来连接到 Kubernetes 环境。

运行以下命令以连接到堡垒主机。

ssh_to_bastion = "ssh -i ~/.ssh/id_rsa opc@129.xxx.xxx.xxx"

运行以下命令以通过堡垒主机连接到 Kubernetes 操作员。

ssh_to_operator = "ssh -o ProxyCommand='ssh -W %h:%p -i ~/.ssh/id_rsa opc@129.xxx.xxx.xxx' -i ~/.ssh/id_rsa opc@10.0.0.14"

我们将从操作员管理 Kubernetes 集群。输入 yes 两次，然后运行 kubectl get nodes 命令以获取 Kubernetes Worker 节点。

要简化 SSH 连接，请在 ~/.ssh/config 文件中添加以下附加命令。

Host bastion47
    HostName 129.xxx.xxx.xxx
    user opc
    IdentityFile ~/.ssh/id_rsa
    UserKnownHostsFile /dev/null
    StrictHostKeyChecking=no
    TCPKeepAlive=yes
    ServerAliveInterval=50

Host operator47
    HostName 10.0.0.14
    user opc
    IdentityFile ~/.ssh/id_rsa
    ProxyJump bastion47
    UserKnownHostsFile /dev/null
    StrictHostKeyChecking=no
    TCPKeepAlive=yes
    ServerAliveInterval=50

将以下内容添加到 ~/.ssh/config 文件后，您将能够在 SSH 命令中使用简单名称。

iwhooge@iwhooge-mac tfoke % ssh operator47

任务 5：使用 Terraform 删除 Kubernetes 集群

运行 terraform destroy 命令以删除 OKE 中的 Kubernetes 集群。
```
iwhooge@iwhooge-mac tfoke % terraform destroy
```
输入 yes 。

销毁过程完成后，您将看到一条消息，指出销毁已完成。

后续步骤

使用 Terraform 在 OCI Kubernetes Engine 上部署 Kubernetes 集群可提供高效、自动化且可扩展的解决方案，用于管理云中的容器化应用。

通过利用 Terraform 的 IaC 功能，您可以确保始终如一地部署 Kubernetes 集群，并随着时间的推移轻松维护或更新集群。

此集成可简化流程，从而实现更好的版本控制、自动扩展和可重复的基础设施设置。无论是管理单个集群还是跨环境扩展，此方法都支持团队在 Oracle Cloud Infrastructure 中轻松、可靠地管理 Kubernetes 工作负载。

确认

作者 — Iwan Hoogendoorn（OCI 网络专家）
