了解如何使用 OCI 负载平衡器中的定制错误页面增强用户体验

一般的 HTTP 错误响应，如“502 Bad Gateway”是无益的，无品牌的，在中断期间会降低用户体验。本手册介绍了如何使用负载平衡器和 API 网关在 Oracle Cloud Infrastructure (OCI) 上实施信息丰富的品牌定制错误页面。 这种方法可以保持品牌一致性（例如徽标、颜色和消息传递），提供切实可行的指导（后续步骤或支持联系人），并在停机时提供专业、用户友好的响应，从而保持用户信任。

体系结构

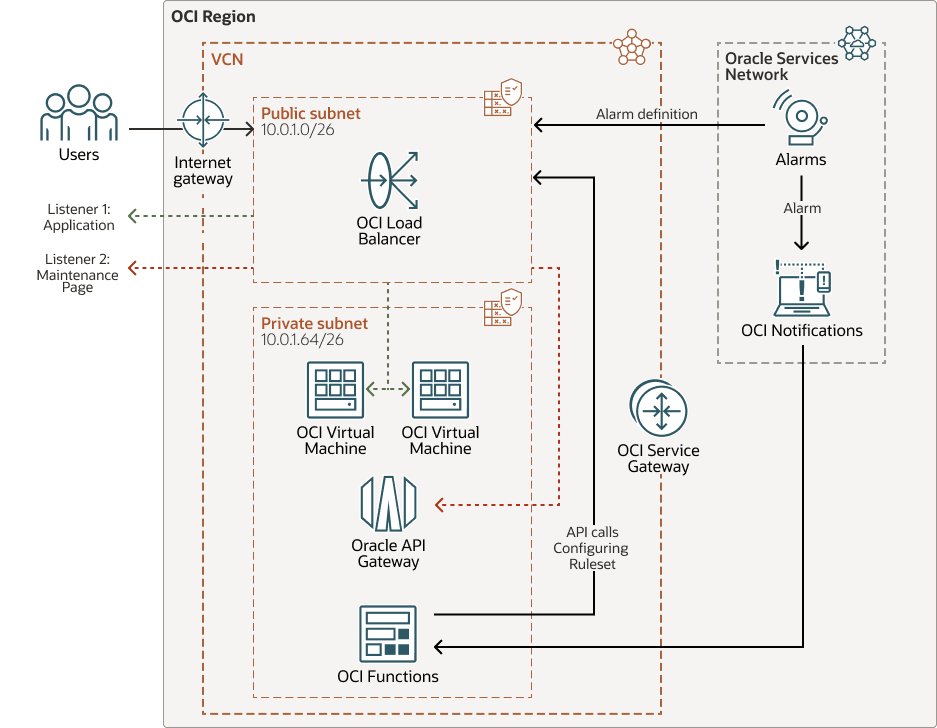

此架构展示了 OCI 组件的简单示例部署，以实施自动故障转移机制来显示定制错误消息。


后面是 custom-error-lb-arch.png 的说明
插图 custom-error-lb-arch.png 的说明

custom-error-lb-arch-oracle.zip

此体系结构的功能如下：

正常操作

  1. 用户访问：最终用户通过 OCI Load Balancer 的公共 IP 地址通过互联网网关访问应用。
  2. 流量分配：负载平衡器的应用程序监听程序（监听程序 1）接收此流量并将其分布在可用的健康后端服务器中，这些后端服务器是在专用子网中部署的 OCI 计算虚拟机 (VM) 实例。

失败状态：激活维护页

  1. 触发器：如果所有后端服务器都不健康，则会触发 OCI 监视预警。
  2. 操作：此预警将触发通知，该通知将激活自动功能（使用无服务器 OCI 函数部署）。
  3. 逻辑：该函数解析报警通知中的数据。如果通知包含关键字 OK_TO_FIRING（指示新故障），则该函数会对负载平衡器进行 API 调用。
  4. 结果：函数的 API 调用会调用将 "Maintenance-Page" 规则集附加到负载平衡器的应用程序监听程序（监听程序 1）的操作。此新规则强制将所有传入通信重定向到单独的监听程序（监听程序 2），该监听程序为用户友好的维护页提供服务。

恢复状态：恢复正常服务

  1. 触发器：后端服务器恢复并重新运行后， OCI 监视服务将发送新通知。
  2. 操作：此恢复通知触发了 OCI Functions 中的相同自动功能。
  3. 逻辑：该函数解析新通知。如果找到关键字 FIRING_TO_OK，则函数对负载平衡器执行不同的 API 调用。
  4. 结果：此 API 调用从应用程序监听程序中删除 "Maintenance-Page" 规则集。正常通信流将立即恢复，以允许用户访问应用程序。

此体系结构支持以下组件：

  • OCI 地区

    OCI 区域是一个本地化的地理区域，其中包含一个或多个托管可用性域的数据中心。区域独立于其他区域，并且很远的距离可以将它们分开（跨越国家甚至大洲）。

  • OCI 虚拟云网络和子网

    虚拟云网络 (VCN) 是您可以在 OCI 区域中设置的可定制软件定义网络。与传统数据中心网络一样，VCN 允许您控制网络环境。一个 VCN 可以具有多个不重叠的无类域间路由 (classless inter-domain routing，CIDR) 块，在创建 VCN 后可以更改这些块。您可以将 VCN 细分为多个子网，这些子网可以限定为某个区域或某个可用性域。每个子网由一系列不与 VCN 中的其他子网重叠的连续地址组成。您可以在创建子网后更改子网的大小。子网可以是公共子网，也可以是专用子网。

  • Internet 网关

    互联网网关允许 VCN 中的公共子网与公共互联网之间的流量。

  • 负载平衡器

    Oracle Cloud Infrastructure Load Balancer 提供从单个入口点到多个服务器的自动流量分配。

  • OCI Compute

    借助 Oracle Cloud Infrastructure Compute ，您可以在云中预配和管理计算主机。您可以启动具有配置的计算实例，以满足您在 CPU、内存、网络带宽和存储方面的资源需求。创建计算实例后，您可以安全地访问它，重新启动它，附加和分离卷，并在不再需要时终止它。

  • OCI API 网关

    借助 Oracle Cloud Infrastructure API Gateway ，您可以发布具有专用端点的 API，这些端点可从您的网络访问，并且您可以根据需要向公共互联网公开。这些端点支持 API 验证、请求和响应转换、CORS、验证和授权以及请求限制。

  • OCI 功能

    Oracle Cloud Infrastructure Functions 是一个完全托管、多租户、高度可扩展、按需提供的函数即服务 (FaaS) 平台。它由 Fn Project 开源引擎提供支持。使用 OCI Functions ，您可以部署代码，直接调用代码或触发代码以响应事件。OCI Functions 使用 Oracle Cloud Infrastructure Registry 中托管的 Docker 容器。

  • OCI 监视

    Oracle Cloud Infrastructure Monitoring 主动和被动地监视您的云资源，并使用预警在指标满足指定触发器时通知您。

  • OCI 通知

    OCI 通知使用低延迟的发布 - 订阅模式向分布式组件广播消息，为 OCI 上托管的应用提供安全、高度可靠、持久的消息。

  • 服务网关

    通过服务网关，您可以从 VCN 访问其他服务，例如 Oracle Cloud Infrastructure Object Storage 。从 VCN 到 Oracle 服务的流量将通过 Oracle 网络结构传输，不会通过互联网。

关于必需的服务和角色

此解决方案需要以下服务和角色：

  • Oracle Cloud Infrastructure

这些是每项服务所需的角色。

服务名称：角色 需要 ...
Oracle Cloud Infrastructure ：管理员 配置 OCI Load Balancer 、 OCI Monitoring 和 OCI API Gateway ，并在 OCI Functions 中创建函数。
