了解部署体系结构

该体系结构说明了如何在 Oracle Cloud Infrastructure Compute 裸金属实例上配置和部署 VMware SDDC 的每个组件。

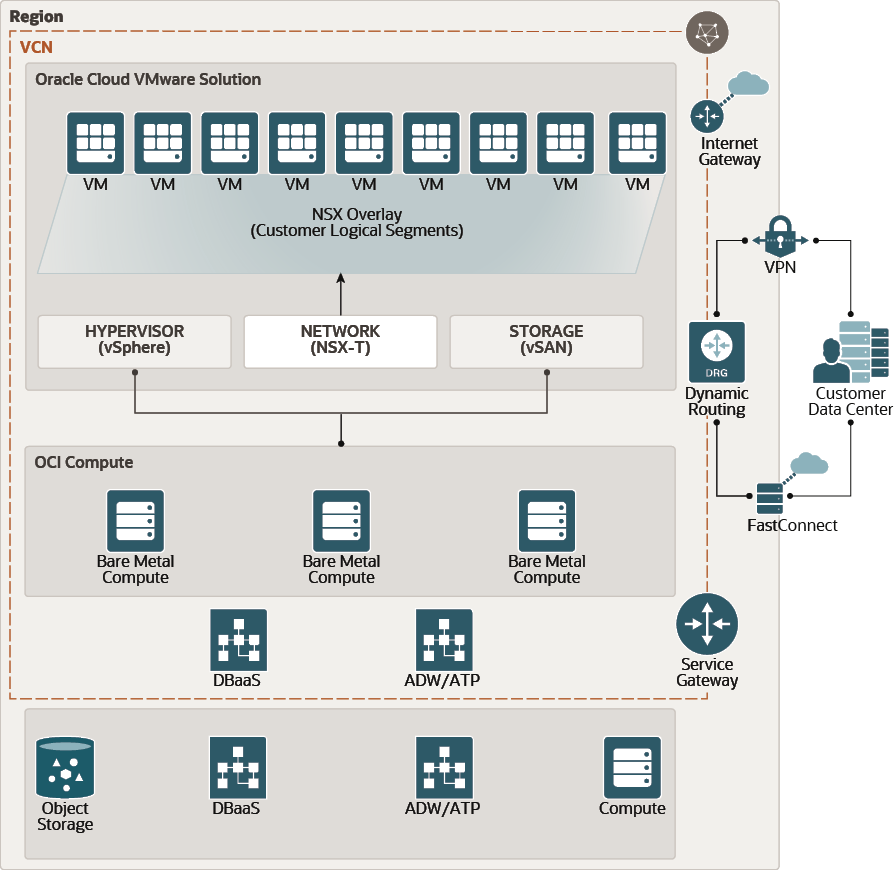

下图显示了如何在 Oracle Cloud Infrastructure 中设计和部署 Oracle Cloud VMware 解决方案，以及它与在 Oracle Cloud Infrastructure 中本机运行的其他服务的集成。

插图 ovcs_architecture.png 的说明。Oracle Cloud VMware Solution 体系结构包含以下关键组件，如下详细讲述：

计算（vSphere 和 ESXi）
网络（VCN 和 NSX-T）
存储(vSAN)

了解计算体系结构（vSphere 和 ESXi）

解决方案的这一层提供了 Oracle Cloud Infrastructure 裸金属 DenseIO 实例来运行 VMware vSphere 虚拟机管理程序 ESXi。VMware ESXi 是一个企业级，类型 1 虚拟机管理程序运行虚拟机(vm)。

在裸金属实例上部署的 ESXi 为 SDDC 提供了强基础。截至目前，仅支持 BM.DenseIO2.52 计算配置在 Oracle Cloud Infrastructure 上运行 VMware SDDC。Oracle Cloud VMware Solution 中的 VMware vSphere 集群提供了 3 到 64 个节点 ESXi 集群，通过单个 Oracle Cloud VMware Solution 集群提供以下配置：

156–3328 个 Ocpu
2.25–48 TB 内存
153–3264 TB 原始存储

ESXi 主机的高可用性由 Oracle Cloud Infrastructure 提供。

了解网络体系结构（VCN 和 NSX-T）

托管 ESXi 的裸金属实例部署在 Oracle Cloud Infrastructure 虚拟云网络(VCN)中。VCN 类似于传统网络，具有防火墙规则和特定类型的通信网关。

VCN 位于单个 Oracle Cloud Infrastructure 区域中，涵盖您选择的单个连续 IPv4 CIDR 块。它们包括子网、Vlan、路由表、安全列表、网关和网络安全组。VMware NSX-T 作为 Oracle Cloud VMware 解决方案的一部分进行部署。它提供了解决方案的敏捷软件定义的联网功能。以下管理组件作为 NSX-T 的一部分进行部署：

NSX 管理器和控制器
NSX 边缘

这些组件驻留在 ESXi 主机上作为 VM 运行的 vSphere 集群中。NSX 软件组件的高可用性取决于 ESXi 主机和 VMware vSphere 集群的本机高可用性和灾难恢复功能的可用性。NSX 网络的高可用性取决于 VCN。Oracle Cloud Infrastructure VCN 区域子网为 SDDC 提供了更大的扩展以便向外扩展。

用于 SDDC 的裸金属实例由 2x25-Gbps 网络带宽提供支持 52 VNICS（每个物理 NIC 26），可确保高吞吐量、低延迟以及完全冗余的网络。

了解存储体系结构(vSAN)

vSAN 是软件定义的存储解决方案，可提供企业级的性能、可靠性和可用性。vSAN 使用具有本地连接存储的商品服务器来创建和维护其存储抽象层（数据存储）。它以存储对象的形式保存和处理数据。

Oracle Cloud VMware 解决方案包括 vSAN 存储技术，该技术为计算和管理负载(VM)提供单个共享数据存储(vsanDatastore)。每个 SDDC 使用一个基于 NVMe 基于裸金属实例存储构建的“所有闪存”vSAN 存储解决方案，该存储可提供高性能、低延迟和强大的块存储功能，而无需传统 SAN。

vSAN 实现了不同于 Oracle Cloud Infrastructure 故障 domain 的故障域。vSAN 故障域允许 vSAN 将多个主机（通常位于同一机箱或机架内）组合到逻辑边界域中。容错域设置可确保存储对象的多个副本在域中分布。如果整个域（机箱或机架）发生故障，则只会影响一个副本。

vSAN 存储策略用于确定各个 VM 的高可用性。可以在 Oracle Cloud VMware 解决方案中配置不同的策略以确定 VM 可以容许的主机和设备故障数。
