实施 Oracle Database File System (DBFS) 复制

此实施包括将中间层内容复制到 DBFS 文件夹，并依靠 Oracle Data Guard 将内容复制到辅助站点。中间层内容不直接驻留在 DBFS 上，因为这会使中间层依赖于 DBFS 基础结构（数据库、FUSE 库、挂载点等）。 DBFS 挂载只是一个用于存储内容副本的中间暂存文件夹。

任何对备用数据库的复制都意味着此模型中的两个步骤：从主数据库的源文件夹到中间的 DBFS 挂载，然后在辅助站点中，从 DBFS 挂载到备用数据库的目标文件夹。中间副本使用 rsync 完成。由于这是低延迟和本地 rsync 副本，因此使用此模型可以避免远程 rsync 复制操作中出现的一些问题。

注意：

Oracle Autonomous Database 不支持此方法，它不允许 DBFS 连接。

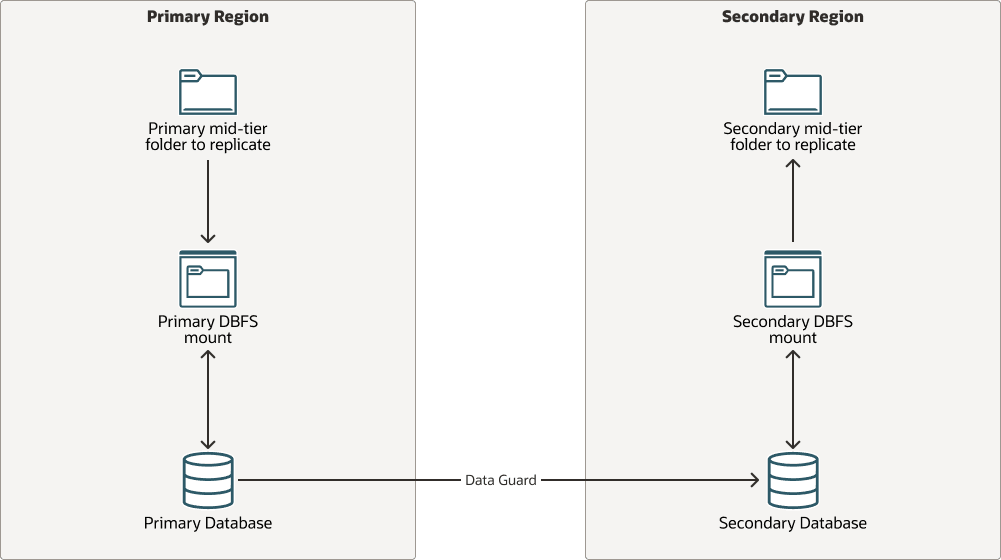

插图 replica-mid-tier-dbfs.png 的说明

replica-mid-tier-dbfs-oracle.zip

使用 DBFS 实现中间层副本的优点包括：

• 此方法利用了 Oracle Data Guard 副本的稳健性。
• 实际中间层存储可以保留在辅助节点中挂载。在每次切换或故障转移操作中，没有附加或挂载辅助存储的其他步骤。

以下是使用 DBFS 实施中间层副本的注意事项：

• 此方法需要具有 Oracle Data Guard 的 Oracle Database。
• 中层主机需要 Oracle Database 客户机来挂载 DBFS。
• 使用 DBFS 进行复制会从设置、数据库存储和生命周期的角度产生影响。它需要在中间层主机中安装 Oracle Database 客户机，进行某些数据库维护（清理、压缩和减少表存储），并充分了解 DBFS 挂载点的工作方式。
• 只有在数据库处于打开状态时，才能挂载 DBFS 目录。如果 Oracle Data Guard 不是 Active Data Guard ，则备用数据库将处于挂载状态。因此，要访问辅助站点中的 DBFS 挂载，必须将数据库转换为快照备用数据库。使用 Active Data Guard 时，可以挂载文件系统进行读取，而无需转换为快照。
• 建议不要使用 DBFS 作为通用解决方案将所有构件（尤其是运行时文件）复制到备用数据库。使用 DBFS 复制二进制文件会超额终止。但是，当其他方法（如存储复制或 rsync）不符合系统的需求时，此方法适合复制一些对象（如配置）。
• 用户有责任为每个环境创建定制脚本并定期运行它们。
• 用户有责任实施一种逆向复制方向的方法。

设置数据库文件系统的复制

此实施使用 rsync 技术并遵循点对点模型。在此模型中，复制直接在中间层对等主机之间完成。每个节点都具有与其对等节点的 SSH 连接，并通过 SSH 使用 rsync 命令复制主中间层文件对象。

要使用 DBFS 实施中间层副本，需要满足以下要求：

• 在主主机和辅助主机上执行复制的中间层主机上的 Oracle Database 客户机安装。
• 在数据库中创建的 DBFS 文件系统。
• 中间层主机中的 DBFS 挂载，用于在主主机和辅助主机中执行副本。这将挂载数据库的 DBFS 文件系统。此文件系统可以挂载到多个主机中，因为 DBFS 是一个可共享文件系统。
• 将中间层文件对象复制到主站点中的 DBFS 挂载的脚本。
• 将中间层文件对象从 DBFS 装载复制到辅助站点中的文件夹的脚本。根据实施情况，此方法可能需要在中间层主机与远程数据库之间建立 SQL*net 连接，以便执行数据库操作（例如角色转换）。
• 一种管理站点特定信息的方法，从副本中排除该信息，或者在副本后使用相应的信息更新该信息。
• 安排这些脚本持续运行。
• 一种在切换或故障转移后更改副本方向的机制。

示例 1：使用 DBFS 复制 Oracle WebLogic 域

注意：

以下示例适用于 Oracle WebLogic 系统。您可以将其用作通过 DBFS 复制中间层系统其他文件夹的参考，但此特定示例使用通过 DBFS 将 WebLogic Administrator 的域文件夹复制到辅助文件夹的脚本。

此示例说明如何通过 DBFS 复制 WebLogic 管理主机的域文件夹。此示例中不包括位于域文件夹之外的内容以及其他主机上的内容。域文件夹不直接位于 DBFS 上；DBFS 挂载只是用于存储域文件夹副本的中间暂存文件夹。

此示例提供了用于执行这些操作的脚本，这些操作必须在主站点和备用站点中定期运行。此脚本复制 WebLogic 管理域文件夹，跳过某些项，如 tmp、.lck、.state 文件和 tnsnames.ora 文件。该过程包括以下内容：

• 当该脚本在 primary site 的 WebLogic Administration 主机上运行时，该脚本会将 WebLogic 域文件夹复制到 DBFS 文件夹。
• 复制到 DBFS 中的文件（存储在数据库中）会通过 Oracle Data Guard 自动传输到备用数据库。
• 当该脚本在辅助站点的 WebLogic 管理主机上运行时：
  • 该脚本将备用数据库转换为快照备用。
  • 然后，它将从备用数据库挂载 DBFS 文件系统。
  • 复制的域文件夹现在在此 DBFS 文件夹中可用。该脚本将其从 DBFS 挂载复制到实际域文件夹。
  • 最后，该脚本将备用数据库再次转换为物理备用。
• 如果发生角色更改，脚本将自动调整执行以适应新角色。它通过检查数据库角色来收集站点的实际角色。

此脚本仅复制 WebLogic 管理主机的域文件夹。当托管服务器启动时，DOMAIN_HOME/config 文件夹下的内容将自动复制到属于 WebLogic 域的所有其他节点。不会复制此文件夹之外的文件以及其他主机上的文件，需要单独同步。

对于应用程序 deployment 操作，请使用 WebLogic 管理控制台中的 Upload your files 部署选项。这样，部署的文件将放置在管理服务器 ($DOMAIN_HOME/servers/admin_server_name/upload) 的上载目录下，配置副本脚本将它们同步到备用站点。

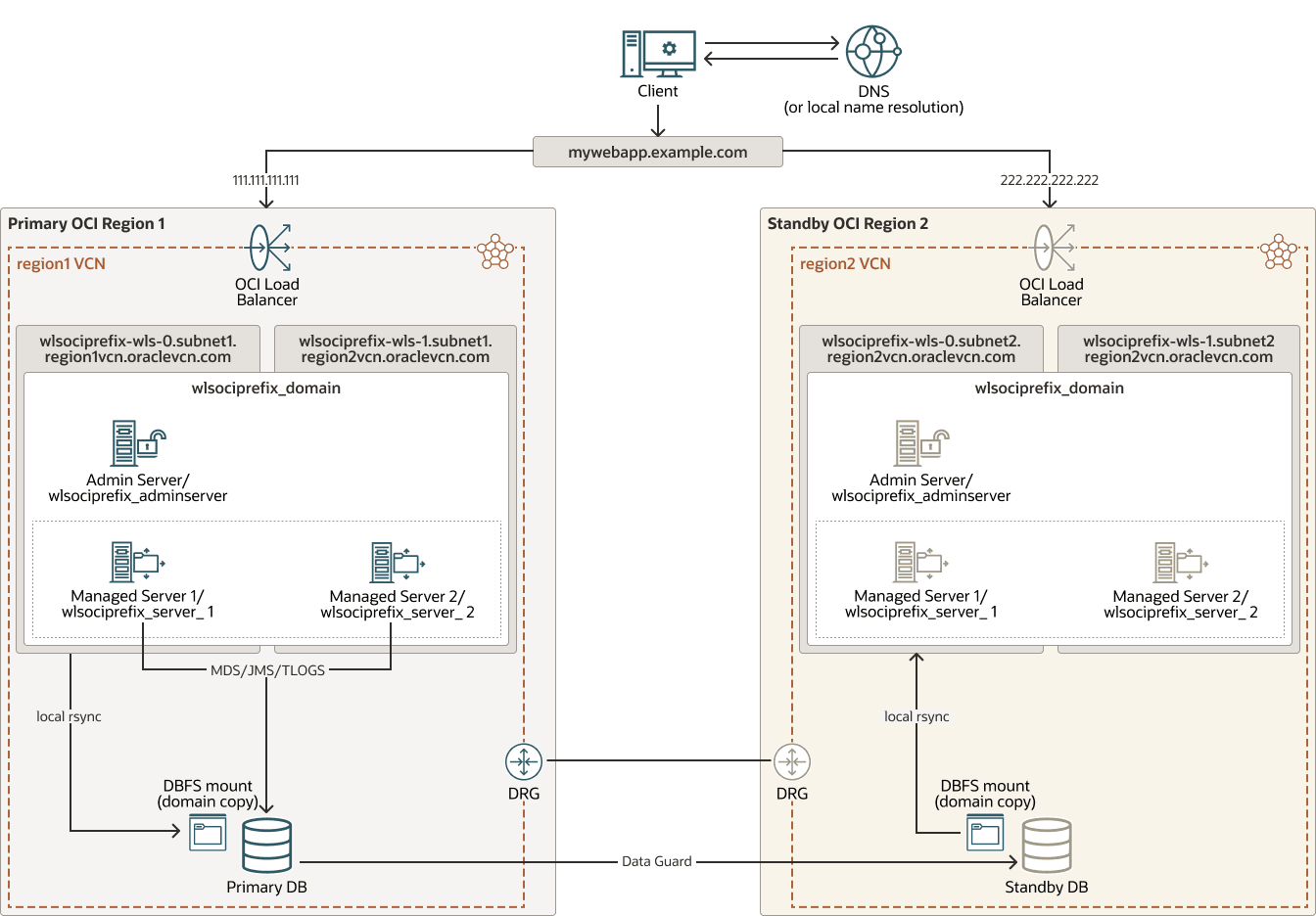

此示例提供了另一个脚本，用于安装数据库客户机并在中间层主机中配置 DBFS 挂载。该映像是具有 DBFS 复制的 Oracle WebLogic Server for OCI 系统的示例。

插图 wls-dbfs-replication.png 的说明

wls-dbfs-replication-oracle.zip

执行以下操作以使用 DBFS 方法复制 WebLogic 域：

1. 允许在管理主机与远程数据库之间建立 SQL*net 连接。
   Oracle 建议使用与动态路由网关的远程对等连接。该脚本需要此连接才能执行数据库操作，例如角色转换。当脚本在具有备用角色的站点中运行时，它将备用数据库转换为快照备用数据库以挂载 DBFS 挂载。
2. 下载脚本。
   本文档提供了用于配置 DBFS 挂载和自动复制的脚本。
   1. 转到 GitHub 中的 Oracle MAA 存储库。请参阅本手册中的“浏览更多”部分。
   2. 下载 app_dr_common 目录中的所有脚本。
   3. 下载 wls_mp_dr 目录中的所有脚本。
   4. 将它们复制到主和辅助管理主机，并复制到未复制的位置。
   5. 脚本相互调用。复制两个目录的脚本并将其放在同一文件夹中。确保 oracle 用户具有执行权限。
3. 在主管理主机和辅助管理主机中配置 DBFS 挂载。

   注意：

   如果您已经具有 DBFS 挂载，则可以跳过此步骤。例如，一些 SOA Marketplace 堆栈随附了可供使用的 DBFS 挂载。
   在主和辅助 WebLogic 管理主机中配置 DBFS 挂载。它需要数据库客户机和 WebLogic 管理主机上的某些操作系统软件包。在每个管理主机中执行以下步骤：
   1. 从 e-delivery 下载数据库客户端并将其上载到中间层主机（尚未安装）。搜索 Oracle Database Client ，并仅选择数据库客户机。单击 Continue（继续），然后选择安装程序版本（而不是 Gold Image）。

      注意：

      请确保下载安装程序版本，而不是基于映像的安装。建议使用最新版本。
      例如，下载适用于 Linux x86-64、1.1 GB 的 Oracle Database Client 19.3.0.0.0 的 982064-01.zip 文件，并将其上载到所有中间层主机上的 /u01/install/V982064-01.zip。

      还不要安装它。

   2. 在文件夹 app_dr_common 下找到脚本 dbfs_dr_setup_root.sh。
      此脚本执行任务以使 DBFS 挂载在主机中就绪。它安装数据库客户机和所需的操作系统程序包，在数据库中配置 DBFS 用户和方案，挂载 DBFS 文件系统并创建 cron，以便在主机引导时挂载 DBFS 文件系统。
   3. 以 root 用户身份执行脚本。
      语法如下：

      ./dbfs_dr_setup_root.sh  local_db_scan_name db_port  local_PDB_service pdb_sys_password path_to_dbclient_installer

      作为输入参数，提供用于连接到 WLS 使用的本地数据库的连接数据：在主站点管理主机中运行主 PDB 连接数据时提供主 PDB 连接数据，并在辅助管理主机中运行辅助 PDB 连接数据时提供辅助 PDB 连接数据。

      注意：

      备用数据库必须处于快照备用模式，才能在辅助管理主机中运行此脚本。
      以下示例将其运行为主中间层管理主机。它必须是单行，必须提供主 PDB 值和密码：

      ./dbfs_dr_setup_root.sh  drdba-scan.wlsdrvcnlon1ad2.wlsdrvcnlon1.oraclevcn.com 1521 mypdbservice.example.com  mypassword   /u01/install/V982064-01.zip

      以下示例将它运行为辅助中间层管理主机。它必须是单行，必须提供主 PDB 值和密码：

      ./dbfs_dr_setup_root.sh  drdbb-scan.wlsdrvcnfra1ad2.wlsdrvcnfra1.oraclevcn.com 1521 mypdbservice.example.com  mypassword   /u01/install/V982064-01.zip

      执行此脚本后，您将获得以下信息：

      Artifact	值	说明
      数据库客户机主目录	/u01/app/oracle/client	该脚本将在主机中安装数据库客户机软件。它还使用 yum 安装所需的软件包。
      数据库用户	产品名称：dbfsuser 密码：与 sys 相同	DBFS 的 PDB 数据库中的用户。
      DBFS 表空间	tbsdbfs	PDB 中用于 DBFS 装载的表空间。
      DBFS 文件夹	dbfsdir	表空间中的 DBFS 文件夹。
      中层主机中的文件夹	DOMAIN_HOME/dbfs	它包含用于存储数据库客户机在主机中挂载 DBFS 所需的用户、密码和其他对象（tnsnames.ora、sqlnet.ora）的 wallet。
      中层主机中的脚本	DOMAIN_HOME/dbfs/dbfsMount.sh	用于在主机中挂载 DBFS 文件系统的脚本。此脚本会在重新引导时添加到 cron，因此在重新引导计算机时执行。
      中层主机中的挂载点	/u02/data/dbfs_root	DBFS 文件系统作为文件夹 dbfsdir 挂载在 /u02/data/dbfs_root 挂载点中。

      您可以重新运行脚本，但会收到警告，因为已创建某些内容（db 用户、表空间等）。可以忽略这些消息。

   4. 验证中间层管理主机中是否存在 DBFS 挂载。

      [root@ prefix-wls-1]# df -h | grep dbfs
      dbfs-@PDB1:/     32G  248K   32G   1% /u02/data/dbfs_root
      [root@ prefix-wls-1]# ls /u02/data/dbfs_root
      dbfsdir

      此 DBFS 文件系统用作帮助文件系统，用于存储主站点的域配置的副本。
4. 准备副本脚本。
   本文档提供了此实施的参考脚本 config_replica.sh 脚本。
   1. 在 primary Oracle WebLogic Administration 主机中，打开 config_replica.sh 脚本。编辑可自定义的参数部分。
      确保为主数据库提供适当的变量。在 DR_METHOD 属性中，使用 DBFS 。
   2. 在辅助 Oracle WebLogic 管理主机中执行相同操作。确保为辅助变量提供相应的变量。
5. 运行复制脚本。
   1. 作为 oracle 用户，在 primary Oracle WebLogic Administration 主机中运行 config_replica.sh 脚本。
      该脚本将验证当前站点角色并将域配置从主 Oracle WebLogic Server 域复制到 DBFS 挂载。
   2. 监视执行并监视任何错误。
   3. 完成后，在辅助站点的 Oracle WebLogic Administration Server 主机中运行 config_replica.sh 脚本。
      确保在定制参数中使用相应的值。该脚本将验证数据库角色。由于它是备用数据库，因此会将域配置从辅助暂存文件系统复制到辅助 Oracle WebLogic Server 域。

   注意：

   此脚本必须始终在主数据库和备用数据库上运行才能执行完整复制：首先在主数据库上将域复制到 DBFS 文件夹，然后在备用数据库上将域从 DBFS 复制到域文件夹。频率取决于在 Oracle WebLogic Server 域上执行配置更改的频率。

验证数据库文件系统的复制

在切换或故障转移操作中，复制的信息在启动进程之前必须在备用站点中可用且可用。验证辅助系统时（通过在快照模式下打开备用数据库），这也是必需的。

在此实施中，存储始终在备用环境中可用；您无需连接或挂载任何卷。您所需的唯一操作是确保其中包含最新版本的内容。

执行以下操作以在备用数据库中使用复制的内容：

1. 运行复制。
   运行副本脚本以使辅助系统中的最新内容可用。
2. 禁用调度的复制。
   最后一个副本完成后，禁用任何副本脚本。否则，它可能会干扰切换、故障转移或验证过程。您将在操作后按照适当的方向再次启用它。

对数据库文件系统执行持续复制

定期运行复制脚本，使辅助域与主域保持同步。

从中间层主机使用 rsync 时，请遵循以下建议：

• 使用 OS crontab 或其他调度工具调度复制。它必须允许脚本完成复制。否则，后续作业可能会重叠。
• 使中间层进程在备用站点中停止。如果服务器在复制更改时在备用站点中启动，则更改将在下次启动时生效。仅在验证备用站点时或在切换或故障转移过程中启动它们。
• 维护特定于每个站点的信息并使其保持最新。例如，跳过副本中的 tnsnames.ora，因此每个系统都有其连接详细信息。如果在主数据库中的 tnsnames.ora 中执行更改（例如，添加新别名），请相应地手动更新辅助数据库中的 tnsnames.ora。
• 切换或故障转移后，反转副本方向。这取决于具体实施情况。这些脚本可以使用动态检查来确定谁是活动站点，也可以在切换或故障转移后执行手动更改（例如，禁用和启用相应的脚本）。在提供的示例中，config_replica.sh 脚本通过检查本地数据库角色，自动将执行调整为站点的实际角色。
