了解使用第三方提供商设置 FastConnect 的高级流程

本节介绍整体高级流程，并指出使用第三方提供商设置 FastConnect 时要注意的事项。

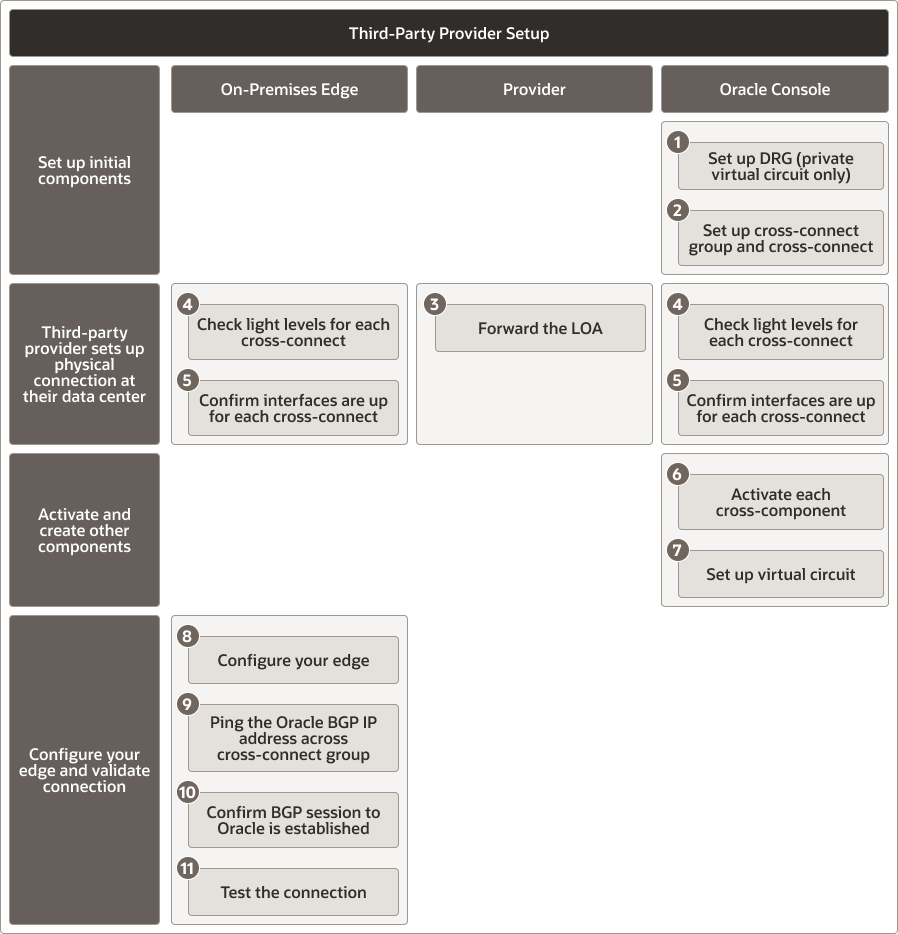

下图说明了第三方提供商设置详细信息。


后面是 oci-serbia-realm-setup.png 的说明
插图 oci-serbia-realm-setup.png 的说明

oci-serbia-realm-setup-oracle.zip

以下部分介绍基于图像的高级流程步骤和要记的事项。

  • #2 - 设置交叉连接
    • 名称
      • 完成设置后，无法更改交叉连接的名称，因此请确保使用正确的名称。如果要创建交叉连接组 (inter-connect group，LAG)，则交叉连接组将使用此名称。
      • 此组中的每个交叉连接还使用相同的名称，但附加了连字符和数字（即 MyName-1、MyName-2 等）。
    • 交叉连接类型
      • 如果您的路由器支持链路聚合 (link aggregation，LAG)，则选择 Cross-Connect Group（交叉连接组）。您将创建一个至少包含一个交叉连接的交叉连接组 (LAG)。
      • 如果您的路由器不支持 LAG，请选择单个交叉连接。您将创建一个没有交叉连接组的非 LAG 交叉连接。
    • 引用名称
      • 提供引用名称可使将来连接故障排除变得更容易。
      • 您可能需要从第三方提供商获取此值。
      • 如果您没有，可以稍后添加。
      • 如果要创建单个非 LAG 交叉连接，请输入交叉连接的物理光纤电缆的 ID。
  • #3 - 第三方提供商在其设备上设置物理连接
    • 将 LETTER OF AUTHORIZATION (LOA) 或 LOA 从上一个任务转发给第三方网络提供商，以便他们可以在 FastConnect 位置请求布线。每个 LOA 在有限时间内有效。连接所需的所有详细信息都打印在 LOA 上。
  • #6 激活您的 Oracle Cloud 交叉连接和虚拟线路

    如果您还有其他可供使用的交叉连接，请等待预配第一个交叉连接，然后激活下一个交叉连接。

    • 一次只能激活和预配组中的一个交叉连接。
    • 完成此任务后，每个交叉连接的状态将更改为 PROVISIONING，然后更改为 PROVISIONED（通常在一分钟内）。
  • #7 - 设置虚拟线路

    对于 VC 的 VLAN 配置，请注意以下事项：

    • 为 VC 选择 VLAN
    • 它必须是尚未分配给其他虚拟线路的 VLAN
    • 可接受使用的 VLAN = vlan 100-4094
    • BGP ASN 65534 与 FastConnect 和 VPN 不可用。在 RFC-6996 中定义的 64512 - 65533（包含）范围中的所有其他专用 ASN 可以正常使用。
  • #8，第 1 部分 - 配置您的 CPE 边缘并验证塞尔维亚连接

    使用相关信息配置 CPE1

    • 在 CPE1 上配置 Layer-3 接口（与塞尔维亚连接）= 192.168.0.2/30 （或使用从 /28 到 /31 的子网掩码选择 IP 地址）。
    • 客户 BGP 配置
      • 客户 BGP ASN = 65001 （或您选择的私人 BGP ASN）。
      • BGP ASN 65534 不可用于 FastConnect 和 VPN。可以使用 RFC-6996 中定义的 64512 - 65533（包含）范围中的所有其他专用 ASN。
      • 将您的 BGP 对等端配置为 OCI 塞尔维亚 = BGP ASN 14544 （这是适用于 OC20 的 Oracle Cloud BGP ASN）
      • BGP 保持活动 = 60 秒。
      • BGP 暂挂时间间隔 = 180 秒。

        注：

        如果需要更快的 BGP 聚合，您可以使用这些支持的范围中的任何值：保持活动 6-60 秒，保持活动 18-180 秒。
      • 配置 BGP 路由以从 OCI 接收必要的路由（在此解决方案手册中，172.16.0.0/16 从 OCI 塞尔维亚接收），并告知您从内部部署位置到 OCI 塞尔维亚的适当路由。
        • 通告内部部署前缀（例如 100.64.0.0/16）。
        • 通告将从 OCI 法兰克福 (10.1.0.0/16) 学习的路由。
  • #8，第 2 部分 - 配置您的 CPE 边缘并验证法兰克福连接

    使用相关信息配置 CPE1

    • 在 CPE1 上配置 Layer-3 接口（与塞尔维亚连接）= 192.168.0.6/30 （或者您选择的 IP 地址，子网掩码从 /28 到 /31）。
    • 客户 BGP 配置
      • 客户 BGP ASN = 65001 （或您选择的 ASN）。
      • BGP ASN 65534 不可用于 FastConnect 和 VPN。可以使用 RFC-6996 中定义的 64512 - 65533（包含）范围中的所有其他专用 ASN。
      • 将您的 BGP 对等端配置为 OCI 塞尔维亚 = BGP ASN 31898 （这是适用于 OC1 的 Oracle Cloud BGP ASN）。
      • BGP 保持活动 = 60 秒。
      • BGP 暂挂时间间隔 = 180 秒。

        注：

        如果需要更快的 BGP 聚合，您可以使用这些支持的范围中的任何值：保持活动 6-60 秒，保持活动 18-180 秒。
      • 配置 BGP 路由以从 OCI 接收必要的路由（在此解决方案手册中，从 OCI 法兰克福接收 10.1.0.0/16），并告知您从内部部署位置到 OCI 法兰克福的适当路由。
        • 将内部部署前缀告知 Oracle Cloud（例如 100.64.0.0/16）。
        • 通告您从 OCI 塞尔维亚学到的路由 (172.16.0.0/16)。

有关描述第三方 FastConnect 设置过程和责任范围的详细说明，请参阅浏览更多部分中的 FastConnect：使用第三方提供商链接。
