关于将 OCI 塞尔维亚领域连接到其他 OCI 商业区域

Oracle 已打开位于塞尔维亚克拉古耶瓦茨的 Oracle Cloud Jovanovac 区域。此区域在 Oracle 商业区域中是唯一的，因为它存在于一个唯一的领域中。

领域是在 Oracle Cloud 设计中实施的，用于划分区域或区域组，因为数据主权、合规性或安全原因。领域是相互隔离的云区域的逻辑集合，不允许客户内容将领域边界穿越到该领域之外的区域。每个领域单独访问。

Oracle 不提供通过网络干线跨领域边界连接区域的工具。在某些用例中，客户可能希望将他们的 Oracle Cloud 存在连接至领域边界。在此解决方案手册中，我们将探讨如何使用来自 Oracle Cloud Infrastructure FastConnect 位置的第三方提供商，在领域边界内将 Oracle Cloud Jovanovac 区域与 Oracle Cloud 商业区域互连。

开始之前

要执行本解决方案手册中介绍的任务，您需要了解网络的基本知识并熟悉 Oracle Cloud Infrastructure (OCI)。开始之前，请完成以下先决条件。

要为本解决方案手册中介绍的两个位置预配 FastConnect，必须预配和配置以下资源。

VCN - 塞尔维亚区域/领域中的 VCN，具有 172.16.0.0/16 CIDR 和法兰克福区域中的另一个 VCN，具有 10.1.0.0/16 CIDR 以及所有子网、路由和安全列表/网络安全组，从而允许在塞尔维亚和法兰克福 CIDR 块之间以及内部部署 CIDR 块之间建立连接。
DRG - 塞尔维亚有一个 DRG，法兰克福一个 DRG，其中包含 VCN 附件和路由，以允许塞尔维亚 VCN 和法兰克福 VCN 之间通信。
Oracle Cloud Infrastructure Identity and Access Management (OCI IAM) 权限 - 一个 OCI 账户，至少有一个用户具有相应的 OCI IAM 权限。例如，Administrators 组中的用户。
配置此解决方案所需的先决条件数据：
- 使用不重叠的 IP CIDR 块 - 在本解决方案手册中，我们使用 172.16.0.0/16 表示塞尔维亚，使用 10.1.0.0/16 表示法兰克福，使用 100.64.0.0/16 表示客户内部部署数据中心。
- 专用边界网关协议 (BGP) 自治系统编号 (ASN) - 您可以从 64512 - 65533 选择任意 ASN。
- 最小值 (3) /30 子网 - 适用于点对点 FastConnect 链接。在本解决方案手册中，我们使用的是 192.168.0.0/30、192.168.0.4/30 和 192.168.0.8/30。
对于与第三方提供商的连接：与每个相应链接的提供商至少有一个物理连接（即，塞尔维亚的一个物理连接，法兰克福的一个物理连接）。
网络设备 - 支持使用 BGP 的 Layer-3 路由的 CPE 设备。
账户限制 - 如果您打算与 Oracle 合作，则必须要求 Oracle 提高交叉连接的账户限制。

注：
默认限制最初设置为 0，如果没有特定限制增加请求，将无法创建有效的交叉连接。有关提交此请求的说明，请参阅请求提高服务限制。在您的请求中，指明需要资源的区域。限制增加可能需要几个工作日才能生效。

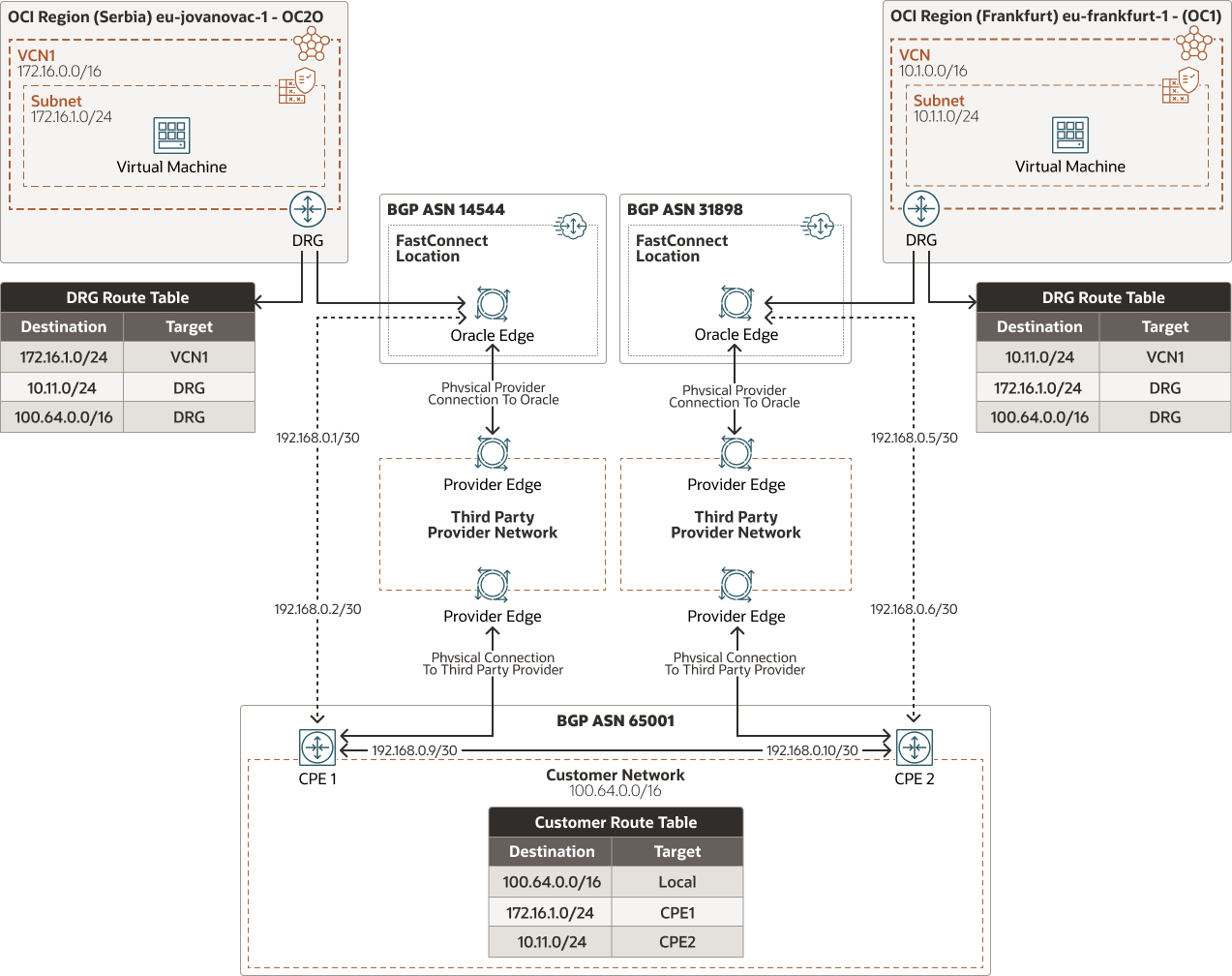

体系结构

在此体系结构中，我们将使用您网络的两个 FastConnect 设置作为两个 OCI 领域之间的连接点。

客户本地部署位置连接到商用领域中的塞尔维亚领域 (eu-jovanovac-1) 和法兰克福地区 (eu-frankfurt-1)。客户的连接过程涉及以下要点：

使用第三方电信提供商从内部部署 CPE1 提供 Layer-2 连接，直到塞尔维亚的 Oracle FastConnect 位置的 Oracle Edge 路由器为止。
使用第三方电信提供商从内部部署 CPE2 预配 Layer-2 连接，直到法兰克福 Oracle FastConnect 位置的 Oracle Edge 路由器为止。
在 OCI 塞尔维亚 FastConnect 位置建立从 CPE1 到 Oracle Edge 路由器的 Layer-3 BGP 对等连接。
在 OCI 法兰克福 FastConnect 位置建立从 CPE2 到 Oracle 边缘路由器的 Layer-3 BGP 对等连接。
在自己的网络内提供 Layer-3 网络连接，以允许来自塞尔维亚 OCI 领域的流量到达法兰克福地区，反之亦然。

插图 oci-serbia-realm-arch.png 的说明

oci-serbia-realm-arch-oracle.zip

此体系结构支持以下组件：

FastConnect
Oracle Cloud Infrastructure FastConnect 提供了在您的数据中心与 Oracle Cloud Infrastructure 之间创建专用私有连接的简便方式。FastConnect 与基于 Internet 的连接相比，可提供更高的带宽选项和更可靠的网络体验。
虚拟云网络 (VCN) 和子网
VCN 是您在 Oracle Cloud Infrastructure 区域中设置的可定制软件定义网络。与传统数据中心网络一样，VCN 允许您完全控制您的网络环境。一个 VCN 可以具有多个不重叠的 CIDR 块，您可以在创建 VCN 后对其进行更改。您可以将 VCN 细分为多个子网，这些子网可以限定到区域或可用性域。每个子网包含一系列不与 VCN 中的其他子网重叠的连续地址。创建后可以更改子网的大小。子网可以是公共子网，也可以是专用子网。
安全列表
对于每个子网，您可以创建安全规则来指定必须允许进出子网的流量源、目标和类型。
路由表
虚拟路由表包含将流量从子网路由到 VCN 外部的目标（通常通过网关）的规则。
动态路由网关 (DRG)
DRG 是虚拟路由器，用于为同一区域中的 VCN 之间、VCN 与区域外的网络（例如另一个 Oracle Cloud Infrastructure 区域中的 VCN、内部部署网络或其他云提供商中的网络）的专用网络流量提供路径。

考虑事项

实施此解决方案时，请考虑以下设计优秀实践。

避免单点故障 - 建议您使用不同的 CPE 连接（用于连接到塞尔维亚的路由器，以及用于连接到法兰克福的单独路由器）。这样可以减少由于单点故障而中断的可能性。
使用 VPN 作为 FastConnect 的备份 - Oracle 建议使用站点到站点 VPN 作为 FastConnect 连接的备份。确保将站点到站点 VPN IPSec 隧道配置为使用具有基于路由的 VPN 的 BGP 路由。在您现有的内部部署网络中，通过站点到站点 VPN 学习的路由来处理路由，使其更喜欢通过 FastConnect 学习的路由。例如，使用 AS_Path Prepend 可以影响来自 Oracle 的出站流量，并使用本地首选项来影响来自网络的出站流量。如果使用 VPN 备份，请查看使用 AS_PATH 偏好从 Oracle 路由到内部部署网络中显示的表中的 Oracle BGP 路由行为。
影响从 Oracle Cloud 到内部部署 (AS_PATH) 的流量 - 如果您希望从 Oracle Cloud 的流量优先于另一路径，因为它返回到内部部署位置，则可以利用 BGP AS_PATH 属性，让您更喜欢从 Oracle Cloud 到内部部署网络的路由。
影响从内部部署到 Oracle Cloud （本地首选项）的流量 - 如果希望从内部部署位置的流量优先于另一路径（与 Oracle Cloud 相比），您可以利用 BGP 本地首选项来影响使内部部署网络转向 Oracle Cloud 的出站流量。
