专业化：在 Oracle Cloud Infrastructure 上部署 E-Business Suite
专业化是自行车和相关产品的最大制造商和营销商之一，正在寻找从现有内部部署解决方案到云的全面平台级迁移。
专用软件应用程序、组件和服务的内部部署适用于其 Oracle E-Business Suite 解决方案。该解决方案使客户能够从 Web 订购产品，支持销售点交易，并使专门化产品能够将产品发运给客户。
这些复杂的解决方案有严格的安全要求，需要强大的基础设施。此外，业务的季节性会给扩展基础设施和数据处理带来挑战。
专业人员在本地部署方面遇到以下主要挑战：
- 未设置灾难恢复，主要依赖于解决方案的本地高可用性
- 维护本地基础设施和硬件所需的持续成本和努力
- 水平和垂直扩展解决方案所需的时间量
- 部署新应用程序所需的时间量
Oracle Cloud Infrastructure 通过以下方式解决这些关键挑战：
- 提供具有完整应用和数据库备份功能的多区域灾难恢复解决方案
- 通过动态扩展按需创建基础设施资源，以满足日益增加的通信需求
- 使用 Oracle Exadata Database Service 和虚拟机 (VM) 数据库服务提供高可用性的真正应用集群数据库
- 使用公共和专用子网划分和细分应用
- 使用公共和专用负载平衡器增强负载平衡功能
- 通过使用身份和访问管理 (Identity and Access Management，IAM) 服务以及每个子网的定制安全策略来改进安全状况
- 使用 Oracle Exadata Database Service 将事务处理和批处理性能提高八倍
体系结构
专用使用了三个虚拟云网络 (virtual cloud network, VCN)，在一个带 NAT 和本地对等网关的中心区域体系结构中具有多个子网。组件（应用程序、数据库、工具和 Web 界面）部署在多个子网（公共和专用）中。这些子网还帮助使用自己的定制安全策略部署应用程序。
应用程序执行以下功能：
- 与外部客户的外部界面，使用 Oracle WebLogic Server 部署全局 Web 服务
- 与第三方供应商应用程序的内部接口，用于分配、打印和处理 Oracle E-Business Suite 事务处理等任务
- 与不同销售点 (POS) 和付款系统的接口
- B2B 门户 (9ias) 在全球范围内与传统系统、零售商和业务合作伙伴进行交互
为了实现可靠和快速的连接，专用化使用 Oracle Cloud Infrastructure FastConnect。此服务不仅有助于快速传输超过 8 TB 的数据，而且还使专业人员能够与其他云提供商进行连接。
多区域部署通过复制和同步应用程序、二进制和数据库（使用 Oracle Data Guard）来提供灾难恢复。在 Oracle Cloud Infrastructure 中动态扩展还可以在主站点发生灾难事件时进行扩展。
专业人员从概念证明到在短时间内全面部署。作为这种复杂的迁移的一部分，专业化系统首先将其 Agile 数据库迁移到生产，然后在第二阶段迁移到其他数据库和应用程序组件。迁移到 Oracle Cloud Infrastructure 不仅满足其现有需求，还提供了支持未来增长的灵活性。
专项化正在探索 Oracle Integration 服务，该服务提供预构建的集成点，可用于集成旧应用程序。

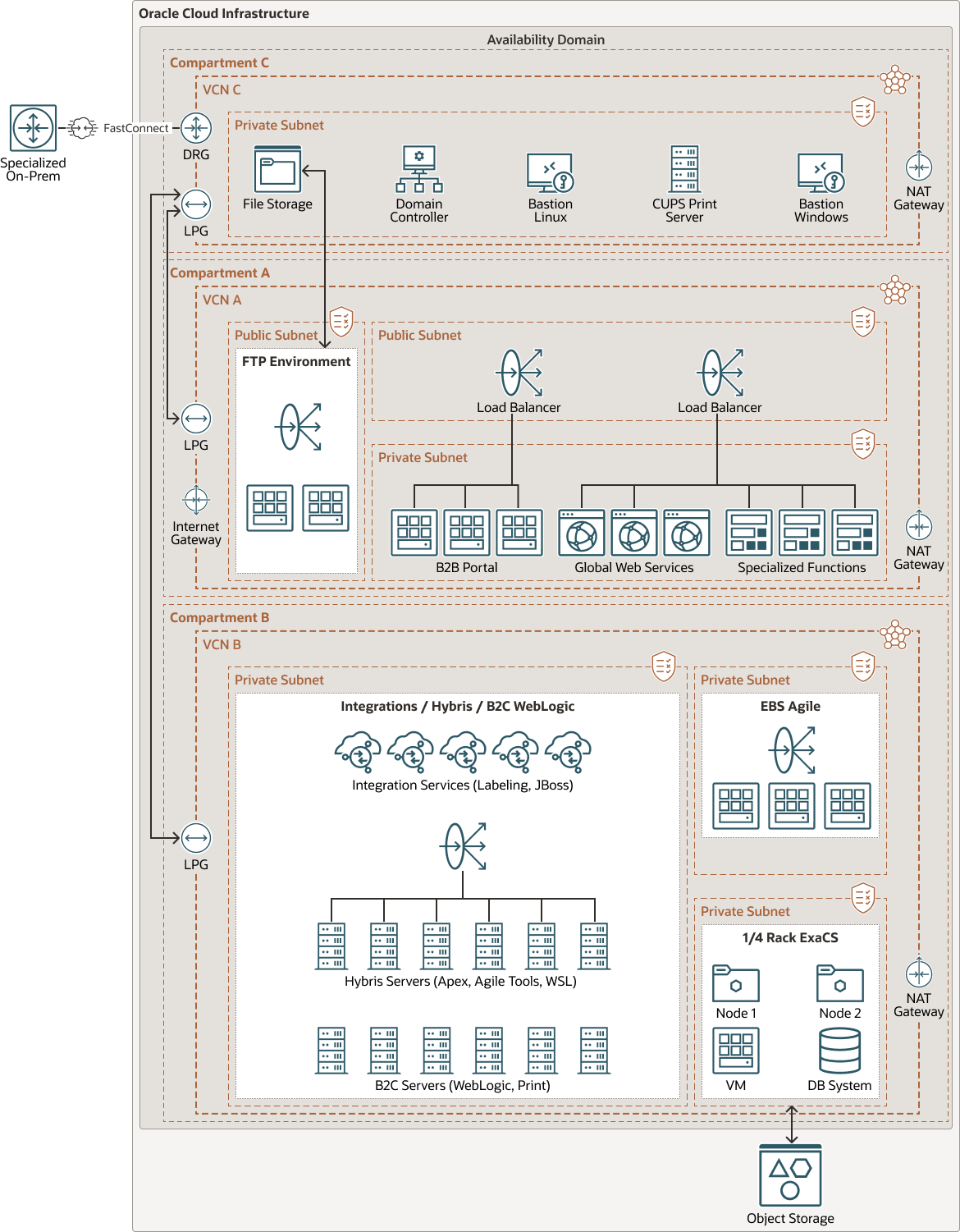

下图说明了在单个区域中专门部署的体系结构。
下图说明了在多个区域中专门部署的体系结构。
- 区域
Oracle Cloud Infrastructure 区域是一个本地化地理区域，包含一个或多个数据中心，称为可用性域。区域独立于其他区域，其距离很大（跨越国家或甚至大陆）。
此体系结构中的所有资源都部署在单个区域中。
- 可用性域
可用性域是区域内的独立独立数据中心。每个可用性域中的物理资源都与其他可用性域中的资源隔离，从而提供故障容差。可用性域不共享基础结构，例如电源、冷却或内部可用性域网络。因此，一个可用性域中的故障不可能影响区域中的其他可用性域。
- 区间
区间是 Oracle Cloud Infrastructure 租户内的跨区域逻辑分区。使用区间在 Oracle Cloud 中组织资源、控制对资源的访问权限以及设置使用定额。要控制对给定区间中资源的访问权限，请定义策略，以指定谁可以访问资源以及他们可以执行的操作。
- VCN 和子网
VCN 是在 Oracle Cloud Infrastructure 区域中设置的可自定义、软件定义的网络。与传统的数据中心网络一样，VCN 为您提供了对网络环境的完全控制。VCN 可以有多个非重叠 CIDR 块，您可以在创建 VCN 后更改这些块。您可以将 VCN 细分为子网，子网可以被限定为区域或可用性域。每个子网包含一系列与 VCN 中的其他子网不重叠的地址。您可以在创建后更改子网的大小。子网可以是公共的或专用的。
此体系结构使用单个 VCN，其中包含用于负载平衡器、Web 服务器、应用程序服务器和数据库的独立子网。
- 动态路由网关 (DRG)
DRG 是一个虚拟路由器，用于为同一区域中的 VCN 之间、VCN 与区域外的网络（例如另一个 Oracle Cloud Infrastructure 区域中的 VCN、内部部署网络或其他云提供商中的网络）之间的专用网络流量提供路径。
- 本地对等网关 (LPG)
LPG 允许您将一个 VCN 与同一区域中的另一个 VCN 对等。对等是指 VCN 使用专用 IP 地址进行通信，而不是流量通过 Internet 或通过内部部署网络进行路由。
- 远程对等连接
远程对等连接允许 VCN 的资源使用专用 IP 地址进行通信，而无需通过互联网或内部部署网络路由通信。远程对等连接可消除需要与其他区域中的其他 VCN 通信的实例对 Internet 网关和公共 IP 地址的需求。
- 网络地址转换 (NAT) 网关
通过 NAT 网关，VCN 中的专用资源可以访问 Internet 上的主机，而不会向传入的 Internet 连接公开这些资源。
- 路由表
虚拟路由表包含用于将流量从子网路由到 VCN 外部的目标的规则，通常是通过网关路由。
- 安全列表
对于每个子网，可以创建安全规则，以指定必须允许进出子网的源、目标和流量类型。
- 负载平衡器
Oracle Cloud Infrastructure Load Balancing 服务提供从单个入口点到后端多个服务器的自动通信分配。
- 计算 VM
Oracle Cloud Infrastructure Compute 服务允许您在云中预配和管理计算主机。您可以启动具有配置的计算实例，以满足您的 CPU、内存、网络带宽和存储资源需求。创建计算实例后，您可以安全地访问实例、重新启动实例、附加和分离卷，然后在不再需要时终止实例。
体系结构包括 Web 服务器和应用服务器的计算 VM。
- Exadata 数据库
借助 Oracle Exadata Database Service ，您可以在云中利用 Exadata 的强大功能。您可以预配灵活的 X8M 系统，以便随着需求的增长向系统添加数据库计算服务器和存储服务器。X8M 系统提供 RoCE（RDMA over Converged Ethernet，基于融合以太网的 RDMA）网络，可实现高带宽和低延迟、持久性内存 (PMEM) 模块和智能 Exadata 软件。您可以使用相当于四分之一机架 X8 系统的配置来预配 X8M 系统，然后在预配后随时添加数据库和存储服务器。
- 数据库系统
Oracle Cloud Infrastructure 在裸金属或虚拟机上提供单节点数据库系统，在虚拟机上提供双节点 RAC 数据库系统。
- Data Guard
Oracle Data Guard 提供了一组全面的服务，用于创建、维护、管理和监视一个或多个备用数据库，从而使生产 Oracle 数据库在没有中断的情况下保持可用。Oracle Data Guard 将这些备用数据库维护为生产数据库的副本。然后，如果生产数据库因计划中断或计划外中断而变得不可用，Oracle Data Guard 可以将任何备用数据库切换到生产角色，从而最大限度地减少与中断关联的停机时间。
- 对象存储
通过对象存储，可以快速访问任意内容类型的大量结构化和非结构化数据，包括数据库备份、分析数据以及图像和视频等丰富内容。您可以安全可靠地存储数据，然后直接从互联网或云平台检索数据。您可以无缝扩展存储，而不会降低性能或服务可靠性。对需要快速、立即和频繁访问的“热”存储使用标准存储。将归档存储用于长期保留的“冷”存储，并且很少或很少访问。
