Oracle Cloud Infrastructure 上的 Hyperion 部署
Oracle 合作伙伴面临着许多现代企业共同面临的挑战:续订当前的数据中心协议或迁移到云。
他们的运营由一系列本地部署 Oracle 应用和技术提供支持。
经过对多个云提供商的全面评估,他们将其本地部署 Oracle Enterprise Performance Management (Hyperion) 负载迁移到 Oracle Cloud 。
- 将 Hyperion 应用程序保留在 Oracle 管理的基础设施上。
- 简化总体部署的成本结构。
合作伙伴正在积极探索将更多工作负载迁移到 Oracle Cloud 的机会,重点关注自治数据库服务。
体系结构
云拓扑既简单又灵活。该架构具有单个虚拟云网络 (VCN),具有两个子网。所有资源都部署在单个可用性域中。
其中一个子网用于所有 Web 和应用程序资源:负载平衡器、Hyperion Foundation 服务器、Essbase 服务器、Hyperion 计划、预测和预算编制模块以及文件服务器。另一个子网专用于数据库。此架构可确保每个层中的资源实现完全的网络隔离,并满足细粒度控制网络流量的要求。

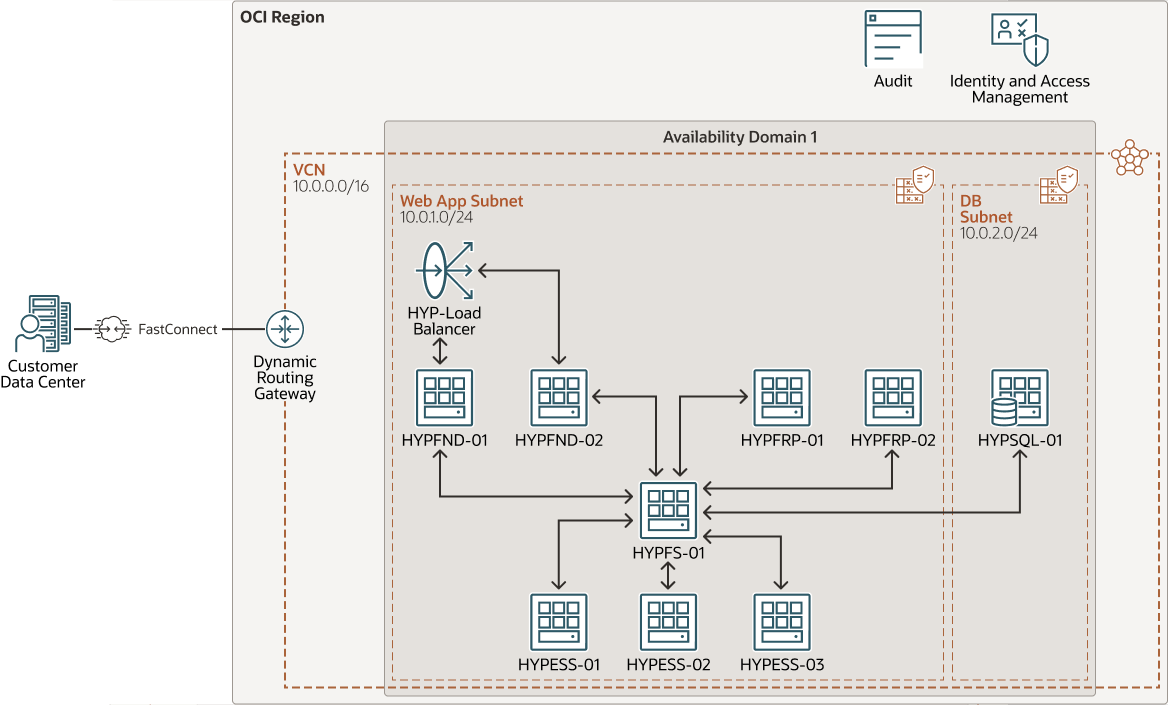

下图展示了体系结构:

插图 bd-ads-hyperion.png 的说明
- 区域
Oracle Cloud Infrastructure 区域是包含一个或多个数据中心(称为可用性域)的本地化地理区域。地区独立于其他地区,远距离可以把它们分开(跨越国家甚至大陆)。
此体系结构中的所有资源都部署在单个区域中。
- 可用性域
可用性域是区域中的独立数据中心。每个可用性域中的物理资源与其他可用性域中的资源隔离,从而提供容错能力。可用性域不共用电源、冷却设施或内部可用性域网络等基础设施。因此,一个可用性域出现故障不会影响区域中的其他可用性域。
此体系结构中的资源部署在单个可用性域中。
- VCN 和子网
VCN 是一个可定制的软件定义网络,您可以在 Oracle Cloud Infrastructure 区域中设置。与传统的数据中心网络一样,VCN 允许您控制您的网络环境。VCN 可以具有多个不重叠的 CIDR 块,您可以在创建 VCN 后更改这些块。您可以将 VCN 划分为子网,子网可以限定为区域或可用性域。每个子网都包含一系列不与 VCN 中的其他子网重叠的连续地址。可以在创建后更改子网的大小。子网可以是公共子网,也可以是专用子网。
此架构使用单个 VCN,对应用层和数据层具有单独的子网。
- 动态路由网关 (DRG)
DRG 是虚拟路由器,用于为同一区域中的 VCN 之间、VCN 与区域外的网络(例如另一个 Oracle Cloud Infrastructure 区域中的 VCN、内部部署网络或另一个云提供商中的网络)之间的专用网络流量提供路径。
为了从内部部署网络快速可靠地连接至 Oracle Cloud ,合作伙伴选择了 Oracle Cloud Infrastructure FastConnect 。资源预配和管理是自动进行的,以实现高效的 DevOps。
- 路由表
虚拟路由表包含用于将流量从子网路由到 VCN 之外目的地的规则,通常是通过网关。
- 安全列表
对于每个子网,可以创建安全规则来指定必须允许进出子网的通信的源、目标和类型。
- 负载平衡器
Oracle Cloud Infrastructure Load Balancing 提供从单个入口点到多个服务器的自动流量分配。
- 计算 VM
借助 Oracle Cloud Infrastructure Compute ,您可以在云中预配和管理计算主机。您可以通过配置启动计算实例,以满足对 CPU、内存、网络带宽和存储的资源要求。创建计算实例后,您可以安全地访问它,重新启动它,连接和分离卷,并在不再需要时终止它。
此体系结构包括适用于以下组件的计算虚拟机 (VM):- 托管 Hyperion Foundation 服务器的一对 VM。
- Hyperion Essbase 的三个 VM。
- 两个 VM 运行 Hyperion 计划、预测和预算模块。
- 运行文件服务器的 VM,用于文件存储。
- 数据库的 VM。
- Microsoft SQL Server
Microsoft SQL Server 是用于构建大规模数据仓库应用程序的第三方 RDBMS。此服务器用于提取、转换和加载 (ETL) 数据以及从 PeopleSoft 和 Essbase 等源加载数据,然后由 ODI 用于将元数据加载到规划应用程序中。它还支持需要数据库存储库(例如 Shared Services、Planning、FR、EAS 和 ODI)的 Hyperion 产品。
