在 OKE 上部署 Longhorn for Kubernetes

簡介

Oracle Cloud Infrastructure Container Engine for Kubernetes (OKE) 是一項完全受管理、可擴展且高可用性的服務，可用來將容器化應用系統部署至雲端。您可以指定應用程式所需的運算資源，OKE 則會在現有 OCI 租用戶的 Oracle Cloud Infrastructure (OCI) 上佈建這些資源。Container Engine for Kubernetes 使用 Kubernetes，這是開放原始碼系統，可自動跨主機叢集部署、擴展和管理容器化應用程式。

OCI Block Volume 服務為您的資料提供持續、持久且高效能的區塊儲存，OKE 可以將區塊磁碟區作為 Kubernetes 環境的永久磁碟使用，並由 OKE 完全管理。如果您想要完全控制永久儲存解決方案，可以將 Longhorn 部署在 OKE 上，然後將其用作儲存類別。您可以完全控制永久磁碟區、調整規模、備份及排程。

目標

• 在 OKE 上部署並使用 Longhorn 作為儲存解決方案。

必要條件

• 存取 Oracle Cloud 租用戶。

• 您租用戶中設定的虛擬雲端網路。

• 為 OKE 設定的所有必要原則。

作業 1：建立 OKE 叢集

1. 登入 OCI 主控台，瀏覽至 Oracle Container Engine for Kubernetes ，然後按一下建立。

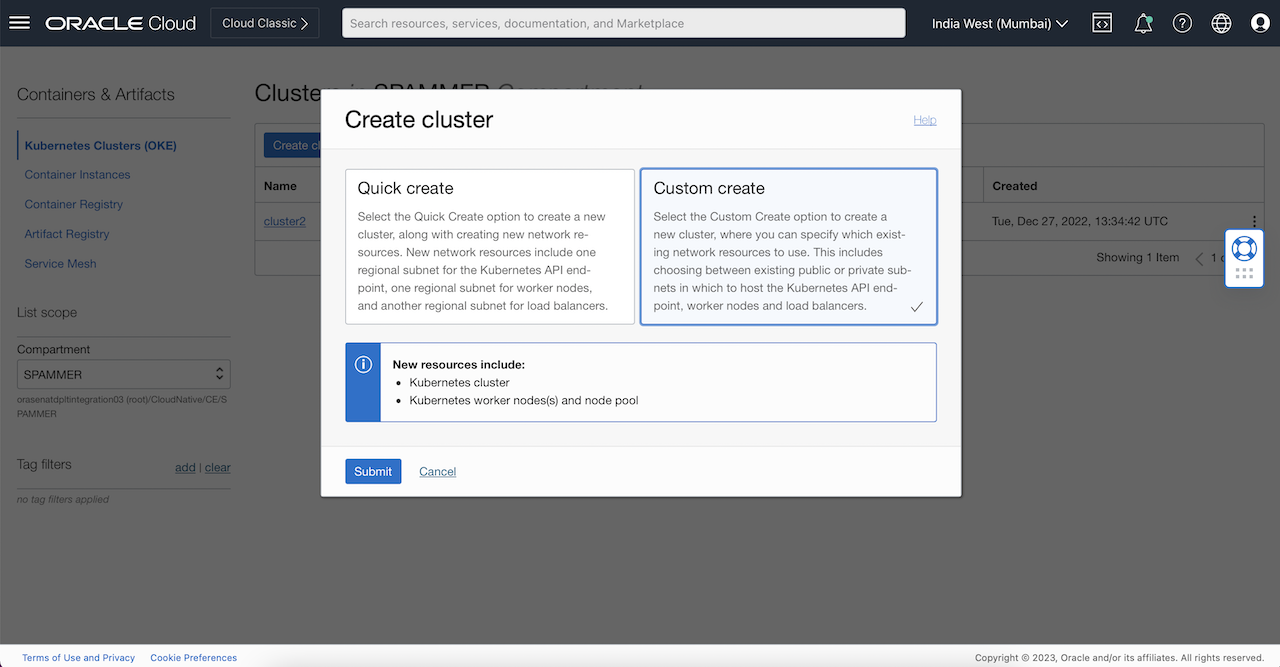

2. 在建立叢集精靈中，按一下自訂建立。



3. 指定叢集名稱，選取您要使用的 Kubernetes 版本，然後按一下精靈底部的下一步。



   注意：您必須先設定 VCN、子網路和路由，才能開始建立叢集

   • 您可以選擇其中一個網路類型。VCN 原生網路可提供更好的效能。如果您選擇 VCN 原生網路，請確定您的子網路有足夠的可用 IP 位址。

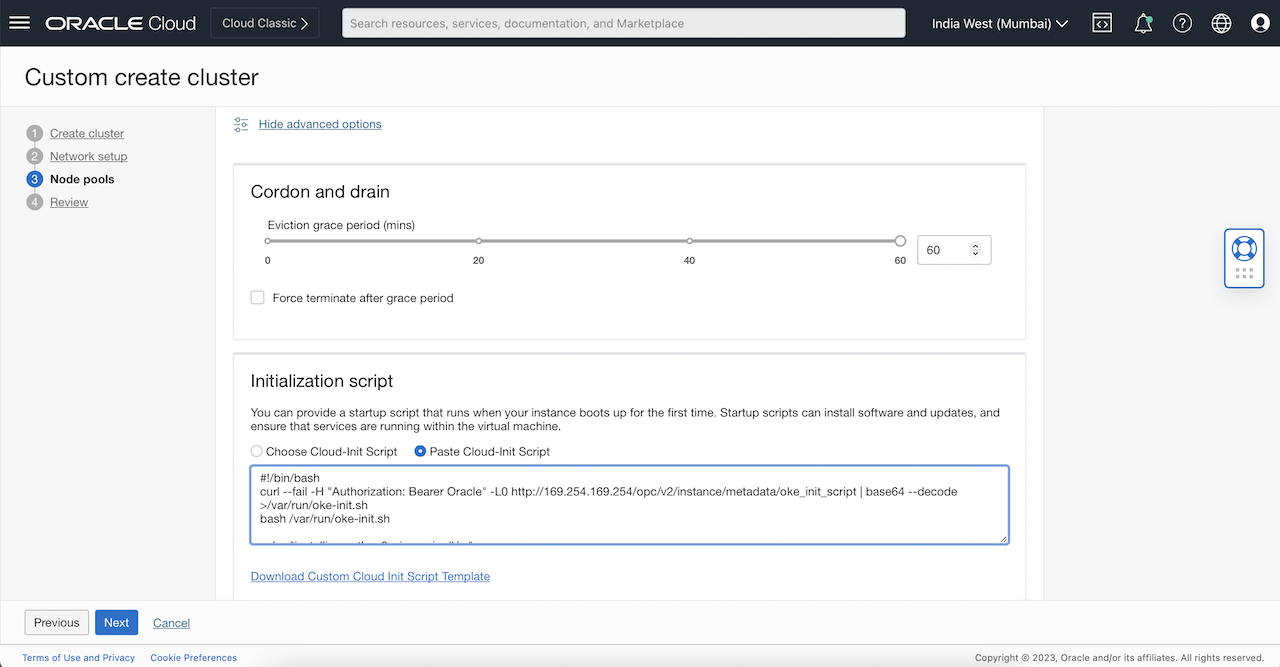

   • 設定節點集區，選擇所需的運算資源。在進階選項中，貼上下列自訂 cloud-init 指令碼。



   • OKE 未提供修改節點樣板的選項，因此若要連附區塊磁碟區，您必須在節點初始化時執行 cloud-init 命令檔。此命令檔將建立指定大小與效能的區塊磁碟區，並在初始化時將其連附至節點。

   • 請務必視需要修改命令檔中的 size_in_gbs (要連附於起始位置的區塊儲存體大小)、vpus_per_gb (區塊儲存體連附項的每 GB vpu) 以及 mode (連附模式、PARA 或 ISCSI) 變數。

   您需要建立動態群組並提供此群組管理區塊儲存的存取權，這可讓我們在命令檔中使用執行處理主體認證。

   cloud-init 程序檔：

   #!/bin/bash
   curl --fail -H "Authorization: Bearer Oracle" -L0 http://169.254.169.254/opc/v2/instance/metadata/oke_init_script | base64 --decode >/var/run/oke-init.sh
   bash /var/run/oke-init.sh

   echo "installing python3-pip , oci sdk\n"
   sudo yum install python3 -y
   sudo yum install python3-pip -y
   pip3 install oci
   pip3 install requests

   cat << EOF > pyscript.py
   #!/usr/bin/python

   import oci
   import requests

   size_in_gbs = 200
   vpus_per_gb = 10
   mode = 'PARA'
   device_path = "/dev/oracleoci/oraclevdb"
   signer = oci.auth.signers.InstancePrincipalsSecurityTokenSigner()
   compute_client = oci.core.ComputeClient({}, signer = signer)
   block_storage_client = oci.core.BlockstorageClient({}, signer = signer)

   def get_current_instance_details():
       r = requests.get(url= 'http://169.254.169.254/opc/v1/instance')
       return r.json()

   def create_volume(block_storage, compartment_id, availability_domain, display_name: str):
       print("--- creating block volume ---")
       result = block_storage.create_volume(
           oci.core.models.CreateVolumeDetails(
               compartment_id=compartment_id,
               availability_domain=availability_domain,
               display_name=display_name,
               size_in_gbs = size_in_gbs,
               vpus_per_gb = vpus_per_gb
           )
       )
       volume = oci.wait_until(
           block_storage,
           block_storage.get_volume(result.data.id),
           'lifecycle_state',
           'AVAILABLE'
       ).data
       print('--- Created Volume ocid: {} ---'.format(result.data.id))

       return volume

   def attach_volume(instance_id, volume_id,device_path):
       volume_attachment_response = ""
       if mode == 'ISCSI':
           print("--- Attaching block volume {} to instance {}---".format(volume_id,instance_id))
           volume_attachment_response = compute_client.attach_volume(
               oci.core.models.AttachIScsiVolumeDetails(
                   display_name='IscsiVolAttachment',
                   instance_id=instance_id,
                   volume_id=volume_id,
                   device= device_path
                   )
               )
       elif mode == 'PARA':
           volume_attachment_response = compute_client.attach_volume(
               oci.core.models.AttachParavirtualizedVolumeDetails(
               display_name='ParavirtualizedVolAttachment',
               instance_id=instance_id,
               volume_id=volume_id,
               device= device_path
           )
       )

       oci.wait_until(
           compute_client,
           compute_client.get_volume_attachment(volume_attachment_response.data.id),
           'lifecycle_state',
           'ATTACHED'
       )
       print("--- Attaching complete block volume {} to instance {}---".format(volume_id,instance_id))
       print(volume_attachment_response.data)

       # Call instance metadata uri to get current instace details
       instanceDetails = get_current_instance_details()
       print(instanceDetails)
       volume = create_volume(block_storage= block_storage_client, compartment_id= instanceDetails['compartmentId'], availability_domain=instanceDetails['availabilityDomain'], display_name= instanceDetails['displayName'])
       attach_volume(instance_id=instanceDetails['id'], volume_id=volume.id, device_path= device_path)

       EOF

       echo "running python script\n"
       chmod 755 pyscript.py
       ./pyscript.py

       echo "creating file system on volume\n"
       sudo /sbin/mkfs.ext4 /dev/oracleoci/oraclevdb
       echo "mounting volume\n"
       sudo mkdir /mnt/volume
       sudo mount /dev/oracleoci/oraclevdb /mnt/volume
       echo "adding entry to fstab\n"
       echo "/dev/oracleoci/oraclevdb /mnt/volume ext4 defaults,_netdev,nofail 0 2" |  sudo tee -a /etc/fstab


4. 複查並按一下建立叢集，然後等待叢集變成可用。

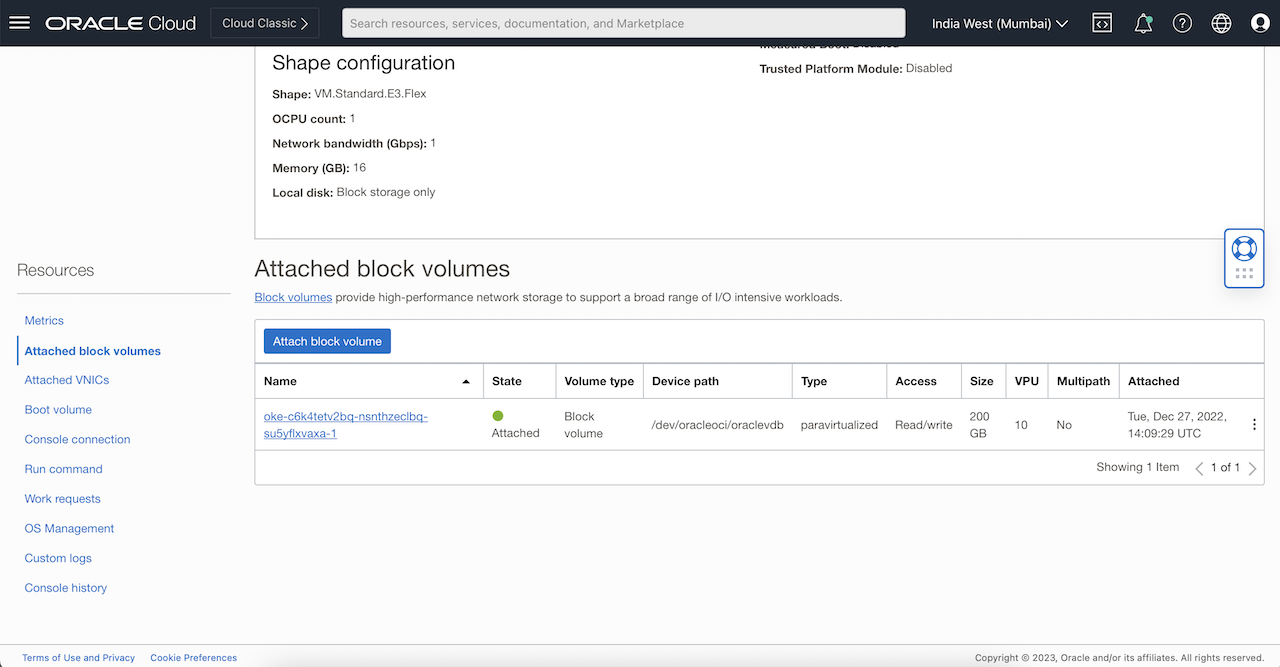

5. 叢集可用之後，請依序前往節點集區和節點。您可以查看節點處於就緒狀態、按一下任何節點、開啟執行處理詳細資訊頁面、前往連附的區塊磁碟區，以及確認已將區塊磁碟區 (大小和 vpu，如 cloud-init 命令檔中所述) 連附至執行處理。



作業 2：設定 Longhorn

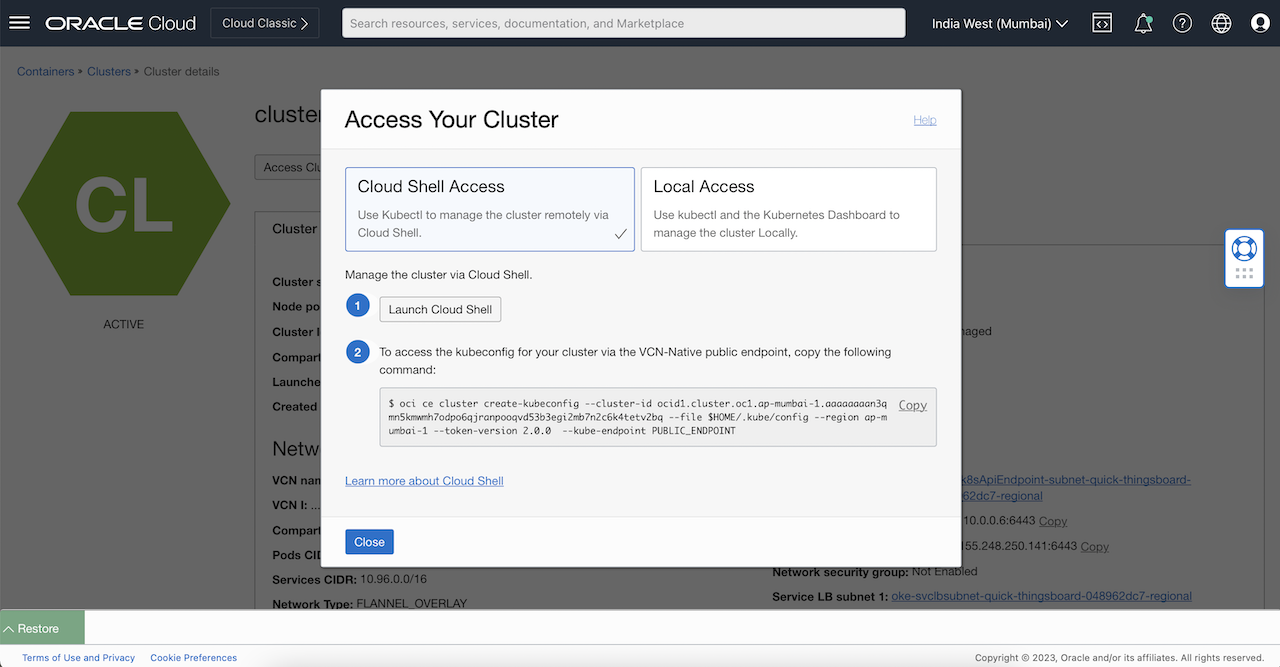

1. 叢集可用之後，您就可以使用 Cloud Shell 存取叢集，按一下存取叢集，然後在 Cloud Shell 中複製並執行命令。



2. 執行 kubectl get node 以取得可排程節點的清單。

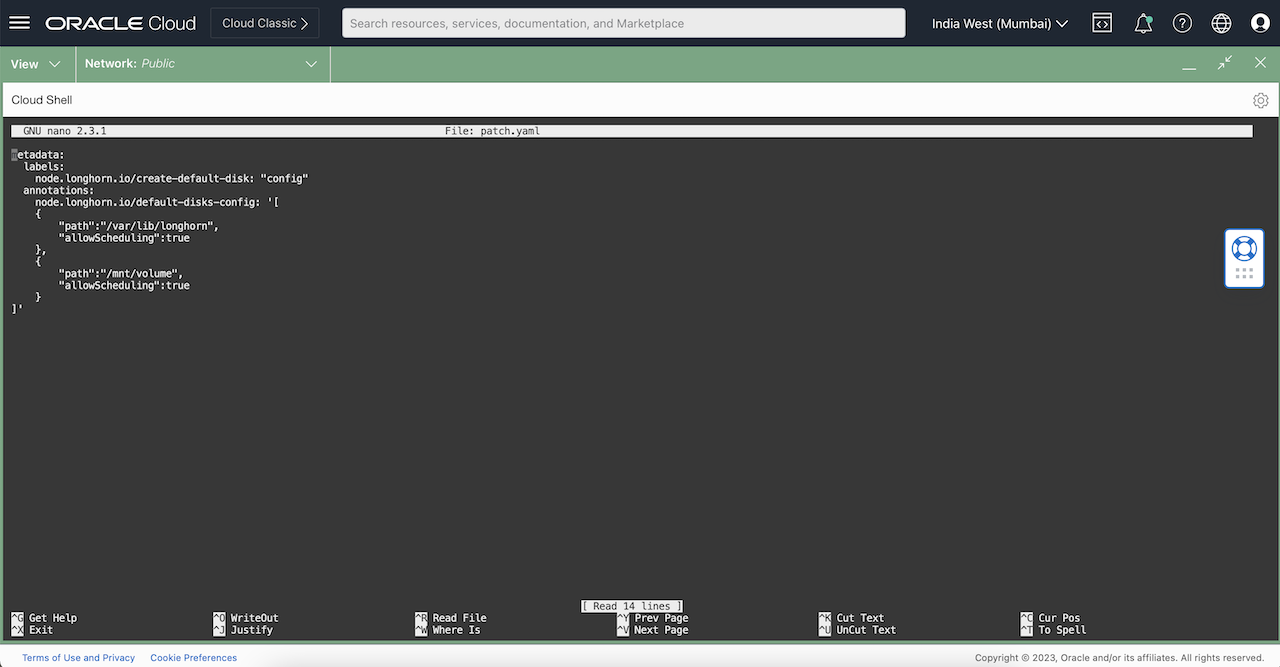

3. 為了讓 Longhorn 能夠辨識連附的磁碟，我們需要新增標籤和註解至龍峰預設磁碟設定中所述的節點。若要這麼做，我們將建立一個 patch.yaml 檔案來修正節點。

   metadata:
   labels:
       node.longhorn.io/create-default-disk: "config"
   annotations:
       node.longhorn.io/default-disks-config: '[
       {
           "path":"/var/lib/longhorn",
           "allowScheduling":true
       },
       {
           "path":"/mnt/volume",
           "allowScheduling":true
       }
   ]'


4. 針對每個節點執行下列命令。

   kubectl patch node <node name> --patch-file patch.yaml



5. 執行描述節點命令以確認已修正節點。

   kubectl describe node <node name>



作業 3：安裝 Longhorn

1. 在此教學課程中，我們使用 Helm 在 OKE 叢集上部署 Longhorn。請依照本文件中提及的指示進行：使用 Helm 安裝。

2. 請執行下列命令來部署 Longhorn。

   helm install longhorn longhorn/longhorn --namespace longhorn-system --create-namespace --version 1.3.2 --set defaultSettings.createDefaultDiskLabeledNodes=true



   注意：部署時，將 defaultSettings.createDefaultDiskLabeledNodes 特性設為 true。這會讓冗長使用先前提供的連附區塊磁碟區組態。

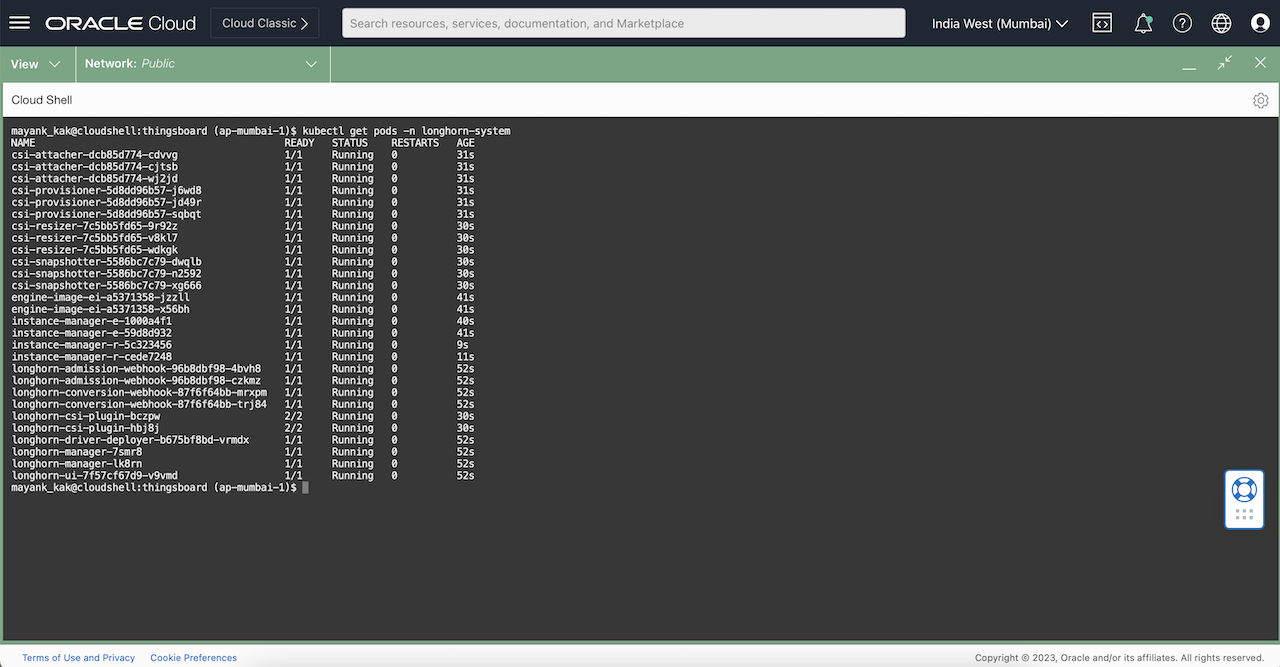

3. 確認 Pod 已建立並在執行中。



4. 若要讓 UI 能夠更進一步檢視 Longhorn 及其管理，請依照本文件所述安裝 Ingress Controller：範例：設定叢集上的 Ingress Controller 。

5. 建立 ingress.yaml 檔案以顯示 Longhorn UI。

   apiVersion: networking.k8s.io/v1
   kind: Ingress
   metadata:
   name: longhorn-ingress
   namespace: longhorn-system
   annotations:
       kubernetes.io/ingress.class: "nginx"
   spec:
   rules:
   - http:
       paths:
           - path: /
           pathType: Prefix
           backend:
               service:
               name: longhorn-frontend
               port:
                   number: 80


6. 執行 kubectl apply -f ingress.yaml 以使用傳入閘道顯示 Longhorn UI。



7. 執行下列命令來取得閘道 URL。

   kubectl get ingress -n longhorn-system.

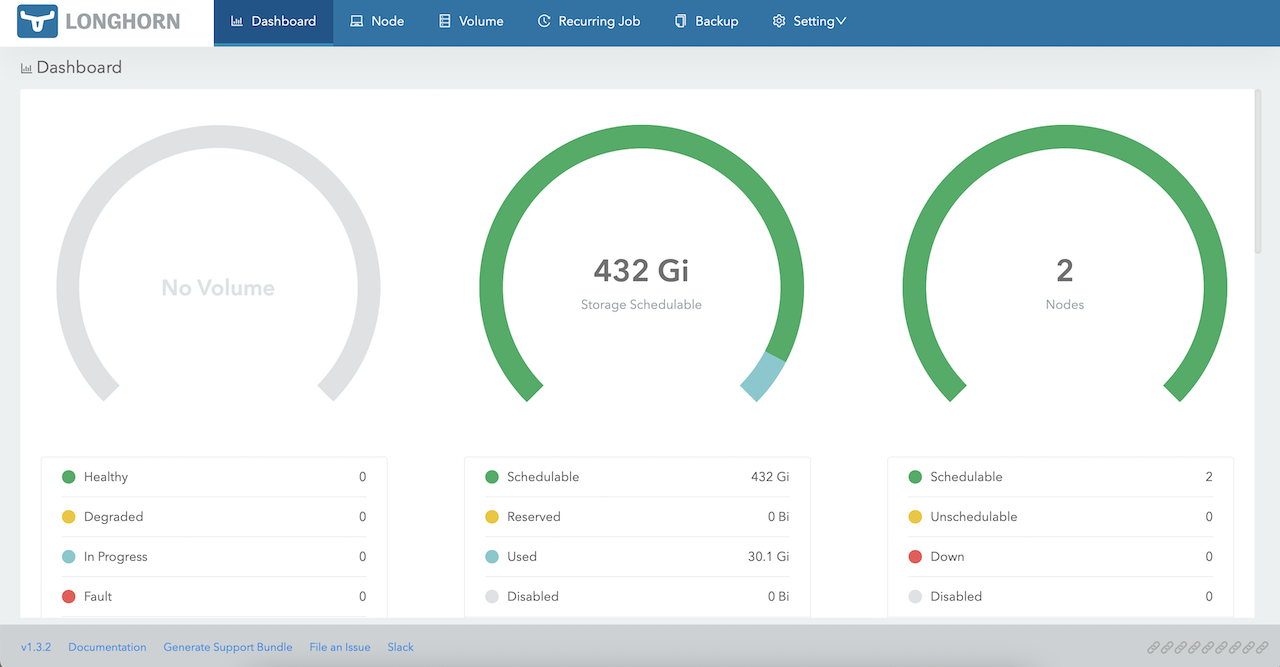

8. 從瀏覽器開啟 IP 位址以存取 Longhorn 主控台並確認其為即時狀態。



   您會看到儲存已可供使用且已可供使用。

任務 4：縮放長角

Longhorn 可讓您完全控制 Kubernetes 部署的儲存解決方案，但擴展 Longhorn 仍是手動流程，有 3 種方法可以擴展 Longhorn 設定。

1. 增加連附區塊磁碟區的大小或效能單位：這是手動處理作業，您必須個別調整每個區塊磁碟區，並且在節點上執行部分命令檔以擴充儲存。如需詳細資訊，請參閱調整磁碟區大小。

2. 連附更多磁碟區：您必須手動建立磁碟區並將其連附至節點。

3. 增加節點以調整叢集：因為我們已經提供 cloud-init 命令檔，所以會建立區塊磁碟區並將其連附至節點。節點準備就緒之後，就必須進行修正 (如 Task 2.3 中所述)，Longhorn 才能辨識連附的儲存體。

注意：您可以修改命令檔，將想要的區塊磁碟區數目附加到單一節點。
