在 Microsoft Azure 和 Oracle Cloud Infrastructure 之間啟用多雲端跨區域互連

簡介

為了建立整合式多雲端體驗，Microsoft 和 Oracle 使用 Microsoft Azure ExpressRoute 和 OCI FastConnect ，提供 Microsoft Azure 和 Oracle Cloud Infrastructure (OCI) 之間的直接互連。Microsoft Azure ExpressRoute 和 OCI FastConnect 相互連線，提供兩個雲端之間的低延遲、高傳輸量和私密直接連線。

您可以使用本逐步指南提供的指示，設定 Microsoft Azure 和 Oracle Cloud Infrastructure 之間的相互連線。設定連結之後，您必須將虛擬網路連線到 ExpressRoute。

本教學課程概要說明如何使用 ExpressRoute 交叉連線和 OCI 區域對等互連來延伸相互連線的跨區域連線。

目標

透過 OCI-Azure Interconnect 網路連線，啟用 Oracle Cloud Infrastructure 與 Microsoft Azure 環境之間的跨區域連線。我們已涵蓋在 Azure 和 OCI 內部署環境，並驗證 OCI/Azure 互連區域之間的網路連線。

必要條件

對象

本教學課程的對象為 Cloud Service 提供者專業人員及多雲端管理員。

架構

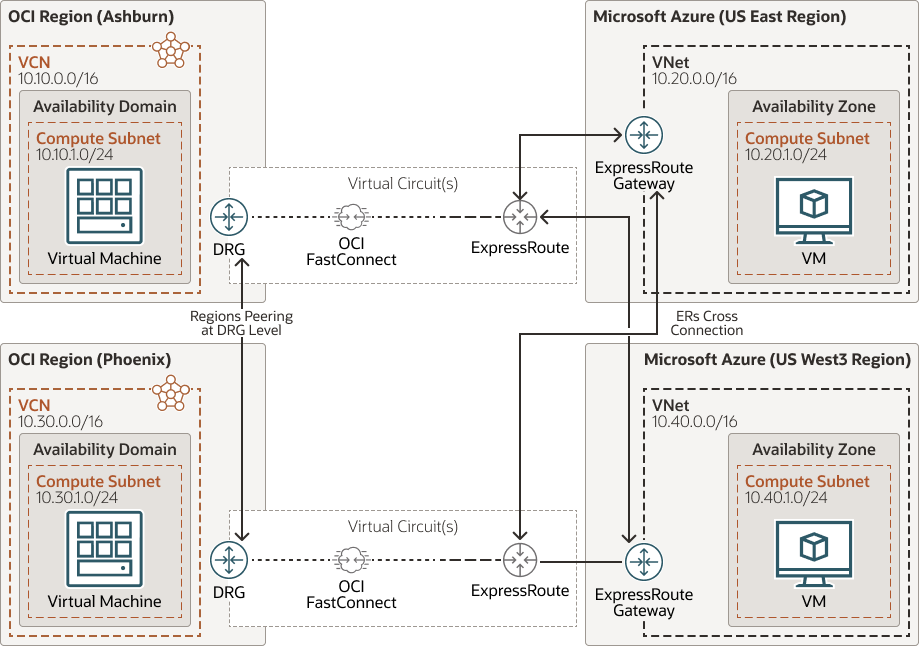

以下是解決方案的範例網路拓樸和高階架構。

OCI Azure Interconnect 跨區域連線架構

如果您想要使用 OCI 區域內的 ExpressRoute 交叉連線和區域對等互連來擴充相互連線的區域連線，便可參考此架構。

作業 1：設定 Azure 上的虛擬網路和子網路

  1. 登入 Azure 入口網站。

  2. 在畫面的左上角，選取建立資源、網路、虛擬網路，或在搜尋方塊中搜尋虛擬網路。

  3. 在建立虛擬網路畫面的基本頁籤中，輸入或選取此資訊。

    專案明細

    • 訂閱：選取您的 Azure 訂閱
    • 資源群組：選取新建，輸入 resource-group-name ，然後選取「確定」，或根據參數選取現有的 resource-group-name 。

    執行處理詳細資訊

    • 名稱：輸入 virtual-network-name 。

    • 區域：選取 region-name 。

  4. 選取 [ IP 位址 ] 標籤或選取頁面結尾的 [ 下一步：IP 位址 ] 按鈕。

  5. 在 [ IP 位址 ] 頁籤中，輸入下列資訊。

    • IPv4 位址空間：輸入 ipv4-address-range ；例如：10.20.0.0/16 代表美國東部地區，10.40.0.0/16 代表美國 West3 區域。

  6. 在子網路名稱下，選取 default 這個字。

  7. 在編輯子網路中，輸入下列資訊。

    • 子網路名稱：輸入 subnet-name 。
    • 子網路位址範圍：輸入 subnet-address-range ；例如：10.20.1.0/24 代表美國東部運算子網路，10.40.1.0/24 代表美國 West3 的運算子網路。

  8. 選取儲存。

  9. 選取複查 + 建立標籤，或選取複查 + 建立按鈕。

  10. 選取建立。

請對互連的區域重複步驟 1-9 ，然後繼續下一個區段以建立閘道子網路和虛擬網路閘道。

作業 2：在 Azure 上建立閘道子網路和虛擬網路閘道

作業 3：透過 Azure 上的連線，將您的 ExpressRoute 迴路連線至虛擬網路閘道

注意：[ 選擇性 ] 您也可以啟用 ExpressRoute 層次的「全域連線」，以支援來自內部部署的連線，或 OCI 區域對等互連之間的後援選項以支援連線。若要深入瞭解全球觸及率，請查看此逐步指南。

作業 4：使用 Azure 上的虛擬網路閘道建立 ExpressRoute 交叉連線

作業 5：在 Azure 上建立虛擬機器

在此區段中，您將建立虛擬機器來驗證從 Azure 到 Oracle Cloud Infrastructure 的連線。

  1. 在 Azure 入口網站螢幕的左上方，選取建立資源、運算、虛擬機器。

  2. 在建立虛擬機器 - 基本中，輸入或選取此資訊。

    設定 值
    專案詳細資料
    訂閱 選取您的訂閱。
    資源群組 選取 your-resource-group 。選取您在先決條件步驟期間建立的資源群組。
    執行處理詳細資訊
    虛擬機器名稱 輸入 vm-name 。
    區域 選取您要部署的 (US) East US 或 Region 。
    時程狀態選項 將預設無基礎架構備援設為必要。
    影像 選取 Ubuntu Server 18.04 LTS - Gen1 。
    大小 選取 Standard_B2s 。
    管理員帳戶
    認證類型 選取密碼。您也可以選擇使用 SSH 認證，然後視需要更新必要的值。
    使用者名稱 輸入使用者名稱。
    密碼 輸入密碼。密碼長度必須至少為 12 個字元，並且符合定義的複雜性需求。
    確認密碼 重新輸入密碼。
    內送連接埠規則
    公用內送連接埠 選取無。

  3. 選取下一步：磁碟。

  4. 在建立虛擬機器 - 磁碟中，保留預設值並選取下一步：網路。

  5. 在建立虛擬機器 - 網路中，選取此資訊：

    設定 值
    虛擬網路 選取 virtual-network 。
    子網路 選取 compute-subnet 。範例：美國東部地區的 10.20.1.0/24。
    公用 IP 維持預設值 (新) my-vm-ip 。
    公用內送連接埠 選取允許選取的連接埠。
    選取內送連接埠 選取 SSH 。

  6. 選取複查並建立 (Review + create) 。您會前往 Azure 驗證組態的複查 + 建立頁面。

  7. 當您看到「驗證」傳遞的訊息時，請選取建立。

請對這兩個區域 VM 重複 Steps 1-7 ，然後繼續前往下一個區段，在 Oracle Cloud Infrastructure 上建立所需的資源。

作業 6：在 Oracle Cloud Infrastructure 上建立資源

在此區段中，您將建立支援相互連線區域內 OCI 主控台驗證的必要資源。在 OCI 主控台中，在每個區域中建立下列資源：

您可以按照下列逐步指南建立 VM 及完成必要的虛擬雲端網路 / 子網路設定。您必須遵循此逐步指南，透過 DRG 在 OCI 區域之間建立區域對等互連。

根據架構建立必要的資源和組態之後，請前往下一個區段驗證互連的區域連線。

作業 7：驗證 OCI/Azure Interconnect 中的流量

在此區段中，您將連線到兩個雲端提供者的 Linux VM，並進行偵測測試以檢查連線。

  1. 使用您的終端機連線至兩個雲端提供者上的 Linux VM。

  2. 從 Azure VM 起始 ICMP RTT 到 OCI VM，反之亦然。

    • 這將確保網路連線。

    • 下表顯示根據共用網路拓樸執行的連線測試，並反映您可以從 OCI Ashburn、OCI Phoenix 到美國東部 (美國 West3) 的連線，反之亦然。

      流量驗證 SRIOV/ 加速網路 ICMP RTT (毫秒)
      OCI 阿什本 VM 至 Azure 美國東部 VM；10.10.0.168 > 10.20.1.4 是 2.2
      OCI 阿什本 VM 至 Azure US West3 VM；10.10.0.168 > 10.40.1.4 是 48.47
      OCI 阿什本 VM 至 OCI PHX VM；10.10.0.168 > 10.30.0.194 是 58.75
      OCI PHX VM 至 Azure 美國東部 VM；10.30.0.194 > 10.20.1.4 是 62.00
      OCI PHX VM 至 Azure US West3 VM；10.30.0.194 > 10.40.1.4 是 2.2
      OCI PHX VM 至 OCI 阿什本 VM；10.30.0.194 > 10.10.0.168 是 49.0
      Azure 美國東部 VM 到 OCI 阿什本 VM；10.20.1.4 > 10.10.0.168 是 2.3
      Azure US East VM 至 OCI PHX VM；10.20.1.4 > 10.30.0.194 是 61.7
      Azure US East VM 至 Azure US West3 VM；10.20.1.4 > 10.40.1.4 是 52.9
      Azure US West3 VM 至 OCI 阿什本 VM；10.40.1.4 > 10.20.1.4 是 59.5
      Azure US West3 VM 到 OCI PHX VM；10.40.1.4 > 10.30.0.194 是 2.2
      Azure US West3 VM 至 Azure US East VM；10.40.1.4 > 10.30.1.4 是 62.0

    • Azure 和 OCI 之間的 ICMP RTT 反映了使用 ExpressRoute 交叉連線和區域對等互連所建立的連線，如同我們的網路拓樸。

    • 注意：上表反映 ICMP RTT 作為參考點，此參考點會因區域和使用案例架構而有所不同。建議您建立 POC。

    • 您可以在 Microsoft Learn：Azure 網路往返延遲統計資料，找到有關區域之間 Azure 延遲的詳細資訊。

    • 如需如何測試虛擬機器延遲的詳細資訊，請參閱 Microsoft Learn：在 Azure 虛擬網路中測試 Azure 虛擬機器網路延遲。

    • 注意：您可以使用停用 ExpressRoute 專用對等互連選項來驗證 DR 容錯移轉，以確保流量：Microsoft Learn：Azure ExpressRoute：使用 Azure 入口網站重設迴路對等互連。

作業 8：清除資源

使用資源完成後，請刪除資源群組及相關資源。

  1. 如果您尚未完成，請刪除互連連結。如需詳細資訊，請參閱逐步指南。

  2. 在入口網站頂端的「搜尋」方塊中輸入 your-resource-group-name ，然後從搜尋結果中選取 your-resource-group-name 。

  3. 選取刪除資源群組。

  4. 輸入 RESOURCE GROUP NAME 的 your-resource-group-name ，然後選取刪除。

  5. 同樣地，刪除 Oracle Cloud Infrastructure 中的資源。
