使用網路虛擬設備保護 Oracle Cloud Infrastructure 與 Microsoft Azure 之間的流量

簡介

為了建立整合式多雲端體驗，Microsoft 和 Oracle 透過 Microsoft Azure ExpressRoute 和 OCI FastConnect ，提供 Microsoft Azure 和 Oracle Cloud Infrastructure (OCI) 之間的直接互連。Microsoft Azure ExpressRoute 和 OCI FastConnect 相互連線，提供兩個雲端之間的低延遲、高傳輸量和私密直接連線。

您可以使用本逐步指南提供的指示，設定 Microsoft Azure 和 Oracle Cloud Infrastructure 之間的相互連線。連結啟用之後，您需要將虛擬網路連線至 ExpressRoute。

本教學課程概述如何使用 VNET Gateway 擴充互連連線，以及部署 Microsoft Azure Firewall 和 OCI Network Firewall 以保護流量。您將要針對您的使用案例，在 Hub 和 Spoke 架構中部署防火牆，且此使用案例應適用於個別 CSP 上所有支援的網路虛擬設備合作夥伴。

您可以按照本文件深入瞭解網路虛擬設備架構建議。

目標

透過 OCI-Microsoft Azure Interconnect 網路連線，使用 Oracle Cloud Infrastructure 與 Microsoft Azure 環境之間的網路防火牆設備保護您的流量。我們已涵蓋在 OCI 的 Microsoft Azure 和 OCI Network Firewall 中部署 Microsoft Azure 防火牆環境。最後一步是驗證 OCI/Microsoft Azure 區域之間的網路連線，並且根據透過 OCI/Microsoft Azure Interconnect 的防火牆路由功能，確保透過防火牆驗證流量。

必要條件

對象

本教學課程的對象是 Cloud Service 提供者專業人員與多雲端管理員。

架構

以下是解決方案的高階架構。

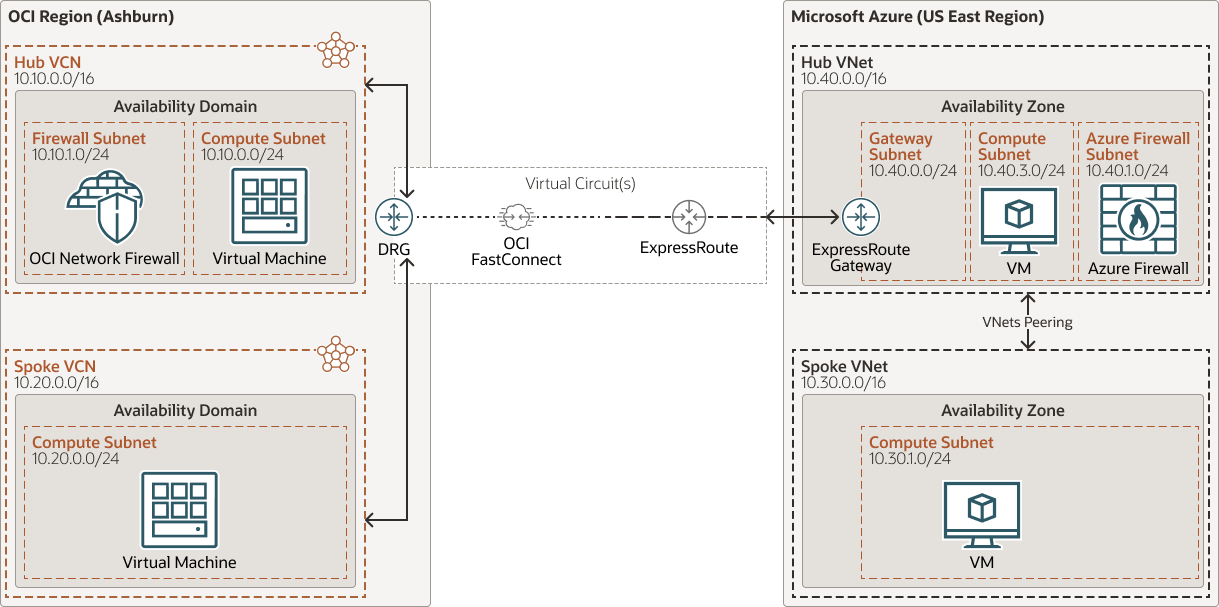

OCI Microsoft Azure 與原生防火牆架構的相互連線

如果您想要設定相互連線的區域，並使用 Hub 與 Spoke 架構中的網路虛擬設備保護流量，請參閱此架構。

作業 1：在 Microsoft Azure 上建立虛擬網路和子網路

  1. 登入 Microsoft Azure 入口網站。

  2. 在畫面的左上角，選取建立資源、網路、虛擬網路，或在搜尋方塊中搜尋虛擬網路。

  3. 在建立虛擬網路的基本頁籤中，輸入或選取此資訊：

    專案明細

    • 訂閱：選取您的 Azure 訂閱。

    • 資源群組：選取新建，輸入 resource-group-name ，然後選取「確定」，或根據參數選取現有的 resource-group-name 。

    執行處理詳細資訊

    • 名稱：輸入 virtual-network-name 。

    • 區域：選取 region-name 。

  4. 選取 [ IP 位址 ] 標籤或選取頁面結尾的 [ 下一步：IP 位址 ] 按鈕。

  5. 在 [ IP 位址 ] 標籤中，輸入下列資訊：

    • IPv4 位址空間：輸入 ipv4-address-range ；範例：Hub VNET：10.40.0.0/16 代表美國東部地區，Spoke VNET：10.30.0.0/16 代表美國東部地區。

  6. 在子網路名稱下，選取 default 這個字。

  7. 在編輯子網路中，輸入下列資訊：

    • 子網路名稱：輸入 subnet-name 。

    • 子網路位址範圍：輸入 subnet-address-range 範例：運算子網路：10.40.3.0/24 for Hub VNET，運算子網路：10.30.1.0/24 for Spoke VNET。

  8. 選取儲存。

  9. 選取複查 + 建立標籤，或選取複查 + 建立按鈕。

  10. 選取建立。

對 Hub 和 Spoke VNets 重複步驟 1-9 ，然後繼續下一個區段建立 Microsoft Azure 防火牆子網路。

作業 2：建立 Microsoft Azure 防火牆子網路

請依照逐步指南，使用下列最低參數建立防火牆子網路。

繼續前往下一個區段以建立閘道子網路和虛擬網路閘道。

作業 3：在 Microsoft Azure 上建立閘道子網路和虛擬網路閘道

您可以按照逐步指南，使用下表中描述的最小參數建立閘道子網路和虛擬網路閘道。

閘道子網路參數

參數 值
閘道子網路名稱 GatwaySubnet 名稱會自動填入。
子網路 - 位址 - 範圍 輸入閘道子網路位址範圍；範例：Hub VNET 中的 10.40.0.0/24

VNET Gateway 參數：

設定 值
專案明細
訂閱 選取您的 Microsoft Azure 訂閱
資源群組 這會在您的 VNET 選擇區自動選擇 。
閘道詳細資訊
名稱 輸入 gateway-name
區域 選取 (美國) 美國東部或您已建立 VNET 的區域
閘道類型 選取 ExpressRoute
SKU 從下拉式清單中選取閘道 SKU
虛擬網路 選取先前在您區域內建立的 VNET。
公用 IP 位址
公用 IP 位址 選取「新建」。
公用 IP 位址名稱 輸入公用 IP 位址的名稱。

在 Microsoft Azure 區域中建立必要資源之後，請繼續下一節部署 Microsoft Azure 防火牆。

作業 4：在 Microsoft Azure 上部署 Hub 虛擬網路中的 Microsoft Azure 防火牆

您可以依照逐步指南，使用下表中描述的最小參數，在您的 Hub VNET 中部署 Microsoft Azure 防火牆。

參數 值
訂閱 選取您的訂閱。
資源群組 選取 your-resource-group 。選取您必須在先決條件步驟期間建立的資源群組。
名稱 輸入 firewall-name
防火牆 SKU 從提供的選項選取防火牆 SKU
防火牆政策 按一下「新增並建立新的防火牆策略」。
選擇 - 虛擬網路 選取先前建立的虛擬網路

公共 -ip-address 選取或建立新的公用 IP

繼續前往下一個區段，將您的 ExpressRoute 迴路連線至虛擬網路閘道。

作業 5：透過 Microsoft Azure 上的連線，將您的 ExpressRoute 迴路連線至虛擬網路閘道

您可以依照逐步指南，使用下表中描述的最小參數建立 ExpressRoute 連線。

參數 值
訂閱 選取您的訂閱。
資源群組 選取 your-resource-group 。選取您必須在先決條件步驟期間建立的資源群組。
連線類型 選取 ExpressRoute
名稱 輸入 connection-name
區域 選取 (美國) 美國東部或您已建立 VNET 閘道的區域。
虛擬網路閘道 選取先前建立的 VNET 閘道。
快程電路 選取在先決條件步驟中建立的 ExpressRoute 迴路。

在 Microsoft Azure 區域中建立必要的連線之後，請繼續下一節，為 VNets 中的子網路建立使用者定義的路由表。

作業 6：在 Microsoft Azure 上建立使用者定義的路由

您可以按照逐步指南，使用下表描述的最小參數，為每個子網路的相關表格建立使用者定義路由。

設定閘道子網路的路由表項目

參數 值
路由名稱 輸入路由名稱
位址前綴目的 輸入「目的地字首」。範例：Hub 運算子網路：10.40.3.0/24，支點運算子網路：10.30.1.0/24
次躍型 選取虛擬設備。
下躍址 輸入下一個躍點位址作為防火牆的專用 IP 範例：10.40.1.4

確定您具有必要項目，並將該路由表關聯至 Hub VNet 的閘道子網路。

設定 Hub VNet 路由表項目中的運算子網路

參數 值
路由名稱 輸入路由名稱
位址前綴目的 輸入目的地前置碼；範例：OCI Hub 運算子網路：10.10.0.0/24，OCI 支點運算子網路：10.20.0.0/24，Microsoft Azure 支點子網路：10.30.1.0/24，Microsoft Azure Hub VNET：10.40.0.0/16
次躍型 選取虛擬設備。
下躍址 輸入下一個躍點位址作為防火牆的專用 IP 範例：10.40.1.4

確定您具有必要項目，並將此路由表與 Hub VNet 的運算子網路建立關聯。

在 Spoke VNet 路由表項目中設定運算子網路

參數 值
路由名稱 輸入路由名稱
位址前綴目的 輸入目的地前置碼；範例：OCI Hub 運算子網路：10.10.0.0/24，OCI 軸輻運算子網路：10.20.0.0/24，Microsoft Azure Hub 運算子網路：10.40.3.0/24
次躍型 選取虛擬設備。
下躍址 輸入下一個躍點位址作為防火牆的專用 IP 範例：10.40.1.4

確定您有必要的項目，並且將此路由表與 Spoke VNet 的運算子網路關聯。

建立必要的路由之後，請前往下一個區段建立虛擬機器，驗證 Microsoft Azure 和 OCI 之間的流量。

作業 7：在 Microsoft Azure 上建立使用者定義的路由

在此區段中，您將建立虛擬機器來驗證從 Microsoft Azure 到 Oracle Cloud Infrastructure 的連線。

  1. 在 Microsoft Azure 入口網站的畫面左上方，選取建立資源、運算、虛擬機器。

  2. 在建立虛擬機器 - 基本中，輸入或選取此資訊。

    設定 值
    專案詳細資料
    訂閱 選取您的訂閱。
    資源群組 選取 your-resource-group 。選取您必須在先決條件步驟期間建立的資源群組。
    執行處理詳細資訊
    虛擬機器名稱 輸入 vm-name 。
    區域 選取您要部署的 (US) East US 或 Region 。
    時程狀態選項 將預設不需要基礎架構備援保留。
    影像 選取 Ubuntu Server 18.04 LTS - Gen1 。
    大小 選取 Standard_B2s 。
    管理員帳戶
    認證類型 選取密碼。您也可以選擇使用 SSH 認證，然後視需要更新必要的值。
    使用者名稱 輸入您選擇的使用者名稱。
    密碼 輸入您選擇的密碼。密碼長度必須至少為 12 個字元，並且符合定義的複雜性需求。
    確認密碼 重新輸入密碼。
    內送連接埠規則
    公用內送連接埠 選取無。

  3. 選取下一步：磁碟。

  4. 在建立虛擬機器 - 磁碟中，保留預設值並選取下一步：網路。

  5. 在建立虛擬機器 - 網路中，選取此資訊。

    設定 值
    虛擬網路 選取 virtual-network 。
    子網路 選取 compute-subnet ，例如：Hub VNet 中的 10.40.3.0/24、Spoke VNet 中的 10.30.1/24
    公用 IP 維持預設值 (新) my-vm-ip 。
    公用內送連接埠 選取允許選取的連接埠。
    選取內送連接埠 選取 SSH 。

  6. 選取複查並建立 (Review + create) 。您會前往 Microsoft Azure 驗證組態的複查 + 建立頁面。

  7. 當您看到「驗證」傳遞的訊息時，請選取建立。

為 Spoke 和 Hub VNet VM 重複步驟 1-7 ，然後繼續下一個區段在 Oracle Cloud Infrastructure 上建立所需的資源。

作業 8：在 Oracle Cloud Infrastructure 上建立資源

在此區段中，您將建立支援相互連線區域內 OCI 主控台驗證的必要資源。在 OCI 主控台中，在每個區域中建立下列資源。

作業 9：驗證 OCI/Microsoft Azure Interconnect 中的流量

在此區段中，您將連線到兩個雲端提供者的 Linux VM，並進行偵測測試以檢查連線。

  1. 使用您的終端機連線至兩個雲端提供者上的 Linux VM。

  2. 從 Microsoft Azure VM 起始 ICMP RTT 至 OCI VM，反之亦然。

Microsoft Azure 和 OCI 之間的 ICMP RTT 反映了 OCI 和 Microsoft Azure 區域之間建立的連線，使用相互連線和流量通過原生防火牆服務的網路拓樸。

注意：上表反映 ICMP RTT 為參考點，此參考點可能因區域和使用案例架構而異。建議您建立 POC。

您可以在下列位置找到有關 Microsoft Azure 區域延遲的詳細資訊：Microsoft Learn：Microsoft Azure 網路往返延遲統計資料

如需如何測試虛擬機器延遲的詳細資訊，請參閱：Microsoft Learn：在 Microsoft Azure 虛擬網路中測試 Microsoft Azure 虛擬機器網路延遲

工作 10：清除資源

當您使用資源完成時，請刪除資源群組與相關聯的資源。

  1. 如果您尚未完成，請刪除互連連結。如需詳細資訊，請參閱逐步指南。

  2. 在入口網站頂端的「搜尋」方塊中輸入 your-resource-group-name ，然後從搜尋結果中選取 your-resource-group-name 。

  3. 選取刪除資源群組。

  4. 輸入 RESOURCE GROUP NAME 的 your-resource-group-name ，然後選取刪除。

  5. 同樣地，刪除部署在 Oracle Cloud Infrastructure 中的資源。
