設定 CD3 Toolkit 與 CLI 以建立及匯出 Oracle Cloud Infrastructure 資源

簡介

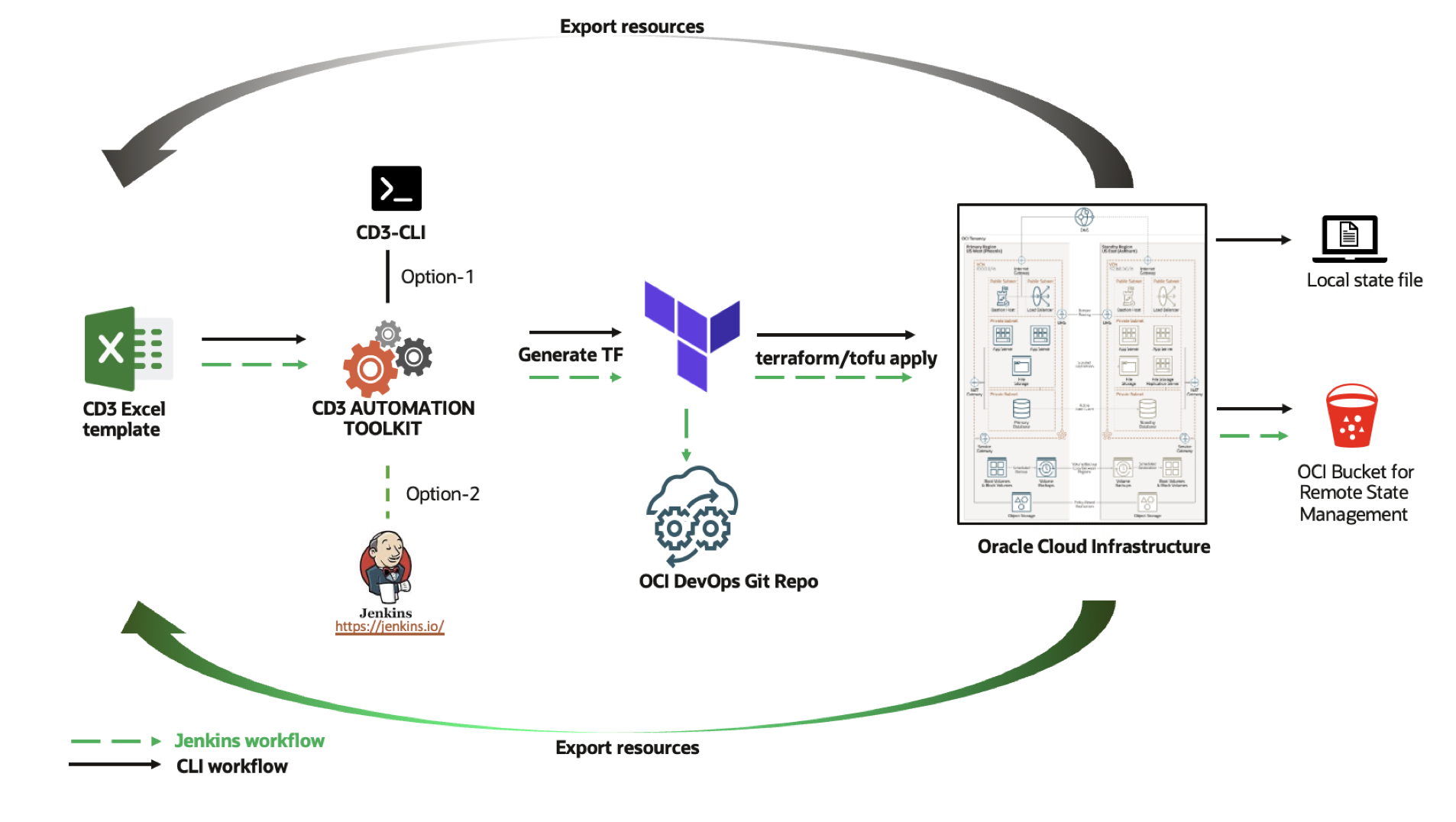

雲端部署設計交付項目 (CD3) 自動化工具套件可讓您輕鬆將 Excel 範本轉換為功能完整的 Terraform 模組，輕鬆建置、匯出及管理 Oracle Cloud Infrastructure (OCI) 資源。

此工具程式也支援使用 OCI DevOps Git 服務和 Jenkins 管線的無縫資源管理。

目標

• 只要按一下即可啟動 CD3 容器資源管理程式堆疊，並使用 CD3 CLI 建立 OCI Networking 和 OCI Compute 資源。

• 使用 CD3 CLI 匯出 OCI Networking 和 OCI Compute 資源。

必要條件

• Oracle Cloud Infrastructure Identity and Access Management (OCI IAM) 原則，可讓使用者或執行處理主體管理使用工具組建立或匯出所需的服務。

• 部署堆疊的使用者應該可以存取啟動 OCI 資源管理程式堆疊、OCI Compute 執行處理和 OCI 網路資源。

作業 1：設定工具套件容器

1. 按一下部署至 Oracle Cloud 以啟動建立 CD3 workVM 的 OCI 資源管理程式堆疊。



2. 接受條款與條件。輸入 Network 、 Compartment 、 Virtual Machine (VM) Name 、 Shape 以及 workVM 的其他詳細資訊。

   注意：若要維護安全的環境，請提供特定來源 CIDR 範圍以存取 VM。請勿使用 0.0.0.0/0。

3. 核取執行套用段落，然後按一下建立。

4. 套用工作成功之後，按一下工作並向下捲動至日誌結尾。

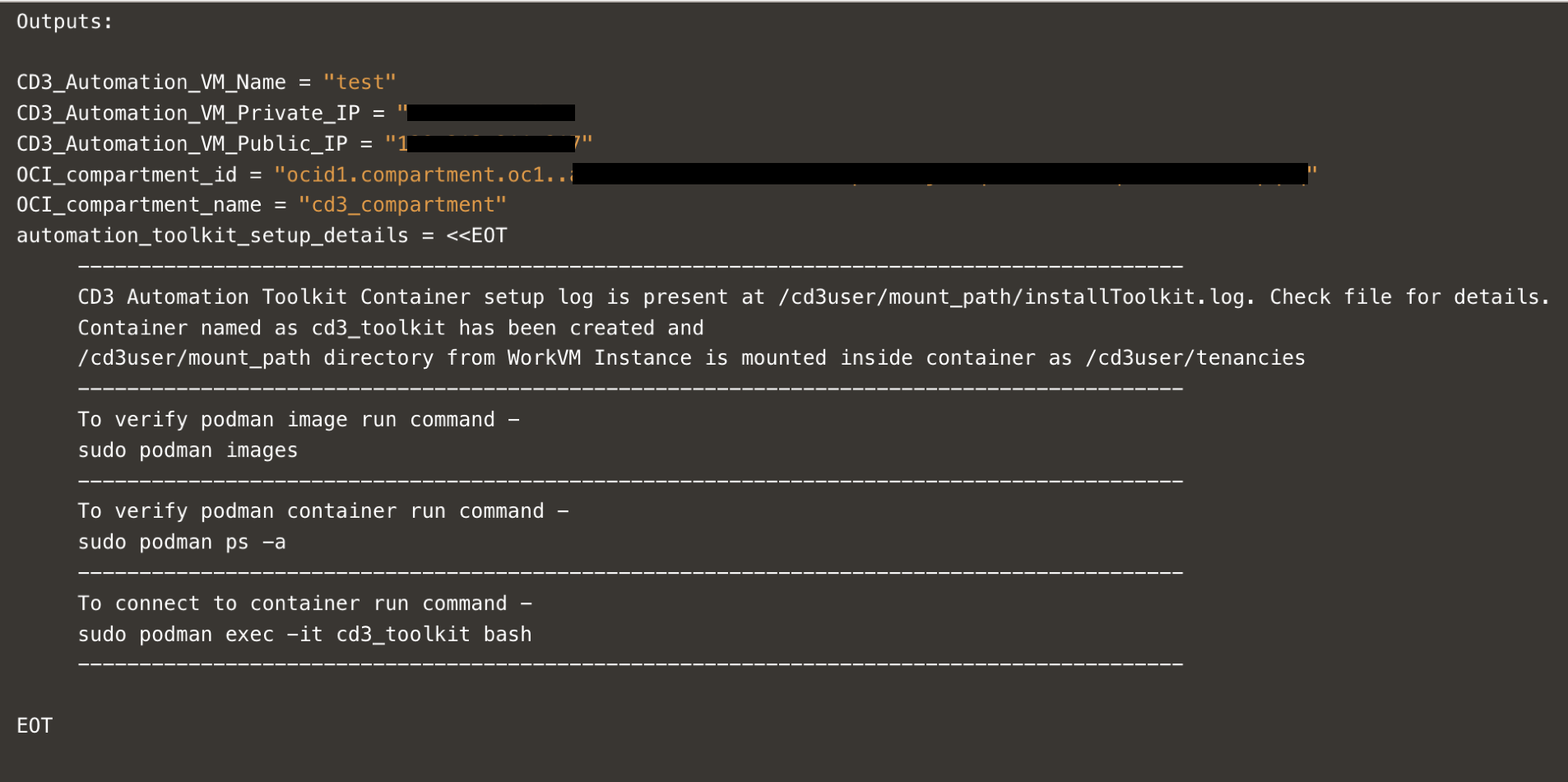

   尋找所建立 VM 的詳細資訊，以及登入工具程式容器所要執行的命令。下列影像顯示範例輸出。



   登入容器之後，請依照工作 2 並連線至 OCI 租用戶以執行 OCI API。

作業 2：將容器連線至 OCI 租用戶

1. 在容器中，瀏覽至 cd /cd3user/oci_tools/cd3_automation_toolkit/user-scripts/ 並開啟 tenancyconfig.properties 檔案。

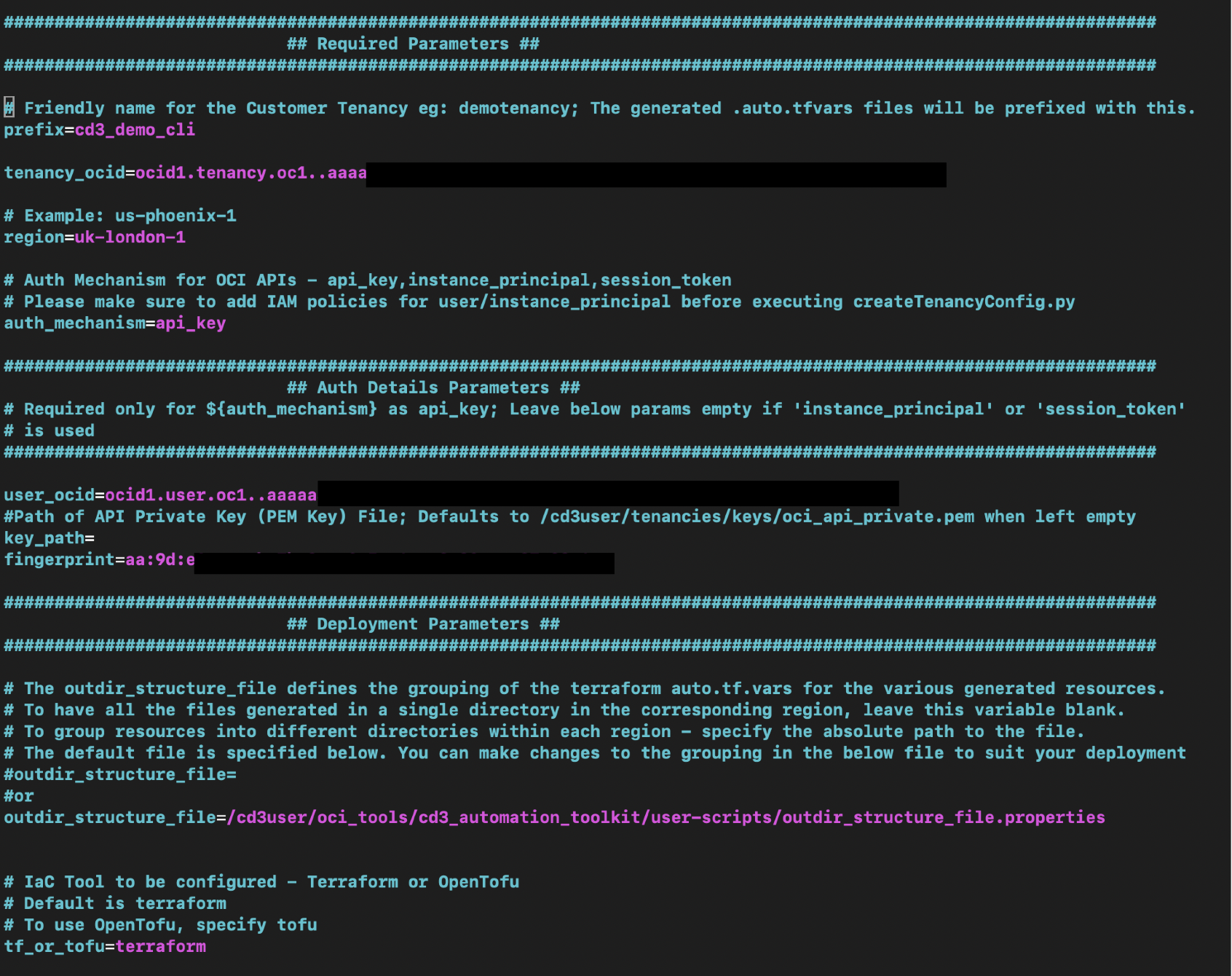

2. 在必要參數和認證詳細資訊參數段落中新增必要的組態值。

   注意：在本教學課程中，我們將使用 API 金鑰認證。將 auth_mechanism 保留為其預設值。

3. 前往 OCI 主控台的使用者設定值下，將公開金鑰上傳至 APIkeys 。將私密金鑰放在容器內。複製必要的組態值，並貼到 tenancyconfig.properties 檔案中對應的參數底下。

4. 保留 outdir_structure_file 參數的預設值。這會將每個服務在其服務特定資料夾下產生的 auto.tfvars 檔案分組。

5. 對於 IaC 工具，可選取 terraform 或 tofu 。預設值為 terraform。若要使用 OpenTofu，請指定 tofu 。



   注意：請保留 DevOps 的進階參數段落，因為 Jenkins 設定不在本教學課程的範圍內。若要使用 Jenkins 執行工具程式，請參閱使用 Jenkins 設定 CD3 以建立及匯出 Oracle Cloud Infrastructure 資源。

6. 儲存檔案並執行 createTenancyConfig.py 以初始化環境，然後開始使用 CD3。

   python createTenancyConfig.py tenancyconfig.properties

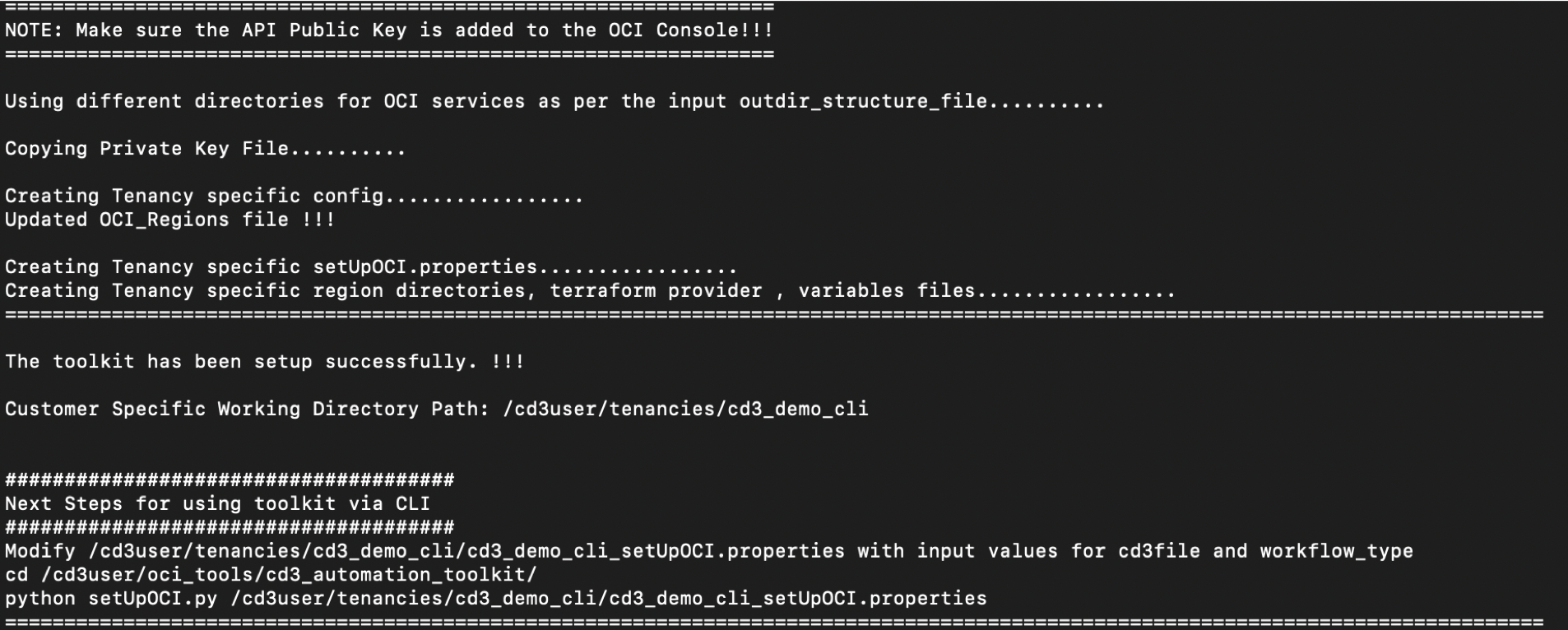

7. 驗證輸出。



   接著，若要在 OCI 中建立資源，請依照任務 3 和匯出資源，然後依照任務 4 進行操作。

作業 3：建立資源

工作 3.1：準備 Excel 和變數檔案

1. 從此處下載預先填入的 Excel 範本： cd3quickstart.xlsx 。根據您的環境修改工作表中的區域和區間值，然後切換回容器。

2. 使用下方 scp 命令，在 /cd3user/tenancies/cd3_demo_cli/ 的容器內新增 Excel 檔案。

   注意：CD3 容器中的租用戶資料夾會對應至運算 VM 中的 /cd3user/mount_path 資料夾。使用 cd3user 登入以避免權限問題。

   scp -i ~/.ssh/id_rsa /Users/xyz/cd3quickstart.xlsx cd3user@<workvm_ip>:/cd3user/mount_path/cd3_demo_cli/cd3quickstart.xlsx

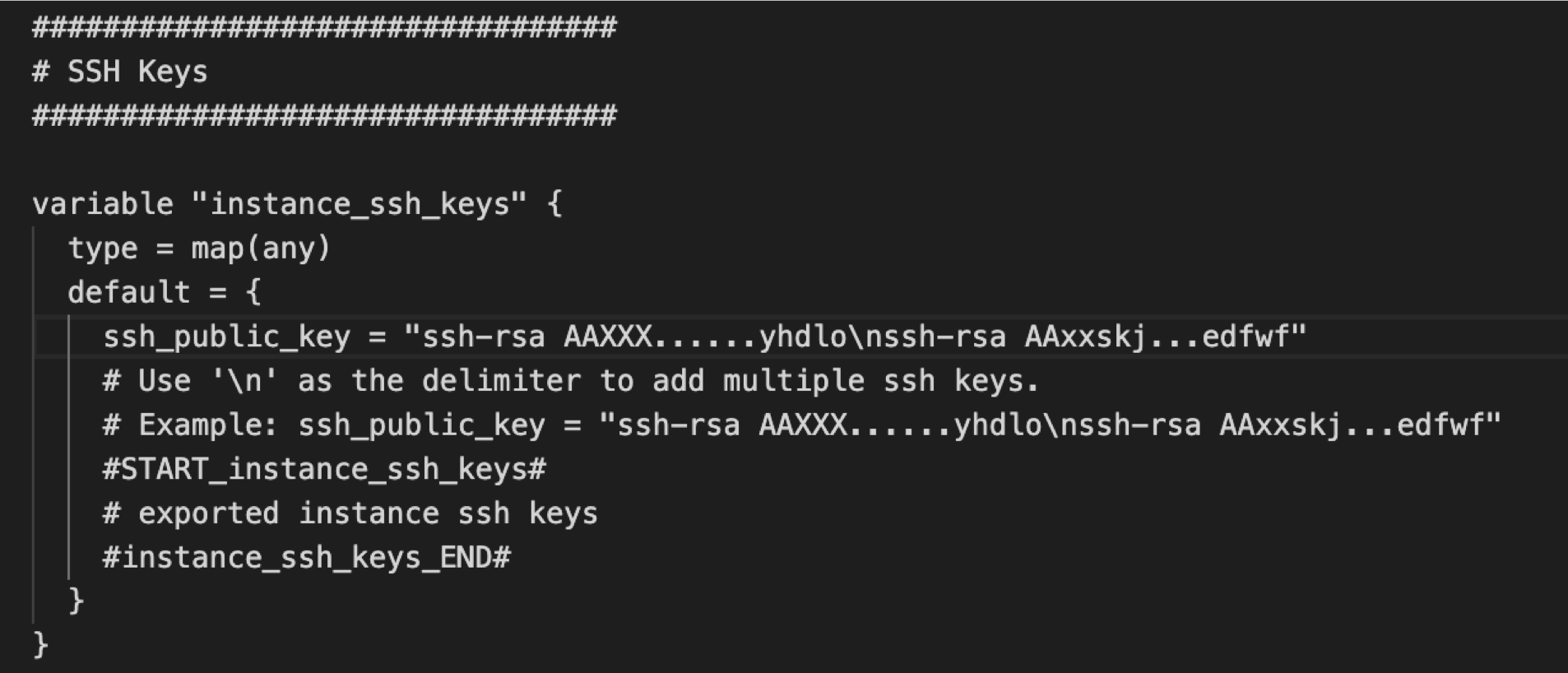

3. 從容器開啟 /cd3user/tenancies/cd3_demo_cli/terraform_files/<region>/compute/variables_<region>.tf。在 instance_ssh_keys 變數下，新增 Excel 工作表 ssh_public_key 中指定之 SSH 金鑰的變數名稱及其對應值 (索引鍵內容)。



4. 在 instance_source_ocids 變數下，包含來源影像 myimageocid 之 Excel 工作表中指定的變數名稱，並將其 OCID 指派為對應的值。



工作 3.2：執行 setUpOCI.py 命令檔以產生資源 Terraform 檔案

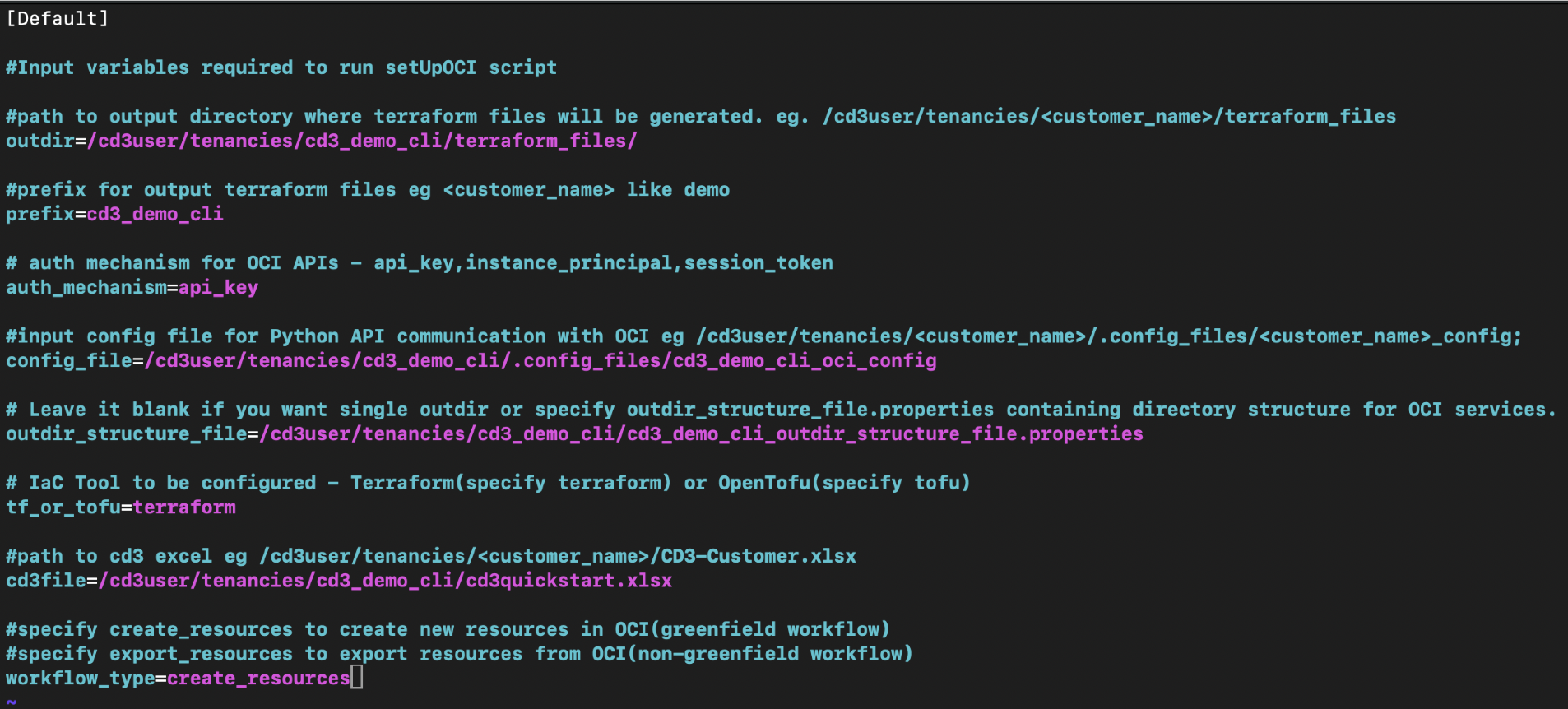

1. 開啟 /cd3user/tenancies/cd3_demo_cli/cd3_demo_cli_setUpOCI.properties 檔案，並在 cd3file 變數下新增 CD3 excel 檔案路徑。將 workflow_type 變數設定為 create_resources 並儲存檔案。



2. 將目錄變更為 cd /cd3user/oci_tools/cd3_automation_toolkit/，然後執行 setUpOCI.py 程序檔。

   python setUpOCI.py /cd3user/tenancies/cd3_demo_cli/cd3_demo_cli_setUpOCI.properties


   注意：如果您是第一次執行命令檔，請為執行命令檔以將區間 OCID 擷取至變數檔案提示選取 y 。

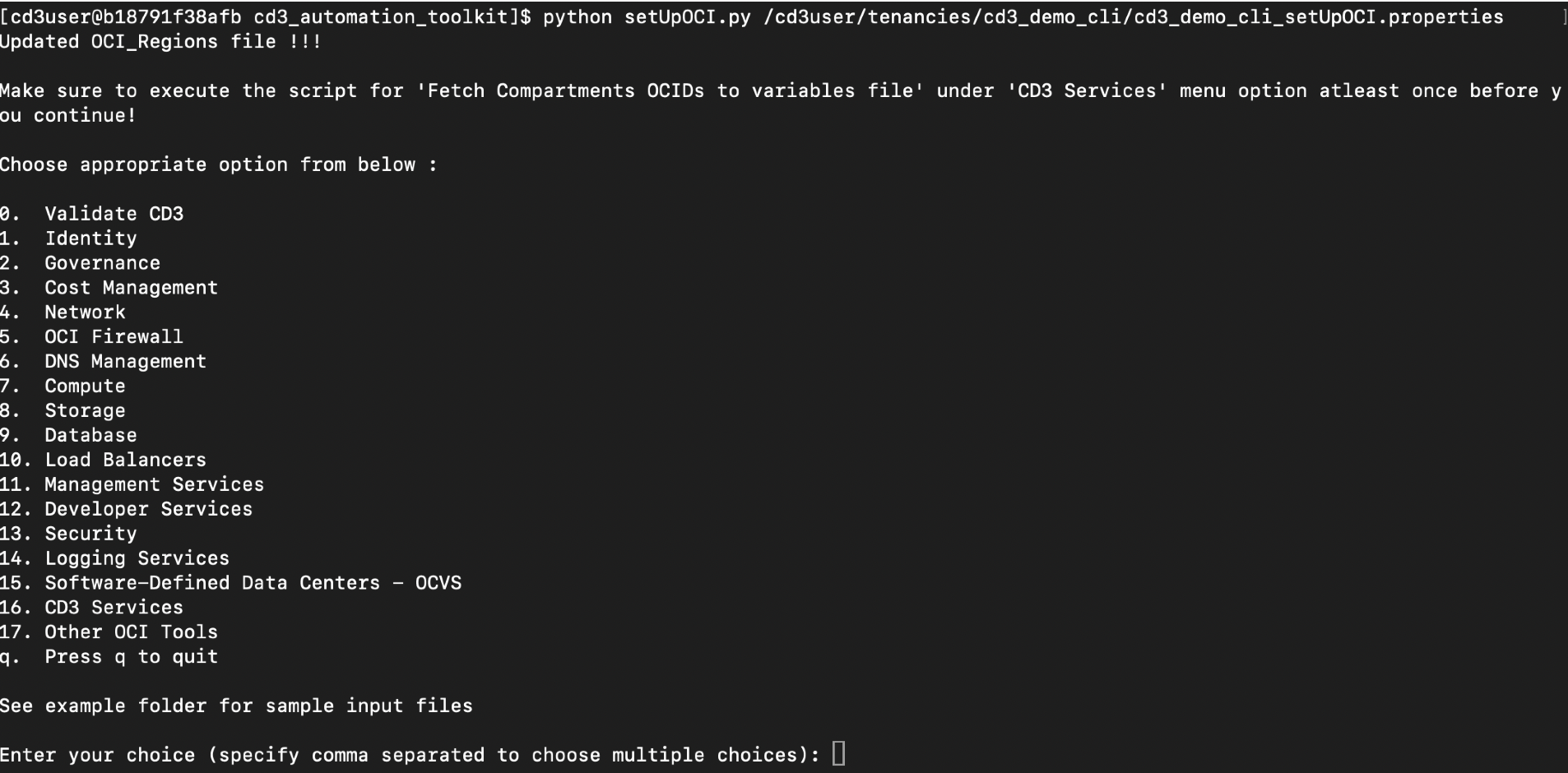

3. 從輸出功能表選取網路和運算選項，然後選取子選項：建立網路以建立 VCN 和子網路，新增 / 修改 / 刪除執行處理 / 開機備份原則以佈建執行處理。

4. 將目錄變更為 /cd3user/tenancies/cd3_demo_cli/terraform_files/<region>/network/。執行 Terraform 命令以佈建網路資源。

   terraform init
   terraform plan -out tfplan
   terraform apply tfplan


5. 建立網路會在 VCN 中建立一些尚未出現在 CD3 Excel 工作表中的規則 (因為這些詳細資訊最初是從子網路頁籤取得)。若要將它們同步至 Excel 檔案，請使用與上述相同的 Excel 工作表再次執行 setUpOCI 指令碼。確定工作流程在 cd3_demo_cli_setUpOCI.properties 檔案中設為建立資源。選取主選項下的 [ 網路 ]，再選取下方的子選項。

   Security Rules  ---> Export Security Rules (From OCI into SecRulesinOCI sheet), Add/Modify/Delete Security Rules (Reads SecRulesinOCI sheet)

   Route Rules     ---> Export Route Rules (From OCI into RouteRulesinOCI sheet), Add/Modify/Delete Route Rules (Reads RouteRulesinOCI sheet)

   DRG Route Rules ---> Export DRG Route Rules (From OCI into DRGRouteRulesinOCI sheet), Add/Modify/Delete DRG Route Rules (Reads DRGRouteRulesinOCI sheet)


6. 成功完成之後，Excel 範本中的 DRGRouteRulesinOCI、RouteRulesinOCI 及 SecRulesinOCI 頁會填入對應的資料，而資料夾 /cd3user/tenancies/cd3_demo_cli/terraform_files/<region_dir>/<service_dir> 下將會產生 cd3_demo_cli_seclists.auto.tfvars、cd3_demo_cli_routetables.auto.tfvars 及 cd3_demo_cli_drg-routetables.auto.tfvars 檔案。

7. 驗證 terraform plan 和 terraform apply。執行 terraform 套用會完成從 OCI 匯出安全規則、路由規則以及 DRG 路由規則。現在，地形狀態應與 OCI 同步。

8. 若要啟動設定運算資源，請將目錄變更為 /cd3user/tenancies/cd3_demo_cli/terraform_files/<region>/compute/，然後執行 Terraform 命令。

   terraform init
   terraform plan -out tfplan
   terraform apply tfplan


   在 OCI 主控台中驗證佈建的資源。

作業 4：匯出資源

作業 4.1：新增 Excel 樣版至貨櫃

1. 下載 CD3-Blank-template ，然後將它新增至位於 /cd3user/tenancies/cd3_demo_cli/ 的容器。

   注意：cd3 容器中的租用戶資料夾會對應至運算 VM 中的 /cd3user/mount_path 資料夾。使用 cd3user 登入以避免權限問題。

2. 導覽至 /cd3user/tenancies/cd3_demo_cli/ 資料夾並開啟 cd3_demo_cli_setUpOCI.properties 檔案。

3. 在變數 cd3file 下新增 CD3 Excel 檔案路徑。

4. 將 workflow_type 參數設為 export_resources 並儲存檔案。

工作 4.2：執行 setUpOCI.py 命令檔

1. 將目錄變更為 cd /cd3user/oci_tools/cd3_automation_toolkit/，然後執行 setUpOCI.py 程序檔。

   python setUpOCI.py /cd3user/tenancies/cd3_demo_cli/cd3_demo_cli_setUpOCI.properties


   注意：如果您是第一次執行命令檔，請為執行命令檔以將區間 OCID 擷取至變數檔案提示選取 y 。



2. 如果您必須從多個區域匯出資源，請提供以逗號分隔的 region 值。如果未提供區域值，工具程式將會從所有訂閱的區域匯出資源。

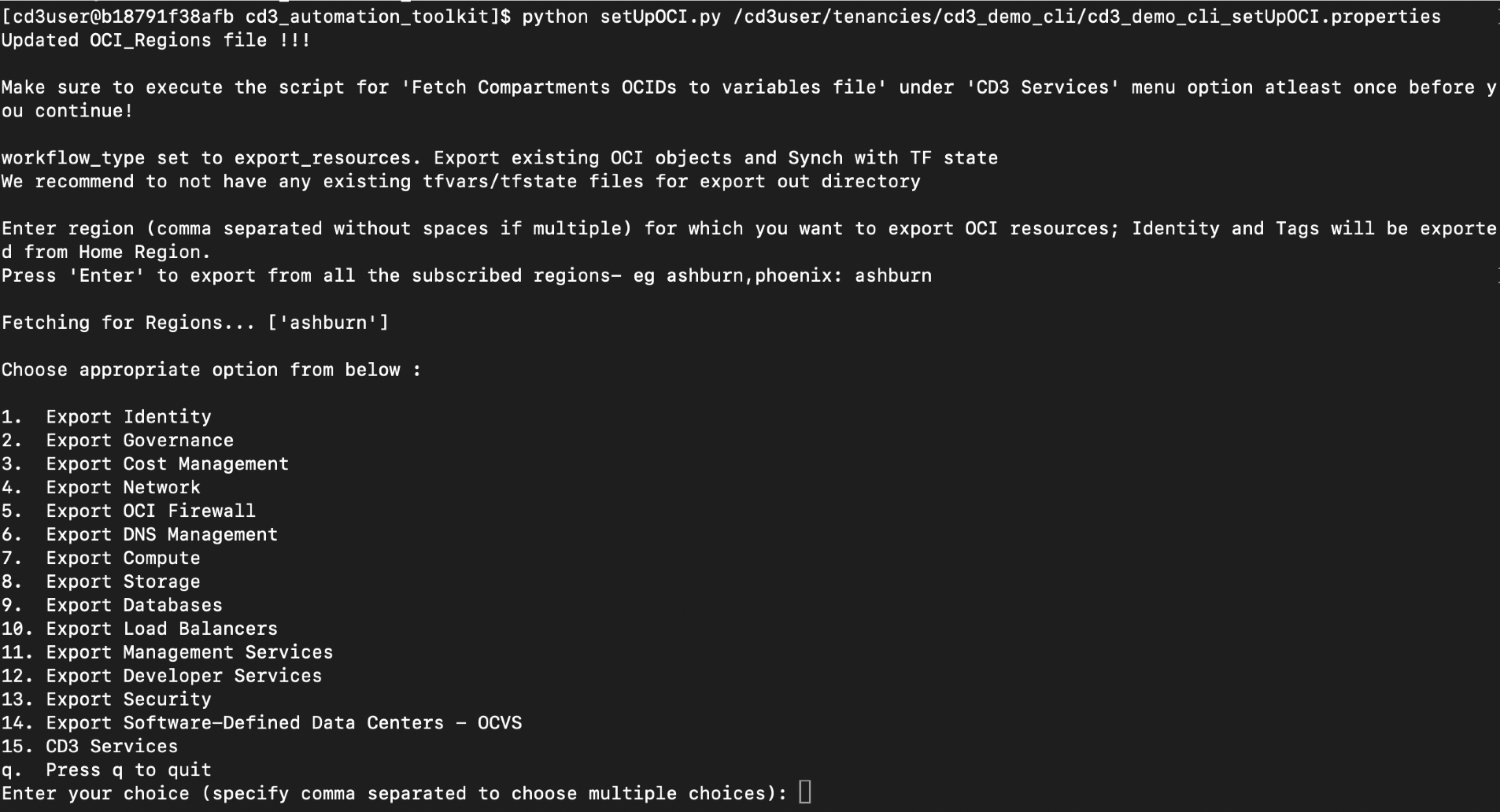

3. 選取要匯出的資源選項 ( 網路和運算 )。您可以選擇只從特定區間或所有區間匯出資源。區間名稱若不是唯一的，應依據階層以下列格式指定。

   Parent Compartment::Child Compartment1::Child Compartment2


4. 若只要匯出特定資源，請在提示時輸入必要的篩選值。

   注意：如需有關匯出 OCI 網路資源和 OCI Compute 資源的詳細資訊，請參閱匯出 OCI 網路資源和匯出 OCI Compute 資源。

5. 成功完成後，匯出的資源資料會植入輸入 Excel 檔案中。更新的 Excel 工作表位於容器內的 /cd3user/tenancies/cd3_demo_cli 資料夾下，需要使用 scp 命令手動複製到本機系統。

   scp -i ~/.ssh/id_rsa cd3user@<workvm_ip>:/cd3user/mount_path/cd3_demo_cli/CD3-Blank-template.xlsx /Users/xyz/CD3-export.xlsx


6. 含有 terraform 匯入命令的服務特定 .tfvars 和 .sh 檔案會在區域資料夾底下個別的服務資料夾內產生：

   • /cd3user/tenancies/cd3_demo_cli/terraform_files/<region_dir>/network/

   • /cd3user/tenancies/cd3_demo_cli/terraform_files/<region_dir>/compute/

   若為 OCI Compute，關聯的 ssh 公用金鑰會置於 instance_ssh_keys 變數下的 variables_<region>.tf 中，而來源 OCID 則會置於 instance_source_ocid 變數底下。

作業 4.3：執行產生的 .sh 檔案

1. 從 network 與 compute 服務資料夾中，執行每個產生的 .sh 檔案，其中包含 Terraform 匯入指令。

   注意：對於 OCI Networking，在執行其他 .sh 命令檔之前，請確定為 major_objects 執行 .sh 命令檔：sh import_commands_network_major-objects.sh

2. 順利完成 .sh 命令檔之後，就會產生 Terraform 狀態檔，並將 terraform 計畫更新為最新版本。

此產生的 Terraform 代碼可與 OCI 資源管理程式搭配使用，或由組織 CI/CD 處理作業運用以進一步管理。

若要新增資源或修改現有資源，請先將資源匯出至 CD3，在匯出的 Excel 範本中進行必要變更，然後在 /cd3user/tenancies/cd3_demo_cli/cd3_demo_cli_setUpOCI.properties 檔案中，將 workflow_type 修改為 create_resources 並執行工具程式。
