使用 Oracle Cloud Infrastructure Network Firewall 保護您的 Oracle Cloud VMware Solution 工作負載

簡介

本文件涵蓋如何使用 Oracle Cloud Infrastructure (OCI) Network Firewall，保護在 Oracle Cloud VMware Solution 中執行的工作負載。Oracle Cloud VMware Solution 可讓您建立及管理 OCI 中的 VMware 軟體定義資料中心 (SDDC)。

OCI 網路防火牆可以部署為分散式模型或傳輸模型。在本教學課程中，我們將部署傳輸模型，其中網路防火牆位於支點 VCN 中的 Hub VCN、Oracle Cloud VMware Solution SDDC。使用 OCI 網路的 VCN 內建路由功能，您可以透過 Hub VCN 中執行的網路防火牆檢查流量。

注意：即使本教學課程顯示 OCI 網路防火牆，大多數概念也應適用於任何其他第三方設備，例如 Fortinet、Palo Alto Networks、Cisco、Check Point 等。客戶必須與特定廠商 / 合作夥伴合作，以確保該廠商支援。

使用案例

OCI Intra VCN 路由功能可讓我們簡化設定路由，以支援 VCN 中的 OCI 工作負載流量的設定，您也可以使用防火牆來檢查 / 保護您的流量。我們將使用 VCN 中的輸入路由功能，包括：

在本教學課程中，我們將驗證不同的流量情況，以及 OCI Network Firewall 支援的主要功能：

注意：您無法使用「傳輸」模型檢查 NSX 工作負載 VM 中的東部流量。如果您要檢查該流量，建議您在 Oracle Cloud VMware Solution 環境內部署第三方合作夥伴解決方案，此教學課程並未涵蓋該環境。

目標

本教學課程描述 Oracle Cloud VMware 解決方案環境中的 OCI 網路防火牆解決方案 OCI 內部 VCN 路由功能。我們涵蓋了虛擬雲端網路路由使用案例，可簡化在 OCI 上的防火牆部署作業。

必要條件

注意：在生產環境中，您必須在高可用性中部署防火牆。

架構

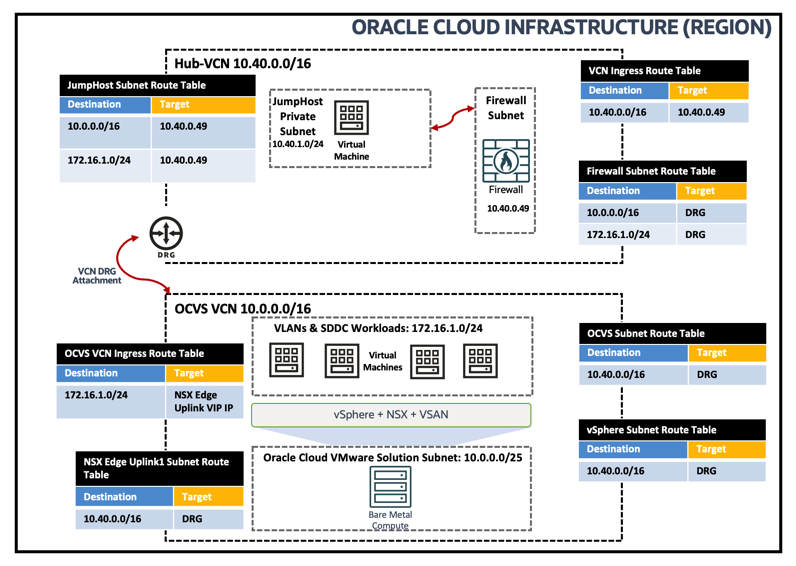

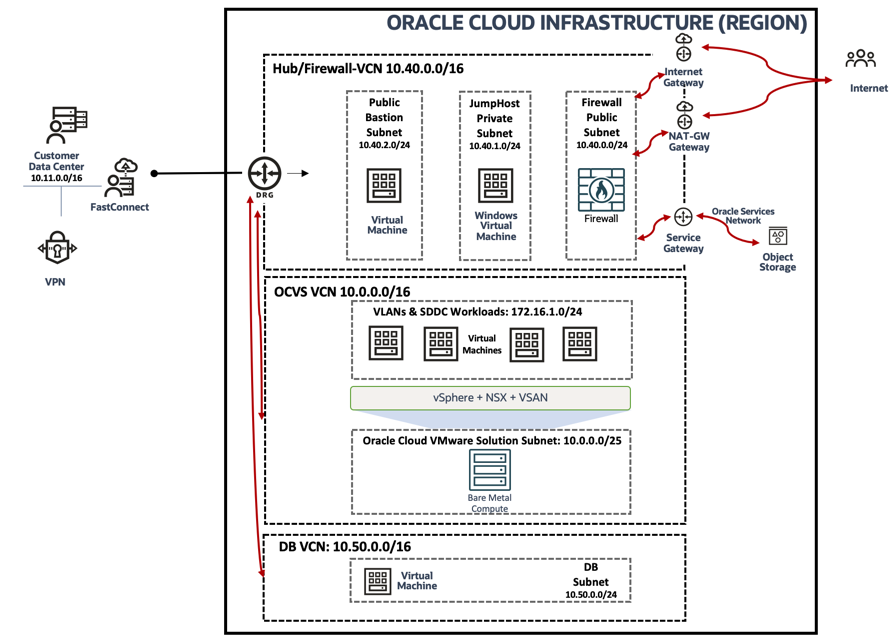

您可以參考下列拓樸以支援此使用案例。

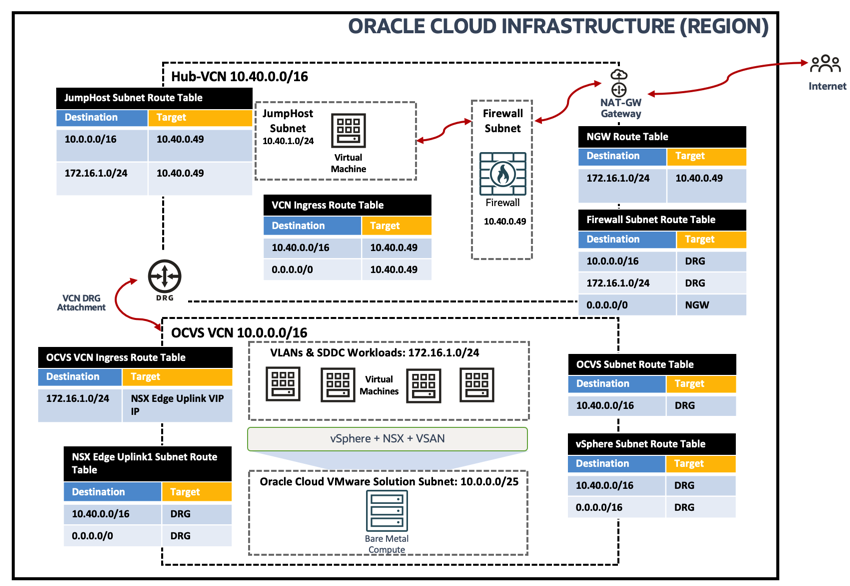

圖 1

作業 1：設定 OCI 網路防火牆

下列各節顯示 OCI 網路防火牆的最低必要組態。如需更進階的組態，請參閱正式文件。

  1. VCN 子網路和 VLAN：第一個步驟是確保您已依照「先決條件」段落中的描述建立必要的 VCN 和子網路，以支援您的使用案例拓樸。

    • 您可以瀏覽至虛擬雲端網路、虛擬雲端網路詳細資訊、資源，使用 OCI 主控台進行驗證。

      • 支援 Hub-VCN 中網路防火牆的防火牆子網路 IAD 子網路
      • Hub-VCN 中的 Public-Bastion-Subnet-IAD、JumpHost-Subnet-IAD 子網路，以支援 VM 的流量驗證功能
      • DB-Spoke-VCN-IAD VCN 中的 DB-Subnet-IAD 子網路可支援資料庫工作負載
      • 部署 Oracle Cloud VMware Solution SDDC 時，必須建立適當的子網路和 VLAN

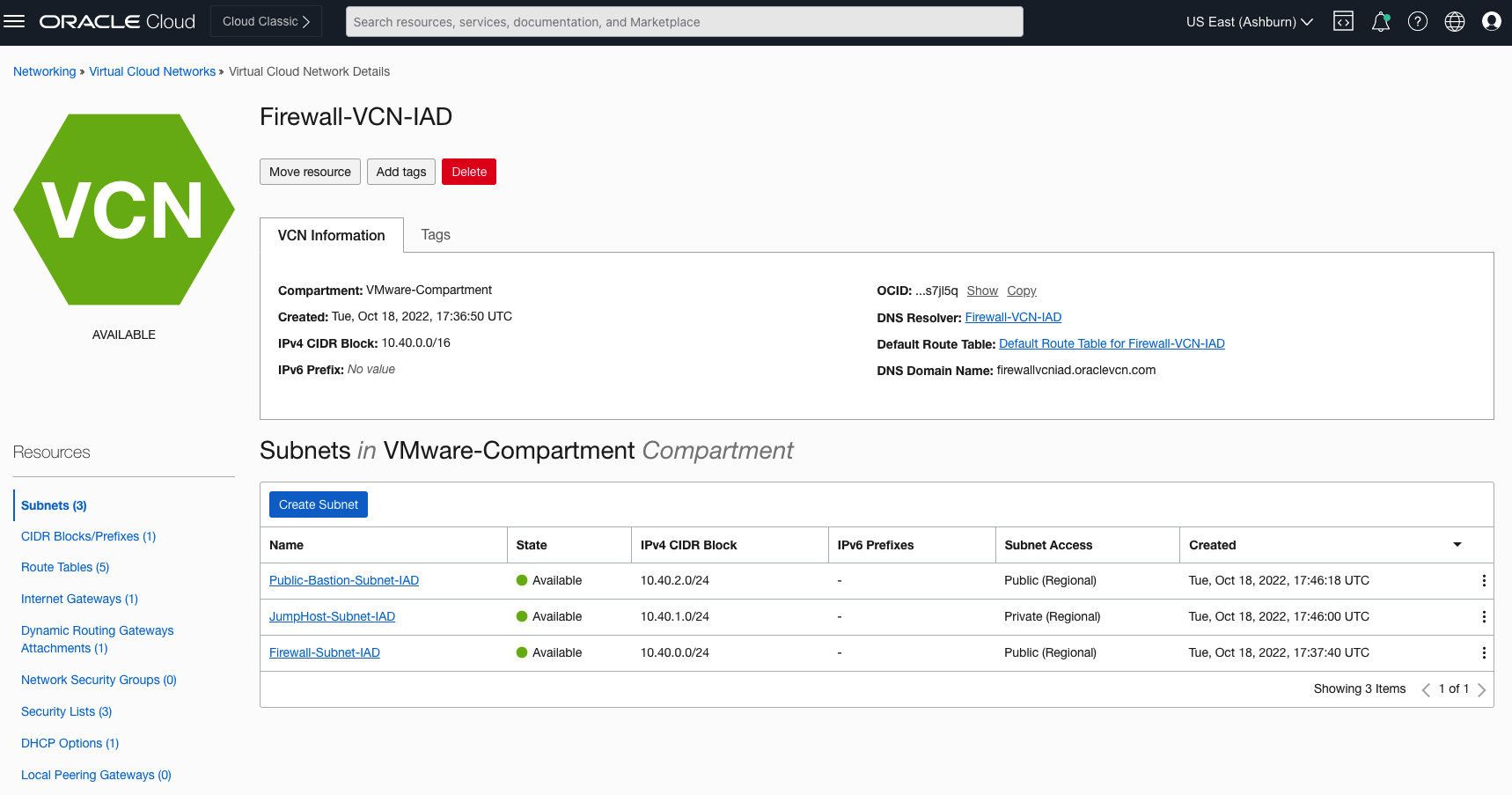

    • 下圖顯示 Hub-VCN (防火牆 -VCN-IAD) 和關聯的子網路。

      圖 2

    • 接下來，您需要在 firewall-subnet 中部署 OCI 網路防火牆。如需更多資訊，請參考官方文件。

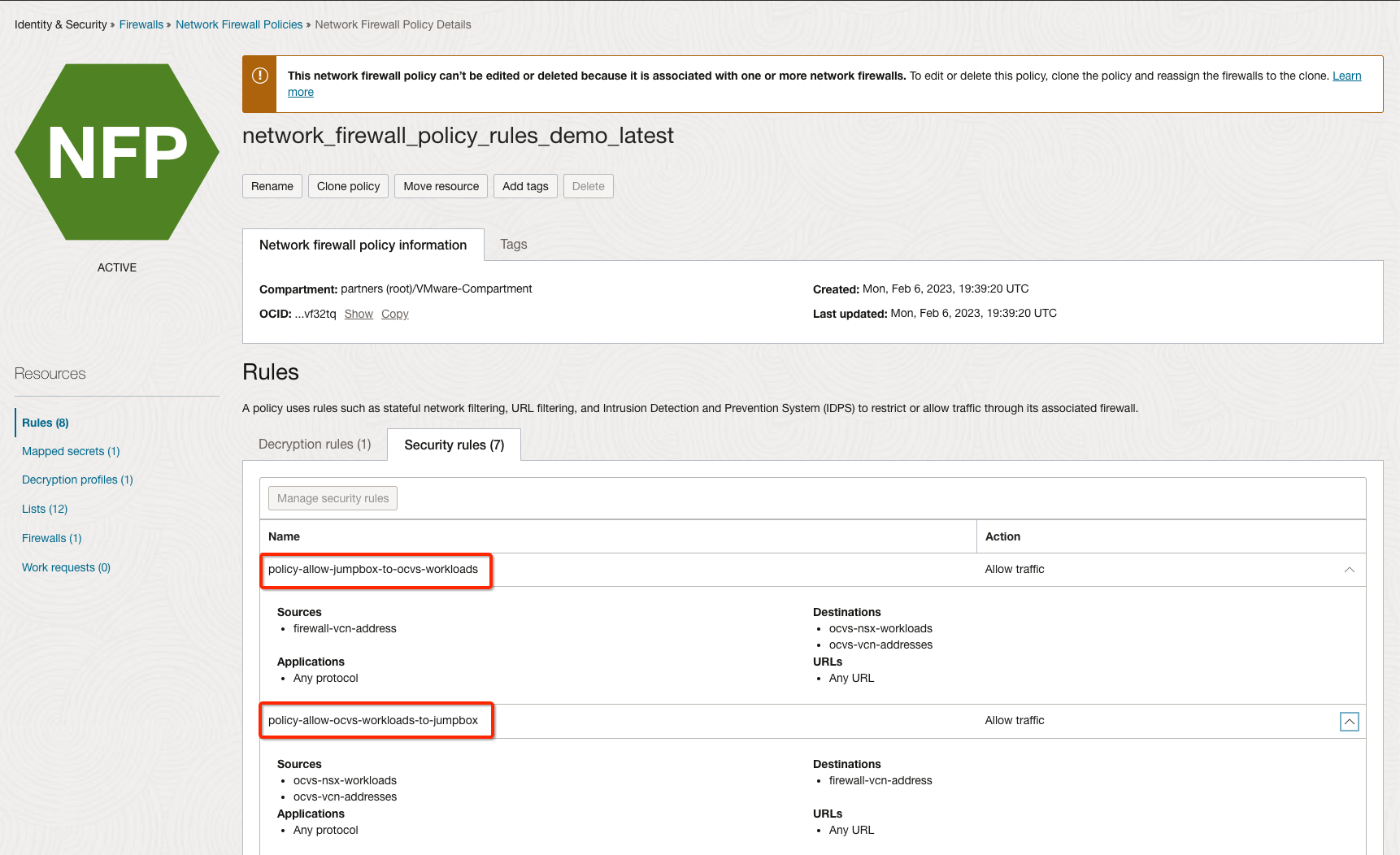

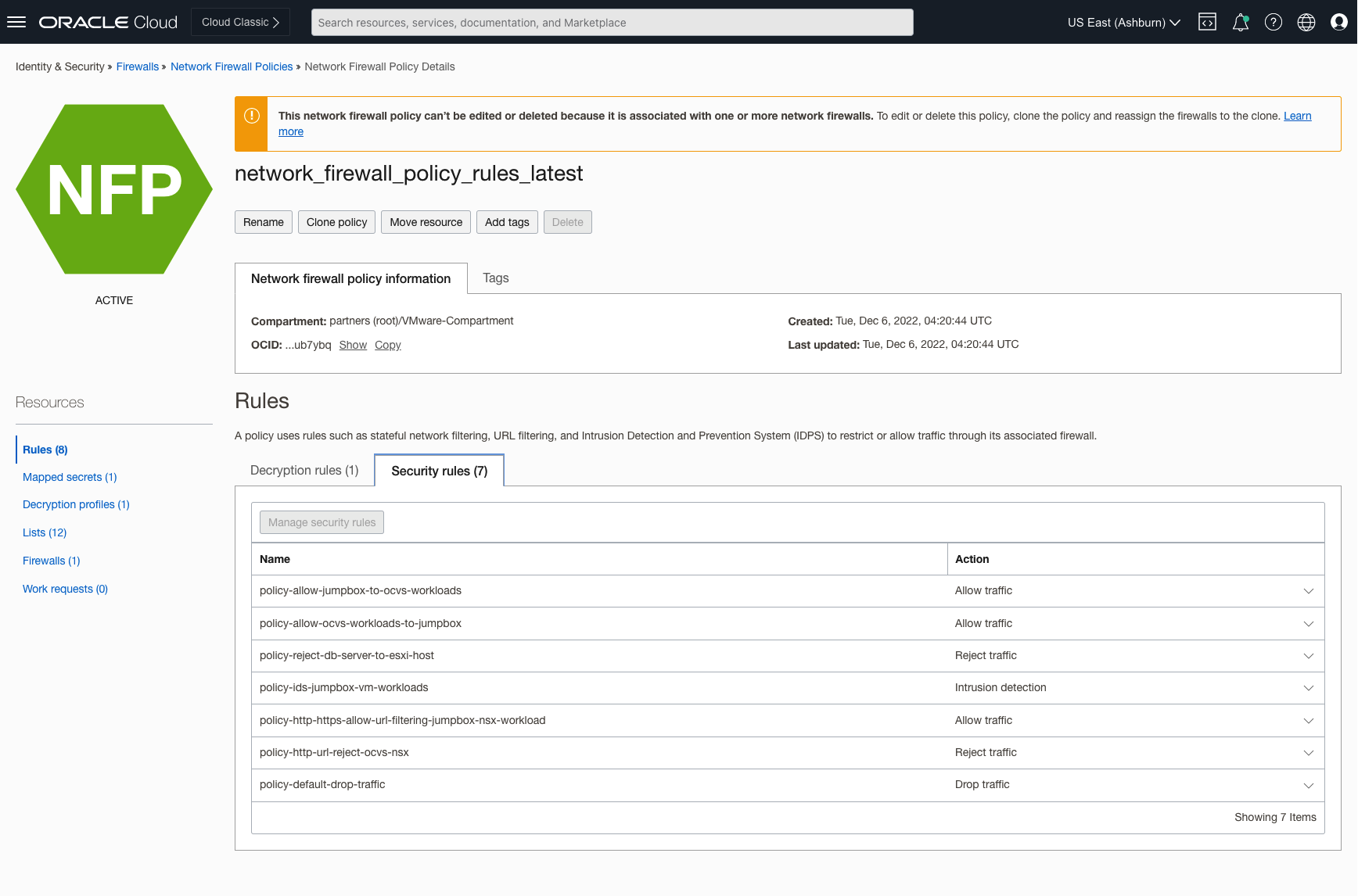

  2. OCI 網路防火牆原則規則：請確定新增必要的防火牆安全規則以支援使用案例流量。如需如何設定規則的詳細資訊，請參考正式文件。

    圖 3

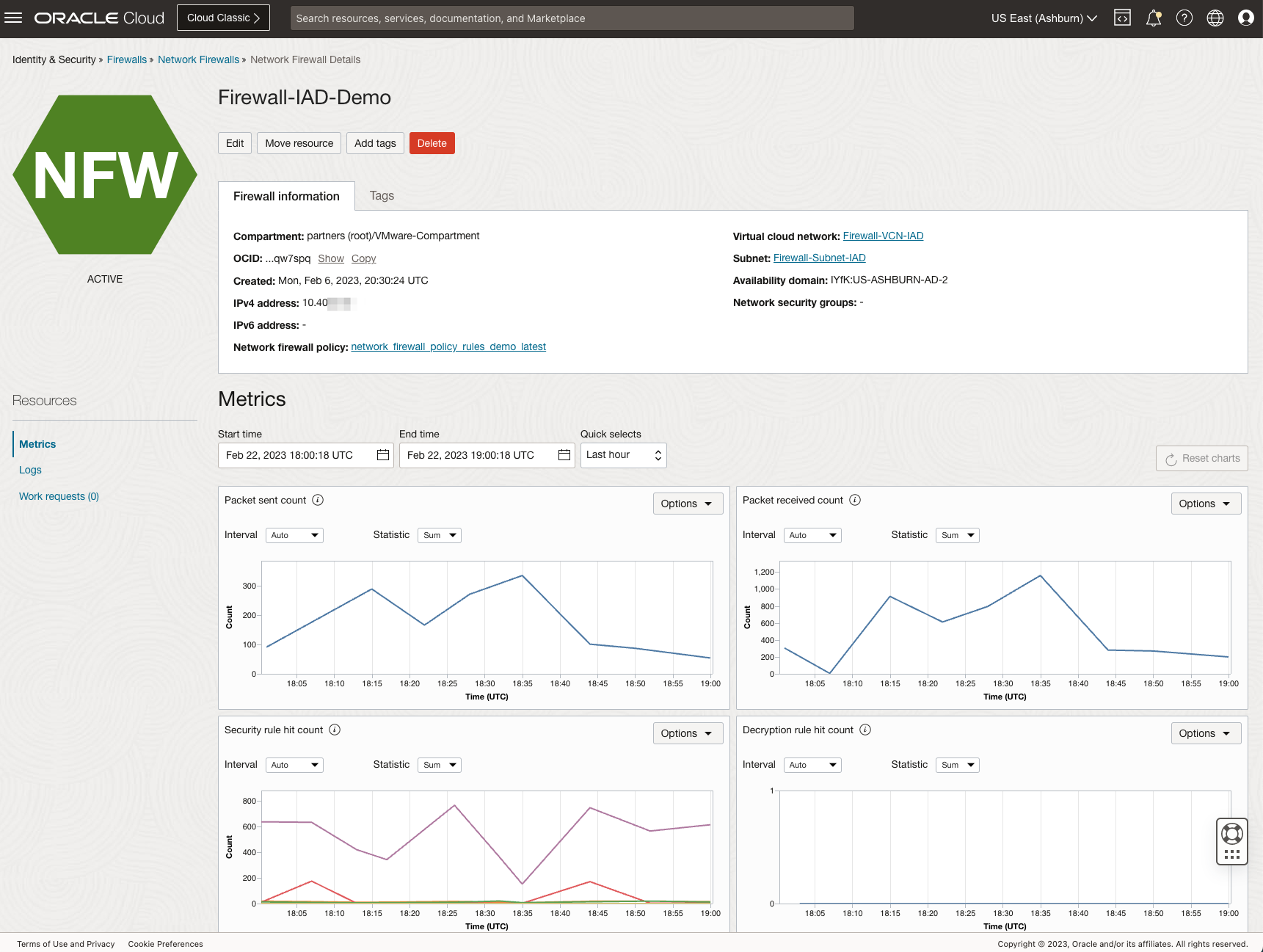

  3. OCI 網路防火牆：在 Hub-VCN 中，依先決條件部署網路防火牆。當您的防火牆 VM 處於作用中之後，請使用此 VM 來保護您的流量。

    圖 4

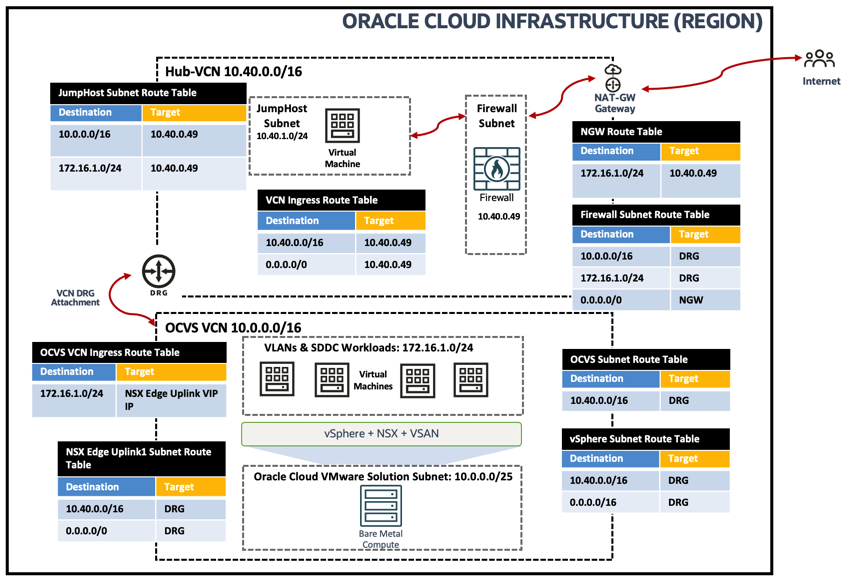

  4. VCN、子網路、VLAN 及 DRG 連附項的路由表：您需要設定路由表，以反映使用案例拓樸的正確路由規則。在高層次，您需要修改 VCN 中的路由表，如下所示：

    • 防火牆 -VCN

      • 防火牆子網路路由表：使用每個子網路 CIDR 作為目的地建立項目，並將目標建立為網際網路閘道、nat 閘道、服務閘道或 DRG。
      • 公用堡壘主機子網路路由表：建立每個子網路 CIDR 的項目作為目的地和目標作為網路防火牆 IP 位址。
      • 專用 JumpHost 子網路路由表：建立每個子網路 CIDR 的項目作為目的地，以及目標作為網路防火牆 IP 位址。
      • VCN 輸入路由表：建立每個目的地 CIDR 的項目和目標作為防火牆 IP 位址，以檢查來自 Spoke VCN 的流量。

    • Oracle Cloud VMware Solution VCN

      • 子網路 SDDC 路由表：建立每個子網路 CIDR 的項目作為目的地和目標作為 DRG。
      • vSphere VLAN 路由表：建立每個子網路 CIDR 的項目作為目的地和目標作為 DRG。
      • NSX 邊緣 Uplink 1 VLAN 路由表：建立每個子網路 CIDR 的項目作為目的地和目標作為 DRG。
      • VCN 輸入路由表：使用每個目的地建立項目覆疊 CIDR 和目標作為 NSX-EDGE-UPLINK IP 位址，以確保流量回到覆疊主機。

    • 資料庫 VCN

      • 資料庫子網路路由表：使用每個子網路 CIDR 作為目的地建立項目，並將目標設為 DRG，即可透過 OCI 網路防火牆檢查流量。

    • DRG VCNs 連附項

      • 防火牆 -VCN 連附項路由表：建立含有每個 NSX 工作負載 CIDR 的項目作為目的地，並將下一個躍點作為 Oracle Cloud VMware Solution VCN 連附項。使用符合 Oracle Cloud VMware Solution 和資料庫 VCN 的條件匯入路由分配。
      • Oracle Cloud VMware Solution-VCN 連附項路由表：使用每個子網路 CIDR 建立項目作為目的地，並將目標建立為防火牆 -VCN 連附項，以透過 OCI 網路防火牆檢查流量。
      • 資料庫連附項路由表：使用每個子網路 CIDR 作為目的地建立項目，並建立下一個躍點作為防火牆 -VCN 連附項，以透過 OCI 網路防火牆檢查流量。

注意：請確定使用路由對稱，以便正確檢查雙向的流量。

作業 2：驗證並檢查 OCI 網路防火牆的流量

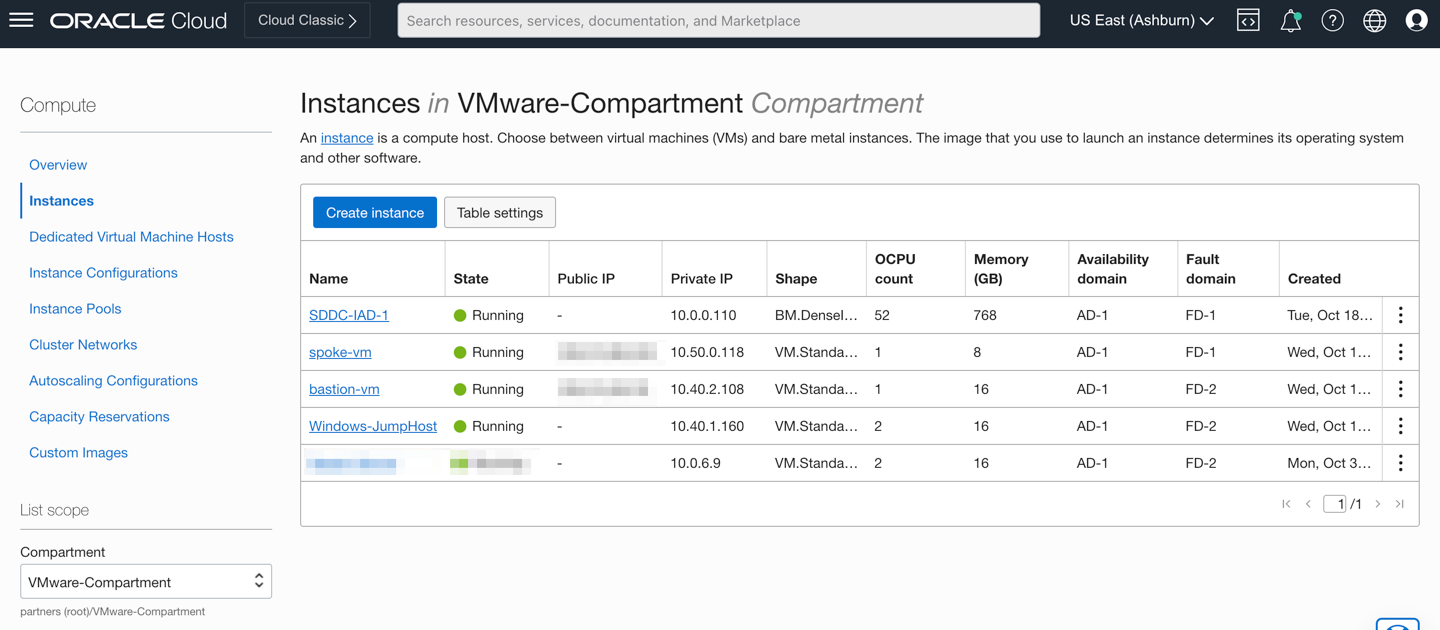

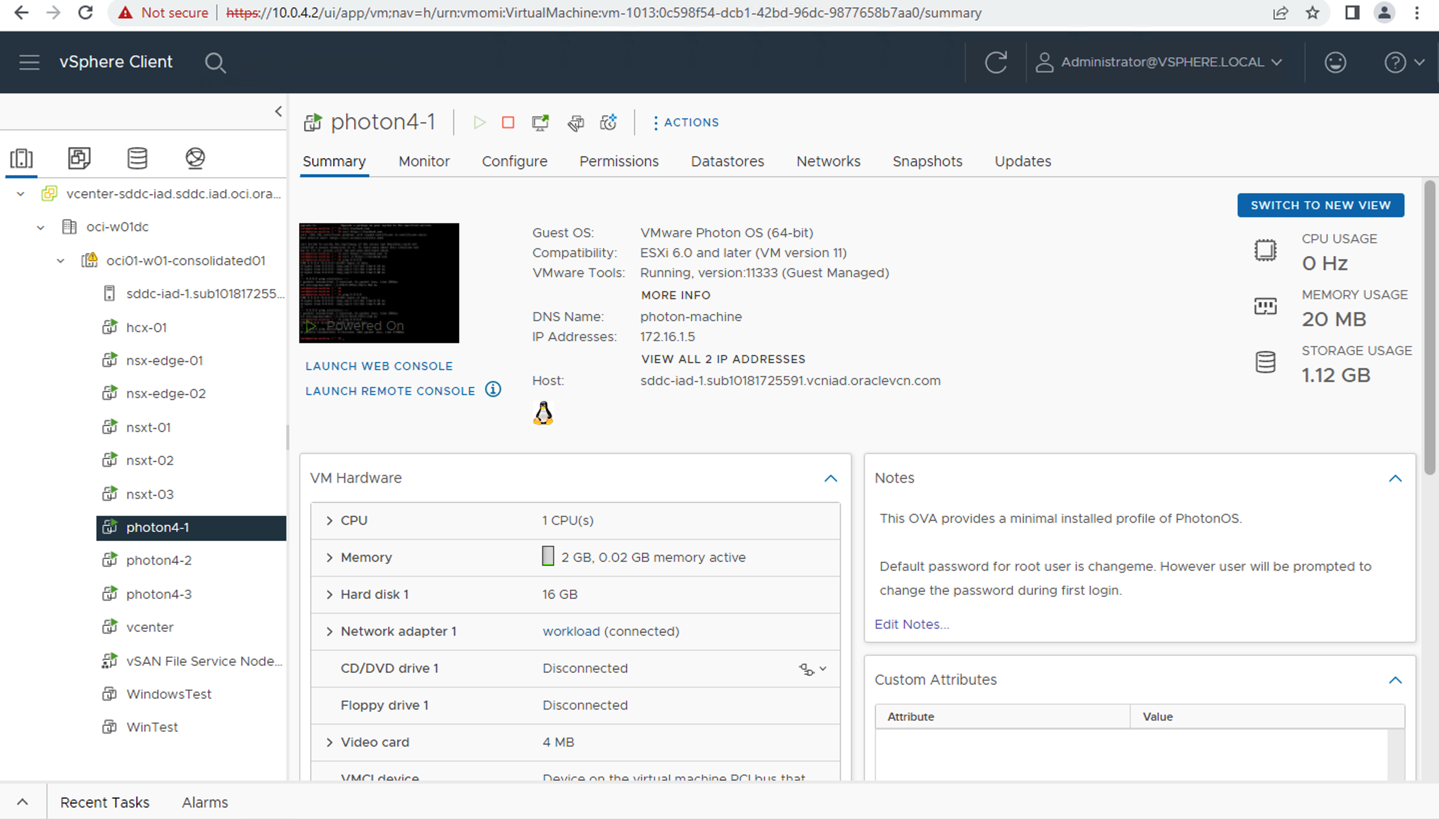

此時，您可以驗證來自 JumpHost Windows VM、Bastion VM、Oracle Cloud VMware Solution SDDC 環境、NSX Overlay VM 及 DB Spoke VM 的流量，以及檢查 OCI 網路防火牆的流量。下圖顯示根據使用案例拓樸執行的必要 VM。

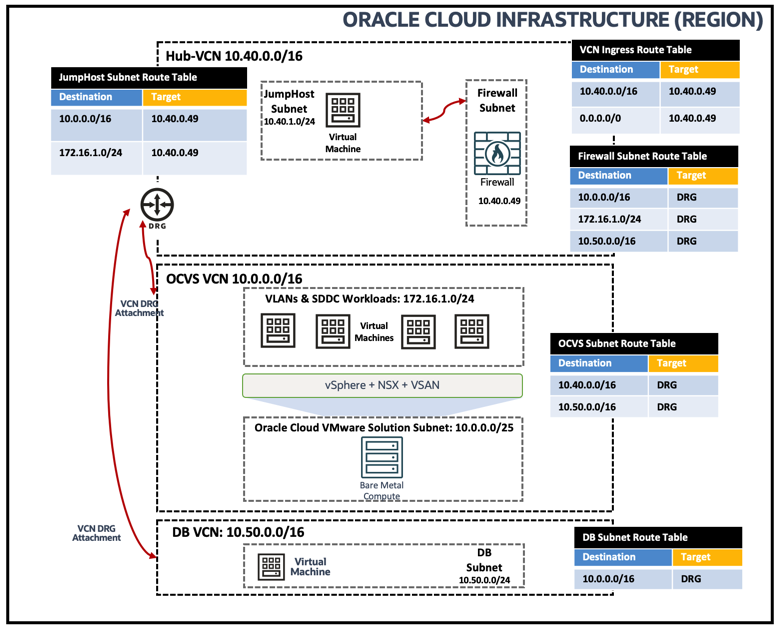

圖 5

圖 6

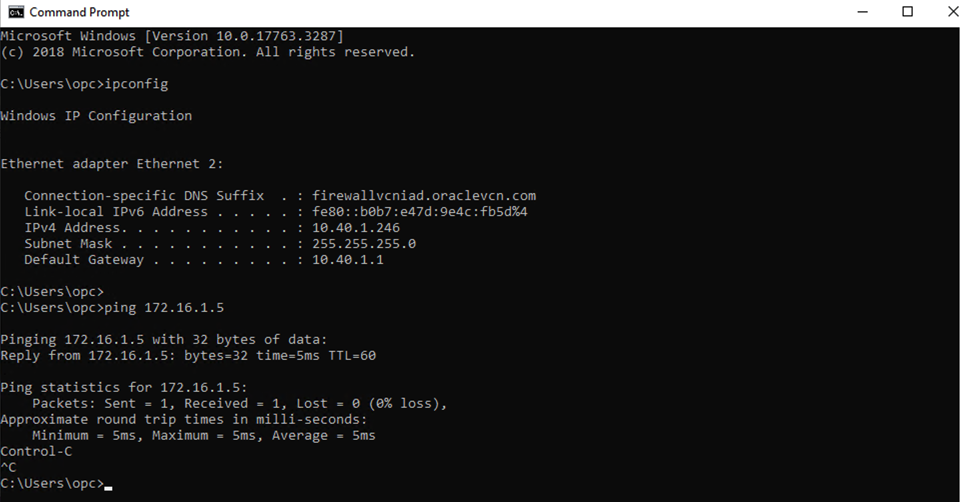

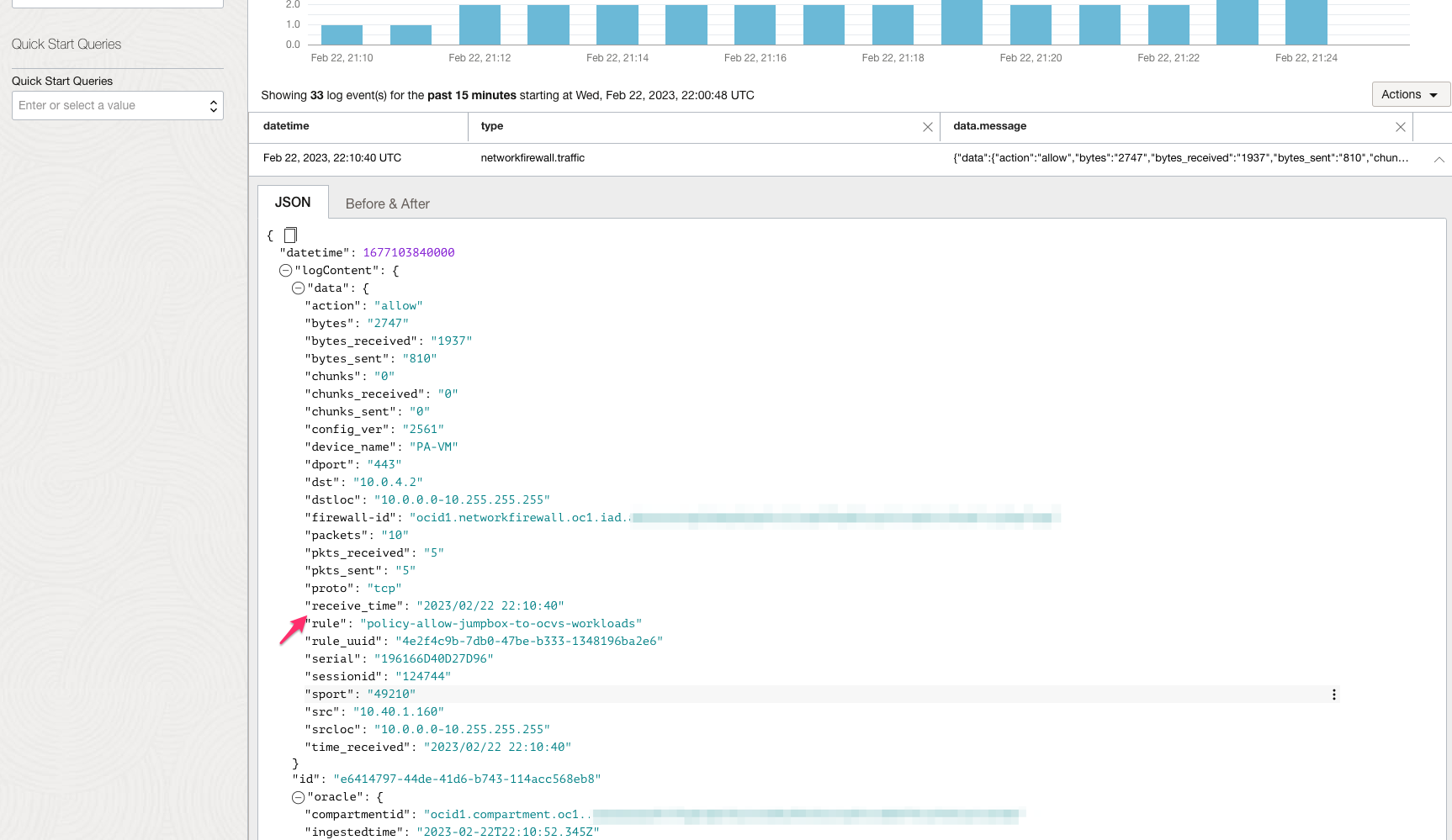

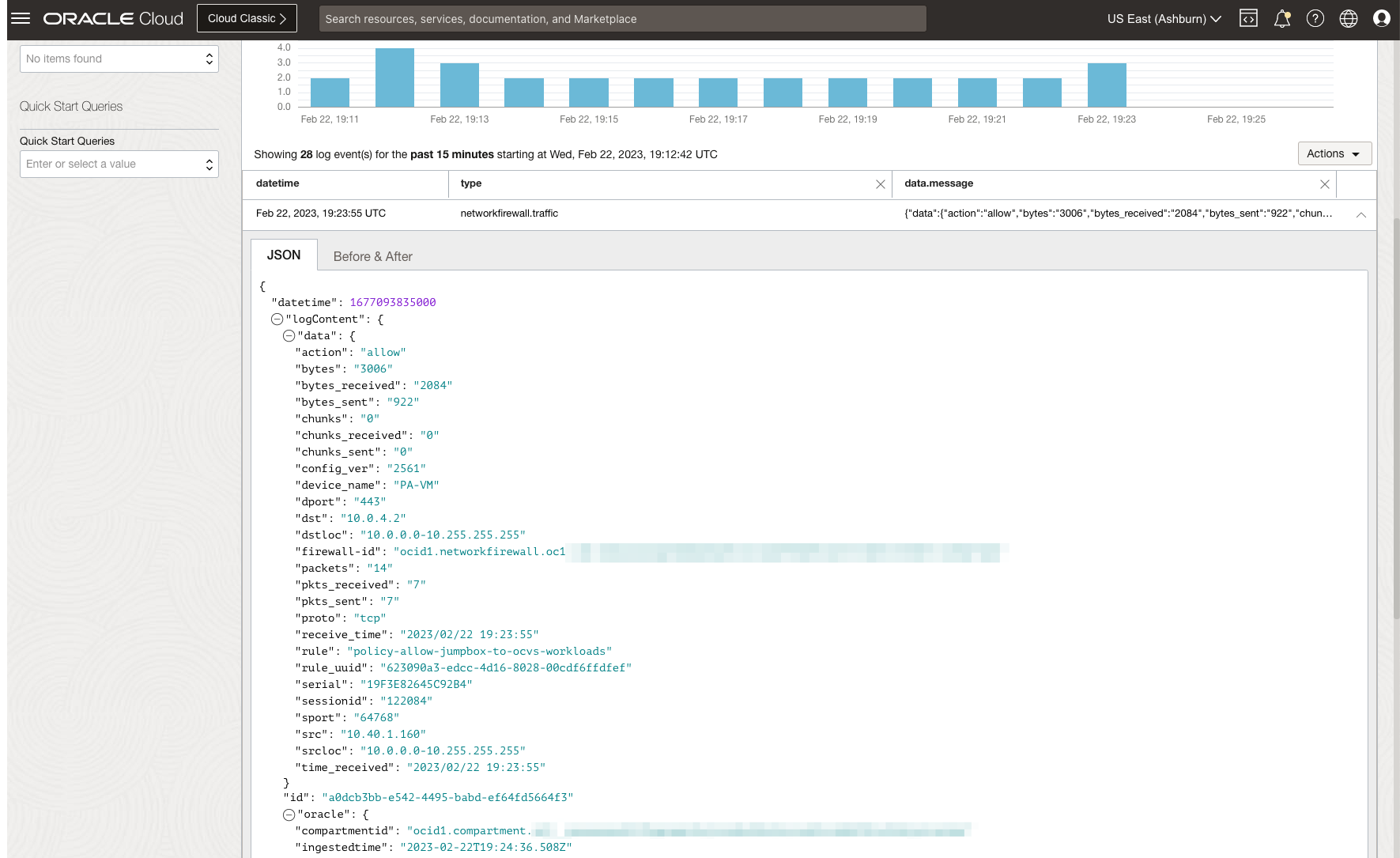

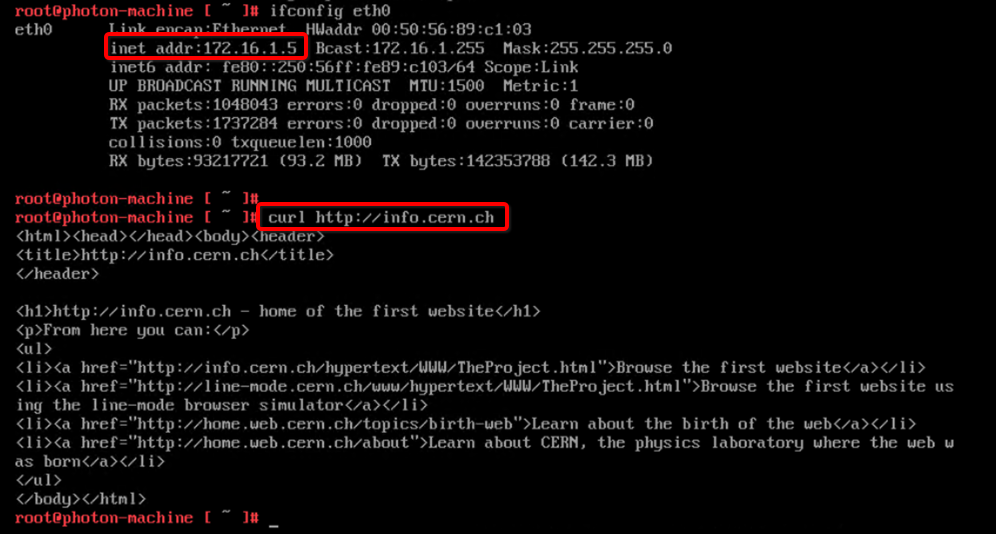

透過 VCN 路由 (IVR) 從 JumpBox Windows VM 到 NSX Overlay VM 的北南流量檢查

透過網路閘道傳入路由，從 NSX Overlay VM 至網際網路的北向流量檢查

透過 VCN 路由 (IVR) 從 JumpBox Windows VM 到 vCenter 的西部流量檢查

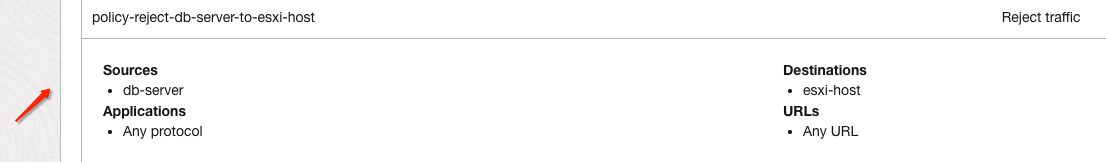

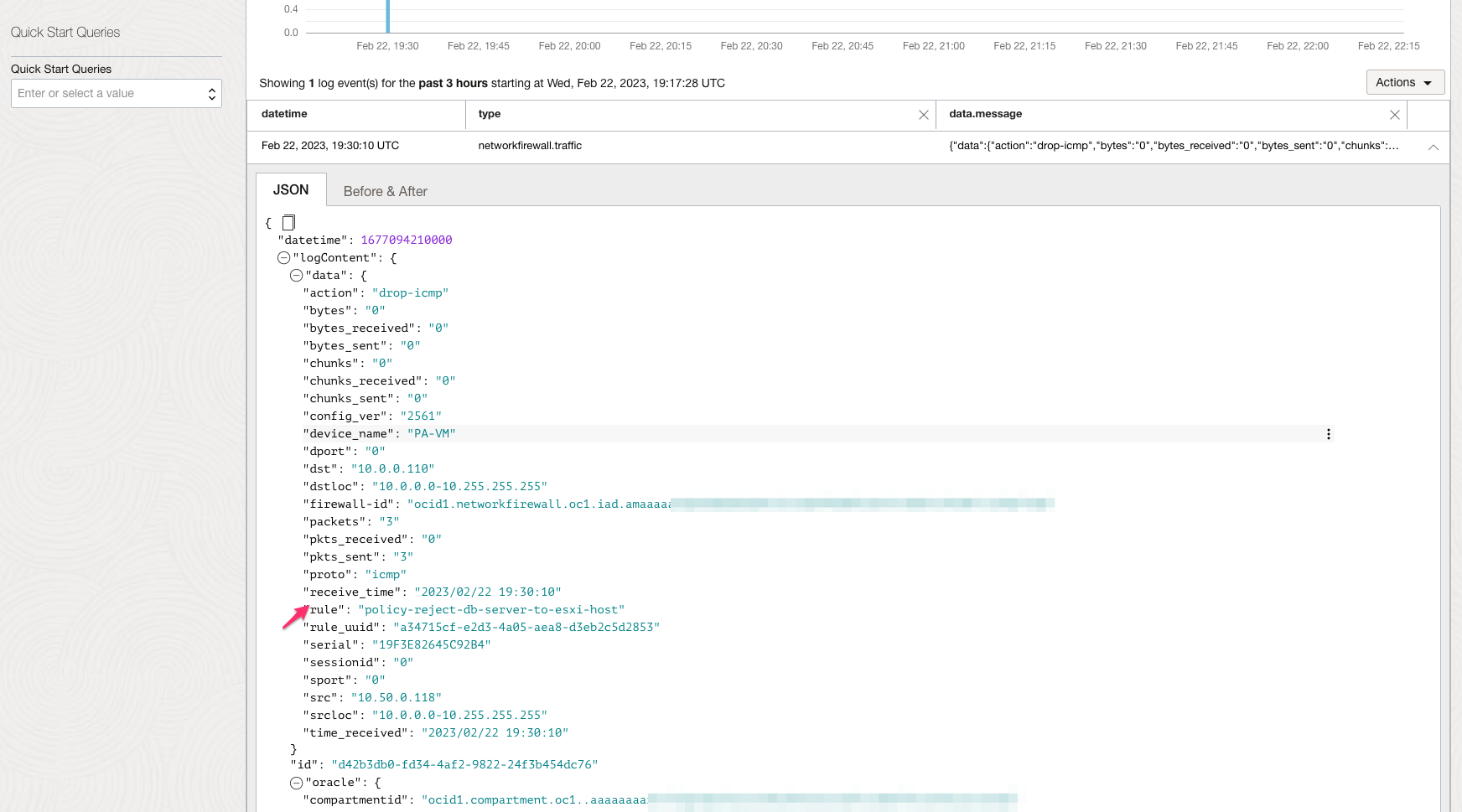

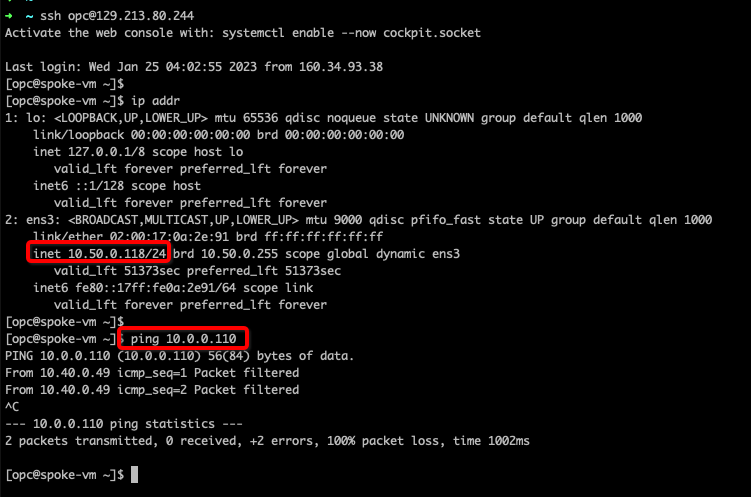

從 DB Spoke VM 和 ESXi 主機進行西區流量檢查，反之亦然

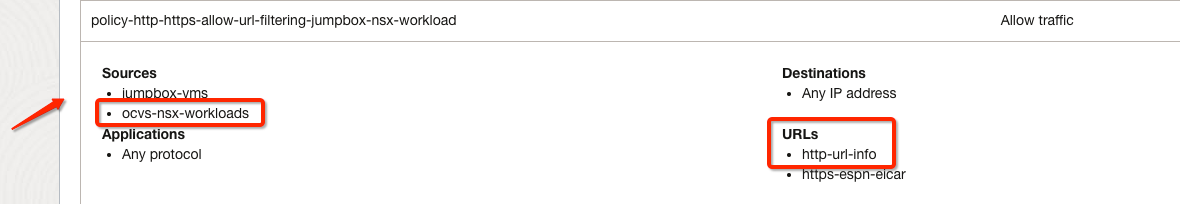

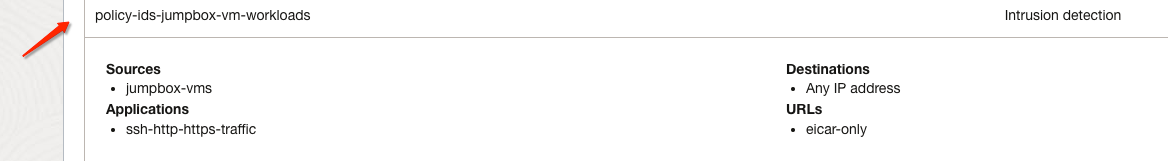

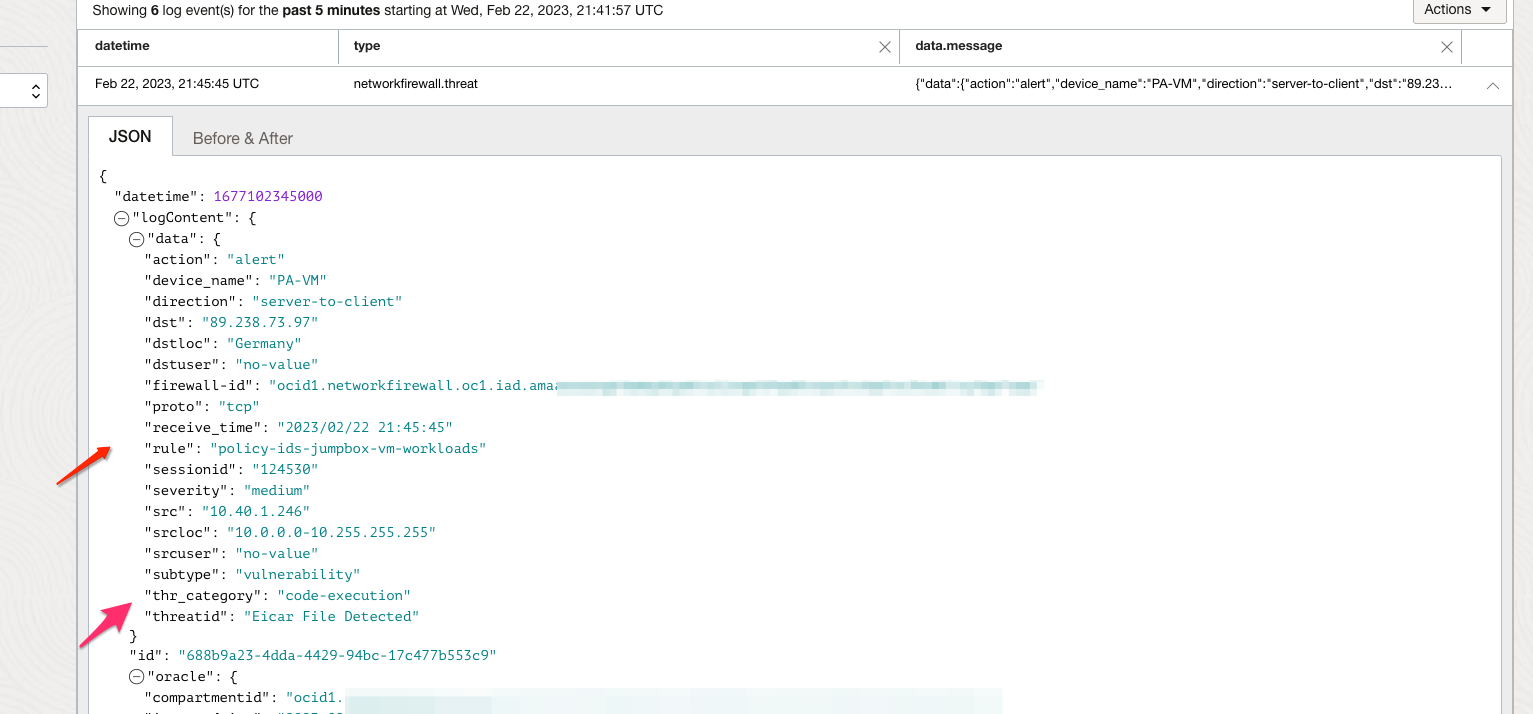

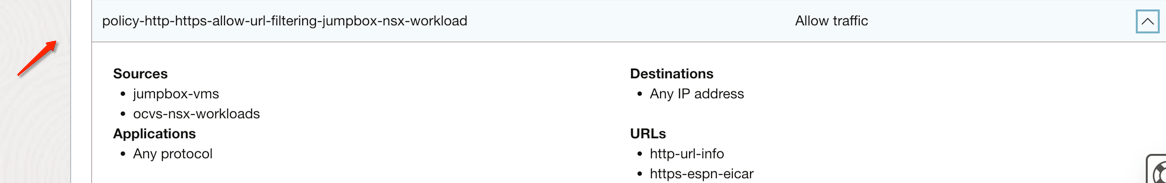

IPS/IDS、URL 篩選、SSL 轉送代理主機及 SSL 入埠檢查流量 (從 NSX Overlay VM 透過 Inter-VCN 路由從網際網路)

IPS/ID

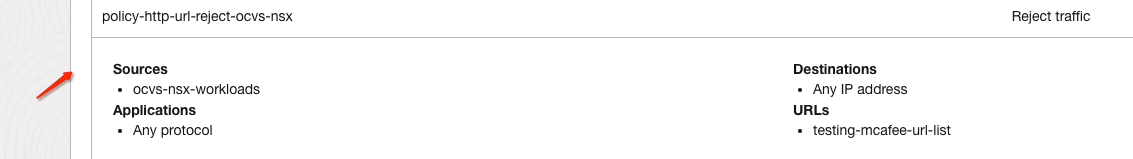

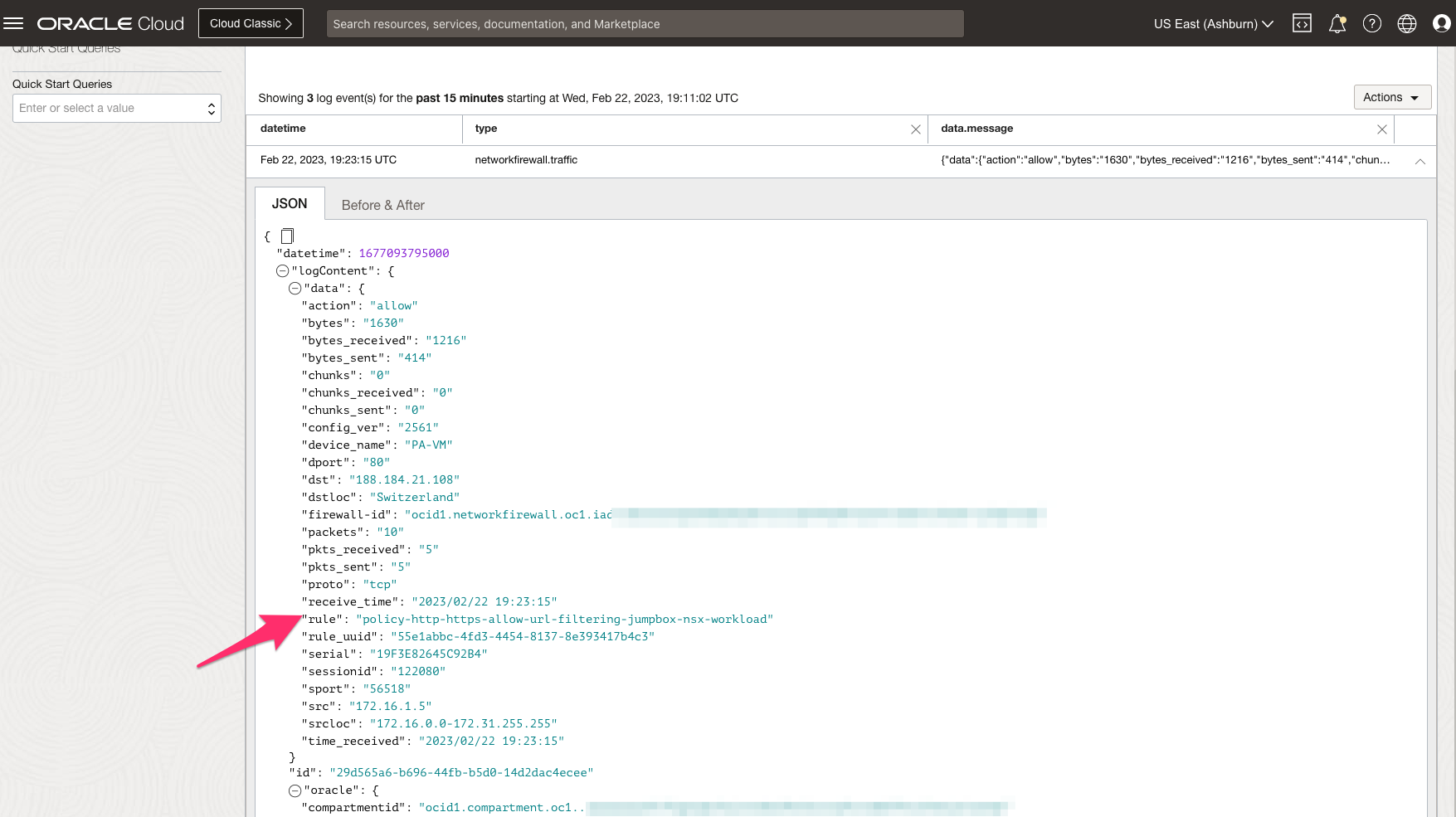

網址過濾

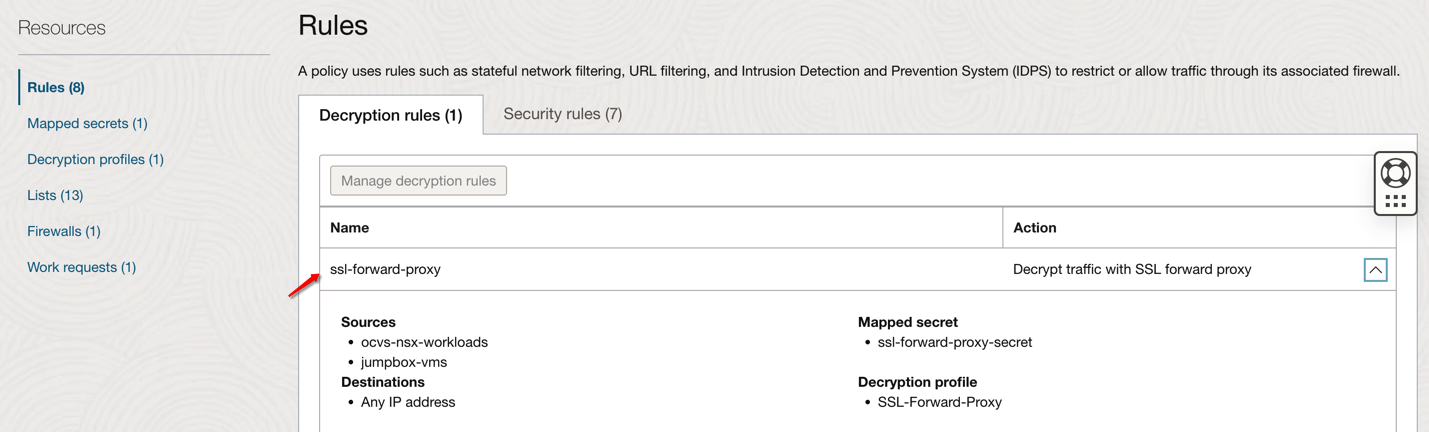

SSL 轉送代理主機與 SSL 輸入檢查
