在 Oracle Cloud Infrastructure 上使用 Corosync/Pacemaker 設定 pfSense 高可用性主動 / 被動叢集

注意：Netgate 或 Oracle 不正式支援 Oracle Cloud Infrastructure 上的 pfSense。請先聯絡 pfSense 支援小組，再嘗試此教學課程。

簡介

Oracle Cloud Infrastructure (OCI) 是一組互補的雲端服務，可讓您在高可用性的託管環境中建置和執行各種應用程式和服務。Oracle Cloud Infrastructure (OCI) 提供高效能運算功能 (作為實體硬體執行處理) 和儲存容量，並可在從企業內部部署網路安全地存取的彈性重疊虛擬網路中提供。

pfSense 是自由且開放原始碼的防火牆和路由器，同時具有統一威脅管理、負載平衡、多 WAN 等功能。

目標

在 OCI 中協助設定 pfSense 虛擬設備的高可用性主動 / 被動組態和 Corosync/Pacemaker 。

必要條件

存取 Oracle Cloud 租用戶
租用戶的虛擬雲端網路設定
Oracle Object Storage 、虛擬雲端網路、運算和自訂映像檔的所有必要原則設定。

指向備註

本教學課程將分成一個區域虛擬雲端網路，其中有兩個子網路：公用和專用，分別具有 192.0.2.0/29 和 192.0.2.8/29 的 CIDR
主要執行處理 - Node1，次要執行處理 - Node2
Node1 主機名稱 - "pfSense-primary" 與 IP： 192.0.2.2/29
Node2 主機名稱 - 「pfSense-secondary」與 IP： 192.0.2.5/29
您可以使用 pfSense 編輯檔案工具 (位於 pfSense 主控台、診斷、編輯檔案 ) 來進行檔案變更。
本教學課程使用 pfSense Shell 一詞，您可以透過 ssh 存取 Shell，然後在 pfSense 功能表中選取 8。

作業 1：在 Oracle Cloud 安裝兩個 pfSense 虛擬設備

在本教學課程中，我們將使用兩個 pfSense 虛擬設備來提供高可用性。您可以依需求設定多個節點。請依照本教學課程的步驟，在 Oracle Cloud Infrastructure 上安裝並設定 pfSense 。

注意：

兩個節點應該設定在不同的可用性網域中，而且應該能夠相互偵測。

您可以在不同的虛擬雲端網路或區域中設定這些節點，但請確定已定義適當的對等互連閘道和路由表，讓節點可以存取另一個節點。

如果您無法從另一個節點偵測節點，請確認您的 pfSense 防火牆規則及與執行處理關聯的 Oracle Cloud 安全清單，並允許 ICMP 流量。

安裝必要的套裝程式

預設會停用 FreeBSD 儲存區域。若要啟用 FreeBSD 儲存區域，請遵循下列步驟：
1. 設定 FreeBSD：{ enabled: yes } in /usr/local/etc/pkg/repos/FreeBSD.conf
2. 設定 FreeBSD：{ enabled: yes } in /usr/local/share/pfSense/pkg/repos/pfSense-repo.conf
啟用 FreeBSD 儲存庫之後，請更新套裝軟體管理員。
```
Node1@ pkg update
Node2@ pkg update
```
注意：這會更新套裝軟體管理員與儲存區域描述資料。
必須安裝下列四個必要的套裝程式，才能設定高可用性叢集。
1. 小精靈
2. Corosync
3. CRM
4. OCI CLI
執行下列指令以進行安裝
```
Node1@ pkg install pacemaker2 corosync2 crmsh devel/oci-cli
Node2@ pkg install pacemaker2 corosync2 crmsh devel/oci-cli
```
依照提示完成安裝。

作業 3：設定執行處理的 Pacemaker/Corosync

設定 Corosync

在這兩個執行處理中執行下列命令來建立新的 Corosync conf 檔案。

Node1@ touch /usr/local/etc/corosync/corosync.conf
Node2@ touch /usr/local/etc/corosync/corosync.conf

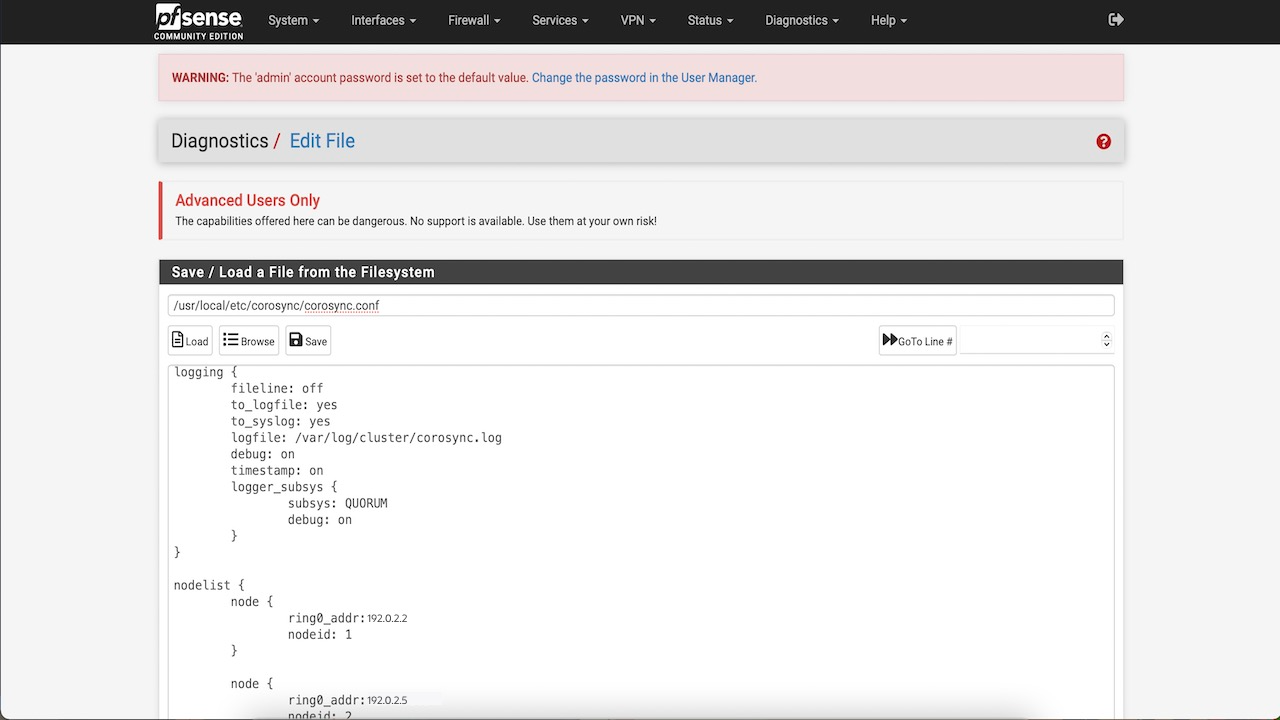

將下列組態貼至兩個節點的命令檔。

注意：請確定您已取代節點清單中的 IP 位址。

# Please read the corosync.conf.5 manual page
totem {
   version: 2
   crypto_cipher: none
   crypto_hash: none
   transport: udpu
}
logging {
   fileline: off
   to_logfile: yes
   to_syslog: yes
   logfile: /var/log/cluster/corosync.log
   debug: on
   timestamp: on
logger_subsys {
   subsys: QUORUM
   debug: on
   }
}
nodelist {
   node {
       ring0_addr: 192.0.2.2 # make sure to replace with your IP
       nodeid: 1
       }
   node {
       ring0_addr: 192.0.2.5 # make sure to replace with your IP
       nodeid: 2
       }
   }
quorum {
   # Enable and configure quorum subsystem (default: of
   # see also corosync.conf.5 and votequorum.5
   provider: corosync_votequorum
}

Corosync 設定

如果您嘗試立即啟動 Corosync，錯誤訊息「裝置上無剩餘空間」將失敗。

在兩個節點上啟用 RAM 磁碟

Corosync 和 Pacemaker 倚賴 /var 目錄執行時期，如果您進行預設安裝，則 /var 的可用空間非常有限。您必須為 /var 和 /tmp 目錄設定及使用記憶體 (RAM)，這也有助於提升效能。

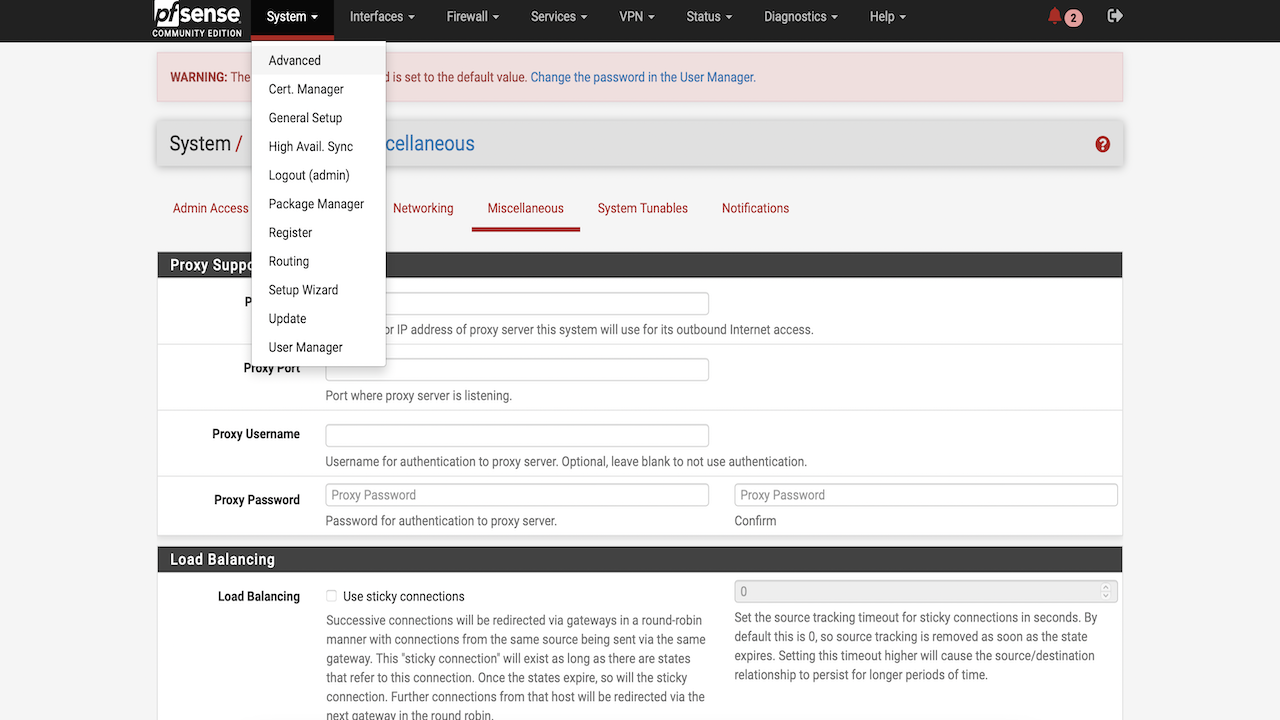

在您的 pfSense 主控台中，瀏覽至系統，按一下進階，然後按一下其他。

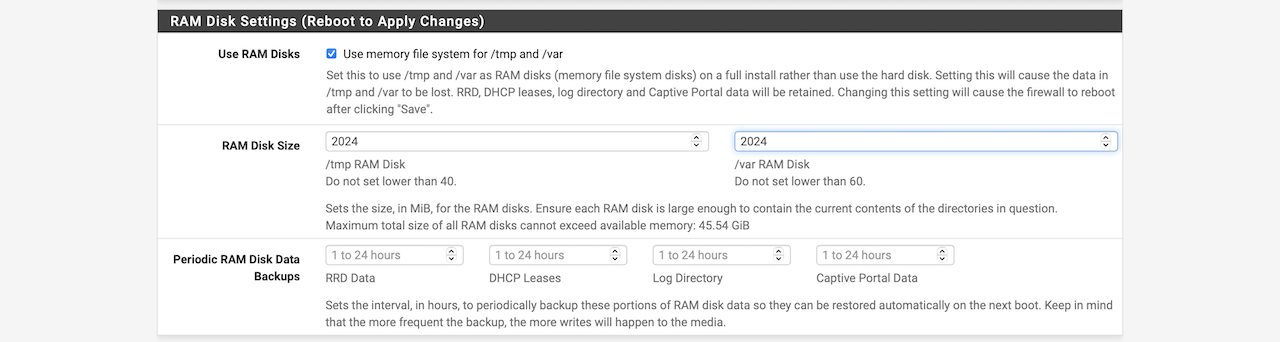

向下捲動至記憶體磁碟設定，然後選取使用 Ram 磁碟核取方塊。
輸入您要配置給 /tmp 和 /var 目錄的 RAM 磁碟大小。
儲存組態。第一次啟用 RAM 磁碟時，系統會提示您重新啟動，您之後可以隨時增加或減少 RAM 磁碟大小。

注意： 由於我們使用 Ram 磁碟，因此在系統關機的情況下，我們 /tmp 和 /var 中的所有檔案都將會遺失。我們必須設定啟動指令碼 (rc.d 檔案)，這會建立 Corosync 與 Pacemaker 需要正常運作的目錄。
開啟 /usr/local/etc/rc.d/corosync 檔案，並將下列行新增至兩個節點上的第 17 行之後的程式碼。
```
mkdir -p /var/lib/corosync
mkdir -p /var/run/qb
chmod 777 /var/run/qb
```

在您進行變更後，Jle 將看起來如下：

#!/bin/sh
     # PROVIDE: corosync
     # REQUIRE: LOGIN FILESYSTEMS
     # KEYWORD: shutdown
     . /etc/rc.subr
     name="corosync"
     rcvar="corosync_enable"
     start_precmd="corosync_precmd"
     corosync_precmd()
     {
         if [ `${SYSCTL_N} kern.ipc.maxsockbuf` -lt 18874368 ]; then
             err 3 "sysctl:kern.ipc.maxsockbuf must be at least 18874
         fi
         mkdir -p /var/lib/corosync
         mkdir -p /var/run/qb
         chmod 777 /var/run/qb
      }
     load_rc_config $name
     : ${corosync_enable:=YES}
     command="/usr/local/sbin/corosync"
     run_rc_command "$1"

Corosync 設定

在所有節點上啟動 Corosync 與 Pacemaker 服務

現在可將 corosync_enable=YES 和 pacemaker_enable=YES 新增至 /etc/rc.conf 檔案。在所有節點上執行下列命令。

Node1@ sysrc corosync_enable=YES
Node2@ sysrc corosync_enable=YES
Node1@ sysrc pacemaker_enable=YES
Node2@ sysrc pacemaker_enable=YES
Node1@ service corosync start
Node2@ service corosync start
Node1@ service pacemaker start
Node2@ service pacemaker start

注意：

啟動 Pacemaker 需要幾秒鐘的時間。

如果您在嘗試啟動 Corosync 時收到錯誤訊息：ERROR: sysctl:kern.ipc.maxsockbuf must be at least 18874368，請前往 pfSense 主控台，按一下系統，然後按一下進階，再按一下系統調整項目，然後更新所有節點上 sysctl:kern.ipc.maxsockbuf 的值。

檢查叢集狀態

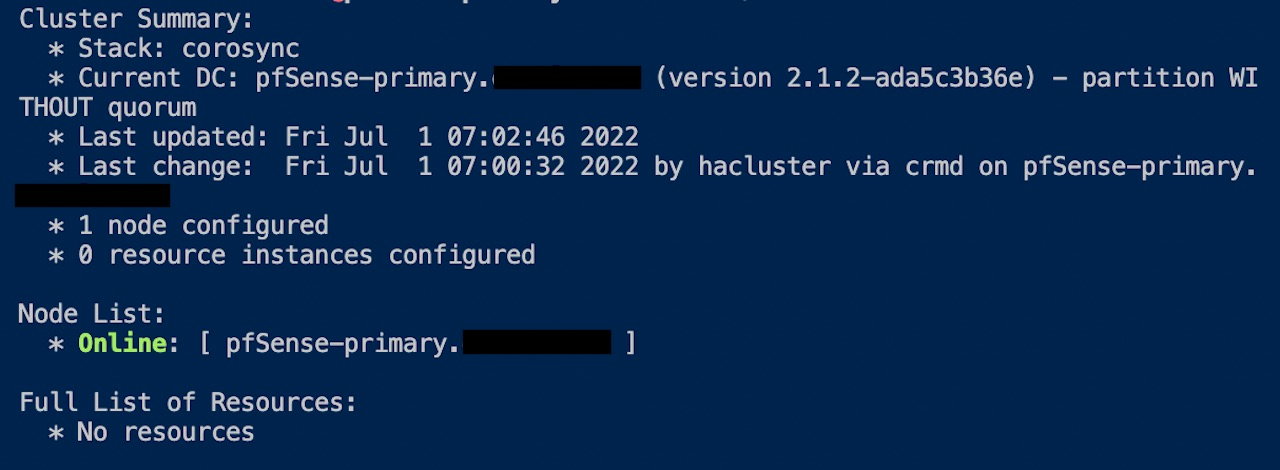

我們已在所有節點上執行 Pacemaker 和 Corosync，請檢查叢集狀態。請執行下列命令來檢查狀態：
```
Node1@ crm status
```
現在就停用 Stonith，因為我們不在此自學課程中涵蓋 Stonith。
```
Node1@ crm configure property stonith-enabled=false
Node2@ crm configure property stonith-enabled=false
```
如您在影像中所見，狀態會告訴您已設定並上線兩個節點。
注意：
- 如果您未見到兩個節點皆已配置且上線 (如圖像中所示)，它代表只有一個實例已配置且在線上。這表示節點無法彼此交談。
- 若要解決此問題，請查看 pfSense 和 Oracle Cloud 安全清單以允許 UDP 和 ICMP 流量。

作業 4：設定 Oracle Cloud Infrastructure CLI

我們需要 OCI CLI 在基礎架構層級的節點之間移動並建立虛擬浮動 IP 的關聯。我們先前已在其他套裝程式安裝 OCI CLI，現在將設定此組態。我們想要使用執行處理主要項目來授權 CLI 命令。您可以進一步瞭解執行處理主體和 OCI 剪輯

請關注此部落格並設定 Oracle Cloud Infrastructure 執行處理主要項目。

設定虛擬浮動 IP

在本教學課程中，我們將使用 192.0.2.3/29 作為虛擬浮動 IP。無法在以 FreeBSD 為基礎的 pfSense 中設定 IPaddr2 活動訊號。如果我們仍然嘗試，將會發出錯誤「IP 無法使用」，套裝軟體 IP 僅限 linux。我們將改設定 IPaddr 散熱片。

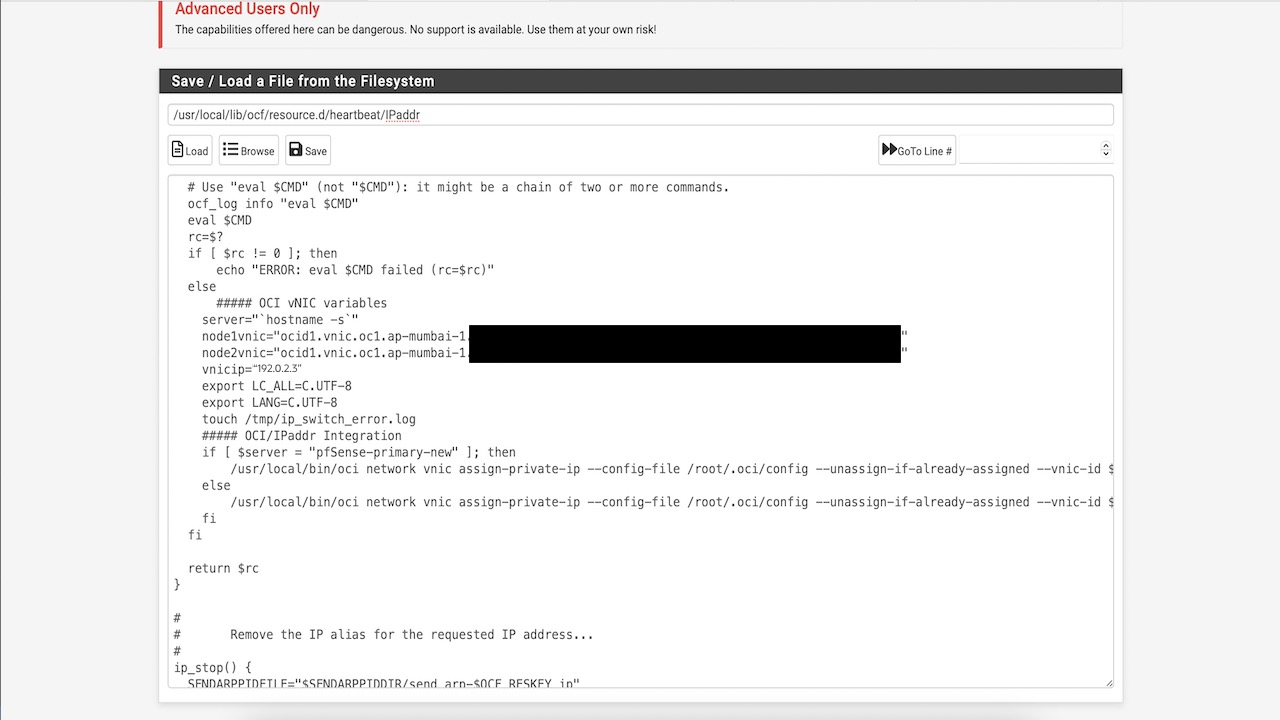

在檔案編輯器中開啟 /usr/local/lib/ocf/resource.d/heartbeat/IPaddr。
新增幾行程式碼，以起始 OCI CLI 將 IP 從一個 vNIC 移到另一個 vNIC。在指令碼的 add_interface() 方法中，於第 584 行後新增下列程式碼行。

在命令檔中指定 node1vnic、node2vnic、vnicip 和主機名稱值。您可以在 Oracle Cloud 主控台、運算、連附的 vNICs 功能表中找到您的 vNIC OCID。

else
##### OCI vNIC variables
    server="`hostname -s`"
    node1vnic="<node1vnic>"
    node2vnic="<node2vnic>"
    vnicip="<floating_IP>"
    export LC_ALL=C.UTF-8
    export LANG=C.UTF-8
    touch /tmp/ip_switch_error.log
##### OCI/IPaddr Integration
    if [ $server = "<host_name>" ]; then
        /usr/local/bin/oci network vnic assign-private-ip --auth instance_principal --unassign-if-already-assigned --vnic-id $node1vnic  --ip-address $vnicip >/tmp/ip_switch_error.log 2>&1
    else
        /usr/local/bin/oci network vnic assign-private-ip --auth instance_principal --unassign-if-already-assigned --vnic-id $node2vnic  --ip-address $vnicip >/tmp/ip_switch_error.log 2>&1
    fi

活動訊號組態

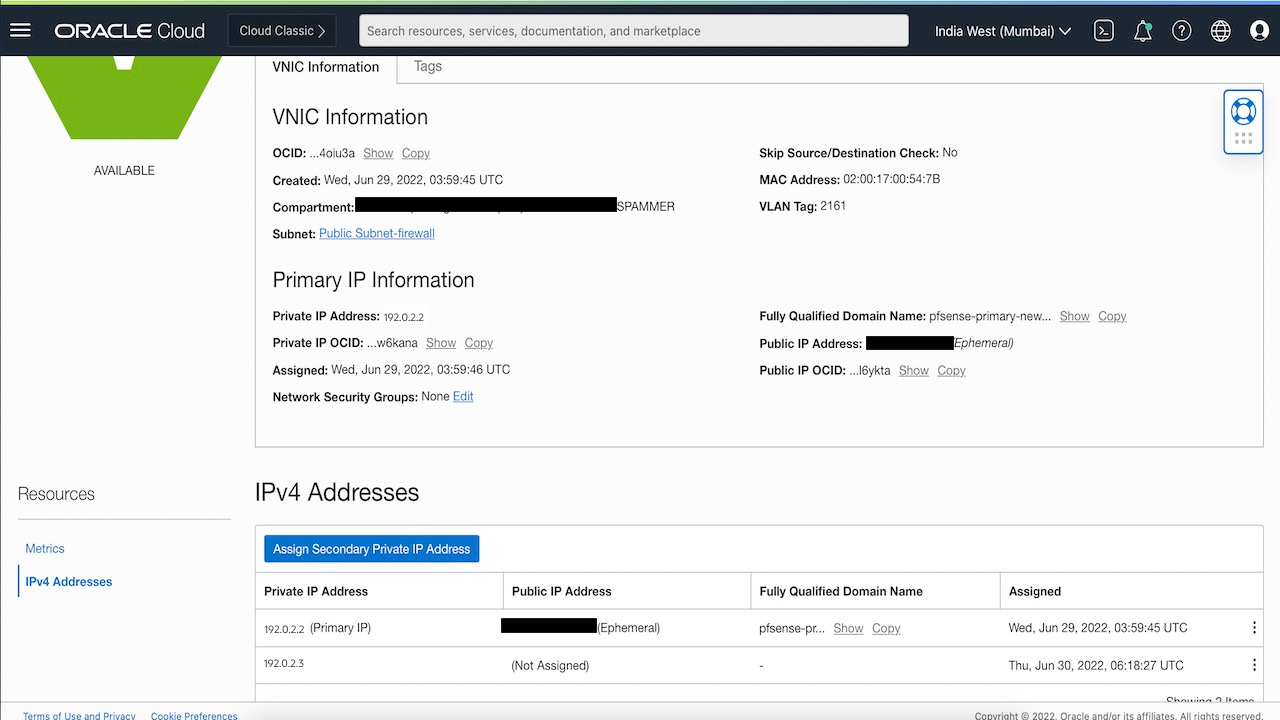

針對節點 1：在 Oracle Cloud 主控台中，前往運算，然後按一下 pfSense-primary ，再按一下連附的 vNIC 。選取主要 vNIC 並新增次要專用 IP (與上述命令檔中的 floating_IP 相同)
針對這兩個節點：在 pfSense 主控台中，前往防火牆，然後按一下虛擬 IP ，並新增 IP 別名 (與上述命令檔中的 floating_IP 相同)。

設定活動訊號

在 pfSense shell 中，對節點 1 執行下列指令。

crm configure primitive IP ocf:heartbeat:IPaddr params ip=192.0.2.3  cidr_netmask="29" nic=”vtnet0” op monitor interval="5s"

在此教學課程中，192.0.2.3 為浮動 IP。請確定將 ip、網路遮罩和 nic 值取代為您的值。這應該會在 Pacemaker 中建立 IP 資源。

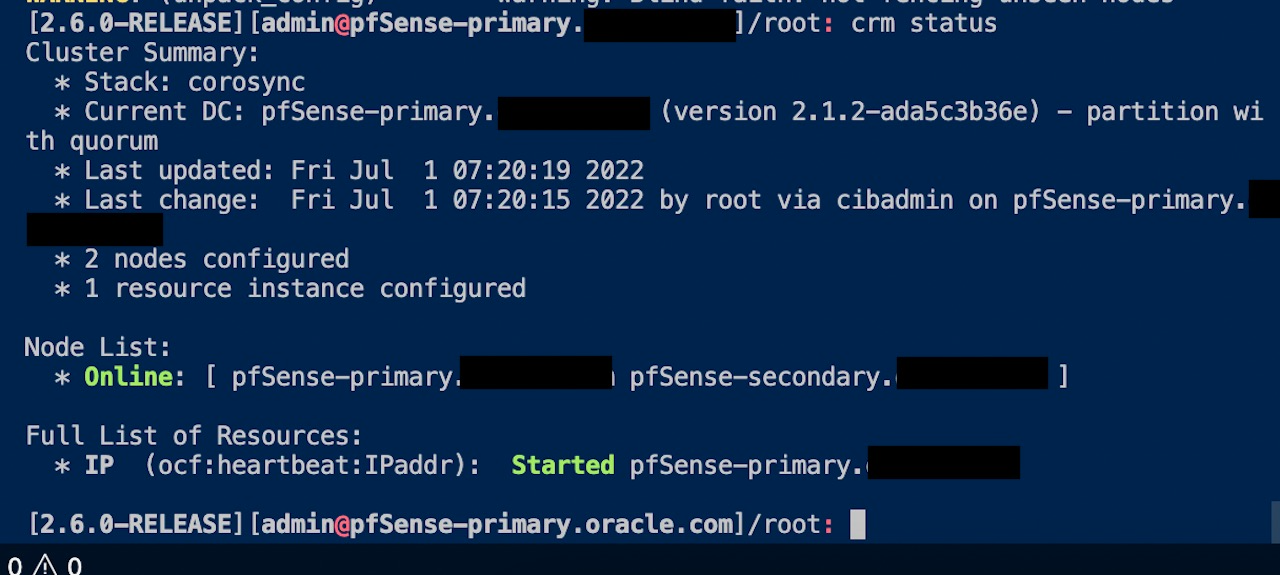

如果您現在執行 crm status，您將會在線上看到兩個節點，以及一個指向 pfSense-primary 的可用資源。您也可以執行 ipconfig vtnet0，檢查虛擬 IP 現在是否與主要節點上的介面關聯。

測試容錯移轉

目前的狀態

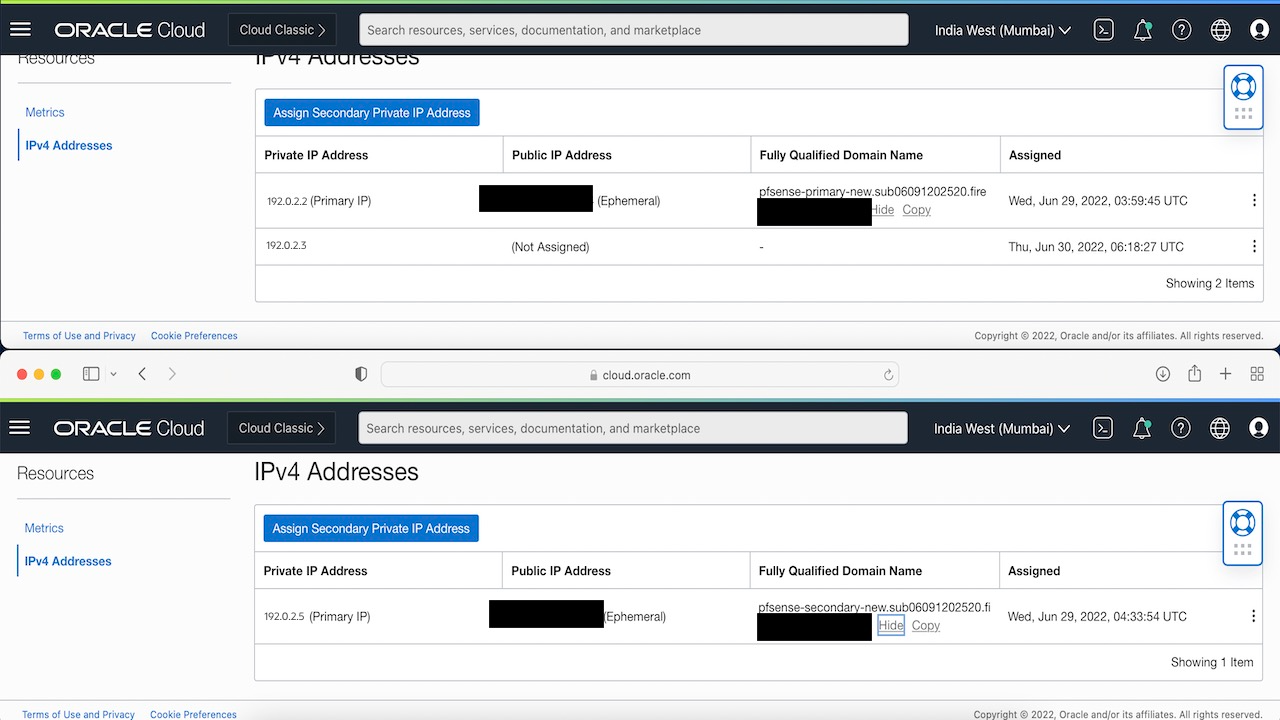

容錯移轉測試時間早於

執行下列命令強制切換：

crm resource move IP pfSense-secondary.example.com

執行 crm status 命令，您會看到浮動 IP 資源現在已移至 pfSense 次要。
查看您節點的 Oracle Cloud 主控台 vNIC 服務，您將會看到浮動 IP 現在已移至第二個節點。

注意： 如果您現在嘗試關閉，資源將會變成已停止狀態，因為它無法判斷要將哪個節點視為主要節點，因為 pfSense 至少需要 50% 的票數來指定主要節點。由於我們只有 2 個節點，其中其中一個節點已關閉，Pacemaker 將無法將一個節點設為主要節點。

執行下列命令以忽略 50% 投票原則：

crm configure property no-quorum-policy=ignore

現在測試關閉，您就可以看到浮動 IP 移動。

作業 5：設定 XLMRPC 與 pfsync

如果想要擁有真正高可用性的叢集，只要移動 IP 就不會進行同步，我們就會希望節點處於已同步狀態。我們必須在每個執行處理上設定另一組 vNIC 以進行同步。

設定 Sync 介面

針對兩個節點：前往運算，選取執行處理，開啟連附的 vnics ，然後按一下建立 vnic 。

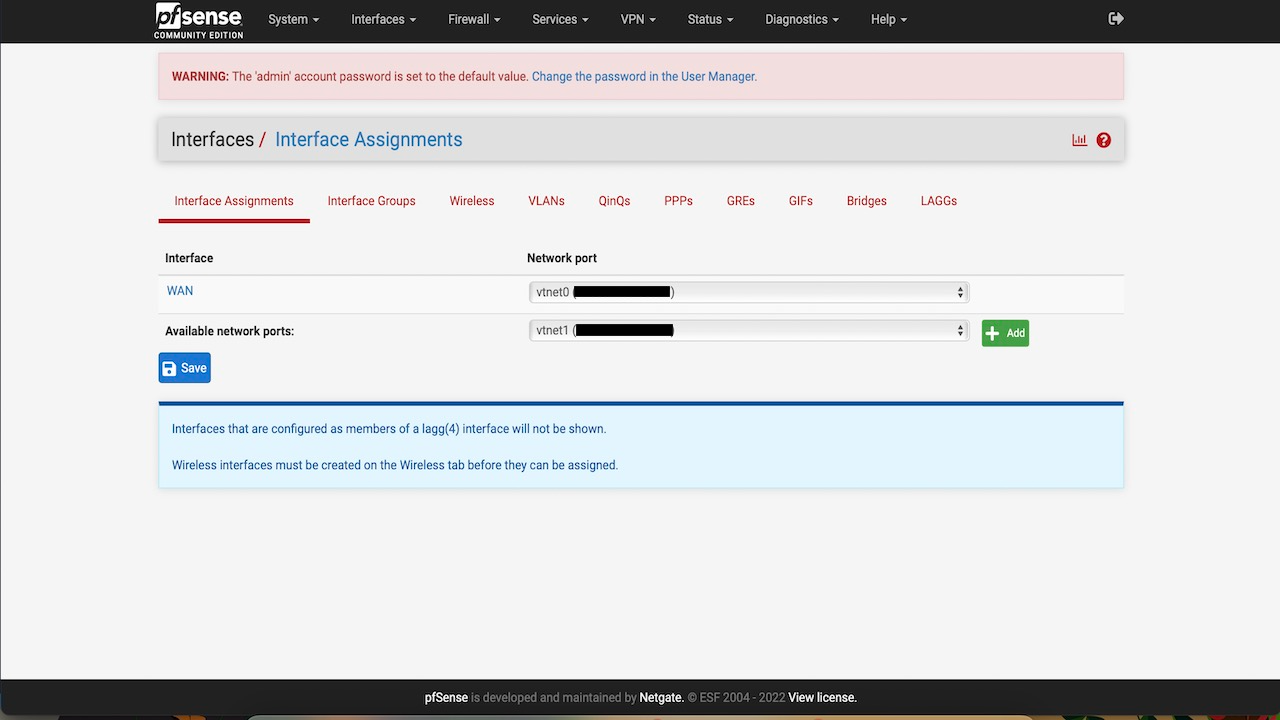

建立並連附 vNIC 之後，請前往 pfSense 主控台、按一下介面，然後按一下指定項目，然後新增偵測到的新介面。
按一下新指定的介面並設定其組態。
在 OCI 主控台的先前步驟中，指定我們建立的靜態 IPv4 位址和子網路遮罩。
按一下儲存並套用變更。

在主要節點上設定高可用性

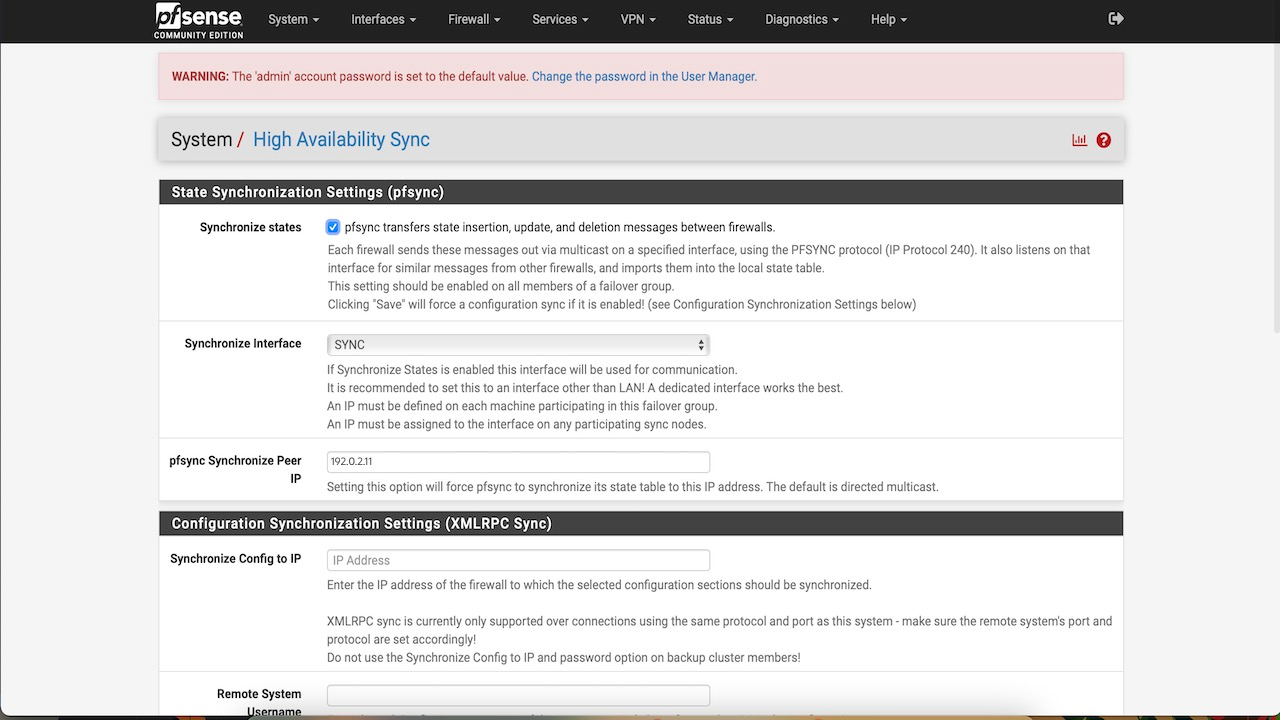

前往 pfSense 主控台，按一下系統，然後按一下高可用性同步。
啟用 pfsync 狀態同步。
選擇同步介面。
新增次要節點 IP。
XMLRPC 同步組態：新增次要節點 IP。
設定使用者名稱與密碼，並檢查所有要同步的內容。
按一下儲存並套用。

在次要節點上設定高可用性

前往 pfSense 主控台，按一下系統，然後按一下高可用性同步。
啟用 pfsync 狀態同步。
選擇同步介面。
新增主要節點 IP。
按一下儲存並套用。

防火牆狀態會在兩個節點之間同步，您可以嘗試在主要執行處理上新增防火牆規則，也會在您的次要節點上看到相同的狀態。現在藉由系統關閉，可以嘗試再次測試容錯移轉。

致謝

作者 - Mayank Kakani (OCI 雲端架構師)
