附註：

• 此教學課程需要存取 Oracle Cloud。若要註冊免費帳戶，請參閱開始使用 Oracle Cloud Infrastructure Free Tier 。
• 它使用 Oracle Cloud Infrastructure 憑證、租用戶及區間的範例值。完成實驗室時，請將這些值取代為您雲端環境特有的值。

使用 Nginx Ingress Controller、OAuth2 Proxy 和 Oracle Identity Domains 保護 Kubernetes Web 服務

簡介

保護 Kubernetes 代管的 Web 服務應該很容易。無論您的應用程式缺乏外部身分識別提供者 (IdP) 整合的內建支援，或您需要單一登入 (SSO) 解決方案來簡化管理並減少每個服務的個別認證機制的需求，OAuth2 代理主機都提供將任何應用程式連線至幾乎任何身分識別提供者 (IdP) 的彈性。

OAuth2 代理主機可作為位於您 Kubernetes 服務前的反向代理主機。它會攔截流量、將使用者重新導向至外部授權伺服器 (例如 Okta 或 GitHub) 以進行登入，並在將要求轉送至後端服務之前驗證存取記號。

目標

• 將簡單的 Web 應用程式部署至 Kubernetes、使用 Nginx Ingress Controller 顯示此應用程式，以及將 OAuth2 代理主機設定為使用 Oracle Identity Domains 作為 IdP。

必要條件

• 存取 Oracle Cloud Infrastructure (OCI) 租用戶。

• 設定為使用公用子網路作為負載平衡器的 Oracle Cloud Infrastructure Container Engine for Kubernetes (OKE) 叢集。

• (選擇性) 存取以更新「網域名稱系統 (DNS)」網域的記錄。

作業 1：建立 OKE 叢集

1. 登入 OCI 主控台，瀏覽至 Oracle Container Engine for Kubernetes ，然後按一下建立。

2. 在建立叢集精靈中，按一下快速建立。



3. 輸入下列資訊，然後按一下下一步。

   • 名稱：輸入叢集名稱。
   • Kubernetes 版本：選取想要使用的版本。
   • Kubernetes API 端點：選取公用端點。
   • 節點類型：選取受管理。
   • Kubernetes 工作節點：選取專用工作者。
   • 節點計數：1。



4. 複查並按一下建立叢集。等待叢集變成可用。

5. 更新與服務子網路關聯的安全清單。

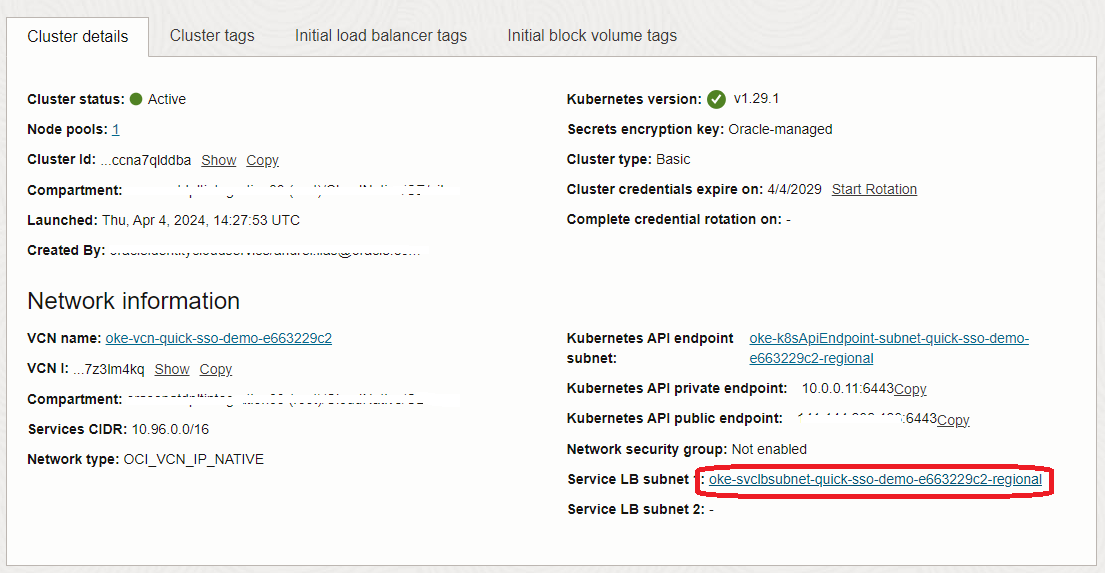

   1. 按一下服務子網路。



   2. 按一下安全清單，然後新增下列規則。

      • 傳入：

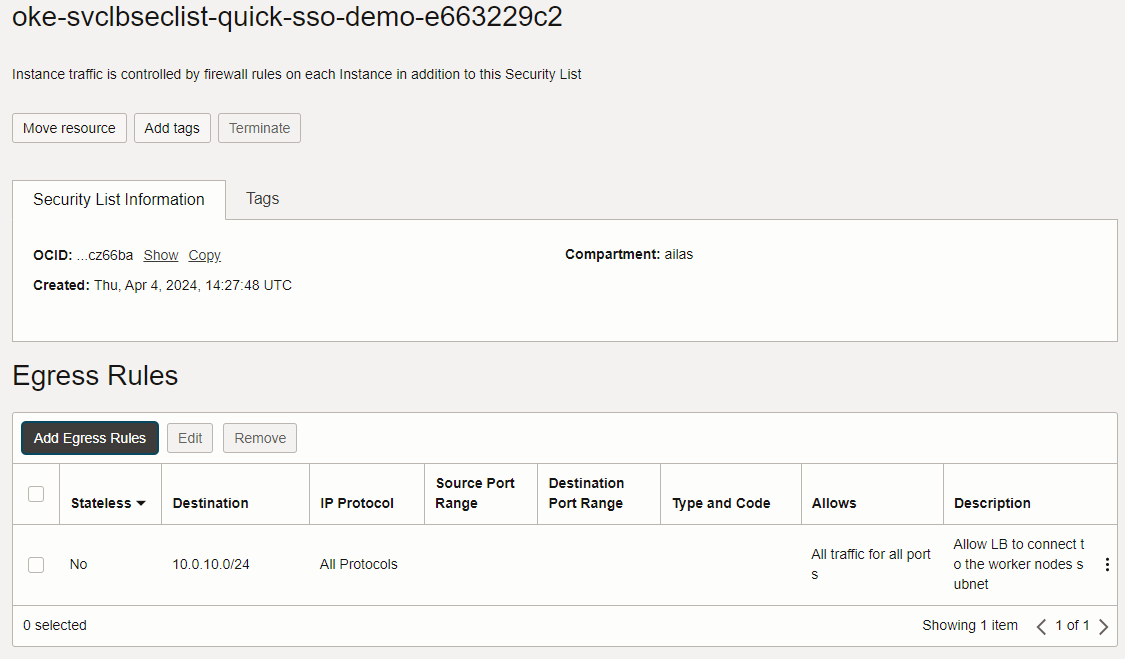

      • 傳出：



6. 更新與工作節點子網路關聯的安全清單，以允許來自負載平衡器的連線。

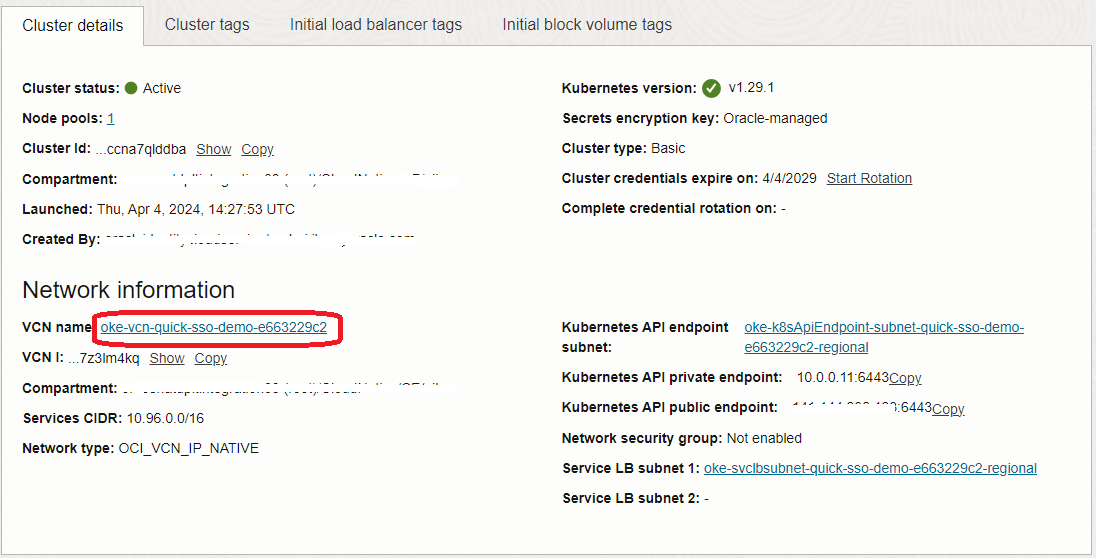

   1. 按一下 VCN 名稱。



   2. 在資源下，選取安全清單，然後按一下節點安全清單。



   3. 將下列輸入規則新增至節點安全清單。



   4. 按一下新增傳入規則。

作業 2：設定 Nginx 傳入控制器

1. 叢集可用之後，您便可以使用 OCI Cloud Shell 存取叢集。按一下存取叢集，然後在 OCI Cloud Shell 中複製並執行下列命令。



2. 執行 kubectl get node 命令以取得可用節點清單。



3. 新增 Nginx Ingress Controller helm 儲存區域。如需詳細資訊，請參閱傳入 NGINX 控制器簡介和 helm 。

   helm repo add ingress-nginx https://kubernetes.github.io/ingress-nginx
   helm repo update


4. 建立 values-override.yaml 檔案。

   controller:
     allowSnippetAnnotations: true
     service:
       annotations:
         oci.oraclecloud.com/load-balancer-type: "lb"
         service.beta.kubernetes.io/oci-load-balancer-backend-protocol: "TCP"
         service.beta.kubernetes.io/oci-load-balancer-shape: "flexible"
         service.beta.kubernetes.io/oci-load-balancer-shape-flex-min: "10"
         service.beta.kubernetes.io/oci-load-balancer-shape-flex-max: "10"


5. 部署 Nginx Ingress Controller。

   helm install ingress-nginx ingress-nginx/ingress-nginx -f values-override.yaml


6. 儲存下列名為 application.yaml 的 yaml 檔案。

   ---
   # Create ClusterIP service
   apiVersion: v1
   kind: Service
   metadata:
     name: httpbin
     labels:
       app: httpbin
   spec:
     ports:
     - port: 5000
       targetPort: 5000
     selector:
       app: httpbin
   ---
   # Deployment of a sample web application
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: httpbin
   spec:
     replicas: 2
     selector:
       matchLabels:
         app: httpbin
         version: v1
     template:
       metadata:
         labels:
           app: httpbin
           version: v1
       spec:
         containers:
         - image: mendhak/http-https-echo
           imagePullPolicy: IfNotPresent
           name: httpbin
           ports:
           - containerPort: 5000
           env:
           - name: HTTP_PORT
             value: "5000"


7. 建立應用程式資源。

   kubectl apply -f application.yaml


8. 為與負載平衡器關聯的公用 IP 位址建立 DNS 記錄。

   • 取得負載平衡器的公用 IP 位址。

     $ kubectl get svc ingress-nginx-controller
     NAME                       TYPE           CLUSTER-IP     EXTERNAL-IP     PORT(S)                      AGE
     ingress-nginx-controller   LoadBalancer   10.96.152.30   158.180.61.74   80:31957/TCP,443:30838/TCP   32s


   • 建立 DNS 記錄。如果您沒有 DNS 伺服器，我們將會使用免費的萬用字元 DNS 服務 nip.io 。

   在此情況下， FQDN 為 158-180-61-74.nip.io。

9. 儲存下列名為 ingress.yaml 的 yaml 檔案。

   注意：請務必使用您的 FQDN 更新主機項目。

   ---
   apiVersion: networking.k8s.io/v1
   kind: Ingress
   metadata:
     name: httpbin-ingress-nginx
   spec:
     ingressClassName: nginx
     tls:
     - hosts:
         - "<YOUR-FQDN>"
     rules:
       - host: "<YOUR-FQDN>"
         http:
           paths:
             - pathType: Prefix
               path: "/"
               backend:
                 service:
                   name: httpbin
                   port:
                     number: 5000


10. 請執行下列命令來建立傳入資源。

    kubectl apply -f ingress.yaml


11. 測試服務的連線。

    $ curl -k https://<YOUR-FQDN>
    {
      "path": "/",
      "headers": {
        "host": "158-180-61-74.nip.io",
        "x-request-id": "b0320217391a922acecbfe10758b3ffe",
        "x-real-ip": "10.0.10.167",
        "x-forwarded-for": "10.0.10.167",
        "x-forwarded-host": "158-180-61-74.nip.io",
        "x-forwarded-port": "443",
        "x-forwarded-proto": "https",
        "x-forwarded-scheme": "https",
        "x-scheme": "https",
        "user-agent": "curl/7.87.0",
        "accept": "*/*"
      },
      "method": "GET",
      "body": "",
      "fresh": false,
      "hostname": "158-180-61-74.nip.io",
      "ip": "10.0.10.167",
      "ips": [
        "10.0.10.167"
      ],
      "protocol": "https",
      "query": {},
      "subdomains": [
        "158-180-61-74"
      ],
      "xhr": false,
      "os": {
        "hostname": "httpbin-644874bcdb-ll4mb"
      },
      "connection": {}
    }


工作 3：在 Oracle 識別網域中設定機密應用程式

1. 瀏覽至 OCI 主控台中的 Oracle Identity Domains ，然後按一下 OracleIdentityCloudService 網域。

2. 從左側功能表中選取整合的應用程式，然後按一下新增應用程式。

3. 選取機密應用程式，然後按一下啟動工作流程。



4. 輸入應用程式名稱、描述，然後按一下下一步。



5. 設定應用程式 oAuth 參數。

   1. 在授權區段中，選取授權代碼。

   2. 輸入下列 URL，然後按一下下一步。

      • 重新導向 URL：https://<YOUR-FQDN>/oauth2/callback。
      • 登出後重新導向 URL：https://<YOUR-FQDN>。
      • 登出 URL：https://<YOUR-FQDN>/oauth2/sign_out。

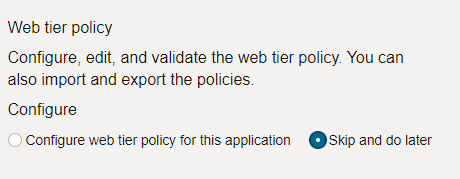

6. 在 Web 層原則中，選取略過並稍後執行，然後按一下完成。



7. 按一下啟動來啟用應用程式。



8. 瀏覽至左側功能表中的群組，並將允許認證的使用者群組與此應用程式建立關聯。

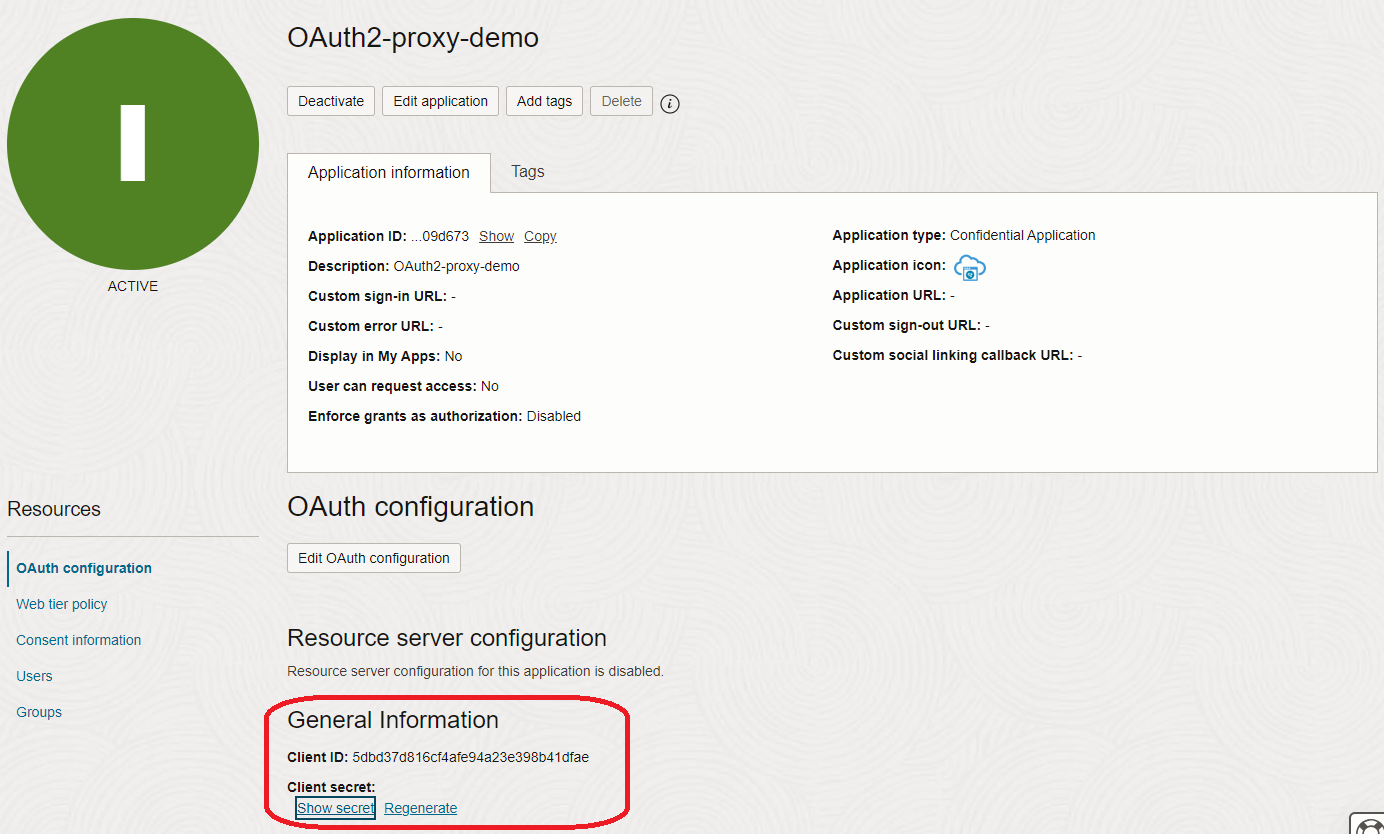

9. 請注意用戶端 ID 和用戶端密碼。



10. 按一下 OracleIdentityCloudService 網域，然後展開網域 URL 。



    例如：識別網域 URL 將會是 https://idcs-01234567890abcdef.identity.oraclecloud.com (我們會將連接埠號碼刪除)。

工作 4：部署 OAuth2 代理主機

我們使用 OAuth2 代理主機來處理 OAuth2 或 OpenID Connect (OIDC) 複雜性，並確保所有轉送至應用程式的要求都會經過認證。

1. 儲存下列名為 oauth2-proxy.yaml 的 yaml 檔案，並以適用的值取代預留位置。

   注意：

   • <Identity Domain URL>: https://idcs-01234567890abcdef.identity.oraclecloud.com/

   • <Identity Domain FQDN>: idcs-01234567890abcdef.identity.oraclecloud.com

   ---
   apiVersion: apps/v1
   kind: Deployment
   metadata:
     labels:
       k8s-app: oauth2-proxy
     name: oauth2-proxy
   spec:
     replicas: 1
     selector:
       matchLabels:
         k8s-app: oauth2-proxy
     template:
       metadata:
         labels:
           k8s-app: oauth2-proxy
       spec:
         containers:
         - args:
           - --provider=oidc
           - --provider-display-name="Oracle Identity Domains"
           - --oidc-issuer-url=<Identity Domain URL>
           - --redirect-url=https://<YOUR-FQDN>/oauth2/callback
           - --upstream=file:///dev/null
           - --http-address=0.0.0.0:4180
           - --email-domain=*
           - --set-xauthrequest=true
           - --session-cookie-minimal=true
           - --whitelist-domain=<Identity Domain FQDN>
           env:
           - name: OAUTH2_PROXY_CLIENT_ID
             value: "<APPLICATION_CLIENT_ID>"
           - name: OAUTH2_PROXY_CLIENT_SECRET
             value: "<APPLICATION_CLIENT_SECRET>"
           # docker run -ti --rm python:3-alpine python -c 'import secrets,base64; print(base64.b64encode(base64.b64encode(secrets.token_bytes(16))));'
           - name: OAUTH2_PROXY_COOKIE_SECRET
             value: "<OUTPUT_OF_THE_ABOVE_DOCKER_COMMAND>"
           image: quay.io/oauth2-proxy/oauth2-proxy:latest
           imagePullPolicy: Always
           name: oauth2-proxy
           ports:
           - containerPort: 4180
             protocol: TCP
   ---
   apiVersion: v1
   kind: Service
   metadata:
     labels:
       k8s-app: oauth2-proxy
     name: oauth2-proxy
   spec:
     ports:
     - name: http
       port: 4180
       protocol: TCP
       targetPort: 4180
     selector:
       k8s-app: oauth2-proxy
   ---
   apiVersion: networking.k8s.io/v1
   kind: Ingress
   metadata:
     name: oauth2-proxy
     annotations:
       nginx.ingress.kubernetes.io/configuration-snippet: |
         set $xheader "";
         if ( $request_uri = "/oauth2/sign_out" ){
           set $xheader "https://<Identity Domain FQDN>/oauth2/v1/userlogout;
         }
         proxy_set_header X-Auth-Request-Redirect ${xheader};
   spec:
     ingressClassName: nginx
     rules:
     - host: <YOUR-FQDN>
       http:
         paths:
         - path: /oauth2
           pathType: Prefix
           backend:
             service:
               name: oauth2-proxy
               port:
                 number: 4180
     tls:
     - hosts:
       - <YOUR-FQDN>


2. 將 OAuth2 代理主機建置到 OKE。

   kubectl apply -f oauth2-proxy.yaml


   確認 Pod 正在執行中。

   kubectl get pods -l k8s-app=oauth2-proxy


3. 將 Nginx 設定為使用 OAuth2 代理主機進行要求認證。

   以認證註解更新 ingress.yaml 檔案。

   ---
   apiVersion: networking.k8s.io/v1
   kind: Ingress
   metadata:
     name: httpbin-ingress-nginx
     annotations:
       nginx.ingress.kubernetes.io/auth-url: "https://$host/oauth2/auth"
       nginx.ingress.kubernetes.io/auth-signin: "https://$host/oauth2/start?rd=$escaped_request_uri"
       nginx.ingress.kubernetes.io/auth-response-headers: "x-auth-request-user, x-auth-request-email"
   spec:
     ingressClassName: nginx
     tls:
     - hosts:
         - "<YOUR-FQDN>"
     rules:
       - host: "<YOUR-FQDN>"
         http:
           paths:
             - pathType: Prefix
               path: "/"
               backend:
                 service:
                   name: httpbin
                   port:
                     number: 5000

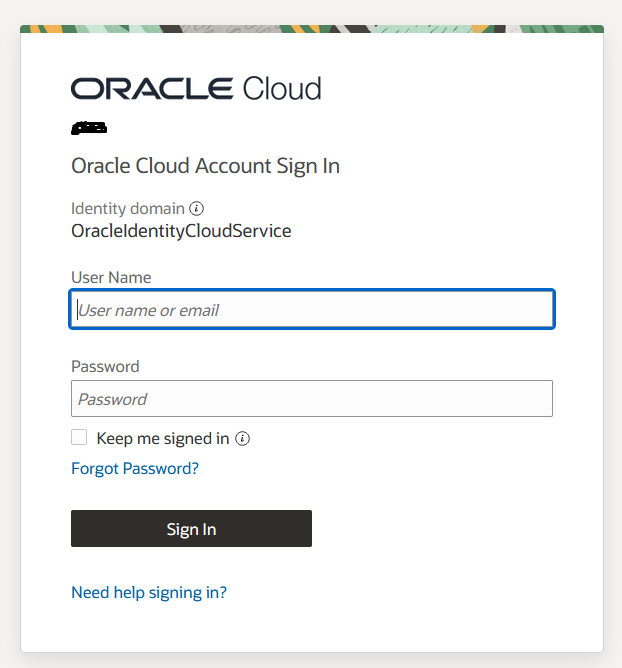

4. 嘗試連線您的應用程式。您應該被重導至 Oracle 認證頁面。驗證成功後，您應重新導向至您的應用程式。



   識別認證的使用者有兩個標頭。

   "x-auth-request-user": "[e-mail]"
   "x-auth-request-email": "[e-mail]"


5. 若要從應用程式登出，您可以前往頁面上的 /oauth2/sign_out。

   https://<YOUR-FQDN>/oauth2/sign_out


   已知問題：登出後重新導向無法運作。此處會追蹤此問題：新增 id_token_hint 參數至 OIDC 提供者的登出提供者 URL 。

作業 5：清除資源

1. 請執行下列命令以刪除所有 Kubernetes 部署的資源。

   kubectl delete -f oauth2-proxy.yaml -f ingress.yaml -f application.yaml
   helm uninstall ingress-nginx


2. 從 Oracle Identity Domains 刪除應用程式。

3. 刪除 OKE 叢集。

4. 刪除為 OKE 叢集建立的 VCN。

   注意：

   • 您必須等待 OKE 叢集與節點集區刪除結束。

   • VCN 名稱包含 OKE 叢集的名稱：oke-vcn-quick-<oke-cluster-name>-<random-string>。
