使用 Multus CNI 設定 OKE 上的 Pod SR-IOV 介面

簡介

SR-IOV 是一項規格，可讓單一 PCIe 裝置顯示為多個獨立的實體 PCIe 裝置。SR-IOV 是藉由引入物理功能 (PF) 和虛擬功能 (VF) 的概念來運作。主機使用 PF，通常代表單一 NIC 連接埠。VF 是該 PF 的輕量型版本。藉由適當的支援，SR-IOV 會為實體硬體 (例如 SmartNIC) 提供一種方式，使其成為數種不同的 (網路介面) 裝置。有了容器，我們就可以將其中一個介面 (VF) 從主機移到容器或 Pod 的網路命名空間，讓容器現在可以直接存取介面。此方案的優點在於，我們無法藉由 virt-io 取得原生裝置效能，進而降低成本。

注意：本教學課程中描述的外掛程式和程序僅適用於裸機執行處理。若為虛擬機器型執行處理，則需要一組不同的 Plug-in 和組態。

目標

本教學課程描述如何為 OKE 叢集上執行的 Pod 設定次要 SR-IOV 虛擬功能型網路介面。它運用 SRIOV-CNI 外掛程式將 SR-IOV 虛擬功能管理為可以在節點上配置的資源，並使用 Multus 中繼 CNI 將其他網路介面增加至 Pod。

運作方式

此方法具有數個圖層和元件。Kubernetes 裝置 Plug-in 可管理一組虛擬函數，並將其發布為節點上可配置的資源。Pod 要求這類資源時，可以將 Pod 指定給可用資源的節點，SR-IOV CNI 可以將虛擬功能探測至 Pod 的網路命名空間中。CNI 中繼外掛程式 (例如 Multus) 會處理 Pod 的多個網路附件，因此 Pod 可以透過 SR-IOV 與覆疊網路進行通訊。

我們首先在具有 SR-IOV 功能的 smartNICs 上設定一些 VF，這些 VF 就會將它們本身呈現為個別的 NIC。接著，我們會將這些 VF 設定為 Oracle Cloud Infrastructure (OCI) 可以辨識的 MAC 位址。這些 VF 是在 Multus 之外建立的，可以是手動 (如本教學課程中所述)，或是使用可以在建立節點時呼叫的程序檔。此時，我們的每個 VF 集區都會以個別的 NIC 和 OCI MAC 位址身分識別。Kubernetes 網路探測工作群組會維護一個特殊目的網路裝置外掛程式，可探索和發佈 VF 作為可配置的節點資源。SR-IOV CNI (也來自 Kubernetes 網路探測工作群組) 可與裝置外掛程式搭配運作，並根據 Pod 生命週期管理這些虛擬功能指定給 Pod。

現在，我們有一或多個節點具有 VF 集區，由 SR-IOV 裝置外掛程式辨識和管理為可配置的節點資源。Pod 可以要求這些檔案。SR-IOV CNI 將 VF 放入 Pod 建立時的 Pod 網路命名空間中，並釋出 Pod 刪除上的 VF (將它移回根命名空間)。這樣可以為另一個 Pod 配置 VF。像是 Multus 的中繼外掛程式可向 CNI 提供 VF 資訊，並管理 Pod 上的多個網路附件。

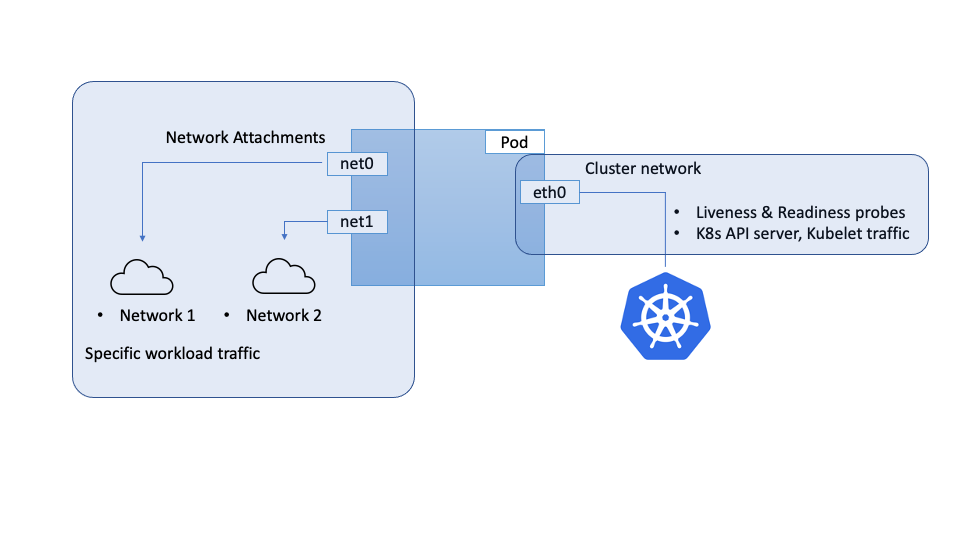

多用途 Pod 影像

作業 1：設定主機

我們從裸機主機開始，您可以在此為 PCIe 介面設定 VF。使用裸機主機時，請執行下列步驟。

建立 VF：透過 SSH 登入裸機節點。尋找實體裝置並將虛擬功能新增至實體裝置。

注意：只有自動化需要取得裝置名稱的命令檔。

此處的範例會在裝置上建立兩個 VF。

# Gets the physical device. Alterntively, just run `ip addr show` and look at the primary iface to set $PHYSDEV
URL=http://169.254.169.254/opc/v1/vnics/
baseAddress=`curl -s ${URL} | jq -r '.[0] | .privateIp'`
PHYSDEV=`ip -o -4 addr show | grep ${baseAddress} | awk -F: '{gsub(/^[ \t]|[ \t]$/,"",$2);split($2,out,/[ \t]+/);print out[1]}'`

# Add two VFs
echo "2" > /sys/class/net/${PHYSDEV}/device/sriov_numvfs

# Verify the VFs
ip link show ${PHYSDEV}

將 OCI MAC 位址指定給 VF。

這些 VF 現在將會有自動產生的 MAC 位址 (或 000)。我們必須為 OCI 網路允許的這些流量設定 OCI MAC 位址。在主機上建立與所建立 VF 數目相同的 VNIC 連附項。請注意每個 VNIC 連附的 MAC 位址。現在，我們指派了 OCI 認可我們建立的 VFS 的每個 MAC 位址。
```
# For each MAC address from the VNIC attachments

ip link set ${PHYSDEV} vf <n= 0..numVFs> mac <MAC Address from VNIC attachment> spoofchk off

# verify all VFs have Mac addresses from OCI
ip link show ${PHYSDEV}
```

這樣就應該是自動完成的主機設定，因為每部主機都需要將 SR-IOV 網路資源提供給 Pod。

作業 2：安裝 SR-IOV CNI

此 CNI 可以安裝在 1.16+ 叢集上作為常駐程式集。沒有 SR-IOV 裝置的節點會由裝置外掛程式本身正常處理。

git clone https://github.com/k8snetworkplumbingwg/sriov-cni.git && cd sriov-cni
kubectl apply -f images/k8s-v1.16/sriov-cni-daemonset.yaml && cd..

作業 3：安裝 SR-IOV 網路裝置外掛程式

注意：裝置外掛程式不會即時建立 VF，必須個別建立 VF。

裝置 Plug-in 會尋找並宣告節點上具備 SR-IOV 功能的網路裝置。為了達成此目的，裝置 Plug-in 需要能夠建立裝置 Plug-in 端點的組態。組態會識別所使用的裝置和驅動程式。

建立 SR-IOV 資源集區的 ConfigMap。若要設定 ConfigMap，我們需要知道裝置使用的供應商 ID、裝置 ID 和驅動程式。
1. 若要尋找供應商 ID 和裝置 ID：
```
lspci -nn|grep Virtual

31:02.0 Ethernet controller [0200]: Broadcom Inc. and subsidiaries NetXtreme-E Ethernet Virtual Function [14e4:16dc]
31:02.1 Ethernet controller [0200]: Broadcom Inc. and subsidiaries NetXtreme-E Ethernet Virtual Function [14e4:16dc]
```
2. 在上述範例中，我們有兩個 VF，而最後一個位元的資訊可為我們提供供應商 ID (14e4) 和裝置 ID (16dc)。我們可以和 lspci 使用的 hwdata 交叉檢查此項目。
```
cat /usr/share/hwdata/pci.ids|grep 16dc
```
3. 若要尋找使用的驅動程式：
```
# filtering based on the PCIe slots.
find /sys | grep drivers.*31:02.0|awk -F/ '{print $6}'

bnxt_en
```

設定 ConfigMap。ConfigMap 必須命名為 sriovdp-config，且必須具有金鑰 config.json

cat << EOF > sriovdp-config.yaml
apiVersion: v1
kind: ConfigMap
metadata:
  name: sriovdp-config
  namespace: kube-system
data:
  config.json: |
    {
      "resourceList": [{
              "resourceName": "mlnx_sriov_rdma",
              "resourcePrefix": "mellanox.com",
              "selectors": {
                "vendors": ["15b3"],
                "devices": ["101e"],
                "drivers": ["mlx5_core"],
                "isRdma": false
              }
          },
          {
              "resourceName": "netxtreme_sriov_rdma",
              "resourcePrefix": "broadcom.com",
              "selectors": {
                "vendors": ["14e4"],
                "devices": ["16dc"],
                "drivers": ["bnxt_en"],
                "isRdma": false
              }
          }
      ]
    }
EOF

kubectl create -f sriovdp-config.yaml

設定裝置 Plug-in。在建立配置對映後，裝置外掛程式可以安裝為常駐程式集。

git clone https://github.com/k8snetworkplumbingwg/sriov-network-device-plugin.git && cd sriov-network-device-plugin
kubectl create -f deployments/k8s-v1.16/sriovdp-daemonset.yaml && cd ..

部署常駐程式之後，您可以查看容器日誌以進行疑難排解。成功部署之後，節點應該將虛擬函數列為可配置的資源。

kubectl get node <node_name> -o json | jq '.status.allocatable'

{
  "broadcom.com/netxtreme_sriov_rdma": "2",
  "cpu": "128",
  "ephemeral-storage": "37070025462",
  "hugepages-1Gi": "0",
  "hugepages-2Mi": "0",
  "memory": "527632840Ki",
  "pods": "110"
}

作業 4：安裝中繼外掛程式 CNI (多重)

Multus 是一種中繼外掛程式，它可以將 VF 資訊提供給下游 CNI (例如 SR-IOV CNI 外掛程式)，以處理網路資源探測，同時啟用具有多個網路介面的「多址」Pod 或 Pod。

安裝多重使用者：
```
git clone https://github.com/k8snetworkplumbingwg/multus-cni.git && cd multus-cni
kubectl apply -f images/multus-daemonset.yml && cd ..
```
注意：
- 標記為 stable 的常駐程式集所使用的預設影像需要 kubelet 為 v1.20.x。若在較舊的叢集上安裝，請編輯清單中的子集，然後使用多重使用者影像標記 v3.7.1。
- 此清單會為 kind:NetworkAttachmentDefinition 建立新的 CRD，並透過常駐程式在所有節點上提供多重二進位檔。

若要將其他介面連附至 Pod，必須設定介面的組態。此封裝在 NetworkAttachmentDefinition 類型的自訂資源中。此組態基本上是封裝成自訂資源的 CNI 組態。

讓我們設定範例 NetworkAttachmentDefinition

cat << EOF > sriov-net1.yaml
apiVersion: k8s.cni.cncf.io/v1
kind: NetworkAttachmentDefinition
metadata:
  name: sriov-net1
  annotations:
    k8s.v1.cni.cncf.io/resourceName: broadcom.com/netxtreme_sriov_rdma
spec:
  config: '{
  "type": "sriov",
  "cniVersion": "0.3.1",
  "name": "sriov-network",
  "ipam": {
    "type": "host-local",
    "subnet": "10.20.30.0/25",
    "routes": [{
      "dst": "0.0.0.0/0"
    }],
    "gateway": "10.20.10.1"
  }
}'
EOF

kubectl apply -f sriov-net1.yaml

作業 5：使用多個介面部署及測試 Pod

Pod 現在可以使用註解和資源要求來要求其他介面。資源要求將協助排程器根據節點的 VF 可用性指定 Pod，而且註解可讓描述 Plug-in (Multus) 瞭解要使用哪一個 NetworkAttachmentDefinition (CNI 組態)。

以下為測試 Pod 的範例：

## Create the first pod
cat << EOF | kubectl create -f -
apiVersion: v1
kind: Pod
metadata:
  name: testpod1
  annotations:
    k8s.v1.cni.cncf.io/networks: sriov-net1
spec:
  containers:
  - name: appcntr1
    image: centos/tools
    imagePullPolicy: IfNotPresent
    command: [ "/bin/bash", "-c", "--" ]
    args: [ "while true; do sleep 300000; done;" ]
    resources:
      requests:
        broadcom.com/netxtreme_sriov_rdma: '1'
      limits:
        broadcom.com/netxtreme_sriov_rdma: '1'
EOF

## Create a second pod
cat << EOF | kubectl create -f -
apiVersion: v1
kind: Pod
metadata:
  name: testpod2
  annotations:
    k8s.v1.cni.cncf.io/networks: sriov-net1
spec:
  containers:
  - name: appcntr1
    image: centos/tools
    imagePullPolicy: IfNotPresent
    command: [ "/bin/bash", "-c", "--" ]
    args: [ "while true; do sleep 300000; done;" ]
    resources:
      requests:
        broadcom.com/netxtreme_sriov_rdma: '1'
      limits:
        broadcom.com/netxtreme_sriov_rdma: '1'
EOF

建立兩個 Pod 時，應該會看到兩者都在執行中。快速測試：

## Verify that both pods have two interfaces. An `eth0` on the overlay and a `net1` which is the VF.
kubectl exec -it testpod1 -- ip addr show
kubectl exec -it testpod2 -- ip addr show

## Checkout the routes
kubectl exec -it testpod1 -- route -n
kubectl exec -it testpod2 -- route -n

## test communication
kubectl exec -it testpod1 -- ping <IP for net1 on pod2>

確認書

作者 - Jeevan Joseph，首席產品經理
