使用 Oracle Cloud Infrastructure Kubernetes Engine 使用 Terraform 部署 Kubernetes 叢集

簡介

在 Oracle Cloud Infrastructure Kubernetes Engine (OCI Kubernetes 引擎或 OKE) 上部署 Kubernetes 與 Terraform，提供簡化且可擴展的方式來管理雲端中的容器化應用程式。Oracle Cloud Infrastructure 管理的 Kubernetes 服務 OKE 可簡化 Kubernetes 叢集的部署、管理及調整規模。

透過使用 Terraform (基礎架構即程式碼 (IaC) 工具，您可以將 OKE 叢集的佈建和組態自動化，以確保一致性和效率。這個組合允許重複部署、基礎架構版本控制和簡易更新，因此適用於想要運用 Oracle Cloud Infrastructure 生態系統的雲端原生和 DevOps 導向團隊。

在本教學課程中，我們將使用 Terraform 在 OCI OKE 上部署非常具體的 Kubernetes 架構。

我們將部署下列元件：

網際網路閘道
NAT 閘道
服務閘道
7 x 子網路 (私有與公開)
2 x 節點集區
4 x 工作節點 (執行處理)
堡壘主機 (執行處理)
運算子 (執行處理)

目標

使用 OKE 在 Terraform 部署 Kubernetes 叢集。

必要條件

若要使用 Terraform 在 OCI 上部署物件，您必須先準備環境以進行認證和執行 Terraform 命令檔。如需詳細資訊，請參閱工作 2：準備環境以進行認證並執行 Terraform 命令檔。

作業 1：使用 Terraform 命令檔複製儲存區域

從此處複製 terraform-oci-oke 儲存區域： terraform-oci-oke 。
1. 撰寫此教學課程時，最新版本為 5.1.8。
2. 您可以使用完整的儲存區域下載完整的壓縮檔，或使用 git clone 命令複製儲存區域。
3. 按一下版本以存取 5.1.8 分支。
1. 請注意，您在 5.1.8 分支中。
2. 按一下 docs 資料夾。
按一下 src 資料夾。
按一下 SUMMARY.md 檔案。

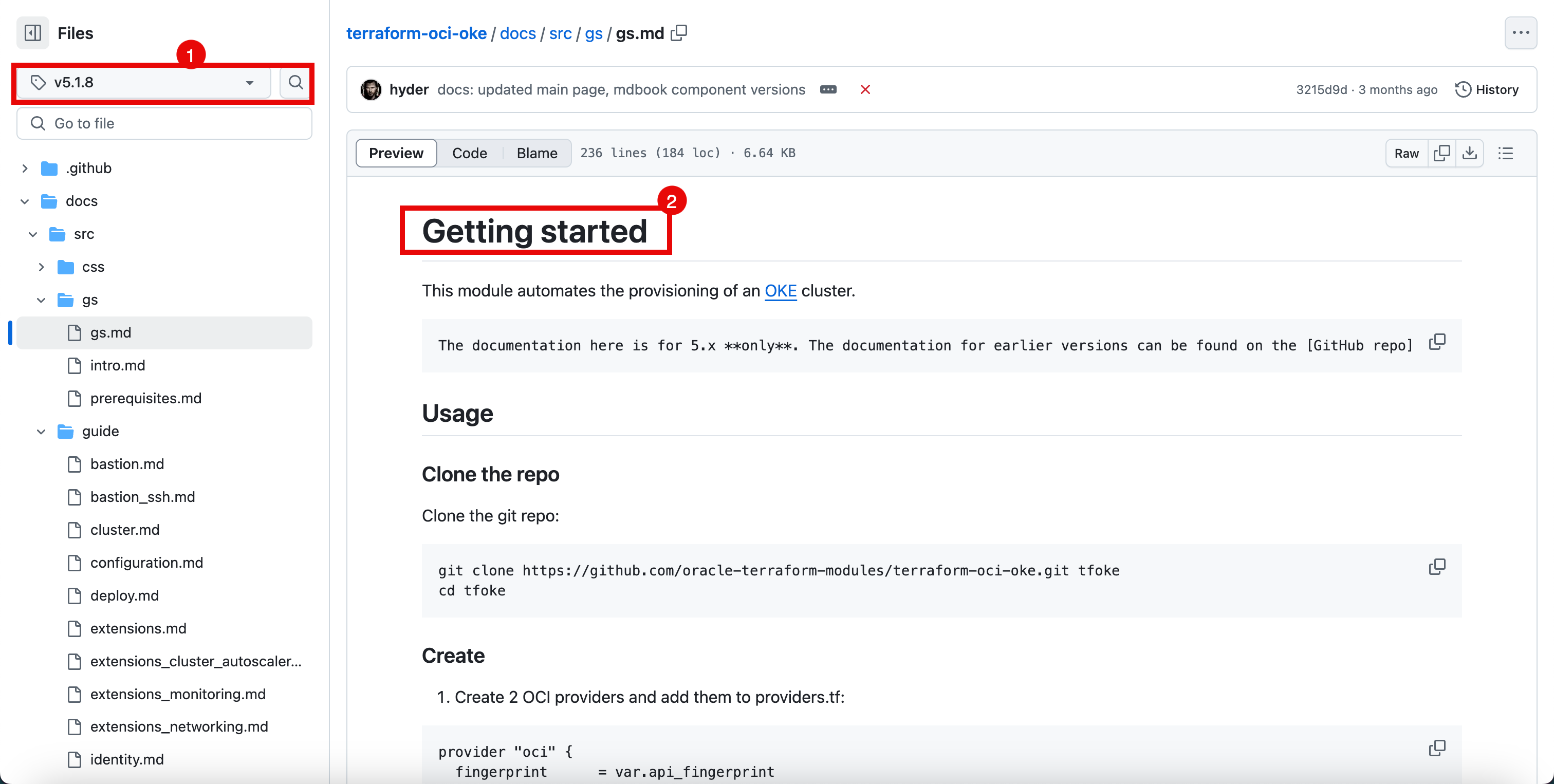

按一下開始使用。
1. 請注意，您仍然位於 5.1.8 分支中，視程式碼版本而定，其他分支可能包含不同類型的文件步驟。
2. 請注意，您位於開始使用頁面，此頁面將確實執行標題所說的動作。
在下列輸出中，您可以查看我們如何使用入門頁面來建立此教學課程。
1. 執行 git clone 命令以複製儲存區域。
```
iwhooge@iwhooge-mac ~ % git clone https://github.com/oracle-terraform-modules/terraform-oci-oke.git tfoke
```
2. 執行下列命令，將資料夾變更為儲存庫資料夾。
3. 執行下列命令以列出資料夾的內容。
4. 您可以查看儲存區域的所有檔案。

在此目錄內使用下列內容建立 providers.tf 檔案。

providers.tf:

provider "oci" {
  fingerprint      = var.api_fingerprint
  private_key_path = var.api_private_key_path
  region           = var.region
  tenancy_ocid     = var.tenancy_id
  user_ocid        = var.user_id
}

provider "oci" {
  fingerprint      = var.api_fingerprint
  private_key_path = var.api_private_key_path
  region           = var.home_region
  tenancy_ocid     = var.tenancy_id
  user_ocid        = var.user_id
  alias            = "home"
}

執行下列命令以列出資料夾內容。
請注意，已建立 providers.tf 檔案。

執行下列命令以起始 Terraform 並升級必要的模組。
```
iwhooge@iwhooge-mac tfoke % terraform init --upgrade
```
請注意，會顯示訊息：已順利起始 Terraform 。

確定您有下列可用資訊，以建立 terraform.tfvars 檔案。您可以使用下列步驟擷取此資訊：工作 2：準備環境以進行認證並執行 Terraform 命令檔。

租用戶 OCID	ocid1.tenancy.oc1..aaaaaaaaXXX
使用者 OCID	ocid1.user.oc1..aaaaaaaaXXX
指紋	30：XXX
區域	阿布達比 -1
私密金鑰路徑	~/.oci/4-4-2023-rsa-key.pem
區間 OCID	ocid1.compartment.oc1..aaaaaaaaXXX

我們需要在此目錄內建立具有下列內容的 terraform.tfvars 檔案。

terraform.tfvars:

# Identity and access parameters
api_fingerprint      = "30:XXX"
api_private_key_path = "~/.oci/4-4-2023-rsa-key.pem"

home_region = "me-abudhabi-1"
region      = "me-abudhabi-1"
tenancy_id  = "ocid1.tenancy.oc1..aaaaaaaaXXX"
user_id     = "ocid1.user.oc1..aaaaaaaaXXX"

# general oci parameters
compartment_id = "ocid1.compartment.oc1..aaaaaaaaXXX"
timezone       = "Australia/Sydney"

# ssh keys
ssh_private_key_path = "~/.ssh/id_rsa"
ssh_public_key_path  = "~/.ssh/id_rsa.pub"

# networking
create_vcn               = true
assign_dns               = true
lockdown_default_seclist = true
vcn_cidrs                = ["10.0.0.0/16"]
vcn_dns_label            = "oke"
vcn_name                 = "oke"

# Subnets
subnets = {
  bastion  = { newbits = 13, netnum = 0, dns_label = "bastion", create="always" }
  operator = { newbits = 13, netnum = 1, dns_label = "operator", create="always" }
  cp       = { newbits = 13, netnum = 2, dns_label = "cp", create="always" }
  int_lb   = { newbits = 11, netnum = 16, dns_label = "ilb", create="always" }
  pub_lb   = { newbits = 11, netnum = 17, dns_label = "plb", create="always" }
  workers  = { newbits = 2, netnum = 1, dns_label = "workers", create="always" }
  pods     = { newbits = 2, netnum = 2, dns_label = "pods", create="always" }
}

# bastion
create_bastion           = true
bastion_allowed_cidrs    = ["0.0.0.0/0"]
bastion_user             = "opc"

# operator
create_operator                = true
operator_install_k9s           = true


# iam
create_iam_operator_policy   = "always"
create_iam_resources         = true

create_iam_tag_namespace = false // true/*false
create_iam_defined_tags  = false // true/*false
tag_namespace            = "oke"
use_defined_tags         = false // true/*false

# cluster
create_cluster     = true
cluster_name       = "oke"
cni_type           = "flannel"
kubernetes_version = "v1.29.1"
pods_cidr          = "10.244.0.0/16"
services_cidr      = "10.96.0.0/16"

# Worker pool defaults
worker_pool_size = 0
worker_pool_mode = "node-pool"

# Worker defaults
await_node_readiness     = "none"

worker_pools = {
  np1 = {
    shape              = "VM.Standard.E4.Flex",
    ocpus              = 2,
    memory             = 32,
    size               = 1,
    boot_volume_size   = 50,
    kubernetes_version = "v1.29.1"
  }
  np2 = {
    shape            = "VM.Standard.E4.Flex",
    ocpus            = 2,
    memory           = 32,
    size             = 3,
    boot_volume_size = 150,
    kubernetes_version = "v1.30.1"
  }
}

# Security
allow_node_port_access       = false
allow_worker_internet_access = true
allow_worker_ssh_access      = true
control_plane_allowed_cidrs  = ["0.0.0.0/0"]
control_plane_is_public      = false
load_balancers               = "both"
preferred_load_balancer      = "public"

執行下列命令以列出資料夾內容。
請注意，已建立 terraform.tfvars 檔案。

作業 2：執行 Terraform 套用並使用必要的資源 (VCN、子網路等) 建立一個 OKE 叢集

執行下列命令以使用 Terraform 在 OKE 上規劃 Kubernetes 叢集部署。
```
iwhooge@iwhooge-mac tfoke % terraform plan
```
1. 請注意，此 Terraform 程式碼將部署 77 個物件。
2. 執行 terraform apply 指令。
執行下列命令以使用 Terraform 在 OKE 上套用 Kubernetes 叢集部署。
```
iwhooge@iwhooge-mac tfoke % terraform apply
```
1. 請注意，此 Terraform 程式碼將部署 77 個物件。
2. 輸入 yes 以繼續部署。
部署完成後，您會看到已完成套用的訊息。

請注意您可能需要參考之有用資訊所提供的輸出。

輸出值：

apiserver_private_host = "10.0.0.22"

availability_domains = tomap({

  "1" = "cAtJ:ME-ABUDHABI-1-AD-1"

})

bastion_id = "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkxxxxxx5chephxjadkxqa2ekxksb5gokj4q"

bastion_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaxxxxxxxxxxxy5qm22odw7by37h77ki6cosoqd7pzwq"

bastion_public_ip = "129.151.149.237"

bastion_subnet_cidr = "10.0.0.0/29"

bastion_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaxxxxxxxxxxxxxxxxmyzp6f2czibfr6534evfkt7m2a"

cluster_endpoints = tomap({

  "kubernetes" = ""

  "private_endpoint" = "10.0.0.22:6443"

  "public_endpoint" = ""

  "vcn_hostname_endpoint" = "cbyedhyevbq.cp.oke.oraclevcn.com:6443"

})

cluster_id = "ocid1.cluster.oc1.me-abudhabi-1.aaaaaaaxxxxxxxxxxxxx57gz5q26hmpzkbcbyedhyevbq"

control_plane_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaavxvgoewcgxxxxxxxxxxxxx6psycdz6zz5gaf6re4kcxa"

control_plane_subnet_cidr = "10.0.0.16/29"

control_plane_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaajvvpdmuixxxxxxxxxxxjkpx77hqu3v2s4qilnp56a"

dynamic_group_ids = tolist([

  "ocid1.dynamicgroup.oc1..aaaaaaaafsikvwgexxxxxxxxx5tx2u4c2s2eic4sslwyabva",

])

ig_route_table_id = "ocid1.routetable.oc1.me-abudhabi-1.aaaaaaaalxxxxxxxxxxxxxxcyzrl2af4ihrkhcjttu2w7aq"

int_lb_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaanwppaafc7fyiwcoyhjxxxxxxxxxxxxxxxxx6a6752l7547gxg7ea"

int_lb_subnet_cidr = "10.0.2.0/27"

int_lb_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaawo5xmcwwbzk3gxxxxxxxxxxxxxxxxxxjjfllbvsdauaq"

lpg_all_attributes = {}

nat_route_table_id = "ocid1.routetable.oc1.me-abudhabi-1.aaaaaaaapqn3uqtszdcxxxxxxxxxxxxxxxxxliwveow232xgffigq"

operator_id = "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsac5exxxxxxxxxxxxxxxxxxxxxxxrfdxsjdfzmq56jja"

operator_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaao5kh3z3eaf4zhbtxixxxxxxxxxxxxxxxxxxxxxevyds3cbrjqzthv5ja"

operator_private_ip = "10.0.0.14"

operator_subnet_cidr = "10.0.0.8/29"

operator_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaa6vnirazbox2edmtnxrzhxxxxxxxxxxxxxxxxxxxishk7556iw6zyq"

pod_subnet_cidr = "10.0.128.0/18"

pod_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaasfnwg3lnyphk5h275r46ksi3xxxxxxxxxxxxxxxxxxxxxxxqz25iwkcinxa"

policy_statements = tolist([

  "Allow dynamic-group oke-operator-lccwyk to MANAGE clusters in compartment id ocid1.compartment.oc1..aaaaaaaa323ijv54zwkwbz2hhr2nnqoywlpxxxxxxxxxxxxxxxxxxxxxxxtecokaq4h4a",

])

pub_lb_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaae5stez5u26g6x75dy5nf72mfcixxxxxxxxxxxxxxxxxxxxxxxx2nwkwv5nkaa"

pub_lb_subnet_cidr = "10.0.2.32/27"

pub_lb_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaagr5j2l6tu3rmroejg6t4nrixxxxxxxxxx6oar6xcirvq"

ssh_to_bastion = "ssh -i ~/.ssh/id_rsa opc@129.xxx.xxx.xxx"

ssh_to_operator = "ssh -o ProxyCommand='ssh -W %h:%p -i ~/.ssh/id_rsa opc@129.xxx.xxx.xxx' -i ~/.ssh/id_rsa opc@10.0.0.14"

state_id = "lccwyk"

vcn_id = "ocid1.vcn.oc1.me-abudhabi-1.amaaaaaapkbrwsaatndqrw3xq7e7krqfxxxxxxxxxxxxxxxpywz4qvhida"

worker_nsg_id = "ocid1.networksecuritygroup.oc1.me-abudhabi-1.aaaaaaaazbpfavygiv4xy3khfi7cxunixxxxxxxxxxxxxxxxjvsm6jqtja"

worker_pool_ids = {

  "np1" = "ocid1.nodepool.oc1.me-abudhabi-1.aaaaaaaauo57ekyoiiaif25gq7uwrpxxxxxxxxxxxxxxpsnygeam7t2wa"

  "np2" = "ocid1.nodepool.oc1.me-abudhabi-1.aaaaaaaa7423cp6zyntxwxokol3kmdxxxxxxxxxxxxx3wnayv2xq6nyq"

}

worker_pool_ips = {

  "np1" = {

    "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsac3t3smjsyxjgen4zqjpxxxxxxxxxxxxx663igu7cznla" = "10.0.90.37"

  }

  "np2" = {

    "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsac2eayropnzgazrxxxxxxxxxxxxxxxxpiykrq4r5pbga" = "10.0.125.238"

    "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsace4aup47ukjcedxxxxxxxxxxxxxxxxxx2hdxbsyiitva" = "10.0.92.136"

    "ocid1.instance.oc1.me-abudhabi-1.anqxkljrpkbrwsacojjri4b7qsaxxxxxxxxxxxxxxxxxnarf75ejv7a2a" = "10.0.111.157"

  }

}

worker_subnet_cidr = "10.0.64.0/18"

worker_subnet_id = "ocid1.subnet.oc1.me-abudhabi-1.aaaaaaaarrnazbrmwbiyl3ljmdxhgmxxxxxxxxxxxxxxxxxxxv3wtgmiucnsa"

iwhooge@iwhooge-mac tfoke %

作業 3：在 OCI 主控台中確認 Terraform 部署

瀏覽至 OCI 主控台並確認下列 Terraform 部署項目。

OCI Kubernetes 引擎叢集
- 前往 OCI 主控台。

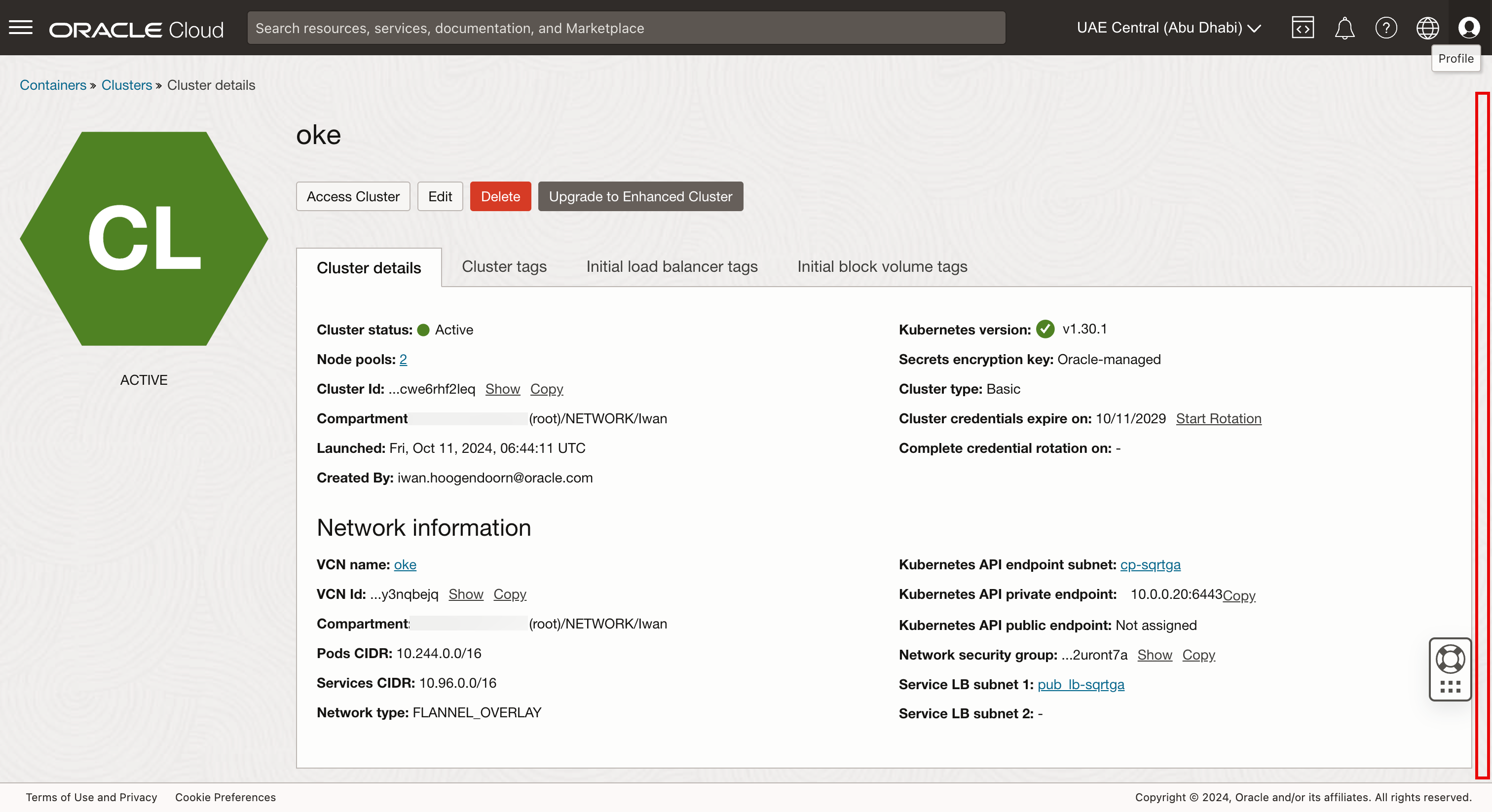

  1. 瀏覽至開發人員服務，然後按一下 Kubernetes 叢集 (OKE) 。
  2. 按一下在任務 2 中建立的開機 Kubernetes 叢集。
- 向下捲動。
  1. 按一下節點集區。
  2. 按一下 np1 節點集區。
- 向下捲動。
- 請注意，np1 節點集區中有一個工作節點。
- 移至上一頁，然後按一下 np2 節點集區。
- 向下捲動。
- 請注意，np2 節點集區中有三個工作節點。
執行處理
- 前往 OCI 主控台。
  1. 瀏覽至計算，然後按一下例項。
  2. 複查 Kubernetes 叢集的四個工作者節點。
  3. 複查 Kubernetes 叢集的操作員。
  4. 複查 Kubernetes 叢集所屬的堡壘主機主機。
虛擬雲端網路
- 前往 OCI 主控台，瀏覽至網路、虛擬雲端網路，然後按一下呼叫 VCN。
- 按一下子網路，即可查看 Kubernetes 叢集的所有七個子網路。
- 下圖說明到目前為止，我們已使用 Terraform 指令碼建立的內容。

工作 4：使用堡壘主機和運算子檢查連線

在輸出中，您將會在 Terraform 部署完成後，找到一些用於連線至 Kubernetes 環境的命令。

執行下列命令以連線至堡壘主機。

ssh_to_bastion = "ssh -i ~/.ssh/id_rsa opc@129.xxx.xxx.xxx"

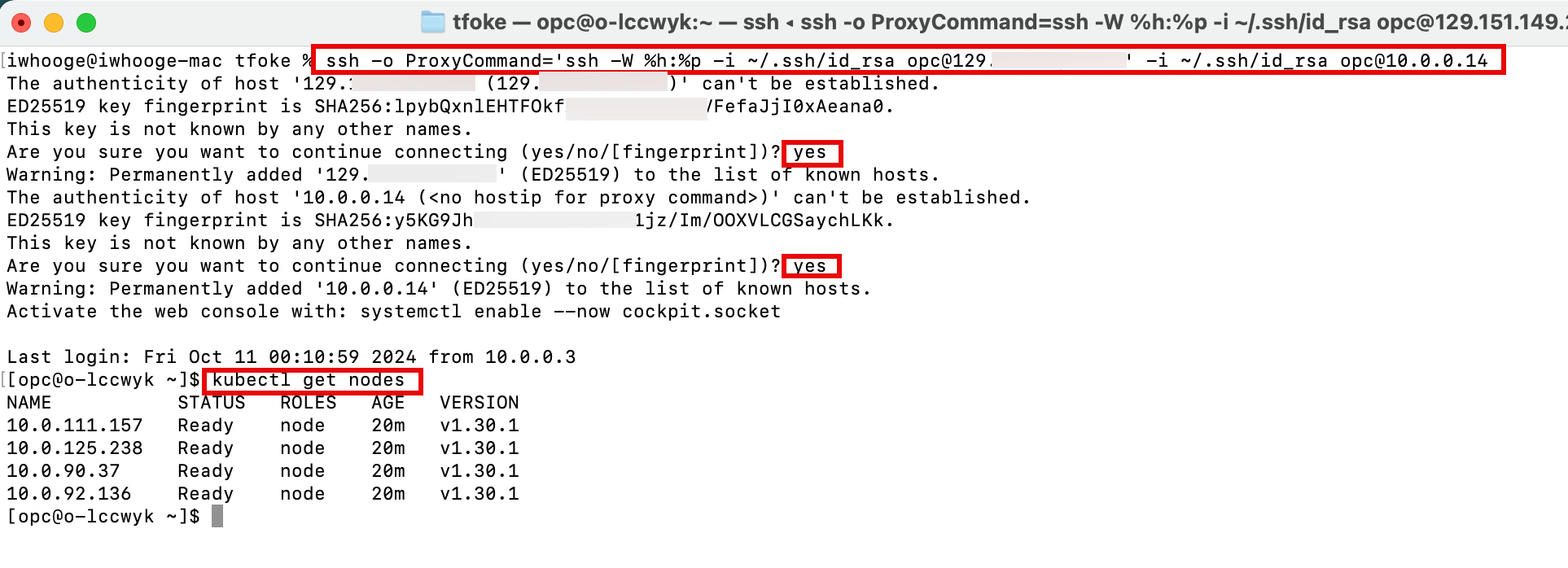

執行下列命令以透過堡壘主機連線至 Kubernetes 運算子。

ssh_to_operator = "ssh -o ProxyCommand='ssh -W %h:%p -i ~/.ssh/id_rsa opc@129.xxx.xxx.xxx' -i ~/.ssh/id_rsa opc@10.0.0.14"

我們將從操作員管理 Kubernetes 叢集。輸入 yes 兩次，然後執行 kubectl get nodes 命令取得 Kubernetes Worker 節點。

若要讓 SSH 連線更輕鬆，請在 ~/.ssh/config 檔案中新增下列其他命令。

Host bastion47
    HostName 129.xxx.xxx.xxx
    user opc
    IdentityFile ~/.ssh/id_rsa
    UserKnownHostsFile /dev/null
    StrictHostKeyChecking=no
    TCPKeepAlive=yes
    ServerAliveInterval=50

Host operator47
    HostName 10.0.0.14
    user opc
    IdentityFile ~/.ssh/id_rsa
    ProxyJump bastion47
    UserKnownHostsFile /dev/null
    StrictHostKeyChecking=no
    TCPKeepAlive=yes
    ServerAliveInterval=50

將下列內容新增至 ~/.ssh/config 檔案之後，您就可以在 SSH 命令中使用簡單的名稱。

iwhooge@iwhooge-mac tfoke % ssh operator47

作業 5：使用 Terraform 刪除 Kubernetes 叢集

執行 terraform destroy 命令以刪除 OKE 中的 Kubernetes 叢集。
```
iwhooge@iwhooge-mac tfoke % terraform destroy
```
輸入是。

毀棄處理作業完成後，您將會見到已完成毀棄的訊息。

接下來的步驟

使用 Terraform 在 OCI Kubernetes 引擎上部署 Kubernetes 叢集，提供有效率、自動化且可擴展的解決方案，用於管理雲端中的容器化應用程式。

透過利用 Terraform 的 IaC 功能，您可以確保一致地部署 Kubernetes 叢集，並隨時間輕鬆維護或更新。

這項整合簡化了流程，從而更好地控制版本、自動化擴展和可重複的基礎架構設定。無論您是管理單一叢集還是跨環境擴展，此方法都能讓團隊在 Oracle Cloud Infrastructure 中以可靠且輕鬆的方式管理 Kubernetes 工作負載。

認可

作者 - Iwan Hoogendoorn (OCI 網路專家)
