將 Oracle Cloud VMware Solution 軟體定義資料中心從 7.x 升級至 8.x

簡介

本教學課程提供將 Oracle Cloud VMware Solution 軟體定義資料中心 (SDDC) 從版本 7.0 Update 3 (7.u3) 升級至版本 8.0 Update 2 (8.u2) 的完整指示。

部署 SDDC 之後,Oracle Cloud Infrastructure (OCI) 就無法再控制客戶的 VMware 環境。因此,服務無法辨識在 Oracle Cloud VMware Solution 控制平面之外執行的升級。為了維持準確且最新的 Oracle Cloud VMware Solution 資料庫,並確保新主機佈建時的穩定性與相容性最新驅動程式,建議您使用 Oracle Cloud VMware Solution 服務執行輪流升級。此方法可協助您的環境與目前的 ESXi 版本保持一致,確保更新的準確性和基礎架構的穩定性。

升級處理工作流程

升級涉及多個階段,每個階段對於成功轉換至關重要。下列流程圖提供有關關鍵任務的簡要摘要:

升級工作流程

流程圖摘要 :

  1. 前置檢查:執行先決條件作業並驗證升級路徑相容性。

  2. SDDC 升級: 將 SDDC 升級至目標版本。

  3. 管理叢集升級: 升級「統一管理叢集」以符合 SDDC 版本。

  4. VMware 軟體元件升級:升級 NSX、vCenter 伺服器和選擇性的 HCX。

  5. ESXi 主機升級:進行「管理叢集」中 ESXi 主機的輪流升級。

  6. 工作負載叢集升級 (如果適用):依照與「管理叢集」類似的步驟進行。

  7. 完成:確定所有元件都已升級並正常運作。

目標

必要條件

執行下列步驟以確保相容性並防止潛在的資料遺失:

作業 1:升級 SDDC 軟體版本

在此任務中,我們將起始將軟體定義資料中心升級至較新軟體版本的程序。

  1. 存取 SDDC。

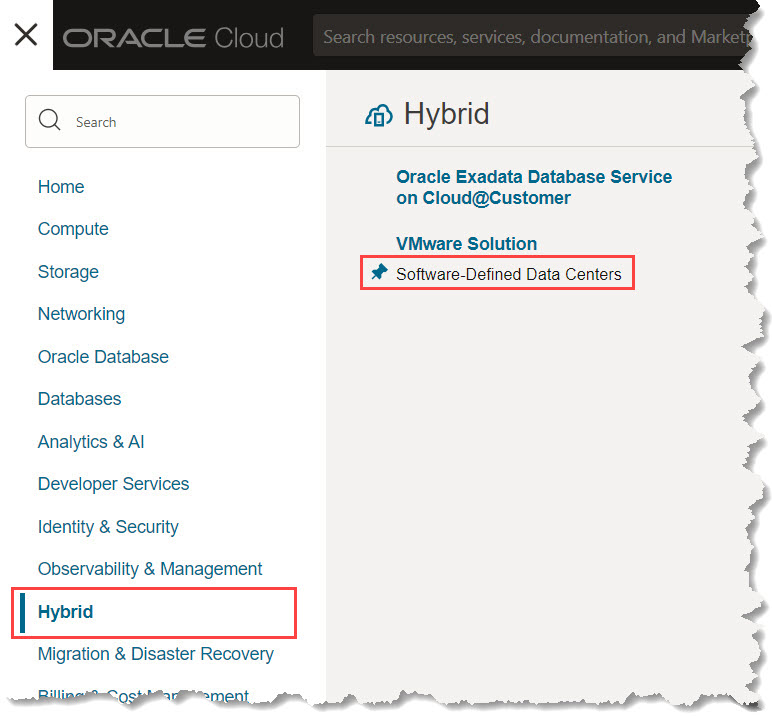

    1. 登入 OCI 主控台,瀏覽至 HybridVMware SolutionSoftware-Defined Data Center

      在 OCI 主控台中瀏覽至 SDDC

    2. 從清單中選取您想要升級的 SDDC。

  2. 啟動升級作業。

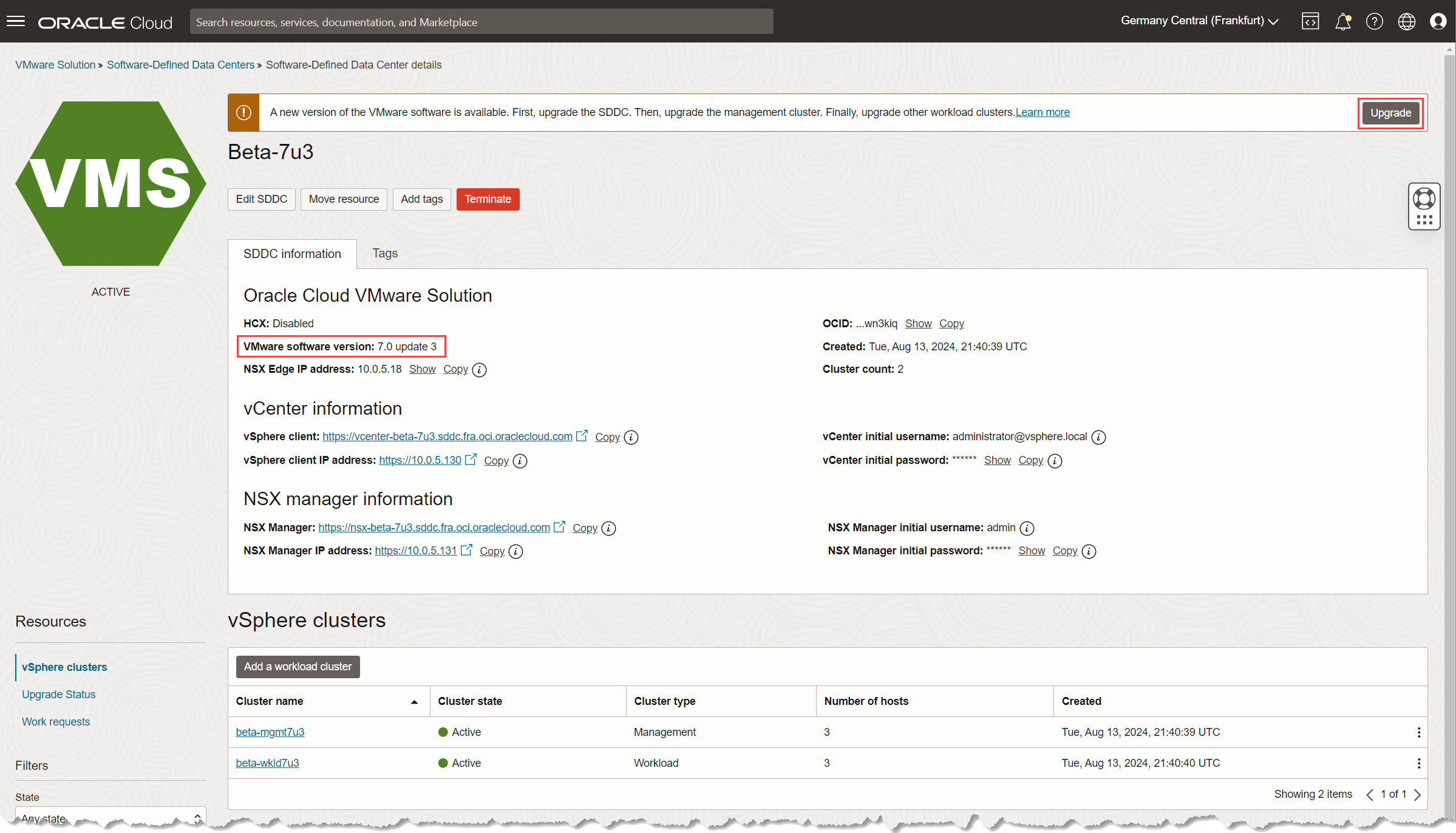

    1. 軟體定義的資料中心詳細資訊頁面中,按一下升級,然後依照畫面上的提示進行。

      檢查 SDDC 版本並開始升級

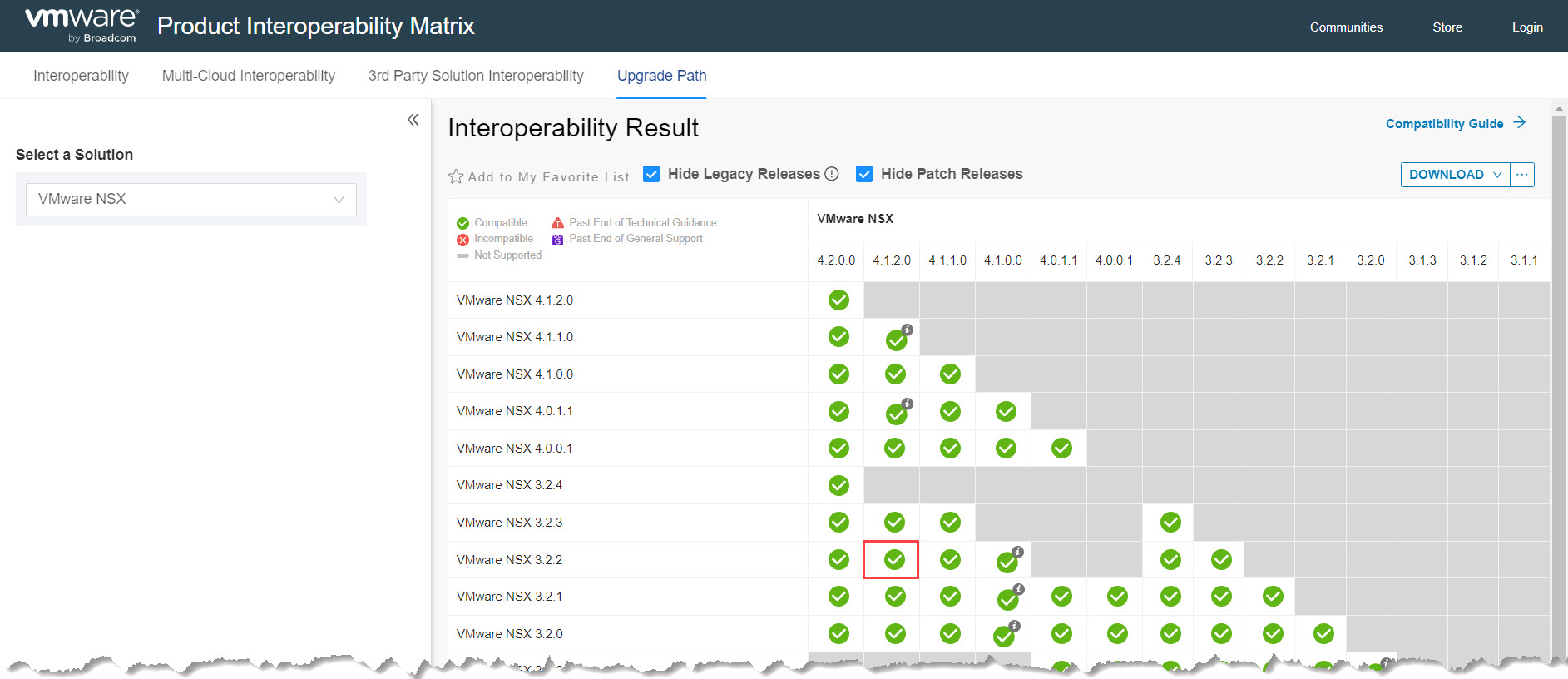

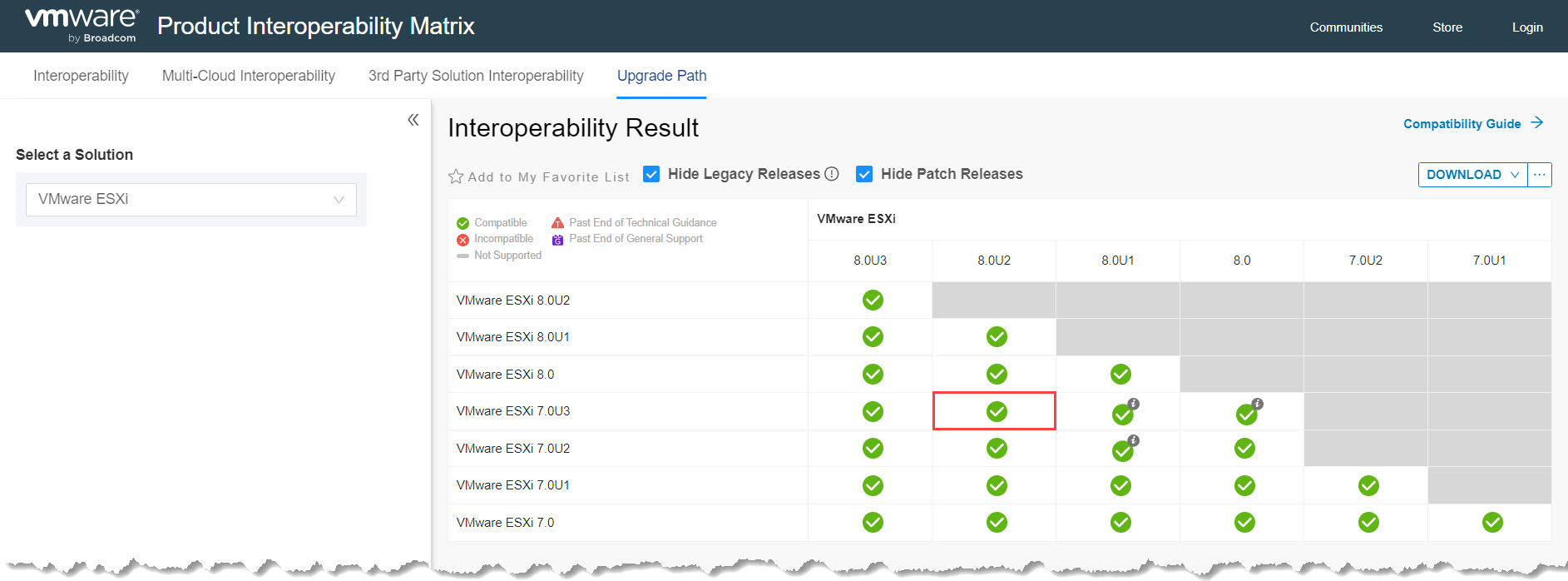

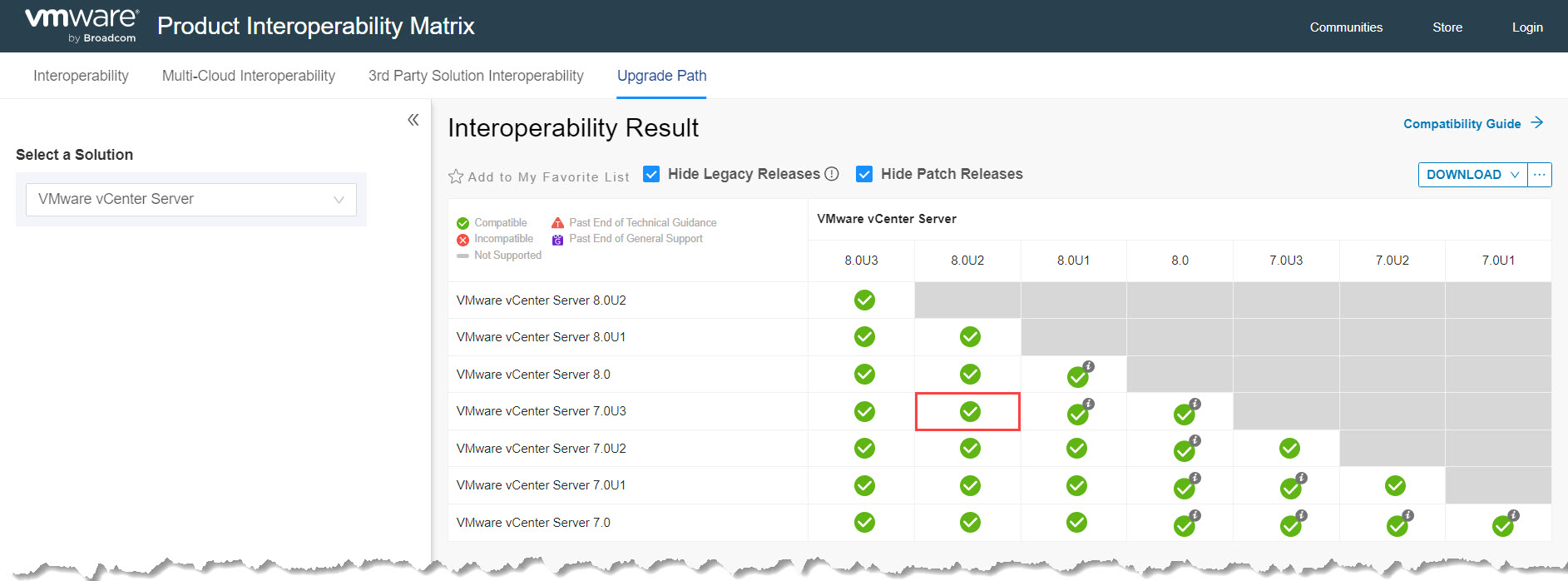

    2. 從可用的選項中選取所需的軟體版本。建議您選取最新版本,但請驗證與 VMware 相容性矩陣的相容性。

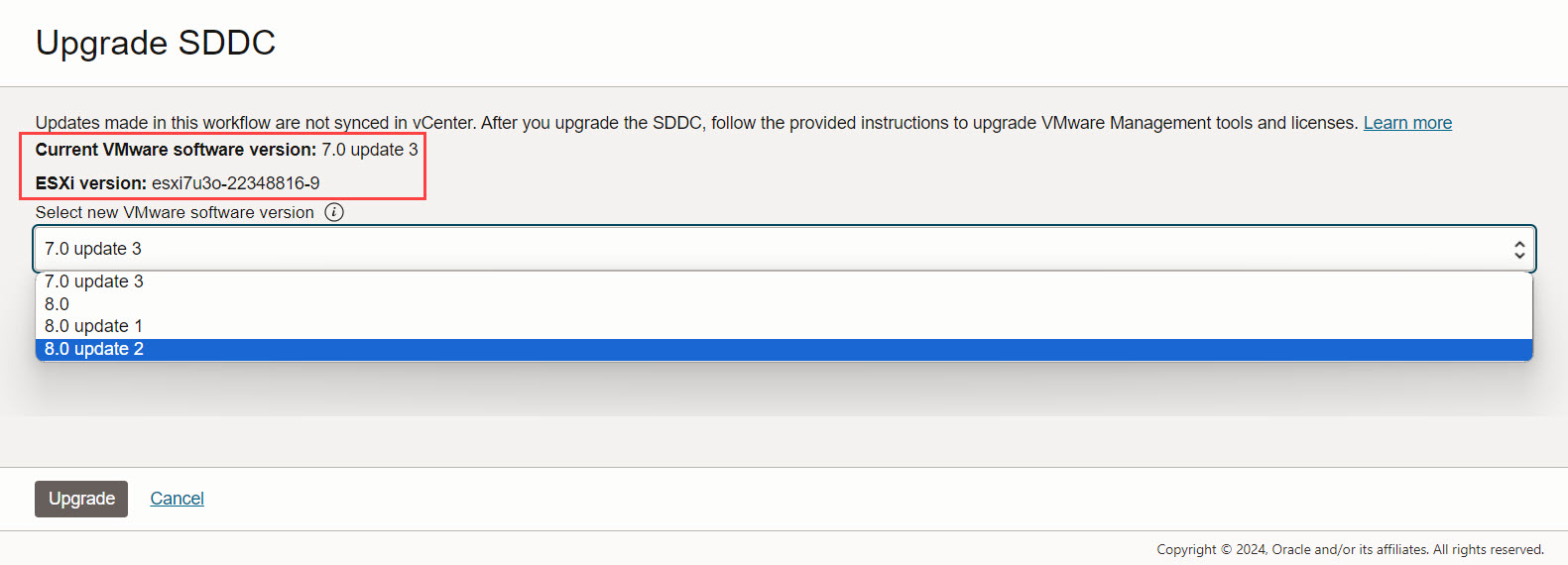

      可用的版本

    3. 確認選取的版本,然後按一下升級以繼續升級。

      驗證 VMware 版本升級至

  3. 升級完成之後,請查看 SDDC 詳細資訊頁面,確認 VMware 軟體版本已更新。

    確認 SDDC 升級

作業 2:升級管理叢集和下載二進位檔案

在此任務中,我們將升級「統一管理叢集」以符合 SDDC 軟體版本,並下載必要的二進位檔。

  1. 啟動管理叢集升級。

    1. SDDC 升級完成後,將會出現指示完成的新標幟。按一下移至管理叢集,繼續進行後續步驟。

    2. 管理叢集詳細資訊頁面中,按一下升級以開始升級處理作業。

      開始升級管理叢集

  2. 選取升級版本。

    1. 您只會見到可供選取的 SDDC 版本。確認您的選擇,然後按一下升級以繼續進行作業。

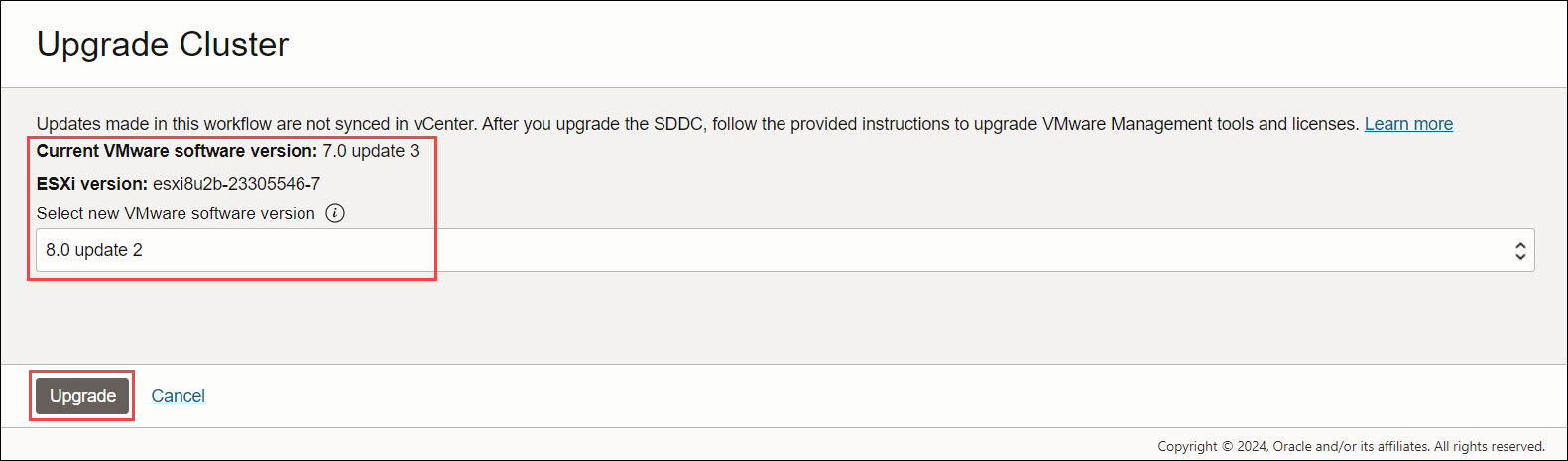

      升級管理叢集

    2. 請查看管理叢集詳細資訊頁面,確定軟體版本已順利更新。

  3. 下載升級二進位檔。

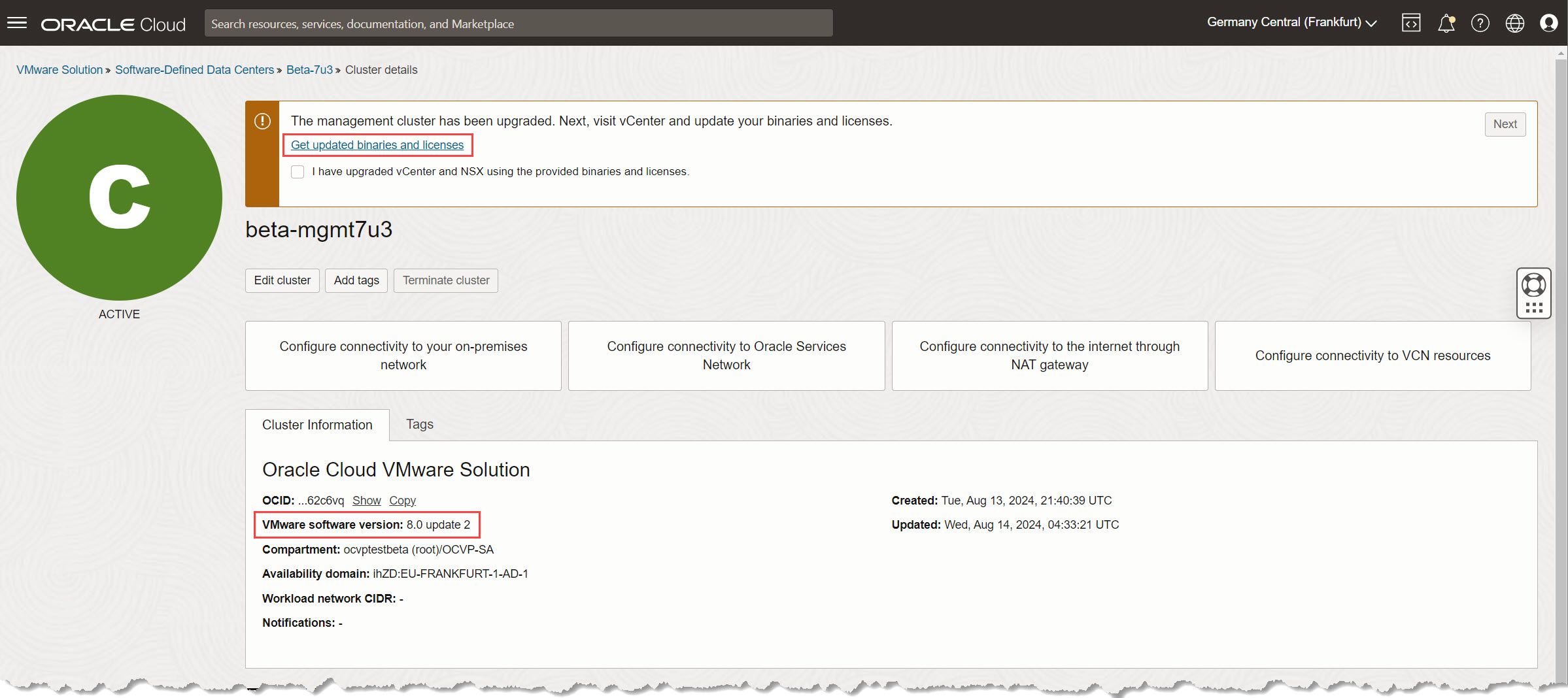

    1. 升級完成後,將會出現一個新標幟,其中含有標示為取得更新的二進位檔和授權的 URL。

      更新二進位檔

    2. 按一下 URL 以下載升級軟體組合。按一下下載,或將 PAR 下載連結複製到您的工作站。

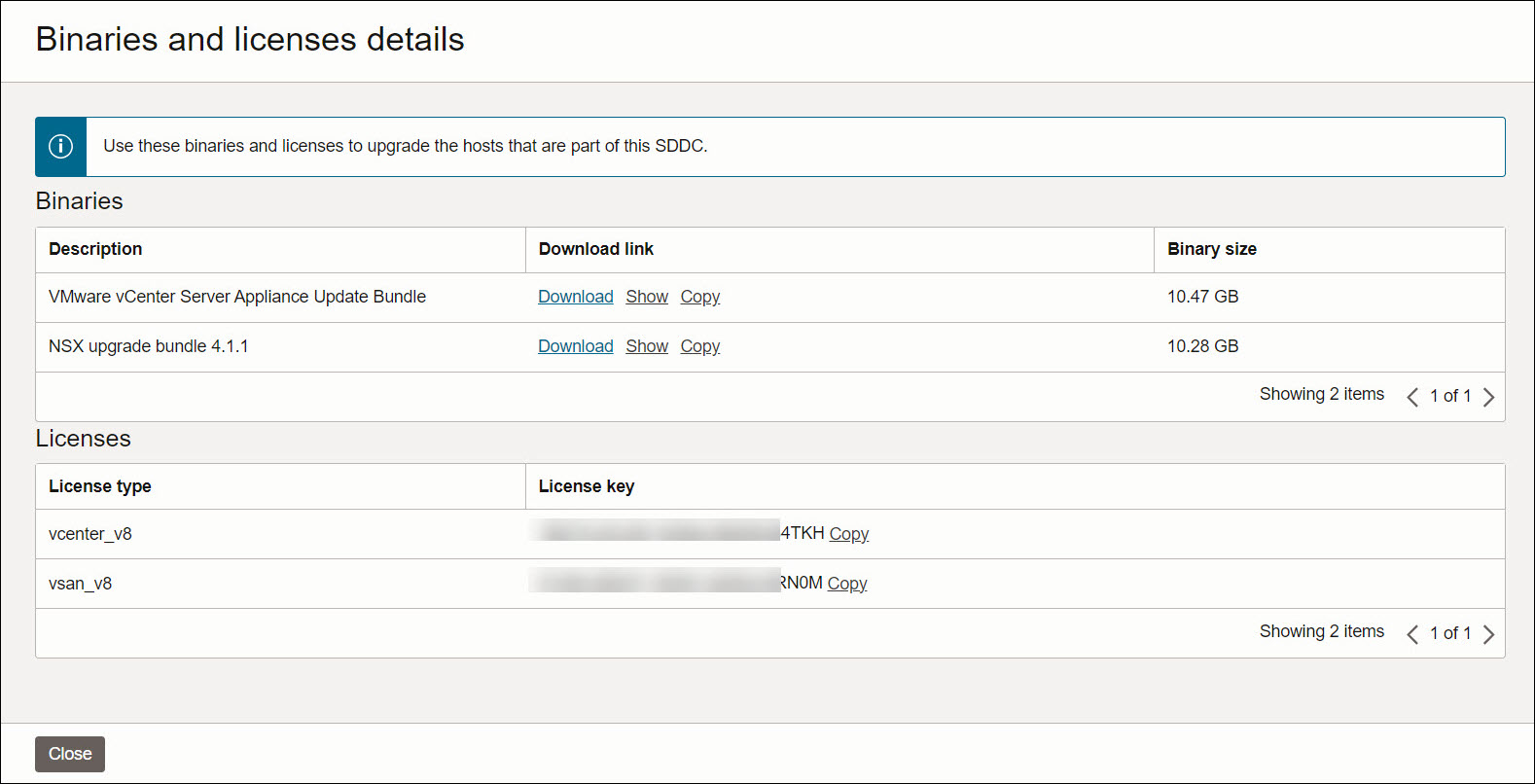

      下載軟體組合與授權金鑰

  4. 將授權金鑰儲存在安全的位置,因為元件升級需要這些金鑰。

    注意:在您完成「管理元件」升級 (作業 3) 之前,升級標幟將維持可見,讓擷取二進位檔案變得容易。

作業 3:升級 VMware 管理元件

如升級 SDDC 面板中所述,在 OCI 主控台中進行的變更不會自動升級 VMware 環境中的元件。因此,必須使用提供的二進位檔案手動升級每個 VMware 軟體元件。VMware 建議依下列順序執行升級:

作業 3.1:升級 NSX

  1. 升級前的備份。

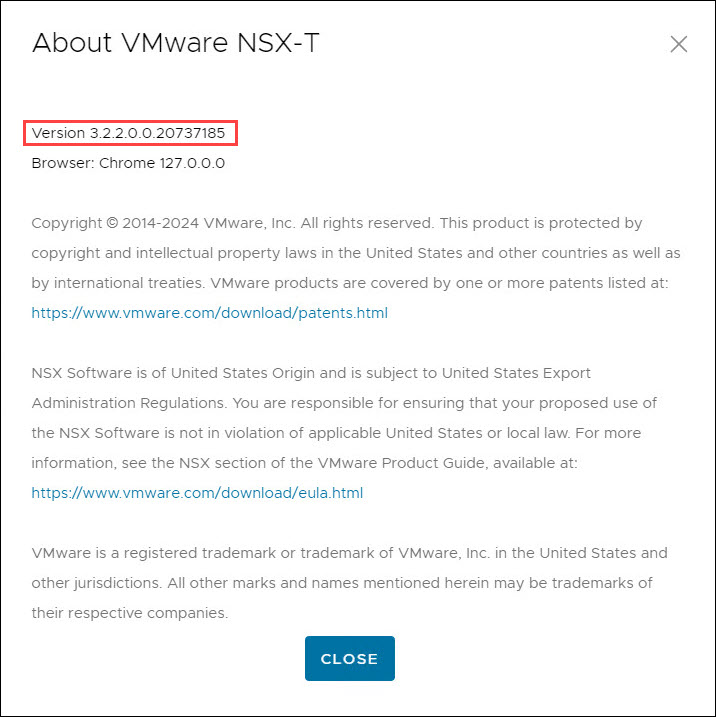

    1. 登入 NSX Manager 並驗證目前的版本。

      驗證目前的 NSX 版本

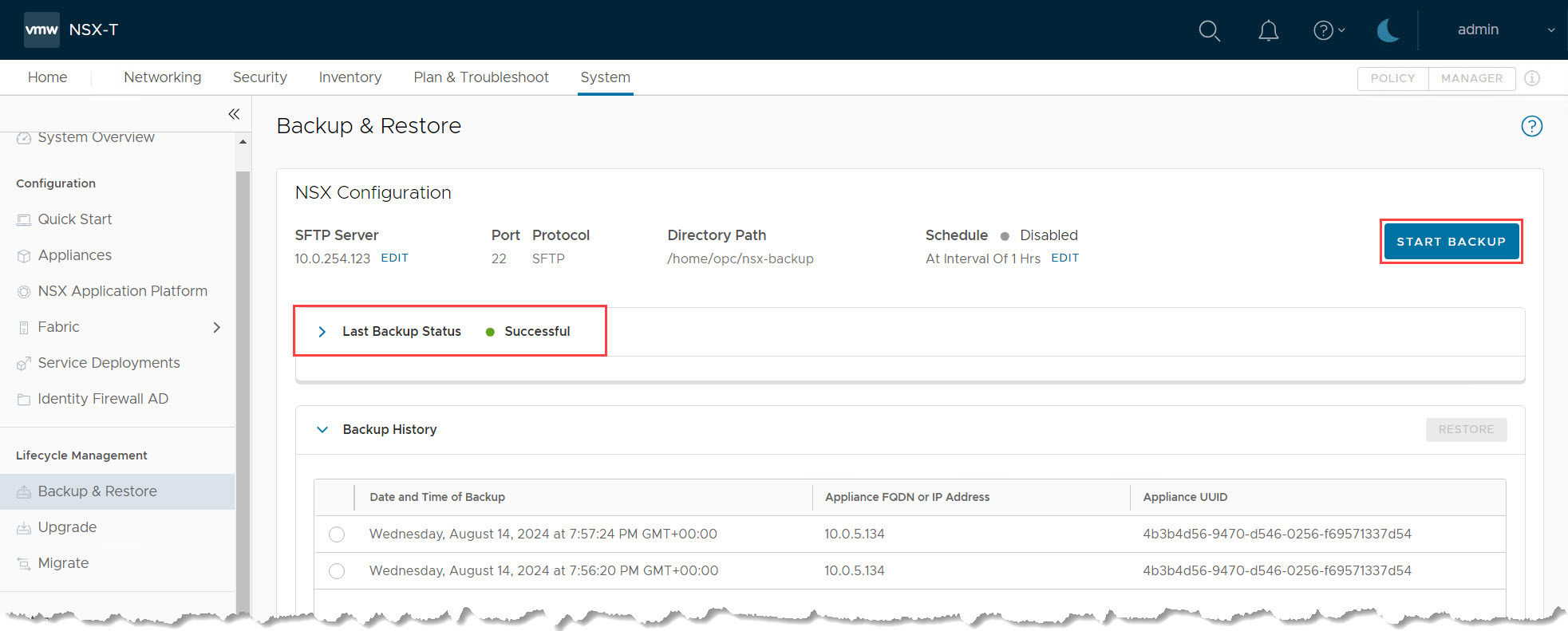

    2. 瀏覽至系統備份與回復,並確定在開始升級之前,可以使用最近狀況良好的備份。

      成功的 NSX 備份

  2. 從左側功能表中選取升級,然後按一下升級以開始升級處理作業。

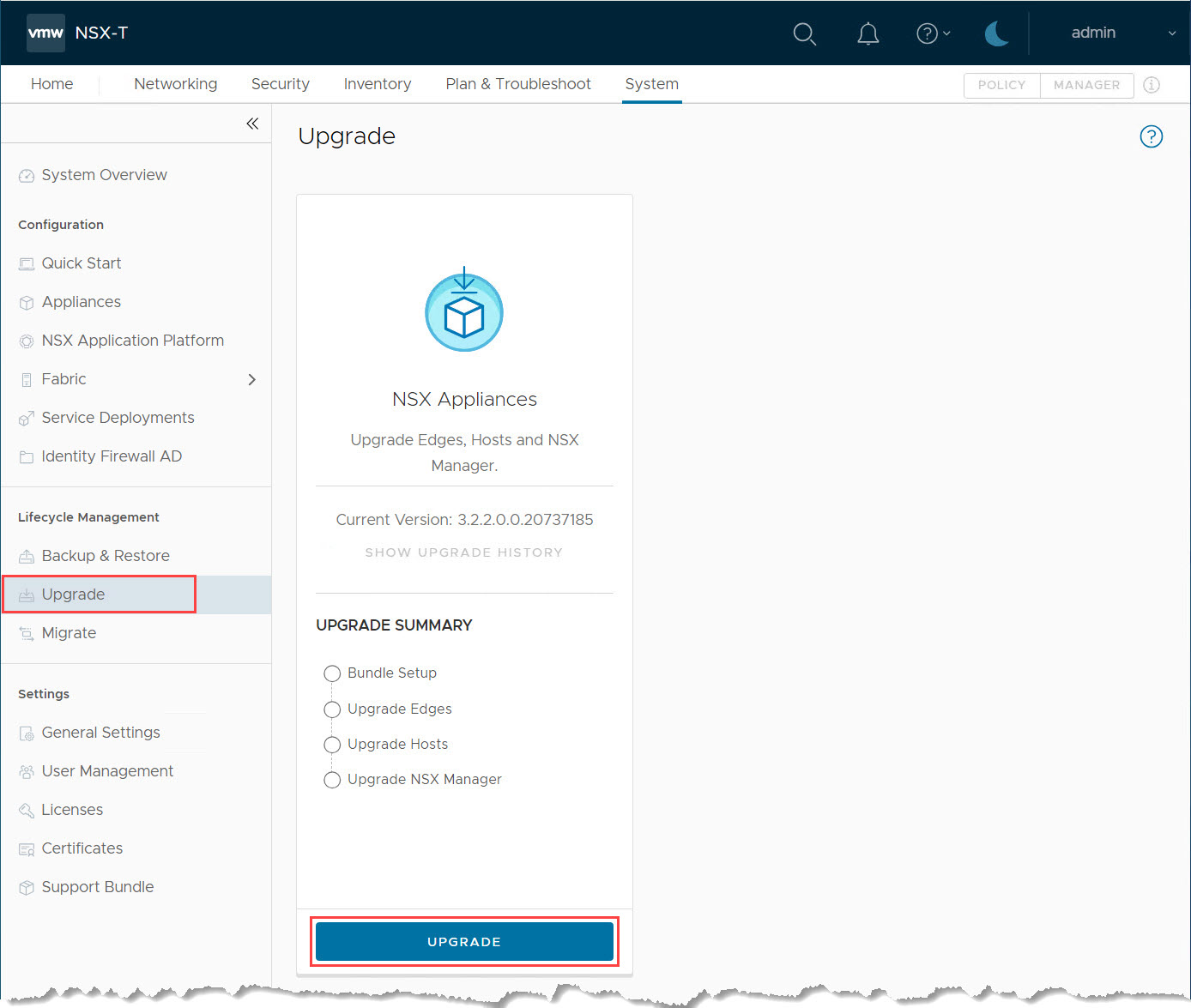

    開始 NSX 升級

  3. 檢查升級整備度。

    1. 準備升級區段中,上傳在「工作 2」中下載的 MUB 檔案。

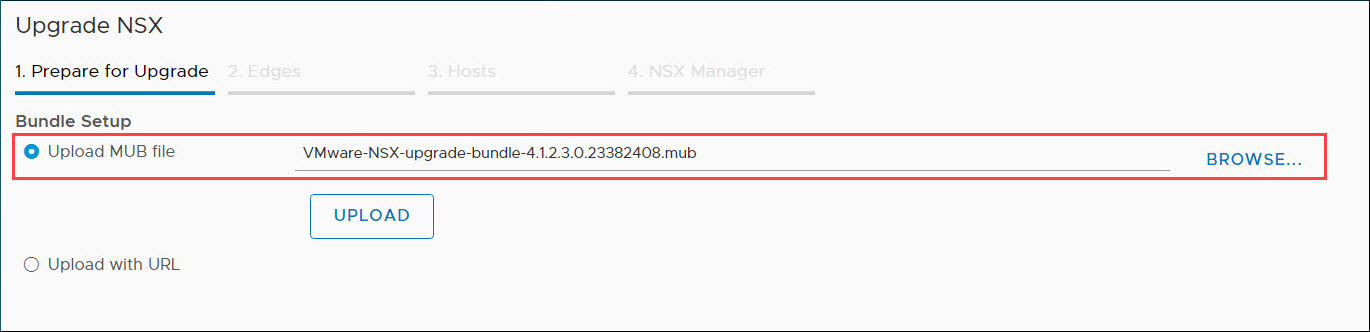

      上傳 NSX 升級組合

    2. 系統將會上傳、擷取及驗證檔案,並完成相容性檢查。

      檢查成功之後,您會看到已順利擷取升級組合訊息。

    3. 按一下準備升級以繼續進行。

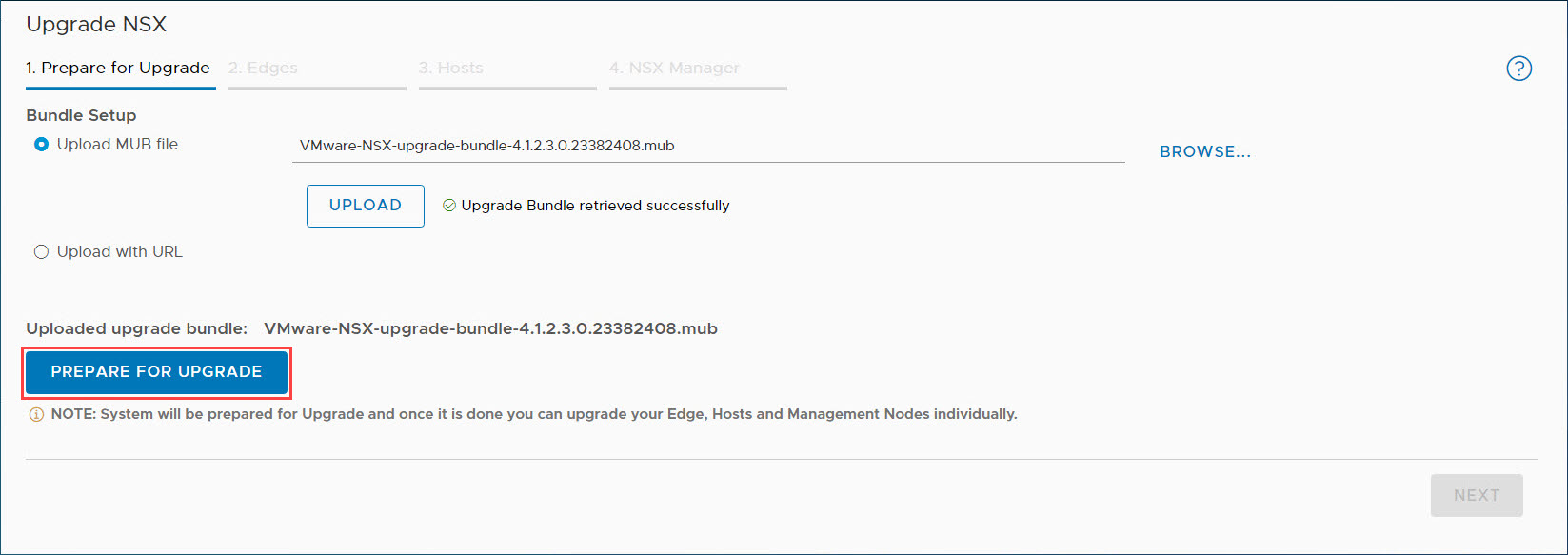

      準備 NSX 升級

  4. 協議與預先檢查。

    1. 按一下同意並繼續以接受 EULA。

    2. 前進至執行前置檢查段落,您可以在此確認新的 NSX 版本是否如預期。按一下執行前置檢查,然後選取所有前置檢查來驗證環境。

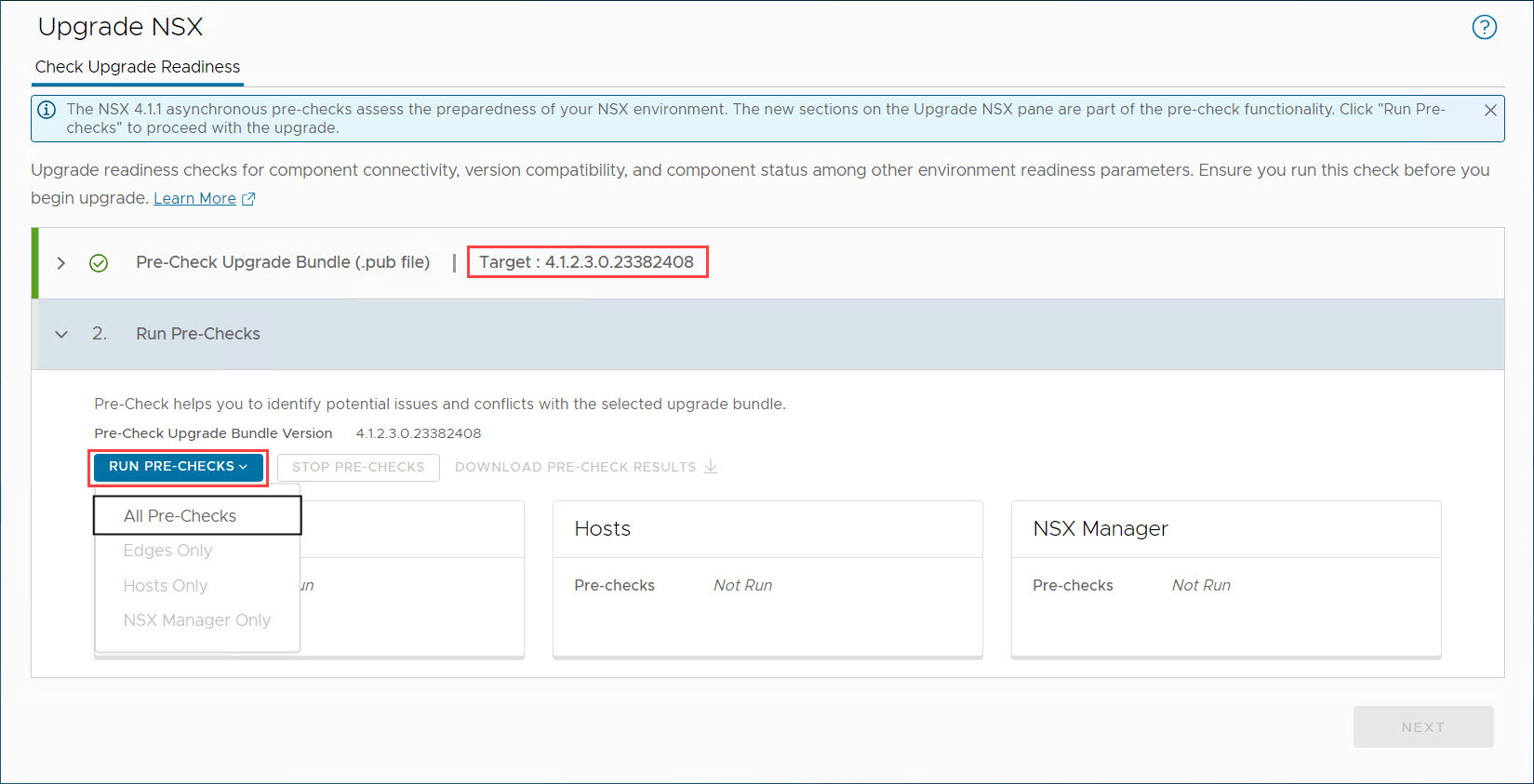

      執行所有前置檢查

      確定所有前置檢查都順利通過。如果發生任何問題,請先進行疑難排解再繼續。

  5. 升級摘要。

    1. 升級摘要區段中,複查 NSX 目前目標版本。

      前置檢查升級摘要

    2. 按一下下一步按鈕繼續。

  6. 升級邊緣叢集。

    1. 邊緣段落中,選取「邊緣叢集」,然後按一下開始升級,即可開始進行 NSX Edges 輪流升級。

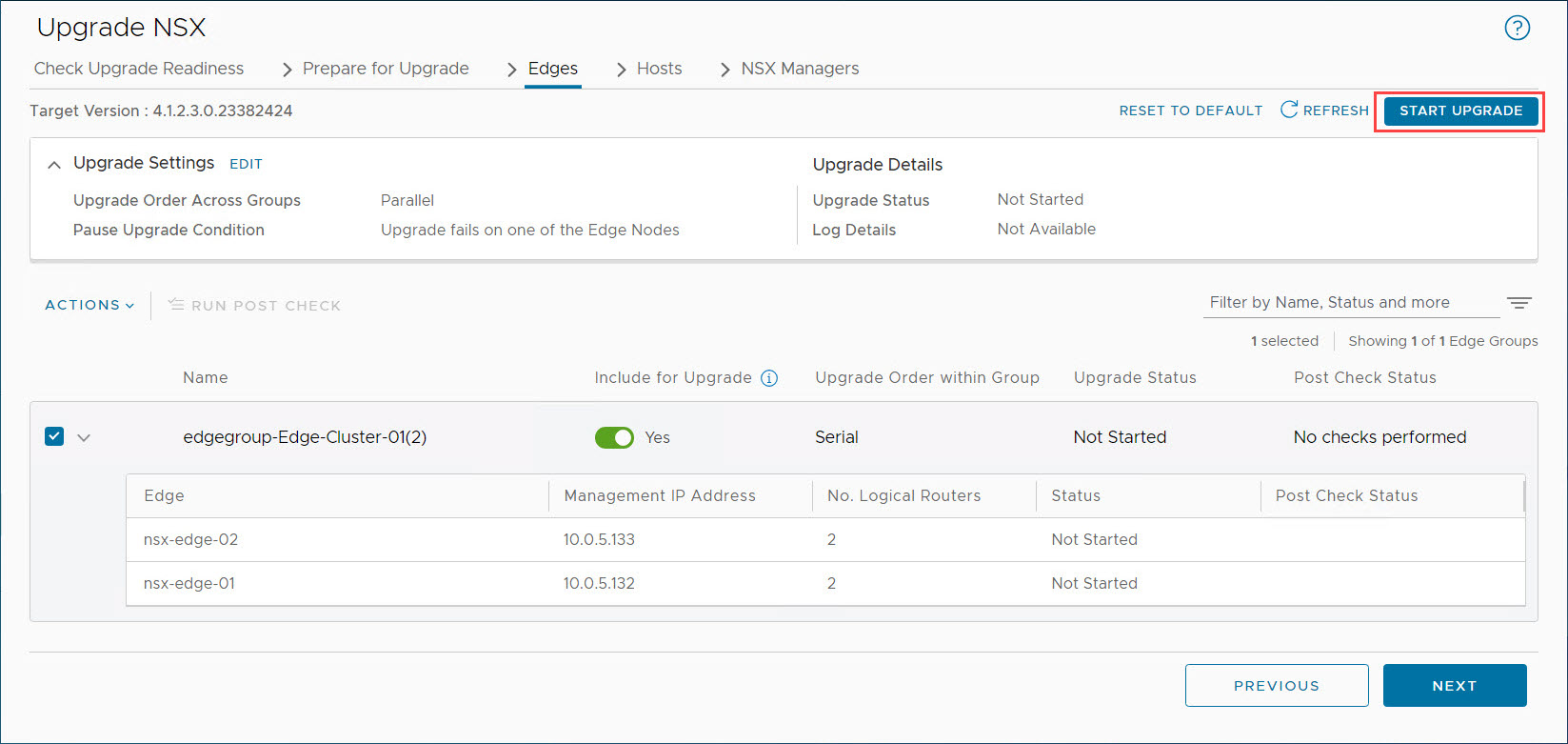

      NSX Edges 升級開始

    2. 監督升級直到順利完成,並執行後續檢查

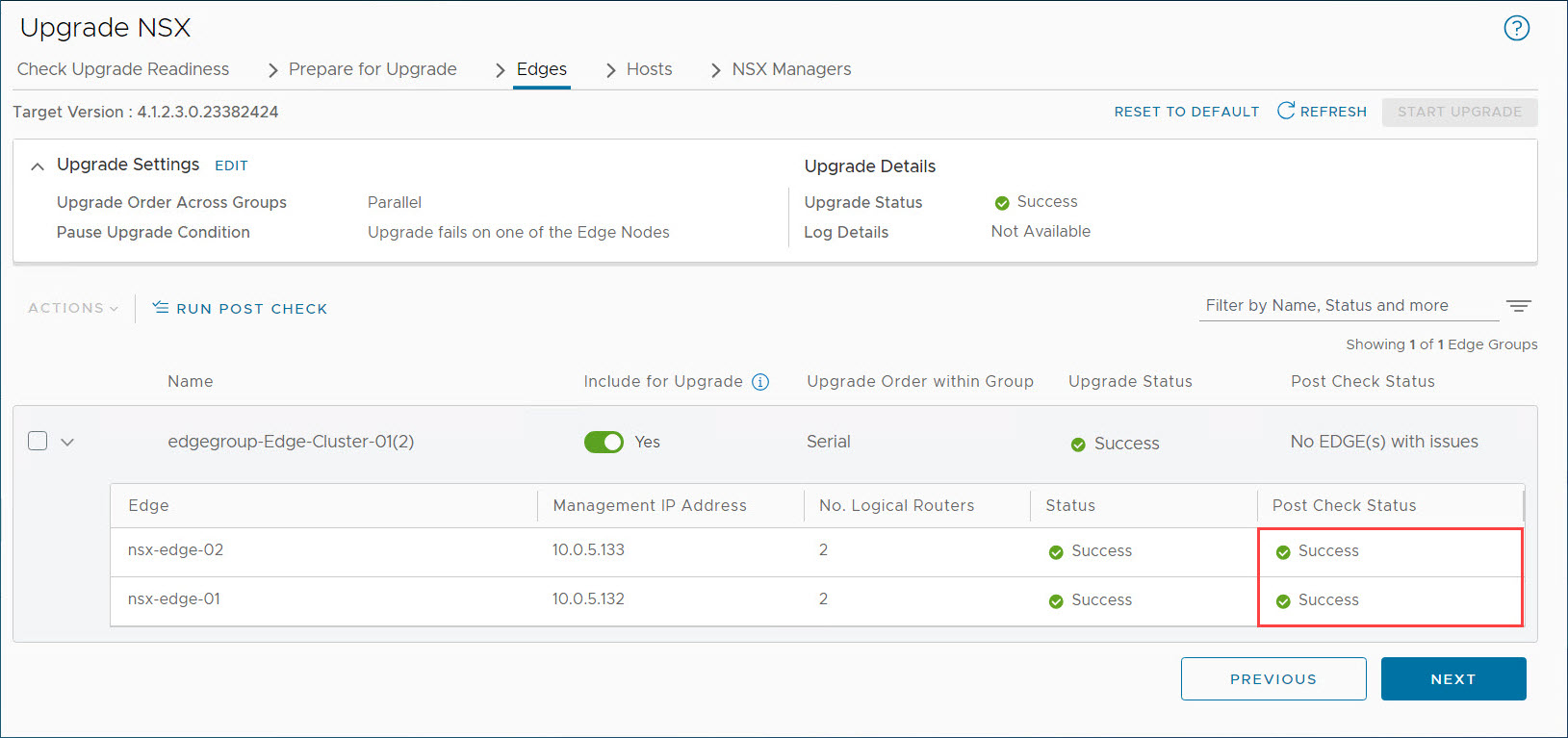

      NSX Edges 升級完成

  7. 升級主機。

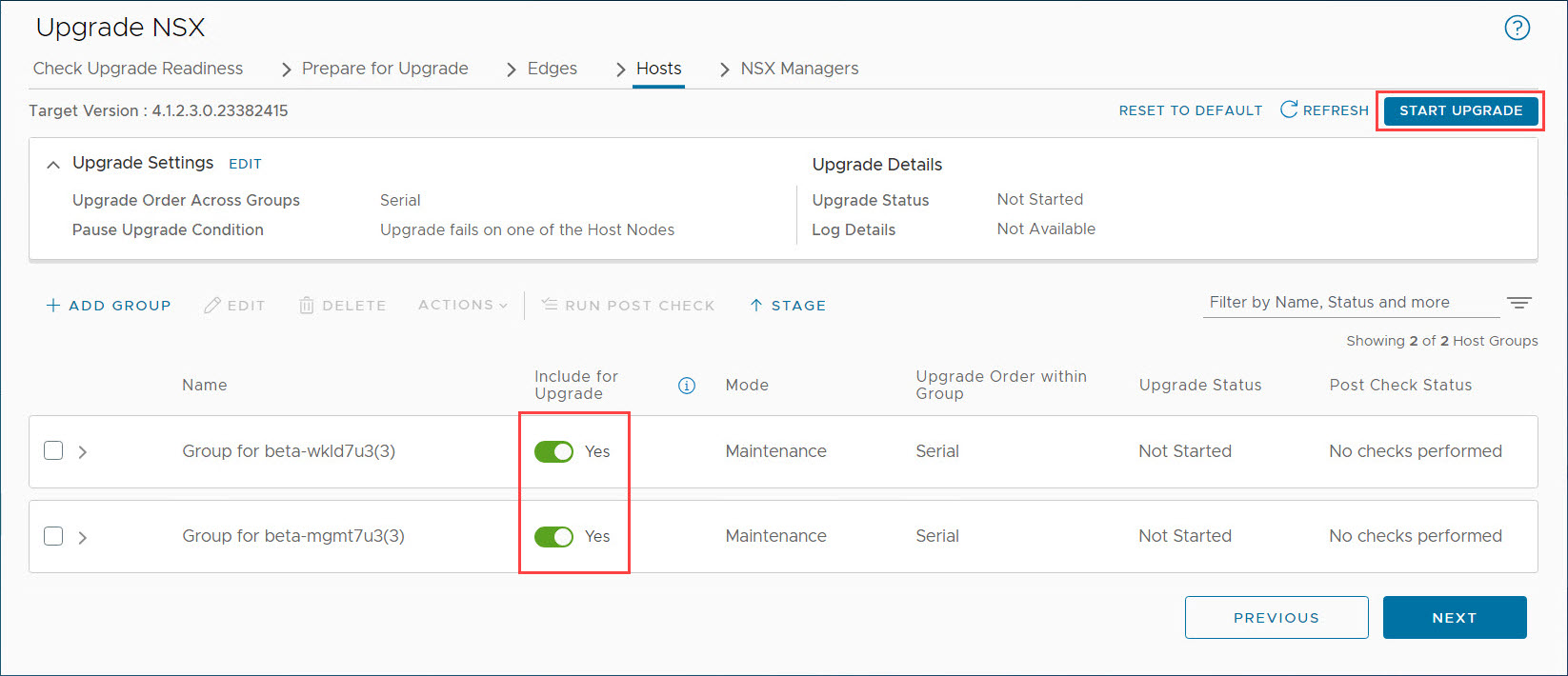

    1. 主機區段中,切換交換器以將所有叢集包括在升級中 (建議),然後按一下啟動升級

      NSX 主機升級開始

    2. 升級會一次繼續一個主機,將每個主機都置於維護模式、升級,然後移至下一個主機。

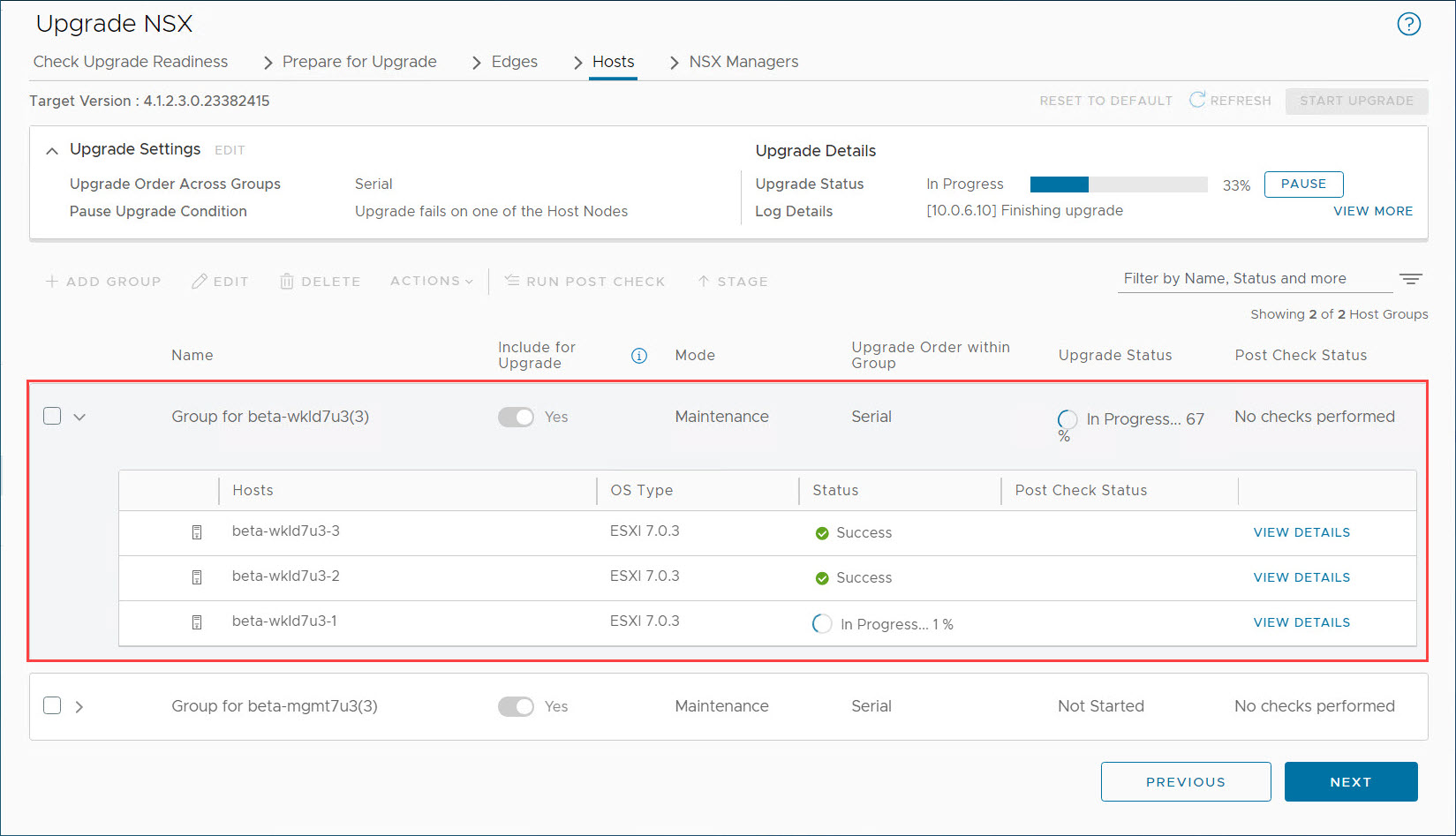

      NSX 主機升級中

      注意:如果您的管理叢集只有三個 ESXi 主機,請手動將 NSX Management VM 移轉至另一個主機,以啟用維護模式。建議生產環境工作負載使用 N+1 組態以避免此情況發生。

    3. 監控升級流程,這可能需要相當長的時間,這取決於您的環境和儲存組態 (例如 vSAN,其中由 OCI 區塊磁碟區支援的 VMFS 應較快)。

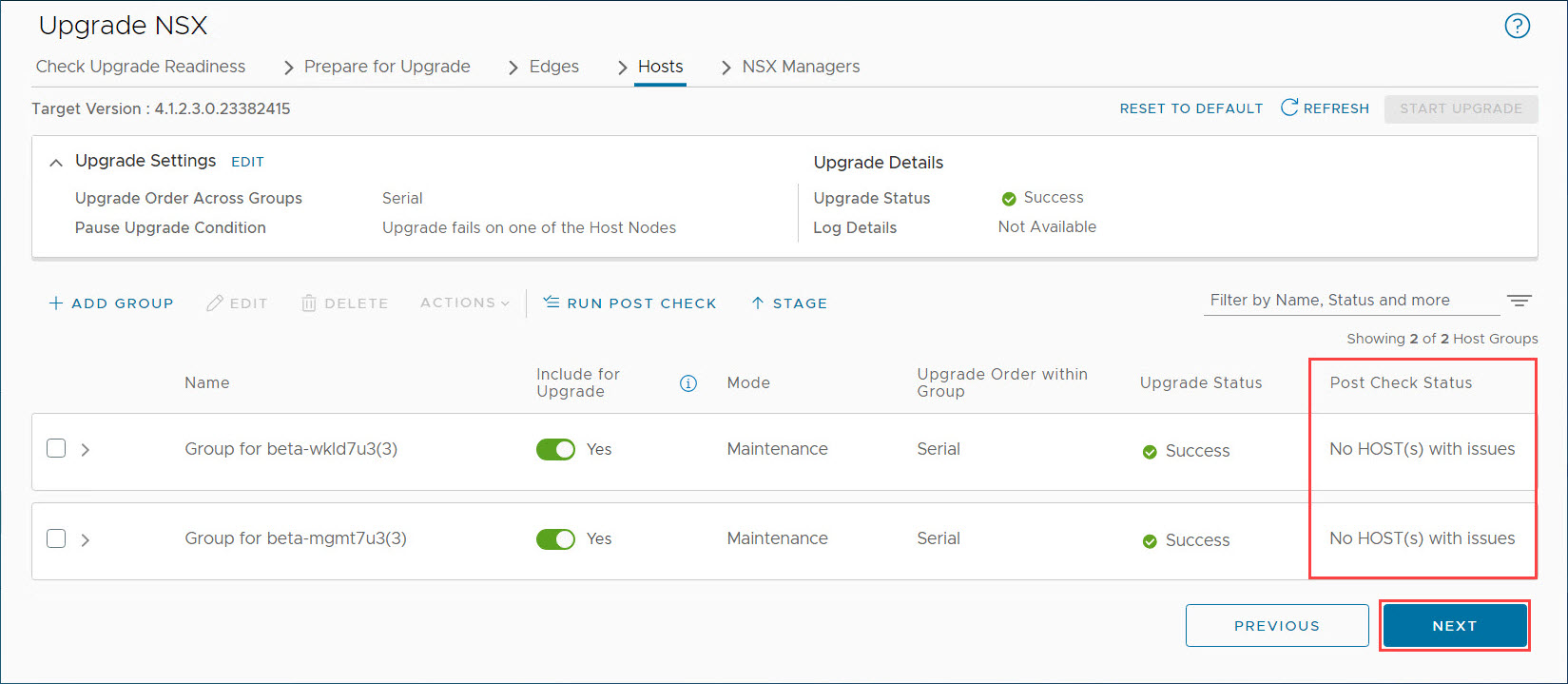

      NSX 主機升級完成

  8. 升級 NSX Manager。

    1. 升級主機之後,請移至 NSX 管理程式段落。按一下開始升級,選取核取方塊以進行確認,然後開始進行處理作業。

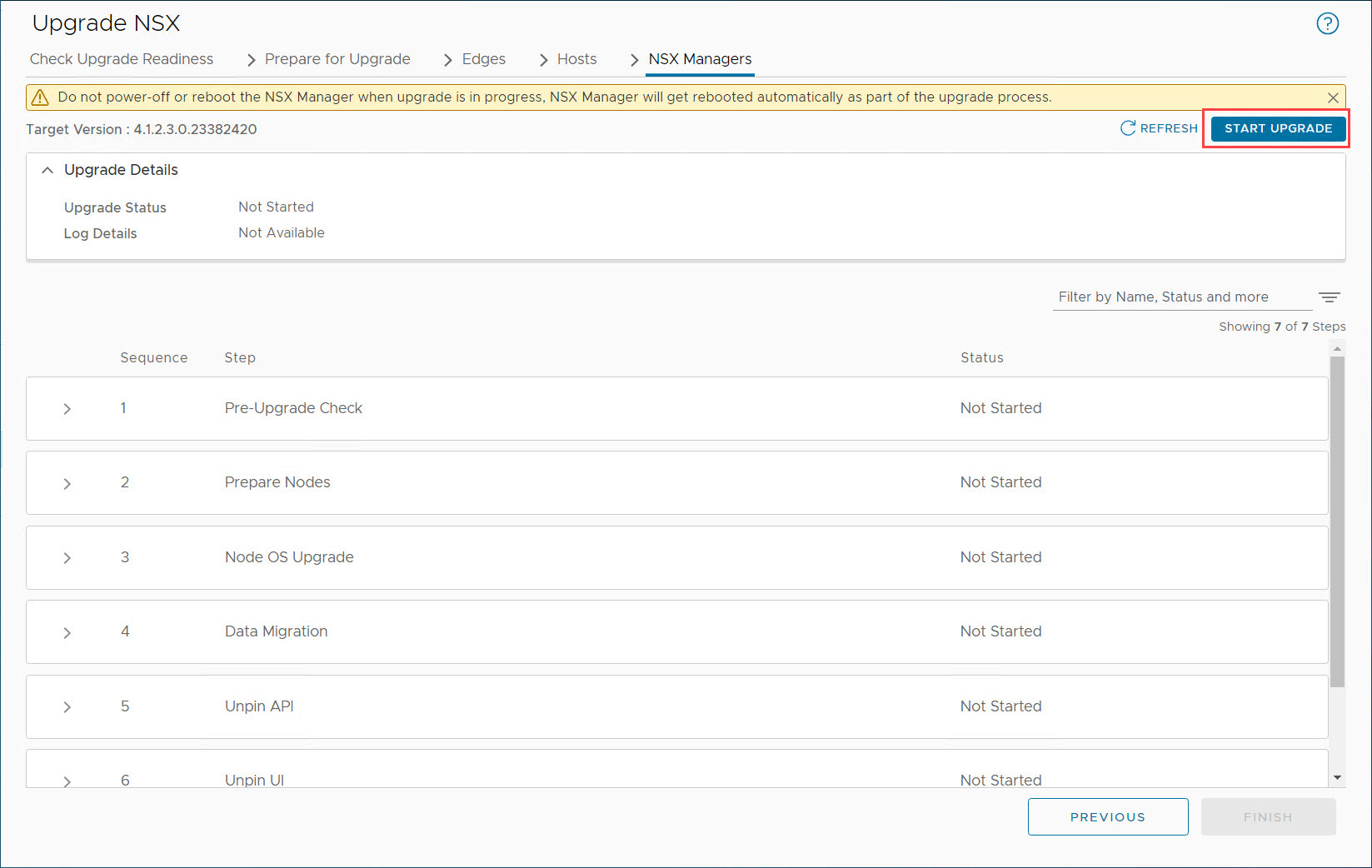

      NSX Manager 升級開始

      注意:系統將會警告您不要關閉或重新啟動 NSX Manager VM,因為這可能會導致不穩定。NSX Manager 可能在此程序期間暫時無法存取;請稍候幾分鐘後再重試登入。

    2. 升級達到 NSX 作業系統升級步驟時,您可能會失去與 NSX Manager 的連線。請稍候幾分鐘,然後重新整理頁面以存取登入畫面。

    3. 登入、返回升級頁面,然後選取繼續升級

      NSX Manager 升級繼續

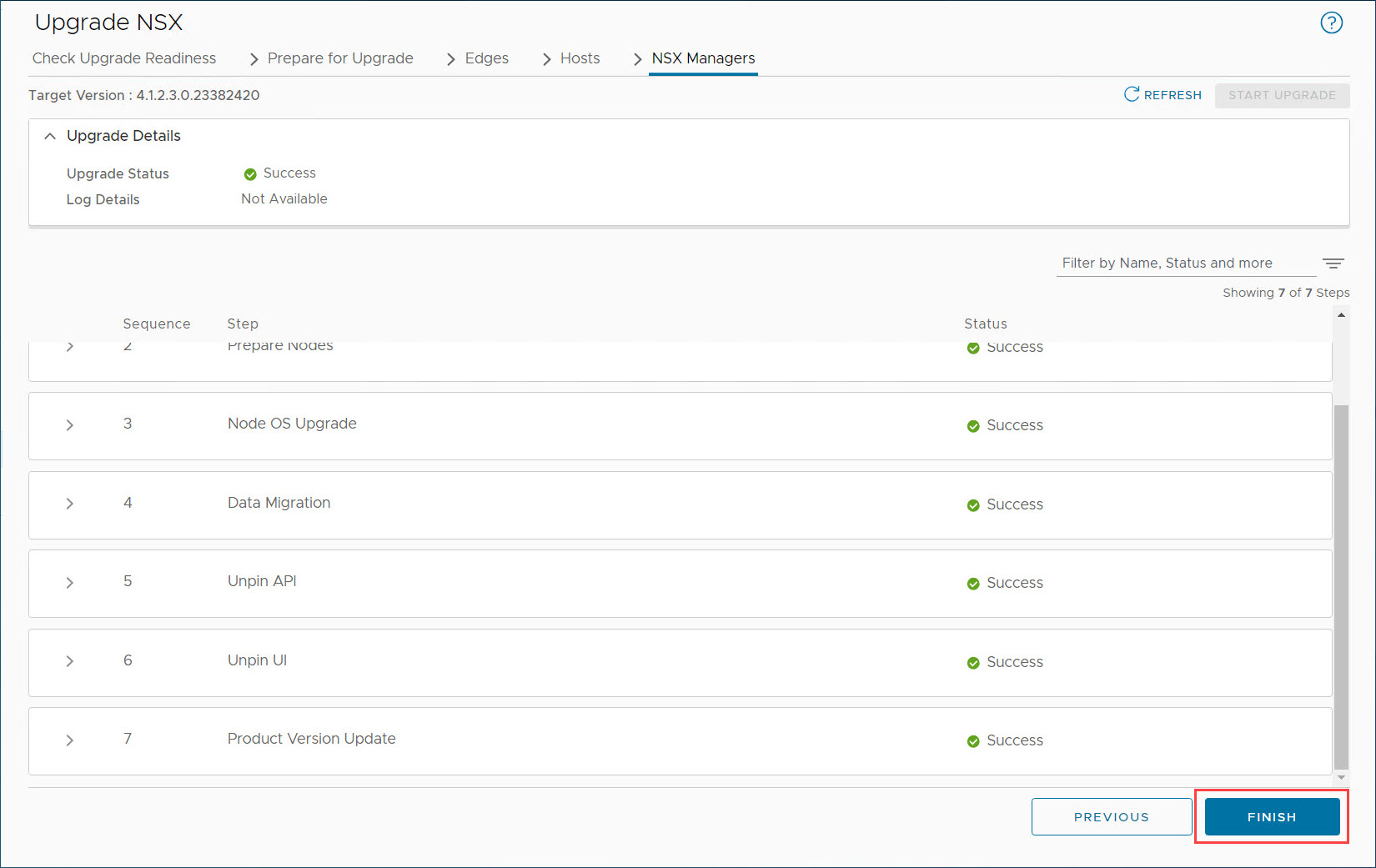

      監督升級直到順利完成為止。

      NSX Manager 升級完成

  9. 升級之後,請前往關於 VMware NSX 區段確認 NSX Manager 版本已更新。

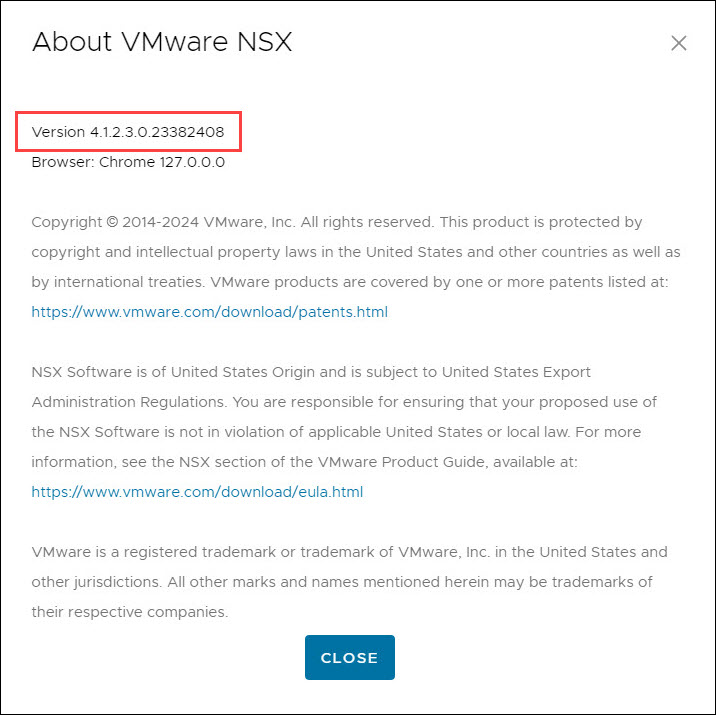

    NSX 升級完成

    NSX 環境現在已升級,請繼續下一個升級 vCenter 環境的工作。

作業 3.2:升級 vCenter Server Appliance

  1. 在開始 vCenter Server Appliance (vCSA) 升級之前,請確認有可用的有效備份 (如必備條件中所述)。

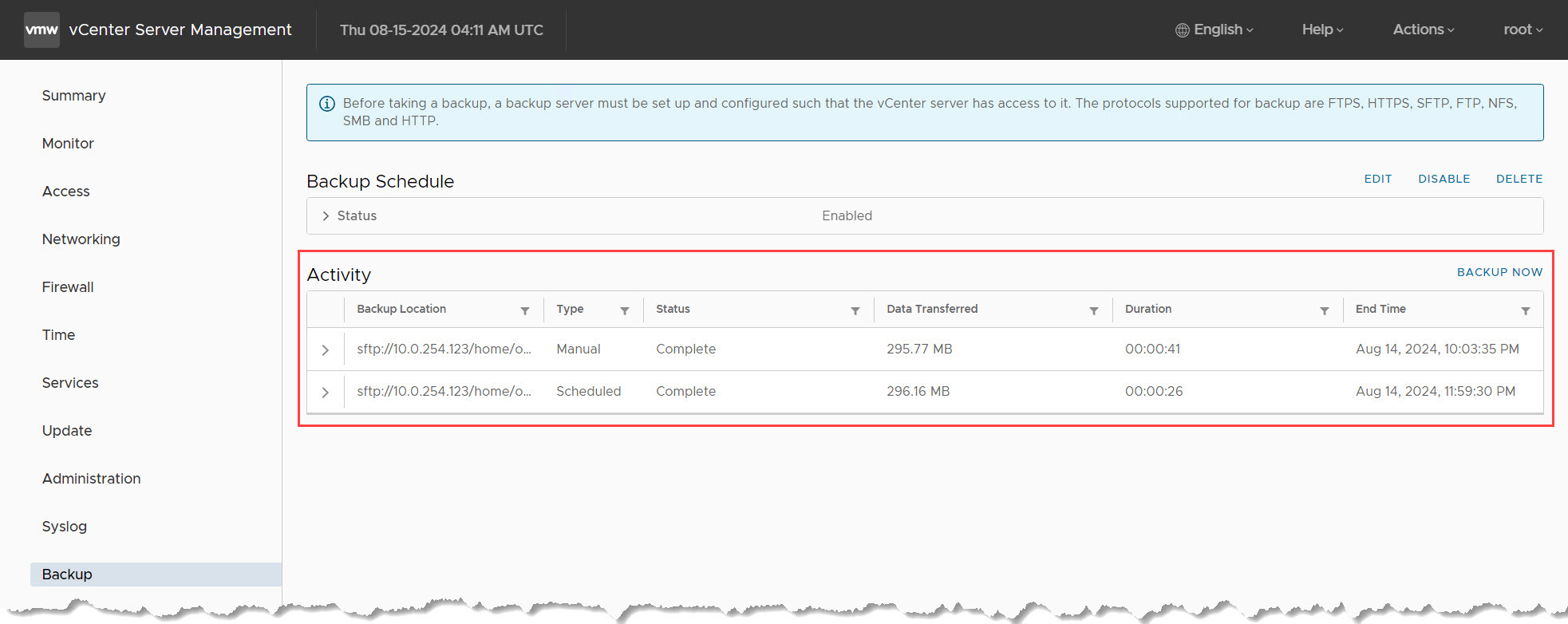

    vCenter 有效的備份

  2. 掛載 ISO 檔案。

    1. 找出從 OCI 主控台下載之二進位檔中提供的 ISO 檔案。按兩下 ISO 檔案以將其掛載。

    2. 瀏覽至安裝程式檔案,然後按兩下該檔案以啟動 vCenter Server 8.0 安裝程式。

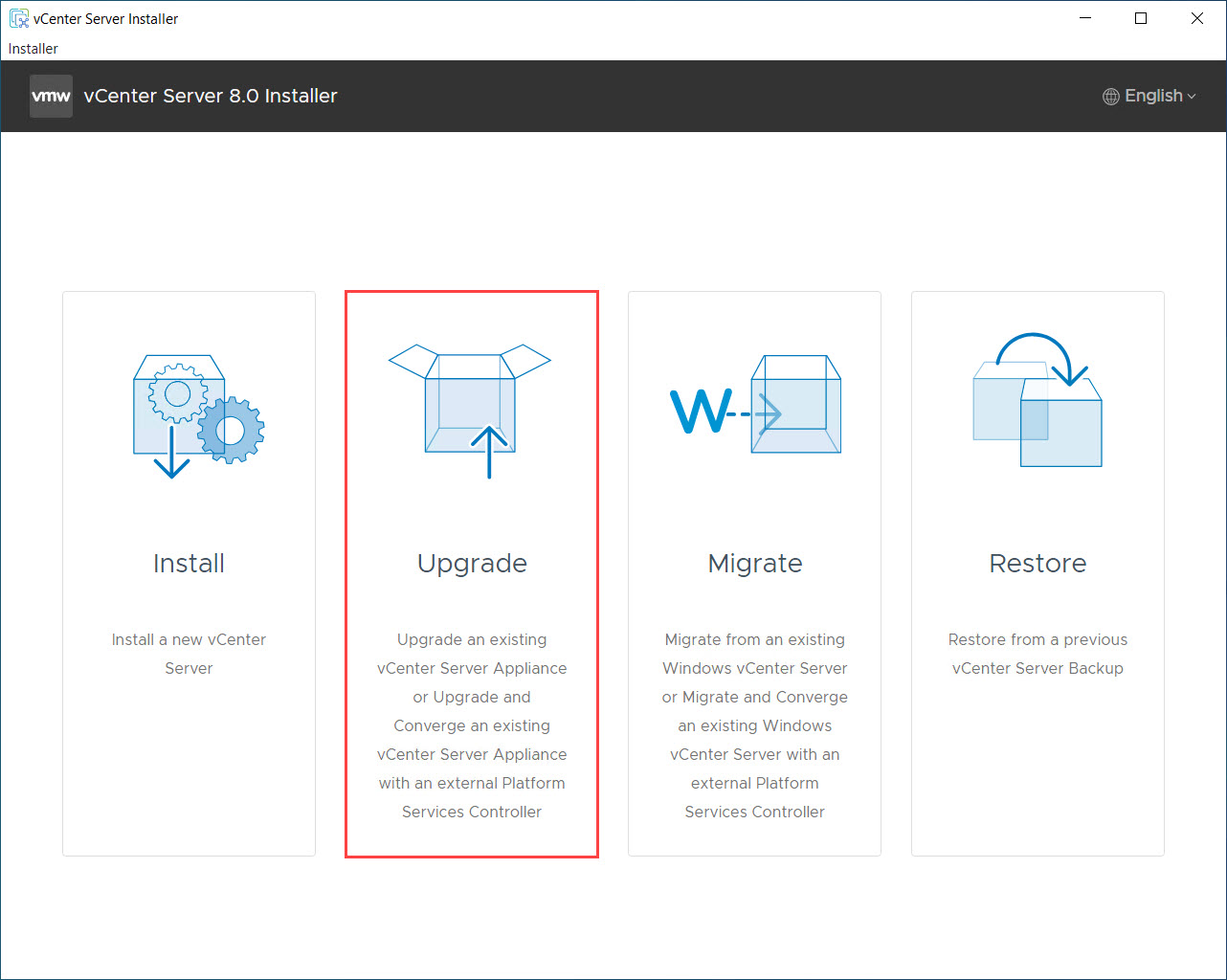

      vCenter 升級安裝程式

  3. 按一下升級,即可開始升級現有的 vCenter Server Appliance。

    vCenter 升級開始

    注意:如需詳細資訊,請參閱 vCenter Server Appliance upgrade guide

  4. 階段 1:建置新的 vCenter 伺服器。

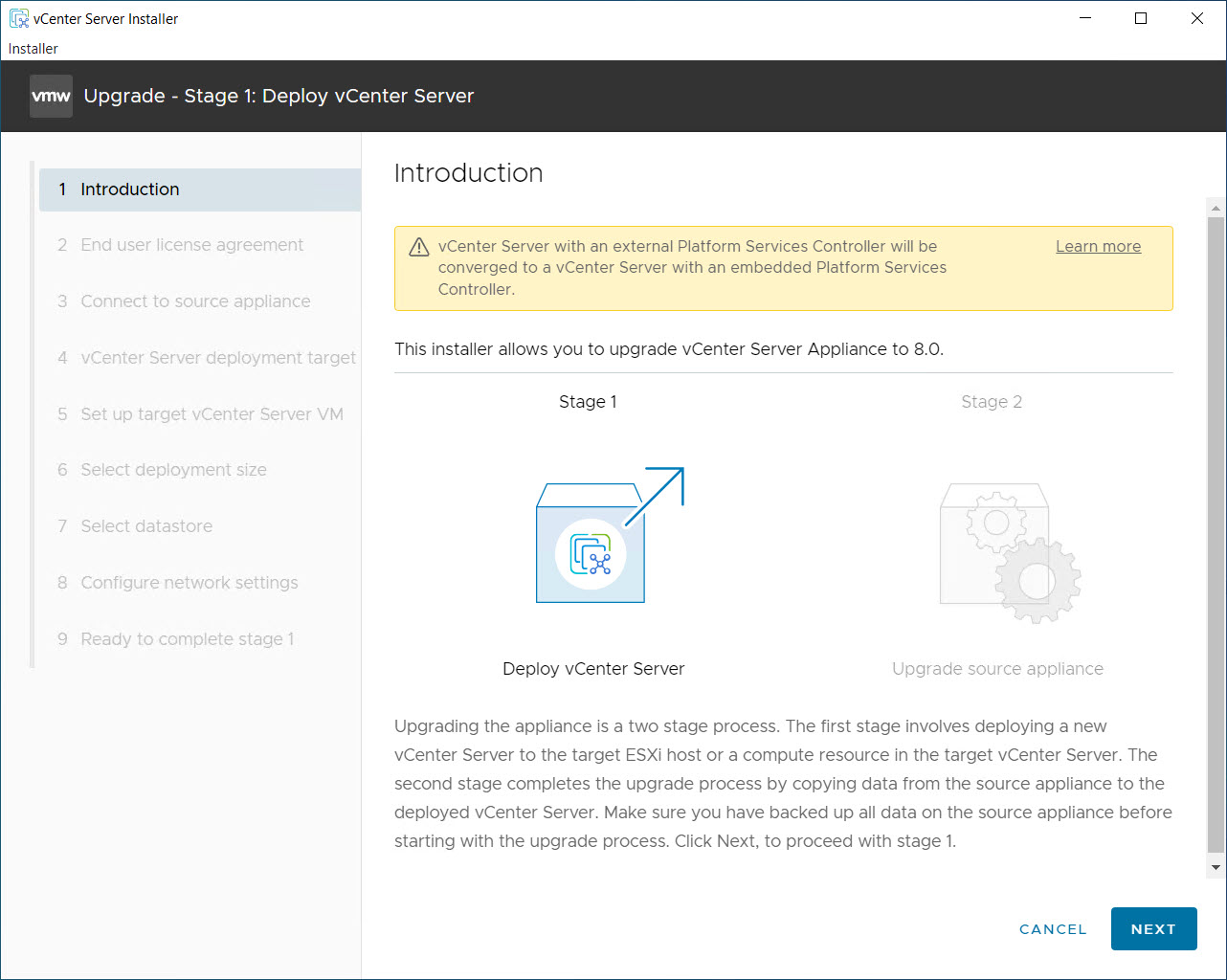

    1. 簡介頁面中,按一下下一步以繼續。

      vCenter 升級 Stage1

    2. 接受 EULA,然後按一下下一步

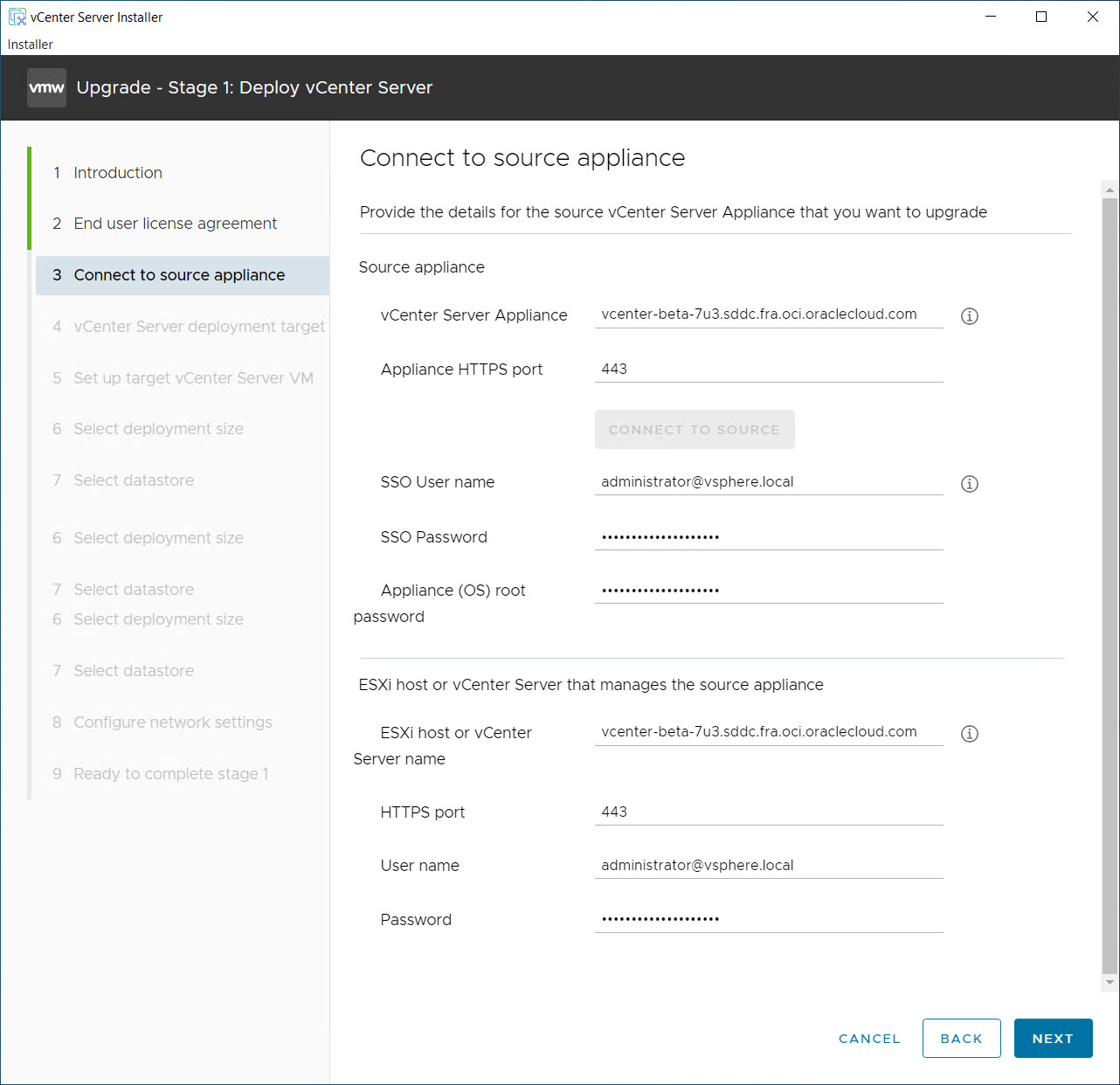

    3. 連線至來源設備頁面中,輸入目前的 vCenter 伺服器設備名稱,將連接埠保留為 443 ,然後選取連線至來源

    4. 輸入 SSO 使用者名稱SSO 密碼設備 (OS) root 密碼

    5. 重複目標 vCenter 的相同詳細資訊,然後按一下下一步

      vCenter 升級 Stage1 - 連線至來源設備

    6. 接受憑證警告以使用 SSL 憑證建立信任。

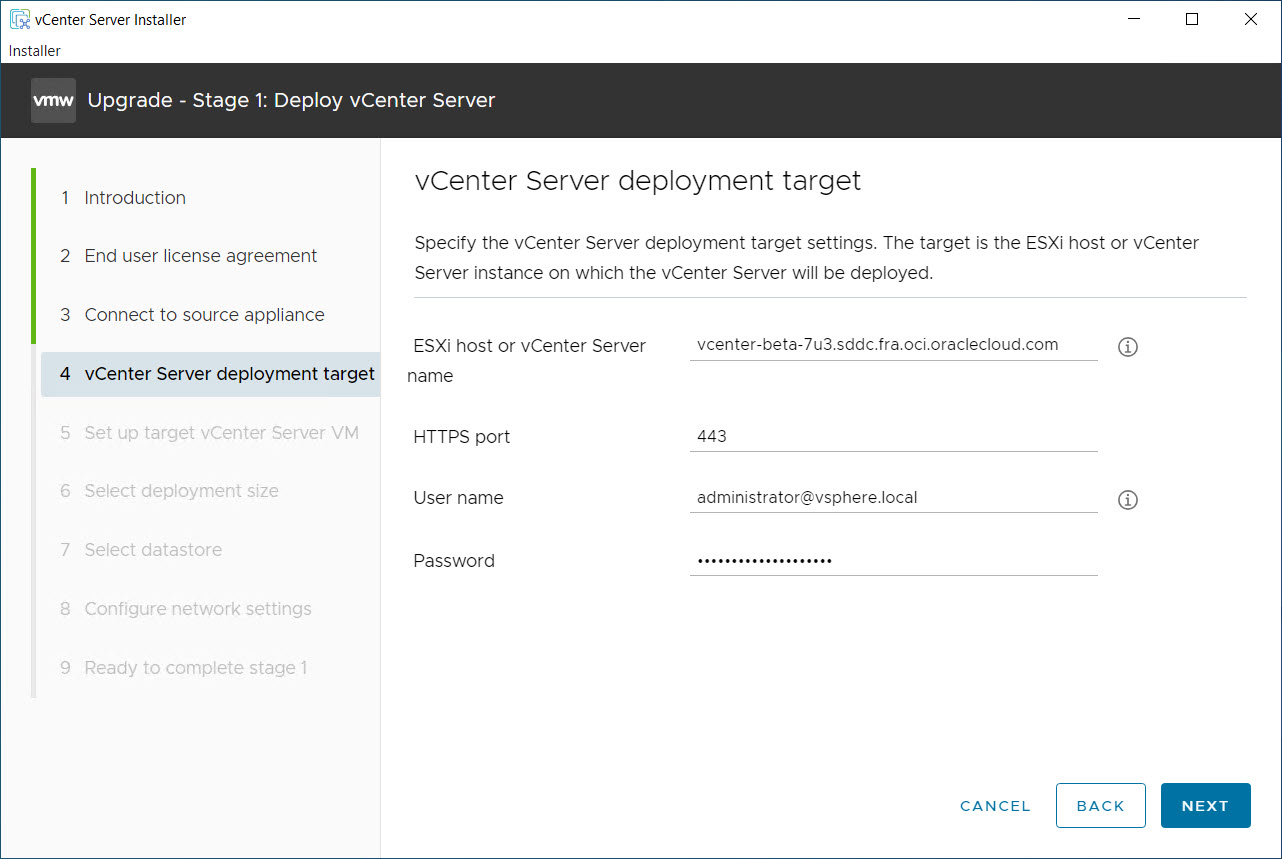

    7. 輸入 vCenter 伺服器部署目標資訊。進行此升級時,會使用相同的 DNS 名稱,但在開始升級之前,建議為 8.x 設備建立新的 DNS 項目。

      vCenter 升級 Stage1 - 部署目標

    8. 接受憑證警告並繼續。

    9. 選取資料夾頁面中,選取管理資料夾以建立管理設備。

    10. 運算資源頁面中,選取管理叢集

      注意:如果主機上啟用鎖定模式,您將無法選取任何主機。停用主機上的鎖定模式,然後重新嘗試選取想要的主機。

    11. 設定目標 vCenter 伺服器 VM 頁面中,輸入 VM 名稱和密碼,然後按一下下一步

    12. 部署大小頁面中,選取,這是 Oracle Cloud VMware Solution 的預設值。如果需要自訂,請選取適當的大小,然後按一下下一步

    13. 選取管理資料存放區

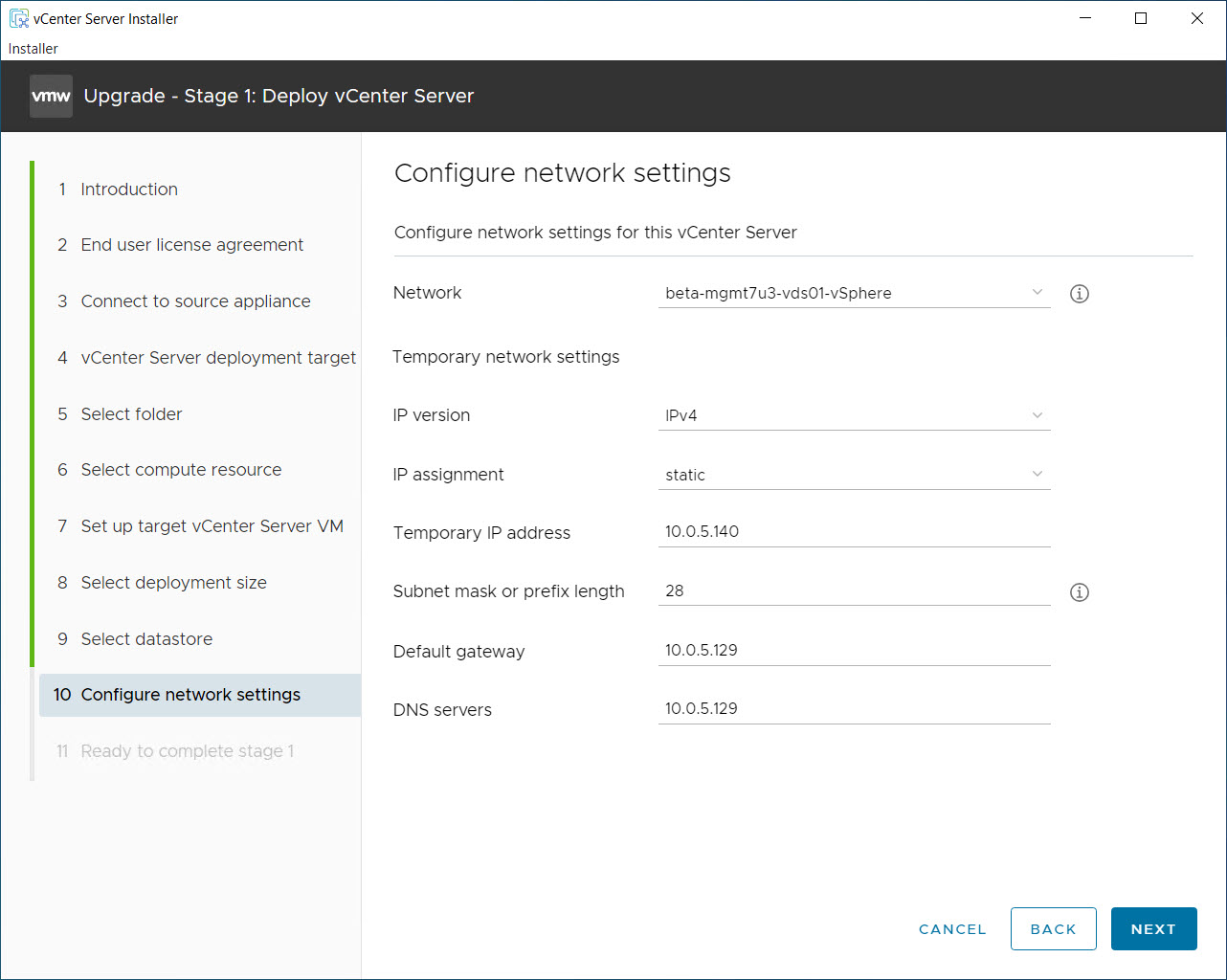

    14. 輸入必要的網路設定,然後按一下下一步

      vCenter 升級 Stage1 - 設定網路設定值

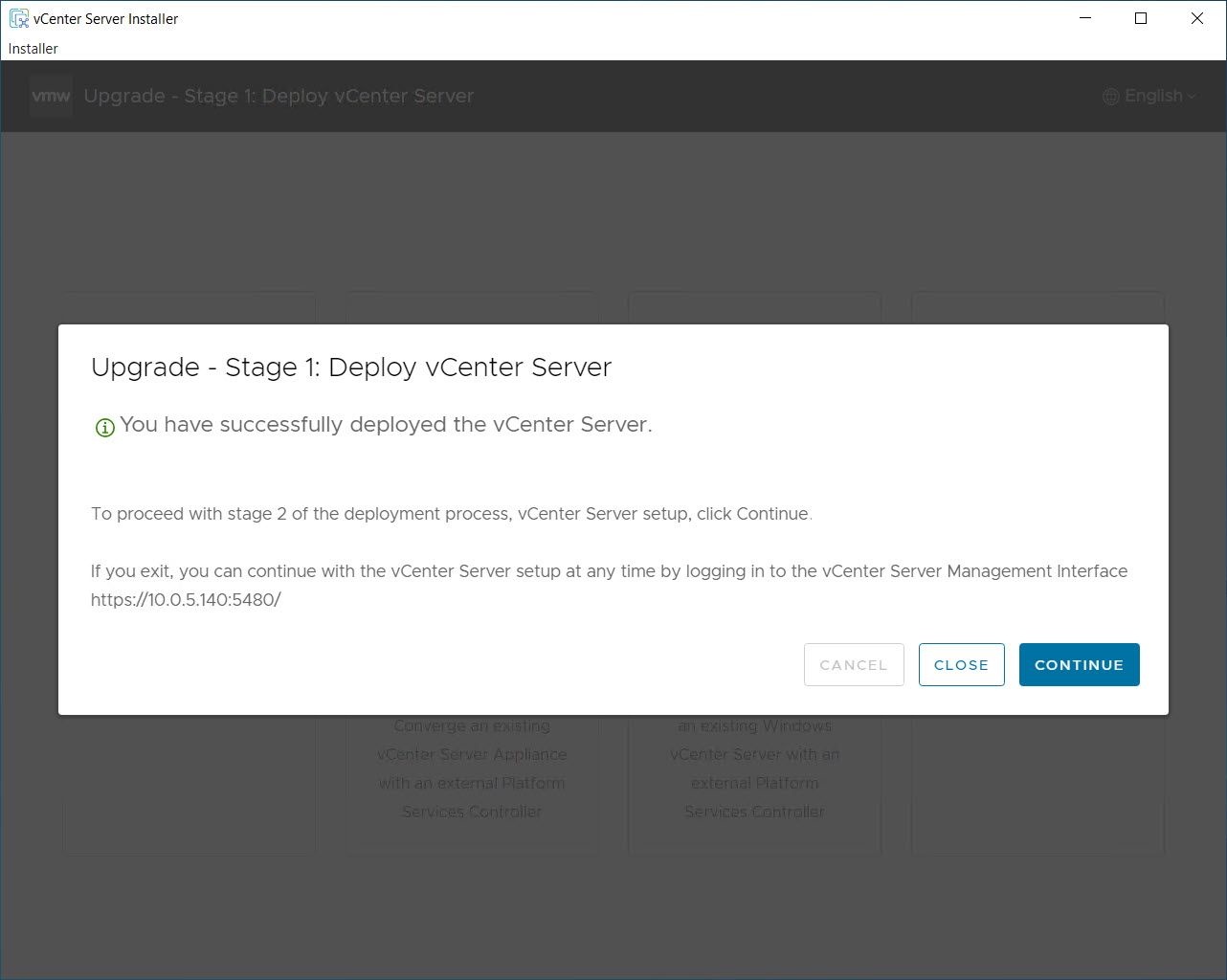

    15. 複查組態,然後按一下完成以完成升級處理作業的階段 1

      vCenter 升級 Stage1 - 完成

    注意:階段 1 可能需要幾分鐘的時間。監督進度直到順利完成為止。

  5. 階段 2:升級來源 vCenter 伺服器。

    1. 順利部署新的 vCSA 之後,請按一下繼續以開始第 2 階段。

    2. 複查簡介頁面,然後按下一步

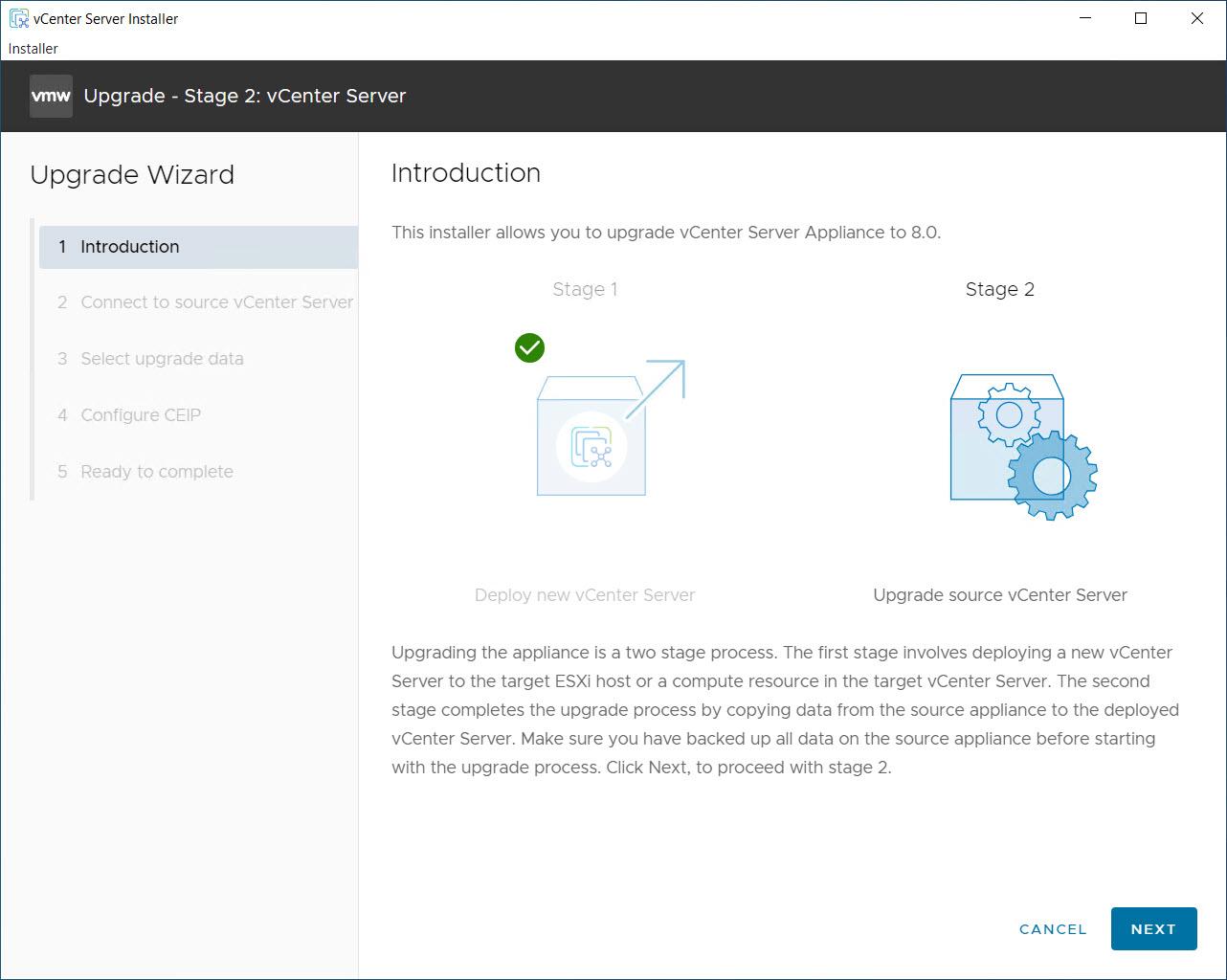

      vCenter 升級 Stage2 - 開始

    3. 輸入來源 vCenter 伺服器詳細資訊,然後繼續進行升級前檢查清單。

    4. 選取升級資料頁面中,選取組態、產品目錄、工作、事件及效能測量結果,然後按下一步

    5. 設定 CEIP 設定值,然後按一下下一步

    6. 準備完成頁面中,複查設定值並按一下完成

      vCenter 升級 Stage2 - 複查並完成

    注意:將會出現警告,指出來源 vCenter 將關閉並在目的地 vCenter 上啟動。網路組態將會切換,而舊的網路詳細資訊將會套用至新的 vCenter 伺服器。

  6. 驗證所有組態並指定授權。

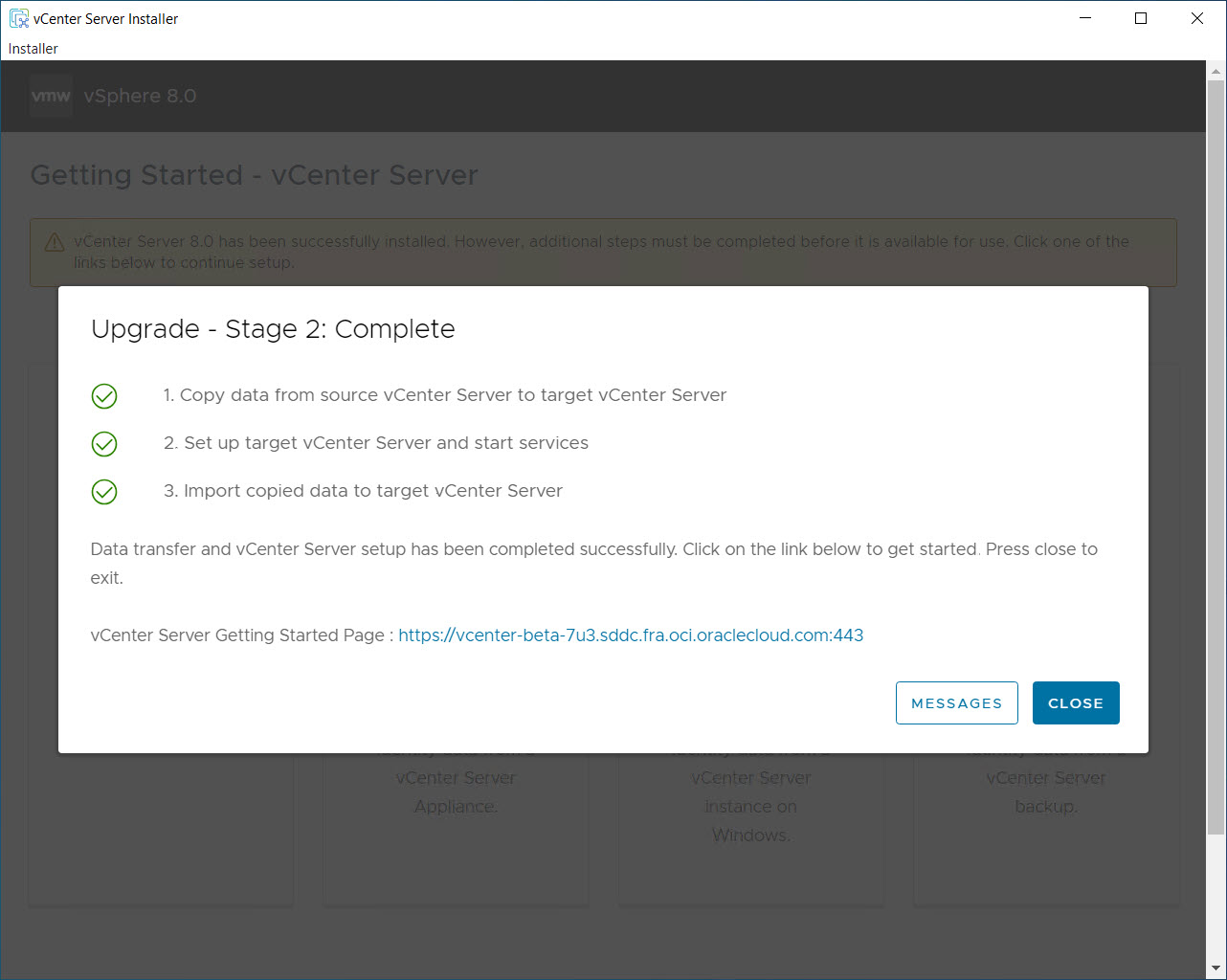

    1. 監控升級完成之前的進度。

      vCenter 升級完成

    2. 關閉即現式視窗並在新的瀏覽器視窗中開啟提供的 URL,以存取 vCSA 管理設備並驗證 vCenter 版本。

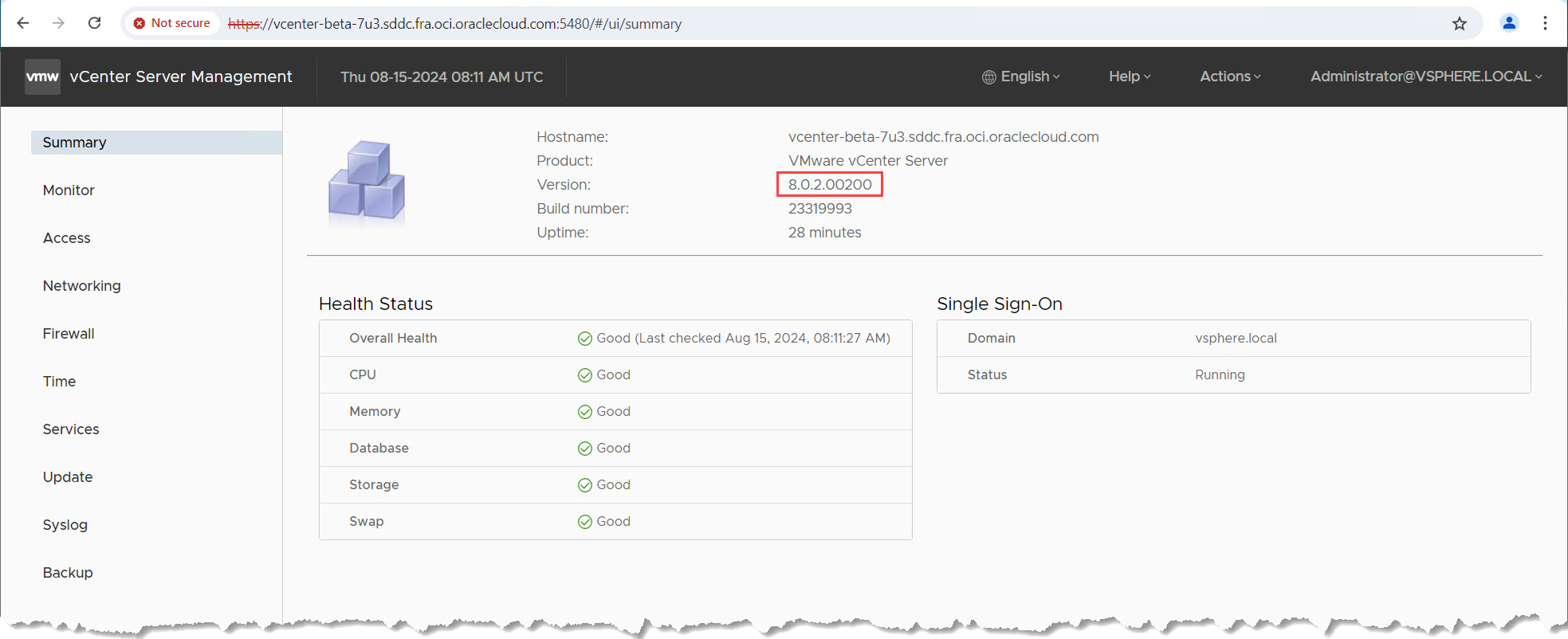

      vCenter 升級驗證

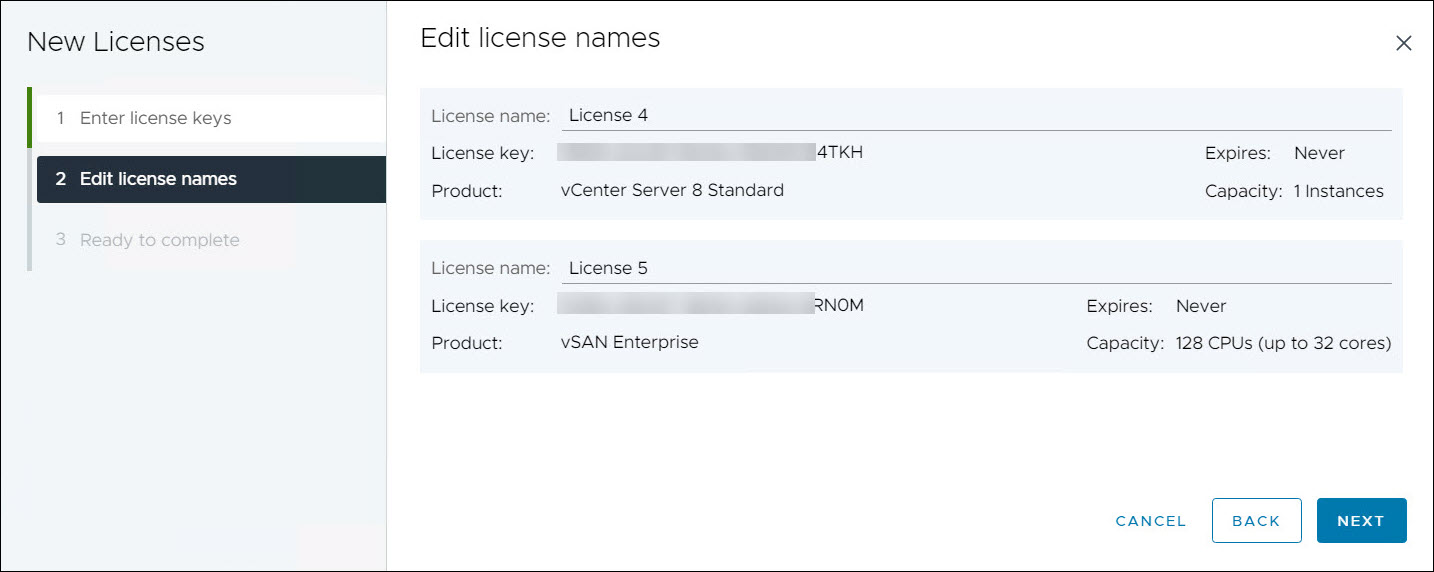

    3. 存取新的 vCenter 伺服器,瀏覽至授權區段,然後新增任務 2 中提供的 vCenter 伺服器與 vSAN 授權。

      vCenter 新增授權

    4. 將授權指派給 vCenter 伺服器。

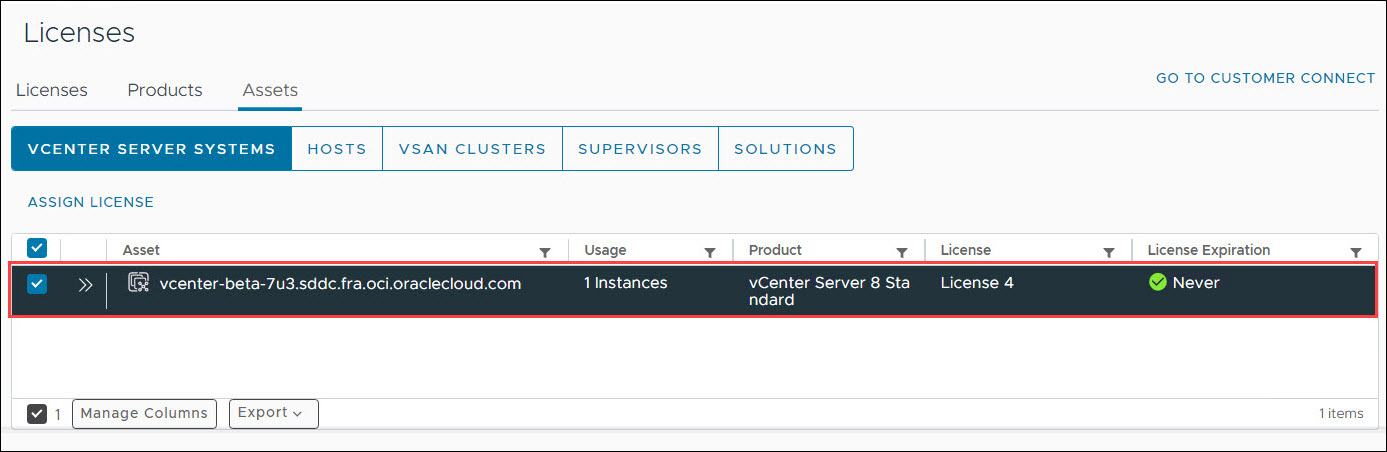

      vCenter 指定 vCenter 授權

    5. 驗證所有組態均可存取。視情況從 vCenter 產品目錄移除較舊的 vCenter Server Appliance VM ,以避免根據貴組織的標準進行混淆或刪除。

    6. 如果停用鎖定模式,請將設定值回復為主機上先前的狀態。

這會完成 vCenter 伺服器升級。接著,繼續升級「統一管理叢集」中的 ESXi 主機。

作業 4:升級管理叢集中的 ESXi 主機

在此工作中,您將升級管理叢集中的 ESXi 主機。此程序涉及在 OCI 主控台中升級主機、將新主機新增至 vCenter 叢集、移轉 VM,以及最終移除舊主機。

作業 4.1:升級 OCI 主控台中的主機

  1. 存取 OCI 中的管理叢集。

    1. 前往 OCI 主控台,瀏覽至您的 SDDC,然後開啟管理叢集詳細資訊頁面。

    2. 選取我使用提供的二進位檔案和授權升級 vCenter 和 NSX ,然後按一下下一步

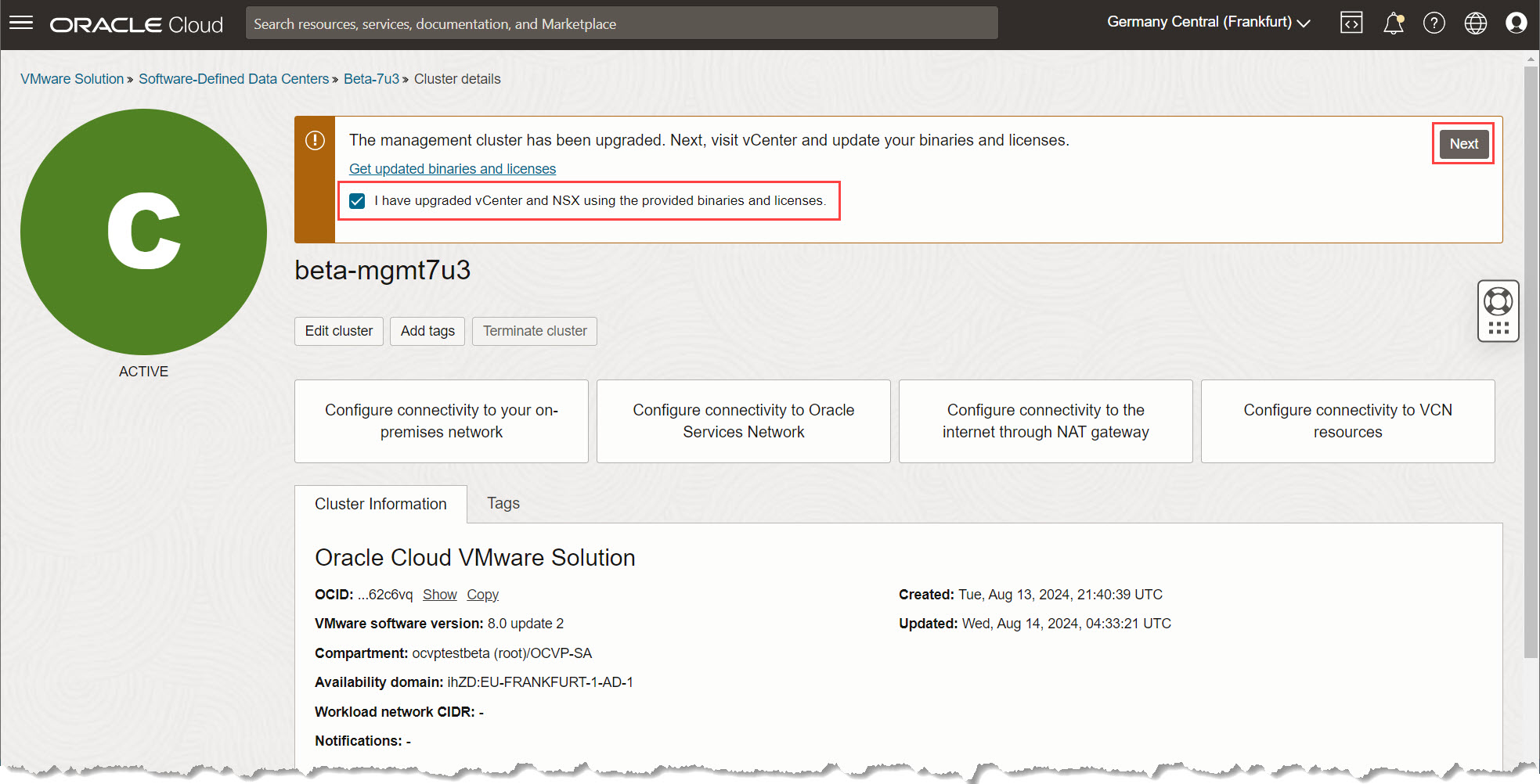

      確認已升級 VMware 管理元件

  2. 啟動升級處理程序。

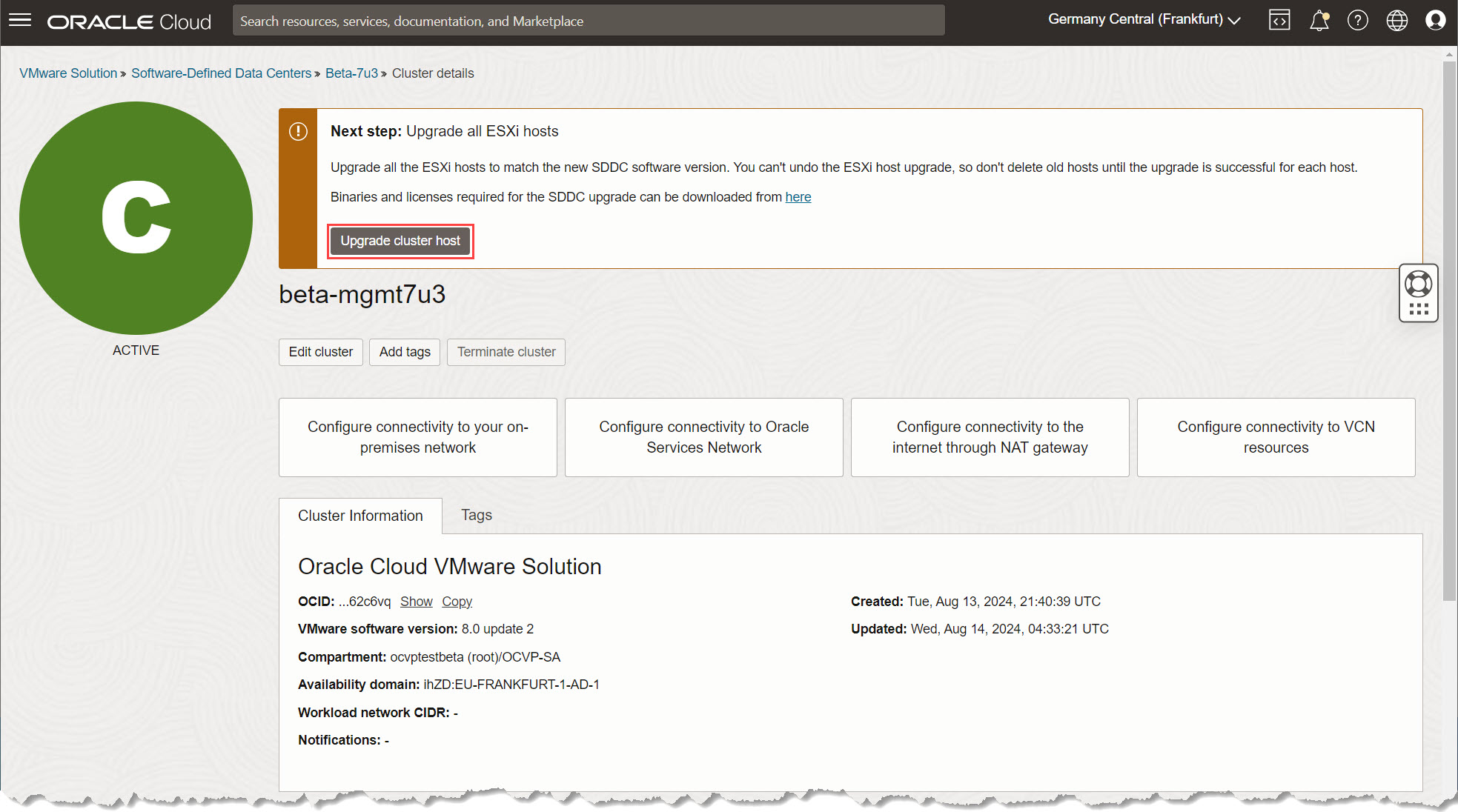

    1. 按一下升級叢集主機,即可存取升級狀態頁面。

      升級叢集主機

    2. 升級狀態頁面中,選取管理叢集,然後按一下第一個 ESXi 主機。

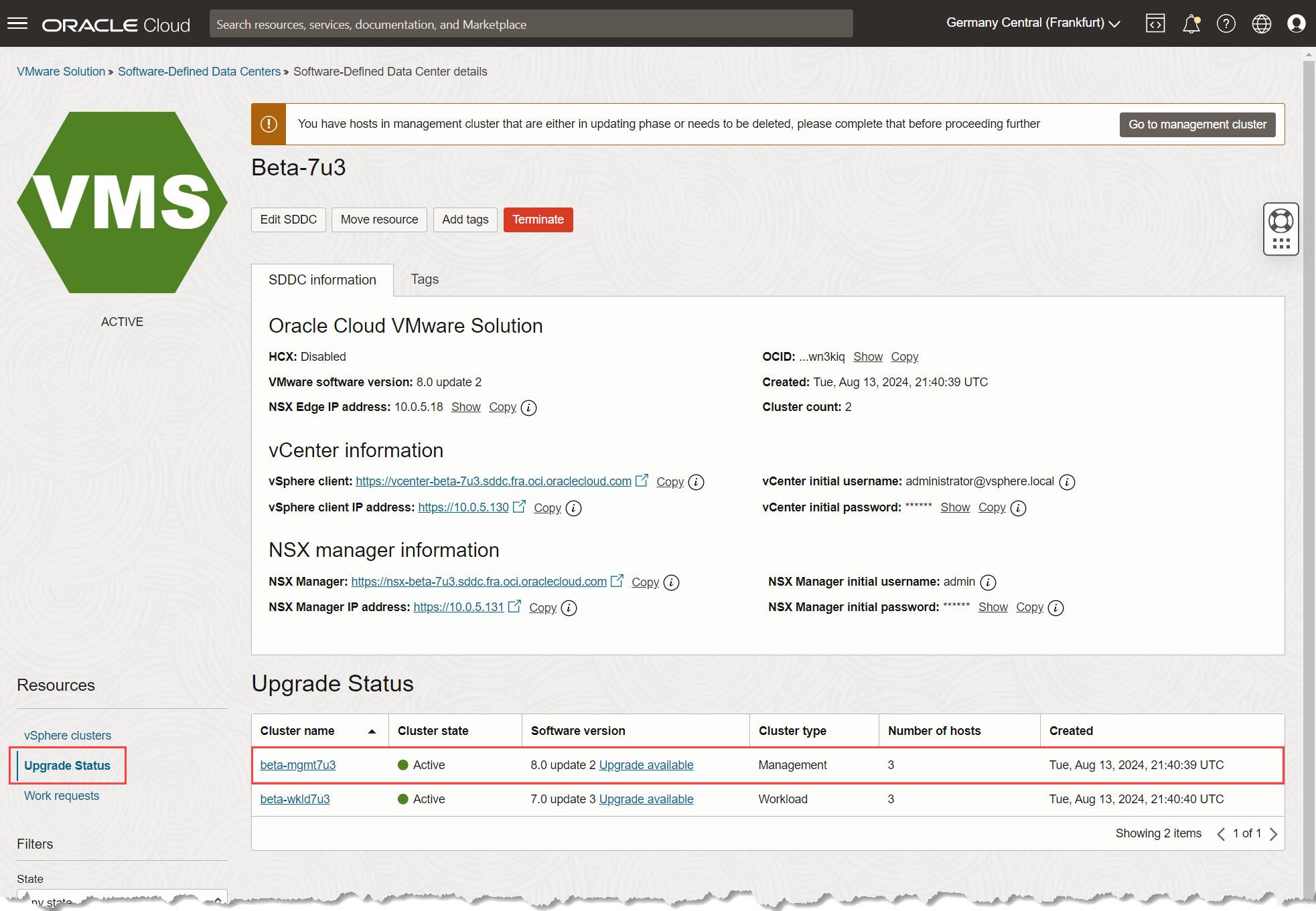

      「升級狀態」頁面

    注意:升級處理作業很複雜,可能需要很長的時間。您可以隨時重新瀏覽升級狀態頁面,以監督或追蹤進度。

  3. 開始輪詢升級處理作業。

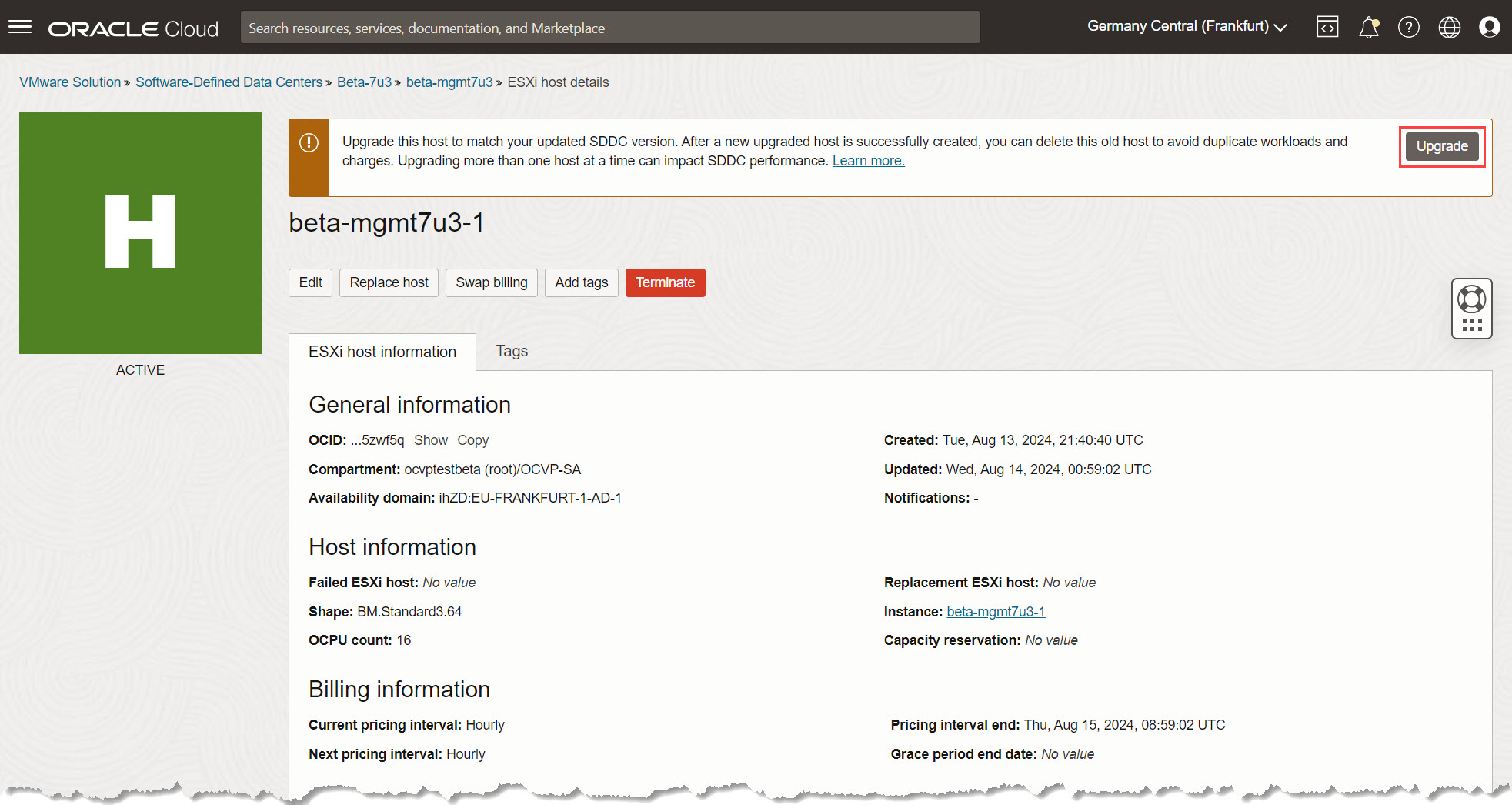

    1. 按一下標幟中的升級。這將會起始升級 ESXi 主機流程。

      升級 ESXi 主機

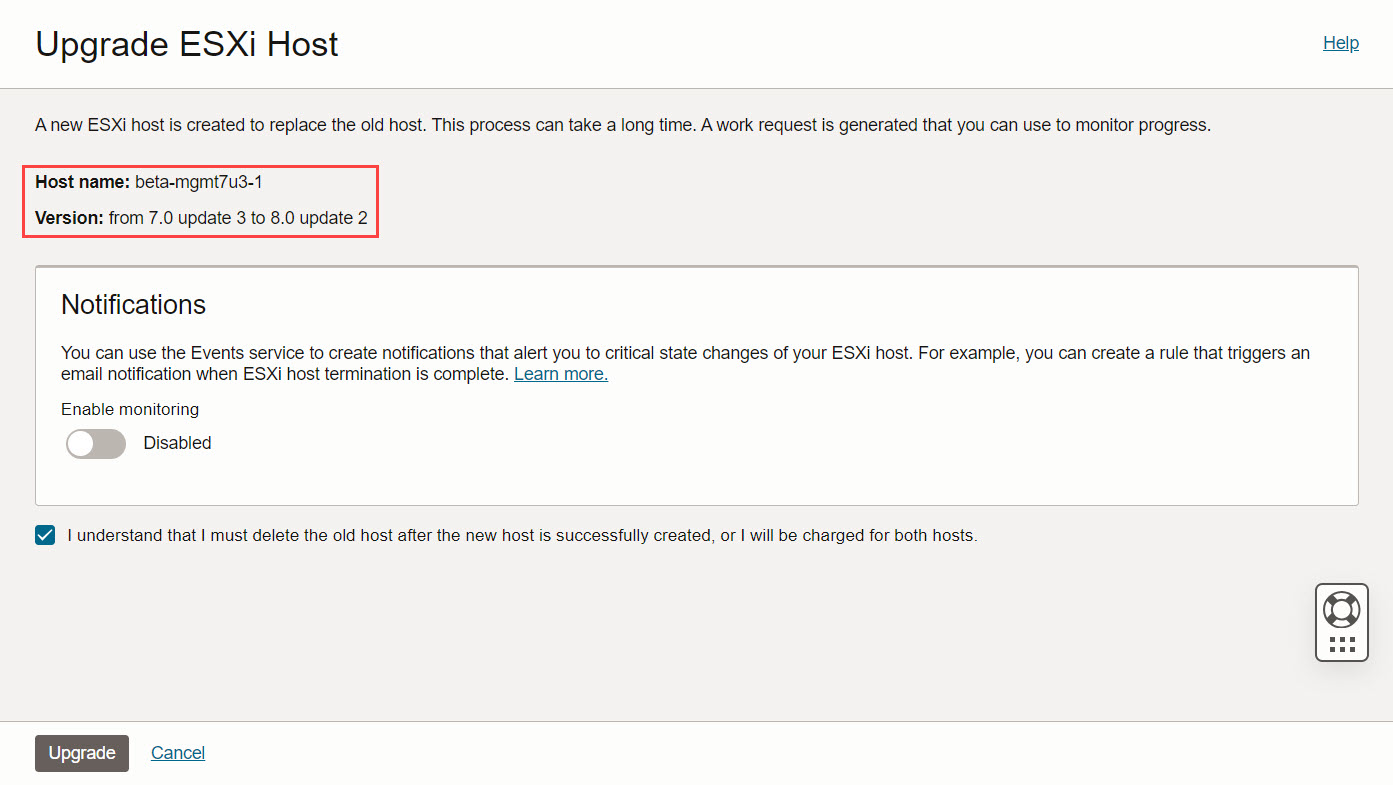

    2. 複查詳細資訊,然後按一下升級,即可建立新的 ESXi 主機,這將會與原始主機的運算型態相符,但需支付每小時的費用。

      升級 ESXi 主機選項

  4. 監督主機建立處理作業。

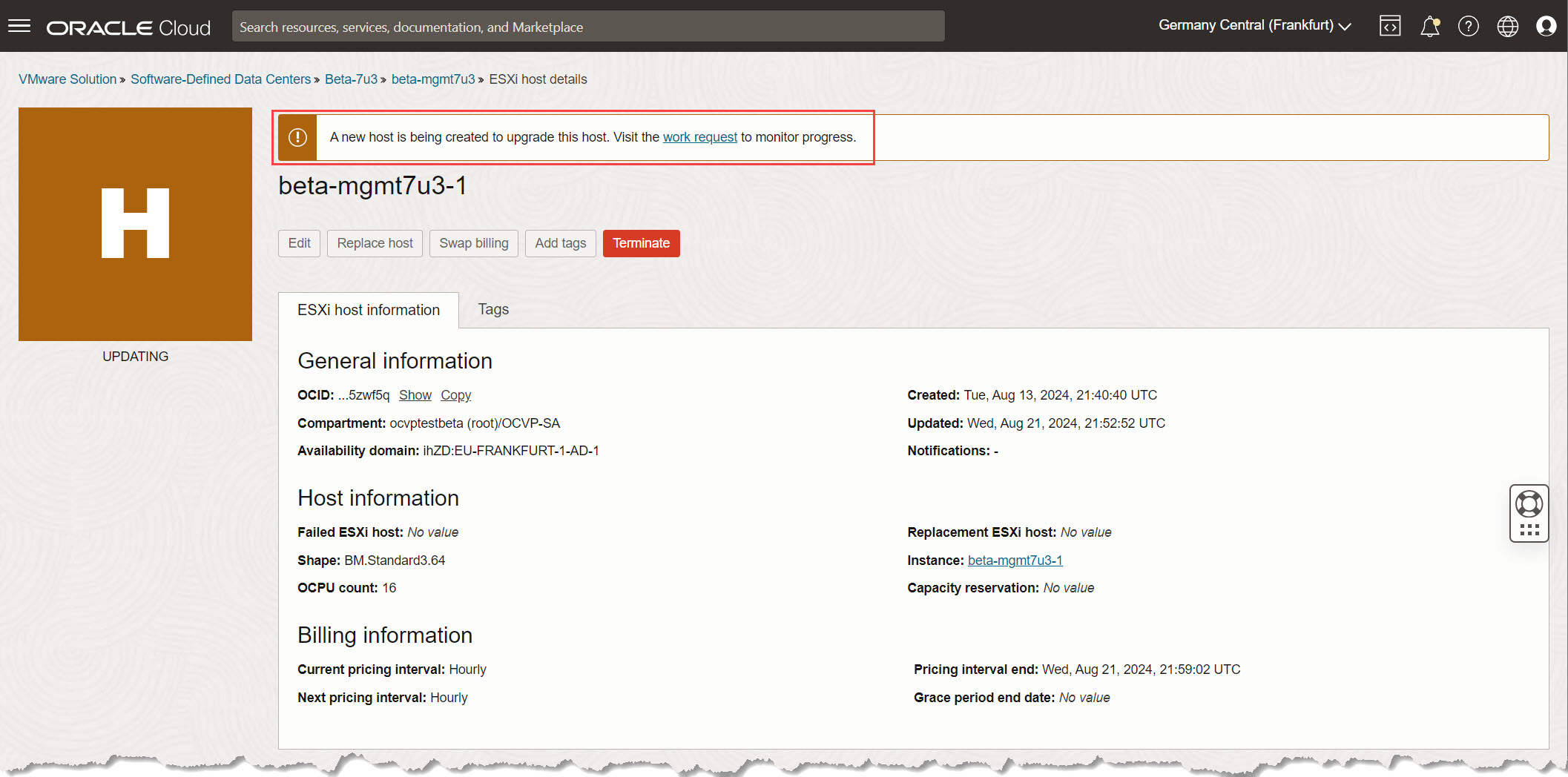

    1. 關閉面板,您應該會在其資訊頁面上看到 ESXi 主機的狀態變更為更新

      舊主機狀態更新

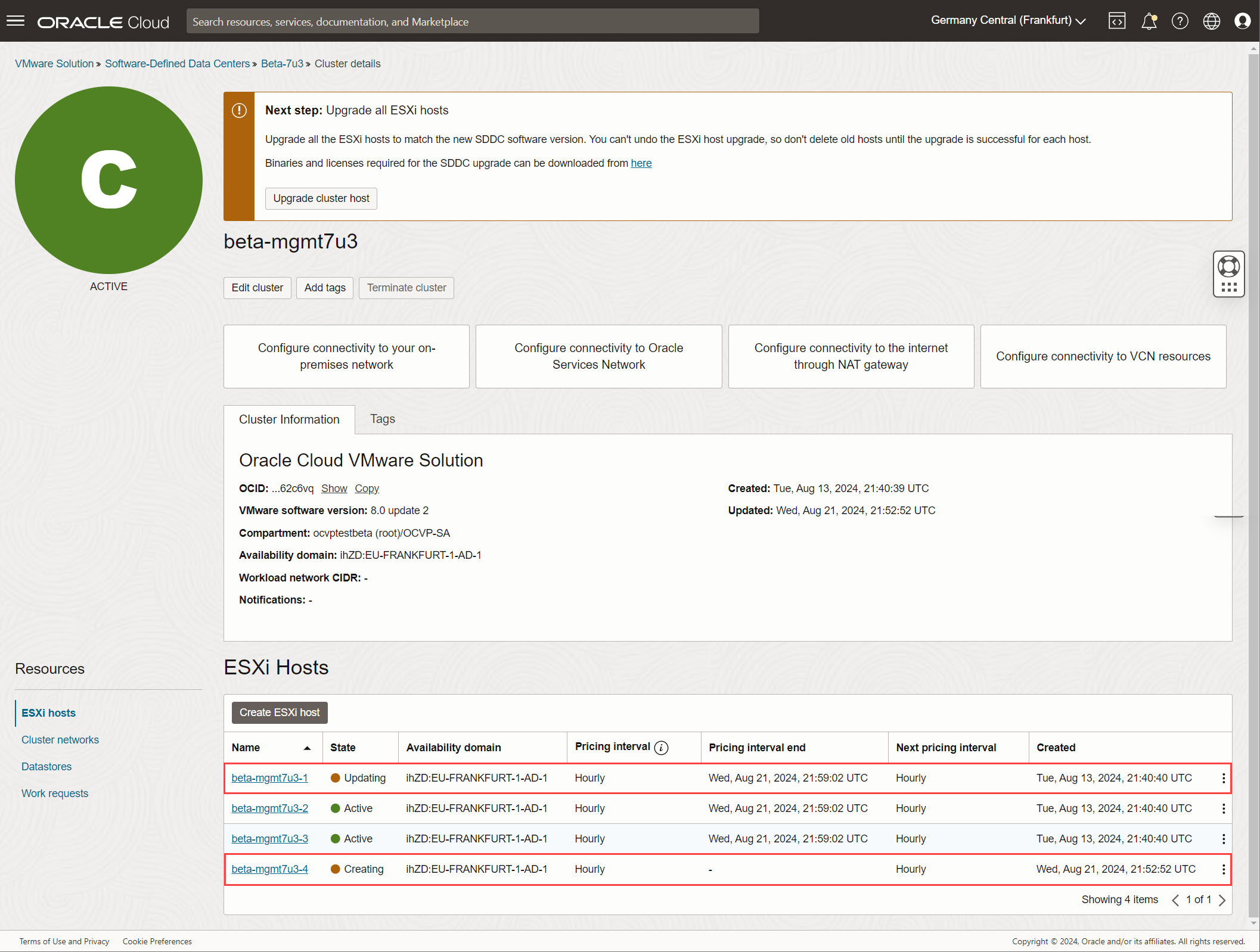

    2. 按一下「管理叢集」內的 ESXi 主機,就會顯示狀態為建立中的新主機。

      「管理叢集詳細資訊」頁面

    注意:建立新的 ESXi 主機可能需要 20-25 分鐘的時間。您可以在升級狀態工作要求段落中監督進度。

  5. 複查舊的主機狀態。

    1. 建立新主機之後,請檢查舊主機的狀態。現在應該會顯示為需要注意,內含顯示新取代之主機詳細資訊的標幟。

      舊主機狀態和資訊

    2. 同樣地,如果您造訪新建立的主機,則可以找到原始主機的詳細資訊。

      新主機狀態與資訊

    重要事項:舊主機和新主機詳細資訊頁面都會顯示警告,指出如果原始主機未終止,將會針對這兩個主機收取費用。確保在移轉完成後刪除舊、未使用的主機,以避免產生額外費用。

  6. 擷取 ESXi 主機資訊和預設 vCenter 密碼。

    在 OCI 主控台中,識別並記下新建立之 ESXi 主機的主機資訊。您也可以從 SDDC 中舊 ESXi 主機的標幟存取此資訊。

    1. ESXi 主機資訊:選取新增的 ESXi 主機,並記下下列資訊。

      • 內部 FQDN 詳細資訊。

      • 存取連附的區塊磁碟區段落,並收集所有連附項的 iSCSI 目標伺服器詳細資訊。

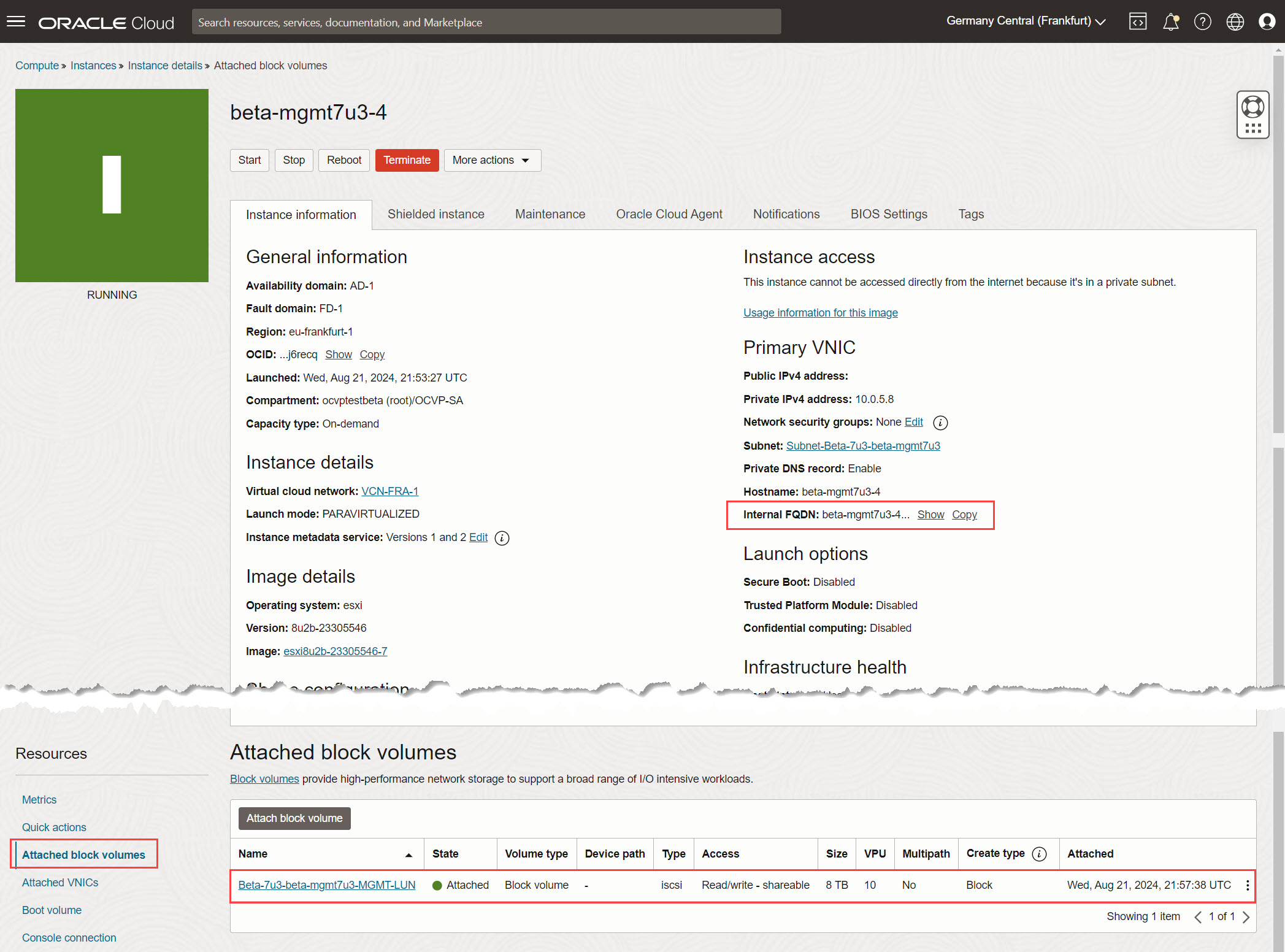

      擷取新主機 - 執行處理詳細資訊

    2. vCenter 密碼:在 OCI 主控台內的 SDDC 詳細資訊頁面中,尋找並安全地儲存預設的 vCenter 密碼。在稍後的任務中將 ESXi 主機新增至 vCenter 時,將需要此密碼。

作業 4.2:新增並設定 vCenter 中的新 ESXi 主機

注意:此工作中的步驟與本教學課程中所述的步驟類似:取代 Oracle Cloud VMware Solution 叢集中的錯誤 ESXi 主機

  1. 將 ESXi 主機新增至 vCenter。

    1. 開啟 vCenter 伺服器,然後找出您要新增 ESXi 主機的資料中心。

    2. 資料中心上按一下滑鼠右鍵,然後選取新增主機

  2. 設定 ESXi 主機設定值。

    1. 請輸入下列資訊。

      • 主機名稱或 IP 位址:輸入「工作 4.1.6」中記載之新 ESXi 主機的 FQDN,然後按一下下一步

      • 連線設定值:輸入 ESXi 主機的登入證明資料 (root 作為使用者名稱,以及從「OCI 主控台 SDDC 詳細資訊」頁面取得的預設 vCenter 密碼),然後按一下下一步

      • 主機摘要:複查主機摘要,然後按下一步

      • 主機週期:取消選取使用影像管理主機,然後按一下下一步

      • 指派授權:從可用的選項選取先前任務中新增的 vSphere 8 Enterprise Plus 授權金鑰,以將授權指派給新的 ESXi 主機,然後按一下下一步

      • 鎖定模式:選取一般鎖定模式,這是與 Oracle Cloud VMware Solution 部署搭配使用的標準設定。您可以視需要根據特定環境調整此設定,然後按一下下一步

      • VM 位置:保留 VM 位置的預設設定值,然後按一下下一步

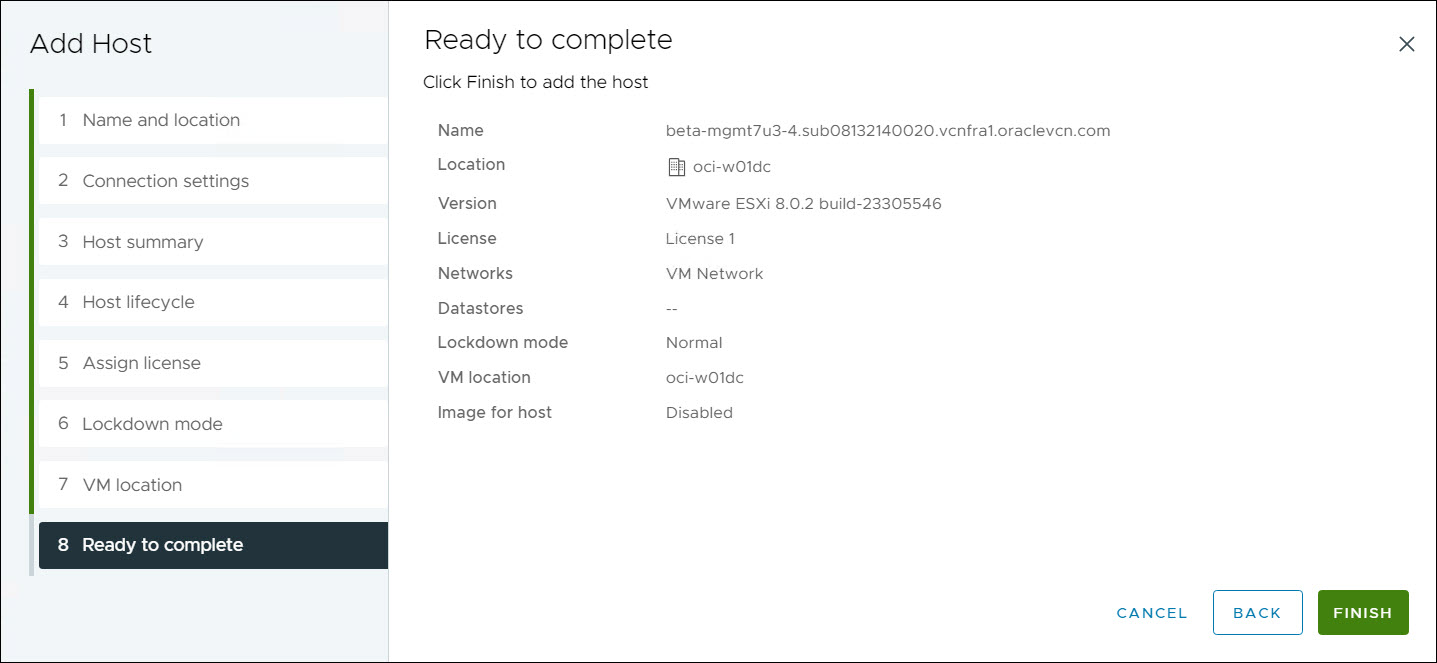

    2. 複查所有組態詳細資訊,按一下完成以送出工作,然後將 ESXi 主機新增至您的 vCenter 叢集。

    新增主機 - 複查並完成

  3. 輸入維護模式。

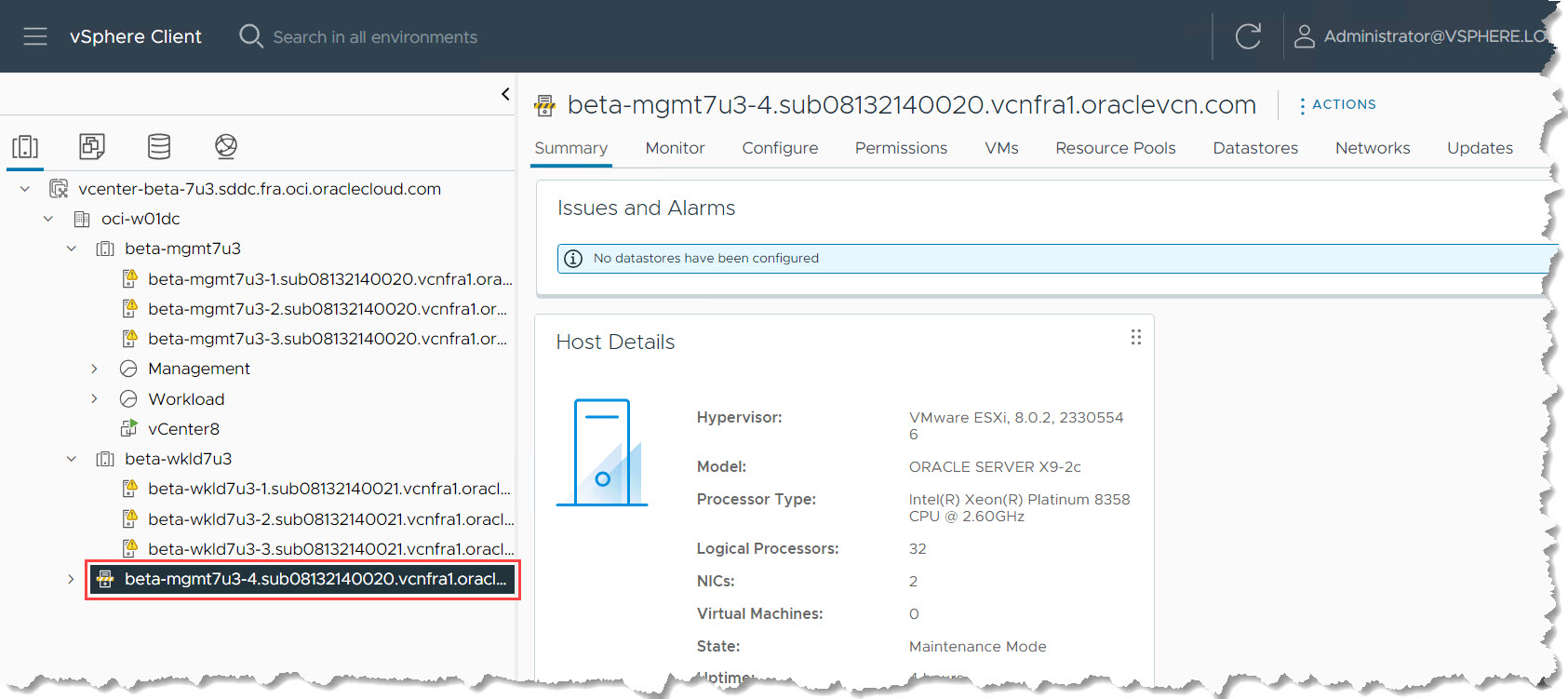

    1. 順利新增 ESXi 主機之後,請在 vCenter 產品目錄中的主機上按一下滑鼠右鍵,然後選取進入維護模式

    2. 驗證主機已順利進入維護模式。

      新主機 - 維護模式

  4. 新增 ESXi 主機至分散式交換器 (DSwitch)。

    1. 瀏覽至 vCenter 伺服器內的網路檢視。

    2. 選取與 ESXi 主機所在之叢集關聯的 DSwitch。

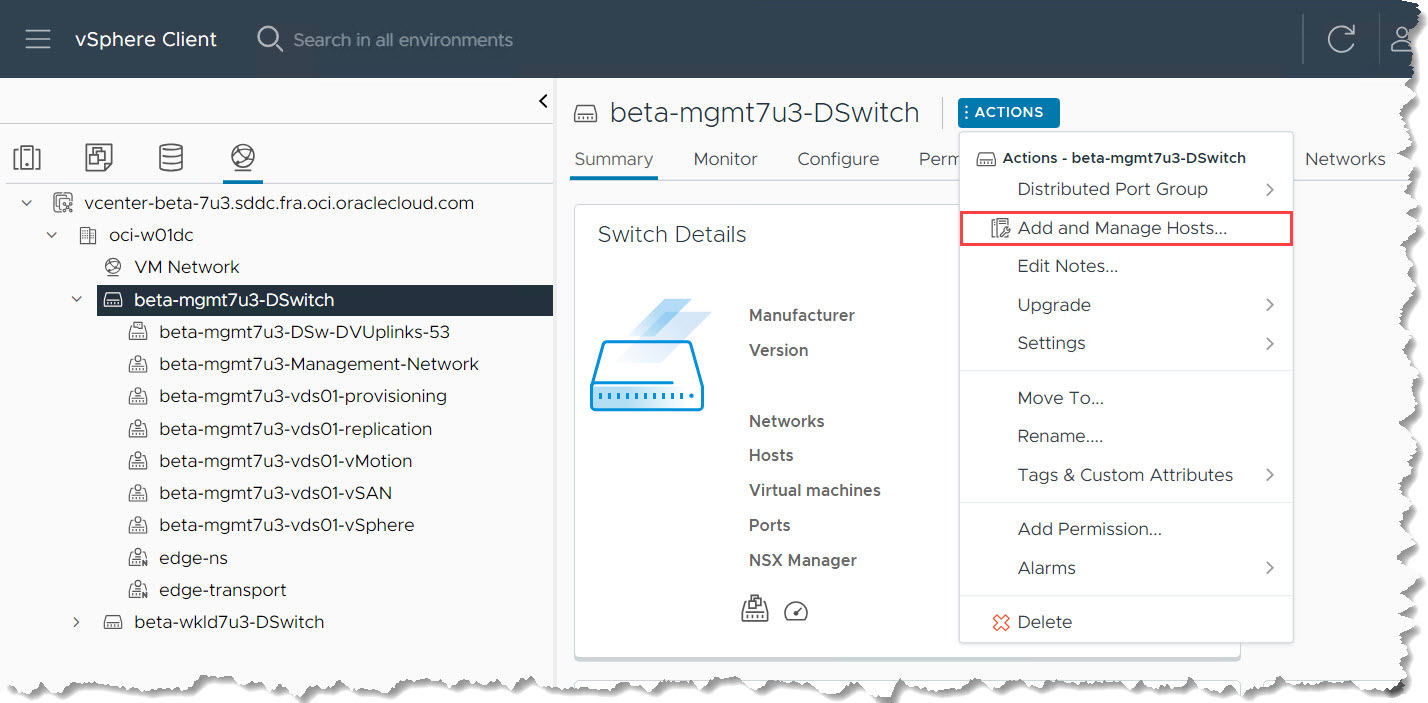

    3. 在 DSwitch 上按一下滑鼠右鍵,或按一下動作,然後選取新增和管理主機

      vDS 新增主機

    4. 選取工作選取和主機區段中,輸入下列資訊。

      1. 選取新增主機,然後按一下下一步

      2. 從清單中選取新新增的 ESXi 主機,並確定它目前處於維護模式。按下一步

    5. 管理實體轉接器區段中,從下拉式功能表中選取 vmnic0vmnic1

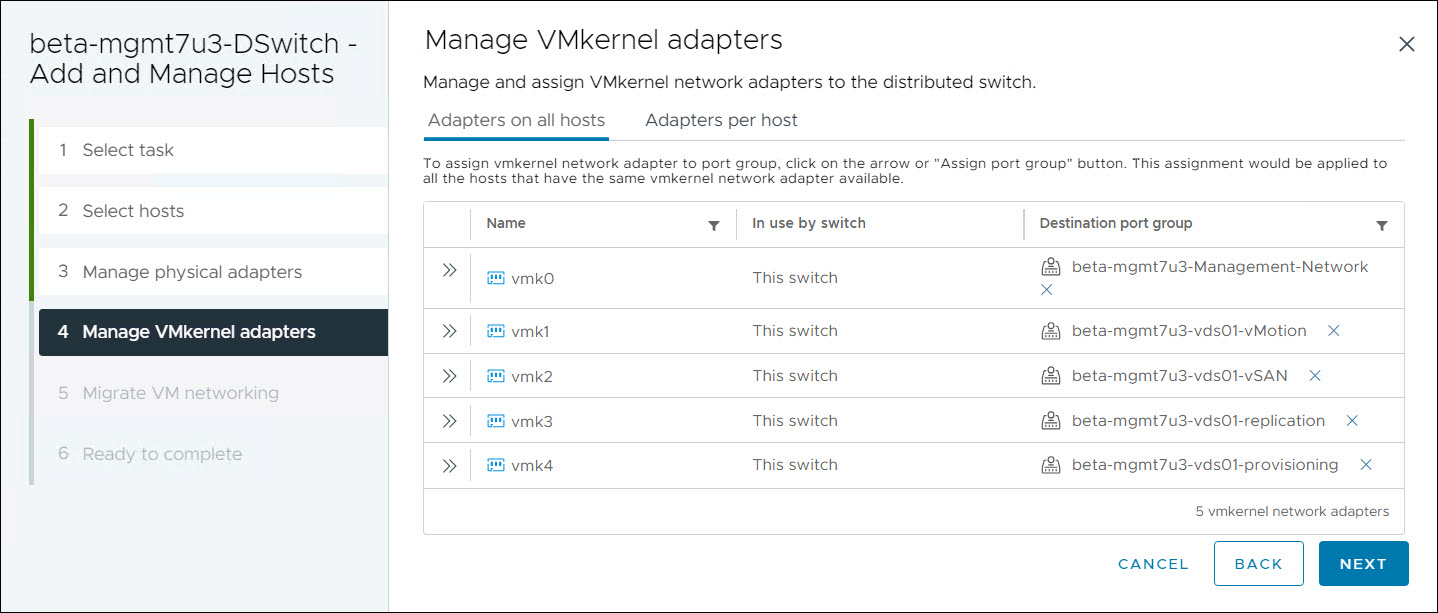

    6. 管理 VMkernel 轉接器段落中,將每個 VMkernel 轉接器 (vmk) 指定給特定的連接埠群組,如下所示:

      VMKernel 轉接器 連接埠群組
      vmk0 管理網路
      vmk1 vMotion
      vmk2 vSAN
      vmk3 複寫
      vmk4 佈建

      vDS 新增主機 - 定義 vMK 轉接器

    7. 移轉 VM 網路區段中,保留移轉 VM 網路的預設值。

    8. 複查所有組態詳細資訊,然後按一下完成,送出變更並將 ESXi 主機新增至分散式交換器。

      vDS 新增主機 - 複查並完成

  5. 將 ESXi 主機移至 vCenter 叢集。

    1. 網路組態完成後,您可以將 ESXi 主機移至預期的 vCenter 叢集。在主機上按一下滑鼠右鍵,然後選取移至

    2. 移至頁面中,選取叢集,然後按一下確定

    3. 將主機移至叢集頁面中,保留預設選項將所有此主機的虛擬機器放在叢集的根資源集區中,然後按一下確定以完成移動。

      將主機移至叢集

作業 4.3:驗證 NSX 組態

  1. 在 NSX Manager 中,您現在可以監測新增之 ESXi 主機的組態狀態。NSX 會自動將組態推送至主機,並將其整合至叢集。監督 NSX 組態以順利完成。此程序通常需要至少 5 分鐘。

  2. 驗證 NSX 組態完成。

    1. NSX 組態會先變更成成功節點狀態會顯示為不明。幾分鐘之後,它會變更為停用中使用中

    2. 組態完成之後,請確認 NSX Manager 中的 NSX 組態狀態顯示為成功使用中。這會確認已順利設定 NSX 的 ESXi 主機。

      NSX 組態成功

作業 4.4:設定資料存放區

此工作涵蓋為新增的 ESXi 主機設定資料存放區。特定步驟取決於您是使用由 OCI 區塊磁碟區支援的虛擬機器檔案系統 (VMFS) 資料存放區,還是使用密集型執行處理的 vSAN 資料存放區。

狀況 1:設定標準資源配置執行處理 (VMFS 資料存放區)

  1. 確定所有區塊磁碟區連附項。

    1. 請前往 OCI 主控台,確定連附至叢集中其他 ESXi 主機的所有區塊磁碟區也會連附至新增的主機。

      區塊磁碟區連附項

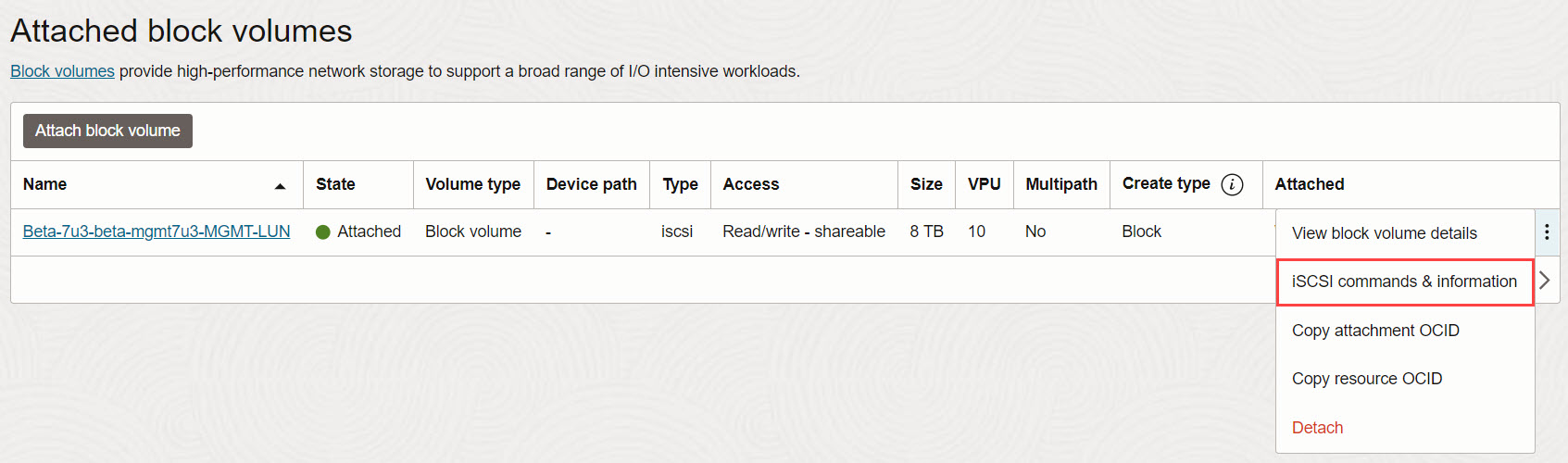

    2. 複製所有區塊磁碟區連附項的 iSCSI 連附項資訊。

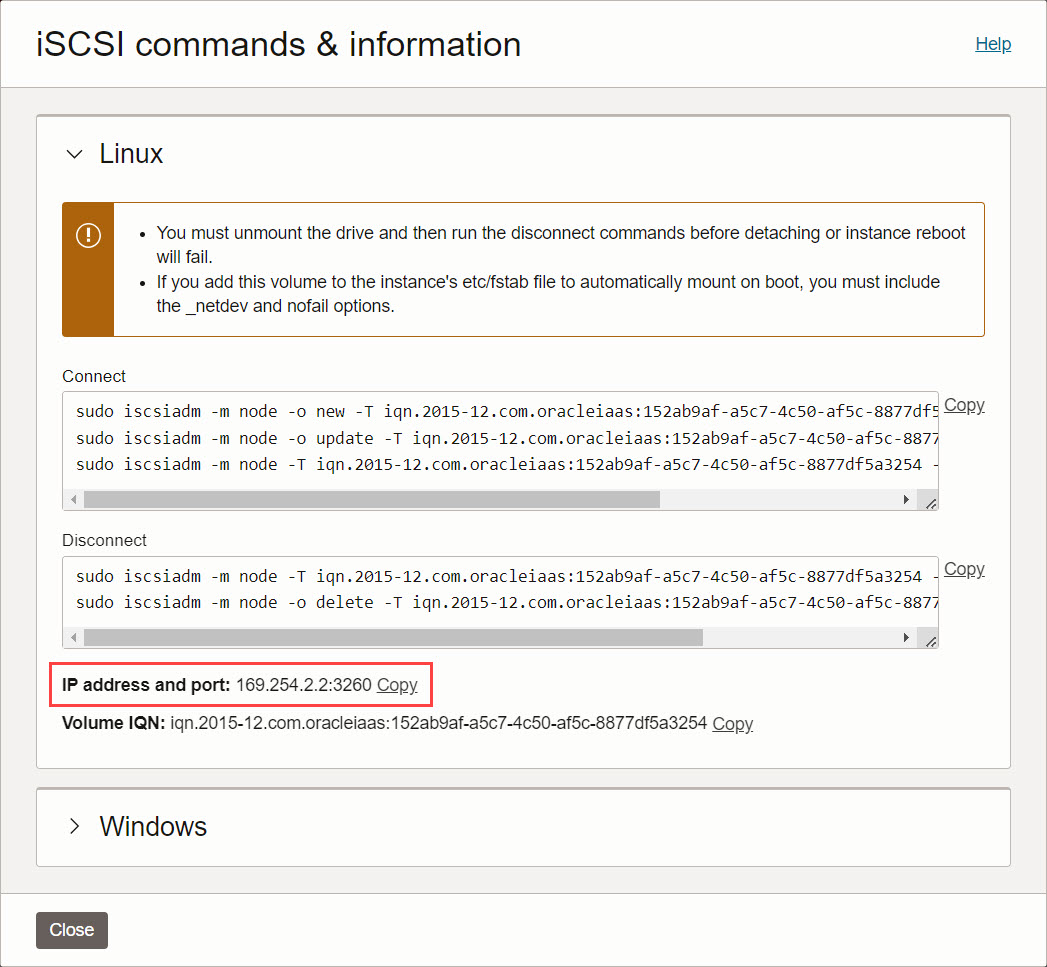

      區塊磁碟區連附項詳細資訊

  2. 存取 iSCSI 儲存配接卡。

    1. 在 vCenter 伺服器中,選取新增的 ESXi 主機。

    2. 瀏覽至設定儲存體轉接器

  3. 配置 iSCSI 目標伺服器。

    1. 從右側窗格中選取 iSCSI 儲存配接卡。

    2. 選取動態尋找,然後按一下新增以新增 iSCSI 目標伺服器。

    3. 新增您在上一個步驟收集的所有 iSCSI 目標伺服器 IP。

      新增傳送目標伺服器

  4. 重新掃描 iSCSI 轉接器。

    1. 新增所有 iSCSI 伺服器之後,請選取 iSCSI 轉接器,然後按一下重新掃描儲存體來掃描新的裝置。

    2. 驗證區塊磁碟區連附項。重新掃描完成後,您應該會看到以 Oracle iSCSI 磁碟方式連附的所有區塊磁碟區。

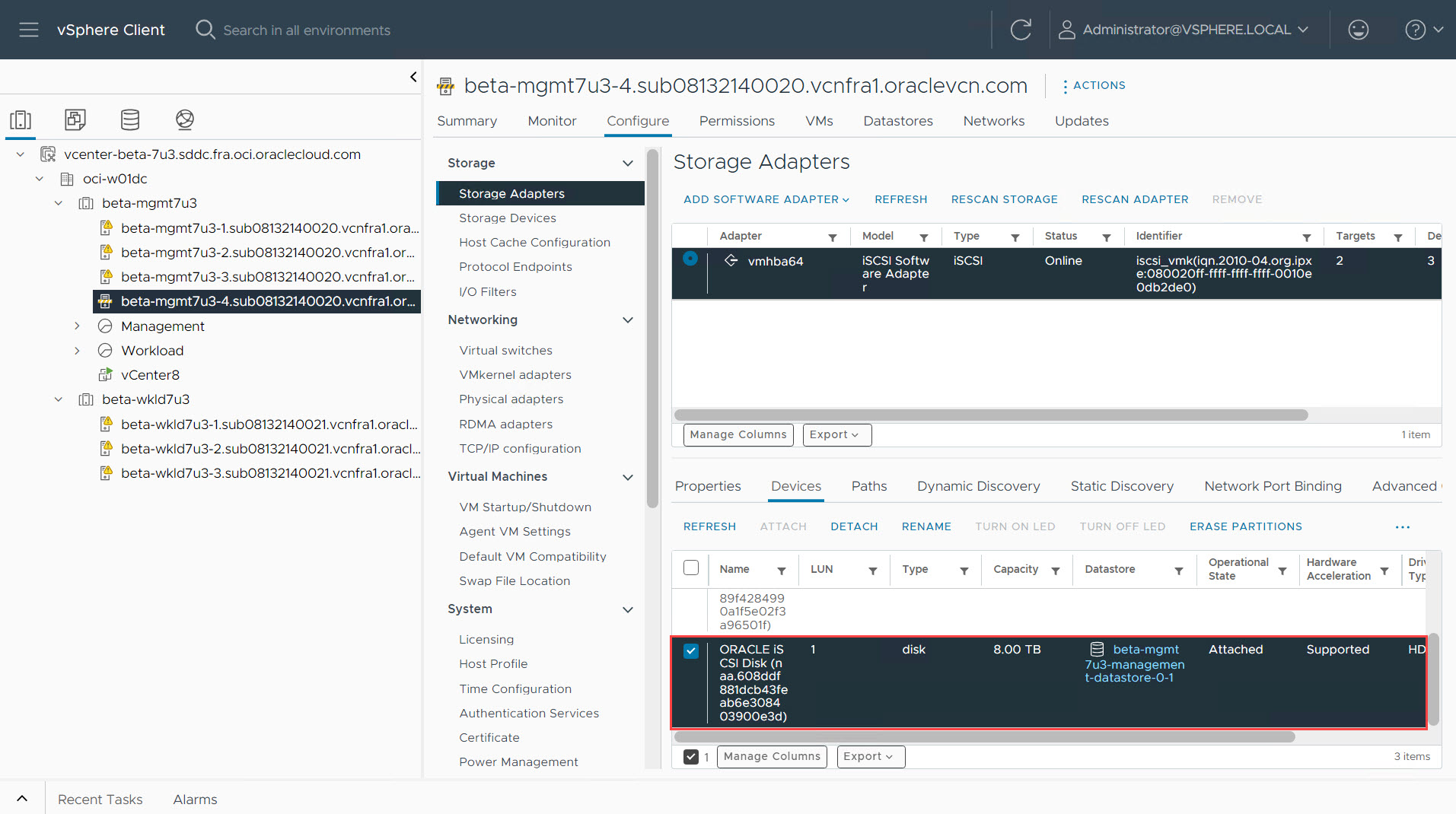

      顯示新的 iSCSI 裝置

  5. 驗證資料存放區可用性。

    1. 從新增之主機的資料存放區頁籤中,驗證是否已掛載所有資料存放區,以及是否符合叢集中其他主機的組態。

    2. 若要確認資料存放區是否存在,請瀏覽至儲存體,然後選取資料存放區叢集。確認新增的主機會顯示在主機段落底下。

  6. 結束維護模式。

    1. 完成所有組態之後,請從維護模式移除 ESXi 主機。

    2. 在結束維護模式之後,請檢查您的虛擬環境是否維持穩定並如預期般運作。

分析藍本 2:設定密集型執行處理 (vSAN 資料存放區)

注意:這些步驟特別適用於使用 vSAN 的密集型執行處理。

  1. 確定 ESXi 主機處於維護模式之外。

    1. 開始 vSAN 資料存放區組態之前,請先確認 ESXi 主機已經結束維護模式。

    2. 監視進度,直到完成此步驟為止。

  2. 存取 vSAN 磁碟管理。

    1. 瀏覽至 vCenter 中資料中心底下的密集叢集。

    2. 移至設定 (Configure) 中的 vSAN ,然後選取磁碟管理 (Disk Management)

  3. 若要宣告未使用的磁碟至 vSAN 儲存體,請按一下宣告未使用的磁碟

    宣告未使用的磁碟

  4. 配置 vSAN 磁碟。

    1. 在 vSAN 叢集中,每個主機通常需要至少一個高效能快取磁碟和數個容量磁碟才能儲存資料。

    2. 選取要用來作為快取的第一個磁碟,以及剩餘的容量磁碟 (通常是 7 個用於密集資源配置的磁碟)。

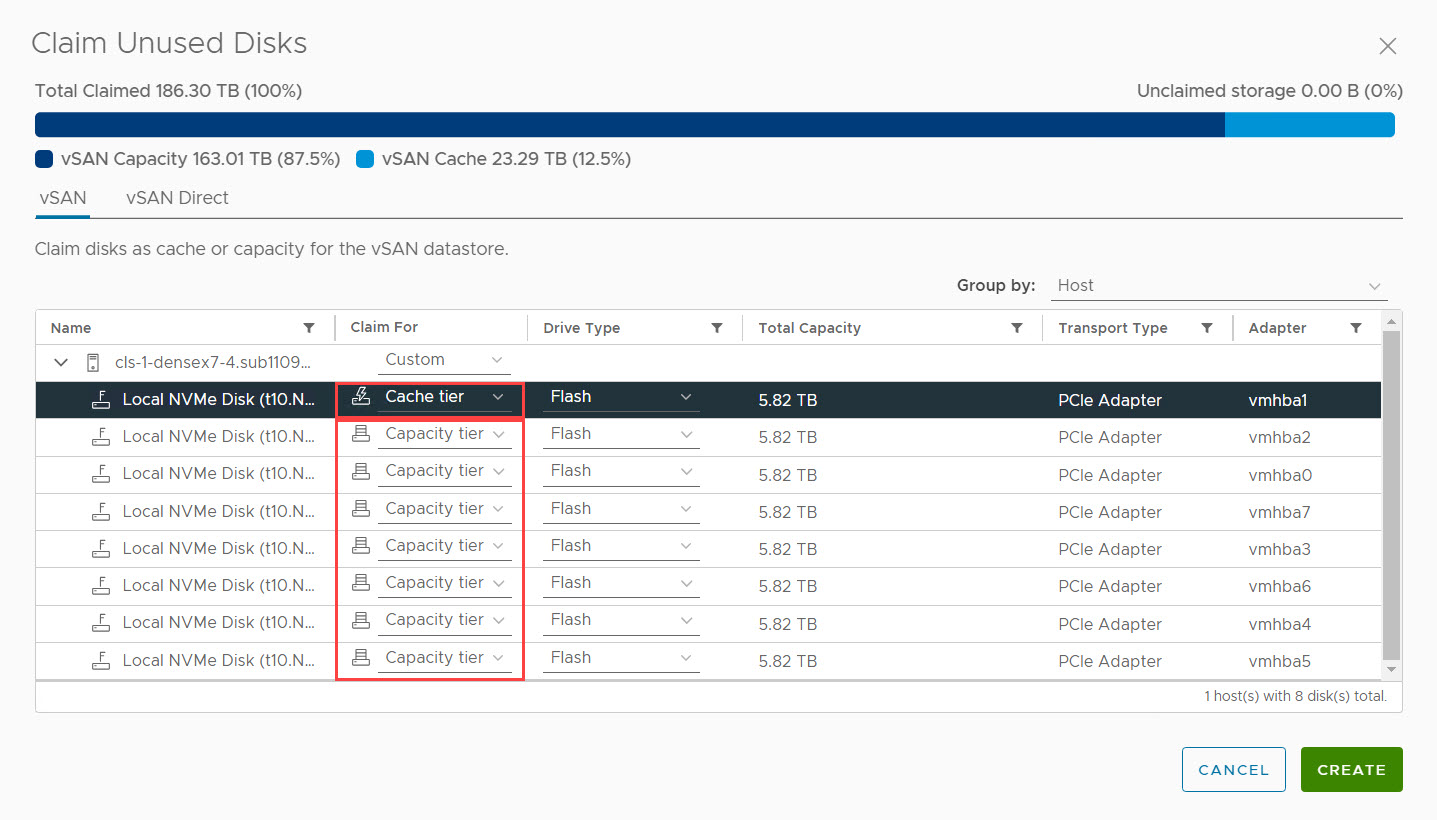

      宣告未使用的磁碟快取容量

    3. 依據您的特定需求調整磁碟組態,然後提交作業並等待處理完成。

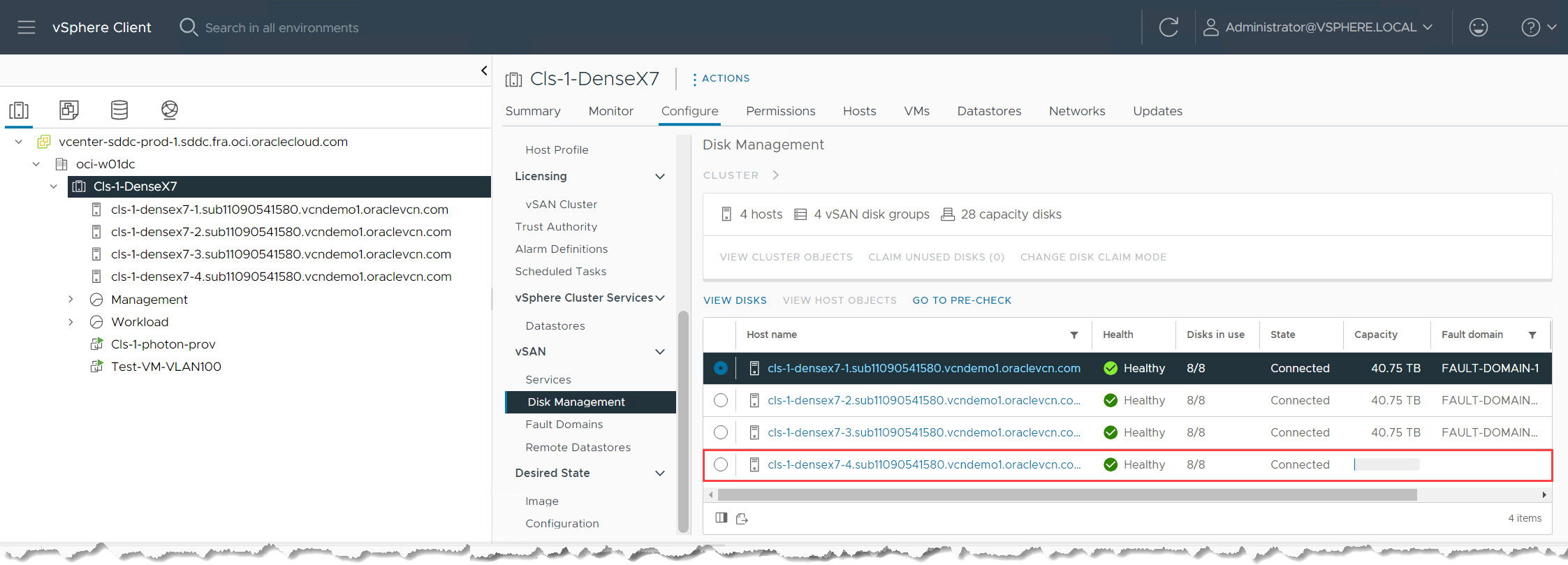

  5. 在右窗格中,確認主機上的所有磁碟均已列出並顯示狀況良好

    vSAN 狀況良好狀態

  6. 驗證 vSAN 資料存放區容量。

    1. 移至儲存體,然後選取 vSAN 資料存放區。

    2. 摘要頁面應反映增加的容量磁碟機總容量。

  7. 確認 vSAN 中的主機狀態。

    1. 在資料存放區中,瀏覽至主機

    2. 確定新新增的主機列示為一般狀態。

  8. 設定 vSAN 容錯域。

    OCI 區域通常包含三個容錯域,而 vSAN 容錯域應與這些容錯域一致。Oracle Cloud VMware Solution 通常會將 ESXi 主機分散至所有容錯域,以確保最佳平衡。由於此處理作業正在取代舊主機,因此新主機必須與原始主機位於相同的容錯域內。

    vSAN 下,選取 Fault Domains 。選擇新增的主機,並將它移至與原始主機相同的容錯域 (例如 Fault-Domain-1)。

  9. 確認新主機現在位於正確的容錯域,確保 vSAN 叢集內的一致性和平衡性。

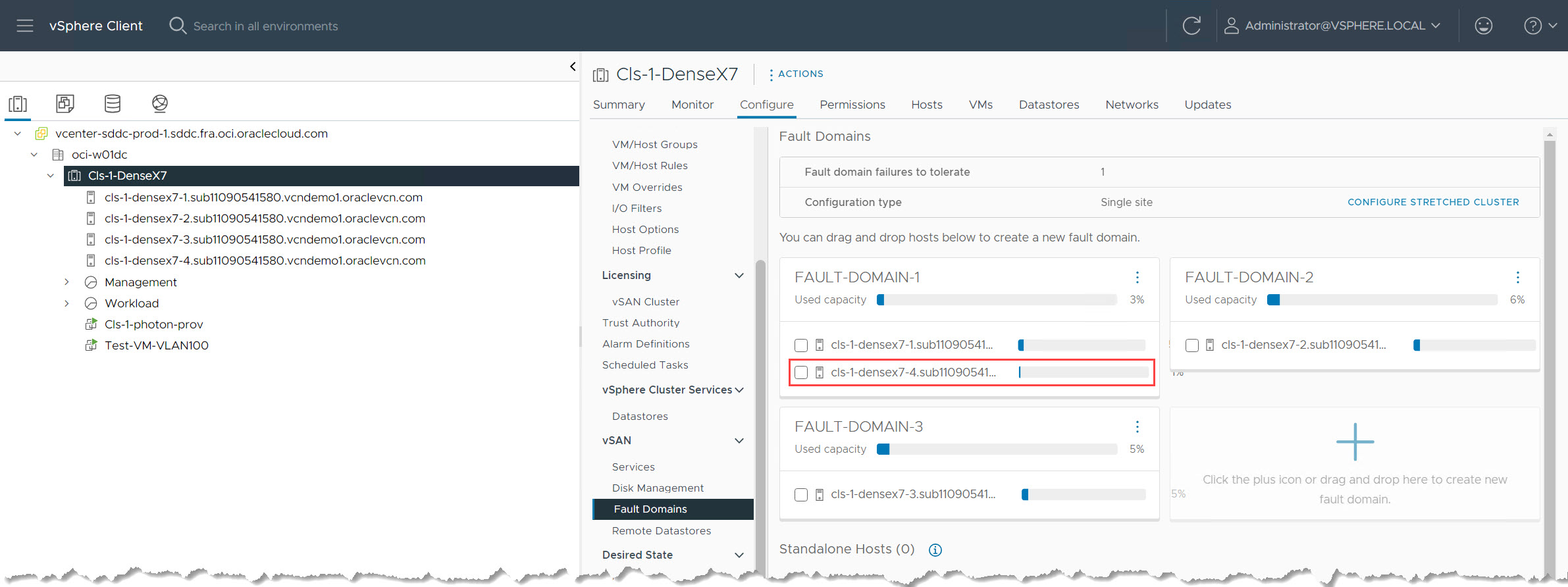

    錯誤網域位置

作業 4.5:從 vCenter 和 NSX Manager 移除舊主機

在此作業中,您將從 vCenter 叢集和 NSX Manager 移除舊的 ESXi 主機。

  1. 準備要移除的舊 ESXi 主機。

    1. 找到要從 vCenter 環境中移除的舊 ESXi 主機。

    2. 確定此主機上的所有虛擬機器均已關閉或移轉至上一個步驟新增的新主機。主機在進入維護模式之前,必須沒有執行中的 VM。

    3. 若要將主機置於維護模式,請在 ESXi 主機上按一下滑鼠右鍵,選取維護模式,然後按一下進入維護模式

  2. 資料移轉選項 (根據 BM 執行處理類型)。

    • 標準元件 Stencils

      • 關閉電源與暫停的 VM 會自動移轉至其他主機。接受預設值並提交任務。

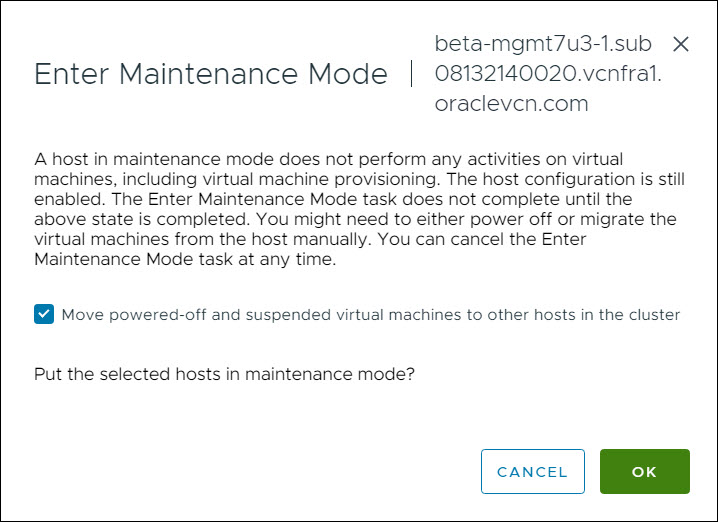

        標準形狀 - 進入允差模式

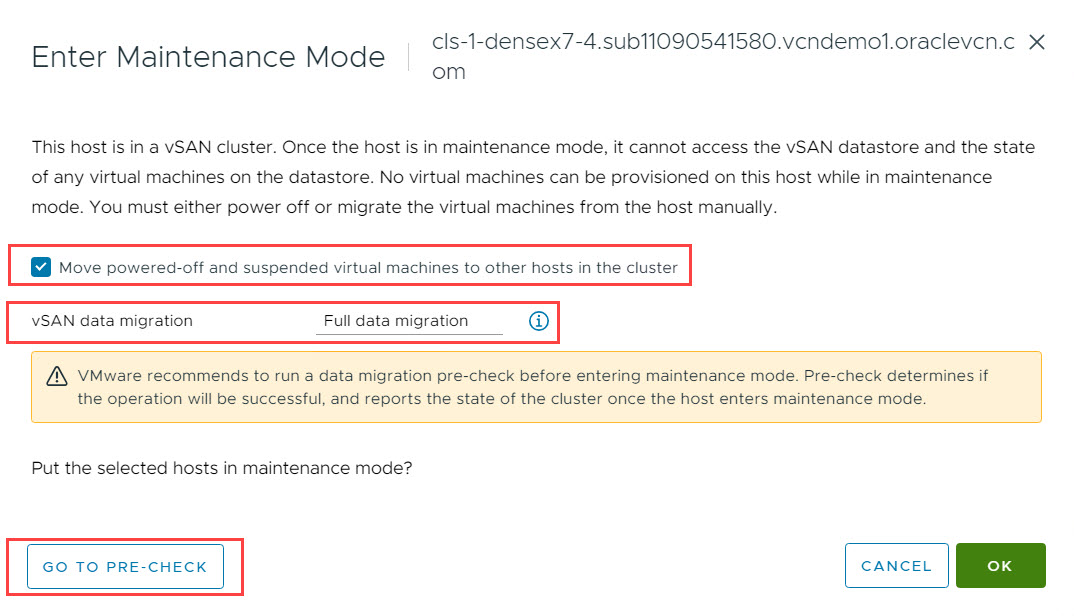

    • 密集形狀

      • 除了預設移轉之外,請從 vSAN 資料移轉下拉式功能表中選取完整資料移轉,以確保主機的資料完全疏散。

        密集形狀 - 進入 Maitenance 模式

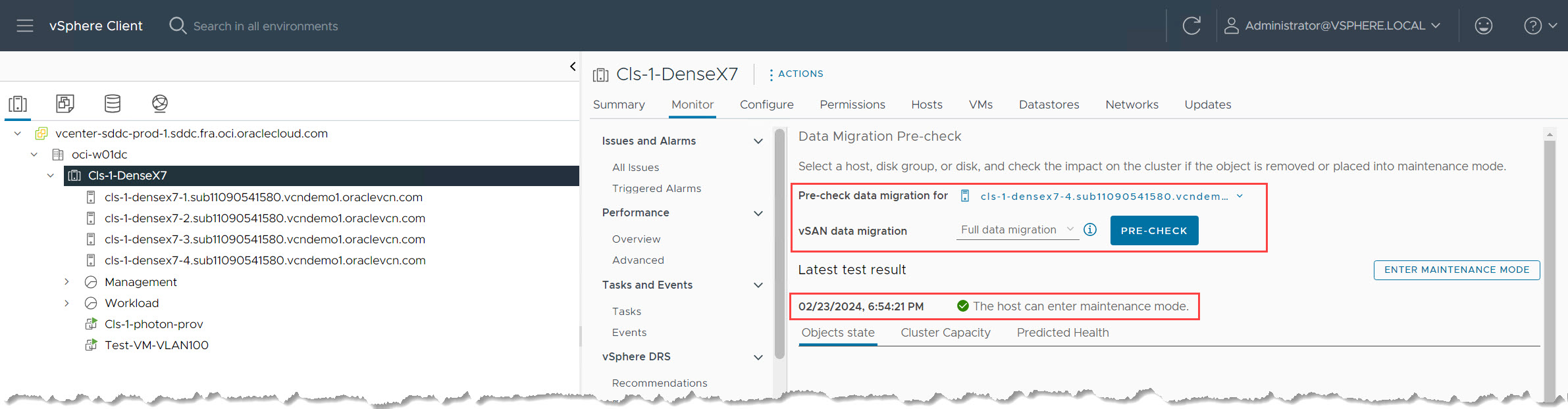

    注意:按一下 PRE-CHECK ,即可先驗證 vSAN 移轉處理作業,再繼續進行維護模式。

    密集形狀 - 輸入允差模式預先檢查

  3. 驗證成功的維護模式項目。

    • 標準資源配置:預期資料移動最小化,因此流程應快速完成。

    • 密集形狀:視您的環境而定,vSAN 資料疏散可能需要一些時間。密切監視進度。

    注意:請先確定主機順利進入維護模式,再繼續進行以避免資料遺失或停止工作。

  4. 將舊的主機移出叢集。

    1. 若要將主機與叢集隔離,請在主機上按一下滑鼠右鍵,然後選取移動

    2. 選擇要移動主機的資料中心。

    3. 確認舊主機已不再是 vCenter 叢集的一部分。

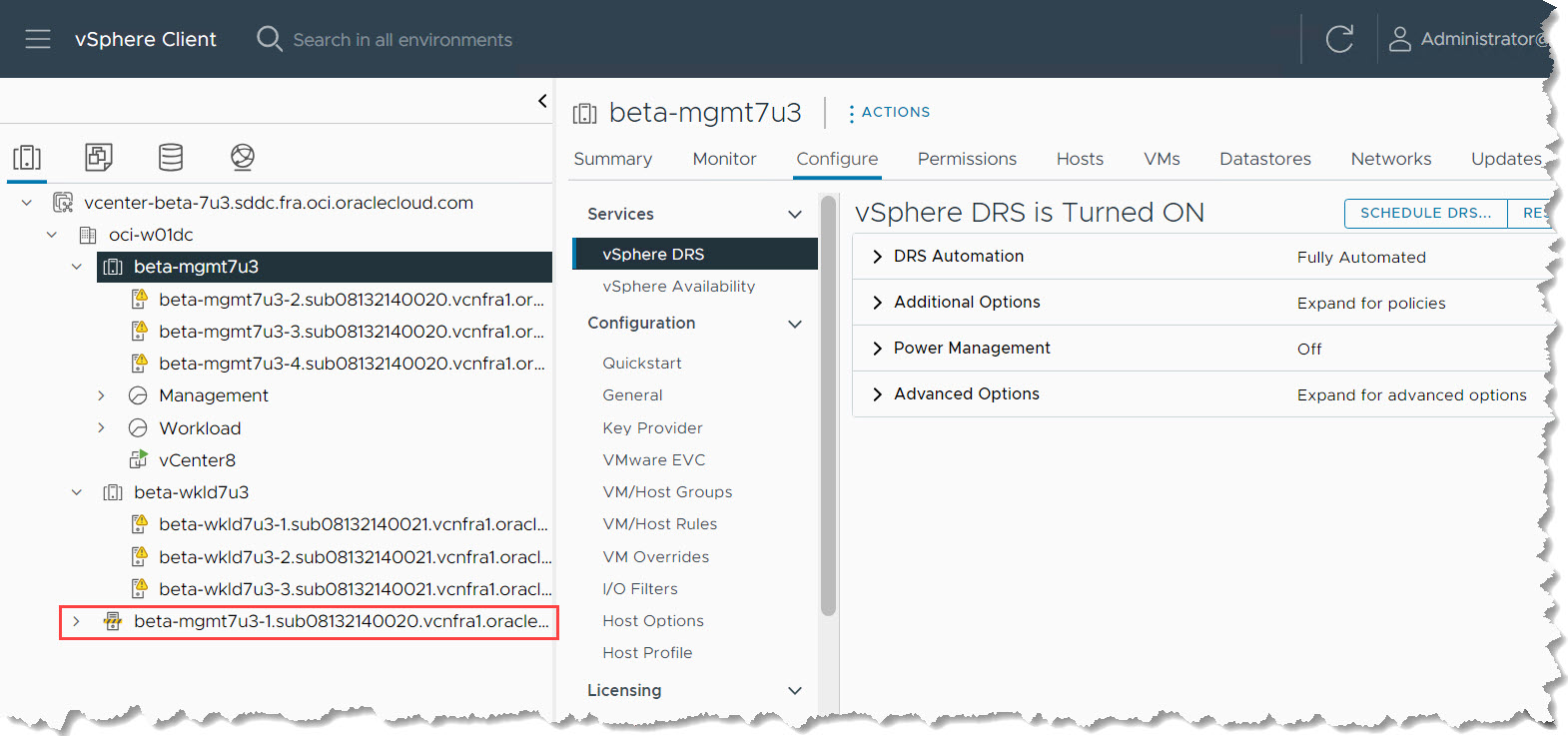

      以維護模式和叢集外的主機

  5. 監督 NSX 組態移除處理作業。

    1. 登入 NSX Manager 並監督從主機自動移除 NSX 配置。

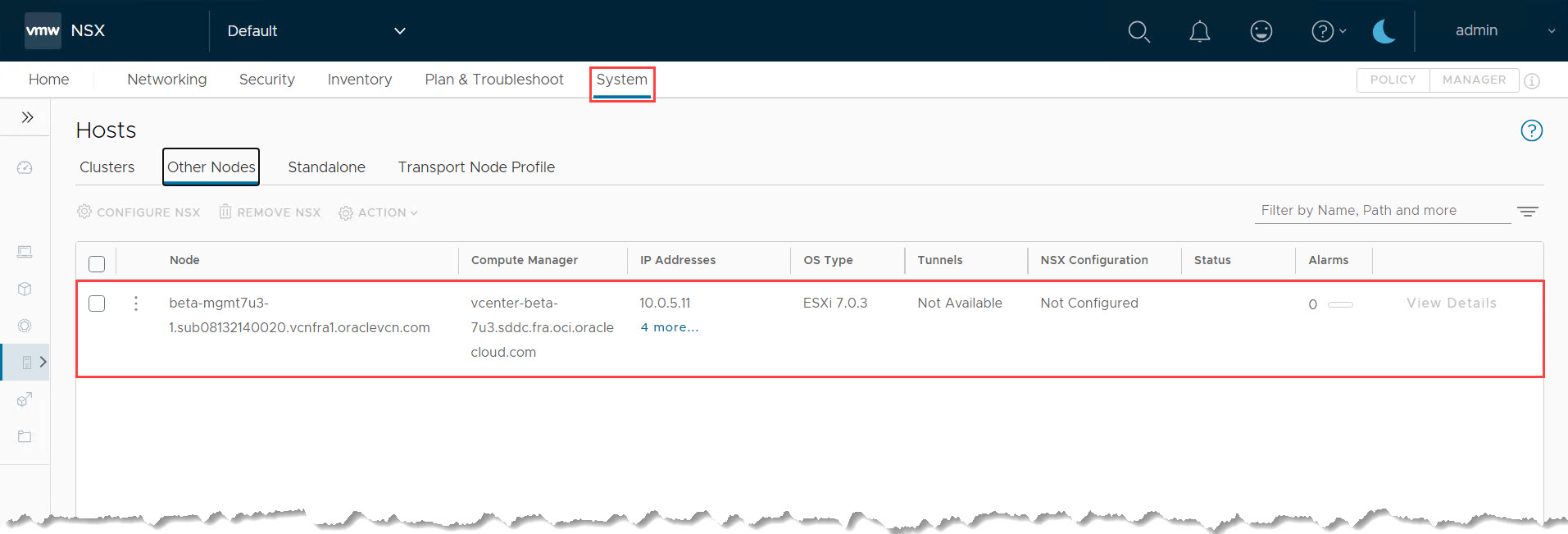

    2. 確認主機在 NSX Manager 中的其他節點底下顯示未設定,以確認 NSX 組態已完全移除。

      已移除舊主機的 NSX 組態

  6. 中斷主機連線並移除 vCenter 產品目錄中的主機。

    1. 若要中斷 ESXi 主機的連線,請在主機上按一下滑鼠右鍵,移至連線並選取中斷連線

    2. 確認 vCenter 伺服器中主機的狀態為已中斷連線

    3. 若要將主機從產品目錄移除,請在主機上按一下滑鼠右鍵,然後選取從產品目錄移除。此動作會將主機自您的 vCenter 產品目錄中永久刪除,請小心進行。

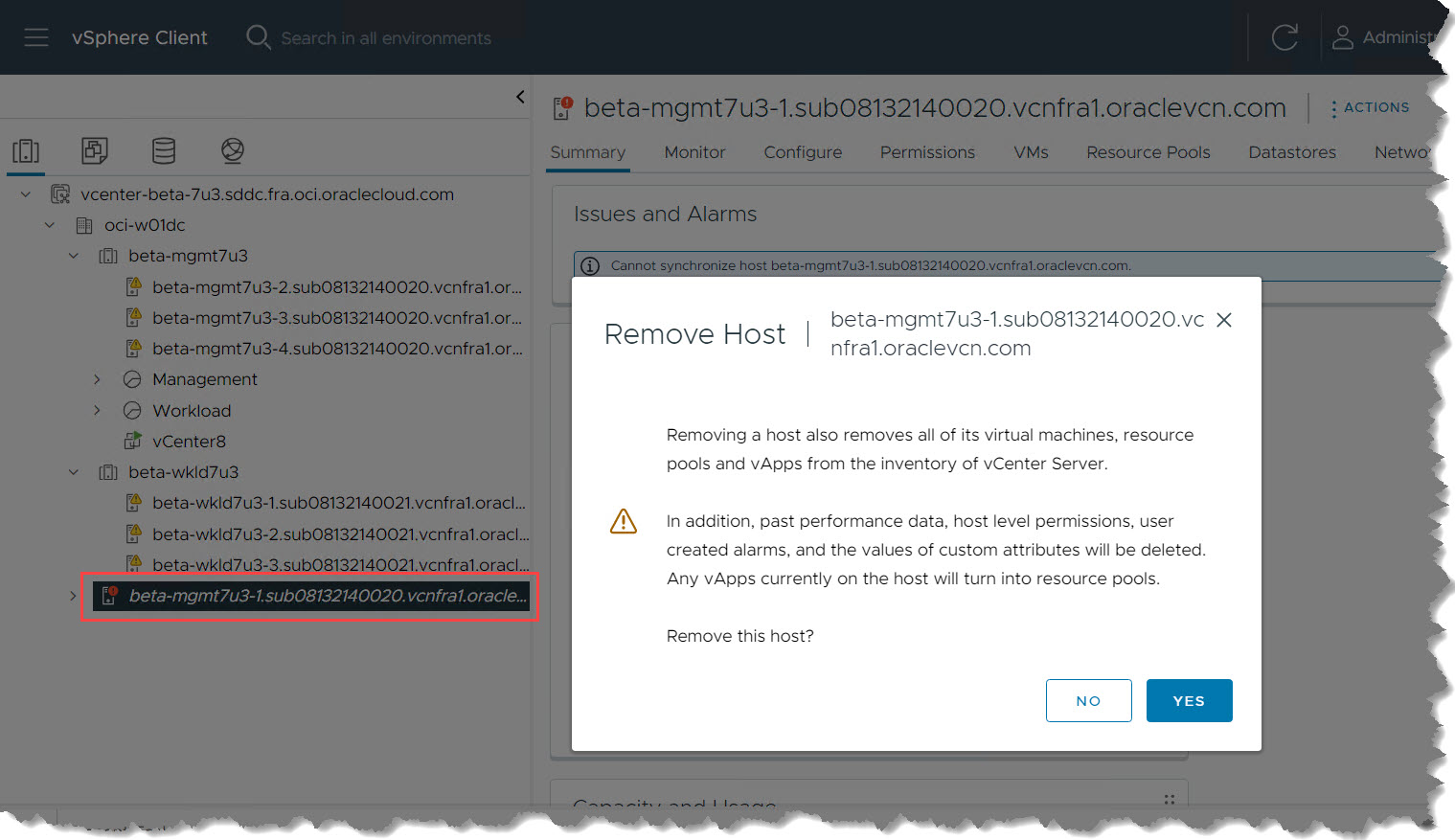

      ESXi 主機處於「已中斷連線」狀態,並已從產品目錄移除

  7. 移除主機之後,請確認 vCenter 伺服器和 NSX Manager 中環境的狀況和穩定性。

作業 4.6:終止 OCI 中的舊主機

  1. 在 OCI 主控台中,瀏覽至 SDDC 的升級狀態頁面。

  2. 識別並選取要終止的主機。

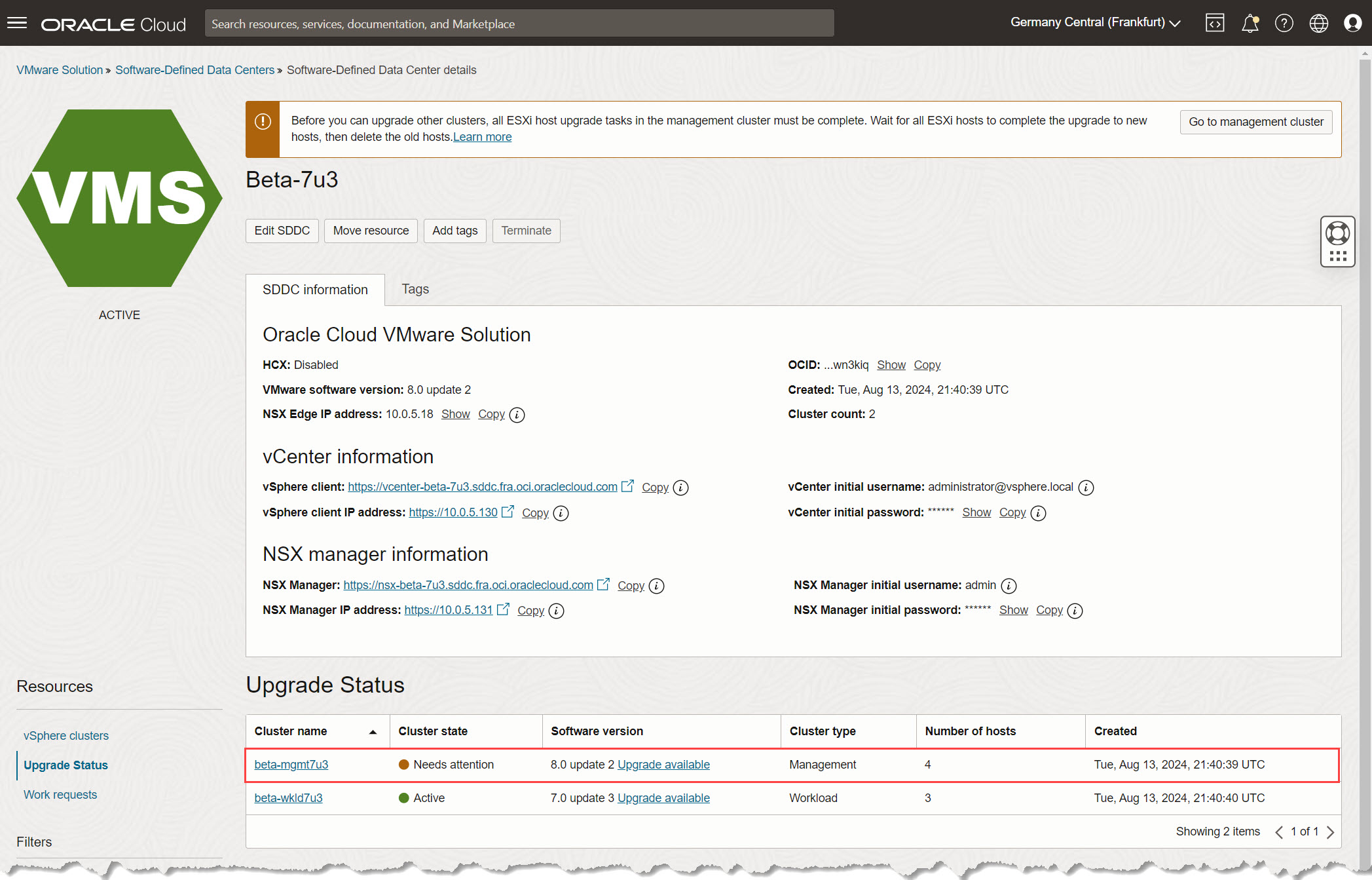

    1. 請注意叢集的需要注意狀態。選取終止舊主機所需的叢集。

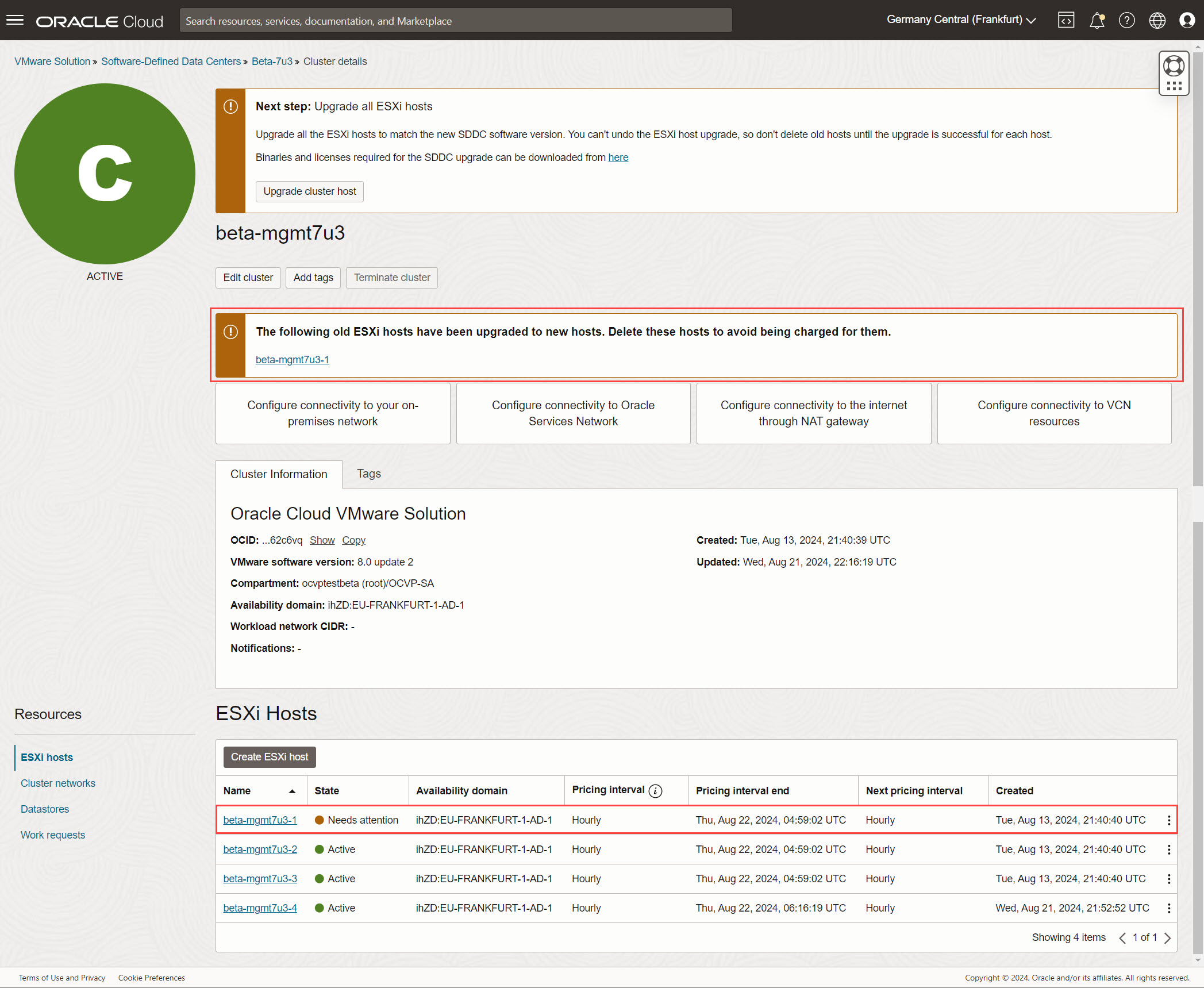

      管理叢集需要注意狀態

    2. 找出您要終止的舊主機,並確認標幟中先前新增的舊主機,以驗證此主機。

      需要刪除管理叢集主機

  3. 按一下終止,即可終止主機並確認刪除。

    終止舊主機

    注意:此動作無法回復,請確定您正在終止正確的主機。

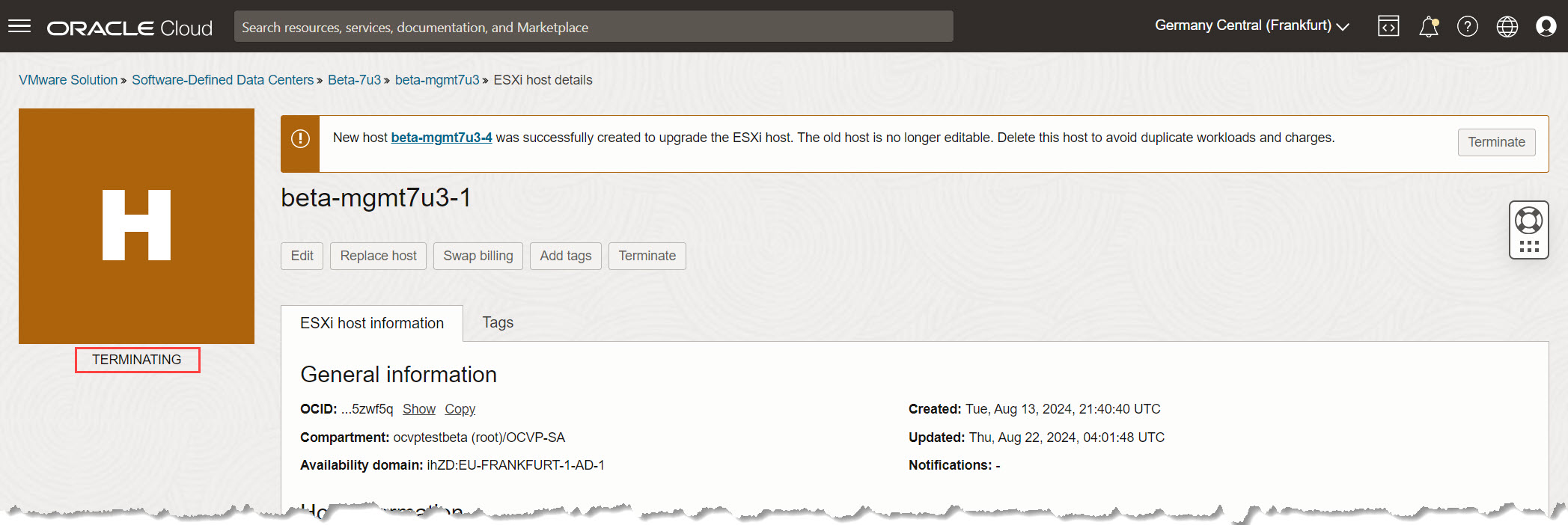

    主機現在將進入終止中狀態。

    正在終止舊主機

  4. 終止應在幾分鐘內完成,而叢集狀態將從更新變更為作用中

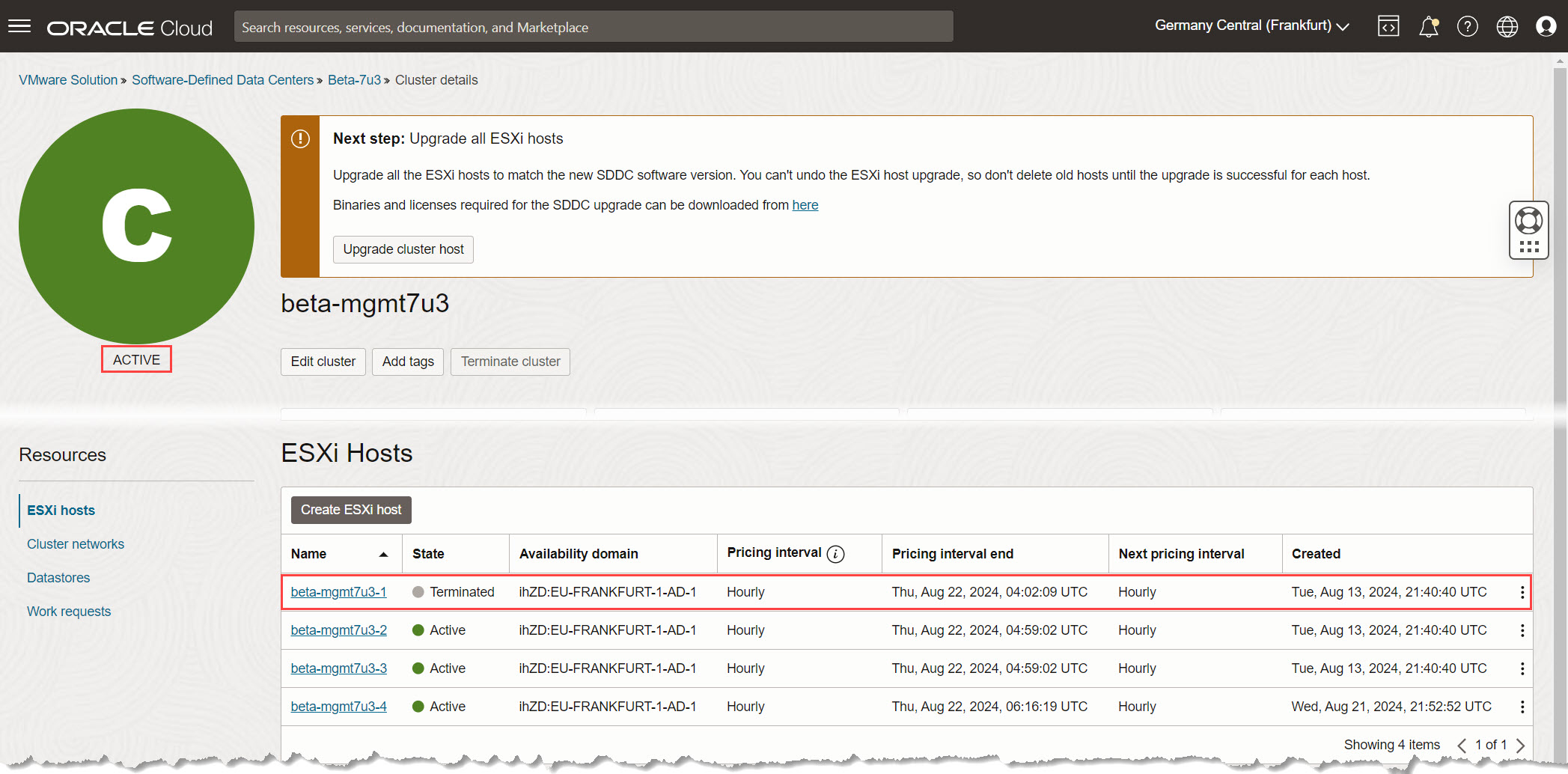

    叢集作用中狀態

    此時,主機之間會切換價格間隔結束時間,新主機則會假設原始主機的價格間隔。

作業 4.7:升級管理叢集中的其餘主機

  1. 返回 OCI 主控台中的升級狀態頁面。

  2. 選取「管理叢集」中需要升級的下一個 ESXi 主機。

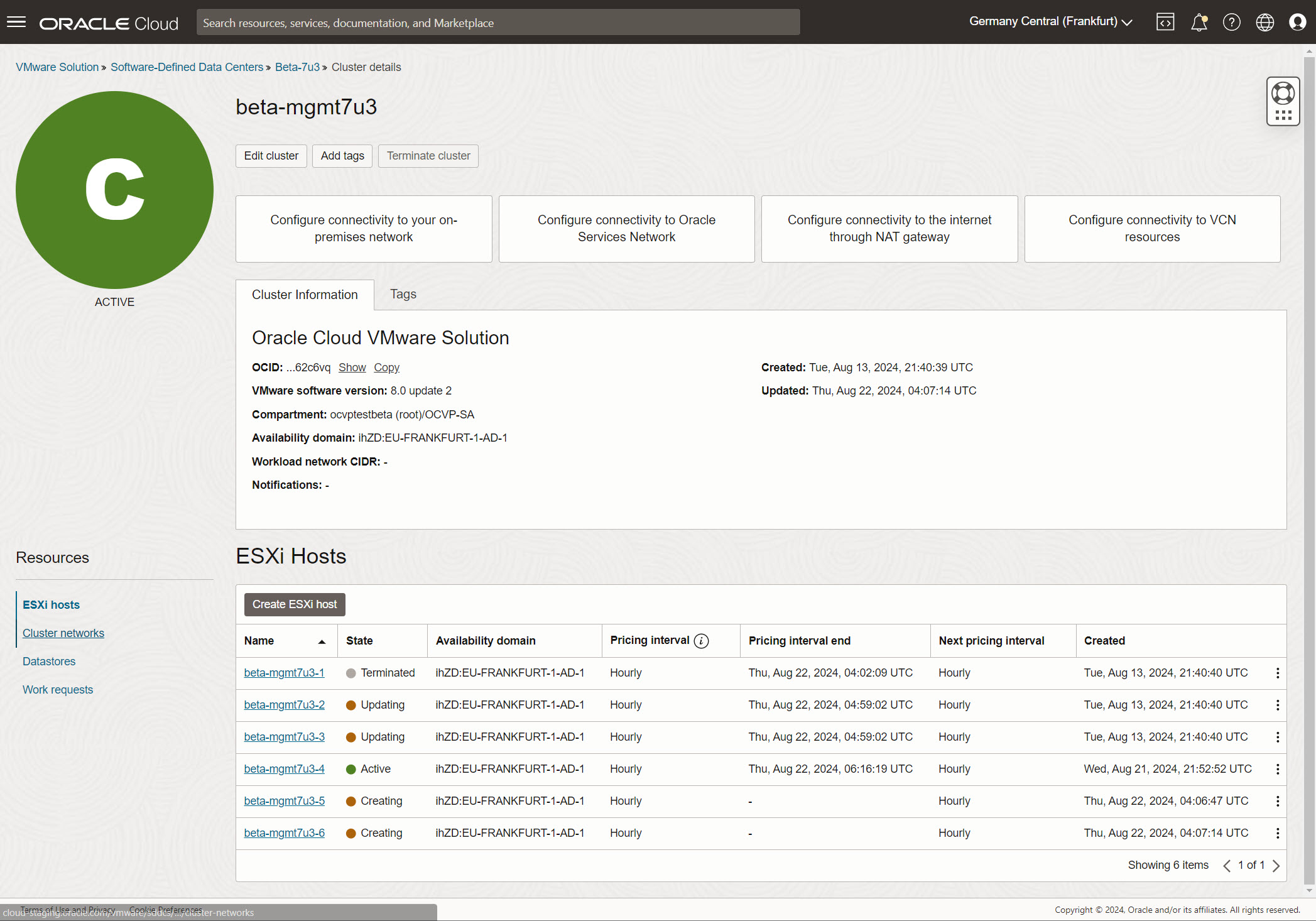

  3. 請依照先前所述的相同步驟來起始升級、監督新主機的建立作業、複查舊主機的狀態,以及確保新主機的建立成功。

    升級叢集中的其他主機

  4. 持續監督工作要求段落中的升級處理作業。

    雖然可以同時升級多個主機,但建議您一次升級每個 ESXi 主機,以保留「管理叢集」的完整性和穩定性。

  5. 對「管理叢集」中每個剩餘的 ESXi 主機重複相同的升級步驟,直到所有主機都完成為止。

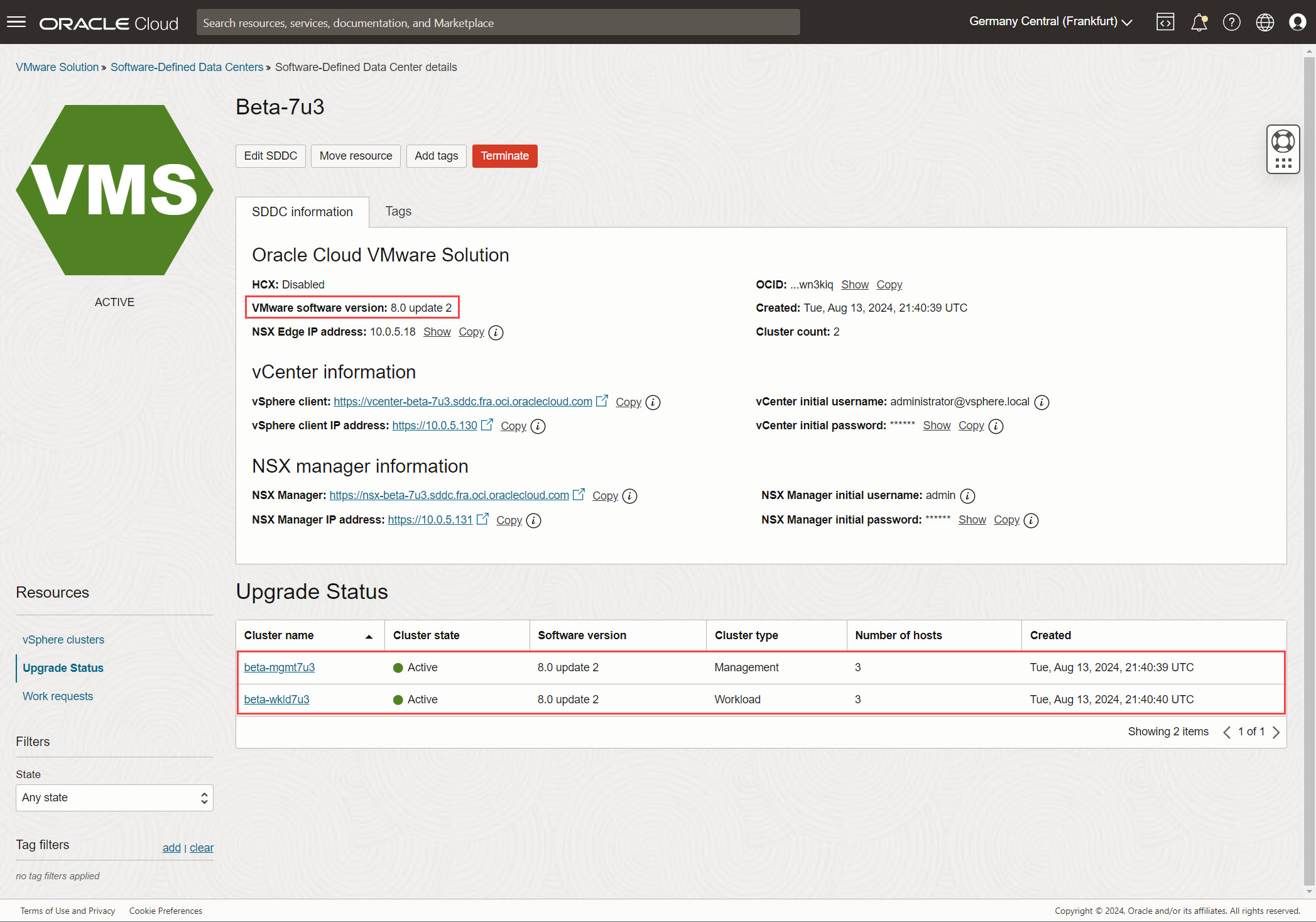

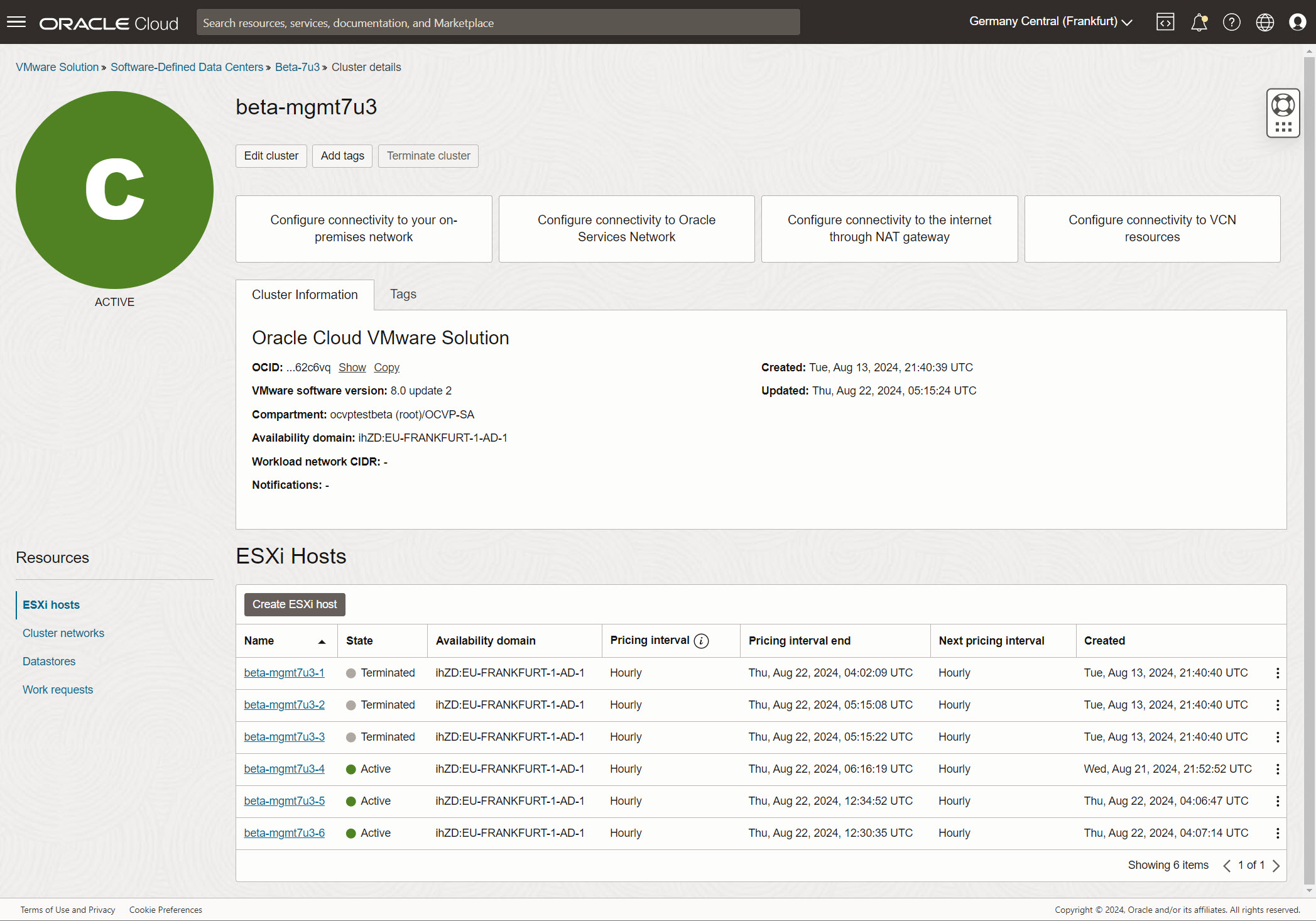

    管理叢集升級完成

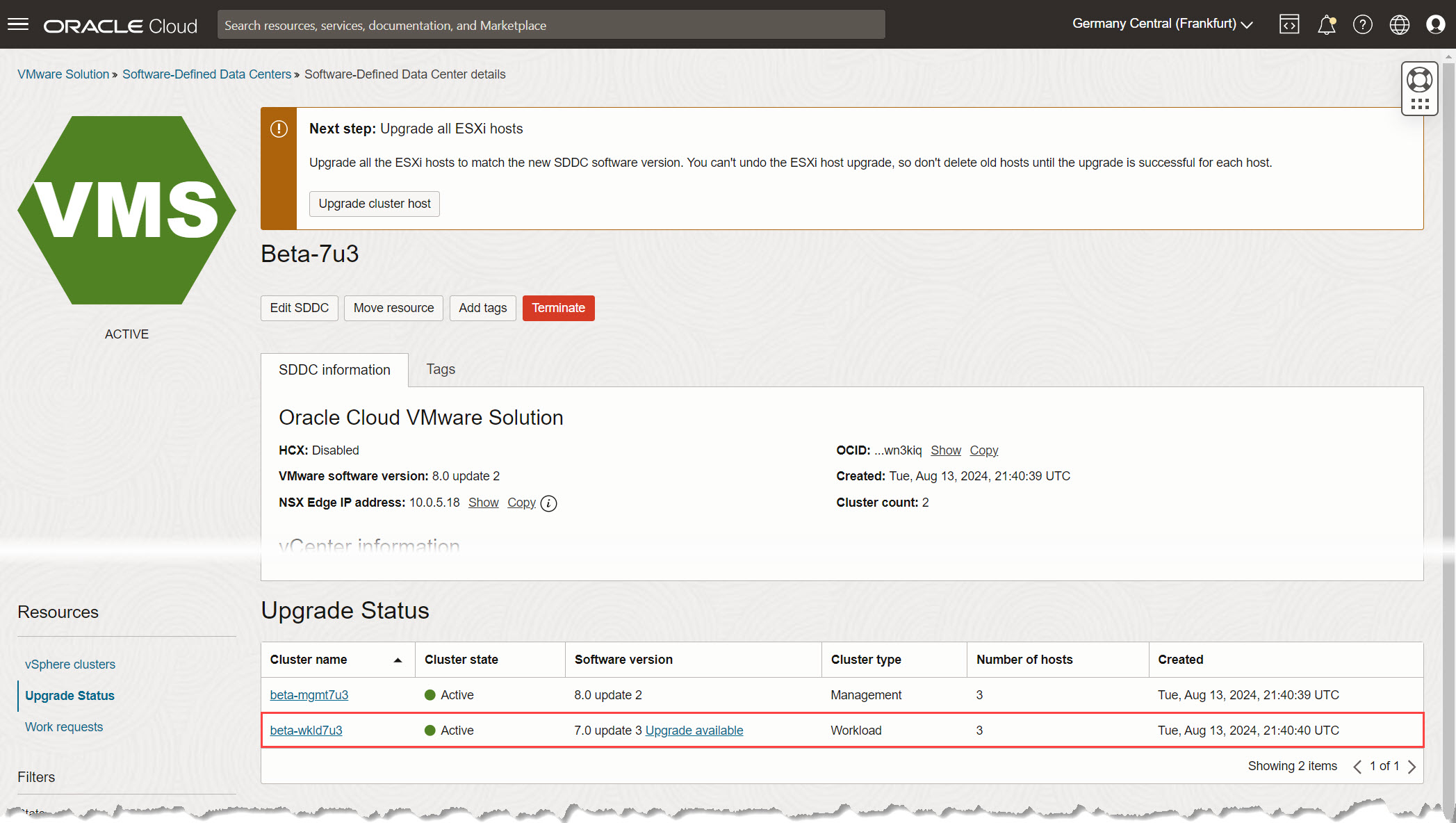

  6. 「管理叢集」升級完成後,會解除鎖定所有工作負載叢集的升級。

    已解除鎖定工作負載叢集升級

    使用機動升級升級升級叢集中的所有 ESXi 主機之後,您必須將該叢集的 vSAN 和 vDS 升級至最新版本。

作業 4.8:升級 vSAN ( 如果適用 )

注意:這僅適用於密集型叢集。如果您的環境只包含標準資源配置,請略過此作業。

  1. 開始升級處理程序。

    1. 登入 vCenter 伺服器並選取密集叢集。

    2. 瀏覽至右側面板中的設定vSAN服務

    3. 尋找頂端標題看板中的 Ready for Upgrade 訊息。

      注意:升級 vSAN 之前,請先確定所有主機都已升級至目標 ESXi 版本。將 vSAN 與較舊版本上的任何主機升級可能會導致不穩定。

    4. 按一下預先檢查升級

  2. 監督升級。

    1. 如果前置檢查成功,您應該會看到綠色核取標記。

    2. 按一下升級,即可在此叢集中執行 vSAN 升級。

    3. 監視升級處理程序。升級成功後,將會顯示一則訊息,指出所有磁碟皆採用新的 vSAN 版本,並附上綠色核取記號。

    4. 檢查 vSAN 叢集的儲存空間並驗證 vSAN 狀況,以確保所有項目都正常運作。

      如果升級後發生任何錯誤,請向 Oracle Support 記錄支援案例。

作業 4.9:升級 vDS

  1. 升級 vDS。

    1. 登入 vCenter 伺服器,然後按一下網路

    2. 選取所有 ESXi 主機都已經升級之叢集的「分散式交換器 (vDS)」。

    3. 在 vDS 上按一下滑鼠右鍵,然後移至升級升級分散式交換器

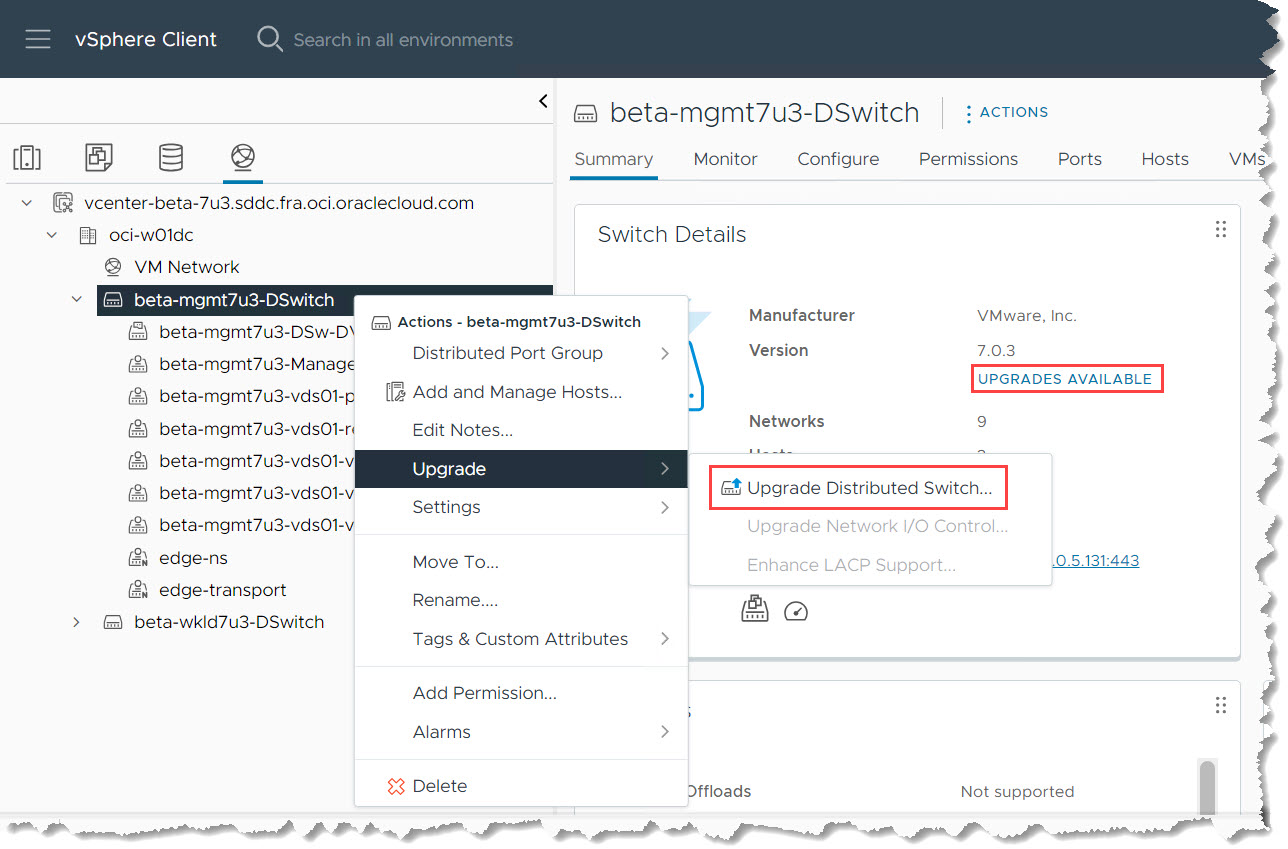

      升級管理叢集 vDS

  2. 驗證並完成升級。

    1. 請驗證選取的版本為 8.0.0 - ESXi 8.0 和更新版本,然後按一下下一步

      升級管理叢集 vDS 版本

    2. 檢查相容性;如果有任何主機不相容,請先解決這些問題再繼續。

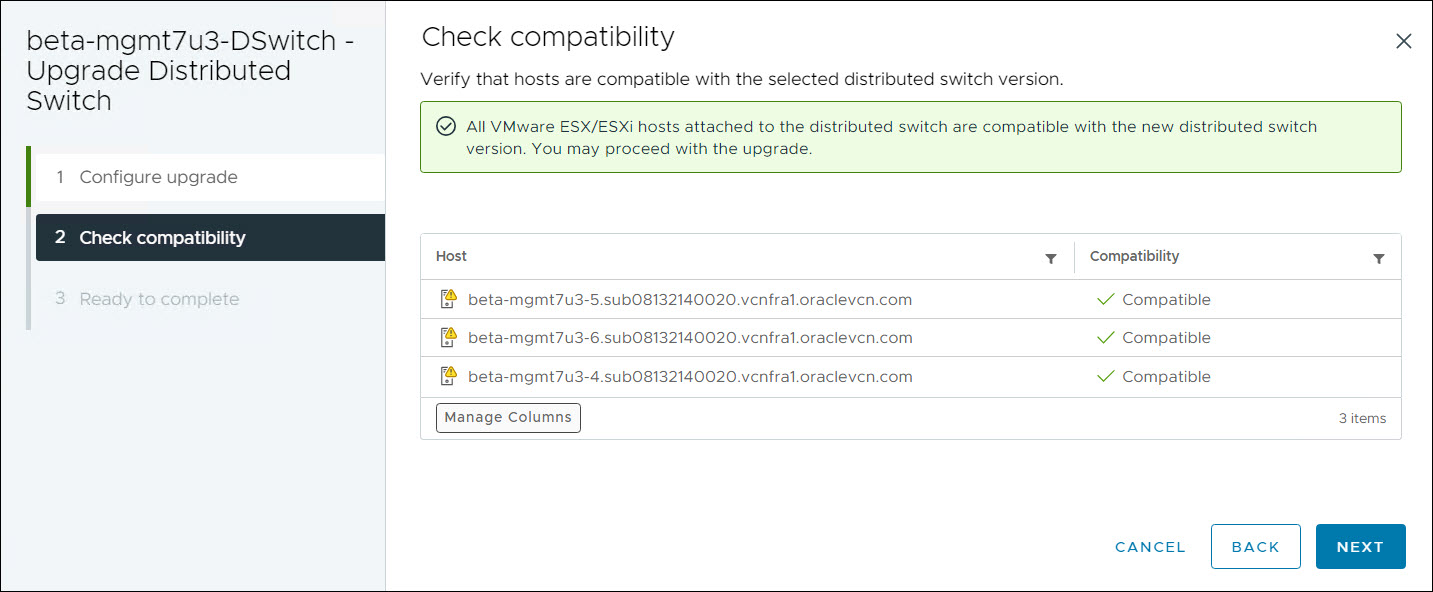

      升級管理叢集 vDS 相容性檢查

    3. 完成所有檢查之後,請按一下完成,將 vDS 升級至最新版本。

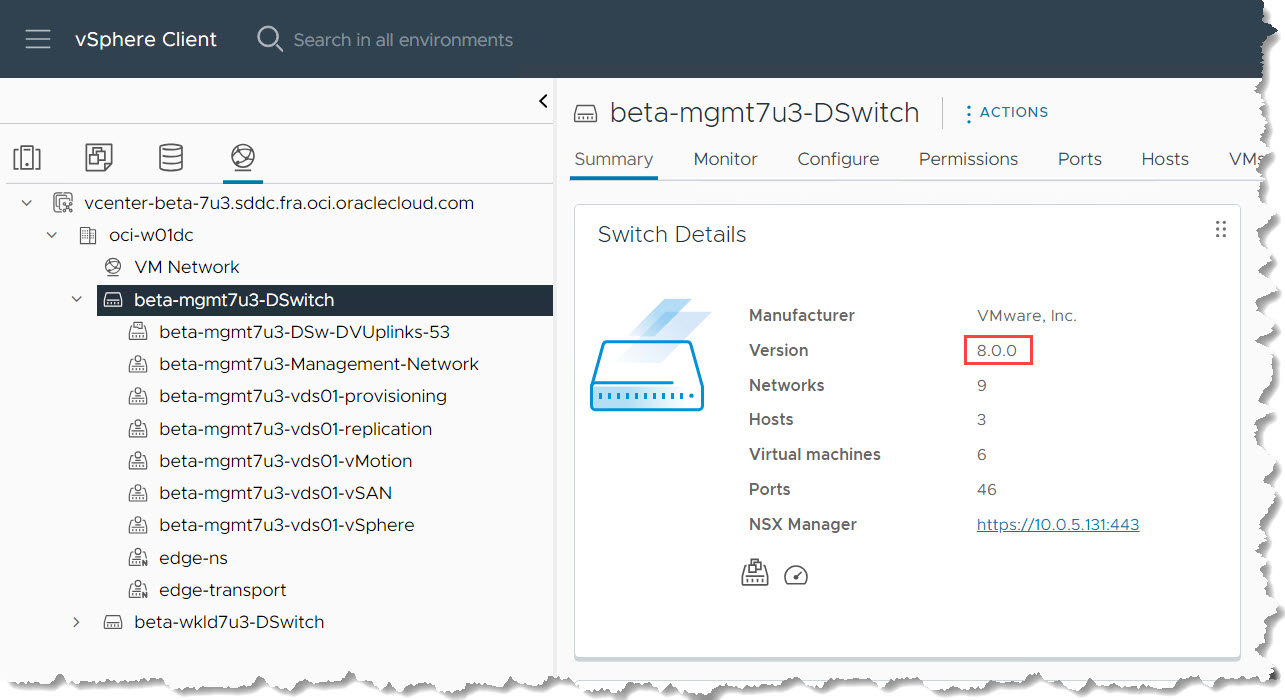

      升級管理叢集 vDS 完成

作業 5:升級工作負載叢集 ( 如果適用 )

  1. 瀏覽至工作負載叢集,然後將軟體版本升級至與 SDDC 相同的版本。

    升級工作負載叢集 VMware 版本

  2. 升級工作負載叢集中的 ESXi 主機。

    1. 您可以使用升級狀態頁面,一次升級一個主機或同時啟動多個主機的升級,如下圖所示。

      升級工作負載叢集 - 同時有多個主機

    2. 請注意,所有舊主機都已變更為需要注意狀態,請先在 vCenter 中執行必要的步驟,再進行任何動作。

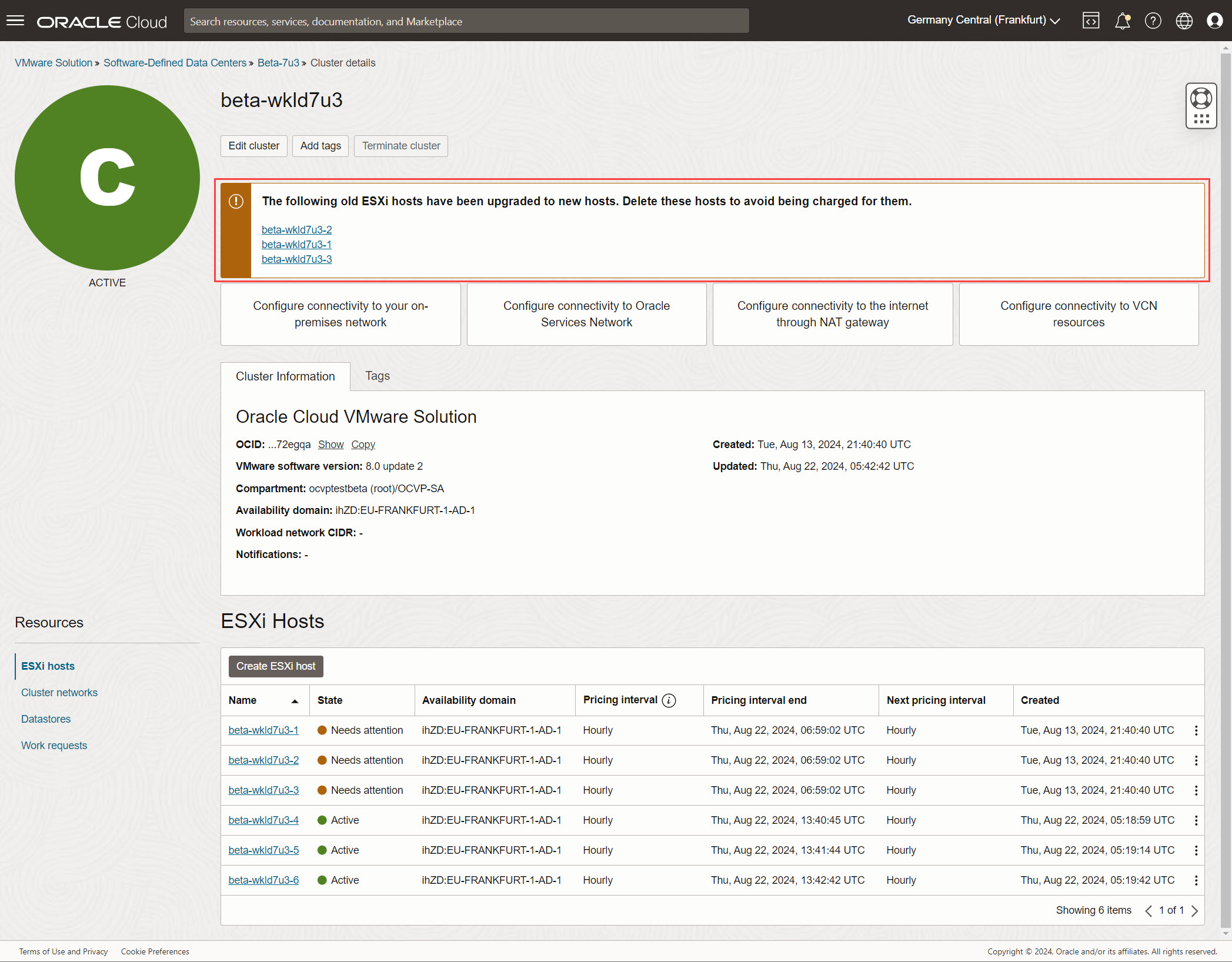

      升級工作負載叢集 - 需要注意多個主機

  3. 依照作業 4 中詳述的步驟,新增主機至叢集。

  4. 使用 vMotion 將 VM 從舊主機移轉至新建立的主機。將舊主機自 vCenter 產品目錄移除之前,已順利將舊主機設為維護模式。

  5. 終止 OCI 主控台中工作負載叢集中的所有舊 ESXi 主機。

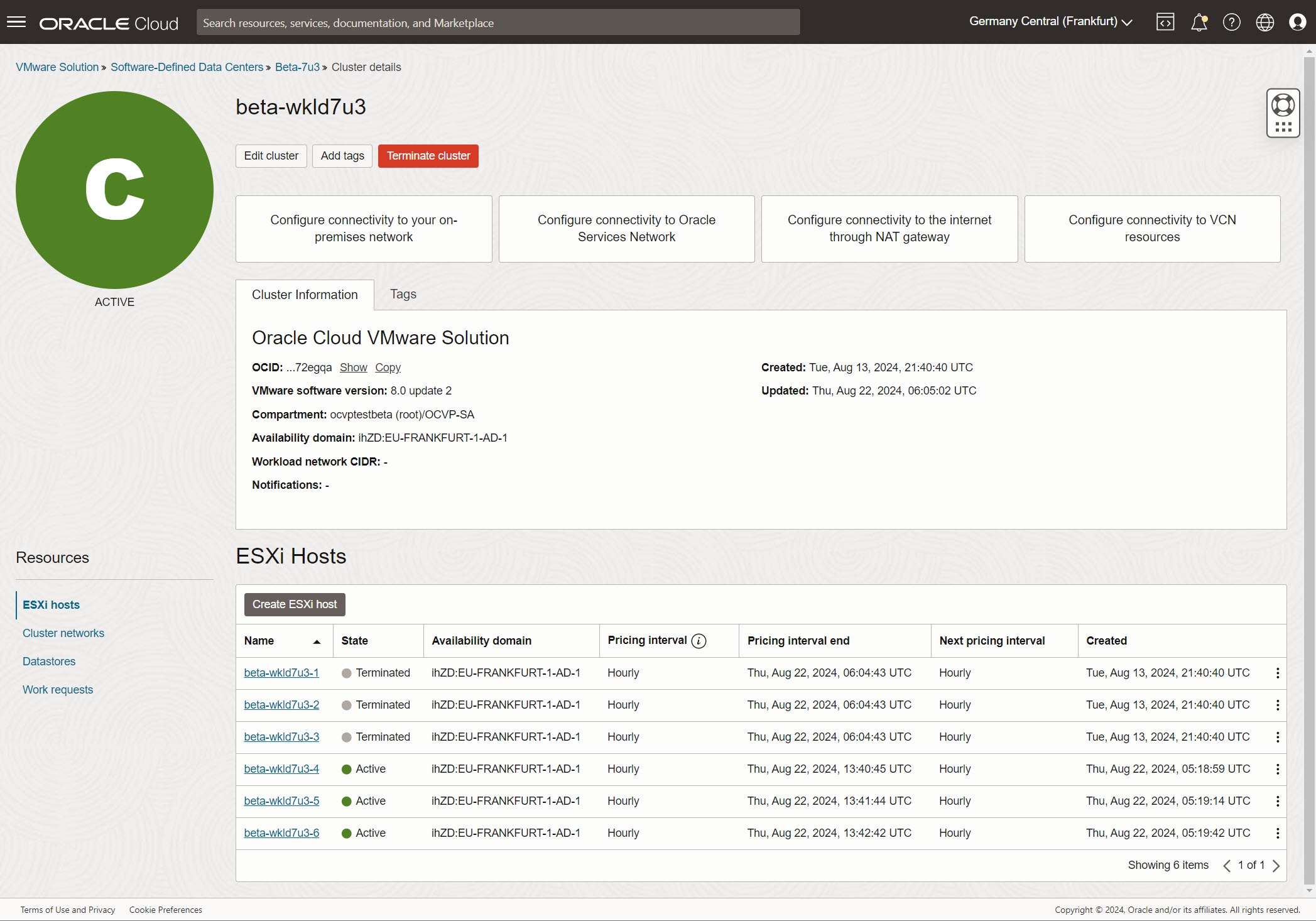

    升級工作負載叢集 - 升級完成

  6. 升級「工作負載叢集」的 vSAN 和 vDS 組態,與針對「管理叢集」執行的步驟類似。這會結束「工作負載」叢集的升級。繼續升級剩餘的工作負載叢集 (如果有的話)。

  7. 繼續每個工作負載叢集的程序,直到所有叢集及其各自的 ESXi 主機都升級至定義的 VMware 軟體版本為止。

    驗證穩定的 SDDC,但頂端沒有升級標幟。

    SDDC 升級完成

接下來的步驟

依照本教學課程,您已順利將 VMware SDDC 從版本 7.x 升級至 8.x,包括所有相關的 VMware 軟體元件,例如 NSX、vCenter Server Appliance 以及 ESXi 主機。此全方位升級可確保您的 SDDC 與最新的 VMware 版本一致,為您的雲端環境提供增強的穩定性、相容性及效能。

最終驗證

升級後最佳做法

您的 Oracle Cloud VMware Solution 環境現已是最新狀態,可隨時支援您的關鍵業務工作負載。

確認

其他學習資源

探索 docs.oracle.com/learn 上的其他實驗室,或存取 Oracle Learning YouTube 頻道上的更多免費學習內容。此外,請造訪 education.oracle.com/learning-explorer 以成為 Oracle Learning Explorer。

如需產品文件,請造訪 Oracle Help Center
