導入 Oracle Database 檔案系統 (DBFS) 複製

此實作包括將中間層內容複製到 DBFS 資料夾，並依靠 Oracle Data Guard 將它複製到次要網站。中間層內容不直接位於 DBFS 上，因為這會讓中間層相依於 DBFS 基礎架構 (資料庫、FUSE 程式庫、掛載點等等)。 DBFS 掛載只是儲存內容複本的中繼暫存資料夾。

任何待命資料庫複製都代表此模型中的兩個步驟：從主要來源資料夾到中繼 DBFS 掛載，然後在次要位置，從 DBFS 掛載到待命目的地資料夾。中繼複本是使用 rsync 來完成。由於這是低延遲和本機 rsync 複製，因此此模型可避免遠端 rsync 複製作業中發生的一些問題。

附註：

Oracle Autonomous Database 不支援此方法，此方法不允許 DBFS 連線。

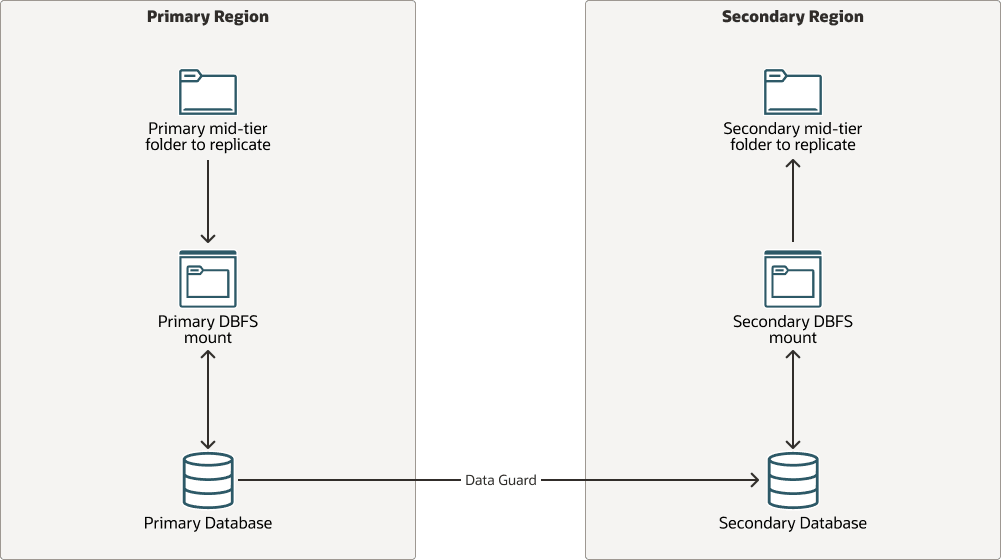

replica-mid-tier-dbfs.png 圖解描述

複製 -mid-tier-dbfs-oracle.zip

使用 DBFS 實作中間層複本的優點如下：

• 這個方法充分利用 Oracle Data Guard 複本的健全性。
• 真正的中間層儲存體可以維持掛載在次要節點。在每一項切換移轉或容錯移轉作業中，並無其他步驟可將儲存體附加或掛載至次要儲存體。

以下為使用 DBFS 實作中間層複本的考量：

• 此方法需要搭配 Oracle Data Guard 的 Oracle Database。
• 中間層主機需要 Oracle Database 從屬端掛載 DBFS。
• 使用 DBFS 進行複製對設定、資料庫儲存體和生命週期的觀點有影響。它需要在中間層主機安裝 Oracle Database 從屬端、特定資料庫維護 (清除、壓縮及減少表格儲存體)，並且充分瞭解 DBFS 掛載點的運作方式。
• 只有開啟資料庫時，才能掛載 DBFS 目錄。當 Oracle Data Guard 不是作用中資料保全時，待命資料庫會處於掛載狀態。因此，若要存取次要站台中的 DBFS 掛載，您必須將資料庫轉換成快照待命資料庫。使用 Active Data Guard 時，可以掛載檔案系統進行讀取，而且不需要轉換成快照。
• 不建議使用 DBFS 作為一般用途的解決方案，將所有使用者自建物件 (特別是程式實際執行檔案) 複製到待命資料庫。使用 DBFS 複寫二進位檔已被覆寫。不過，當儲存體複製或 rsync 等其他方法不符合系統需求時，此方法適用於複製一些人工因素 (例如組態)。
• 使用者需負責為每個環境建立自訂指令碼，並定期執行。
• 使用者有責任實施反向複製方向的方法。

設定資料庫檔案系統的複寫

此實作使用 rsync 技術並遵循點對點模型。在此模型中，會在中間層對等主機之間直接進行複製。每個節點都有與其對等的 SSH 連線，並使用 SSH 上的 rsync 命令來複製主要中間層檔案使用者自建物件。

實作使用 DBFS 的中間層複本需要下列項目：

• 在中間層主機上安裝執行複製的 Oracle Database 用戶端，包括主要和次要主機。
• 資料庫中建立的 DBFS 檔案系統。
• 掛載在中間層主機的 DBFS，負責執行主要和次要複製。這會掛載資料庫的 DBFS 檔案系統。此檔案系統可掛載於多個主機，因為 DBFS 是可共用的檔案系統。
• 將中間層檔案使用者自建物件複製到主要網站之 DBFS 掛載的命令檔。
• 將中間層檔案使用者自建物件從 DBFS 掛載複製到次要網站中資料夾的命令檔。視實行而定，此方法可能需要中間層主機與遠端資料庫之間的 SQL*net 連線，才能進行資料庫作業 (例如角色轉換)。
• 管理網站特定資訊的一種方式，不論是從複本中排除該資訊，或是在複本後以適當的資訊加以更新。
• 排定這些指令碼持續執行。
• 在切換或容錯移轉後變更複本方向的機制。

範例 1：使用 DBFS 複製 Oracle WebLogic 網域

附註：

下列範例適用於 Oracle WebLogic 系統。您可以使用它作為透過 DBFS 複製中間層系統之其他資料夾的參照，但此特定範例使用命令檔，透過 DBFS 將 WebLogic 管理員的網域資料夾複製到次要資料夾。

此範例顯示如何透過 DBFS 複製 WebLogic 管理主機的網域資料夾。此範例中不包含位於網域資料夾外部的內容以及其他主機上的內容。網域資料夾不會直接位於 DBFS；DBFS 掛載只是儲存網域資料夾複本的中繼暫存資料夾。

此範例提供執行這些動作的 script ，這些動作必須定期在主要和待命位置執行。此命令檔會複製「WebLogic 管理」網域資料夾，略過一些項目，例如 tmp、.lck、.state 檔案和 tnsnames.ora 檔案。程序包含下列項目：

• 當命令檔在主要網站的「WebLogic 管理」主機上執行時，命令檔會將 WebLogic 網域資料夾複製到 DBFS 資料夾。
• 複製到 DBFS 的檔案 (儲存在資料庫中) 會透過 Oracle Data Guard 自動傳輸至待命資料庫。
• 當命令檔在次要網站的 WebLogic 管理主機上執行時：
  • 此命令檔會將待命資料庫轉換成快照待命。
  • 接著，它會從待命資料庫掛載 DBFS 檔案系統。
  • 此 DBFS 資料夾現在提供複製的網域資料夾。命令檔會將它從 DBFS 掛載複製到實際的網域資料夾。
  • 最後，命令檔會再次將待命資料庫轉換成實體待命。
• 如果是角色變更，命令檔會自動調整執行為新角色。它會透過檢查資料庫角色來收集網站的實際角色。

此命令檔僅複製 WebLogic 管理主機的網域資料夾。當受管理伺服器啟動時，DOMAIN_HOME/config 資料夾底下的內容會自動複製到屬於 WebLogic 網域的所有其他節點。此資料夾之外的檔案和位於其他主機上的檔案不會被複製，因此需要個別同步。

對於應用程式部署作業，請使用 WebLogic 管理主控台中的上傳您的檔案部署選項。如此一來，建置的檔案會放置在管理伺服器 ($DOMAIN_HOME/servers/admin_server_name/upload) 的上傳目錄下，而組態複本命令檔會將它們同步至待命網站。

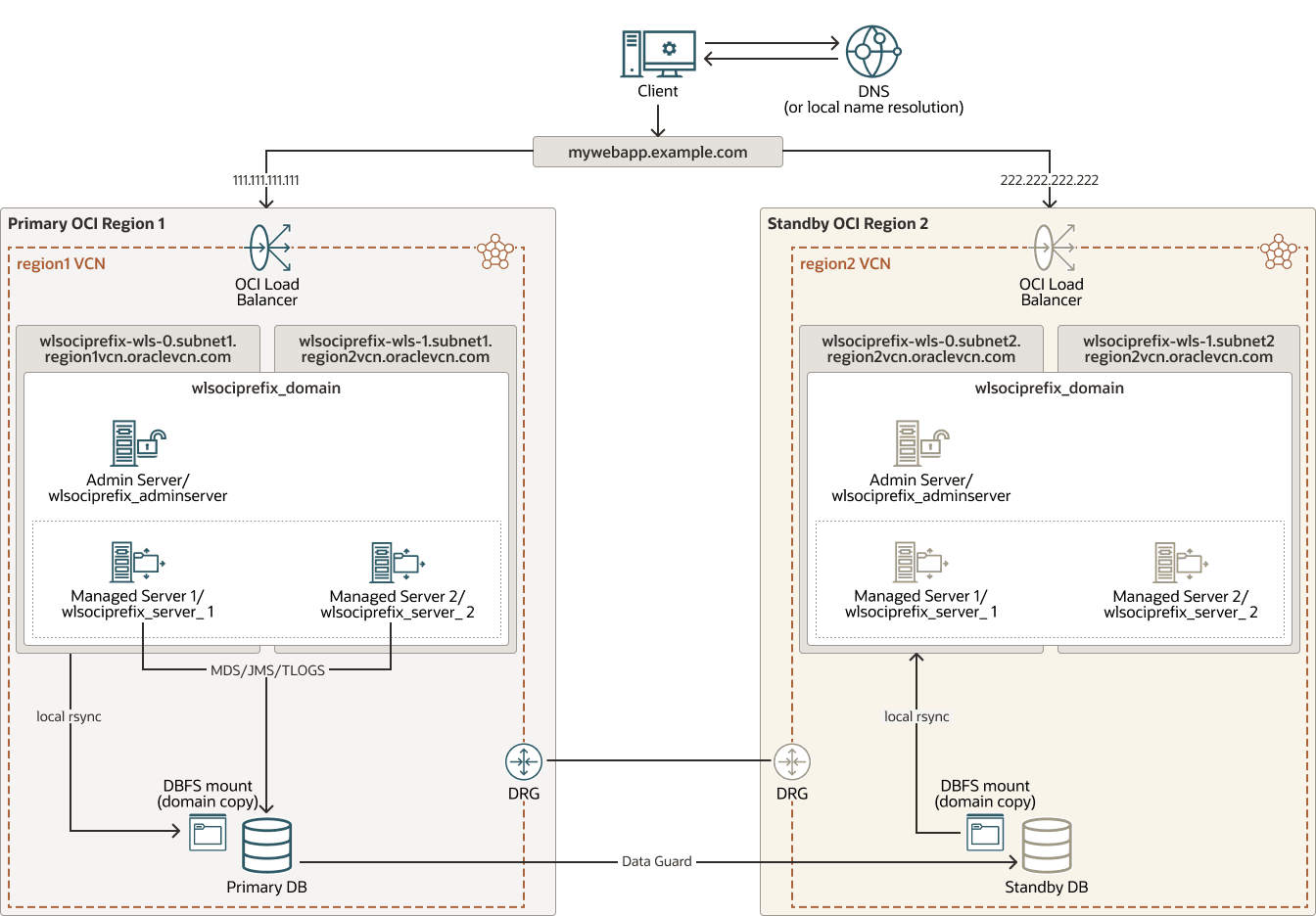

此範例提供其他命令檔來安裝資料庫從屬端，以及在中間層主機設定 DBFS 掛載。此影像是含有 DBFS 複製之 Oracle WebLogic Server for OCI 系統的範例。

wls-dbfs-replication.png 圖解描述

wls-dbfs-replication-oracle.zip

執行下列動作以使用 DBFS 方法複製 WebLogic 網域：

1. 允許管理主機與遠端資料庫之間的 SQL*net 連線。
   Oracle 建議您使用遠端對等互連搭配動態路由閘道。此命令檔需要此連線才能執行資料庫作業，例如角色轉換。當命令檔在網站中以待命角色執行時，它會將待命資料庫轉換為快照待命，以掛載 DBFS 掛載。
2. 下載命令檔。
   本文件提供設定 DBFS 掛載及自動複製的命令檔。
   1. 前往 GitHub 中的 Oracle MAA 儲存區域。請參閱本手冊中的「瀏覽更多」區段。
   2. 下載 app_dr_common 目錄中的所有命令檔。
   3. 下載 wls_mp_dr 目錄中的所有命令檔。
   4. 將它們複製到主要和次要管理主機，並複製到未複製的位置。
   5. 命令檔會彼此呼叫。複製兩個目錄的命令檔，並將它們放到同一個資料夾中。確定 oracle 使用者具有執行權限。
3. 設定主要和次要管理主機中的 DBFS 掛載。

   附註：

   如果您已經有 DBFS 掛載，則可以略過此步驟。例如，部分 SOA Marketplace 堆疊隨附一個可供使用的 DBFS 掛載。
   設定主要和次要 WebLogic 管理主機中的 DBFS 掛載。它需要「WebLogic 管理」主機上的「資料庫」從屬端和部分作業系統套裝程式。請遵循每個管理主機的這些步驟：
   1. 從 e-delivery 下載 DB 用戶端，並上傳到中間層主機 (請勿安裝)。搜尋 Oracle Database Client ，並只選取資料庫從屬端。按一下繼續，然後選取安裝程式版本 (不是軟體影像)。

      附註：

      請確定下載安裝程式版本，而不是影像式安裝。建議使用最新版本。
      例如，下載適用於 Linux x86-64、1.1 GB 之 Oracle Database Client 19.3.0.0.0 的 982064-01.zip 檔案，然後上傳至所有中間層主機上的 /u01/install/V982064-01.zip。

      請勿安裝。

   2. 找出資料夾 app_dr_common 下的命令檔 dbfs_dr_setup_root.sh。
      此命令檔會執行讓 DBFS 掛載準備在主機中的作業。它會安裝資料庫從屬端和必要的作業系統套裝程式，並在資料庫中設定 DBFS 使用者和綱要、掛載 DBFS 檔案系統並建立 cron，讓 DBFS 檔案系統在主機啟動時掛載。
   3. 以 root 使用者身分執行此程序檔。
      語法如下所示：

      ./dbfs_dr_setup_root.sh  local_db_scan_name db_port  local_PDB_service pdb_sys_password path_to_dbclient_installer

      作為輸入參數，提供用來連線至 WLS 所使用之本機資料庫的連線資料：當您在主要網站管理主機中執行主要 PDB 連線資料時，提供主要 PDB 連線資料，並在次要管理主機中執行時提供次要 PDB 連線資料。

      附註：

      待命資料庫必須處於快照待命模式，才能在次要管理主機中執行此命令檔。
      下列範例會執行它的主要中間層管理主機。它必須是一行，而且您必須提供主要 PDB 值和密碼：

      ./dbfs_dr_setup_root.sh  drdba-scan.wlsdrvcnlon1ad2.wlsdrvcnlon1.oraclevcn.com 1521 mypdbservice.example.com  mypassword   /u01/install/V982064-01.zip

      下列範例會執行次要中間層管理主機。它必須是一行，而且您必須提供主要 PDB 值和密碼：

      ./dbfs_dr_setup_root.sh  drdbb-scan.wlsdrvcnfra1ad2.wlsdrvcnfra1.oraclevcn.com 1521 mypdbservice.example.com  mypassword   /u01/install/V982064-01.zip

      此程序檔的執行結果如下：

      使用者自建物件	數值	描述
      資料庫從屬端本位目錄	/u01/app/oracle/client	此命令檔會在主機中安裝資料庫從屬端軟體。它也會使用 yum 來安裝必要的套裝軟體。
      資料庫使用者	姓名：dbfsuser 密碼：與 sys 相同	DBFS 之 PDB 資料庫中的使用者。
      DBFS 表格空間	tbsdbfs	PDB 中用於 DBFS 掛載的表格空間。
      DBFS 資料夾	dbfsdir	表格空間中的 DBFS 資料夾。
      中間層主機中的資料夾	DOMAIN_HOME/dbfs	它包含儲存資料庫從屬端在主機中掛載 DBFS 所需之使用者、密碼及其他使用者自建物件 (tnsnames.ora、sqlnet.ora) 的公事包。
      中間層主機中的命令檔	DOMAIN_HOME/dbfs/dbfsMount.sh	在主機上掛載 DBFS 檔案系統的命令檔。此命令檔會在重新啟動時新增至 cron，因此會在機器重新啟動時執行。
      中間層主機的掛載點	/u02/data/dbfs_root	DBFS 檔案系統會以資料夾 dbfsdir 的形式掛載於 /u02/data/dbfs_root 掛載點。

      您可以重新執行命令檔，但會收到警告，因為已經建立一些項目 (資料庫使用者、表格空間等等)。您可以忽略這些訊息。

   4. 確認中間層管理主機中有 DBFS 掛載。

      [root@ prefix-wls-1]# df -h | grep dbfs
      dbfs-@PDB1:/     32G  248K   32G   1% /u02/data/dbfs_root
      [root@ prefix-wls-1]# ls /u02/data/dbfs_root
      dbfsdir

      此 DBFS 檔案系統用來作為輔助檔案系統，以儲存主要網站網域組態的副本。
4. 準備複本命令檔。
   本文件提供此實作的參考指令碼 config_replica.sh 指令碼。
   1. 在「Oracle WebLogic 管理」主機主要中，開啟 config_replica.sh 命令檔。編輯可自訂的參數區段。
      請確定為主要變數提供適當的變數。在 DR_METHOD 特性中，使用 DBFS 。
   2. 在次要「Oracle WebLogic 管理」主機中執行相同動作。確定您為次要提供適當的變數。
5. 執行複製命令檔。
   1. 以 oracle 使用者身分，在「主要 Oracle WebLogic 管理」主機中執行 config_replica.sh 命令檔。
      此命令檔會驗證目前的網站角色，並將網域組態從主要 Oracle WebLogic Server 網域複製到 DBFS 掛載。
   2. 監督執行並監看是否有任何錯誤。
   3. 完成之後，請在次要網站的 Oracle WebLogic Administration Server 主機中執行 config_replica.sh 命令檔。
      請確定在自訂參數中使用適當的值。指令碼將會驗證資料庫角色。因為它是待命資料庫，它會將網域組態從次要暫存檔案系統複製到次要 Oracle WebLogic Server 網域。

   附註：

   此命令檔必須一律在主要和待命中執行，才能執行完整的複製：首先在主要上複製網域至 DBFS 資料夾，然後在待命上將網域從 DBFS 複製到網域資料夾。頻率取決於 Oracle WebLogic Server 網域上組態變更的執行頻率。

驗證資料庫檔案系統的複寫

在切換或容錯移轉作業中，複製的資訊必須在待命網站中使用，才能啟動處理作業。當您驗證次要系統 (透過以快照模式開啟待命資料庫) 時，也必須執行此動作。

在此實作中，儲存一律可在待命資料庫中使用；您不需要連附或掛載任何磁碟區。您所需的唯一動作是確保其包含最新版本的內容。

若要使用待命資料庫中的複製內容，請執行下列動作：

1. 執行複製。
   執行複本命令檔，讓次要系統中最新的內容可供使用。
2. 停用排定的複寫。
   上次複本完成後，請停用任何複本命令檔。否則，它可能會干擾切換、容錯移轉或驗證程序。您將在操作後以適當的方向再次啟用它。

執行進行中的資料庫檔案系統複寫

請定期執行複製命令檔，讓次要網域與主要網域保持同步。

使用中間層主機的 rsync 時，請遵循下列建議：

• 您可以使用 OS crontab 或其他排程工具來排定複寫。它必須允許命令檔才能完成複製。否則，後續的工作可能會重疊。
• 讓中間層處理作業在待命網站中停止。複製變更時，如果伺服器位於待命位置中，則變更會在下次啟動時生效。只有在驗證待命網站時，或在切換或容錯移轉程序期間啟動它們。
• 維護每個網站特定的資訊並保持在最新狀態。例如，略過複本中的 tnsnames.ora，讓每個系統都有其連線詳細資訊。如果您在主要 tnsnames.ora 中執行變更 (例如，新增別名)，請視需要手動更新次要的 tnsnames.ora。
• 在切換或容錯移轉之後，反轉複本方向。這取決於特定實作。指令碼可以使用動態檢查來識別誰是作用中網站，或者您可以在切換或容錯移轉後執行手動變更 (例如停用和啟用適當的指令碼)。在提供的範例中，config_replica.sh 命令檔會檢查本機資料庫角色，自動將執行調整為網站的實際角色。
