Chapitre 5 IHM de Service Availability Manager

Ce chapitre présente les rubriques suivantes :

• Découverte des objets service ;

• IHM Gestionnaire de services ;

• Filtrage des services.

Découverte des objets service

Un objet service est un objet composite de Sun Management Center. Cet objet composite est une association des vues locale et du réseau des services. Un objet service se compose de modules Transaction synthétique et de modules Elément service. Pour plus d'informations sur les modules Transaction synthétique, consultez le Chapitre 3. Pour plus d'informations sur les modules Elément service, consultez le Chapitre 4. Un objet service doit être créé en utilisant les mécanismes de découverte de Sun Management Center. Consultez la figure suivante, vous y trouverez un exemple de la boîte de dialogue Modification de l'objet du service.

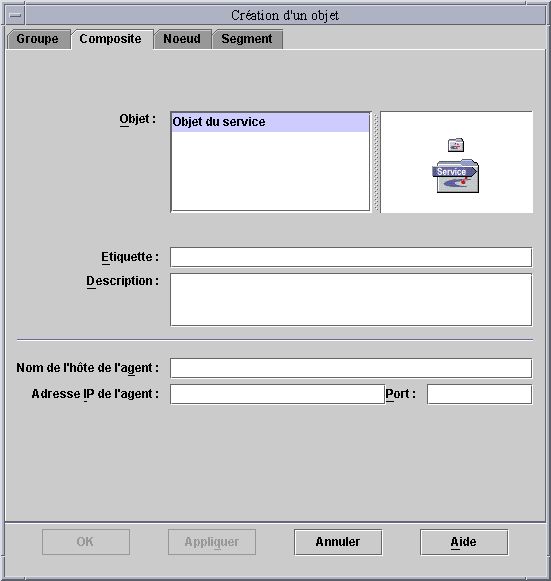

Figure 5–1 Création d'un objet service en utilisant l'utilitaire Création d'un objet

Utilisez le mécanisme de découverte de Sun Management Center pour découvrir un objet appelé objet du service. Un objet service peut aussi être créé en utilisant l'utilitaire de création de noeud objets composites et en sélectionnant Objet du service en tant que type d'objet. Pour plus d'informations, consultez “Creating Objects” in Sun Management Center 3.5 User's Guide.

Modification des objets service

La boîte de dialogue Modification de l'objet du service vous permet d'ajouter ou de supprimer des services de l'objet service. Vous devez sélectionner un objet service avant d'accéder à la boîte de dialogue Modification de l'objet du service. Vous pouvez effectuer plusieurs changements avant de sortir. Utilisez uniquement la boîte de dialogue Modification de l'objet du service qui se trouve dans l'IHM Service Availability Manager. N'essayez pas d'ajouter ou de supprimer des services en utilisant le menu Editer situé dans la console de Sun Management Center 3.5 car cela pourrait affecter l'intégrité des données. Consultez la figure suivante, vous y trouverez un exemple de comment ajouter un objet service.

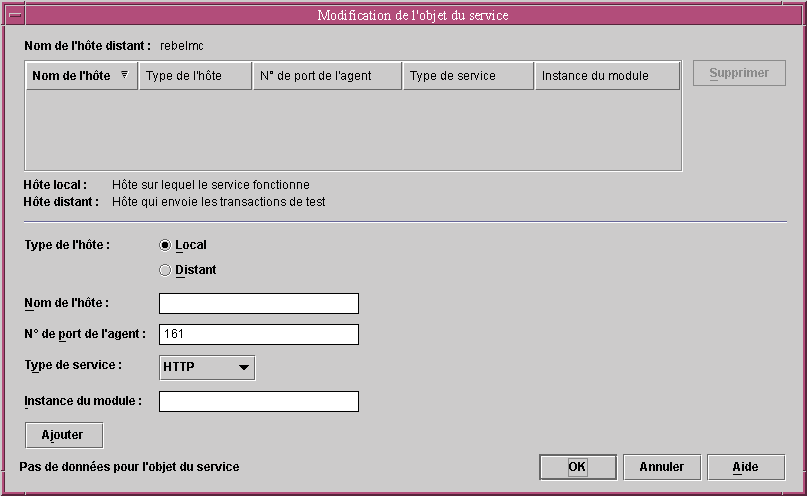

Figure 5–2 Ajout d'un objet service

Ajout d'un service à un objet service

1. Dans le menu de la fenêtre topologique de Sun Management Center 3.5, cliquez avec le bouton 3 de la souris sur l'objet service de votre choix.

   Un menu contextuel apparaît.

2. Choisissez Modifier l'objet du service.

   La boîte de dialogue Modification de l'objet du service apparaît.

3. Sélectionnez la case à cocher Local ou Distant dans le champ Type de l'hôte.

4. Si nécessaire, saisissez le Nom de l'hôte et le N° de port de l'agent dans les champs de texte correspondants.

   Pour plus d'informations sur ces champs, consultez l'Annexe A.

5. Dans le menu déroulant Type de service, sélectionnez le nom du service que vous voulez surveiller.

6. Si nécessaire, indiquez l'Instance du module dans le champ de texte correspondant.

7. Cliquez sur Ajouter.

   Service Availability Manager entre les informations dans la table qui se trouve dans le haut de la boîte de dialogue Modification de l'objet du service. Vérifiez l'exactitude de ces informations.

8. Cliquez sur OK pour ajouter l'entrée à l'objet service et sortir.

Suppression d'un service d'un objet service

1. Dans le menu de la fenêtre topologique de Sun Management Center 3.5, cliquez avec le bouton 3 de la souris sur l'objet service de votre choix.

   Un menu contextuel apparaît.

2. Choisissez Modifier l'objet du service.

   La boîte de dialogue Modification de l'objet du service apparaît.

3. Sélectionnez la ligne qui contient le service à supprimer.

4. Cliquez sur le bouton Supprimer.

   La ligne qui contient le service est supprimée de la table.

5. Cliquez sur OK pour supprimer l'entrée de l'objet service et sortir.

IHM Gestionnaire de services

L'IHM Gestionnaire de services affiche sur un même panneau la disponibilité de tous les services contenus dans un objet service. Le Gestionnaire de services est uniquement relié à la console Java de Sun Management Center 3.5. Le Gestionnaire de services met à jour de façon dynamique les données de la table pour refléter le statut en temps réel des services. Vous pouvez choisir de voir les détails d'un service donné depuis, au choix, un hôte local ou un hôte distant. Vous pouvez aussi filtrer l'affichage. Pour plus d'informations sur le filtrage, consultez Filtrage des services. Vous trouverez dans la figure suivante un exemple du Gestionnaire de services.

Figure 5–3 Gestionnaire de services

Utilisez la boîte de dialogue Gestionnaire de services ou Modification de l'objet du service pour accéder aux services que vous êtes en train de surveiller. Vous accédez aux boîtes de dialogue Gestionnaire de services ou Modification de l'objet du service par un menu de la console de Sun Management Center 3.5.

Accès à Gestionnaire de services ou Modification de l'objet du service

1. Découvrez un objet service.

   Pour plus d'informations, consultez “Creating Objects” in Sun Management Center 3.5 User's Guide.

2. Sélectionnez cet objet service.

3. Cliquez avec le bouton 3 de la souris pour afficher le menu contextuel.

   Ce menu comporte deux options : Gestionnaire de services et Modifier l'objet du service.

4. Dans ce menu, sélectionnez au choix Gestionnaire de services ou Modifier l'objet du service.

   • Dans le Gestionnaire de services, vous pouvez voir le statut des services que vous surveillez.

   • Dans Modification de l'objet du service, vous pouvez changer les services contenus dans l'objet service.

Filtrage des services

Les filtres de Service Availability Manager vous permettent de n'afficher que les services voulus. Vous pouvez personnaliser l'affichage en choisissant de le filtrer par Alarmes, Hôtes locaux, Services disponibles, Accès à l'hôte distant, Accès à l'hôte local. Il n'est pas possible d'enregistrer les vues filtrées.

Filtrage d'un service

1. Accédez au Gestionnaire de services.

   Pour plus de détails, reportez-vous à Accès à Gestionnaire de services ou Modification de l'objet du service.

2. Cliquez sur Filtrer dans la boîte de dialogue Gestionnaire de services.

   La boîte de dialogue Filtre des objets du service s'affiche.

3. Sélectionnez les options de filtrage voulues.

   Il n'est pas possible d'enregistrer les vues filtrées.

4. Cliquez sur OK pour appliquer le filtre et fermer cette fenêtre.
