이 장에서는 다음 내용을 설명합니다.

• Hardware Diagnostic Suite란?
• Hardware Diagnostic Suite 구조

Hardware Diagnostic Suite란?

Hardware Diagnostic Suite 2.0 응용 프로그램은 엔터프라이즈 환경에서 Sun SPARC 하드웨어를 테스트하고 검증하기 위한 Sun^TM Management Center 3.5 소프트웨어 솔루션입니다.

Hardware Diagnostic Suite는 하드웨어 결함을 자극 및 탐지하고 시스템이 다운되기 전에 사용자에게 잠재적인 문제점을 알려줌으로써 시스템 가용성을 향상시킵니다.

이 응용 프로그램은 32비트 및 64비트 Solaris 운영 환경에서 장치 테스트를 지원합니다.

Hardware Diagnostic Suite 2.0은 Solaris 2.6, 7, 8, 9 소프트웨어에서 지원됩니다.

Windows NT 또는 Windows 98 시스템에서는 Hardware Diagnostic Suite 콘솔만 실행할 수도 있습니다. Solaris 및 Windows 버전 지원에 대한 자세한 내용은 Sun Management Center 설명서를 참조하십시오.

기능

• 시스템 가용성을 향상시키면서, 문제 해결을 위해 제안된 단계를 통해 오류가 있는 필드 교체 가능 장치(FRU)를 자극, 탐지 및 보고하는 테스트를 제공합니다.
• 데이터를 안전하게 유지하고 자원을 많이 소모하지 않으며 일상적인 응용 프로그램과 함께 실행할 수 있는 테스트를 수행합니다.
• 관리자가 Sun 시스템의 여러 테스트 세션을 원격으로 모니터링 및 관리할 수 있는 네트워크 시스템을 지원합니다.
• 시스템 검증이 한 번 또는 주기적으로 자동 실행되도록 테스트 세션의 일정을 계획할 수 있습니다.
• 중요한 Hardware Diagnostic Suite 이벤트를 Sun Management Center 경보 관리 기능을 통해 시스템 관리자에게 알리는 기능을 제공합니다.
• 쉽게 액세스할 수 있는 로그 파일에 모든 테스트 세션의 세부 정보를 기록합니다.
• 사용자의 액세스를 인증 또는 제한하기 위해 Sun Management Center 엔터프라이즈용 보안 기능을 사용합니다.

---

주 - Hardware Diagnostic Suite는 과중하거나 데이터 파괴적인 오프라인 테스트, 오류 예측을 위한 데이터 분석 또는 운영 환경이 실행되고 있지 않을 때의 테스트 등의 작업을 대상으로 하지 않습니다.

---

Hardware Diagnostic Suite 구조

Hardware Diagnostic Suite는 3가지 구성 요소로 이루어져 있습니다.

• Hardware Diagnostic Suite (HDS) 에이전트 및 테스트
• Hardware Diagnostic Suite (HDS) 서버
• Hardware Diagnostic Suite (HDS) 콘솔

각 Hardware Diagnostic Suite 구성 요소는 Sun Management Center 설치 시 해당 Sun Management Center (Sun MC) 구성 요소와 함께 설치됩니다.

구성 요소 간의 통신에 대해서는 그림 1-1에 나와 있으며, 다음 절에서 설명합니다.

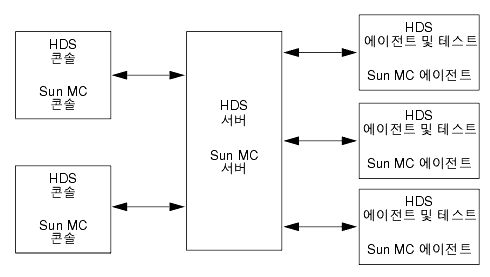

그림 1-1 Hardware Diagnostic Suite 구성 요소 간의 통신

Hardware Diagnostic Suite 에이전트 및 테스트

에이전트

Hardware Diagnostic Suite 에이전트 구성 요소는 지정된 호스트에서 테스트 세션을 관리합니다. 에이전트는 Hardware Diagnostic Suite 서버와 상호 작용하여 해당 Hardware Diagnostic Suite 콘솔에 테스트 정보를 전달합니다. 에이전트는 다음 작업을 수행합니다.

• 호스트 구성 조사
• 테스트 세션 실행
• 테스트 세션 모니터
• 테스트 오류 메시지 기록 및 알림 보내기

Hardware Diagnostic Suite 에이전트는 진단 테스트가 수행되는 호스트 및 Sun Management Center 에이전트가 설치된 호스트에 설치합니다.

테스트

Hardware Diagnostic Suite 응용 프로그램의 테스트 모음에는 여러 범주의 하드웨어에 대한 테스트가 포함되어 있습니다.

• 통신
• 메모리
• 네트워크
• 주변 기기
• 프로세서
• 저장 엔클로저

이 테스트는 32비트 및 64비트 Solaris 운영 환경에서 장치 테스트를 지원합니다.

지정된 테스트 세션에 대해 모든 수의 테스트를 선택할 수 있습니다. 각 테스트는 비침입적이고 비파괴적으로 실행되기 때문에 각 Hardware Diagnostic Suite 테스트 세션은 다른 응용 프로그램을 실행 중인 시스템에서도 안전하게 실행됩니다.

테스트 프로그램은 진단 테스트가 수행되고 Sun Management Center가 설치된 호스트에 설치됩니다.

Hardware Diagnostic Suite 서버

Hardware Diagnostic Suite 서버 구성 요소는 콘솔로부터 요청을 받아서 해당 Hardware Diagnostic Suite 에이전트에 전달합니다. 그런 다음 에이전트의 응답을 다시 콘솔에 전달합니다.

다중 스레드 서버는 Java^TM 기술을 기반으로 하고 있으며, 여러 Hardware Diagnostic Suite 에이전트와 사용자로부터의 여러 데이터 요청들을 처리합니다.

Hardware Diagnostic Suite 서버는 Sun Management Center 서버와 함께 설치됩니다. 서버 구성 요소를 회사 네트워크의 단일 호스트에 설치하기만 하면 다른 에이전트 및 콘솔과 통신할 수 있지만, 해당 호스트에는 반드시 Sun Management Center 서버가 설치되어 있어야 합니다.

Hardware Diagnostic Suite 콘솔

Hardware Diagnostic Suite 콘솔(그림 1-2)은 사용자와 Hardware Diagnostic Suite 서버 간의 그래픽 사용자 인터페이스입니다. Hardware Diagnostic Suite 콘솔을 사용하여 다음 작업을 수행할 수 있습니다.

• 테스트할 장치 선택
• 테스트 시작
• 테스트 세션 모니터
• 로그 정보 액세스
• 테스트 예약

Hardware Diagnostic Suite 콘솔은 Sun Management Center 콘솔 세부 정보 창에서 실행됩니다.

부록 B에서는 각 Hardware Diagnostic Suite 콘솔 창 패널, 대화 상자 및 제어 버튼에 대해 설명합니다.

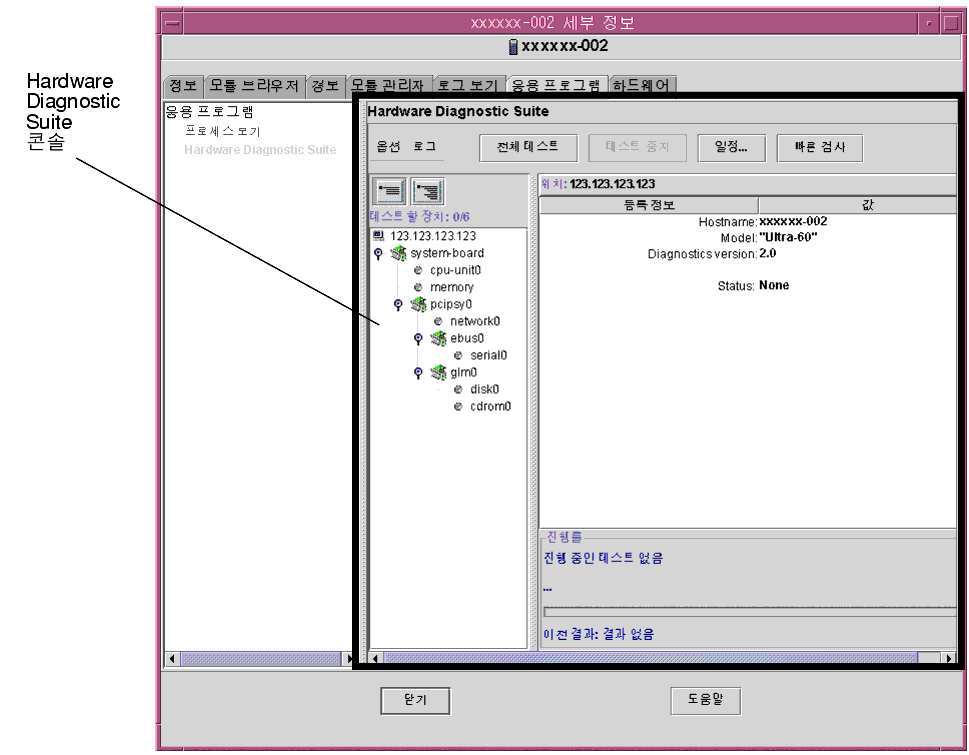

그림 1-2 Hardware Diagnostic Suite 콘솔
