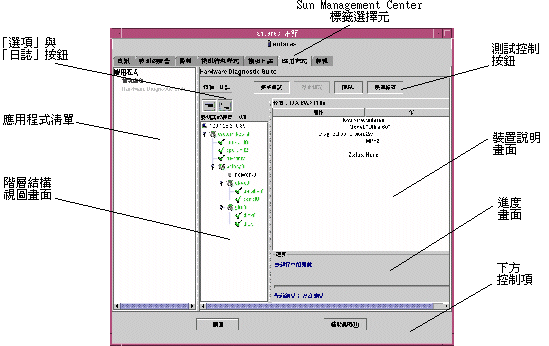

「階層結構視圖」畫面 (圖 B-2) 顯示主機以及與主機連接的各裝置。您可在此畫面中選取要測試的裝置，並檢視測試的結果。「階層結構視圖」畫面只顯示可使用 Hardware Diagnostic Suite 應用程式進行測試的裝置。至於無法測試的裝置，或者未含括在 Hardware Diagnostic Suite 測試項目內的裝置，則不會在此顯示。

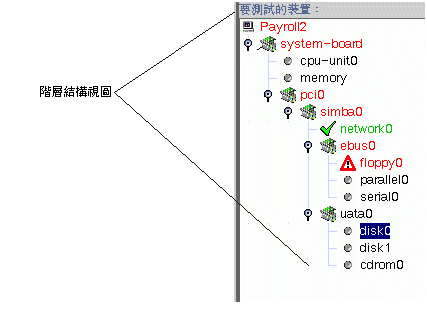

圖 B-2 階層結構視圖 (展開的視圖)

展開的階層結構視圖畫面和選取的裝置之螢幕快照。

階層結構視圖畫面中的裝置

「階層結構視圖」畫面 (圖 B-2 與圖 B-3) 以圖形方式顯示主機中可以測試的裝置。此畫面會根據裝置之間的實體關係，以群組方式顯示各裝置。例如，在圖 B-2 中，軟式磁碟機、並列埠等位於名為 simba0 的群組中，因為它們與此介面相連接。視窗頂端的群組是主機，表示整個系統。

您可利用「階層結構視圖」畫面上方的檢視按鈕，將「階層結構視圖」畫面收合或展開。

裝置選擇

在「階層結構視圖」畫面中，如果您要選取需要測試的個別裝置、整個裝置群組或整個主機，只需要在該項目的名稱上按一下即可。如果要選取分屬不同群組的多個裝置，可以按住 Shift 鍵或 Control 鍵，然後以滑鼠按一下其他裝置。選取一個裝置 (或群組) 後，該裝置 (或群組) 會以深色矩形反白顯示 (圖 B-3)。

如果您在裝置上按一下，「裝置說明」畫面中會顯示有關該裝置的資訊。

階層結構視圖指標

當 Hardware Diagnostic Suite 測試程式偵測到裝置上的測試成功或失敗後，會在「階層結構視圖」中顯示成功及失敗的情況 (圖 B-3)。每個已測試的裝置旁邊都會顯示一個情況指標 (表 B-1)。

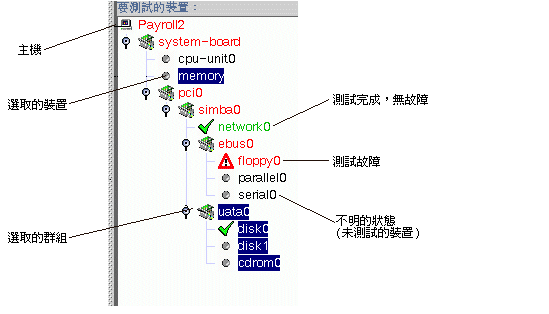

圖 B-3 階層結構視圖畫面指標

顯示裝置及其通過、失敗和不明等測試狀態的範例之螢幕快照。


指標	名稱	說明
	主機	代表系統上所有可測試的裝置。
	板	代表裝置群組 (已連接其他可測試裝置的節點)。
	節點	表示某個特定節點下是否有隱藏的子節點 (水平軸)，或是否顯示子節點 (垂直軸)。
	裝置	表示個別裝置節點目前處於不明的狀態，這通常是因為尚未測試該節點。
	測試通過	表示至少已有一項測試成功通過。
	測試故障	表示測試偵測到故障。

裝置說明畫面

執行 Hardware Diagnostic Suite 時，「裝置說明」畫面會在「階層結構視圖」畫面中顯示選取（在裝置上按一下來選取）並測試的每個裝置之資訊。

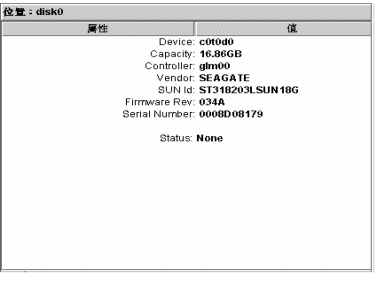

圖 B-4 裝置說明畫面

顯示了裝置資訊的裝置說明畫面之螢幕快照。

進度畫面

「進度」畫面顯示下列資訊：

目前的測試資訊 - 指出目前正在進行測試的裝置和正在進行的子測試，並顯示測試訊息。

進度列 - 以圖形方式顯示目前測試的進度。例如，當此列半滿時，表示目前的測試已完成一半。

前次結果 - 顯示上次測試通過還是失敗。

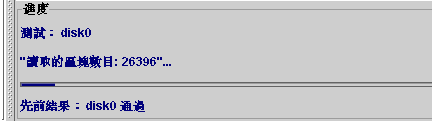

圖 B-5 進度畫面

「進度」畫面以及測試進行中訊息的螢幕快照。

測試控制按鈕

Hardware Diagnostic Suite 測試控制按鈕用於啟動、停止及排程測試階段作業，如表 B-3 所述。


名稱	說明
「完整測試」按鈕	開始執行測試階段作業。執行的測試項目要視您在「階層結構視圖」中所作的選擇而定。測試開始後，「完整測試」按鈕會呈灰色，而且您可在「進度」畫面中看到測試階段作業的相關資訊。
「停止測試」按鈕	停止測試階段作業。最近一次測試的名稱及測試結果會顯示在「進度」畫面中。
「排程」按鈕	用於建立、編輯或刪除排程的測試階段作業。有關排程的指示會顯示在「裝置說明」畫面中，而排程控制項則會顯示在「進度」畫面中。
「快速檢查」按鈕	啟動測試階段作業，對所有選取的裝置進行簡要測試。「快速檢查」測試嘗試與您所選取的每一個裝置進行通訊，以確認是否已正確連接。「快速檢查」不會進行功能性的裝置測試。

「選項」與「日誌」功能表

您可經由「選項」及「日誌」功能表，存取 Hardware Diagnostic Suite 的測試控制項及日誌檔。

「選項」功能表

「選項」功能表支援存取下列控制項：

重設 - 從 Hardware Diagnostic Suite 顯示畫面上清除以前的測試結果。

暫停 - 中斷目前的測試階段作業。

回復 - 回復暫停的測試階段作業。

裝置重測 - 使 Hardware Diagnostic Suite 代理程式重新在系統上搜尋可測試的裝置。所有可測試的裝置會顯示在「階層結構視圖」內。

「日誌」功能表

「日誌」功能表支援存取下列 Hardware Diagnostic Suite 日誌檔：

檢視資訊 - 開啟視窗，顯示 Hardware Diagnostic Suite 的資訊日誌。資訊日誌包括有關各項 Hardware Diagnostic Suite 測試階段作業的資訊型訊息，如開始及停止時間以及通過和失敗等資訊。

檢視錯誤 - 開啟視窗，顯示 Hardware Diagnostic Suite 的錯誤日誌。錯誤日誌是一組標有日期及時間戳記的錯誤訊息，也就是以前的 Hardware Diagnostic Suite 測試階段作業中出現的錯誤。

Sun Management Center 標籤選擇元

您可透過 Sun Management Center 的標籤選擇元，來存取 Sun Management Center 的功能。這些標籤中有三個是與 Hardware Diagnostic Suite 相關：

模組瀏覽器 - 用來存取 Sun Management Center 的檔案掃描模組，以設定 Hardware Diagnostic Suite 的警報情況。請參閱配合使用 Hardware Diagnostic Suite 和 Sun Management Center 警報。

警報 - 用來存取 Sun Management Center 的警報資訊。Hardware Diagnostic Suite 會根據測試結果，設定特定的警報情況。請參閱配合使用 Hardware Diagnostic Suite 和 Sun Management Center 警報。

應用程式 - 用來透過 Sun Management Center 主控台，存取 Hardware Diagnostic Suite 應用程式。

下方控制項

表 B-4 說明 Hardware Diagnostic Suite 主控台下方的兩個按鈕。


名稱	說明
「關閉」按鈕	關閉正在執行 Hardware Diagnostic Suite 的「細節」視窗。
「輔助說明」按鈕	存取線上輔助說明。

排程畫面

透過按一下「排程」按鈕可存取「排程」畫面 (圖 B-6)。在此畫面中，您可以建立、刪除及修改 Hardware Diagnostic Suite 的測試排程。下列各節將說明「排程」畫面的功能，至於如何排程的逐步指示，請參閱排程測試階段作業。

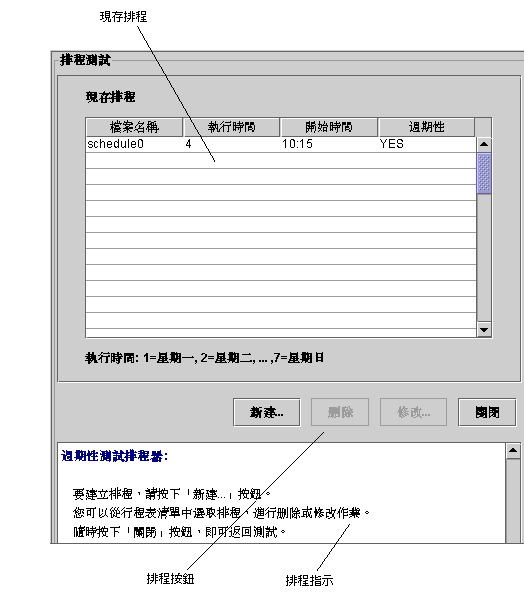

圖 B-6 Hardware Diagnostic Suite 排程畫面

「排程」畫面的螢幕快照。 [ D ]

現存排程清單

「現存排程」清單 (圖 B-6) 會列出此主機上目前的排程清單。如果清單是空白的，表示目前沒有任何 Hardware Diagnostic Suite 排程。

「現存排程」清單對各項排程的說明如下：

檔案名稱 - 排程的名稱。

執行時間 - 表示執行排程之測試階段作業的日期。

開始時間 - 表示測試階段作業預定開始的時間。

週期性 - 表示排程設定為定期執行 (週期性＝是)，還是只執行一次 (週期性＝否)。

排程畫面按鈕


名稱	說明
「新建」按鈕	顯示排程表。
「刪除」按鈕	刪除選取的排程。
「修改」按鈕	顯示排程表以供修改。
「關閉」按鈕	關閉「排程」畫面。

排程表

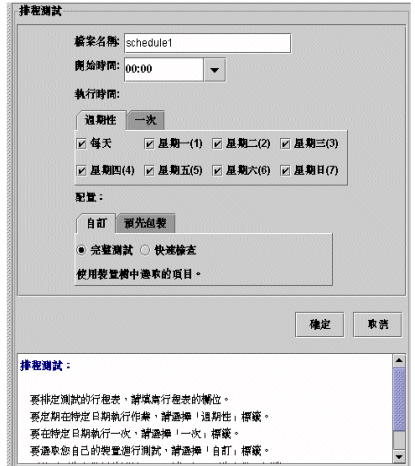

藉由排程表 ( 圖 B-7) 可建立新的 Hardware Diagnostic Suite 測試階段作業排程，亦可修改現存的 Hardware Diagnostic Suite 測試階段作業排程。在「排程」畫面中選取「新建」或「修改」按鈕後，螢幕上就會出現此表。以下說明此表的各欄位。

圖 B-7 排程表

「排程」表的螢幕快照。欄位有「測試名稱」、「啟動時間」、「執行排程」和「配置」等選項。

檔案名稱欄位

「檔案名稱」欄位指定您要建立或修改的排程名稱。每個 Hardware Diagnostic Suite 測試階段作業的排程名稱都必須是唯一的。有效的排程名稱應由 1 到 20 個英數字元組成。下劃線 (_) 為僅有的有效特殊字元。

開始時間

「開始時間」欄位指定測試階段作業應於何時開始執行。

可使用下拉式功能表選取預先定義的開始時間 (這些時間的間隔為
15 分鐘)，亦可在「開始時間」欄位內鍵入指定的時間 (以十二小時的時鐘為基準)。請使用欄位內提供的按鈕，選擇「上午」或「下午」。

執行時間欄位

「執行時間」欄位指定測試階段作業應執行的日期。指定日期的方式有以下兩種：

週期性 - 需要在指定日期定期執行排程的測試階段作業時，請使用此選項。「週期性」排程建立後將持續有效，直到被修改或刪除為止。

一次 - 需要執行一次排程的測試階段作業時，請使用此選項。以 mm / dd / yyyy 格式指定日期。

配置欄位

「配置」欄位指定測試模式及要測試的裝置。有兩種方式可用於指定測試配置資訊：

自訂 - (圖 B-7) 提供選取「完整測試」或「快速檢查」測試模式的按鈕。您必須在「階層結構視圖」中選取要測試的裝置，以便進一步定義排程。

預先包裝 - 提供選取預先包裝的測試階段作業排程的按鈕。這些排程將在表 B-6 中說明。

表 B-6 預先包裝排程配置

名稱

說明

連接檢查

設定排程，以在所有可用裝置上執行「快速檢查」測試。

功能性檢查

設定排程，以在所有可用裝置上執行「完整測試」。

處理器檢查

設定排程，以對系統中所有的處理器進行「處理器」測試 (在「完整測試」模式下)。

硬碟檢查

設定排程，以對系統中的所有磁碟執行「磁碟」測試 (在「完整測試」模式下)。

奇數磁碟測試

設定排程，以從第一個磁碟開始，對系統中的奇數磁碟進行「磁碟」測試 (在「完整測試」模式下)，如「階層結構視圖」所示。當系統中有許多磁碟時，此測試十分有用。

偶數磁碟測試

設定排程，以從第二個磁碟開始，對系統中的偶數磁碟進行「磁碟」測試 (在「完整測試」模式下)，如「階層結構視圖」所示。當系統中有許多磁碟時，此測試十分有用。

排程表按鈕


名稱	說明
「確定」按鈕	套用所有排程資訊，並關閉「排程表」。
「取消」按鈕	取消所有變更的排程資訊，並關閉「排程表」。

圖示	名稱	說明
	「收合視圖」按鈕	將視圖收合，僅顯示主機之下板層級的裝置。此層級之下的裝置會隱藏起來。
	「展開視圖」按鈕	完全展開「階層結構視圖」畫面中的裝置清單。

名稱	說明
連接檢查	設定排程，以在所有可用裝置上執行「快速檢查」測試。
功能性檢查	設定排程，以在所有可用裝置上執行「完整測試」。
處理器檢查	設定排程，以對系統中所有的處理器進行「處理器」測試 (在「完整測試」模式下)。
硬碟檢查	設定排程，以對系統中的所有磁碟執行「磁碟」測試 (在「完整測試」模式下)。
奇數磁碟測試	設定排程，以從第一個磁碟開始，對系統中的奇數磁碟進行「磁碟」測試 (在「完整測試」模式下)，如「階層結構視圖」所示。當系統中有許多磁碟時，此測試十分有用。
偶數磁碟測試	設定排程，以從第二個磁碟開始，對系統中的偶數磁碟進行「磁碟」測試 (在「完整測試」模式下)，如「階層結構視圖」所示。當系統中有許多磁碟時，此測試十分有用。
