第 1 章
Hardware Diagnostic Suite 概觀

本章將討論下列主題：

何為 Hardware Diagnostic Suite？

Hardware Diagnostic Suite 2.0 應用程式是 Sun註冊商標 Management Center 3.5 軟體解決方案，用來測試並驗證企業環境下的 Sun SPARC 硬體。

Hardware Diagnostic Suite 可透過引發與偵測硬體錯誤，在潛在的問題造成系統當機之前即向您發出警告，並藉此提昇系統可用性。

此應用程式支援在 32 位元及 64 位元 Solaris 作業環境下進行裝置測試。

Solaris 2.6、Solaris 7、Solaris 8 以及 Solaris 9 軟體均支援 Hardware Diagnostic Suite 2.0。

同時，Hardware Diagnostic Suite 主控台還可在 Windows NT 或 Windows 98 系統上單獨執行。請參閱 Sun Management Center 文件，以取得有關 Solaris 與 Windows 版本支援的進一步指示。

功能
  • 提供數種測試，用於激發、偵測並報告失效的可現場置換的單元 (FRU)，同時對問題的解決步驟提出建議，來提昇系統的可用性

  • 執行測試，這些測試無損資料，不會佔用大量資源，並且可以與日常執行的應用程式同時執行

  • 支援網路化的系統，讓管理者可在遠端監視並管理 Sun 系統上的多個測試階段作業

  • 提供排程測試階段作業的功能，以便一次性自動執行或定期自動執行日常系統驗證工作。

  • 透過 Sun Management Center 警報管理功能向系統管理員提供重要 Hardware Diagnostic Suite 事件警示的功能

  • 可將所有測試階段作業詳細資訊記錄在易於存取的日誌檔中

  • 可充份利用 Sun Management Center 中針對整個企業的安全性機制，以授與或限制使用者存取權

注意 - Hardware Diagnostic Suite 並不適用於下面幾種情況：佔用大量資源或具有資料損毀性的離線測試、無作業環境執行時的測試或為預測故障而進行的資料分析。

Hardware Diagnostic Suite 架構

Hardware Diagnostic Suite 包含下列三個元件：

  • Hardware Diagnostic Suite (HDS) 代理程式及測試程式

  • Hardware Diagnostic Suite (HDS) 伺服器

  • Hardware Diagnostic Suite (HDS) 主控台

每個 Hardware Diagnostic Suite 元件都是在 Sun Management Center 安裝期間隨同相應的 Sun Management Center (Sun MC) 元件安裝的。

這些元件之間的通訊方式如圖1-1 所示，其說明見以下各節。

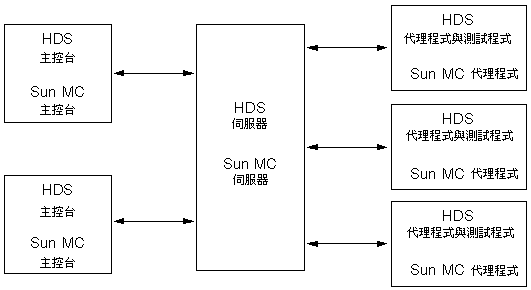

圖1-1 Hardware Diagnostic Suite 元件之間的通訊方式

插圖顯示了 Sun Management Center 與 Hardware Diagnostic Suite 元件間的互動，元件包括伺服器、主控台和代理程式。



Hardware Diagnostic Suite 代理程式及測試程式

代理程式

Hardware Diagnostic Suite 代理程式元件負責管理指定主機上的測試階段作業。代理程式會與 Hardware Diagnostic Suite 伺服器互動，將測試資訊傳送到適當的 Hardware Diagnostic Suite 主控台。代理程式執行的作業如下：

  • 探測主機配置

  • 執行測試階段作業

  • 監視測試階段作業

  • 記錄測試錯誤訊息並傳送通知

Hardware Diagnostic Suite 代理程式安裝在需要執行偵錯測試的主機上，而且該主機必須已安裝 Sun Management Center 代理程式。

測試程式

Hardware Diagnostic Suite 應用程式的測試程式集合包括適用於多種類別之硬體的測試程式：

  • 通訊

  • 記憶體

  • 網路

  • 週邊設備

  • 處理器

  • 儲存附件

這些測試程式支援 32 位元及 64 位元 Solaris 作業環境下的裝置測試。

您可以為指定的測試階段作業選取任意數目的測試。每一項測試的執行都不具侵入性和破壞性，所以在執行其他應用程式的系統上執行 Hardware Diagnostic Suite 每項測試階段作業都很安全。

測試程式安裝在需要執行偵錯測試的主機上，而且該主機必須已安裝 Sun Management Center 代理程式。

Hardware Diagnostic Suite 伺服器

Hardware Diagnostic Suite 伺服器元件負責接收主控台發出的請求，並將這些請求傳送給適當的 Hardware Diagnostic Suite 代理程式，然後再將代理程式的回應傳回給主控台。

多重執行緒伺服器基於 Java註冊商標 技術，可處理來自多個 Hardware Diagnostic Suite 代理程式與使用者的多項資料請求。

Hardware Diagnostic Suite 伺服器隨同 Sun Management Center 伺服器一起安裝。伺服器元件只需安裝在企業網路的單一主機上，即可建立與其他代理程式及主控台之間的通訊，但該主機必須同時安裝 Sun Management Center 伺服器。

Hardware Diagnostic Suite 主控台

Hardware Diagnostic Suite 主控台 (圖1-2 ) 是您與 Hardware Diagnostic Suite 伺服器之間的圖形使用者介面。您可透過它來進行下列工作：

  • 選取要測試的裝置

  • 開始測試

  • 監視測試階段作業

  • 存取日誌資訊

  • 排程測試

Hardware Diagnostic Suite 主控台在 Sun Management Center 主控台的細節視窗中執行。

附錄 B 說明了每個 Hardware Diagnostic Suite 主控台視窗畫面、對話方塊及控制按鈕。

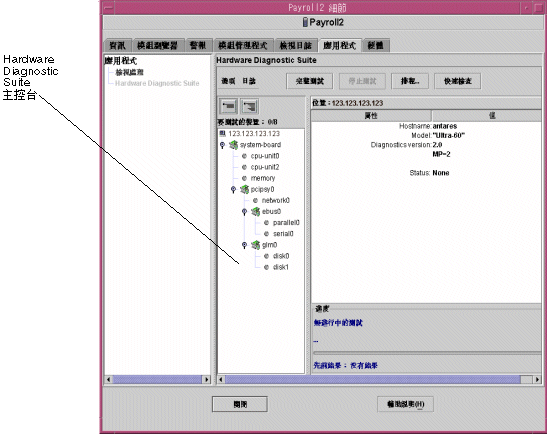

圖1-2 Hardware Diagnostic Suite 主控台

Hardware Diagnostic Suite 主控台顯示在 Sun Management Center「細節」視窗右側的螢幕快照。
