シャーシのスイッチおよびシステムコントローラ (SSC) 接続

以下の図は、単一の SSC の物理接続を示しています。

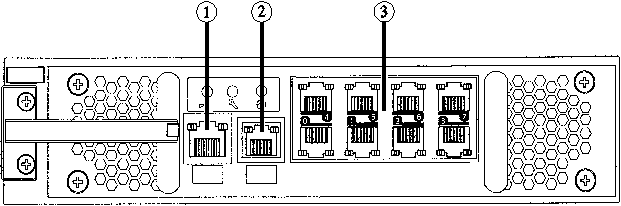

図 3–1 B1600 スイッチおよびシステムコントローラ (SSC) 接続: 物理ビュー

SSC 接続は以下のとおりです。

• 1 – RS232 シリアルコンソールポート

• 2 – 10/100 Base-T ネットワーク管理ポート (NETMGT ポート)

• 3 – 10/100/1000 Base-T データネットワークポート (下段列の左から右に NETP0 から NETP3、および上段列左から右に NETP4 から NETP7）

以下の図は、2 つの SSC を装備するシャーシの典型的な接続を示しています。 この図は、N1 Provisioning Server ソフトウェアによって使用される接続だけを示しています。また、3 つのサポートされる構成に必要な接続を図示するために以降の節でも参照されます。

図 3–2 B1600 スイッチおよびシステムコントローラ (SSC) 接続: 論理ビュー
