Sun Management Center Hardware Diagnostic Suite 2.0 使用者指南

---

選取測試階段作業所需的裝置

當螢幕上顯示主機的 Hardware Diagnostic Suite 視窗時，電腦會偵測系統配置並顯示可測試的裝置。您可在階層結構視圖中選取要測試的裝置。如果裝置清單是收合的，可展開階層結構視圖。

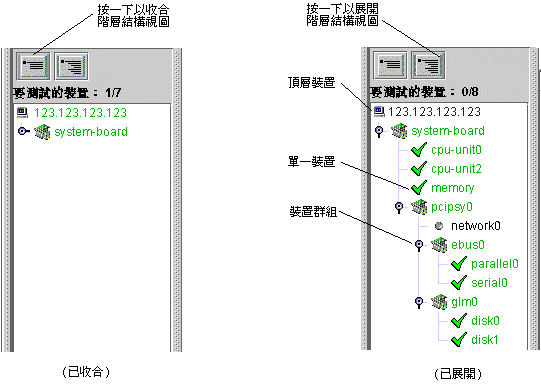

1. 如有必要，按一下階層結構視圖中的任一檢視按鈕來展開階層結構視圖，以顯示主機上的各裝置 (圖4-1 )。

圖4-1 展開階層結構視圖

2. 按一下您要測試的裝置或裝置群組。

您選取的裝置會反白顯示，如圖 4-1 所示。

依預設，如果您選取其他裝置，便會取消選取以前選取的裝置。

只要在適當的層級上按一下，便可選取要測試的個別裝置、整個裝置群組或頂層裝置 (主機)。

只要按一下某個裝置，「裝置顯示」畫面就會顯示有關該裝置的其他資訊。

當第一次啟動應用程式時，「階層結構視圖」畫面內僅顯示 Hardware Diagnostic Suite 代理程式辨識出的裝置。例如，如果在啟動 Hardware Diagnostic Suite 之後新增可熱插入的裝置或執行動態重新配置，可使用「重測」功能來檢查系統並更新可測試裝置清單。

1. 從「階層結構視圖」畫面上方的「選項」下拉式功能表中，選取「裝置重測」。

Hardware Diagnostic Suite 代理程式會重新檢查系統上所有可測試的裝置，並將它們顯示在「階層結構視圖」畫面中。

---

啟動測試階段作業

在您啟動測試階段作業之前，請先做好下列決定：

• 選擇執行「完整測試」階段作業或「快速檢查」，如表 4-1 所述。
• 選擇立即執行測試，或排程階段作業以便日後執行 (排程測試階段作業)。

表 4-1 測試模式

測試模式	說明
完整測試	執行功能性的、無損資料且不會佔用大量資源的測試，這些測試會檢查於「階層結構視圖」畫面中選取的裝置之子系統。
快速檢查	針對選取的所有裝置，執行簡要的測試。「快速檢查」測試嘗試與您所選取的每一個裝置進行通訊，以確認是否已正確連接。「快速檢查」不會進行功能性的裝置測試。

選取要測試的裝置後，按一下「完整測試」按鈕。

測試程式會針對您選取的每一個裝置，依序進行功能性測試，直到所有測試完成為止。

如需有關檢視測試階段作業進度的資訊，請參閱監視測試階段作業。

選取要測試的裝置後，按一下「快速檢查」按鈕。

測試程式將依序對每個選取的裝置進行快速連接測試，直到所有測試完成為止。

如需有關檢視測試階段作業進度的資訊，請參閱監視測試階段作業。

---

監視測試階段作業

Hardware Diagnostic Suite 主控台會在執行測試時，顯示各項裝置與各項測試的相關資訊，並顯示各項測試的結果。

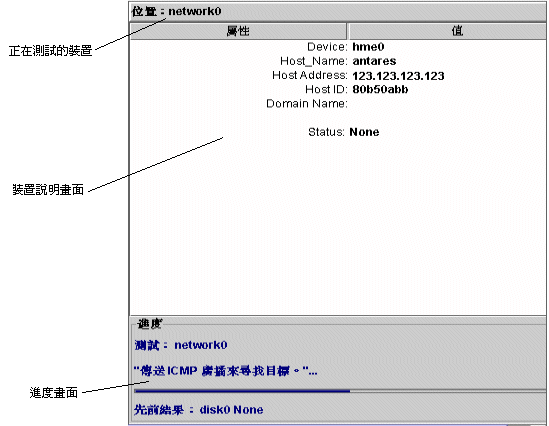

1. 在測試進行時，檢視每一項測試的進度 (圖 4-2)。

在測試每一項裝置時，您可在「裝置說明」畫面中看到裝置的相關資訊，並在「進度」畫面中看到測試的相關資訊。

「進度」畫面 (圖 4-2) 顯示下列資訊：

• 正在測試的裝置、目前正在執行的子測試及測試訊息。
• 表示目前測試進度的長條。
• 前次測試結果的狀況 (通過/失敗)。

2. 在「階層結構視圖」中檢視所有測試的裝置之狀況。

當 Hardware Diagnostic Suite 測試偵測到測試裝置成功或失敗後，會立即將成功或失敗的情況顯示在「階層結構視圖」畫面中 (圖 4-3)。表 4-2 將說明測試指標。

圖4-3 階層結構視圖中的成功及失敗情況



表 4-2 階層結構視圖畫面指標

指標	情況	說明
	不明	裝置的狀態不明，這通常是因為尚未測試該裝置，或測試尚未結束。裝置名稱會以黑色文字顯示。
	成功的測試作業	當測試完成，且未偵測到故障時，在「階層結構視圖」畫面內，該裝置會以一個綠色勾選符號標記。裝置名稱會以綠色文字顯示。
	失敗的測試作業	如果偵測到故障，該裝置會以此指標標記。裝置名稱及該失敗裝置所屬的群組，皆會以紅色文字顯示。測試失敗的裝置所屬的階層會以紅色文字反白顯示。資訊及錯誤日誌檔也會立即更新，加入此錯誤情況資訊。此外，如果您連按兩下該裝置，螢幕上會出現一個即現式視窗，顯示此錯誤訊息。

3. 若要檢視某裝置的其他資訊，可在階層結構視圖中按一下該裝置的名稱。

如果裝置處於不明狀態 (未測試)，或標記有測試成功指標，您可在「裝置說明」畫面中看到該裝置的其他相關資訊。

如果裝置顯示測試失敗指標，您會看到一個即現式視窗，顯示該失敗測試的更多資訊 (圖 4-4)。此失敗測試資訊亦會記錄在錯誤日誌中。請參閱複查測試結果。

  圖4-4 錯誤訊息即現式視窗



---

暫停、回復及停止測試階段作業

您可暫停 Hardware Diagnostic Suite 測試階段作業，然後再回復它，如下列程序所述。

暫停測試階段作業

1. 在執行測試階段作業時，按一下「選項」按鈕，存取「選項」功能表。

2. 選取「暫停」選項。

這時會暫停 Hardware Diagnostic Suite 測試階段作業，直到您回復它為止。此時進度畫面會顯示「測試暫停」。

回復測試階段作業

1. 在暫停測試階段作業時，按一下「選項」按鈕，存取「選項」功能表。

2. 選取「回復」。

先前暫停的 Hardware Diagnostic Suite 測試階段作業將重新開始執行。

停止測試階段作業

在執行測試階段作業時，按一下「停止測試」按鈕。

這時所有的測試都會停止。

---

複查測試結果

測試結果除了會顯示在「階層結構視圖」畫面中外，還會記錄在兩個日誌檔中，這兩個檔案會包含每個 Hardware Diagnostic Suite 測試階段作業的相關資訊：

• 資訊日誌 - 包含資訊型訊息，例如：啟動和停止時間，以及成功和失敗資訊等。這些資訊訊息記錄在
  /var/opt/SUNWhwdiag/logs/hwdiag.info 檔案中。
• 錯誤日誌 - 包含在 Hardware Diagnostic Suite 測試階段作業中出現的所有錯誤訊息。這些錯誤訊息記錄在
  /var/opt/SUNWhwdiag/logs/hwdiag.err 檔案中。

檢視 Hardware Diagnostic Suite 日誌檔

1. 選取「階層結構視圖」畫面上方的「日誌」按鈕，存取「日誌」功能表。

2. 選取您想要檢視的日誌 (「資訊」或「錯誤」)。

螢幕上會出現一個視窗，顯示 Hardware Diagnostic Suite 訊息。

表 4-3 說明錯誤訊息的類型。

表 4-3 錯誤訊息種類

訊息種類	說明
FATAL	嚴重的錯誤，表示在測試裝置時偵測到嚴重的硬體故障。此問題非常嚴重，可能會使測試程式無法以任何方式與裝置進行通訊。Hardware Diagnostic Suite 測試可能偵測到資料比較或硬體錯誤。這些錯誤會記錄在「錯誤」日誌檔中。
ERROR	偵測到硬體錯誤，如缺少媒體、纜線鬆動或連接中斷。此錯誤類型的嚴重性通常低於嚴重錯誤。這些錯誤會記錄在「錯誤」日誌檔中。
WARNING	偵測到某些情況但不是硬體錯誤。這些訊息會記錄在「資訊」日誌檔中。
INFO	非錯誤的資訊型訊息，如開始時間與停止時間。這些訊息會記錄在「資訊」日誌檔中。

---

重設 Hardware Diagnostic Suite 主控台

若要清除 Hardware Diagnostic Suite 主控台內上一次測試的相關資訊，請執行重設，如下所述。

1. 選取「選項」按鈕，存取「選項」功能表。

2. 選取「重設」選項。

先前所有的測試結果即從主控台中清除。

---

排程測試階段作業

Hardware Diagnostic Suite 排程功能在超級使用者的 crontab 檔案中建立項目。當開始日期和時間到了時，測試階段作業會依據排程程式中的配置自動開始執行。您不需啟動 Sun Management Center 軟體來執行已排程的測試階段作業。

若要檢查先前測試階段作業的結果，請檢視 Hardware Diagnostic Suite 日誌檔，如檢視 Hardware Diagnostic Suite 日誌檔所述。

1. 在 Hardware Diagnostic Suite 主控台中，按一下「排程」按鈕。

螢幕上會出現一個含有排程指示的「排程」畫面 (圖4-5)。

圖4-5 排程畫面

---

注意 - Hardware Diagnostic Suite 已在執行測試階段作業時，排程的測試階段作業不會啟動。

---

2. 選取「新建」按鈕。

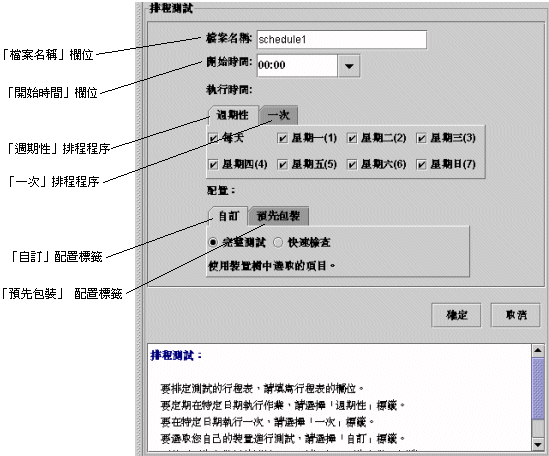

螢幕上會顯示「排程表」 (圖4-6)。

圖4-6 排程表

---

[ D ]

3. 在「名稱」欄位中輸入排程名稱。

您可使用「名稱」欄位中顯示的名稱 (每次建立排程時，Hardware Diagnostic Suite 都會顯示一個唯一的名稱)，也可以指定其他名稱，但您必須遵守下列命名規則：

• 名稱必須具有唯一性。
• 名稱必須由 1 到 20 個英數字元組成。
• 非英數字元中僅可使用下劃線 (_)。

4. 輸入您所排程的測試階段作業的開始時間。

您可以使用下拉式清單中 24 小時製的時鐘設定 (間隔為 15 分鐘)，也可以在「開始時間」欄位中鍵入您自己的開始時間。

5. 在「執行時間」欄位中輸入執行測試階段作業的日期。

• 選擇「週期性」標籤 (圖4-6) 來建立排程，使 Hardware Diagnostic Suite 定期執行測試階段作業。選擇您要在星期幾執行測試。這項排程建立後將持續有效，直到您將其刪除或修改為止。
• 選擇「一次」標籤 (圖4-6) 來建立僅執行一次的排程。以 mm / dd / yyyy 格式指定日期。這項排程只會執行一次，但會保留在排程清單中，您下次要執行同樣的排程時，只要稍加修改即可。如果要將該排程從清單中移除，您必須刪除它。

6. 在「配置」欄位中可配置測試模式及要測試的裝置。

執行此作業有兩種方法：

• 選擇「自訂」標籤 (圖4-6)，建立測試「階層結構視圖」畫面中選取的裝置之排程：

i. 選取「完整測試」或「快速檢查」作為測試模式 (請參閱表 4-1 以取得測試模式說明)。

ii. 在「階層結構視圖」畫面中選取要測試的裝置。

• 選取「預先包裝」標籤 (圖4-6)，建立執行預先定義之 Hardware Diagnostic Suite 測試階段作業的排程，然後選取一種預先定義的測試，如表 4-4 所述。.

表 4-4 預先定義的測試

測試名稱	說明
連接檢查	設定排程，以在所有可用裝置上執行「快速檢查」測試。
功能性檢查	設定排程，針對所有可用的裝置執行「完整測試」。
處理器檢查	設定排程，以對系統中所有的處理器進行「處理器」測試 (在「完整測試」模式下)。
硬碟檢查	設定排程，以對系統中的所有磁碟執行「磁碟」測試 (在「完整測試」模式下)。
奇數磁碟測試	設定排程，以從第一個磁碟開始，對系統中的奇數磁碟進行「磁碟」測試 (在「完整測試」模式下)，如「階層結構視圖」所示。當系統中有許多磁碟時，此測試十分有用。
偶數磁碟測試	設定排程，以從第二個磁碟開始，對系統中的偶數磁碟進行「磁碟」測試 (在「完整測試」模式下)，如「階層結構視圖」所示。當系統中有許多磁碟時，此測試十分有用。

7. 按一下「確定」按鈕，以套用剛才設定的測試階段作業排程資訊。

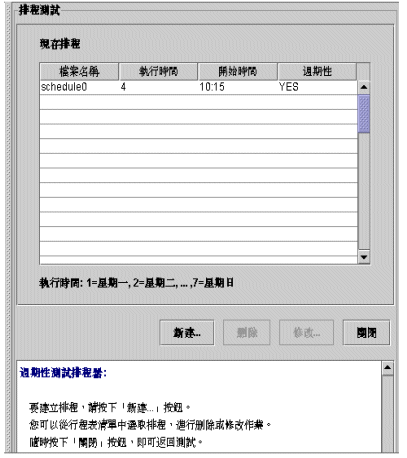

此時系統會套用您的排程資訊，關閉「排程表」，然後顯示「排程」畫面。新的 Hardware Diagnostic Suite 測試階段作業排程將列在「現存排程」清單中 (圖4-7)。

圖4-7 現存排程清單

8. 按一下「關閉」按鈕，結束排程功能。

這時會關閉「排程」畫面。

1. 選取「排程」按鈕。

Hardware Diagnostic Suite 會顯示「排程」畫面，其中包含排程清單。

2.選取您要修改的排程。

該項排程會反白顯示。

3. 選取「修改」按鈕。

螢幕上會顯示「排程表」 (圖4-6)。

4. 依需要變更排程項目。

5. 按一下「確定」以套用您的變更。

6. 按一下「關閉」按鈕以關閉「排程」畫面。

1. 選取「排程」按鈕。

螢幕上將顯示「排程」畫面，其中包含排程清單。

2. 按一下您要刪除的排程。

該項排程會反白顯示。

3. 選取「刪除」按鈕。

您選取的排程即會刪除，並從清單中移除。

4. 選取「關閉」按鈕以關閉「排程」畫面。

---

在 DR 環境中執行 Hardware Diagnostic Suite

當您使用 cfgadm 指令 ( unconfigure 或 configure ) 時，Hardware Diagnostic Suite 代理程式偵測到動態重新配置 (DR) 作業。在 Hardware Diagnostic Suite 執行期間執行 DR 作業時，主控台會轉而顯示指示正在執行 DR 事件的訊息。DR 作業結束後，Hardware Diagnostic Suite 會重測系統以確定並顯示所有可測試的裝置。
