如何使用 ILOM Web 界面进行远程连接

开始之前

JavaRConsole(远程控制台)系统的要求包括:

  1. 通过将 ILOM 服务处理器的 IP 地址键入远程控制台系统上的浏览器中来启动远程控制台应用程序。
    浏览器 URL 地址字段示例

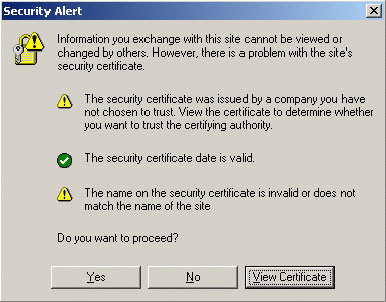

    此时可能会显示 "Security Alert"(安全警报)对话框。


  2. 如果出现 "Security Alert"(安全警报)对话框,请单击 "Yes"(是)。

    屏幕会显示 ILOM 登录页面。

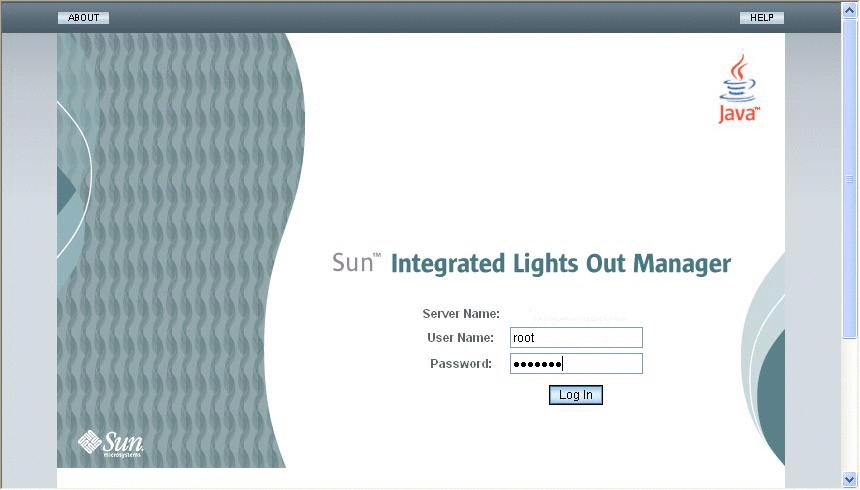

    登录屏幕示例
  3. 输入用户名和密码,然后单击 "Log In"(登录)。

    默认用户名为 root,默认密码为 changeme

    此时出现 ILOM 主屏幕。


    ILOM 主屏幕
  4. 在 ILOM Web 界面中单击 "Remote Control"(远程控制)选项卡。

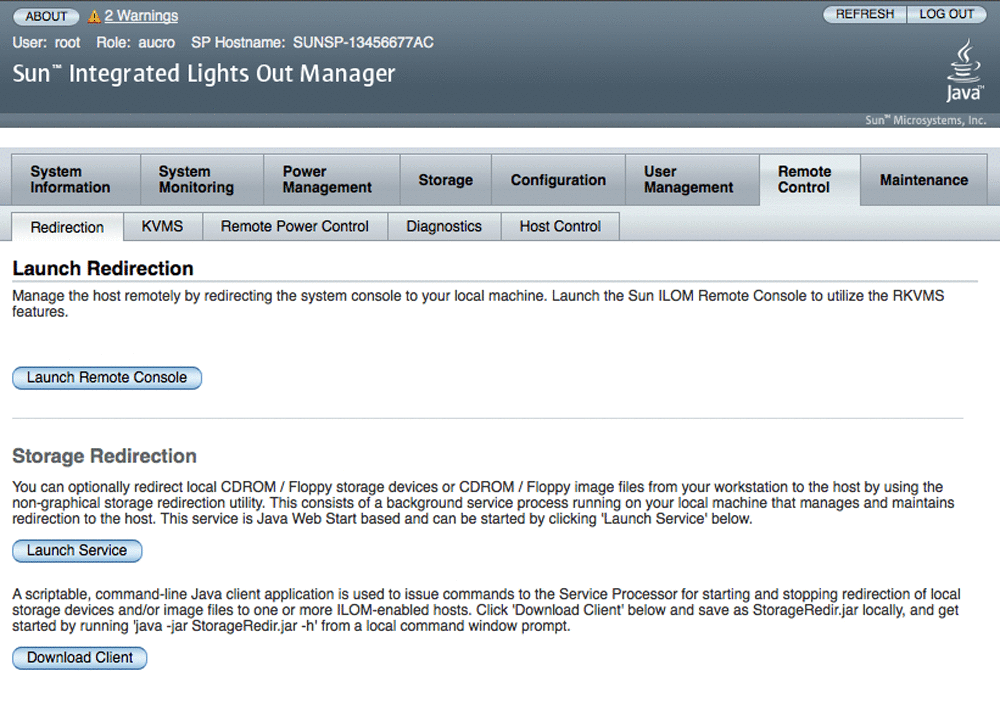

    此时会出现 "Launch Redirection"(启动重定向)屏幕。


    注 - 确保 "Mouse Mode Settings"(鼠标模式设置)选项卡中的鼠标模式设置为 "Absolute"(绝对)模式。



    ILOM GUI 的
  5. 单击 8 位色彩或 16 位色彩,然后单击 "Launch Redirection"(启动重定向)。

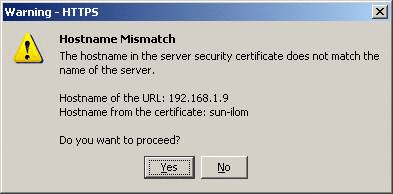

    注 - 当您正在使用 Windows 系统进行远程控制台重定向时,单击 "Launch Redirection"(启动重定向)后可能会出现其他警告。如果显示 "Hostname Mismatch"(主机名不匹配)对话框,单击 "Yes"(是)按钮。



    屏幕上会显示 "Remote Control"(远程控制)对话框。


  6. 在 "Remote Control Login"(远程控制台登录)对话框中输入您的用户名和密码,然后单击 "OK"(确定)。

    注 - 您必须具有管理员权限。


    默认用户名是 root,默认密码是 changeme

    此时会出现 JavaRConsole 屏幕。

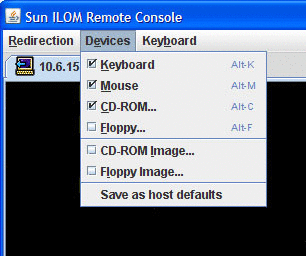

  7. 从 "Devices"(设备)菜单中,根据您所选择的介质提供方法选择相应项。
    • 远程物理软盘-选择 "Floppy"(软盘),将服务器重定向到连接到远程控制台的物理软盘驱动器。

    • 远程软盘映像-选择 "Floppy Image"(软盘映像),将服务器重定向到位于远程控制台上的软盘映像文件。

    • 远程物理 CD/DVD-选择 "CD-ROM",将服务器重定向到连接到远程控制台的 CD/DVD 驱动器中的 CD/DVD。

    • 远程 CD/DVD 映像-选择 "CD-ROM Image"(CD-ROM 映像),将服务器重定向到位于远程控制台的 .iso 映像文件。


      注 - 使用任意一种 CD/DVD 选项将软件安装在服务器上都会显著增加执行安装所必需的时间,因为内容是通过网络进行访问的。安装时间的长短取决于网络连接速度和通信量。
