如何配置 I/O 空间分配

开始之前

确定需要在其上配置选项 ROM 和/或 I/O 空间分配的设备。请参见如何确定是否需要分配选项 ROM 和 I/O 空间

  1. 启动 BIOS。
    1. 打开系统电源。
    2. 要进入 BIOS 设置菜单,请在显示 POST 时按以下键:
      • 如果通过 Java 控制台进行连接,请按 F2 键。

      • 如果通过串行控制台进行连接,请按 Control E。

    此时将显示 BIOS 设置菜单。

    • 使用方向键和 Tab 键浏览 BIOS 设置实用程序。

    • 使用 Enter 键进行选择。

    • 完成后,按 F10 键,或导航至 "Exit"(退出)菜单屏幕退出并保存更改。

  2. 选择 "Chipset"(芯片组)。

    此时将显示 "Advanced Chipset Settings"(高级芯片组设置)屏幕。


  3. 选择 "North Bridge Configuration"(北桥配置)。

    此时将显示 "NorthBridge Chipset Configuration"(北桥芯片组配置)屏幕。


  4. 配置选项 ROM:
    1. 选择 "Option ROM Scan for PCIe Devices"(PCIe 设备的选项 ROM 扫描)。

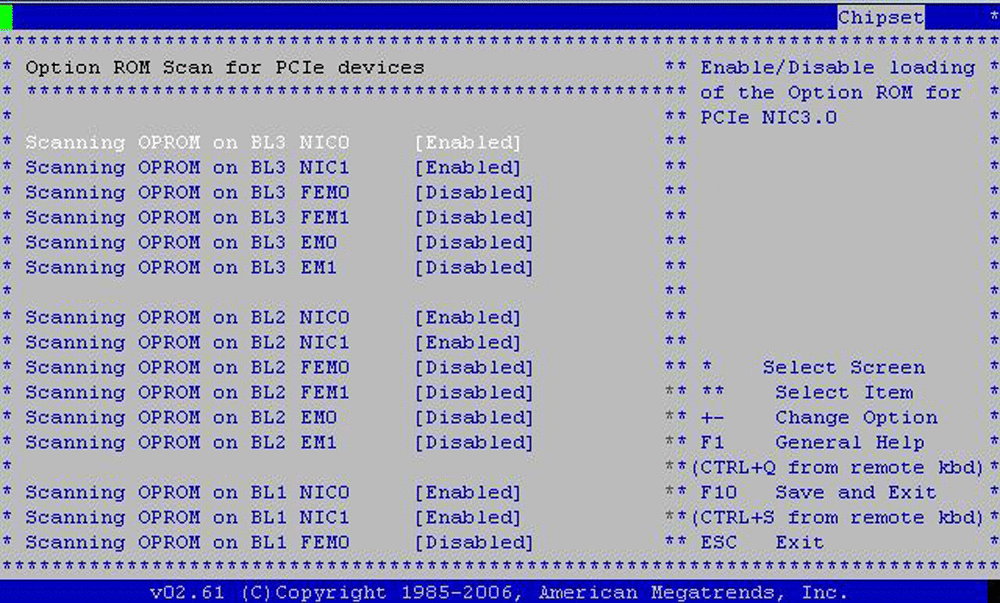

      此时将显示 "Option ROM Scan"(选项 ROM 扫描)。


    2. 使用此显示屏按如下所述配置选项 ROM 分配:
      • 使用方向键在列表中向下滚动。

      • 使用 Enter 键切换选择。

    3. 选择 ESC 返回 "North Bridge"(北桥)屏幕(以配置 I/O 空间分配),或选择 F10 保存更改。
  5. 配置 I/O 空间:
    1. 选择 "I/O Allocation for PCIe Devices"(PCIe 设备的 I/O 分配)。

      BIOS 将显示所有 PCIe 设备的 I/O 分配。

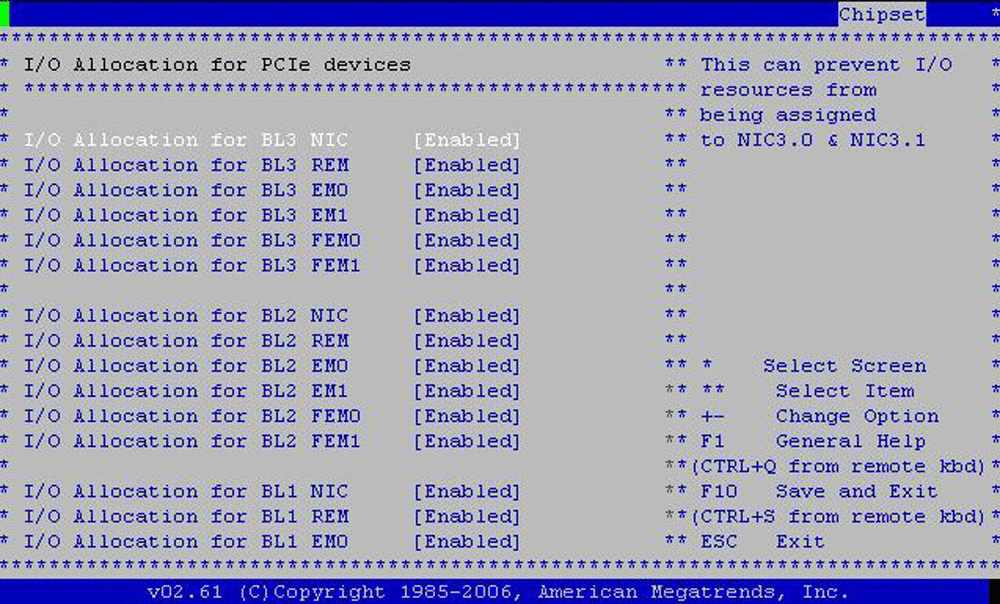

      I/O 分配屏幕的图片
    2. 使用此显示屏根据需要启用或禁用设备。

      启用想要从中进行引导的所有设备,禁用不想从中进行引导的所有设备。

      • 使用方向键在列表中向下滚动。

      • 使用 Enter 键切换选择。


      注 - 此显示屏包括所有可能的设备,其中包括当前不存在的设备。


    3. 选择完毕后,选择 F10 保存更改并退出。

      下次引导服务器时,BIOS 会重新分配 I/O 空间。
