第 2 章クラスタリングのシナリオ

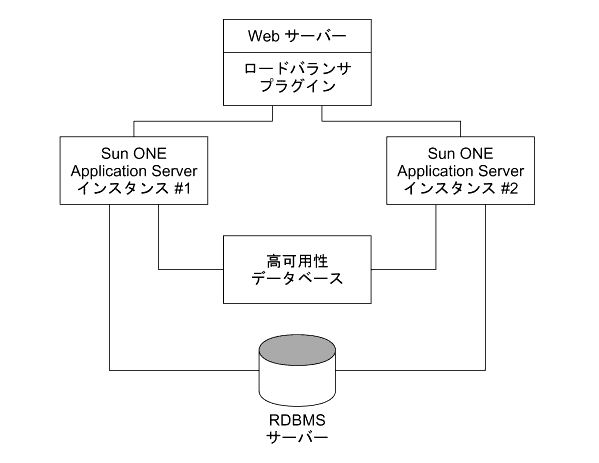

次の図に、単純なクラスタリングのシナリオを示します。この例では、ロードバランサプラグインを持つ Web Server、HADB を使用して HTTP セッションデータを格納するように設定された 2 つの Sun Java System Application Server インスタンス、およびアプリケーションデータを格納するリモートデータベース管理システム (RDBMS) で構成されています。実際の配備とは異なる場合があることに注意してください。たとえば、ロードバランサプラグインの代わりにサードパーティのロードバランサを使用することもできます。

要求を受信したクライアントは、HTTP 要求を Web サーバーが処理する URL に送信します。この Web サーバーは、ロードバランサプラグインが着信 HTTP 要求を処理できるように設定されています。

続いて、ロードバランサプラグインが、クラスタ内のいずれかの Sun Java System Application Server インスタンスに、この要求を転送します。プラグインは、ターゲットインスタンスを特定するためにスティッキーなラウンドロビンのロードバランサを使用します。

ターゲットインスタンスは、ロードバランサプラグインから転送された要求を受信し、HTTP セッションデータを HADB、J2EE アプリケーションデータを RDBMS に格納して、HTTP セッションを開始します。アプリケーションによるクライアントの処理の進捗状況に従って、HTTP セッションデータが更新されて HADB に格納され、RDBMS のアプリケーションデータが更新されます。

インスタンスに、システムクラッシュなどの問題が発生すると、ロードバランサは、インスタンスが要求への応答を中止したことを検出します。それ以降に要求が届くと、ロードバランサは、その要求をクラスタ内の正常なインスタンスに転送します。

新しいターゲットインスタンスは引き継いだ HTTP セッション情報を HADB から受信し、クライアントの要求に対する応答を続けます。このため、クライアントはセッションデータを失うことなく HTTP セッションを完了できます。

Sun Java System Application Server の配備のシナリオの詳細については、『Sun ONE Application Server System Deployment Guide』を参照してください。

RMI/IIOP クラスタリングのシナリオ

Sun Java System Application Server は、RMI/IIOP パス上でロードバランスおよびフェイルオーバーのメカニズムを使用して、可用性の高い J2EE アプリケーションを実現します。

高可用性を設定するには、RMI-IIOP 要求の処理に使用される、IIOP リスナーを組み込んだ IIOP クラスタ内に、Application Server インスタンスを構成する必要があります。IIOP クラスタに組み込まれた IIOP リスナーは、IIOP エンドポイントと呼ばれます。

以降の項では、RMI/IIOP パス上で、J2EE アプリケーションに対してロードバランス (クライアント側の設定) と高可用性 (サーバー側の変更) を有効にするために必要な変更について説明します。

サーバー側の設定

クライアント側の設定

サーバー側の設定

IIOP 要求のフェイルオーバーを有効にするには、Sun Java System Application Server 内に IIOP クラスタを構築するように IIOP エンドポイントを設定する必要があります。IIOP エンドポイントは、管理コンソールかコマンド行インタフェースのいずれかを使用して定義します。

RMI/IIOP 要求のフェイルオーバー先の、クラスタ内の非 SSL エンドポイントをすべて定義します。availability-service 要素の iiop-cluster プロパティで、IIOP エンドポイントを定義します。フェイルオーバーを有効にするため、availability-enabled="true" を必ず設定します。

次の例では、server.xml ファイルの IIOP クラスタ設定プロパティを示しています。

クライアント側の設定

RMI/IIOP 要求のロードバランスを有効にするには、クライアントアプリケーションを設定する必要があります。次の 2 つのタイプの RMI/IIOP クライアントについて、ロードバランスがサポートされています。

スタンドアロンのクライアント

ACC クライアント

スタンドアロンのクライアント

スタンドアロンのクライアントでロードバランス機能を有効にするには、JNDI 環境プロパティまたはシステムプロパティで、次のプロパティを定義する必要があります。

java.naming.factory.initial

com.sun.appserv.iiop.endpoints

com.sun.appserv.iiop.loadbalancingpolicy

エンドポイントが指定されている場合、このプロパティが、ロードバランスポリシーを指定するために使用されます。このプロパティの定義に使用される値は、JNDI 初期コンテキストに基づきます。

RMI/IIOP クライアントが、リモートオブジェクトで、InitialContext 検索を呼び出すと、Application Server インスタンス (IIOP クラスタの一部) がランダムに選ばれて、Bean を作成します。この InitialContext を使用した以降のすべての操作は、同じ Application Server インスタンスに割り当てられるか、スタックされます。

RMI/IIOP クライアントにロードバランス機能を実装するには、次の手順を行います。

次の JVM プロパティを指定して、ORB を設定します。

com.sun.CORBA.connection.ORBSocketFactoryClass=com.sun.enterprise.iiop.EEIIOPSocketFactory
org.omg.PortableInterceptor.ORBInitializerClass.com.sun.enterprise.iiop.EEORBInitializer

appserv-rt.jar と appserv-rt-ee.jar へのクラスパスを設定します。これらの jar ファイルは install_dir/lib ディレクトリにあります。

InitialContext のインスタンス化の前に、S1ASCtxFactory クラスの次のプロパティを使用します。

Properties env = new Properties();

env.put("java.naming.factory.initial", "com.sun.appserv.naming.S1ASCtxFactory");

env.put("com.sun.appserv.iiop.endpoints"."trident:3600, exodus:3700");

env.put("com.sun.iiop.loadbalancingpolicy", "ic-based");

//create an initial naming context
Context initial = new InitialContext(env);

このクライアントコードにより、新しい InitialContext(env) が呼び出され、JNDI 初期コンテキストオブジェクトがインスタンス化されます。ただし、env は、JNDI SPI プロパティのリストです。

ACC クライアント

ACC クライアントでロードバランス機能とフェイルオーバー機能を有効にするには、sun-acc.xml で次のプロパティを定義する必要があります。

com.sun.appserv.iiop.endpoints

com.sun.appserv.iiop.loadbalancingpolicy

sun-acc.xml ファイルで、ロードバランスプロパティを定義して、高可用性 ACC クライアントを有効にします。これらのプロパティは、sun-acc.xml ファイルで、プロパティ要素として定義されます。

<client-container>

<target-server name="qasol-e1" address="qasol-e1" port="3700">

</client-container>
