El módulo de almacenamiento se convierte en inaccesible en el host y el ILOM /CH/BLx/STATE es "Degraded"

El módulo de almacenamiento puede estar en condición degradada si se apaga.

Qué debe buscar:

La siguiente tabla ofrece ejemplos de cómo la interfaz web y la línea de comandos pueden verse cuando el módulo de almacenamiento está en estado degradado.

ILOM de CMM	El módulo de almacenamiento está degradado

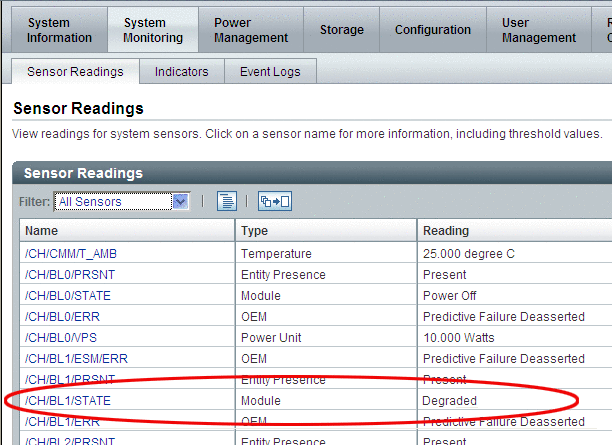

Interfaz web	En CMM->Supervisión del sistema->Lecturas de sensor.
Línea de comandos	-> show /CH/BL2/STATE /CH/BL2/STATE Targets: Properties: type = Module ipmi_name = BL2/STATE class = Discrete Sensor --> value = Degraded alarm_status = cleared Commands: cd show

Elementos que se deben comprobar:

¿El módulo de almacenamiento está apagado? Esto puede confirmarse mirando los LED del panel frontal del módulo de almacenamiento o comprobando si los componentes del módulo de almacenamiento se indican en el ILOM. Por ejemplo, en el ejemplo del ILOM CLI de la tabla anterior, si ve HDDs y FMods indicados, el módulo de almacenamiento tiene potencia.
¿Si el módulo de almacenamiento está encendido, está relacionado el ampliador de estado averiado? Esto puede confirmarse viendo el fallo mismo. En la interfaz de línea de comandos del ILOM del CMM, introduzca los siguientes comandos:
1. Inicie la sesión en CMM con privilegios de administrador.
2. Escriba el comando:

  -> cd /CMM/faultmgmt
3. Localice el dispositivo de destino con fallo introduciendo el comando:

  -> ls

  La salida puede tener este aspecto:
```
 /CMM/faultmgmt
    Targets:
        shell
        0 (/CH/BL2)

    Properties:

    Commands:
        cd
        show
```
4. Vea los fallos de registro introduciendo el comando:

  -> show /CMM/faultmgmt/0/faults

  Dónde 0 es el dispositivo de destino que experimenta el fallo y faults es el directorio que contiene los fallos registrados.

  Busque:
```
 /CMM/faultmgmt/0/faults
    Targets:
        0 (fault.chassis.sas.comm.fail)

    Properties:

    Commands:
        cd
        show
```

Acciones que se deben realizar:

Si el módulo de almacenamiento está apagado, podría haber un fallo de hardware o un evento de sobre-temperatura. Compruebe que el chasis se refrigere correctamente (la climatización por aire funciona y todos los rellenos de la ranura del chasis está en su lugar), después vuelva a introducir el sistema blade después de haber reparado las condiciones de enfriamiento. Si el módulo de almacenamiento no vuelve a encenderse después de la inserción en el chasis, póngase en contacto con Oracle.
Si el módulo aun está encendido, use el ILOM del CMM para realizar un "reset" del módulo de almacenamiento, de la siguiente manera:
1. Inicie la sesión en CMM con privilegios de administrador.
2. Escriba el comando:

  -> cd /CH/BLx

  Dónde x es el número de la ranura de blade para el módulo de almacenamiento.
3. Después, escriba el comando:

  -> reset
4. Espere al menos 2 minutos, después compruebe el estado del módulo de almacenamiento:

  -> show /CH/BLx/STATE

  Dónde la salida puede tener este aspecto:
```
 /CH/BL2/STATE
    Targets:

    Properties:
        type = Module
        ipmi_name = BL2/STATE
        class = Discrete Sensor
--> value = Running
        alarm_status = cleared

    Commands:
        cd
        show
```
5. Si el reset no cambia el sensor de STATE a “Running”, extraiga y vuelva a introducir el módulo de almacenamiento en la misma ranura del chasis. Si esto no cambia el STATE del módulo de almacenamiento a "Running", póngase en contacto con la asistencia de Oracle.
Si el sensor de STATE vuelve a “Running”, pero el módulo de almacenamiento no responde después de un reset, puede existir un problema sobre cómo el CMM interpreta el estado del ampliador SAS del módulo de almacenamiento. Elimine el fallo generando los siguientes comandos de la interfaz de línea de comandos:
1. Inicie la sesión en CMM con privilegios de administrador.
2. Escriba el comando:

  -> cd /CH/BLx

  Dónde x es el número de la ranura de blade para el módulo de almacenamiento.
3. Después, escriba el comando:

  -> set clear_fault_state=true
4. Entonces, realice un reset de CMM.

  -> cd /CMM
5. Escriba el comando:

  -> reset

  Esto debería restaurar el estado.
