NEM STATE (/CH/NEMx/STATE) no es “Running”

En circunstancias normales, el sensor STATE del NEM indicará que el NEM está "Running". Si en NEM está en otro estado, puede ver que una de las rutas SAS a los recursos del módulo de almacenamiento falta (son necesarios dos NEM para una conexión de ruta dual a discos).

Qué debe buscar:

La siguiente tabla ofrece ejemplos de cómo la interfaz web y la línea de comandos pueden verse cuando el NEM está en estado de "Running".

ILOM de CMM	El estado del NEM es en línea

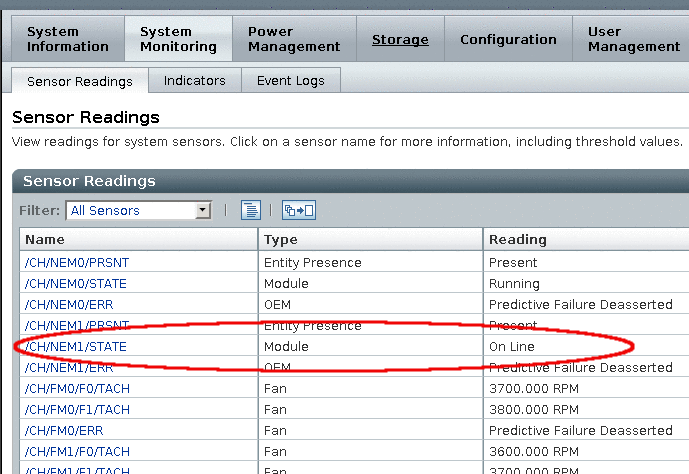

Interfaz web	En CMM—>Supervisión del sistema->Componentes.
Línea de comandos	-> show show /CH/NEM1/STATE /CH/NEM1/STATE Targets: Properties: type = Module ipmi_name = NEM1/STATE class = Discrete Sensor --> value = On Line alarm_status = cleared Commands: cd show

Elementos que se deben comprobar:

Confirme que prepare_to_remove_status es "Not Ready". El NEM solo debe estar preparado para dejar el estado durante una acción de conexión en funcionamiento. Realice los siguientes pasos en la interfaz de líneas de comando de ILOM de CMM:

Inicie la sesión en CMM con privilegios de administrador.
Escriba el comando:

-> cd /CH/NEMx

Dónde x es el número de ranura del NEM.

Compruebe el prepare_to_remove_status introduciendo el comando:

-> ls

La salida puede tener este aspecto:

 /CH/NEM1
    Targets:
        MB
        SAS
        SP
        PRSNT
        STATE
        ERR
        OK
        SERVICE
        OK2RM
        LOCATE

    Properties:
        type = Network Express Module
        ipmi_name = NEM1
        system_identifier = SUNSP00212829EE4A
        fru_name = SUN BLADE 6000 VIRTUALIZED MULTI-FABRIC 10GE NEM M2
        fru_version = FW 3.0.10.16, SAS 5.3.5.0
        fru_part_number = 540-7961-02
        fru_extra_1 = FW 3.0.10.16, SAS 5.3.5.0
        fault_state = OK
        load_uri = (none)
        clear_fault_action = (none)
--> prepare_to_remove_status = NotReady
        prepare_to_remove_action = (none)
        return_to_service_action = (none)

    Commands:
        cd
        load
        reset
        set
        show

Acciones que se deben realizar:

Si el prepare_to_remove_status es "Ready", el NEM está fuera de línea y en un estado para la extracción de conexión en funcionamiento. Lo que haga depende de cómo se ha encontrado en ese estado. Ponga el NEM de nuevo en estado “Running” realizando una de las siguientes acciones:

Si pone el NEM en estado “Ready” ejecutando prepare_to_remove action=true:
1. Quite el NEM del chasis.
2. Espere 10 segundos o más.
3. Vuelva a introducir el NEM en el chasis.
4. Pulse el botón Atención.
Si no:
1. Inicie la sesión en CMM con privilegios de administrador.
2. Escriba el comando:

  -> cd /CH/NEMx

  Dónde x es el número de ranura del NEM.
3. Ponga en NEM en servicio introduciendo el comando:

  -> set return_to_service_action=true
4. Después, compruebe que el estado ha vuelto a “Running” introduciendo el comando:

  -> show /CH/NEMx

  Son necesarios varios minutos para que el estado vuelva a “Running”.

  Dónde x es el número de ranura del NEM. La salida puede tener este aspecto:
```
 /CH/NEM1/STATE
    Targets:

    Properties:
        type = Module
        ipmi_name = NEM1/STATE
        class = Discrete Sensor
--> value = Running
        alarm_status = cleared

    Commands:
        cd
        show
```
Si el prepare_to_remove_status es "NotReady", pero CH/NEMx/STATE es "On Line". En la interfaz de línea de comandos del ILOM del CMM, introduzca los siguientes comandos:
1. Pulse el botón Atención en el NEM y compruebe que el estado vuelve a Running, como se ha descrito anteriormente.

  En cambio, puede introducir el comando:

  -> set return_to_service_action=true
2. Si no cambia el estado de NEM a “Running”, inicie sesión en el CMM con privilegios de administrador.
3. Escriba el comando:

  -> cd /CH/NEMx

  Dónde x es el número de ranura del NEM.
4. Fije el estado de prepare_to_remove state en “true” introduciendo el comando:

  -> set prepare_to_remove_action=true
5. Fije el estado de return_to_service en “true” introduciendo el comando:

  -> set return_to_service_action=true

  Esto apaga y vuelve a encender el NEM y pone el /CH/NEMx/STATE en “Running”.
6. Para comprobar que el estado ha vuelto a “Running”, introduzca el comando:

  -> show /CH/NEM x/STATE

  Dónde x es el número de ranura del NEM.

  Nota - Puede tardar varios minutos en ser efectivo.

  La salida puede tener este aspecto:
```
 /CH/NEM1/STATE
    Targets:

    Properties:
        type = Module
        ipmi_name = NEM1/STATE
        class = Discrete Sensor
--> value = Running
        alarm_status = cleared

    Commands:
        cd
        show
```
Si hay dos NEM, entonces el estado de este NEM puede ser inconsistente con el otro NEM en el sistema. Para que los NEM sean coherentes, consulte La ruta SAS desaparece y ILOM /CH/NEMx/fault_state es "Faulted" (con fallos).
