本章討論下列的程序：
|
備註 - 您不需刻意啟用 Sun Fire 中階系統上的動態重新配置，因為 DR 會依照預設自動啟用。不過，如需在執行 Solaris 8 軟體的系統上使用所有功能，則必須安裝較新版本的核心更新及特定修補程式。如需更多資訊，請至下列的 Sun 網站：
http://www.sun.com/sunsolve
http://www.sun.com/servers/midrange/dr_sunfire
|
cfgadm 指令
cfgadm(1M) 指令提供可動態重新配置的硬體資源之配置管理作業。下表列出 DR 板狀態。
表 2-1 系統控制器 (SC) 的 DR 板狀態
|
板狀態
|
說明
|
|
可用的
|
插槽不指定給任何特定的網域。
|
|
指定的
|
板屬於網域，但硬體尚未配置成可使用該板。板可以由基座連接埠重新指定，也可以由其指定的網域釋放。
|
|
作用中
|
指定給板的網域正在使用板。您無法重新指定作用中的板。
|
顯示基本板狀態
cfgadm 程式顯示板與插槽的相關資訊。請參閱 cfgadm(1) 線上說明手冊，以取得該指令的選項。
許多作業需要您指定系統板名稱。若要取得這些系統名稱，請鍵入 cfgadm（不加選項）。這麼做會顯示所有已知附接點的相關資訊，包括板插槽、SCSI 匯流排及 cPCI 插槽。下列顯示的為典型輸出。
程式碼範例 2-1 基本 cfgadm 指令的輸出
Ap_Id Type Receptacle Occupant Condition
N0.IB6 PCI_I/O_Boa connected configured ok
N0.IB7 PCI_I/O_Boa connected configured ok
N0.IB8 PCI_I/O_Boa connected configured ok
N0.IB9 PCI_I/O_Boa disconnected unconfigured unknown
N0.SB0 CPU_Board connected configured unknown
N0.SB1 CPU_Board disconnected unconfigured failed
N0.SB2 CPU_Board connected configured ok
N0.SB3 unknown empty unconfigured unknown
N0.SB4 unknown empty unconfigured unknown
N0.SB5 unknown empty unconfigured unknown
c0 scsi-bus connected configured unknown
c1 scsi-bus connected unconfigured unknown
c2 scsi-bus connected unconfigured unknown
c3 scsi-bus connected configured unknown
|
顯示詳細板狀態
若要取得詳細的狀態報告，請使用指令 cfgadm -av。-a 選項會列出附接點，而 -v 選項則會開啟擴充式（詳細）說明。
程式碼範例 2-2 為部分的 顯示，由 cfgadm -av 指令產生。輸出呈現複雜狀態，因為輸出行圍繞在該畫面中。（此狀態報告是針對相同的系統範例，並會提供每個顯示項目的細節。）
程式碼範例 2-2 cfgadm -av 指令的輸出
# cfgadm -av
Ap_Id Receptacle Occupant Condition Information
When Type Busy Phys_Id
N0.IB6 connected configured ok powered-on, assigned
Apr 3 18:04 PCI_I/O_Boa n /devices/ssm@0,0:N0.IB6
N0.IB6::pci0 connected configured ok device /ssm@0,0/pci@19,70000
Apr 3 18:04 io n /devices/ssm@0,0:N0.IB6::pci0
N0.IB6::pci1 connected configured ok device /ssm@0,0/pci@19,600000
Apr 3 18:04 io n /devices /ssm@0,0:N0.IB6::pci1
N0.IB6::pci2 connected configured ok device /ssm@0,0/pci@18,700000
Apr 3 18:04 io n /devices/ssm@0,0:N0.IB6::pci2
N0.IB6::pci3 connected configured ok device /ssm@0,0/pci@18,600000
Apr 3 18:04 io n /devices/ssm@0,0:N0.IB6::pci3
N0.IB7 connected configured ok powered-on, assigned
Apr 3 18:04 PCI_I/O_Boa n /devices/ssm@0,0:N0.IB7
N0.IB7::pci0 connected configured ok device /ssm@0,0/pci@1b,700000
Apr 3 18:04 io n /devices/ssm@0,0:N0.IB7::pci0
N0.IB7::pci1 connected configured ok device /ssm@0,0/pci@1b,600000
Apr 3 18:04 io n /devices/ssm@0,0:N0.IB7::pci1
N0.IB7::pci2 connected configured ok device /ssm@0,0/pci@1a,700000
Apr 3 18:04 io n /devices/ssm@0,0:N0.IB7::pci2
N0.IB7::pci3 connected configured ok device /ssm@0,0/pci@1a,600000
Apr 3 18:04 io n /devices/ssm@0,0:N0.IB7::pci3
N0.IB8 connected configured ok powered-on, assigned
Apr 3 18:04 PCI_I/O_Boa n /devices/ssm@0,0:N0.IB8
N0.IB8::pci0 connected configured ok device /ssm@0,0/pci@1d,700000
Apr 3 18:04 io n /devices/ssm@0,0:N0.IB8::pci0
N0.IB8::pci1 connected configured ok device /ssm@0,0/pci@1d,600000
Apr 3 18:04 io n /devices/ssm@0,0:N0.IB8::pci1
N0.IB8::pci2 connected configured ok device /ssm@0,0/pci@1c,700000, referenced
Apr 3 18:04 io n /devices/ssm@0,0:N0.IB8::pci2
N0.IB8::pci3 connected configured ok device /ssm@0,0/pci@1c,600000, referenced
Apr 3 18:04 io n /devices/ssm@0,0:N0.IB8::pci3
N0.IB9 disconnected unconfigured unknown powered-on, assigned
Apr 3 18:04 PCI_I/O_Boa n /devices/ssm@0,0:N0.IB9
N0.SB0 connected configured unknown powered-on, assigned
Apr 3 18:04 CPU_Board n /devices/ssm@0,0:N0.SB0
N0.SB0::cpu0 connected configured ok cpuid 0, speed 750 MHz, ecache 8 MBytes
Apr 3 18:04 cpu n /devices/ssm@0,0:N0.SB0::cpu0
N0.SB0::cpu1 connected configured ok cpuid 1, speed 750 MHz, ecache 8 MBytes
Apr 3 18:04 cpu n /devices/ssm@0,0:N0.SB0::cpu1
N0.SB0::cpu2 connected configured ok cpuid 2, speed 750 MHz, ecache 8 MBytes
Apr 3 18:04 cpu n /devices/ssm@0,0:N0.SB0::cpu2
|
以下提供一些上述畫面的細節：

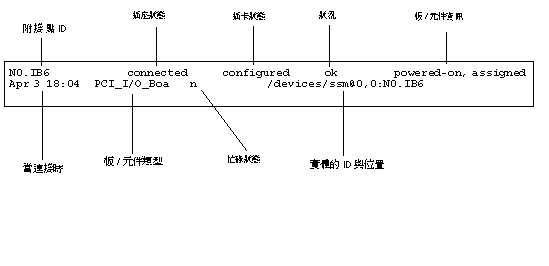

圖 2-1 cfgadm -av 畫面的細節
指令選項
cfgadm (1M) 指令的選項及其 -c 旗標列於下表之中：
表 2-2 cfgadm -c 指令選項
|
cfgadm -c 選項
|
功能
|
|
connect
|
插槽提供電源給板，並開始監視板。若先前未指定插槽，現在就會指定插槽。
|
|
disconnect
|
系統停止監視板，而且插槽的電源關閉。
|
|
configure
|
作業系統指定板的功能角色，並針對板以及附接於板的裝置載入裝置驅動程式。
|
|
unconfigure
|
系統將板以邏輯的方式從作業中的系統分離而出，並使相關的裝置驅動程式離線。環境監視功能會繼續，但系統無法使用板上的裝置。
|
由cfgadm -x指令提供的選項列於下表之中。
表 2-3 cfgadm -x 指令選項
|
cfgadm -x 選項
|
功能
|
|
assign
|
增加（指定）板給網域。
|
|
unassign
|
從網域刪除（取消指定）板。
|
|
poweron
|
開啟系統板的電源。
|
|
poweroff
|
關閉系統板的電源。
|
cfgadm_sbd(1M) 線上說明手冊提供 cfgadm -c 與 cfgadm -x 選項的額外資訊。sbd 程式庫透過 cfgadm 架構，提供 sbd 類別的熱插入系統板功能。
測試板與組件
 測試 CPU/記憶體板
|
在您測試 CPU/記憶體板之前，必須將它指定給電源已開啟且連線已中斷的網域。若不符合這些狀況，則板的測試會失敗。
您可以使用 Solaris cfgadm 指令測試 CPU/記憶體板。請以超級使用者身份鍵入：
若要更改 cfgadm 執行的診斷程式等級，請依下列的方式提供 cfgadm 指令診斷程式等級。
# cfgadm -o platform=diag=<等級> -t 附接點-ID
|
其中等級 是指診斷程式等級，而附接點-ID 是指附接點識別碼。
若您不提供等級，則會由 setupdomain 指令設定預設的診斷程式等級。關於此設定的說明，請參閱「Sun Fire Midrange Systems Platform Administration Manual」及「Sun Fire Midrange System Controller Command Reference Manual」。各個診斷程式等級如下所示：
表 2-4 診斷程式等級
|
診斷程式等級
|
說明
|
|
init
|
僅執行系統板初始化程式碼。不會進行測試。可非常快速的通過 POST。
|
|
quick
|
所有系統板元件皆只會執行少許測試及測試模式。
|
|
default
|
除了記憶體與 Ecache 模組之外，所有系統板元件皆會執行所有測試及測試模式。注意：max 與 default 的定義相同。
|
|
max
|
除了記憶體與 Ecache 模組之外，所有系統板元件皆會執行所有測試及測試模式。注意：max 與 default 的定義相同。
|
|
mem1
|
在預設的等級執行所有的測試，加上更完整的 DRAM 與 SRAM 測試演算法。針對記憶體與 Ecache 模組，皆會以多重測試模式測試所有的位置。此等級不會執行更詳細的、更耗時的演算法。
|
|
mem2
|
與 mem1 相同，加上 DRAM 測試，可更清楚地比較 DRAM 資料的作業。
|
測試 I/O 組件
|
I/O 組件加入網域之前必須先經過測試。測試需要至少具有一個 CPU/記憶體板的備用網域，並且不執行作業系統。
1. 進入備用網域 (A-D) 之網域 shell。
2. 同時按住 CTRL 鍵與 ] 鍵叫出 telnet> 提示符號。接著鍵入 send break 以顯示系統控制器網域 shell。
|
備註 - 在此範例中，網域 A 為目前作用中的網域，而網域 B 為備用的網域。
|
3. 在備用網域 (B) shell 中，使用 addboard 指令將 I/O 組件加入網域中。
其中 x 為 6、7、8 或 9。
4. 請將備用網域中的虛擬主開關設定為開啟。
SC 主機名稱:B> setkeyswitch on
.
.
{x} ok
|
其中 x 代表 CPU。當您將虛擬主開關設定為開啟時，網域上會執行 POST。若您看見ok 提示符號，則代表 I/O 組件運作正常。
5. 鍵入：
SC 主機名稱:B> setkeyswitch standby
|
6. 若要刪除板，請鍵入：
SC 主機名稱:B> deleteboard ibx
|
7. 使用下列指令，在作用中的網域 (A) 新增板：
# cfgadm -c configure N0.IBx
|
安裝或置換板
在網域中安裝新板
|
|
注意 - 關於實際移除及置換板的完整資訊，請參閱「Sun Fire Midrange Systems Service Manual」。沒有遵循指定程序會對系統板和其他元件造成損害。另請參閱「Sun Fire Midrange Systems Platform Administration Manual」，以取得更多移除、置換板與元件的相關軟體程序。
|
|
備註 - 置換板時，您有時需要填充板。完整配置的 Sun Fire 中階系統附有三個不同的填充板：一個系統板填充板、一個 CompactPCI 填充板以及一個 L2 Repeater Board 填充板。
|
若您不清楚將板插入系統的方法，請先參閱「Sun Fire Midrange Systems Service Manual」後再開始本程序。
1. 辨識網域可用的空插槽，請以超級使用者身份鍵入下列內容：
# cfgadm -l -s "select=class(sbd)"
|
2. 務必穿戴腕帶正當接地。
3. 定位空插槽之後，請將系統板填充板從插槽中移除。
4. 請在一分鐘之內將板插入插槽中，以免系統過熱。
請參閱「Sun Fire Midrange Systems Service Manual」以取得系統板插入程序之完整逐一步驟。
5. 使用 cfgadm -c configure 指令，將電源打開、測試並配置板。
# cfgadm -c configure 附接點_ID
|
其中附接點_ID 是以下輸出所傳回的附接點 ID：cfgadm -l -s "select=class(sbd)"。
不關機交換 CPU/記憶體板
|
|
注意 - 關於實際移除及置換板的完整資訊，請參閱「Sun Fire Midrange Systems Service Manual」。沒有遵循指定程序會對系統板和其他元件造成損害。另請參閱CompactPCI 的特定限制。
|
|
備註 - 執行不關機交換作業是指使用者當插入卡時，完全按下卡的退出桿；或是在移除卡前，稍微鬆開退出桿。在進行不關機交換時作業員並不需發出任何指令，而熱插入則是使用 cfgadm 指令完成。
|
1. 若板是用於作業系統，請以超級使用者身份辨識要移除的板。
您必須知道插槽編號（附接點 ID）。
# cfgadm -l -s "select=class(sbd)"
|
2. 務必穿戴腕帶正當接地。
3. 將板從網域中分離，並使用 cfgadm 關閉板電源。
# cfgadm -c disconnect 附接點_ID
|
其中附接點_ID 代表附接點ID。
此指令將資源從作業系統與 OpenBoot PROM 移除、將板從網域中分離並關閉板的電源。
4. 檢驗電源與 Hotplug OK LED 的狀態。
當 CPU/記憶體板正在冷卻時，綠色電源 LED 會快速閃動。為了安全地將板從系統中移除，綠色電源 LED
必須是不亮的，而黃色 Hotplug OK LED
必須是亮著的。
5. 完成硬體移除與板安裝的作業。若要取得更多相關資訊，請參閱「Sun Fire Midrange Systems Service Manual」。
6. 在移除和安裝板之後，請執行 cfgadm 指令將板帶回作業系統中。
# cfgadm -c configure 附接點_ID
|
其中附接點_ID 代表附接點 ID。
此指令會指定板給網域、開啟板的電源、測試板、附接板並將板的所有資源帶回作業系統。
7. 驗證綠色電源 LED
是亮著的。
不關機交換 I/O 組件
|
有兩種 I/O 組件：CompactPCI (cPCI) 與標準的 PCI。下列指示適用於這兩種類型。但是，注意：cPCI 卡可以不關機交換、熱插入以及動態重新配置，PCI 卡與標準的 I/O 組件則無法進行不關機交換、熱插入以及動態重新配置。
執行不關機交換作業是指使用者當插入卡時，完全按下卡的退出桿；或是在移除卡前，稍微鬆開退出桿。在進行不關機交換時作業員並不需發出任何指令，而熱插入則是使用 cfgadm 指令完成。
|
注意 - 關於實際移除及置換板的完整資訊，請參閱「Sun Fire Midrange Systems Service Manual」。沒有遵循指定程序會對系統板和其他元件造成損害。
|
1. 若 I/O 組件是用於作業系統，請在網域中以超級使用者身份辨識要移除的 I/O 組件。
您必須知道插槽編號（附接點 ID）。
# cfgadm -l -s "select=class(sbd)"
|
2. 使用 cfgadm 指令將板從網域中分離並關閉板電源：
# cfgadm -c disconnect 附接點_ID
|
其中附接點_ID 代表附接點 ID。
此指令將資源從作業系統與 OpenBoot PROM 移除、將板與網域分離並關閉 I/O 組件的電源。
3. 使用 cfgadm 指令將板從網域中移除：
# cfgadm -x unassign 附接點_ID
|
4. 檢驗 I/O 組件上的 LED 狀態。
為了安全地將 I/O 組件從系統中移除，在 I/O 組件上的綠色電源 LED
必須處於關閉狀態（不亮），而黃色 Hotplug OK LED
必須是亮著的。
5. 完成硬體移除與 I/O 組件安裝的作業。若要取得更多資訊，請參閱「Sun Fire Midrange Systems Service Manual」。
|
備註 - 請務必正當接地後，再開始硬體移除與 I/O 組件安裝的作業。
|
在您將板帶回作業系統之前，您需要進入備用網域，此備用網域不執行作業系統，而且至少有一個 CPU/記憶體板以便測試 I/O 組件。
進入沒有執行作業系統的備用網域 (A-D) 之網域 shell，而且該網域 shell 至少 有一個 CPU/記憶體板。
6. 同時按住 CTRL 鍵與 ] 鍵叫出 telnet> 提示符號。鍵入 send break 以顯示系統控制器網域 shell。
|
備註 - 在此範例中，網域 A 為目前作用中的網域，網域 B 為備用的網域。
|
7. 在備用網域 shell 中，請使用 addboard 指令將 I/O 組件加入網域中。
其中 x 為 6、7、8 或 9。
8. 請將備用網域中的虛擬主開關設定為開啟。
當您將虛擬主開關設定為開啟時，網域上會執行 POST。
SC 主機名稱:B> setkeyswitch on
.
.
{x} ok
|
其中 x 代表 CPU。若您看見 ok 提示符號，則代表 I/O 組件運作正常。
9. 同時按住 CTRL 鍵與 ] 鍵叫出 telnet> 提示符號。鍵入 send break 以連接系統控制器網域 shell。
依據遠程登入 (Telnet) 連線的類型而定，您可能需要鍵入 send esc，接著鍵入 send break 以連線至系統控制器網域 shell。
10. 鍵入：
11. 若要刪除板，請鍵入：
SC 主機名稱:B> deleteboard ibx
|
12. 在網域 A 中的提示符號下配置 I/O 組件：
# cfgadm -c configure N0.IBx
|
不關機交換 CompactPCI卡
執行不關機交換作業，可當插入卡時，完全按下卡的退出桿；或是在移除卡前，稍微鬆開退出桿。在進行不關機交換時您不需發出任何指令，而熱插入作業則是使用 cfgadm 指令完成。
為了不關機交換 CompactPCI (cPCI)卡，您必須在 cPCI 卡 I/O 組件常駐的網域中啟動作業系統。當作業系統已於網域中啟動，所有的 cPCI 卡皆處於自動配置模式，而且不必使用 cfgadm 指令即可執行所有的配置與取消配置作業。
當您以不關機交換方式插入 cPCI 卡時，該卡的電源會自動開啟並進行配置。當您以不關機交換方式移除 cPCI 卡時，該卡的電源會自動取消配置並關閉電源。
|
注意 - 關於實際移除及置換板的完整資訊，請參閱「Sun Fire Midrange Systems Service Manual」。沒有遵循指定程序會對系統板和其他元件造成損害。
|
插入 CompactPCI 卡
|
1. 以超級使用者身份，辨識將要插入卡的插槽。
2. 將卡插入並將退出桿完全向下推，以便穩固地將卡附接。該卡的電源會自動開啟並進行配置。該卡上的藍色 Hotswap OK LED 應為不亮、I/O 組件上的綠色電源 LED 應該亮著、而黃色 Hotplug OK LED 應為不亮。以不關機交換方式插入即等同於鍵入下列指令：cfgadm -c configure 附接點_ID。
移除 CompactPCI 卡
|
|
備註 - 在您不關機交換 CompactPCI (cPCI) 卡前，請確定卡上沒有作用中的 I/O。
|
1. 輕輕鬆開退出桿以停用該卡。
2. 請確定卡上的藍色 Hotswap OK LED 與 I/O 組件上的黃色 Hotplug OK LED
都是亮著的，並確定組件上的綠色電源 LED 是不亮的。
3. 移除卡。
若網域主控台可用，則會出現訊息確認該卡已被取消配置。
熱插入 CompactPCI 卡
|
您可使用 cfgadm 指令來完成熱插入。而執行不關機交換作業則需在插入卡時，完全按下卡的退出桿；或是在移除卡前，稍微鬆開退出桿。在進行不關機交換時您絕對不需發出任何指令。
1. 以超級使用者身份，辨識要移除的 cPCI 卡。
您必須知道插槽編號（附接點 ID）。
# cfgadm -s "select=class(pci)"
|
2. 分離（取消配置）要移除的 cPCI 卡：
# cfgadm -c unconfigure 附接點_ID
|
其中附接點_ID 代表附接點 ID。卡會自動取消配置並關閉電源。
3. 確認卡已分離。
# cfgadm -s "select=class(pci)" 附接點_ID
|
4. 檢查 I/O 組件上的綠色電源 LED 和黃色 Hotplug OK LED
，以及 cPCI 卡上的藍色 Hotswap OK LED。
當 I/O 組件上的綠色電源 LED 不亮時、I/O 組件上的黃色 Hotplug OK LED
亮著時、以及 cPCI 卡上的藍色 Hotswap OK LED 是亮著時，即表示可以拔除 cPCI 卡。
5. 在穿戴腕帶正當接地後，請移除並置換 cPCI 卡。
|
注意 - 關於實際移除及置換板的完整資訊，請參閱「Sun Fire Midrange Systems Service Manual」。沒有遵循指定程序會對系統板和其他元件造成損害。
|
6. 安裝卡後，附接（配置）該卡：
# cfgadm -c configure 附接點_ID
|
當網域上的作業系統啟動時，根據預設該網域上所有的 cPCI 插槽會進入自動配置模式。在自動配置模式中每個插槽的不關機交換皆已啟動。
|
備註 - 若要停用「自動配置」功能，請使用下列指令：cfgadm -x disable_autoconfig 附接點_ID。若要重新啟動「自動配置」功能，請使用下列指令：cfgadm -x enable_autoconfig 附接點_ID。
|
7. 檢查綠色電源 LED。
I/O 組件上的綠色電源 LED
將會亮起，而 cPCI 卡上的藍色 Hotswap OK LED 應為不亮。
8. 檢驗卡已附接。
# cfgadm -s "select=class(pci)" 附接點_ID
|
將板從系統中移除
|
|
備註 - 在進行此程序之前，請先確定您已準備好系統板填充板，以置放於從系統移除之系統板的位置。系統板填充板為金屬材質的板子，上面有許多插孔讓冷空氣循環以利散熱。
|
1. 辨識要移除的板。
您必須知道插槽編號。
# cfgadm -l -s "select=class(sbd)"
|
2. 使用 cfgadm -c disconnect 指令將板從網域分離並關閉其電源。
# cfgadm -c disconnect 附接點_ID
|
其中附接點_ID 是以下輸出所傳回的附接點 ID：cfgadm -al -s "select=class(sbd)"。
|
注意 - 關於實際移除及置換板的完整資訊，請參閱「Sun Fire Midrange Systems Service Manual」。沒有遵循指定程序會對系統板和其他元件造成損害。
|
3. 將板從系統中移除。
請參閱「Sun Fire Midrange Systems Service Manual」以取得系統板移除程序之完整逐一步驟。
4. 請在移除系統板後一分鐘內儘速將系統板填充板放入插槽中，以免系統過熱。
在網域之間移動板
|
1. 辨識要移除的板的插槽編號。
# cfgadm -l -s "select=class(sbd)"
|
2. 取消配置板但是不要關閉電源以保留測試狀態：
# cfgadm -o unassign,nopoweroff -c disconnect 附接點_ID
|
其中附接點_ID 是以下輸出所傳回的附接點 ID：cfgadm -l -s "select=class(sbd)"。
該點的插槽並未指定給任何網域，而且所有網域都可以看見該插槽。
3. 在您要移動板的網域中，查看所見的該板狀態是否為切斷連線。
# cfgadm -al -s "select=class(sbd)"
|
4. 使用 cfgadm -c configure 指令配置新網域中的板，此即形同指定作業。
# cfgadm -c configure 附接點_ID
|
暫時切斷板的連線
|
您可以使用 DR 關閉板的電源並將其留在原處。例如，當板發生故障而剛好沒有備用的板可替換，或沒有系統板填充板可用時，您可能就需要這麼做。
1. 辨識要移除的板。
您必須知道插槽編號。
# cfgadm -l -s "select=class(sbd)"
|
2. 使用 cfgadm -c disconnect 指令將板從網域分離並關閉其電源。
# cfgadm -c disconnect 附接點_ID
|
其中附接點_ID 是以下輸出所傳回的附接點 ID：cfgadm -l -s "select=class(sbd)"。
