Oracle Tuxedo Mainframe Adapter for OSI TPのインストール後は、ソフトウェアを構成する必要があります。適切なTMA OSI TPの構成により、ゲートウェイ構成が設定されます。
TMA OSI TP製品ソフトウェアをインストールし、テキスト・エディタにアクセス可能にする必要があります。installディレクトリにアクセスし、サンプルDMCONFIGファイルを変更するためのファイル権限が必要です。
また、構成手順を完了するため、次の前提条件を満たしている必要があります。
システム・コマンドを起動するには、複数のシステム環境変数を設定する必要があります。次の表は、設定する必要のある4つの変数を示します。Oracle Tuxedo Mainframe Adapter for OSI TPで必須の環境変数の大部分は、Tuxedoの設定時に設定されます。Tuxedo環境変数の設定の詳細は、ご使用のTuxedoドキュメントを参照してください。
ゲートウェイを起動またはosiadminユーティリティを実行するには、OSIRUNDIRを設定する必要があります。ゲートウェイの起動前にOSIRUNDIR環境変数を設定していない場合、OSIRUNDIRを設定するようメッセージが表示されます。この環境変数により、TMAゲートウェイがランタイム・ファイルに使用するパスが指定されます。OSIRUNDIR環境変数は、スクリプト、コマンド・ライン入力、またはコントロール・ パネルのWindowsシステム・プロパティから設定できます。 変数の値には使用しているオペレーティング・システムに適したパスとディレクトリが含まれます。ディレクトリがない場合は、システムによって作成されます。
サーバーのデフォルトのトランザクション時間は、GW_DFLT_TRANTIMEと呼ばれるオプションの環境変数によって起動時に決定されます。この変数を設定していない場合、デフォルト値は5分(300秒)です。この環境変数は、起動時に別の値に設定できますが、値がLONGの許容最大値を超過すると300にリセットされ、LIBGWO_CAT msg 2204がULOGに送信され、最大値を超えたことが通知されます。
| 注意: | LONGの最大値は2147483647です。 |
新規ゲートウェイ構成の定義、および既存構成の変更のプロセスは類似しています。ゲートウェイ構成の定義では、次のステップを実行する必要があります。
osiadminプロセッサを実行します。詳細は、「OSI TP管理ユーティリティの使用」を参照してください。DMCONFIGファイルを作成するか、新規ゲートウェイ情報で編集します。詳細は、「Native-Aエンコーディングの実装」および「DMCONFIGファイルの理解」を参照してください。dmloadcfユーティリティを実行し、dmconfigファイルのバイナリ・バージョンを生成します。詳細は、「dmloadcfユーティリティによる構成ファイルの処理」を参照してください。 これらのステップの実行を完了すると、Tuxedo tmbootコマンドによってゲートウェイを開始することができます。Tuxedoコマンドの詳細は、Oracle Tuxedoオンライン・ドキュメントを参照してください。
ゲートウェイ構成を設定するには、Oracle Tuxedoシステムでゲートウェイ・サーバー、DMADM、GWADMおよびGWOSITPが認識されている必要があります。UBBCONFIGファイルを編集し、Oracle Tuxedoシステムに対するTMA OSI TP管理サーバーおよびゲートウェイ・サーバーを定義します。
次のステップを実行し、Oracle Tuxedo用のTMA OSI TPサーバーを定義します。
UBBCONFIGファイルのGROUPSセクションで、以下の形式を使用してサーバー・グループを追加します。OSIGRP GRPNO=1 LMID=SITE1
| 注意: | OSIGRPは例として使用されます。グループには任意の名前を付けられます。 |
UBBCONFIGファイルのSERVERSセクションで、DMADM、GWADMおよびGWOSITPの3つのサーバー名を追加します。| 注意: | DMADMおよびGWADMのエントリは、UBBCONFIGファイルでGWOSITPの前にこの順で配置し、管理サーバーがGWOSITPゲートウェイ・サーバーより前にロードされるようにします。 |
| 注意: | 失敗した際にゲートウェイが自動的に再起動するように、SERVERSセクションのRESTARTパラメータをYに設定することをお薦めします。 |
次のファイルは、Oracle Tuxedoシステムへのゲートウェイ・サーバーを定義するサンプルUBBCONFIGを示します。
#-----------------------------------
# TMA OSI TP Test; Client ubbconfig
#-----------------------------------
*RESOURCES
#---------------
# Replace IPCKEY
#---------------
IPCKEY 52029
MASTER SITE1
DOMAINID FRONTEND
PERM 0660
MAXACCESSERS 40
MAXSERVERS 80
MAXSERVICES 80
MAXCONV 120
MODEL SHM
LDBAL Y
MAXGTT 120
MAXBUFTYPE 16
MAXBUFSTYPE 32
SCANUNIT 5
SANITYSCAN 10
DBBLWAIT 5
BBLQUERY 50
BLOCKTIME 15
*MACHINES
#---------------------
# Replace machine name
#---------------------
DALNT45 LMID=SITE1
#------------------------------
# Replace directories as needed
#------------------------------
TUXDIR="c:\tuxedo"
APPDIR="D:\dwh\base\ositp\test\client"
TUXCONFIG="D:\dwh\base\ositp\test\client\tuxconfig"
TLOGDEVICE="D:\dwh\base\ositp\test\client\TLOG"
TLOGNAME="TLOG"
*GROUPS
OSIGRP2 GRPNO=2 LMID=SITE1
OSIGRP3 GRPNO=3 LMID=SITE1 TMSNAME="TMS" TMSCOUNT=2
*SERVERS
DEFAULT: RESTART=Y
DMADM SRVID=101 SRVGRP=OSIGRP2 CLOPT="-A" REPLYQ=N
GWADM SRVID=103 SRVGRP=OSIGRP2 CLOPT="-A"" REPLYQ=N
GWOSITP SRVID=104 SRVGRP=OSIGRP2 CLOPT="-A" GRACE=0" REPLYQ=N
CRPCSERV SRVID=8 SRVGRP=OSIGRP3 CLOPT="-A" RQADDR="rpcq"
CCONVSRV SRVID=9 SRVGRP=OSIGRP3 CLOPT="-A" RQADDR="convq "CONV=Y
MIN=3 MAX=5
*SERVICES
DEFAULT: LOAD=50 AUTOTRAN=N
CTOUPPER PRIO=50
CCONVRTN PRIO=50
CCONVRTN2 PRIO=50
CCONVRTN3 PRIO=50
CTOUPPER2 PRIO=50
UBBCONFIGファイルの詳細は、Oracle Tuxedoリファレンス・マニュアルを参照してください。
以下は、同一物理システム上にある複数ゲートウェイ・システムのサンプルUBBCONFIGファイルおよび対応するDMCONFIGファイルです。複数ゲートウェイでは、UBBCONFIGファイルでのLDBAL=Yの使用は必須ではありません。複数ゲートウェイについては、自動的にロード・バランシングされます。
*RESOURCES
IPCKEY 65952
MASTER “SITE1”
MODEL SHM
PERM 0660
LDBAL N # not needed for gateway load balancing
MAXACCESSERS 40
MAXSERVERS 80
MAXSERVICES 80
MAXGTT 120
SCANUNIT 5
SANITYSCAN 10
BLOCKTIME 15
MAXCONV 120
*MACHINES
“SITE1” LMID=”SITE1”
TUXCONFIG=”D:\tuxedo\configs\TUXCONFIG”
TUXDIR=”D:\tuxedo”
APPDIR=”D:\tuxedo\apps”
TLOGDEVICE="D:\tuxedo\log\TLOG"
ULOGPFX="D:\tuxedo\log\ULOG"
TLOGNAME=TLOG
TLOGSIZE=20
TYPE="SITE1"
*GROUPS
GROUP1 LMID="SITE1"
GRPNO=1
GROUP2 LMID="SITE1"
GRPNO=2
DMGRP LMID="SITE1"
GRPNO=3
*SERVERS
DEFAULT: RQPERM=0666
RPPERM=0666
MIN=1
MAX=1
CONV=N
MAXGEN=1
GRACE=86400
RESTART=Y
SYSTEM_ACCESS=FASTPATH
DMADM SRVGRP=DMGRP
SRVID=20
CLOPT="-A"
RESTART=Y
MAXGEN=2
REPLYQ=N
GWADM SRVGRP=GROUP1
SRVID=21
CLOPT="-A"
RESTART=Y
MAXGEN=2
REPLYQ=N
GWOSITP SRVGRP=GROUP1
SRVID=22
CLOPT="-A"
RESTART=Y
MAXGEN=2
REPLYQ=N
GWADM SRVGRP=GROUP2
SRVID=23
CLOPT="-A"
RESTART=Y
MAXGEN=2
REPLYQ=N
GWOSITP SRVGRP=GROUP2
SRVID=24
CLOPT="-A"
RESTART=Y
MAXGEN=2
REPLYQ=N
*SERVICES
DEFAULT: LOAD=50 AUTOTRAN=N
*DM_RESOURCES
VERSION="SITE1"
#
*DM_LOCAL_DOMAINS
"GW-1"
GWGRP = GROUP1
TYPE = OSITPX
DOMAINID = "GW-1"
BLOCKTIME = 30
DMTLOGDEV = "D:\tuxedo\log\DMLOG"
"GW-2"
GWGRP = GROUP2
TYPE = OSITPX
DOMAINID = "GW-2"
BLOCKTIME = 30
DMTLOGDEV = "D:\tuxedo\log\DMLOG2"
###############################################################
*DM_REMOTE_DOMAINS
DEFAULT:
"OPENTI" TYPE="OSITPX" DOMAINID="OPENTI"
###############################################################
*DM_OSITPX
"GW-1"
AET="{1.3.145.62.103},{2}"
TAILOR_PATH="d:\tuxedo\configs\tailor.txt"
# Inserted from OSITP's config file:
NWADDR="//SITE1:102"
"GW-2"
AET="{1.3.145.62.103},{3}"
TAILOR_PATH="d:\tuxedo\configs\tailor2.txt"
# Inserted from OSITP's config file:
NWADDR="//SITE1:2000" #second gateway must use another
#IP or different port number
"OPENTI"
AET="{1.3.122.61.203},{20}"
NWADDR="122.61.203.20"
*DM_LOCAL_SERVICES
*DM_REMOTE_SERVICES
DEFAULT: TRANTIME=300
# Tuxedo will alternate outgoing calls between the two LDOMs.
callSvc2 RDOM="OPENTI" LDOM="GW-1" PRIO=66
callSvc2 RDOM="OPENTI" LDOM="GW-2" PRIO=66
次の例では、リスト4-2と同一のUBBCONFIGファイルを使用し、多重化されていないパスをサポートするLDOM、および多重化パスをサポートするLDOMを構成する方法を示しています。
*DM_RESOURCES
VERSION="SITE1"
#
*DM_LOCAL_DOMAINS
"GW-1"
GWGRP = GROUP1
TYPE = OSITPX
DOMAINID = "GW-1"
BLOCKTIME = 30
DMTLOGDEV = "D:\tuxedo\log\DMLOG"
"GW-2"
GWGRP = GROUP2
TYPE = OSITPX
DOMAINID = "GW-2"
BLOCKTIME = 30
DMTLOGDEV = "D:\tuxedo\log\DMLOG2"
###############################################################
*DM_REMOTE_DOMAINS
DEFAULT:
"OPENTI" TYPE="OSITPX" DOMAINID="OPENTI"
"dal2200" TYPE="OSITPX" DOMAINID="dal2200"
###############################################################
*DM_OSITPX
"GW-1"
AET="{1.3.145.62.103},{2}"
TAILOR_PATH="d:\tuxedo\configs\tailor.txt"
# Inserted from OSITP's config file:
NWADDR="//SITE1:102"
"GW-2"
AET="{1.3.145.62.103},{3}"
TAILOR_PATH="d:\tuxedo\configs\tailor2.txt"
# Inserted from OSITP's config file:
NWADDR="//SITE1:2000" #second gateway must use another
#IP or different port number
EXTENSIONS="MULTIPLEX_POLICY=DEMAND"
"OPENTI"
AET="{1.3.122.61.203},{20}"
NWADDR="122.61.203.20:2003"
EXTENSIONS="MULTIPLEX=Y"
"dal2200"
AET="{1.3.132.61.46},{3}"
XATMI_ENCODING="OLTP_TM2200"
NWADDR="132.61.46.3;132.61.147.1" #redundant IP addresses
T_SEL="OSITP"
*DM_LOCAL_SERVICES
*DM_REMOTE_SERVICES
DEFAULT: TRANTIME=300
# Tuxedo will alternate outgoing calls between the two LDOMs.
CallSvc1 RDOM="dal2200" LDOM="GW-1" PRIO=66
callSvc2 RDOM="OPENTI" LDOM="GW-2" PRIO=66
Tuxedo MPモデルは、2つのTMA OSI TPシステムを同一ドメインに配置する必要がある場合に、グローバル・メモリーのないマルチプロセッサ、またはネットワーク・アプリケーション用に使用すると便利です。(MODELパラメータの詳細は、Oracle Tuxedoドキュメントを参照してください。)この設定の実際の例としては、Windows NTクラスタの設定があります。TMA OSI TPゲートウェイでは、NTクラスタ上のactive-activeフェイルオーバーをサポートします。MPモデルのケースでは、クラスタリングの場合に2つの一意のノードがあり、1つはマスターとして、もう1つはスレーブ、またはバックアップ・システムとして定義されます。マスター・ノードには、1つのUBBCONFIGおよび1つのDMCONFIGが物理的に存在します。TMBOOTの際には、TUXCONFIGのコピーがスレーブまたはバックアップ・システムに伝播されます。
UBBCONFIG
*RESOURCES
IPCKEY 65952
MASTER SITE1,SITE2
MODEL MP
OPTIONS LAN
PERM 0660
LDBAL N # not needed for gateway load balancing
MAXACCESSERS 40
MAXSERVERS 80
MAXSERVICES 80
MAXGTT 120
SCANUNIT 5
SANITYSCAN 10
BLOCKTIME 15
MAXCONV 120
*MACHINES
"SITE1" LMID="SITE1"
TUXCONFIG="D:\tuxedo\configs\TUXCONFIG"
TUXDIR="D:\tuxedo"
APPDIR="D:\tuxedo\apps"
TLOGDEVICE="D:\tuxedo\log\TLOG"
ULOGPFX="D:\tuxedo\log\ULOG"
TLOGNAME=TLOG
TLOGSIZE=20
TYPE="INTEL"
"SITE2" LMID="SITE2"
TUXCONFIG="D:\tuxedo\configs\TUXCONFIG"
TUXDIR="D:\tuxedo"
APPDIR="D:\tuxedo\apps"
TLOGDEVICE="D:\tuxedo\log\TLOG"
ULOGPFX="D:\tuxedo\log\ULOG"
TLOGNAME=TLOG
TLOGSIZE=20
TYPE="INTEL"
*GROUPS
GROUP1 LMID="SITE1"
GRPNO=1
GROUP2 LMID="SITE2"
GRPNO=2
DMGRP LMID="SITE1"
GRPNO=3
*NETWORK
SITE1 NADDR="/SITE1:5020"
NLSADDR="//SITE1:5021"
SITE2 NADDR="//SITE2:5020"
NLSADDR="//SITE2:5021"
*SERVERS
DEFAULT: RQPERM=0666
REPLYQ=Y
RPPERM=0666
MIN=1
MAX=1
CONV=N
MAXGEN=1
GRACE=86400
RESTART=N
SYSTEM_ACCESS=FASTPATH
DMADM SRVGRP=DMGRP
SRVID=20
CLOPT="-A"
RESTART=Y
MAXGEN=2
REPLYQ=N
GWADM SRVGRP=GROUP1
SRVID=22
CLOPT="-A"
RESTART=Y
MAXGEN=2
REPLYQ=N
GWOSITP SRVGRP=GROUP1
SRVID=23
CLOPT="-A"
RESTART=Y
MAXGEN=2
REPLYQ=N
GWADM SRVGRP=GROUP2
SRVID=24
CLOPT="-A"
RESTART=Y
MAXGEN=2
REPLYQ=N
GWOSITP SRVGRP=GROUP2
SRVID=25
CLOPT="-A"
RESTART=Y
MAXGEN=2
REPLYQ=N
*SERVICES
DEFAULT: LOAD=50 AUTOTRAN=N
DMCONFIG
*DM_RESOURCES
VERSION="SITE1"
#
*DM_LOCAL_DOMAINS
"GW-1"
GWGRP = GROUP1
TYPE = OSITPX
DOMAINID = "GW-1"
BLOCKTIME = 30
DMTLOGDEV = "D:\tuxedo\log\DMLOG1"
DMTLOGNAME = "DMLOG"
"GW-2"
GWGRP = GROUP2
TYPE = OSITPX
DOMAINID = "GW-2"
BLOCKTIME = 30
DMTLOGDEV = "D:\tuxedo\log\DMLOG2"
DMTLOGNAME = "DMLOG"
###############################################################
*DM_REMOTE_DOMAINS
DEFAULT:
"OPENTI" TYPE="OSITPX" DOMAINID="OPENTI"
###############################################################
*DM_OSITPX
"GW-1"
AET="{1.3.145.62.103},{2}"
TAILOR_PATH="d:\tuxedo\configs\tailor1.txt"
# Inserted from OSITPX's config file:
NWADDR="//SITE1:102"
"GW-2"
AET="{1.3.145.62.103},{3}"
TAILOR_PATH="d:\tuxedo\configs\tailor2.txt"
# Inserted from OSITPX's config file:
NWADDR="//SITE2:102" # second gateway must use
# another IP or different
# port number
"OPENTI"
AET="{1.3.122.61.203},{20}"
NWADDR="122.61.203.20"
########################################################################*DM_LOCAL_SERVICES
###############################################################
*DM_REMOTE_SERVICES
DEFAULT: TRANTIME=300
# Each system will service different applications.
callSvc2 RDOM="OPENTI" LDOM="GW-1" PRIO=66
callSvc3 RDOM="OPENTI" LDOM="GW-2" PRIO=66

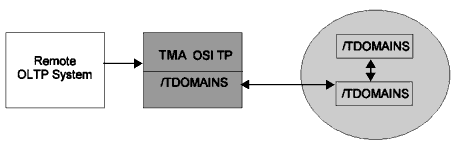

この例では、TMA OSI TPゲートウェイはパススルーとして動作し、別のTuxedoシステム上のサービスへのアクセスを可能にします。TMA OSI TPゲートウェイはリモートOLTPシステムからのサービス・リクエストを受け取り、/TDOMAINSゲートウェイを介してリモートTuxedoシステムへ転送します。システムは次のとおりです。
リスト4-7はパススルー構成のサンプルのUBBCONFIGファイルを示し、リスト4-8は対応するDMCONFIGファイルを示します。
*RESOURCES
IPCKEY 65952
MASTER "SITE1"
MODEL SHM
PERM 0777
*MACHINES
"SITE1" LMID="SITE1"
TUXCONFIG="D:\tuxedo\appdir\TUXCONFIG"
TUXDIR="D:\tuxedo"
APPDIR="D:\tuxedo\appdir"
TLOGDEVICE="D:\tuxedo\log\TLOG"
ULOGPFX="D:\tuxedo\log\ULOG"
TLOGNAME=TLOG
TLOGSIZE=20
TYPE="SITE1"
*GROUPS
ADMGRP LMID="SITE1"
GRPNO=1
OSIGRP LMID="SITE1"
GRPNO=2
TDOMGRP LMID="SITE1"
GRPNO=3
OPENINFO=NONE
*SERVERS
DEFAULT: RQPERM=0666
RPPERM=0666
MIN=1
MAX=1
CONV=N
MAXGEN=1
GRACE=86400
RESTART=N
SYSTEM_ACCESS=FASTPATH
DMADM SRVGRP=ADMGRP
SRVID=20
CLOPT="-A"
RESTART=N
REPLYQ=N
GWADM SRVGRP=OSIGRP
SRVID=21
CLOPT="-A"
RESTART=N
REPLYQ=N
GWOSITP SRVGRP=OSIGRP
SRVID=22
CLOPT="-A"
RESTART=Y
REPLYQ=N
GWADM SRVGRP=TDOMGRP
SRVID=51
CONV=N
CLOPT="-A"
REPLYQ=N
RESTART=N
GWTDOMAIN SRVGRP=TDOMGRP
SRVID=52
CLOPT="-A"
REPLYQ=N
RESTART=Y
*SERVICES
DEFAULT: LOAD=50 AUTOTRAN=N
*DM_RESOURCES
VERSION="SITE1"
#
*DM_LOCAL_DOMAINS
# SECURITY=NONE
"osi-local"
GWGRP = OSIGRP
TYPE = OSITPX
DOMAINID = "local"
BLOCKTIME = 2000
AUDITLOG = "D:\tuxedo\log\AUDIT"
DMTLOGDEV = "D:\tuxedo\log\DMLOG"
DMTLOGSIZE = 2048
DMTLOGNAME = "DMLOG"
"td-local" GWGRP=TDOMGRP
TYPE=TDOMAIN
DOMAINID="td-local"
DMTLOGDEV="D:\tuxedo\log\TDMLOG"
###############################################################
*DM_REMOTE_DOMAINS
DEFAULT:
"osi-client" TYPE=OSITPX DOMAINID="osi-client"
"td-backend" TYPE=TDOMAIN DOMAINID="td-tpaix1"
###############################################################
*DM_TDOMAIN
"td-local" NWADDR="192.63.22.2:5000"
"td-backend" NWADDR="192.63.24.74:5000"
###############################################################
*DM_OSITPX
"osi-local"
AET="{1.3.192.63.22},{2}"
TAILOR_PATH="d:\tuxedo\configs\tailor.txt"
# the NWADDR for OSI TP may have the same IP as /TDOMAINS, but
# requires a different port number
NWADDR="192.63.22.2:102"
"osi-client"
AET="{1.3.192.23.2},{3}"
NWADDR="192.23.2.3"
T_SEL="OSITP"
###############################################################
*DM_LOCAL_SERVICES
# define the incoming services here, even though they reside on
# some remote /TDOMAIN machine. Include views also on this machine
# for TMA OSI TP to process incoming messages
callSvc1
###############################################################
*DM_REMOTE_SERVICES
DEFAULT:
# define the actual remote service request here. It will be
# routed by /TDOMAINS
callSvc1 RDOM="td-backend" LDOM="td-local" RNAME="callSvc1"
バックエンド/TDOMAINシステム上のサービスは、TMA OSI TPシステム上のローカル・サービスとして定義し、TMA OSI TPで着信リクエストを処理できるようにする必要があります。また、リモート・サービスとして定義し、/TDOMAIN ゲートウェイでそのサービス・リクエストがバックエンド/TDOMAINシステムに渡されるようにする必要があります。ゲートウェイ・システムには、サービスがバックエンド・システムにある場合でも、そのサービスで必要なVIEWファイル、および対応する環境変数が使用可能である必要があります。
Oracle TMA OSI TPでは、次のタイプのセキュリティをサポートしています。

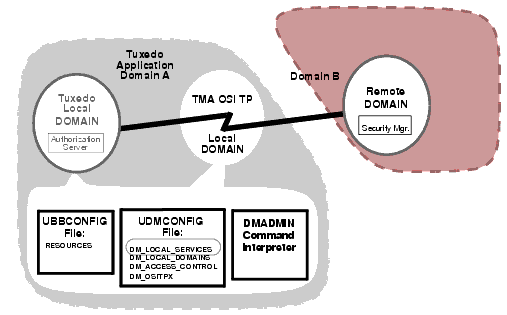

Oracle Tuxedo UBBCONFIGおよびTMA OSI TP DMCONFIGファイルには、実装するセキュリティ・タイプに対してセキュリティ・パラメータを指定するための5つのセクションがあります。
次の図に、TMA OSI TPのセキュリティ要素間の関係を示します。
セキュリティを有効にするには、ローカルおよびリモート・ドメインでセキュリティをサポートする必要があります。リンク・レイヤー・セキュリティ(LLS)については、管理者は*LOCAL_DOMAINSセクションのSECURITYをDM_PWとして定義し、DM_OSITPXセクションのOPTIONSパラメータをSECURITY_SUPPORTEDに設定する必要があります。ローカルおよびリモートのドメイン・パスワードは、管理者がdmadminコマンドpasswdを使用して設定します。
リンク・レイヤー・セキュリティをローカル・ドメインおよびリモート・ドメインに定義する場合は、常にdmadminで入力したpasswdが秘密鍵でハッシュされます。ハッシュ値および秘密鍵はリモート・ドメインに送信され、リモート・システムのハッシュpasswdと比較されます。これはリモート・ドメインとの接続を保護するためのチャレンジ・レスポンスのメカニズムです。
DMCONFIGファイルの3つのセクションには、TMA OSI TPによるローカルTuxedoドメインへのアクセス制御に影響するパラメータが含まれます。
DM_LOCAL_DOMAINSセクションには、Tuxedoローカル・ドメインに対して強化されるセキュリティのタイプを指定するSECURITYパラメータがあります。 このセクションのSECURITYパラメータの設定は、TuxedoドメインのUBBCONFIGファイルにあるRESOURCESセクションのSECURITYとともに機能し、TMA OSI TPによるTuxedoローカル・ドメインへのアクセスの制御方法を確立します。このパラメータがNONEまたはAPP_PWに設定されている場合、TMA OSI TPドメインではセキュリティに関して何も実行されません。このパラメータがDM_PWに設定されている場合、TMA OSI TPドメインでは、BDMCONFIGファイルのDM_PASSWORDSセクションのセキュリティ設定に従ってセキュリティを強化します。
| 警告: | Tuxedo BDMCONFIGファイルは削除しないでください。ファイルを削除するとDM_PW情報が失われます。新規パスワードを入力する場合、パスワードを有効にするにはGWOSITPサービスを停止し、再起動する必要があります。 |
DM_REMOTE_DOMAINSセクションには、Tuxedoリモート・ドメインに対して強化されるセキュリティのタイプを指定するOPTIONS=SECURITY_SUPPORTEDパラメータがあります。DM_OSITPXセクションには、SECURITY_SUPPORTEDのOPTIONがあり、リモート・ドメインでOSI TPセキュリティ拡張機能がサポートされていることを示します。OSI TPセキュリティ拡張機能では、OSI TPシステムによってリンク・レイヤー・セキュリティが実行されます。リンク・レイヤー・セキュリティ機能はDM_LOCAL_DOMAINSセクションにSECURITY=DM_PWが設定されており、リモート・ドメイン用にOPTIONS=SECURITY_SUPPORTEDが設定されていると有効化されます。Tuxedoセキュリティの詳細は、「Tuxedo認証の有効化」を参照してください。
次のサンプルでは、リンク・レイヤー・セキュリティを確立するための必須パラメータを定義するDMCONFIGファイルを示します。
#------------------------------------
# TMA OSI TP test; Client dmconfig
#-------------------------------------
#
*DM_LOCAL_DOMAINS
dalnt8
GWGRP=G3
TYPE=OSITPX
DOMAINID="dalnt8"
BLOCKTIME=30
MAXDATALEN=56
DMTLOGDEV="D:\tuxedo\log\DMLOG"
SECURITY=DM_PW # turns link layer security on
DMTLOGNAME="DMLOG"
###############################################################
*DM_REMOTE_DOMAINS
dal2200 TYPE=OSITPX DOMAINID=dal2200 ACL_POLICY=GLOBAL
openti TYPE=OSITPX DOMAINID=openti ACL_POLICY=GLOBAL
icl2 TYPE=OSITPX DOMAINID=icl2
aseries TYPE=OSITPX DOMAINID="aseries1" ACL_POLICY=LOCAL
LOCAL_PRINCIPAL_NAME="MYNAME’
*DM_OSITPX
dalnt8
AET="{1.3.132.61.146},{3}"
TAILOR_PATH="D:\tuxedo\configs\tailor.txt"
NWADDR="//dalnt8:102"
DNS_RESOLUTION=STARTUP # This is the default
# Remote domain dal2200 supports security
dal2200
AET="{1.3.132.61.46},{3}"
XATMI_ENCODING="OLTP_TM2200"
NWADDR="132.61.146.3"
T_SEL="OSITP"
OPTIONS=SECURITY_SUPPORTED
# Remote domain openti supports security
openti
AET="{1.3.122.62.103},{209}"
NWADDR="122.62.103.209:2001"
OPTIONS=SECURITY_SUPPORTED
# Remote domain icl12 does not support security
icl2
AET="{1.3.142.60.203},{4}"
NWADDR="142.60.203.4"
T_SEL="ICLTP"
S_SEL="SSEL"
P_SEL="PSEL"
# Remote domain aseries1 does not support security
# DOMAINID "aseries1" shall be used as LOCALPRINCIPAL NAME
aseries1
AET="{1.3.123.55.222},{51}"
NWADDR="123.55.222.51"
XATMI_ENCODING="PRELIMINARY"
T_SEL="0x5453"
S_SEL="0x3F5C3F"
*DM_LOCAL_SERVICES
TOUPPERF
INRECTYPE="VIEW:V10"
OUTBUFTYPE="FML:"
COUPLING=LOOSE
TOUPPERF32
INRECTYPE="VIEW:V10"
OUTBUFTYPE="FML32:"
COUPLING=TIGHT
TOUPPERV
INBUFTYPE="X_C_TYPE:V10"
INRECTYPE="VIEW:upper"
COUPLING=LOOSE
TOUPPERC
INCRECTYPE="X_OCTET"
COUPLING-TIGHT
TOUPPERS
OUTRECTYPE="X_OCTET"
OUTBUFTYPE="STRING"
INRECTYPE="X_OCTET"
TOUPPERX
OUTRECTYPE="STRING"
OUTBUFTYPE="STRING"
INRECTYPE="X_OCTET"
*DM_REMOTE_SERVICES
DEFAULT: TRANTIME=300
ECHOXOCT RNAME="ECHOSRVR"
OUTBUFTYPE="X_COMMON:ECHOVIEW"
RDOM=dal2200
LDOM=dalnt8
ECHOXCOM RNAME="ECHOSRVR"
RDOM=openti
LDOM=dalnt8
AUTOPREPARE=Y
ECHOTYPE
RNAME="ECHOSRVR"
INBUFTYPE="X_C_TYPE:ECHOVIEW"
INRECTYPE="X_C_TYPE:ECHOVIEW"
OUTBUFTYPE="X_C_TYPE:ECHOVIEW"
OUTRECTYPE="X_C_TYPE:ECHOVIEW"
ECHOVIEW
RNAME="ECHOSRVR"
INBUFTYPE="VIEW:ECHOVIEW"
INRECTYPE="X_COMMON:ECHOVIEW"
OUTBUFTYPE="VIEW:ECHOVIEW"
OUTRECTYPE="X_COMMON:ECHOVIEW"
RDOM=icl2
LDOM=dalnt8
TPSUT_TYPE= "PRINTABLESTRING"
REM_TPSUT="tpmvs"
Oracle TMA OSI TPゲートウェイでは、クライアント側(Tuxedoクライアント用)とサーバー側の両方でのTuxedo認証および認可がサポートされています。クライアント側の認証と認可は、/Tドメインと同様に機能します。サーバー側の認証と認可では、前述のリンク・レイヤー・セキュリティが必要であり、サービス・コールに関連するLOCAL DOMAINおよびREMOTE DOMAINの両方に対して設定されます。
サーバー側ドメインでユーザー認証を実行するには、サーバーのローカル・ドメイン*RESOURCEセクションに定義されているSECURITYパラメータを「APP_PW」、「USER_AUTH」、「ACL」または「MANDATORY_ACL」のいずれかに設定する必要があります。
SECURITYが「APP_PW」または「USER_AUTH」に設定されている場合、ユーザー認証が実行されます。コールが発行されるリモート・ドメインのACL_POLICYがLOCALと定義されている場合、認証用のユーザーIDは、定義済であればリモート・ドメインのLOCAL_PRINCIPAL_NAMEになります。LOCAL_PRINCIPAL_NAMEが定義されていない場合、ユーザーIDはリモート・ドメインのDOMAINIDになります。コールが発行されるリモート・ドメインのACL_POLICYがGLOBALと定義されている場合、コールで渡されるユーザーIDがユーザー認証に使用されます。このユーザーIDはtpusrファイルで定義されているユーザーIDに対して認証されます。
SECURITYが「ACL」に設定されている場合、「APP_PW」および「USER_AUTH」の定義と同様に、ユーザー認証が実行されます。コールでリクエストされているサービスのユーザー認可も実行されます。ACL認可では、ACLサービス・リストにサービスが定義されており、ユーザーがこのサービスにアクセス可能なグループのメンバーである必要があります。サービスはtpacladdコマンドによってACLサービス・リストに追加されます。リクエストされたサービスがACLサービス・リストに追加されていない場合、このサービスにはすべてのユーザーがアクセスできます。
SECURITYが「MANDATORY_ACL」認証に設定されており、SECURITYが「ACL」の場合と同様に認可が実行される場合でも、リクエスト・サービスはACLサービスに定義されており、ユーザー・グループがこのサービスにアクセス可能である必要があります。
Tuxedoコマンドtpgrpadd、tpusradd、tpacladd、tpgrpmod、tpusrmod、tpaclmod、tpgrpdel、tpasrdel、tpacldelの詳細は、Oracle Tuxedoオンライン・ドキュメント( http://www.oracle.com/bea/support.html)を参照してください。
次のサンプルでは、UBBCONFIGファイルを示します。この例では、リンク・レイヤー・セキュリティを確立するための必須パラメータを定義します。
#--------------------------------------------------
# TMA OSI TP test ubbconfig for servers
#--------------------------------------------------
*RESOURCES
#-------------
Chnage IPCKEY
#-------------
IPCKEY 52029
MASTER SITE1
DOMAINID FRONTEND
PERM 0660
MAXACCESSSERS 40
MAXSERVERS 80
MAXSERVICES 80
MAXCONV 120
MODEL SHM
LDBAL Y
MAXGTT 120
MAXBUFTYPE 16
MAXBUFSTYPE 32
SCANUNIT 5
SANITYSCAN 10
DBBLWAIT 5
BBLQUERY 50
BLOCKTIME 15
SECURITY MANDATORY_ACL
#
*MACHINES
#-------------
#Replace machine name
#-------------
DALNT45 LMID=SITE1
#-------------
# Replace directories as needed
#-------------
TUXDIR="c:\tuxedo"
APPDIR="c:\ositp/test
TUXCONFIG="c:\tuxedo/udataobj\tuxconfig"
TLOGDEVICE="c:\ositp\test\TLOG
TLOGNAME=TLOG
*GROUPS
OSIGRP2 GRPNO=2 LMID-SITE1 TMSNAME="TMS" TMSCOUNT=2
OSIGRP2 GRPNO=3 LMID=SITE1
*SERVERS
DEFAULT:RESTART=N REPLYQ=Y
DMADM SRVID=101 SRVGRP=OSIGRP3 CLOPT="-A" REPLYQ=N
GWADM SRVID=102 SRVGRP=OSIGRP3 CLOPT="-A" REPLYQ=N
GWOSITP SRVID=103 SRVGRP=OSIGRP3 CLOPT="-A" GRACE=0 REPLYQ=N
CRPCSERV SRVID=8 SRVGRP=OSIGRP3 CLOPT="-A" RQADDR="rpcq"
CCONSRV SRVID=9 SRVGRP=OSIGRP3 CLOPT="-A" RQADDR="convq"
CONV=Y
*SERVICES
DEFAULT LOAD=50 AUTOTRAN=n
CTOUPPER PRIO=50
CCONVRTN PRIO=50
CCONVRTN2 PRIO=50
CCONVRTN3 PRIO=50
CTOUPPER2 PRIO=50
次のサンプルでは、DMCONFIGファイルを示します。この例では、ユーザー認証と認可に必要なパラメータを定義します。
#----------------------------------
TMA OSI TP Test; Client dmconfig
#----------------------------------
#
*DM_LOCAL DOMAINS
dalnt8
GWGRP=G3
TYPE=OSITPX
DOMAINID="dalnt8"
BLOCKTIME=30
MAXDATALEN=56
DMTLOGDEV="D:\tuxedo\log\DMLOG"
DMTLOGNAME="DMLOG"
SECURITY=DM_PW # turns link layer security on
################################################################
*DM_REMOTE_DOMAINS
DAL2200 TYPE=OSITPX DOMAINID=DAL2200 ACL_POLICY=LOCAL
openti TYPE=OSITPX DOMAINID=openti ACL_POLICY=GLOBAL
icl2 TYPE=OSITPX DOMAINID=icl2
aseries TYPE=OSITPX DOMAINID="aseries1"
*DM_OSITPX
dalnt8
AET="{1.3.132.61.146},{3}"
TAILOR_PATH="d:\tuxedo\configs\tailor.txt"
NWADDR="//dalnt8:102"
DNS_RESOLUTION=STARTUP # This is the default
# Remote domain dal2200 supports security
dal2200
AET="{1.3.132.61.47},{3}"
XATMI_ENCODING="OLTP_TM2200"
NWADDR="132.61.47.3"
T_SEL="OSITP"
OPTIONS=SECURITY_SUPPORTED
# Remote domain openti supports security
openti
AET="{1.3.122.62.103},{209}"
NWADDR="122.62.103.209:2001"
OPTIONS=SECURITY_SUPPORTED
# Remote domain icl2 does not support security
icl2
AET="{1.3.142.60.203},{4}"
NWADDR="142.60.203.4"
T_SEL="ICLTP"
S_SEL="SSEL"
P_SEL="PSEL"
# Remote domain aseries1 does not support security
aseries1
AET="{1.3.123.55.222},{51}"
NWADDR="123.55.222.51"
XATMI_ENCODING="PRELIMINARY"
T_SEL="0X5453"
S_SEL="0X3F5C3F"
*DM_LOCAL_SERVICES
TOUPPERF
INRECTYPE="VIEW:view10"
OUTBUFTYPE="FML:"
COUPLING=LOOSE
TOUPPERF32
INRECTYPE="VIEW:view10"
OUTBUFTYPE="fml32"
COUPLING=TIGHT
TOUPPERV
INBUFTYPE="X_C_TYPE:v10"
INRECTYPE="VIEW:upper"
COUPLING=LOOSE
TOUPPERC
INCRECTYPE="X_OCTET"
COUPLING=TIGHT
TOUPPERS
OUTRECTYPE="X_OCTET"
OUTBUFTYPE="STRING"
INRECTYPE="X_OCTET"
TOUPPERX
OUTRECTYPE="STRING"
OUTBUFTYPE="STRING"
INRECTYPE="X_OCTET"
*DM_REMOTE_SERVICES
DEFAULT: TRANTIME=300
ECHOXOCT
RNAME="ECHOSRVR"
OUTBUFTYPE="X_COMMON:ECHOVIOEW"
RDOM=dal2200
LDOM=dalnt8
ECHOXCOM
RNAME="ECHOSRVR"
RDOM=openti
LDOM=dalnt8
AUTOPREPARE=Y
ECHOTYPE
RNAME="ECHOSRVR"
INBUFTYPE="X_C_TYPE:ECHOVIEW"
INRECTYPE="X_C_TYPE:ECHOVIEW"
OUTBUFTYPE="X_C_TYPE:ECHOVIEW"
OUTRECTYPE="X_C_TYPE:ECHOVIEW"
ECHOVIEW
RNAME="ECHOSRVR"
INBUFTYPE="VIEW:ECHOVIEW"
INRECTYPE="X_COMMON:ECHOVIEW"
OUTBUFTYPE="VIEW:ECHOVIEW"
OUTRECTYPE="X_COMMON:ECHOVIEW"
RDOM=icl2
LDOM=dalnt8
TPSUT_TYPE="PRINTABLESTRING"
REM_TPSUT="tpmvs"
TMA OSI TPのNative-Aエンコーディング機能により、TuxedoビューがUnisys MCPメインフレーム・システムにネイティブの形式に変換されます。この機能により、Unisys MCPメインフレーム・システムのエンコード/デコード処理の大部分がTuxedoシステムに移行されます。
現時点では、XATMIエンコーディングのタイプは、DMCONFIGファイルのDM_OSITPXセクションでXATMI_ENCODINGパラメータを使用して各RDOMに対して設定する必要があります。NATIVE_A_SERIESのXATMI_ENCODINGキーワード値は、Tuxedoシステムで、Unisys MCPマシンではなく、Native MCP形式でのデータのエンコード/デコードを処理することを示します。
次の例は、DMCOMFIGファイルの*DM_OSITPXセクションを示します。
*DM_OSITPX
aseries1
AET="{1.3.123.55.22},{51}"
NWADDR="123.55.22.51"
XATMI_ENCODING="NATIVE_A_SERIES"
T_SEL="0x5453"
S_SEL="0x3F5C3F"
DMCONFIGファイルのDM_REMOTE_DOMAINSセクションでは、RDOM文にオプションのCODEPAGEパラメータがあります。CODEPAGEパラメータを設定すると、TuxedoシステムおよびMCP(A-Series)システムの間の文字列翻訳に関連するコード・セットのペアが指定されます。XATMI_ENCODINGがNATIVE_A_SERIESに設定されていない場合、CODEPAGEパラメータは無視されます。
*DM_REMOTE_DOMAINS
...rdomTYPE=OSITPX DOMAINID="domainid" CODEPAGE="cpname"
cpnameは次の表の大文字/小文字を区別するキーワードです。
XATMI_ENCODINGがNATIVE_A_SERIESに設定されていない場合、文字列の変換は実行されません。XATMI_ENCODINGがNATIVE_A_SERIESに設定されている場合、次のサブセクションに示すルールに従って変換が実行されます。
string型のすべてのビュー・フィールドは、TuxedoとNATIVE_A_SERIESエンコーディング機能の両方でNULLで終わっている必要があり、stringフィールドにはゼロ以外のバイト数、その後にNULL終了文字としてのゼロ・バイトが含まれます。
string型のすべてのビュー・フィールドは、TuxedoシステムからMCPシステムへ渡される際に、CODEPAGEパラメータで指定されているとおり、常にISO文字セットからMCP文字セットに変換されます。入力文字列はNULLで終わる必要があり、NULL終了文字の後のバイト文字は無視されます。Unisys MCPシステムに表示される文字列はNULLで終わり、フィールドの残りのスペースはゼロのバイト文字で埋められます。
逆に、string型のすべてのビュー・フィールドは、Unisys MCPシステムからTuxedoシステムへ渡される際に、CODEPAGEで指定されているとおり、常にMCP文字セットからISO文字セットに変換されます。入力文字列はNULLで終わる必要があり、NULL終了文字の後のバイト文字は無視されます。Tuxedoシステムに表示される文字列はNULLで終わり、フィールドの残りのスペースはゼロのバイト文字で埋められます。
carray型のビュー・フィールドはNULLで終わる必要はありません。carrayフィールドにはゼロ以外のバイト数を含むことができ、ゼロ・バイトが検出された場合はNULL終了文字として扱われ、スキャンが停止します。
carray型のすべてのビュー・フィールドは、TuxedoシステムからUnisys MCPシステムへ渡される際に、CODEPAGEパラメータで指定されているとおり、常にISO文字セットからMCP文字セットに変換されます。入力文字列はNULLで終わっても終わらなくてもよく、NULL終了文字の後のバイト文字は無視されます。MCPシステムに表示される文字列はNULLで終わらず、フィールドの残りのスペースはEBCDIC空白文字(0x40バイト)で埋められます。
逆に、carray型のすべてのビュー・フィールドは、Unisys MCPシステムからTuxedoシステムへ渡される際に、CODEPAGEパラメータで指定されているとおり、常にMCP文字セットからISO文字セットに変換されます。入力文字列はNULLで終わっても終わらなくてもよく、NULL終了文字の後のバイト文字は無視されます。入力文字列がNULLで終わらない場合は、最後のEBCDIC空白文字(0x40バイト)は変換開始前に破棄されます。Tuxedoシステムに表示される文字列は、スペースがあればNULLで終わり、フィールドの残りのスペースはゼロのバイト文字で埋められます。
Native-A機能の使用を計画している既存ユーザーについては、carray型のフィールドが常に変換される点に注意する必要があります。変換しないバイナリ・データを転送する場合は、ビュー・フィールドの型をcarray型からchar型の配列に変更する必要があります。
char型のビュー・フィールドには、任意のバイナリ・データが含まれる場合があります。char型のビュー・フィールドは変換されません。
Native-A機能の使用を計画している既存ユーザーについては、char型のフィールドは変換されない点に注意する必要があります。char型のフィールドを変換する必要がある場合は、ビュー・フィールドの型をcharからcarrayに変更する必要があります。次の例を参照してください。
VIEW viewx
#
#type cname fbname count flag size null
#
int accountNum - 1 - - -
string firstName - 1 - 20 -
# Change middleInit from char to carray so it is translated
# char middleInit - 1 - - -
carray middleInit - 1 - 1 -
string laststName - 1 - 20 -
END
逆に、他のデータ型(carray)からchar型)に変更して変換を回避する場合もあります。次の例を参照してください。
VIEW viewy
#
#type cname fbname count flag size null
#
int accountNum - 1 - - -
string name - 1 - 50 -
#Change encryptKey from carray to char so it is not
#translated:
#carray encryptKey - 1 - 15 -
char encryptKey - 15 - - -
END
TMA OSI TPでは、ピアがOSI TPデータ圧縮もサポートしている場合に、ピアDTPシステムにメッセージを圧縮して送信することができます。圧縮する場合、メッセージは次の要件を満たしている必要があります。
データ圧縮を有効にするには、圧縮データの送信先であるリモート・ドメインに対して、オプション「MULTIPLEXCOMPRESS=Y」をEXTENSIONSパラメータに追加します。データ圧縮を行うDMCONFIGファイルのサンプル・エントリは次のとおりです。
“MY-CLEARPATH”
AET=”{1.3.192.33.322.12},{2476}
NWADDR=”192.33.322.12:2476”
EXTENSIONS=”MULTIPLEXCOMPRESS=Y”
eLink OSI TP 1.3からアップグレードする場合は、osiadminユーティリティを使用してDMCONFIGファイルを更新することをお薦めします。ただし、手動でDMCONFIGファイルを編集することもできます。eLink OSI TP 4.0からアップグレードする場合は、udmconfig入力ファイルを変更する必要はありません。これはTMA OSI TP 10g R3 dmloadcfユーティリティへの入力として使用できます。同様に、eLink OSI TP 4.1または4.2からアップグレードする場合、dmconfig入力ファイルを変更する必要はありません。これはTMA OSI TP 10g R3 dmloadcfユーティリティへの入力として使用できます。osiadminユーティリティの詳細は、「OSI TP管理ユーティリティの使用」を参照してください。
DMCONFIGファイルを手動で編集するには、次のステップを実行します。
DMCONFIGファイルを検索し、任意のテキスト・エディタで開きます。DMCONFIGファイルを編集します。TMA OSI TP構成の定義に関する詳細は、このセクションのパラメータの説明を参照してください。 DMCONFIGファイルを保存します。 | 注意: | オリジナルのDMCONFIGファイルを別の名前で、または別のディレクトリに保存します。 |
DMCONFIGファイルをdmloadcfユーティリティで処理します。これにより、入力が解析され、バイナリ・ファイル(GWOSITPで使用されるBDMCONFIGファイル)が作成されます。DMCONFIGファイル内のパラメータの詳細は、「DMCONFIGファイルの理解」を参照してください。 次のステップを実行し、DMCONFIGファイル・パラメータを変更します。
Tuxedo UBBCONFIGファイルに定義したOSI TPサーバー・グループを使用するローカル・ドメインを定義する必要があります。UBBCONFIGファイルの詳細は、「Oracle Tuxedo用のTMA OSI TPサーバーの定義」を参照してください。
次のステップを実行し、DMCONFIGファイルのDM_LOCAL_DOMAINSセクションにローカル・ドメインを定義します。
DOMAINIDパラメータで指定します。UBBCONFIGファイルで定義したゲートウェイ・グループをGWGRPパラメータで指定します。OSITPXのドメイン・タイプをTYPEパラメータで指定します。DMTLOGSIZEパラメータで指定します。DM_LOCAL_DOMAINSパラメータ(AUDITLOG、BLOCKTIME、DMTLOGDEV、DMTLOGNAME、MAXRDTRAN、MAXTRAN、SECURITY)を指定します。*DM_LOCAL_DOMAINS
dalnt8
GWGRP = OSIGRP
TYPE = OSITPX
DOMAINID = “dalnt8”
BLOCKTIME = 30
DMTLOGDEV = “D:\tuxedo\log\DMLOG”
DMTLOGNAME = "DMLOG"
SECURITY = DM_PW # turns link layer security on
eLink OSI TP 1.3からアップグレードする場合、リモート・ドメインのアップグレードにはosiadminユーティリティでimportcfgコマンドを使用することをお薦めしますが、手動でリモート・ドメインを定義することができます。osiadminユーティリティの詳細は、「OSI TP管理ユーティリティの使用」を参照してください。
次のステップを実行し、DMCONFIGファイルのDM_REMOTE_DOMAINSセクションにリモート・ドメインを定義します。
DM_REMOTE_DOMAINSセクションのオプション・パラメータはありません。
*DM_REMOTE_DOMAINS
dal2200 TYPE=OSITPX DOMAINID="dal2200"
openti TYPE=OSITPX DOMAINID="openti"
icl2 TYPE=OSITPX DOMAINID="icl2"
aseries1 TYPE=OSITPX DOMAINID="aseries1"
詳細は「DM_REMOTE_DOMAINSセクション」を参照してください。
次のステップを実行し、DMCONFIGファイルのDM_OSITPXセクションにOSI TPドメインのアドレス指定情報を定義します。
AETパラメータでアプリケーション・エンティティ・タイトルを指定します。NWADDRパラメータでIPアドレスまたはDNS名とポート番号を指定します。複数のIPアドレスを使用している場合は、すべてのアドレスをセミコロン(;)で区切って1行に入力します。アドレス全体は二重引用符で囲みます。 DM_OSITPXパラメータ、DNS_RESOLUTION、P_SEL、S_SEL、T_SEL、OPTIONS、TAILOR_PATHおよび XATMI_ENCODINGを指定します。*DM_OSITPX
dalnt8
AET="{1.3.144.23.103},{208}"
TAILOR_PATH="d:\tuxedo\configs\tailor.txt"
NWADDR="//dalnt8:102"
DNS_RESOLUTION=STARTUP # this is the default
dal2200
AET="{1.3.132.61.146},{3}"
XATMI_ENCODING="OLTP_TM2200"
NWADDR="132.61.146.3;132.61.147.1"
T_SEL="OSITP"
openti
AET="{1.3.122.62.103},{209}"
NWADDR="122.62.103.209"
icl2
AET="{1.3.142.60.203},{4}"
NWADDR="142.60.203.4"
T_SEL="ICLTP"
S_SEL="SSEL"
P_SEL="PSEL"
aseries1
AET="{1.3.123.55.222},{51}"
NWADDR="123.55.222.51"
XATMI_ENCODING="PRELIMINARY"
T_SEL="0x5453"
S_SEL="0x3F5C3F"
OPTIONS=SECURITY_SUPPORTED
DMCONFIGファイルのDM_ACCESS_CONTROLセクションで、ACLISTパラメータにより、ローカル・ドメインにアクセスするためのリモートOSI TPドメインIDすべてのリストを指定します。このパラメータはオプションです。
*DM_ACCESS_CONTROL
mylist ACLIST = dalnt8, dal2200
詳細は「DM_ACCESS CONTROLセクション」を参照してください。
DMCONFIGファイルのDM_LOCAL_SERVICESセクションで、ACL、COUPLING、INBUFTYPE、INRECTYPE、LDOM、OUTBUFTYPE、OUTRECTYPEおよびRNAMEパラメータを使用して、OSI TPアプリケーションで使用可能になるTuxedoサービスを指定し、そのオプションを定義します。ローカル・サービスでトランザクションをサポートしている場合は、そのトランザクションが属するグループにTMS名があることを確認します。
これらのDM_LOCAL_SERVICESパラメータはオプションです。
*DM_LOCAL_SERVICES
TOUPPERF
INRECTYPE="VIEW:view10"
OUTBUFTYPE="FML:"
COUPLING=LOOSE
TOUPPERF32
INRECTYPE="VIEW:view10a"
OUTBUFTYPE="FML32:"
COUPLING=TIGHT
TOUPPERV
INBUFTYPE="X_C_TYPE:v10"
INRECTYPE="VIEW:upper"
COUPLING=LOOSE
TOUPPERC OUTRECTYPE="X_OCTET" OUTBUFTYPE="CARRAY"
INRECTYPE="X_OCTET"
COUPLING=TIGHT
TOUPPERS OUTRECTYPE="X_OCTET" OUTBUFTYPE="STRING"
INRECTYPE="X_OCTET"
TOUPPERX OUTRECTYPE="STRING" OUTBUFTYPE="STRING"
INRECTYPE="X_OCTET"
詳細は「DM_LOCAL_SERVICESセクション」を参照してください。
DMCONFIGファイルのDM_REMOTE_SERVICESセクションで、AUTOPREPARE、CODEPAGE、CONV、INBUFTYPE、INRECTYPE、LDOM、OUTBUFTYPE、OUTRECTYPE、RDOM、RNAME、ROUTINGおよびTRANTIMEパラメータを使用して、Tuxedoアプリケーションでリクエスト可能なリモート・サービスを指定し、そのオプションを定義します。これらのパラメータはオプションです。
*DM_REMOTE_SERVICES
DEFAULT: TRANTIME=300
ECHOXOCT RNAME="ECHOSRVR" OUTBUFTYPE="X_COMMON:ECHOVIEW" RDOM=dal2200 LDOM=dalnt8
ECHOXCOM RNAME="ECHOSRVR" RDOM=openti LDOM=dalnt8 AUTOPREPARE=Y
ECHOXCTYPE RNAME="ECHOSRVR"
INBUFTYPE="X_C_TYPE:ECHOVIEW"
INRECTYPE="X_COMMON:ECHOVIEW"
OUTBUFTYPE="X_C_TYPE:ECHOVIEW"
OUTRECTYPE="X_COMMON:ECHOVIEW"
RDOM=aseries1
LDOM=dalnt8
CONV=Y
ECHOVIEW RNAME="ECHOSRVR"
INBUFTYPE="VIEW:ECHOVIEW"
INRECTYPE="X_COMMON:ECHOVIEW"
OUTBUFTYPE="VIEW:ECHOVIEW"
OUTRECTYPE="X_COMMON:ECHOVIEW"
RDOM=icl2
LDOM=dalnt8
TPSUT_TYPE="PRINTABLESTRING"
REM_TPSUT="tpmvs"
詳細は「DM_REMOTE_SERVICESセクション」を参照してください。
次のステップを実行し、DMCONFIGファイルのDM_ROUTINGセクションにサービス・リクエストのルーティング情報を定義します。
詳細は「DM_ROUTINGセクション」を参照してください。
dmloadcfユーティリティにより、DMCONFIGファイルが解析され、DMADMサーバーで実行時環境の制御に使用するバイナリ構成ファイル、BDMCONFIGが作成されます。
図4-3に、dmloadcfユーティリティの構成ファイルの処理方法を示します。図の後にプロセスの説明が続きます。
dmloadcfユーティリティは次の構文でコマンド・ラインから起動されます。
dmloadcf [-c] [-n] [-y] [-bblocks] [-k] DMCONFIG_file
-bオプションの値が新規BDMCONFIG表を収容できる大きさの場合は、dmloadcfが指定の値を使用し、新規ファイル・システムを作成します。収容できる大きさでない場合は、dmloadcfはエラー・メッセージを出力し、終了します。-bオプションを指定しないと、dmloadcfはBDMCONFIG表を収容できる大きさのファイル・システムを新たに作成します。ファイル・システムがすでに存在している場合、-bオプションは無視されます。BDMCONFIGがrawデバイス(初期化されていない)場合には、-bオプションを使用することを強くお薦めします。この場合、rawデバイスのブロック数を設定する必要があります。
dmloadcfユーティリティは、DMCONFIGファイルの必要なセクションがないことを検出すると、エラー・メッセージを出力します。入力ファイルを解析中に構文エラーを検出すると、dmloadcfはBDMCONFIGファイルを更新せずに終了します。
Tuxedo DMTYPEファイルは有効なドメイン・タイプの定義に必要です。このファイルがない場合、dmloadcfはBDMCONFIGファイルを更新せずに終了します。
dmloadcfを使用するユーザーの実効ユーザーIDは、TUXCONFIGファイルのRESOURCESセクションのUIDと一致している必要があります。
構文チェックの後、dmloadcfは、BDMCONFIG が参照するファイルが存在するかどうか、存在する場合はそのファイルが有効なOracle Tuxedoファイルであるかどうか、およびBDMCONFIG表を含んでいるかどうかを調べます。これらの条件が真ではなく、-yオプションがコマンド・ラインで入力されていなかった場合、ユーザーにはファイルを作成して初期化するよう、次のような指示が出されます。
Initialize BDMCONFIG file: path {y, q}? pathはBDMCONFIGファイルの完全なファイル名であり、Yは構成ファイルを作成する必要があることを示します。
BDMCONFIGファイルがすでに初期化されていることが分かると、dmloadcfは、BDMCONFIGファイルで記述されているローカル・ドメインが動作していないことを確認します。ローカル・ドメインが動作している場合は、dmloadcfがエラー・メッセージを出力して終了します。ローカル・ドメインが動作していない場合、dmloadcfは次のプロンプトを表示して、ファイルを上書きするかどうかを確認します。
“Really overwrite BDMCONFIG file {y, q}?” 標準入力および標準出力が端末でない場合は、プロンプトは表示されません。「y」または「Y」以外で答えると、dmloadcfは構成ファイルを作成せずに終了します。BDMCONFIGファイルが正しく初期化されておらず、ユーザーが「Y」を入力すると、dmloadcfはTuxedoファイル・システムを作成し、BDMCONFIG表を作成します。
TUXCONFIGファイルのRESOURCESセクションにSECURITYパラメータが指定されていると、dmloadcfは標準入力をフラッシュし、端末エコー機能をオフにして、ユーザーにアプリケーション・パスワードの入力を求めます。
エラーがないと仮定して、すべてのチェックの結果が正常であった場合、dmloadcfはDMCONFIGファイルをBDMCONFIGファイルにロードし、BDMCONFIG表にある既存の情報をすべて上書きします。
次の例は、バイナリの構成ファイルを、bank.DMCONFIG ASCIIファイルからロードする方法を示しています。ブロック数が2000のBDMCONFIGデバイスが作成(または初期化)されます。
dmloadcf -b 2000 -y bank.dmconfig
入力にエラーが検出されると、エラーの原因となった行が、問題を指摘するメッセージと共に、標準エラー・ログに出力されます。また、DMCONFIGファイルに構文エラーがあったり、システムがその時点で稼働中であると、BDMCONFIGファイル内の情報はいっさい更新されず、dmloadcfは終了します。
dmloadcfをアクティブなノード上で実行すると、次のエラー・メッセージが表示されます。
*** dmloadcf cannot run on an active node ***
dmloadcfを実行するユーザーの実効ユーザーIDが、TUXCONFIGファイルで指定されたUIDと一致しない場合は、次のエラー・メッセージが表示されます。
*** UID is not effective user ID ***
dmloadcfは正しく完了すると終了します。BDMCONFIGファイルが更新されると、このイベントを記録するためのuserlogメッセージが生成されます。
OSI TP TAILORファイルはDMCONFIGの外部にあり、OSI TP固有表の調整に使用されます。TAILORファイルのすべてのパラメータは、プリセットのデフォルトではオプションです。
| 注意: | 前述の表のアスタリスク(*)を含むパラメータは、非多重化接続でのみ有効です。 |
| 注意: | 2つのアスタリスク(**)を含むパラメータは、多重化プロトコルを使用する場合のみ適用されます。 |
TAILORファイル・パラメータのそれぞれの詳細は、次のとおりです。
| 注意: | このパラメータは非多重化接続にのみ有効です。 |
| 注意: | このパラメータは多重化プロトコルを使用する場合のみ有効です。 |
numeric
tpcall()で使用されていない場合、その接続は自動切断の対象となります。デフォルト値は3600秒です。 | 注意: | このパラメータは非多重化接続にのみ有効です。 |
EXTENSIONパラメータおよびRdomAssocRetryキーワードでオーバーライドされます。 | 注意: | このパラメータは非多重化接続にのみ有効です。 |
| 注意: | このパラメータは多重化プロトコルを使用する場合のみ有効です。 |
| 注意: | このパラメータは多重化プロトコルを使用する場合のみ有効です。 |
Yを指定すると、TCP/IPパケットはオペレーティング・システムで指定された時間中に送信されます。大部分のオペレーティング・システムでは、2時間が指定されています。デフォルトはNです。 | 注意: | このパラメータは非多重化接続にのみ有効です。 |
ACKがリモート・マシンで受け入れられるまで、後続のTCP/IPパケット送信が遅延されるかどうかを指定します。デフォルトはNであり、後続のTCP/IPパケット送信はACKが受け入れられるまで遅延されます。Yが指定されている場合、TCP/IPパケットは、前の送信パケットのACKを待機せずに即時送信されます。
Oracle TMA OSI TPサービスの一時停止機能では、アクセスできないリモート・ドメインのサービスを自動的に一時停止することによって、リモート・サービスの信頼性を高めます。自動一時停止により、使用できないリモート・サービスへの呼出しの繰返しを回避できます。この機能は、特にリモート・ドメイン間のロード・バランシングの際に役立ちます。
TMA OSI TPのサービス一時停止機能では、すべてのリモートRDOMに対する1つ以上の関連付けを保持することによって、その可用性を決定できます。関連付けを確立できない場合は、そのRDOMに関連付けられているサービスは即時に失敗します。重複して定義されたサービスでは、使用不可能なRDOMの使用を回避します。
デフォルトでは、TMA OSI TPは、60秒ごとに失敗したRDOMへの接続を再試行します。この遅延は、「OSI TP固有表のTAILORファイルとの調整」セクションに記述されているRdomAssocRetry調整パラメータでオーバーライドされることがあります。また、特定のRDOMについて、DM_OSITPXセクションのEXTENSIONS="RdomAssocRetry=n"パラメータでオーバーライドされることもあり、この場合、nは再試行までの待機時間(秒)です。EXTENSIONSパラメータで指定される値は、対応する調整パラメータをオーバーライドします。詳細は「DM_OSITPXセクション」を参照してください。
テスト環境では、RDOMは使用不可能であると構成され、オフラインとみなされる場合があります。TMA OSI TPでは、これらのシステムへの接続が継続して試行されます。RDOMとそれに対して構成されたリモート・サービスを無効にするには、DMCONFIGファイルのDM_OSITPXセクションで、それぞれのオフラインRDOMに対してEXTENSIONS="ONLINE=N"を指定します。実行時には、これらのRDOMは「osiadminコマンドの使用」に記述されているONLINE osiadminコマンドでオンラインにできます。

|
