6 Connectivité de chemin de données VSM 6 Ethernet (IP)

VSM 6 prend en charge la connexion directe et par l'intermédiaire d'un commutateur multiport de répertoire entre les appareils VSM 6 et VLE et CLINK pour d'autres VTSS VSM 6 ou VSM 5.

Les trafics VLE et CLINK ne sont pas séparés par le système VSM 6. Tout port RoIP avec une connectivité sera utilisé pour l'un ou l'autre.

Pour définir ces connexions, vous devez définir les ports RoIP que le système VSM 6 utilise pour reproduire les ippaths sur les cibles.

Attributions de port Ethernet (IP) VSM 6

Comme l'indique la section Figure 6-1, il y a 12 ports Ethernet sur chaque noeud VSM 6. Ces attributions de port supposent que Solaris 11.1 est installé sur les noeuds de serveur VSM 6. Solaris 11.1 est une condition requise du système VSM 6.0.7.

Le port 0 (NET0) est réservé pour une utilisation future.
Les port 1 (NET1) et port 3 (NET3) sont connectés par des noeuds pour la prise en charge du cluster.
Le port 2 (NET2) est un port de maintenance dédié et réservé pour une connexion directe par le personnel des services professionnels.
Les ports 4, 5, 8 et 9 (REP1, REP2, REP3 et REP4) sont disponibles pour se connecter au réseau défini par le client pour une utilisation de réplication d'IP.
Les ports 6 et 7 (IPM2, Cluster2) sont connectés par des noeuds pour la prise en charge du cluster. (Remarque : les ports de cluster sur les HBA sont redondants avec NET1 et NET3.)
Le port 10 (ASR) est disponible pour l'ASR sortant.
Le port 11 (JBOD) connecte les serveurs à la première étagère de disques au-dessus d'eux sur la pile.

Figure 6-1 Ports Ethernet VSM 6

Le texte environnant décrit Figure 6-1 .

Scénarios de ports réseau

Les scénarios courants de ports réseau incluent :

Scénario 1 : connecter le port VSM 5 IFF et un port de réplication VSM 6 dans le centre de données.

Les connexions directes sont faites point-à-point avec un câble réseau entre les interfaces et les connexions d'interface sont sur le même réseau. Une seule connexion est possible dans ce scénario. Aucune passerelle n'est requise. Le routage statique n'est pas requis.
Scénario 2 : connecter un port VSM 5 IFF et un port VLE à un port de réplication VSM 6 dans le centre de données.

Les connexions sont faites à l'intermédiaire d'un commutateur entre les interfaces et les connexions d'interface sont sur le même réseau. Une ou plusieurs connexions sont possibles. Aucune passerelle n'est requise. Le routage statique n'est pas requis.
Scénario 3 : connecter un port de réplication VSM 6 à un autre port de réplication VSM 6 dans un centre de données distant, ou configurer une connexion ASR vers un site de support distant.

Les connexions entre les interfaces se font par une passerelle et les connexions d'interface sont sur différents réseaux. Une ou plusieurs connexions sont possibles. Une passerelle est requise. Le routage statique peut être nécessaire si le client ne peut pas faire de séparation et s'il y a plus d'un itinéraire vers la cible.

Un noeud VSM 6 est configurable dans un environnement où un, deux ou les trois scénarios sont implémentés.

Exemple de configuration de noeud

L'exemple de configuration de noeud de la sectionFigure 6-2 traite les trois scénarios :

Le premier port de réplication (réseau A) est directement connecté à un port VSM 5 IFF local.
Le deuxième port de réplication (réseau B) est connecté à un port VLE local par l'intermédiaire d'un commutateur.
Le troisième port de réplication (réseau C) cible un port VLE distant sur un réseau différent.
Le troisième port de réplication (réseau D) cible des ports de réplication sur un port VSM 6 distant sur un réseau différent.
Le trafic ASR (réseau Z) est envoyé à Oracle

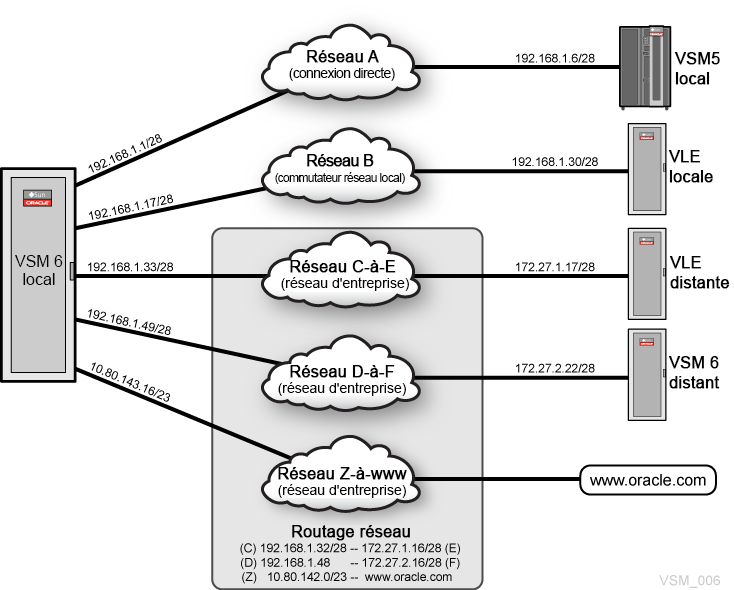

Figure 6-2 Exemple de configuration de noeud

Le texte environnant décrit Figure 6-2 .

Scénarios de configuration directe, par l'intermédiaire un commutateur ou d'une passerelle

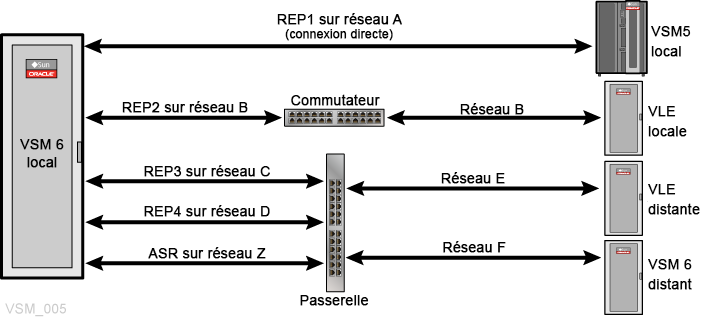

Figure 6-3 présente un réseau avec une connexion directe, un réseau avec une connexion par l'intermédiaire d'un commutateur et trois réseaux avec des connexions passant par une passerelle.

Figure 6-3 Exemple de scénarios de connexion directe, par l'intermédiaire d'un commutateur ou d'une passerelle

Le texte environnant décrit Figure 6-3 .

Considérations de connectivité Ethernet (IP) VSM 6

Comme l'indique la section Tableau 6-1, les ports ASR et de réplication sur un noeud VSM 6 configurés sur le réseau client doivent être sur des réseaux uniques séparés.

Tableau 6-1 Les ports configurés sur un réseau client nécessitent des réseaux séparés

Emplacement	Périphérique	Lien	Fonction	Réseau client	Réseau séparé
PCIE4	nxge0	net4	Réplication	OUI	OUI
PCIE4	nxge1	net5	Réplication	OUI	OUI
PCIE5	nxge4	net8	Réplication	OUI	OUI
PCIE5	nxge5	net9	Réplication	OUI	OUI
PCIE5	nxge6	net10	ASR (Automated Service Requests, requêtes de service automatisées)	OUI	OUI

Tableau 6-2 présente deux réseaux, chacun avec 254 adresses IP. Si deux ou plusieurs ports disposent d'adresses IP dans la plage comprise, les ports sont alors sur le même sous-réseau.

Tableau 6-2 Deux réseaux, chacun avec /24 comme longueur de préfixe (254 adresses IP)

Réseau	Masque de réseau	Longueur du préfixe	Plage d'adresses IP	Adresse IP de diffusion
192.168.1.0	255.255.255.0	/24	192.168.1.1 - 192.168.1.254	192.168.1.255
192.168.2.0	255.255.255.0	/24	192.168.2.1 - 192.168.2.254	192.168.2.255

Dans cet exemple :

Les ports avec des adresses de 192.168.1.10/24 et de 192.168.1.25/24 sont sur le même réseau.
Les ports avec des adresses de 192.168.1.10/24 et de 192.168.2.25/24 ne sont pas sur le même réseau.

L'augmentation de la longueur de préfixe modifie le masque de réseau pour que le réseau 192.168.1.0 soit divisible en plusieurs réseaux et sous-réseaux. Par exemple, comme l'indique la section Tableau 6-3, si la longueur de préfixe devient /28, le nombre d'hôtes par sous-réseau passe de 254 à 14.

Remarque:

Il est recommandé de planifier à l'avance pour les futurs besoins d'expansion, pendant votre processus initial de configuration. Réduire le préfixe ultérieurement affectera les réseaux adjacents et une reconfiguration réseau sera nécessaire sur tous les ports affectés pour s'assurer que les adresses IP sont valides et que les ports restent sur des réseaux séparés.

Tableau 6-3 Considérations de taille de sous-réseau

Préfixe	Masque de réseau	Adresses IP d'hôtes par sous-réseau	Considérations de taille de sous-réseau
/24	255.255.255.0	254	Au total, jusqu'à 254 ports de réplication, VLE et VSM5 dans le sous-réseau
/25	255.255.255.128	126	Au total, jusqu'à 126 ports de réplication, VLE et VSM5 dans le sous-réseau
/26	255.255.255.192	62	Au total, jusqu'à 62 ports de réplication, VLE et VSM5 dans le sous-réseau
/27	255.255.255.224	30	Au total, jusqu'à 30 ports de réplication, VLE et VSM5 dans le sous-réseau
/28	255.255.255.240	14	Au total, jusqu'à 14 ports de réplication, VLE et VSM5 dans le sous-réseau
/29	255.255.255.248	6	Au total, jusqu'à six ports de réplication, VLE et VSM5 dans le sous-réseau
/30	255.255.255.252	2	Un port de réplication, VLE ou VSM5 par noeud VSM 6 (deux noeuds au total) dans le sous-réseau

Comme l'indique la section Tableau 6-4, lorsque la longueur de préfixe du réseau devient /28, les ports avec des adresses de 192.168.1.10/24 et de 192.168.1.25/24 ne sont plus sur le même réseau.

Tableau 6-4 Deux réseaux avec /28 comme préfixe réseau (14 adresses IP)

Réseau	Masque de réseau	Longueur du préfixe	Plage d'adresses IP	Adresse IP de diffusion
192.168.1.0	255.255.255.240	/28	192.168.1.1 - 192.168.1.14	192.168.1.15
192.168.1.16	255.255.255.240	/28	192.168.1.17 - 192.168.1.30	192.168.1.31

AVERTISSEMENT:

L'infrastructure du site client doit prendre en charge tout réseau configuré sur les noeuds de serveur VSM 6. Si vous configurez les ports puis que vous les branchez à l'infrastructure d'un réseau client, il n'est pas garanti que le trafic s'achemine correctement.

Tableau 6-5 présente des réseaux /28 pour accueillir jusqu'à 14 ports réseau (un mélange de ports VSM 6, VSM 5 et VLE) sur un réseau donné. Le port ASR se trouve sur le réseau client /23 plus large avec un itinéraire vers Oracle.

Remarque:

Les noeuds VSM 6 sont configurés séparément et de manière indépendante. Les ports ASR et de réplication pour les noeuds peuvent ou non se trouver sur les mêmes sous-réseaux. Par exemple, le port REP1 sur le noeud 1 et le port REP1 sur le noeud 2 peuvent ou non se trouver sur le même sous-réseau.

Tableau 6-5 Adresses de réseaux et de ports /28

Port	Réseau	Masque de réseau	Longueur	Plage d'adresses IP	Adresse de diffusion
REP1	192.168.1.0	255.255.255.240	/28	192.168.1.1 - 192.168.1.14	192.168.1.15
REP2	192.168.1.16	255.255.255.240	/28	192.168.1.17 - 192.168.1.30	192.168.1.31
REP3	192.168.1.32	255.255.255.240	/28	192.168.1.33 - 192.168.1.46	192.168.1.47
REP4	192.168.1.48	255.255.255.240	/28	192.168.1.49 - 192.168.1.62	192.168.1.63
ASR	10.80.142.0	255.255.254.0	/23	10.80.142.1 - 10.80.143.254	10.80.143.255

Tableau 6-6 présente un modèle de configuration entre les ports VSM 6 locaux et différents ports de réseau cible utilisant les adresses IP fournies par le client.

Tableau 6-6 Modèle de configuration pour les ports VSM 6 noeud 1 et les ports de réseau cible

Ports (noeud 1)	Adresse IP	Scénario	Passerelle	Port cible	Adresse cible
VSM6-REP1	192.168.1.1/28	1 (Net A)	S/O	VSM5 local	192.168.1.6/28
VSM6-REP2	192.168.1.17/28	2 (Net B)	S/O	VLE local	192.168.1.30/28
VSM6-REP3	192.168.1.33/28	3 (Net C)	192.168.1.46	VLE distante	172.27.1.17/28
VSM6-REP4	192.168.1.49/28	3 (Net D)	192.168.1.62	VSM 6 distant	172.27.2.22/28
VSM6-ASR	10.80.143.16/23	3 (Net Z)	10.80.143.254	Support Oracle	Support Oracle

Tableau 6-7 présente le noeud 2 avec des ports sur les mêmes sous-réseaux que ceux du noeud 1.

Remarque:

Si le trafic vers la VLE distante et le système VSM distant peut s'acheminer depuis VSM6-REP3 ou VSM6-Rep4, alors un routage statique peut être nécessaire. Par conséquent, une passerelle est requise.

Tableau 6-7 Modèle de configuration pour les ports VSM 6 noeud 2 et les ports de réseau cible

Ports (noeud 2)	Adresse IP	Scénario	Passerelle	Port cible	Adresse cible
VSM6-REP1	192.168.1.2/28	1 (Net A)	S/O	VSM5 local	192.168.1.7/28
VSM6-REP2	192.168.1.18/28	2 (Net B)	S/O	VLE local	192.168.1.30/28
VSM6-REP3	192.168.1.34/28	3 (Net C)	192.168.1.46	VLE distante	172.27.1.17/28
VSM6-REP4	192.168.1.50/28	3 (Net D)	192.168.1.62	VSM 6 distant	172.27.2.22/28
VSM6-ASR	10.80.143.17/23	3 (Net Z)	10.80.143.254	Support Oracle	Support Oracle

Exemples de connectivité IP VSM 6

Les exemples suivants illustrent la connectivité IP entre le système VSM 6 et une VLE ou un VTSS :

Réplication IP VSM 6 : définition des ports de réplication
Connectivité VLE VSM 6 : définition de l'IPPATH
Connectivité CLINK VSM 6 : définition de l'IPPATH

Chaque exemple inclut :

Des connexions entre périphériques
Les commandes de la CLI qui définissent les connexions au système VSM 6
Les commandes VTCS qui définissent les connexions VSM 6 à la configuration VTCS

Réplication IP VSM 6 : définition des ports de réplication

Chaque port défini en tant que RoIP est un itinéraire partant du système VSM 6.
Le nombre d'itinéraires RoIP définis n'est pas associé aux IPPATH définis pour les vRTD/CLINK.
Plusieurs ports RoIP fournissent une bande passante et une résilience.

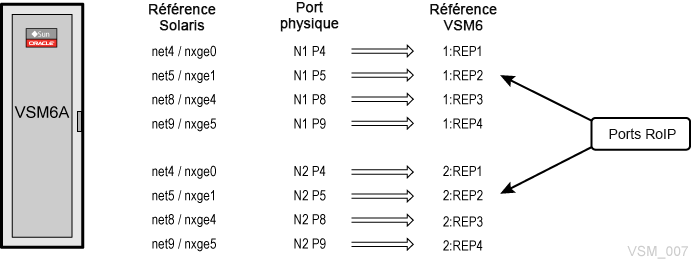

Figure 6-4 Réplication IP VSM 6 : définition des ports de réplication

Le texte environnant décrit Figure 6-4 .

Exemple de la CLI VSM 6 :

vsmadmin: update ipport –name 1:REP1 –ip 35.107.24.1/24
vsmadmin: update ipport –name 2:REP2 –ip 35.107.25.2/24

Connectivité VLE VSM 6 : définition de l'IPPATH

VTCS utilise le nom de la VLE de la cible définie sur la commande IPPATH utilisée dans la CLI VSM 6. Chaque IPPATH est un itinéraire partant du système VSM 6 vers la cible VSM.
Les vRTD sont définis sur VTCS en tant que périphériques IP avec des identifiants IPIF.
L'identifiant IPIF n'est pas utilisé pour référencer la définition mais doit être présent pour respecter les règles de syntaxe de VTCS. Chaque identifiant IPIF doit être unique et avoir une syntaxe valide pour chaque système VSM 6 défini dans VTCS.
VTCS autorise 16 identifiants IPIF au total, donc chaque système VSM 6 peut disposer d'un maximum de 16 IP vRTD/CLINK pour toute combinaison.

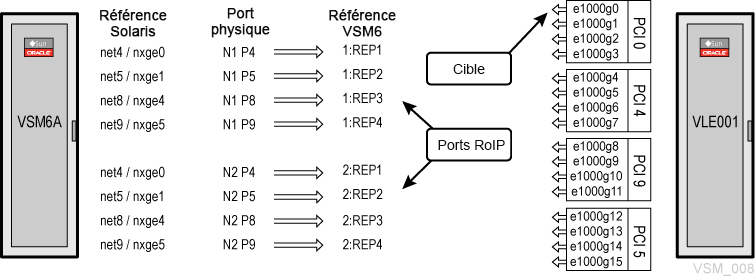

Figure 6-5 Connectivité VLE VSM 6 : définition de l'IPPATH

Le texte environnant décrit Figure 6-5 .

Exemple de la CLI VSM 6 :

vsmadmin: add ippath –target vle -name V6VRTD00 –ip 35.107.22.10

Exemple VTCS :

RTD NAME=V6VRTD00 STORMNGR=VLE001 IPIF=0A:0

Connectivité CLINK VSM 6 : définition de l'IPPATH

VTCS et VSM 6 utilisent le partenaire VSM sur les définitions CLINK et le nom de cible VTSS sur la commande IPPATH pour lier les CLINK. Chaque IPPATH est un itinéraire partant du système VSM 6 vers la cible VSM.
VTCS voit tous les CLINK de VSM 6 comme des périphériques IP.
Les CLINK sont définis sur VTCS en tant que périphériques IP avec des identifiants IPIF.
L'identifiant IPIF n'est pas utilisé pour référencer la définition mais doit être présent pour respecter les règles de syntaxe de VTCS. Chaque identifiant IPIF doit être unique pour chaque système VSM 6 défini dans VTCS.
VTCS autorise 16 identifiants IPIF au total, donc chaque système VSM 6 peut disposer d'un maximum de 16 IP vRTD/CLINK pour toute combinaison.
VTCS peut définir plusieurs CLINK pour un seul IPPATH. Il est recommandé de définir autant de CLINK sur VTCS que possible.

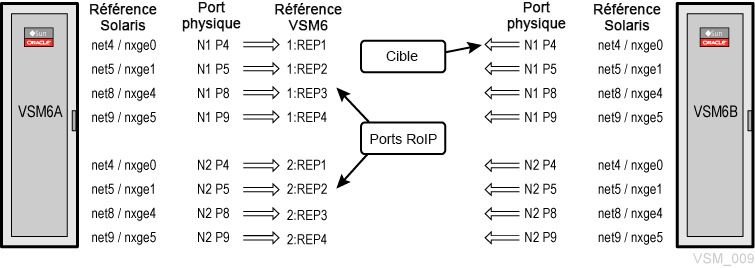

Figure 6-6 Connectivité CLINK VSM 6 : définition de l'IPPATH

Le texte environnant décrit Figure 6-6 .

Exemple de la CLI VSM 6 :

vsmadmin: add ippath –target vtss -name VSM6B –ip 35.107.23.10

Exemple VTCS :

CLINK IPIF=0A:2 PARTNER=VSM6B
CLINK IPIF=0I:0 PARTNER=VSM6B
