Oracle管理コンソール製品概要

Oracle管理コンソールは、高パフォーマンスのクライアント/サーバー・アプリケーションをサポートします。企業のOracle Tuxedoアプリケーションを構成および管理するための強力で直感的なソリューションです。

JavaおよびWebテクノロジに基づくOracle管理コンソールでは、セキュリティ認可のある事実上任意の場所(自宅を含みます)からOracle Tuxedoドメインを操作できます。

Webを介した管理

Oracle管理コンソールは、インターネット・ブラウザからダウンロードしてOracle Tuxedoシステム・アプリケーションのリモート管理に使用できるJavaベースのアプレットです。

Oracle管理コンソールは、複数層システムの管理に必要なシステム管理タスクの多くを簡略化します。システム・イベントのモニター、システム・リソースの管理、管理オブジェクトの作成と構成およびシステム統計の表示を行うことができます。

システム管理者のタスクには、Oracle Tuxedoシステムに構築されているアプリケーションの操作の計画、実装、設定およびメンテナンスが含まれます。アプリケーションは、1台のマシンで完全に動作する単一のクライアントおよびサーバーのように単純な場合と、次のいずれかの状況により複雑になる場合とがあります。

詳細情報

Oracle Tuxedoシステムを初めて使用する場合は、Oracle管理コンソールを使用する前に、オンライン・ドキュメントCDのOracle Tuxedoシステムの紹介、Oracle Tuxedoアプリケーションの設定、Oracle Tuxedoアプリケーション実行時の管理およびOracle Tuxedo Domainsコンポーネントの使用で説明されている概念に精通していることを確認してください。

Oracle管理コンソールで提供されるOracle Tuxedoシステム・リソースを操作するには、Oracle Tuxedoシステムのオンライン・ドキュメントをよく理解する必要があります。

システム要件

この項では、Oracle管理コンソールをサポートするために提供する必要のあるハードウェア、オペレーティング・システム・リソースおよびブラウザをリストします。

ハードウェアの要件

Oracle管理コンソールを実行するには、次の要件を満たすカラー表示デバイスが必要です。

オペレーティング・システム要件

アプリケーション設計の大まかなアウトラインを準備したら、アプリケーションのサポートに必要なオペレーティング・システム・リソースの可用性を確認する必要があります。オペレーティング・システム・リソースには、次のようなものがあります。

IPCパラメータとシステムでチューニング可能なその他の要素の詳細は、Oracle Tuxedoシステムのインストールを参照してください。

ブラウザの要件

Java対応の任意のWebブラウザで管理コンソールを実行できますが、現時点ではOracleは次のブラウザのみサポートします。

インストール

Oracle管理コンソールは、Oracle Tuxedoソフトウェアをインストールすると自動的にインストールされます。詳細は、Oracle Tuxedo システムのインストールを参照してください。

Oracle管理コンソールの環境設定

TUXDIR環境変数が、Oracle Tuxedoソフトウェアをインストールしたディレクトリに設定されていることを確認します。UNIXシステムでは、Oracle Tuxedoをデフォルト・ディレクトリにインストールした場合に、TUXDIRを/usr/local/TUXDIRに設定します。UNIXシステムを使用している場合は、忘れずにTUXDIRをエクスポートしてください。Windows 2000システムでは、Oracle Tuxedoをデフォルト・ディレクトリにインストールすると、TUXDIR=c:\TUXnが自動的に設定されます(nは、インストールされるOracle Tuxedoのリリースを表します)。

Oracle管理コンソールを実行するには、2台のサーバーを設定する必要があります。

tuxwsvrの起動

UNIXシステムでtuxwsvrを起動するには、次のコマンドを入力します。

Windows 2000システムでtuxwsvrを起動するには、次のコマンドを入力します。

Oracle Tuxedoのインストール手順では、tuxwsvr.iniファイルが作成されます。通常は、特定の状況を除き、このファイルを編集する必要はありません。たとえば、デフォルト以外のディレクトリにJavaファイルを移動する場合などです。その場合は、初期化ファイルのパス名を適宜編集する必要があります。詳細は、『Oracle Tuxedoコマンド・リファレンス』の「tuxwsvr(1)」リファレンス・ページを参照してください。

wlistenの起動

wlistenを起動する前に、webgui.iniファイルをチェックし、インストール中にパラメータに割り当てられたデフォルト値が適切であるか確認します。適切でない場合は、適切な変更を加えます。たとえば、「popeye」というマシンで、wlistenに割り当てられたデフォルト・ポートが4003であるとします。wlistenをポート6060で実行するには、次のようにNADDRパラメータを編集します。

webgui.iniファイルのその他のパラメータの詳細は、『Oracle Tuxedoコマンド・リファレンス』の「wlisten(1)」リファレンス・ページを参照してください。

wlistenプロセスを起動するには、次のコマンドを入力します。

管理コンソールの構成

管理コンソール・アプレットと管理コンソール・サーバー間の通信に使用する暗号化レベルなど、管理コンソールの一部の機能はwebgui.iniファイルを設定することで構成します。詳細は、付録A「Oracle Tuxedo管理コンソールの構成」を参照してください。

Oracle管理コンソールの起動

Oracle管理コンソールを起動するには、次の手順に従います。

Webブラウザを起動します。
次のURL (Uniform Resource Locator)を入力します。

http://<machine_name>:<port>/webguitop.html

このURLの使用方法は、次のことを前提としています。

tuxwsvr.iniとともにtuxwsvrを使用している
webgui.iniファイルがデフォルトの場所(TUXDIR/udataobj/webgui)にある

注意: デフォルト・ポート(8080)で市販のブラウザを使用している場合は、
http://gumby:8080/webguitop.htmlのようなURLを使用できます。

保証とライセンスに関する注意事項を示すOracle管理コンソールのエントリ・ページが表示されます。

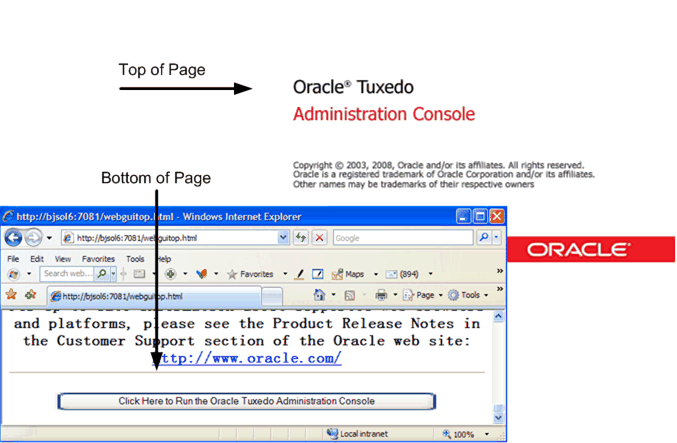

図1-1に、エントリ・ページの下部に管理コンソールを起動するボタンが表示されている管理コンソールのスプラッシュ画面を示します。

図1-1 Oracle管理コンソールのエントリ・ページ

Oracle管理コンソールのエントリ・ページ

Oracle管理コンソールを起動するには、ページの下部にスクロールし、「Oracle管理コンソールを実行するにはここをクリックします」ボタンをクリックします。

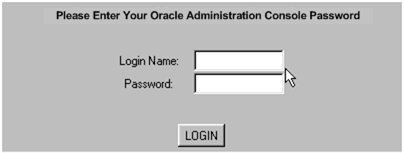

Oracle管理コンソールの「ログイン」ウィンドウが表示されます。

Oracle管理コンソールのエントリ・ページ

ログイン名とパスワードを適切なフィールドに入力し、「ログイン」をクリックします。パスワードは、Oracle Tuxedoがインストールされたudataobjディレクトリにあるtlisten.pwファイルのエントリの1つである必要があります。

Oracle管理コンソールのメイン・ウィンドウが表示されます。

図1-2に、ログインの完了後に表示される管理コンソールのメイン・ウィンドウを示します。

図1-2 Oracle管理コンソールのメイン・ウィンドウ

Oracle管理コンソールのメイン・ウィンドウ

表1-1に、Oracle管理コンソールのメイン・ウィンドウに関する情報へのアクセスを示します。
表1-1 Oracle管理コンソールのメイン・ウィンドウに関する情報へのアクセス
次の場合は. . .	次を行います. . .
メイン・ウィンドウが表示され、GUIを操作する必要があります。	「Oracle管理コンソールのチュートリアル」の項を参照してください。
メイン・ウィンドウが表示され、その機能の説明を読む必要があります。	「メイン・ウィンドウのツアー」の項を参照してください。
メイン・ウィンドウが表示されず、`「接続に失敗」`エラー・メッセージが表示されます。	`ps`コマンドを使用して、`wlisten`プロセスが実行されていることを確認します。 `wlisten`が実行されていない場合は、`webgui.ini`ファイルを開き、 `NADDR=//<machine_name>:4003`行でポート番号(4003)を有効なポート番号で置換します。 `wlisten`をもう一度入力します。 `$ wlisten -i $TUXDIR/udataobj/webgui/webgui.ini` URLに記述されているポートで`tuxwsvr`プロセスが実行されていることを確認します。パスワードを確認します。`$TUXDIR/udataobj`ディレクトリにある`tlisten.pw`ファイル内のエントリの1つと一致する必要があります。上記のステップ1に戻ります。

Oracle管理コンソールが正常に起動しました。これで、Oracle Tuxedoソフトウェアで提供されているsimpappサンプル・アプリケーションに対して単一マシン・ドメイン環境の設定を開始できます。

Oracle管理コンソールの終了

Oracle管理コンソールを終了するには、メニュー・バーから「ドメイン」→「終了」を選択します。これにより、現在のドメインが閉じ、Oracle管理コンソール・アプレットが終了します。

Oracle管理コンソールのチュートリアル

このチュートリアルでは、Oracle管理コンソールを使用してOracle Tuxedo ATMIまたはCORBA環境に単一マシン・ドメインを構成する手順を示します。チュートリアルには、Oracle Tuxedoソフトウェアで提供されるsimpappサンプル・アプリケーションが含まれます。

ステップ1: 環境の設定

サンプル・アプリケーション環境を設定するには、次の手順に従います。

simpappという新規ディレクトリを作成します。

プラットフォーム	コマンド
UNIX	mkdir simpapp
Windows 2000	md simpapp

simpappディレクトリに変更します。

cd simpapp

オペレーティング・システムに応じて、環境変数を設定し、エクスポートします。

プラットフォーム

コマンド

UNIX

TUXDIRをOracle Tuxedoインストール・ディレクトリに設定します
TUXCONFIGを'pwd'/tuxconfigディレクトリ(simpapp)に設定します
$TUXDIR/binをPATHの先頭に追加します
$TUXDIR/libをLD_LIBRARY_PATHの先頭に追加します

注意: HP-UXオペレーティング・システム(OS)を実行している場合は、SHLIB_PATHを設定します。AIX OSを実行している場合は、LD_LIBRARY_PATHのかわりにLIBPATHを設定します。

Windows 2000

TUXDIRをOracle Tuxedoインストール・ディレクトリに設定します
APPDIRを現在のアプリケーション・ディレクトリ(simpapp)に設定します
TUXCONFIGを%APPDIR%\TUXCONFIGディレクトリに設定します

注意: %TUXDIR%\samples\atmi\simpappディレクトリにあるsetenv.cmdスクリプトを使用して、simpapp環境変数を自動的に設定することもできます。

Windows 2000の場合は、MS Visual C++ 6.0がインストールされており、PATH変数にmsdev\binが含まれ、 LIB変数にmsdev\libが含まれていることを確認します。
simpappドメインを現在のアプリケーション・ディレクトリ(simpapp)にコピーします。

プラットフォーム	コマンド
UNIX	ATMI `cp $TUXDIR/samples/atmi/simpapp/* .` CORBA `cp $TUXDIR/samples/corba/simpapp/* .`
Windows 2000	ATMI `xcopy %TUXDIR%\samples\atmi\simpapp\` CORBA* `xcopy %TUXDIR%\samples\corba\simpapp\*`

すべてのサンプル・アプリケーション・ファイルに対する権限を変更して、完全アクセスを許可します。

プラットフォーム	コマンド
UNIX	chmod 777 *
Windows 2000	attrib -R /S .

Oracle Tuxedo環境に応じて、現在のアプリケーション・ディレクトリから次のいずれかのコマンドを入力してクライアントを構築します。

環境	コマンド
ATMI	buildclient -o simpcl -f simpcl.c
CORBA	buildobjclient -o simple_client -f "simple_c.cpp simplec.cpp"

Oracle Tuxedo環境に応じて、現在のアプリケーション・ディレクトリから次のいずれかのコマンドを入力してサーバーを構築します。

環境	コマンド
ATMI	buildserver -o simpserv -f simpserv.c -s TOUPPER
CORBA	buildobjserver -o simple_server -f "simple_c.cpp simple_s.cpp simple_i.cpp simples.cpp"

次のコマンドを入力してWebサーバーを起動します。

注意: このチュートリアルでは、マシンの名前はmachine1で、Webサーバーに割り当てられているポートは8080です。ポートの8080は、別のWebサーバーに使用されていない場合に使用できます。

プラットフォーム	コマンド
UNIX	`tuxwsvr -l //`machine1:8080 `-i $TUXDIR/udataobj/tuxwsvr.ini`
Windows 2000	tuxwsvr -l //machine1:8080 -i %TUXDIR%\udataobj\tuxwsvr.ini

次のエラー・メッセージが表示される場合:

Could not establish listening endpoint

8080以外のポート番号を使用する必要があります。まだ使用されていない有効な番号を選択します。

次のコマンドを入力してwlistenプロセスを開始します。

wlisten

wlistenプロセスが開始した場合は、次の手順に進みます。

注意: wlistenプロセスが開始しない場合は、ポート番号(4003)を有効なポート番号で置換することで$TUXDIR/udataobj/webgui/webgui.iniファイルのNADDR=//machine1:4003行を編集します。次に、wlistenをもう一度実行します。

ブラウザを起動します。この例では、Windows 2000を実行しているマシンでNetscape Navigator 4.73を使用しています。
以下のURLを入力します:

http://machine1:8080/webguitop.html

注意: デフォルト・ポート(8080)でWebサーバーを使用している場合は、http://machine1/webguitop.htmlというURLを使用できます。

Oracleロゴといくつかの法律上の注意点を含む最初のOracleウィンドウが表示されます。

ウィンドウの下部にスクロールし、「Oracle管理コンソールを実行するにはここをクリックします」ボタンをクリックします。

ページが再ロードされた後で、「ログイン」ウィンドウが表示されます。

適切なプロンプトの後に、ログイン名とtlistenパスワードを入力し、「ログイン」ボタンをクリックします。図1-2「Oracle管理コンソールのメイン・ウィンドウ」に示すように、Oracle管理コンソールのメイン・ウィンドウがブラウザに表示されます。

ステップ2: 新規ドメインの作成

メイン・ウィンドウのメニュー・バーで、「ドメイン」→「新規」を選択します。

Oracle管理コンソールのメイン・ウィンドウ

「新規オブジェクトの作成」ウィンドウで、図1-3に示すように適切なフィールドに値を入力します。

図1-3 「新規オブジェクトの作成」ウィンドウ

残りのフィールドは空白のままにして、「作成」をクリックします。

成功すると、ウィンドウに次のメッセージが表示されます。

The SET operation was successful.

「OK」をクリックしてウィンドウを閉じます。

注意:

エラー・メッセージが表示される場合は、「IPCキー」フィールドに別の値を入力します。

次の図に示すように、メイン・ウィンドウのツリー・ビュー領域に新規に作成したsimpappドメインが表示されます。

GROUP1をsimpappドメインに追加するには、次の手順に従います。

simpappドメイン名の前にあるプラス記号(+)をクリックしてツリーを展開します。ツリー・ビューに、「マシン」および「サービス・デフォルト」フォルダのリストが表示されます。
「マシン」フォルダを展開して、非アクティブなSITE1マシンを表示します。
SITE1マシンを展開して、次の図に示すように制御されている管理オブジェクトを表示します。
「グループ」フォルダを右クリックしてクイック・メニューを表示し、「新規」を選択します。

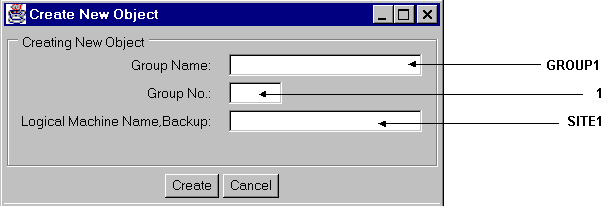

「新規オブジェクトの作成」ウィンドウが表示されたら、示されている適切な値を適切なフィールドに入力し、「作成」をクリックします。

「新規オブジェクトの作成」ウィンドウ

操作に成功したら、「OK」をクリックして確認ウィンドウを閉じます。

ステップ4: GROUP1へのサーバーsimpservの追加

simpservサーバーをGROUP1に追加するには、次の手順に従います。

ツリーで、「グループ」フォルダを展開してGROUP1を表示します。
GROUP1を展開して、「サーバー」と「トランザクション」のフォルダを表示します。
「サーバー」フォルダを右クリックしてクイック・メニューを表示し、「新規」を選択して「新規オブジェクトの作成」ウィンドウを表示します。
上の図に示すように適切な値を入力し、「作成」をクリックします。
操作に成功すると、確認メッセージ・ウィンドウが表示されます。「OK」をクリックしてウィンドウを閉じます。

ステップ5: simpappドメインのアクティブ化

simpappドメインをアクティブにするには、次の手順に従います。

「アクティブ化」ツールバー・ボタンをクリックして、「オブジェクトのアクティブ化」ウィンドウを表示します。

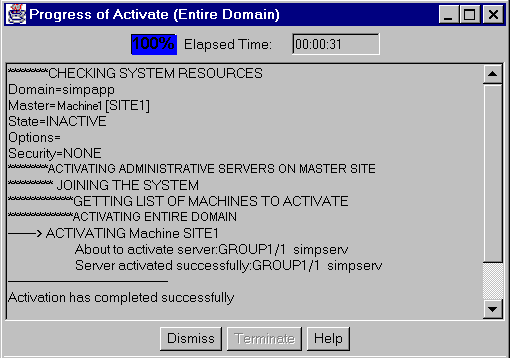

「アクティブ化」ボタンをクリックします。次の図に示すように、「アクティブ化の進行状況(ドメイン全体)」ウィンドウが表示されます。
