7.3 Exalogicマシンの管理ネットワーク・ダイアグラム

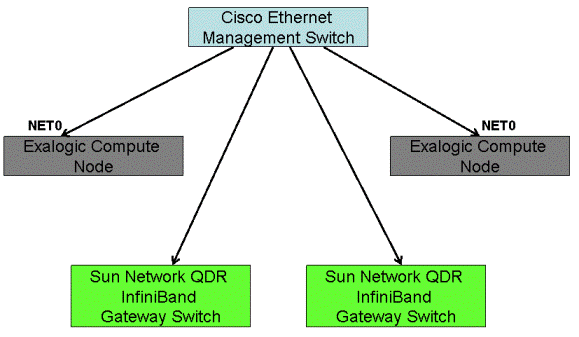

図7-1に、Exalogicマシン内の管理/ILOMネットワークを示します。

図7-1 Exalogicマシン内の管理ネットワーク

図7-1の説明が続きます
「図7-1 Exalogicマシン内の管理ネットワーク」の説明

図7-1に、2つの計算ノードおよび2つのSun Network QDR InfiniBandゲートウェイ・スイッチを例として示します。計算ノードとゲートウェイ・スイッチの数は、購入したExalogicマシンのラック構成によって異なります。Cisco社製イーサネット管理スイッチは、計算ノードのNET0ポートに接続されており、InfiniBandゲートウェイ・スイッチにも接続されています。
