A.5 2台のExalogicクォーター・ラックの接続

図A-5に、同じInfiniBandファブリック上での、2台のExalogicクォーター・ラックの接続方法を示します。

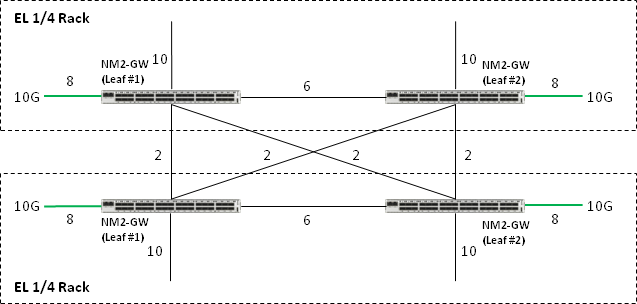

図A-5 2台のExalogicクォーター・ラック

「図A-5 2台のExalogicクォーター・ラック」の説明

図A-5のNM2-GWは、Sun Network QDR InfiniBandゲートウェイ・スイッチ(リーフ・スイッチ)を表します。
